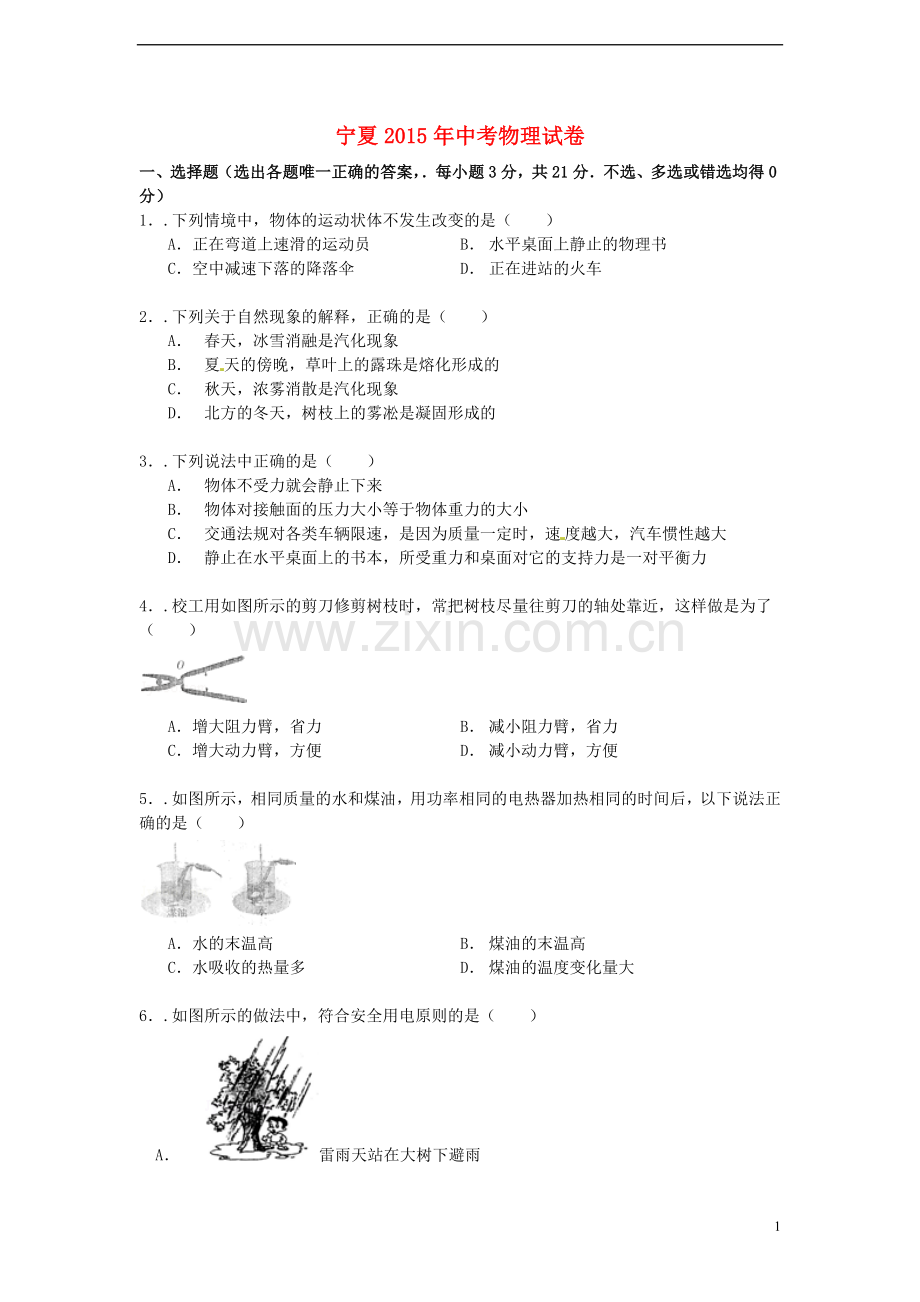

宁夏2015年中考物理试卷一、选择题（选出各题唯一正确的答案，每小题3分，共21分不选、多选或错选均得0分）1.下列情境中，物体的运动状体不发生改变的是（）A正在弯道上速滑的运动员B水平桌面上静止的物理书C空中减速下落的降落伞D正在进站的火车2.下列关于自然现象的解释，正确的是（）A春天，冰雪消融是汽化现象B夏天的傍晚，草叶上的露珠是熔化形成的C秋天，浓雾消散是汽化现象D北方的冬天，树枝上的雾凇是凝固形成的3.下列说法中正确的是（）A物体不受力就会静止下来B物体对接触面的压力大小等于物体重力的大小C交通法规对各类车辆限速，是因为质量一定时，速度越大，汽车惯性越大D静止在水平桌面上的书本，所受重力和桌面对它的支持力是一对平衡力4.校工用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀的轴处靠近，这样做是为了（）A增大阻力臂，省力B减小阻力臂，省力C增大动力臂，方便D减小动力臂，方便5.如图所示，相同质量的水和煤油，用功率相同的电热器加热相同的时间后，以下说法正确的是（）A水的末温高B煤油的末温高C水吸收的热量多D煤油的温度变化量大6.如图所示的做法中，符合安全用电原则的是（）A雷雨天站在大树下避雨B用手指碰触插座的插孔C用湿抹布擦发光的灯泡D将冰箱的金属外壳接地7.如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（）A将滑片P向a端移动B将滑片P向b端移动C用铜芯替代铁芯D减少线圈匝数二、选择说明（选出各题唯一正确的答案，并说明选择理由每题5分，共10分不选、多选、错选均得0分）8.如图所示，金鱼吐出的气泡在水中上升的过程中，下列说法正确的是A气泡受到水的压强变小、浮力变小B气泡受到水的压强变小、浮力变大C气泡受到水的压强变大、浮力变小D气泡受到水的压强变大、浮力变大选择理由：9.如图中，能让电流表指针发生偏转的实验操作是选择理由：三、填空题（每空1分，共12分）10.2013年3月，包括宁夏在内的九个省市开始利用北斗卫星进行车载导航北斗卫星通过向汽车导航仪传输信息传输速度是m/s11.在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用若想让灯泡和电铃同时工作，需要闭合开关；若同时闭合S1和S2，可以工作的用电器是12.某一导体，两端加4.5V电压时，通过它的电流为0.15A它的电阻为；当其两端电压为0V时，它的电阻是13.如图所示，向装有少量水的烧瓶内打气当瓶塞跳起时，瓶内气体内能（选填“增大”或“减小”），温度（选填“升高”或“降低”），瓶内水蒸气发生（选填物态变化名称）现象从而出现“白气”14.如图甲和乙是研究“电热大小与哪些因素有关”的实验装置通电后，若要比较电阻丝产生热量的多于少，只需比较与之相连的U型管中甲是探究电热与关系的实验装置乙是探究电热与关系的实验装置四、应用（共21分）15.如图所示，往暖瓶里灌开水的过程中，听声音就能判断瓶中水位的高低请你简要说明其中的道理16.据统计，全国发生的车祸中有超过四分之一是超速引起的！为此，宁夏近年来加大了道路限速监控管理一种是“定点测速”，即监测汽车在某点的车速；另一种是“期间测速”，就是测算出汽车在某一区间行驶的平均速度如果超过了该路段的最高限速，即被判为超速若若监测点A、B相距25km，全程限速120km/h，一辆轿车通过监测点A、B的速度分别为100km/h和110km/h，通过两个监测点的时间如图所示（1）采用“定点测速”，该轿车通过监测点A、B时会不会被判超速？（2）采用“区间测速”，这辆轿车在该路段会不会被判超速？（请通过计算进行说明）17.如图所示为交警检测驾驶员是否酒驾、醉驾所用的酒精测试仪的原理图其中R0是定值电阻，R1是酒精气体传感器，它的阻值随酒精气体浓度变化的图象如图乙所示当对着R1呼气时，由电压表改装的仪表既可显示出被侧者呼出的酒精气体浓度大小（1）在一次交通勘察时，交警还未打开出门，就闻到了浓浓的酒味，从物理学的角度来说，这属于现象若酒驾标准是0.2mg/mL酒精气体浓度0.8mg/mL交警在对驾驶员进行呼气测试时，显示其酒精气体浓度为0.4mg/mL则该司机（选填“是”或“不是”）酒驾（2）请分析：随着酒精气体浓度的变化，测试仪（电压表）的示数如何变化？18 2015年6月6日，在湖北武汉矩形的亚洲田径锦标赛中，中国选手李玲在女子撑杆跳决赛中以4.66m的成绩打破亚洲记录请结合撑杆跳的过程示意图（如图），回答下列问题（1）在助跑阶段，李玲受到地面对她的静摩擦力而前进，这个力的方向与她前进的方向（选填“相同”或“相反”）；助跑的目的是为了在起跳前获得较大的（2）撑杆起跳时，由于，李玲继续前冲，从开始起跳到碳纤维轻质撑杆（不考虑其质量）达到最大弹性形变的过程中，发生了怎样的能量转化？（3）李玲超过横杆后，在1s时间内落地，若李玲的质量是50kg，求她下落过程中重力做功的功率（g=10N/kg）五、实验、探究（共21分）19如图是同学们探究“平面镜成像特点”的实验情景，在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板后B处出现蜡烛的像（1）实验中选用平板玻璃代替平面镜做实验的原因是（2）某同学选择与A处蜡烛外形相同的另一根蜡烛，将其在玻璃板后移动，知晓与B处的像完全重合，他这样做实像验证（3）另一位同学将光屏放在玻璃板后面来回移动，光屏上（选填“能”或“不能”）承接到A处蜡烛的像（4）另一组同学用跳棋代替蜡烛，在方格纸上实验你认为这样做有什么好处？（说出一点）20小明要分别测量如图甲所示的三个定值电阻和规格为“3.8V”小灯泡的阻值，电源电压均为4.5N（1）请参照测定值电阻阻值的电路图原理（图乙），用笔画线代替导线，在图丙中连接测量小灯泡电阻的实物电路（2）正确连接电路后，则测量过程汇总，灯丝熔断，此时电流表示数，电压表示数（均填“有”或“无”）（3）小明根据实验数据分布作出了a、b、c、d四条IU图象，如图丁所示表示5电阻IU图象的是，表示10电阻IU图象的是（选填字母序号）；表示小灯泡灯丝电阻的IU图象的是（选填字母序号），你判断的依据是（4）观察、比较图甲汇总三个定值电阻上标注的物理量参数，说出标注电流随标称电阻的变化关系21在青铜峡市“中华黄河坛”文化长廊中，有一尊高大的人物雕像栩栩如生，这引起了小华的兴趣，他想测算的雕像的质量以及它对莲花底座的压强有多大，为此，小华从黄河坛文化馆中获取了以下资料：一枚用同样材质做成的按比例缩小的雕像样品；雕像的实际高度H；从数学知识的角度获知，雕像与样品的体积比等于它们高度比的立方；在此基础上，小华又找到了天平、刻度尺、一个能够放入雕像样品的大号量筒、细线、清水等器材进行测算（1）要测算雕像的质量M，你认为小华至少需要进行哪些操作测量，并用字母表示这些测量的物理量；（2）请你用已知量、测得量，推导出测算雕像质量M的表达式；（3）若莲花底座的受力面积为S，请你写出雕像对莲花底座压强的表达式p=（用已知量、测得量表示）2015年宁夏中考物理试卷参考答案与试题解析一、选择题（选出各题唯一正确的答案，每小题3分，共21分不选、多选或错选均得0分）一、选择题（选出各题唯一正确的答案，每小题3分，共21分不选、多选或错选均得0分）1.下列情境中，物体的运动状体不发生改变的是（）A正在弯道上速滑的运动员B水平桌面上静止的物理书C空中减速下落的降落伞D正在进站的火车考点：物体运动状态变化的原因专题：运动和力分析：物体运动状态包括运动的速度和运动的方向，运动状态保持不变的有两种情况：静止状态或匀速直线运动状态解答：解：A、正在弯道上速滑的运动员，其方向在发生改变，所以它的运动状态在改变，不合题意；B、水平桌面上静止的物理书，处于静止状态，所以它的运动状态不改变，符合题意；C、空中减速下落的降落伞，速度在减小，所以它的运动状态在改变，不合题意；D、正在进站的火车，速度在减小，所以它的运动状态在改变，不合题意故选B点评：本题考查了物体运动状态变化，明确力是改变物体运动状态的原因，要清楚物体的两种平衡状态：静止状态或匀速直线运动状态2.下列关于自然现象的解释，正确的是（）A春天，冰雪消融是汽化现象B夏天的傍晚，草叶上的露珠是熔化形成的C秋天，浓雾消散是汽化现象D北方的冬天，树枝上的雾凇是凝固形成的考点：熔化与熔化吸热特点；汽化及汽化吸热的特点；液化及液化现象；生活中的凝华现象专题：温度计、熔化和凝固；汽化和液化、升华和凝华分析：（1）在一定条件下，物体的三种状态固态、液态、气态之间会发生相互转化，这就是物态变化；（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固解答：解：A、春天，冰雪消融是属于熔化现象，故A错误；B、夏天，夏天的傍晚，草叶上的露珠是空气中水蒸气遇冷液化化形成的，故B错误；C、秋天，大雾消散是小水滴汽化后，形成水蒸气散在空气中，是汽化现象，故C正确；D、北方的冬天，树枝上的雾凇是凝华形成的，故D错误；故选C点评：此题考查的是生活中的物态变化现象，物态变化知识也是中考必考的知识点，需要掌握3.下列说法中正确的是（）A物体不受力就会静止下来B物体对接触面的压力大小等于物体重力的大小C交通法规对各类车辆限速，是因为质量一定时，速度越大，汽车惯性越大D静止在水平桌面上的书本，所受重力和桌面对它的支持力是一对平衡力考点：力与运动的关系；惯性；平衡力的辨别专题：运动和力分析：（1）物体的运动不需要力来维持，力是改变物体运动状态的原因；（2）只有物体放在水平面上，物体对水平面的压力等于重力；（3）惯性是物体保持原来运动状态不变的一种性质，惯性的大小只与质量有关；（4）平衡力特点：大小相等，方向相反，作用在同一条直线上，两个力作用在同一个物体上解答：解：A、运动的物体如果不受力，将做匀速直线运动，故A错误；B、对于水平面上的物体，对地面的压力是由于重力产生的，压力大小等于重力大小；其它情况与物重不一定有直接关系，故B错误；C、惯性的大小只与质量有关，与速度无关，故C错误；D、书本保持静止，处于平衡状态，其所受重力和桌面对它的支持力是一对平衡力，故D正确故选D点评：此题考查了力的作用效果、压力的概念以及压力与重力的关系、影响惯性的因素以及平衡力的判断；是一道综合性题目4.校工用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀的轴处靠近，这样做是为了（）A增大阻力臂，省力B减小阻力臂，省力C增大动力臂，方便D减小动力臂，方便考点：杠杆的应用专题：简单机械分析：利用杠杆平衡条件F1L1=F2L2，阻力和动力臂不变，动力随阻力臂的增大而增大解答：解：在同样的情况下，往剪刀轴O靠近，减小了阻力臂，而阻力和动力臂不变，由F1L1=F2L2可知，动力会变小，因此可以省力故选B点评：本题考查了杠杆平衡条件的应用，利用杠杆平衡条件分析问题，要抓住不变的量，根据变化的量进行分析解答5.如图所示，相同质量的水和煤油，用功率相同的电热器加热相同的时间后，以下说法正确的是（）A水的末温高B煤油的末温高C水吸收的热量多D煤油的温度变化量大考点：比热容的概念专题：比热容、热机、热值分析：由吸热公式Q吸=cmt可知，质量相同的不同物质，吸收相同的热量，比热容大的温度升高少，比热容小的温度升高多；据此分析回答解答：解：（1）因为不知道水和煤油的初温，所以无法判断水和煤油的末温高低，故AB都错误；（2）用相同的电加热器分别给它们加热相同的时间，水和煤油吸收的热量相同，故C错误；（3）质量相同的水和煤油，因为水的比热容大于煤油的比热容，吸收相同的热量后，由Q吸=cmt可知，水的温度升高的少，煤油的温度升高的多，故D正确故选D点评：本题考查了学生对吸热公式Q吸=cmt掌握和运用，理解并记住：质量相同的不同物质，吸收或放出相同的热量，比热容大的物体温度变化小；变化相同的温度，比热容大的物体吸收或放出相同的热量多6.如图所示的做法中，符合安全用电原则的是（）A雷雨天站在大树下避雨B用手指碰触插座的插孔C用湿抹布擦发光的灯泡D将冰箱的金属外壳接地考点：安全用电原则专题：电与热、生活用电分析：（1）当雷雨天，树作为地面上的“凸出物”，雷电电流通过树干就会传下来在传下来的过程中电弧放电打在人的头上，又通过人体一直传到地下去，而这样就造成了雷电灾害（2）安全用电的原则是不靠近高压电源，不接触低压电源（3）不能用湿手或湿物体去接触用电器或开关（4）用电器的金属外壳必须接地，可防止由于金属外壳带电而使得人触电解答：解：A、在大树下避雨，因为大树和人体都是导体，雷电极易通过突起物大树传向人体，而造成雷电灾害，故A错误；B、用手指触碰插座的插孔的做法是很危险的，很容易碰到里面的金属片而触电，故B错误；C、由于水是导体，所以用湿抹布擦发光的灯泡很容易使得人触电，故C错误；D、电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故，故D正确故选D点评：本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反7.如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（）A将滑片P向a端移动B将滑片P向b端移动C用铜芯替代铁芯D减少线圈匝数考点：影响电磁铁磁性强弱的因素专题：磁现象、电生磁分析：电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强解答：解：A、将滑片P向a端移动，电阻增大，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多的大头针，故A正确；B、将滑片P向b端移动，电阻减小，由欧姆定律可知，电路中电流增大减小，则电磁铁吸引的大头针较少，故B错误；C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故C错误；D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引的大头针较少，故D错误故选A点评：本题难度不大，掌握基础知识、熟练应用控制变量法、分析清楚图示情景即可正确解题二、选择说明（选出各题唯一正确的答案，并说明选择理由每题5分，共10分不选、多选、错选均得0分）8.如图所示，金鱼吐出的气泡在水中上升的过程中，下列说法正确的是BA气泡受到水的压强变小、浮力变小B气泡受到水的压强变小、浮力变大C气泡受到水的压强变大、浮力变小D气泡受到水的压强变大、浮力变大选择理由：气泡上升过程中，h减小，p减小，V排变大，F浮变大考点：液体的压强的特点；阿基米德原理专题：压强、液体的压强；浮力分析：在水中上浮过程中，气泡所处的深度减小，由液体压强公式分析气泡内压强的变化；气泡的体积变大，由阿基米德原理分析气泡受到浮力的大小变化解答：解：气泡上升时，h变小，所以由p=gh得：气泡内的压强p变小，会使气泡的体积变大；气泡的体积变大，排开水的体积变大，所以由F浮=水v排g得：气泡受到水的浮力变大综上分析可知，ACD错误，B正确故答案为：B；气泡上升过程中，h减小，p减小，V排变大，F浮变大点评：本题考查了学生对液体压强公式、阿基米德原理公式的掌握和运用，能分析出气泡的深度变化和体积变化情况是本题的关键9.如图中，能让电流表指针发生偏转的实验操作是B选择理由：当闭合电路的部分导体在磁场中做切割磁感线运动时，在电路中就会产生感应电流，只要B选项满足条件考点：产生感应电流的条件专题：电动机、磁生电分析：掌握产生感应电流的条件是解答本题的关键，必须是闭合电路的一部分导体在磁场中做切割磁感线运动解答：解：如图所示的图中，要想产生感应电流，必须是闭合电路，故首先开关闭合，故A错误；产生感应电流导体必须做切割磁感线运动，故导体AB必须沿水平方向运动，B图做的是切割磁感线运动且开关闭合，故B正确；CD图中的导体不是沿水平运动即导体没有做切割磁感线运动，故CD错误故答案为：B；当闭合电路的部分导体在磁场中做切割磁感线运动时，在电路中就会产生感应电流，只要B选项满足条件点评：本题主要考查学生对电磁感应现象的了解和掌握，是一道基础题三、填空题（每空1分，共12分）10.2013年3月，包括宁夏在内的九个省市开始利用北斗卫星进行车载导航北斗卫星通过电磁波向汽车导航仪传输信息传输速度是3108m/s考点：电磁波的传播专题：信息的传递分析：图片和声音等信号调制到电磁波上，把电磁波当成载体发射出去，电磁波比超声波、次声波具有更强的穿透力，人们日常生活中用的电视信号、手机信号都是利用电磁波传递信号电磁波的传播速度为3108m/s解答：解：卫星和地面的联系靠电磁波，将图片和声音等信号调制到电磁波上，把电磁波当成载体发射回地面，所以它传递信息利用的是电磁波电磁波的传播速度为3108m/s故答案为：电磁波；3108点评：本题考查了电磁波在生活中的应用，生活中利用电磁波的地方非常多如：卫星通信、无线电视、无线广播、手机等，是一道基础题11.在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用若想让灯泡和电铃同时工作，需要闭合开关S1；若同时闭合S1和S2，可以工作的用电器是灯泡考点：电路的三种状态专题：电流和电路分析：电路的三种状态分别是：通路、断路、短路；当用电器的两端被导线相连时，用电器将发生短路现象断路是电流不再通过该用电器，用电器不工作解答：解：开关S2起到对灯泡短路的作用，因此要想让灯泡工作，不能闭合开关S2；开关S1和S2都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不发光，但电铃仍工作故答案为：S1；灯泡点评：此题是结合电路图考查电路中用电器的连接情况，结合开关的组合分析电路中电流的流向，从而判断电路状态12.某一导体，两端加4.5V电压时，通过它的电流为0.15A它的电阻为30；当其两端电压为0V时，它的电阻是30考点：欧姆定律的应用专题：欧姆定律分析：已知电压与电流，应用欧姆定律可以求出电阻阻值，导体电阻与电压电流无关，导体电阻由本身性质决定解答：解：由I=可知，电阻阻值：R=30，导体电阻由导体的材料、长度与横截面积有关，与导体两端电压无关，当导体两端电压为0V时导体电阻仍为30；故答案为：30；30点评：本题考查了求导体电阻，知道导体电阻的影响因素，应用欧姆定律可以解题，本题是一道基础题13.如图所示，向装有少量水的烧瓶内打气当瓶塞跳起时，瓶内气体内能减小（选填“增大”或“减小”），温度降低（选填“升高”或“降低”），瓶内水蒸气发生液化（选填物态变化名称）现象从而出现“白气”考点：做功改变物体内能；液化及液化现象专题：汽化和液化、升华和凝华；分子热运动、内能分析：（1）改变物体内能的两种方法：对物体做功、热传递对物体做功物体的内能增加，物体对外做功，物体的内能减少；物体吸收热量内能增加，物体放出热量内能减少（2）物质由气态变为液态称为液化解答：解：用气筒向装有少量水的烧瓶里打气，瓶内气压增大，当气压把瓶塞从瓶口推出时，瓶内气体对瓶塞做功，使气体自身的内能减少，温度降低，受温度降低的影响，瓶口周围的水蒸气液化成小水滴，这些小水滴就是看到的白气故答案为：减小；降低；液化点评：掌握改变物体内能的两种方法：做功和热传递物体内能变化可能温度变化，也可能是物态变化14.如图甲和乙是研究“电热大小与哪些因素有关”的实验装置通电后，若要比较电阻丝产生热量的多于少，只需比较与之相连的U型管中液面高低变化甲是探究电热与电阻关系的实验装置乙是探究电热与电流关系的实验装置考点：焦耳定律专题：电与热、生活用电分析：（1）电流通过导体产生热量的多少不能直接观察，但可以通过液面高度差的变化来反映，这种研究方法叫转化法（2）探究电流产生热量跟电阻关系时，控制通电时间和电流不变；（3）探究电流产生热量跟电流关系时，控制通电时间和电阻不变解答：解：（1）据试验装置可知，电流通过导体产生热量使得容器中的空气受热膨胀，从而导致U型管中的液面会发生变化，故虽然热量的多少不能直接观察，但可以通过U型管液面高度差的变化来反映，这种研究方法叫转化；（2）在甲装置中，将容器中的电阻丝串联起来接到电源两端，通过他们的电流I与通电时间t相同，左边容器中的电阻小于右边容器中的电阻，即是探究电流产生的热量与电阻大小的关系；（3）乙实验，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间相同，但通过电阻的电流不同，所以研究电流产生的热量与电流的关系故答案为：（1）液面高低变化；（2）电阻；（3）电流点评：此题主要考查的是学生对“电流通过导体产生的热量与电阻、电流的关系”实验的理解和掌握，注意控制变量法和转换法的运用是解决该题的关键四、应用（共21分）15.如图所示，往暖瓶里灌开水的过程中，听声音就能判断瓶中水位的高低请你简要说明其中的道理考点：频率及音调的关系专题：简答题；声现象分析：解决此题要知道，保温瓶里发出的声音是上方空气柱的振动产生的；音调的高低与发声体振动快慢有关，物体振动越快，音调就越高解答：解：往暖瓶里灌开水，是根据音调不来判断水位高低的；往暖瓶里灌开水时，瓶内空气柱振动发出声音，随着瓶内水面上升，瓶内空气柱变短，其振动频率加快，发出的声音音调变高点评：掌握声音的三个特征，同时能确定影响声音的本质因素，知道空气柱的振动影响暖水瓶的发出的声音是本题的关键16.据统计，全国发生的车祸中有超过四分之一是超速引起的！为此，宁夏近年来加大了道路限速监控管理一种是“定点测速”，即监测汽车在某点的车速；另一种是“期间测速”，就是测算出汽车在某一区间行驶的平均速度如果超过了该路段的最高限速，即被判为超速若若监测点A、B相距25km，全程限速120km/h，一辆轿车通过监测点A、B的速度分别为100km/h和110km/h，通过两个监测点的时间如图所示（1）采用“定点测速”，该轿车通过监测点A、B时会不会被判超速？（2）采用“区间测速”，这辆轿车在该路段会不会被判超速？（请通过计算进行说明）考点：速度的计算专题：长度、时间、速度分析：（1）根据轿车的速度和限速的大小判断是否超速；（2）根据图示读出路程为25km内所用的时间，根据v=计算该区域的速度，然后再比较大小解答：解：（1）因为120km/h110km/h100km/h，所以该轿车通过监测点A、B时不会被判超速；（2）图中所示轿车在该路段所用的时间是10：4110：31=10min=h；所以轿车在该路段的速度v1=150km/h，150km/h120km/h，所以这辆轿车在该路段会不会被判超速答：（1）采用“定点测速”，该轿车通过监测点A、B时不会被判超速；（2）采用“区间测速”，这辆轿车在该路段会被判超速点评：本题考查速度的计算，解答此题的关键是知道速度的计算公式并灵活运用17.如图所示为交警检测驾驶员是否酒驾、醉驾所用的酒精测试仪的原理图其中R0是定值电阻，R1是酒精气体传感器，它的阻值随酒精气体浓度变化的图象如图乙所示当对着R1呼气时，由电压表改装的仪表既可显示出被侧者呼出的酒精气体浓度大小（1）在一次交通勘察时，交警还未打开出门，就闻到了浓浓的酒味，从物理学的角度来说，这属于扩散现象若酒驾标准是0.2mg/mL酒精气体浓度0.8mg/mL交警在对驾驶员进行呼气测试时，显示其酒精气体浓度为0.4mg/mL则该司机是（选填“是”或“不是”）酒驾（2）请分析：随着酒精气体浓度的变化，测试仪（电压表）的示数如何变化？考点：扩散现象；欧姆定律的应用专题：分子热运动、内能；欧姆定律分析：（1）不同物体互相接触时彼此进入对方的现象叫扩散现象扩散现象说明了一切物质的分子都在不停地做无规则运动；将被检者的酒精气体浓度与酒驾判断标准相比较即可判断是否酒驾；（2）根据图象可知当酒精气体浓度变化时酒精气体传感器电阻的变化，进一步可知电路中总电阻的变化，利用欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，即电压表示数的变化解答：解：（1）交警还未打开出门，就闻到了浓浓的酒味，这是因为酒精分子在不停地做无规则运动，这属于扩散现象驾驶员进行呼气测试时，显示其酒精气体浓度为0.4mg/mL，酒驾标准是0.2mg/mL酒精气体浓度0.8mg/mL，因为0.2mg/mL0.4mg/mL0.8mg/mL，所以该司机是酒驾（2）根据图乙图象可知，当酒精气体浓度增加时，酒精气体传感器R1的电阻变小，由图甲可知，R1和R0串联，电压表测量的R0两端的电压，当R1变小后，总电阻变小，在电源电压不变的情况下，根据欧姆定律I=可知，电路中的电流变大，在R0不变的情况下，其两端的电压变大，即测试仪（电压表）的示数将变大；反之，即测试仪（电压表）的示数将变小故答案为：（1）扩散；是；（2）见解答点评：本题考查了扩散现象、是否饮酒驾车的界定标准、串联电路的特点及欧姆定律的应用，关键是根据图象得出电阻与酒精浓度的关系，虽具有一定的综合性，但难度不大18（8分）（2015宁夏）2015年6月6日，在湖北武汉矩形的亚洲田径锦标赛中，中国选手李玲在女子撑杆跳决赛中以4.66m的成绩打破亚洲记录请结合撑杆跳的过程示意图（如图），回答下列问题（1）在助跑阶段，李玲受到地面对她的静摩擦力而前进，这个力的方向与她前进的方向相同（选填“相同”或“相反”）；助跑的目的是为了在起跳前获得较大的速度（动能）（2）撑杆起跳时，由于惯性，李玲继续前冲，从开始起跳到碳纤维轻质撑杆（不考虑其质量）达到最大弹性形变的过程中，发生了怎样的能量转化？（3）李玲超过横杆后，在1s时间内落地，若李玲的质量是50kg，求她下落过程中重力做功的功率（g=10N/kg）考点：动能和势能的大小变化；重力的计算；功率的计算专题：重力、弹力、摩擦力；功、功率、机械效率；机械能及其转化分析：（1）人跑步时，脚受到的地面的静摩擦力是人前进的动力，其方向与人运动的方向相同；助跑可以使人获得较大的速度，从而具有较大的动能；（2）一切物体都有保持原来运动状态不变的性质，叫惯性；根据动能、重力势能和弹性势能的影响因素可以判断其能量的转化；（3）根据人的质量求出重力，再利用功的公式计算出所做的功，最后利用功率的公式计算做功的功率解答：解：（1）在助跑阶段，李玲受到地面对她的静摩擦力而前进，这个力的方向与她前进的方向相同；助跑的目的是为了在起跳前获得较大的速度，从而具有较大的动能（2）撑杆起跳时，由于惯性，李玲仍要保持原来的运动状态，继续前冲；从开始起跳到碳纤维轻质撑杆达到最大弹性形变的过程中，发生的能量转化是：人的动能转化为人的重力势能及撑杆的弹性势能；（3）人的重力：G=mg=50kg10N/kg=500N，重力做的功：W=Gh=500N4.66m=2330J，做功的功率：P=2330W故答案为：（1）相同；速度（动能）；（2）惯性；人的动能转化为人的重力势能及撑杆的弹性势能；（3）她下落过程中重力做功的功率为2330W点评：本题以田径运动中的撑杆跳高为内容，考查了摩擦力的方向、能量的转化、功和功率的计算等，综合性强，难度适中五、实验、探究（共21分）19如图是同学们探究“平面镜成像特点”的实验情景，在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板后B处出现蜡烛的像（1）实验中选用平板玻璃代替平面镜做实验的原因是便于确定像的位置（2）某同学选择与A处蜡烛外形相同的另一根蜡烛，将其在玻璃板后移动，知晓与B处的像完全重合，他这样做实像验证物体与像的大小关系（3）另一位同学将光屏放在玻璃板后面来回移动，光屏上不能（选填“能”或“不能”）承接到A处蜡烛的像（4）另一组同学用跳棋代替蜡烛，在方格纸上实验你认为这样做有什么好处？用方格纸方便研究像与物到镜面距离的关系，用棋子代替蜡烛，能更好比较像与物的大小关系，用棋子代替蜡烛，更环保（说出一点）考点：平面镜成像的特点、原理、现象及其实验方案专题：探究型实验综合题分析：（1）利用玻璃板透明的特点，可以观察到玻璃板的另一侧，便于找到像的位置（2）实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较物像大小是否相等（3）用光屏是否能承接到像，是判断实像和虚像的最佳方法（4）从方格纸的方格分析，有方格可以直接判断物体与像之间的位置关系，从环保的角度分析用跳棋代替蜡烛解答：解：（1）在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，便于确定像的位置（或比较像和物的大小）；（2）实验时采用两个完全相同的蜡烛，目的是为了比较物像大小关系；实验时用完全一样的蜡烛是为了比较物体与像的大小关系蜡烛B与蜡烛A的像能够完全重合，说明像与物体的大小相等（3）当蜡烛B与蜡烛A的像能够完全重合时，撤去蜡烛B并在原蜡烛B的位置放一与玻璃板平行的光屏，光屏上不能承接到像，因为平面镜成虚像，光屏不能承接虚像（4）因为使用方格纸可以直接在纸上判断物体与像之间的位置关系，不用再进行测量，从而使实验步骤更加简单所以选用方格纸比选用白纸好用棋子代替蜡烛，能更好比较像与物的大小关系，用棋子代替蜡烛，更环保故答案为：（1）便于观察确定镜后像的位置；（2）物体与像的大小关系；（3）不能；用方格纸方便研究像与物到镜面距离的关系，用棋子代替蜡烛，能更好比较像与物的大小关系，用棋子代替蜡烛，更环保点评：本题考查学生动手操作实验的能力并能根据实验现象得出正确结论，动手操作实验时，能根据实验现象得出正确的结论，提高实验能力20小明要分别测量如图甲所示的三个定值电阻和规格为“3.8V”小灯泡的阻值，电源电压均为4.5N（1）请参照测定值电阻阻值的电路图原理（图乙），用笔画线代替导线，在图丙中连接测量小灯泡电阻的实物电路（2）正确连接电路后，则测量过程汇总，灯丝熔断，此时电流表无示数，电压表有示数（均填“有”或“无”）（3）小明根据实验数据分布作出了a、b、c、d四条IU图象，如图丁所示表示5电阻IU图象的是a，表示10电阻IU图象的是c（选填字母序号）；表示小灯泡灯丝电阻的IU图象的是b（选填字母序号），你判断的依据是小灯泡的灯丝电阻会随温度的升高而增大，此时电流与电压不成正比例变化（4）观察、比较图甲汇总三个定值电阻上标注的物理量参数，说出标注电流随标称电阻的变化关系考点：伏安法测电阻的探究实验专题：测量型实验综合题分析：（1）从电源正极开始，按照电流方向，依次串联各元件，电压表并联在灯泡两端；滑动变阻器串联在电路中，且要接一上一下（2）灯丝烧断、电路断路，电流表无示数，电压表串联在电路中，测量电源电压（3）定值电阻阻值是确定的，可以认为不受温度的影响，所以对同一定值电阻来说，通过的电流与两端电压成正比，也就是其图象为正比例函数（4）根据欧姆定律变形式分析解答：解：（1）电压表与灯泡并联，灯泡额定电压为3.8V，电压表选择015V，滑动变阻器串联在电路中，且要接一上一下，如图所示：（2）灯丝烧断，电路断路，电流表无示数，电压表串联在电路中，测量电源电压，故电压表有示数；（3）由图象知：a、c、d图象表示通过导体的电流与导体两端电压成正比，也就是导体两端电压与对应的电流之比是确定的，即电阻不变，所以是定值电阻的图象；当定值电阻两端电压为U=2V时，通过的电流为I=0.4A，由I=，可得定值电阻的Ra的阻值是Ra=5即表示5电阻IU图象的是a；Rc=10，即表示1电阻IU图象的是c；因为灯丝的电阻受温度的影响，小灯泡的灯丝电阻会随温度的升高而增大，此时电流与电压不成正比例变化，所以b图象表示小灯泡灯丝电阻的IU图象；（4）根据观察，由I=可得，在电压一定时，定值电阻的标注电流会随着标称电阻的增大而减小故答案为：（1）见上图；（2）无；有；（3）a；c；b；小
