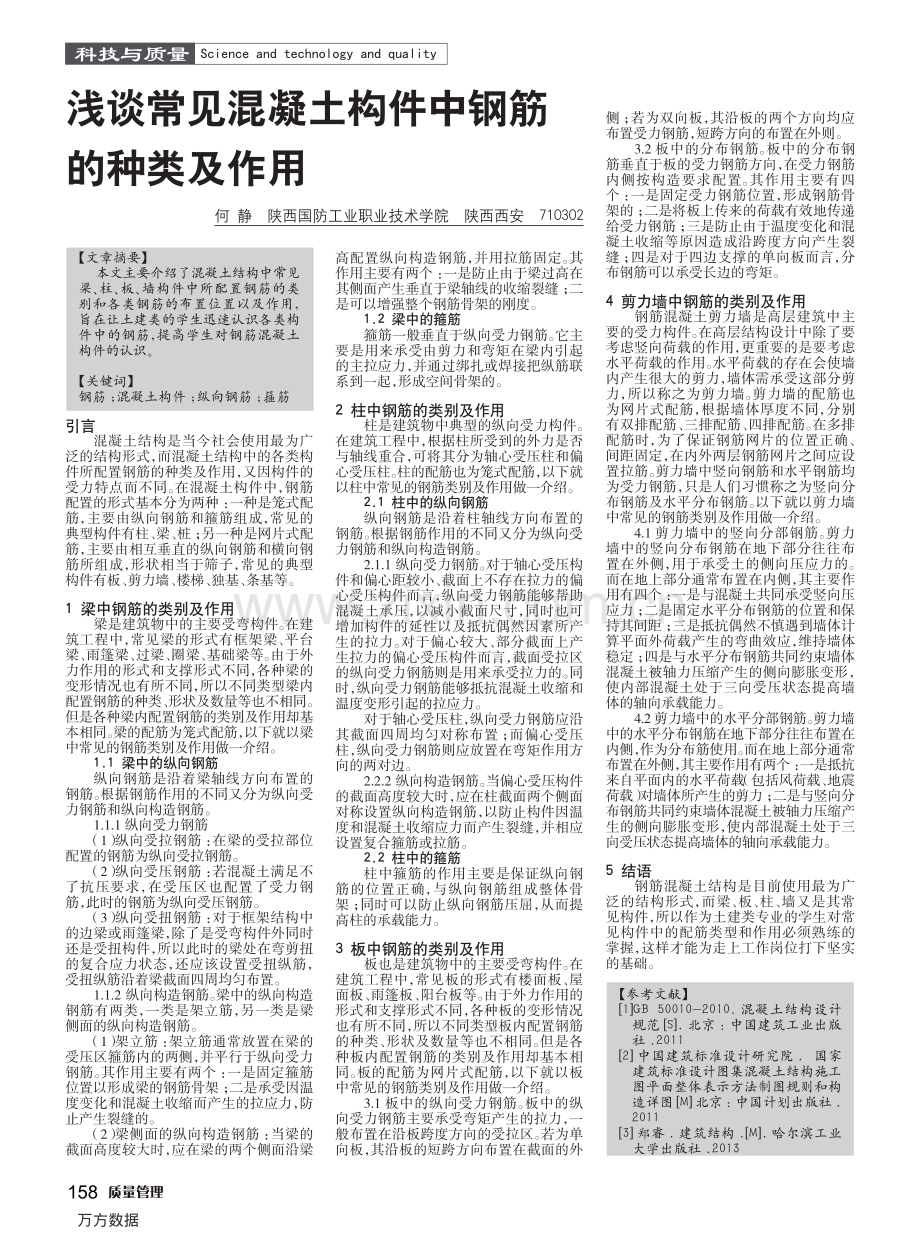

浅谈常见混凝土构件中钢筋的种类及作用.pdf_第1页
第1页 / 共1页
本文档共1页,全文阅读请下载到手机保存,查看更方便
资源描述

1、科技与质量 Science and technology and quality 158质量管理 【文章摘要】 本文主要介绍了混凝土结构中常见 梁、 柱、 板、 墙构件中所配置钢筋的类 别和各类钢筋的布置位置以及作用, 旨在让土建类的学生迅速认识各类构 件中的钢筋, 提高学生对钢筋混凝土 构件的认识。 【关键词】 钢筋 ; 混凝土构件 ; 纵向钢筋 ; 箍筋 引言 混凝土结构是当今社会使用最为广 泛的结构形式, 而混凝土结构中的各类构 件所配置钢筋的种类及作用, 又因构件的 受力特点而不同。 在混凝土构件中, 钢筋 配置的形式基本分为两种 : 一种是笼式配 筋, 主要由纵向钢筋和箍筋组成, 常

2、见的 典型构件有柱、 梁、 桩 ; 另一种是网片式配 筋, 主要由相互垂直的纵向钢筋和横向钢 筋所组成, 形状相当于筛子, 常见的典型 构件有板、 剪力墙、 楼梯、 独基、 条基等。 1 梁中钢筋的类别及作用 梁是建筑物中的主要受弯构件。 在建 筑工程中, 常见梁的形式有框架梁、 平台 梁、 雨篷梁、 过梁、 圈梁、 基础梁等。 由于外 力作用的形式和支撑形式不同, 各种梁的 变形情况也有所不同, 所以不同类型梁内 配置钢筋的种类、 形状及数量等也不相同。 但是各种梁内配置钢筋的类别及作用却基 本相同。 梁的配筋为笼式配筋, 以下就以梁 中常见的钢筋类别及作用做一介绍。 1.1 梁中的纵向钢筋

3、 纵向钢筋是沿着梁轴线方向布置的 钢筋。 根据钢筋作用的不同又分为纵向受 力钢筋和纵向构造钢筋。 1.1.1 纵向受力钢筋 (1) 纵向受拉钢筋 : 在梁的受拉部位 配置的钢筋为纵向受拉钢筋。 (2) 纵向受压钢筋 : 若混凝土满足不 了抗压要求, 在受压区也配置了受力钢 筋, 此时的钢筋为纵向受压钢筋。 (3) 纵向受扭钢筋 : 对于框架结构中 的边梁或雨篷梁, 除了是受弯构件外同时 还是受扭构件, 所以此时的梁处在弯剪扭 的复合应力状态, 还应该设置受扭纵筋, 受扭纵筋沿着梁截面四周均匀布置。 1.1.2 纵向构造钢筋。 梁中的纵向构造 钢筋有两类, 一类是架立筋, 另一类是梁 侧面的纵向

4、构造钢筋。 (1) 架立筋 : 架立筋通常放置在梁的 受压区箍筋内的两侧, 并平行于纵向受力 钢筋。 其作用主要有两个 : 一是固定箍筋 位置以形成梁的钢筋骨架 ; 二是承受因温 度变化和混凝土收缩而产生的拉应力, 防 止产生裂缝的。 (2) 梁侧面的纵向构造钢筋 : 当梁的 截面高度较大时, 应在梁的两个侧面沿梁 浅谈常见混凝土构件中钢筋 的种类及作用 何 静 陕西国防工业职业技术学院 陕西西安 710302 高配置纵向构造钢筋, 并用拉筋固定。 其 作用主要有两个 : 一是防止由于梁过高在 其侧面产生垂直于梁轴线的收缩裂缝 ; 二 是可以增强整个钢筋骨架的刚度。 1.2 梁中的箍筋 箍筋一

5、般垂直于纵向受力钢筋。 它主 要是用来承受由剪力和弯矩在梁内引起 的主拉应力, 并通过绑扎或焊接把纵筋联 系到一起, 形成空间骨架的。 2 柱中钢筋的类别及作用 柱是建筑物中典型的纵向受力构件。 在建筑工程中, 根据柱所受到的外力是否 与轴线重合, 可将其分为轴心受压柱和偏 心受压柱。 柱的配筋也为笼式配筋, 以下就 以柱中常见的钢筋类别及作用做一介绍。 2.1 柱中的纵向钢筋 纵向钢筋是沿着柱轴线方向布置的 钢筋。 根据钢筋作用的不同又分为纵向受 力钢筋和纵向构造钢筋。 2.1.1 纵向受力钢筋。 对于轴心受压构 件和偏心距较小、 截面上不存在拉力的偏 心受压构件而言, 纵向受力钢筋能够帮助

6、 混凝土承压, 以减小截面尺寸, 同时也可 增加构件的延性以及抵抗偶然因素所产 生的拉力。 对于偏心较大、 部分截面上产 生拉力的偏心受压构件而言, 截面受拉区 的纵向受力钢筋则是用来承受拉力的。 同 时, 纵向受力钢筋能够抵抗混凝土收缩和 温度变形引起的拉应力。 对于轴心受压柱, 纵向受力钢筋应沿 其截面四周均匀对称布置 ; 而偏心受压 柱, 纵向受力钢筋则应放置在弯矩作用方 向的两对边。 2.2.2 纵向构造钢筋。 当偏心受压构件 的截面高度较大时, 应在柱截面两个侧面 对称设置纵向构造钢筋, 以防止构件因温 度和混凝土收缩应力而产生裂缝, 并相应 设置复合箍筋或拉筋。 2.2 柱中的箍筋

7、 柱中箍筋的作用主要是保证纵向钢 筋的位置正确, 与纵向钢筋组成整体骨 架 ; 同时可以防止纵向钢筋压屈, 从而提 高柱的承载能力。 3 板中钢筋的类别及作用 板也是建筑物中的主要受弯构件。 在 建筑工程中, 常见板的形式有楼面板、 屋 面板、 雨篷板、 阳台板等。 由于外力作用的 形式和支撑形式不同, 各种板的变形情况 也有所不同, 所以不同类型板内配置钢筋 的种类、 形状及数量等也不相同。 但是各 种板内配置钢筋的类别及作用却基本相 同。 板的配筋为网片式配筋, 以下就以板 中常见的钢筋类别及作用做一介绍。 3.1 板中的纵向受力钢筋。 板中的纵 向受力钢筋主要承受弯矩产生的拉力, 一 般

8、布置在沿板跨度方向的受拉区。 若为单 向板, 其沿板的短跨方向布置在截面的外 侧 ; 若为双向板, 其沿板的两个方向均应 布置受力钢筋, 短跨方向的布置在外则。 3.2 板中的分布钢筋。 板中的分布钢 筋垂直于板的受力钢筋方向, 在受力钢筋 内侧按构造要求配置。 其作用主要有四 个 : 一是固定受力钢筋位置, 形成钢筋骨 架的 ; 二是将板上传来的荷载有效地传递 给受力钢筋 ; 三是防止由于温度变化和混 凝土收缩等原因造成沿跨度方向产生裂 缝 ; 四是对于四边支撑的单向板而言, 分 布钢筋可以承受长边的弯矩。 4 剪力墙中钢筋的类别及作用 钢筋混凝土剪力墙是高层建筑中主 要的受力构件。 在高层

9、结构设计中除了要 考虑竖向荷载的作用, 更重要的是要考虑 水平荷载的作用。 水平荷载的存在会使墙 内产生很大的剪力, 墙体需承受这部分剪 力, 所以称之为剪力墙。 剪力墙的配筋也 为网片式配筋, 根据墙体厚度不同, 分别 有双排配筋、 三排配筋、 四排配筋。 在多排 配筋时, 为了保证钢筋网片的位置正确、 间距固定, 在内外两层钢筋网片之间应设 置拉筋。 剪力墙中竖向钢筋和水平钢筋均 为受力钢筋, 只是人们习惯称之为竖向分 布钢筋及水平分布钢筋。 以下就以剪力墙 中常见的钢筋类别及作用做一介绍。 4.1 剪力墙中的竖向分部钢筋。 剪力 墙中的竖向分布钢筋在地下部分往往布 置在外侧, 用于承受土

10、的侧向压应力的。 而在地上部分通常布置在内侧, 其主要作 用有四个 : 一是与混凝土共同承受竖向压 应力 ; 二是固定水平分布钢筋的位置和保 持其间距 ; 三是抵抗偶然不慎遇到墙体计 算平面外荷载产生的弯曲效应, 维持墙体 稳定 ; 四是与水平分布钢筋共同约束墙体 混凝土被轴力压缩产生的侧向膨胀变形, 使内部混凝土处于三向受压状态提高墙 体的轴向承载能力。 4.2 剪力墙中的水平分部钢筋。 剪力墙 中的水平分布钢筋在地下部分往往布置在 内侧, 作为分布筋使用。 而在地上部分通常 布置在外侧, 其主要作用有两个 : 一是抵抗 来自平面内的水平荷载 (包括风荷载、 地震 荷载) 对墙体所产生的剪力

11、 ; 二是与竖向分 布钢筋共同约束墙体混凝土被轴力压缩产 生的侧向膨胀变形, 使内部混凝土处于三 向受压状态提高墙体的轴向承载能力。 5 结语 钢筋混凝土结构是目前使用最为广 泛的结构形式, 而梁、 板、 柱、 墙又是其常 见构件, 所以作为土建类专业的学生对常 见构件中的配筋类型和作用必须熟练的 掌握, 这样才能为走上工作岗位打下坚实 的基础。 【参考文献】 1GB 50010-2010. 混凝土结构设计 规范 S. 北京 : 中国建筑工业出版 社 .2011 2 中国建筑标准设计研究院 . 国家 建筑标准设计图集混凝土结构施工 图平面整体表示方法制图规则和构 造详图M北京:中国计划出版社. 2011 3 郑睿 . 建筑结构 .M. 哈尔滨工业 大学出版社 .2013 万方数据
