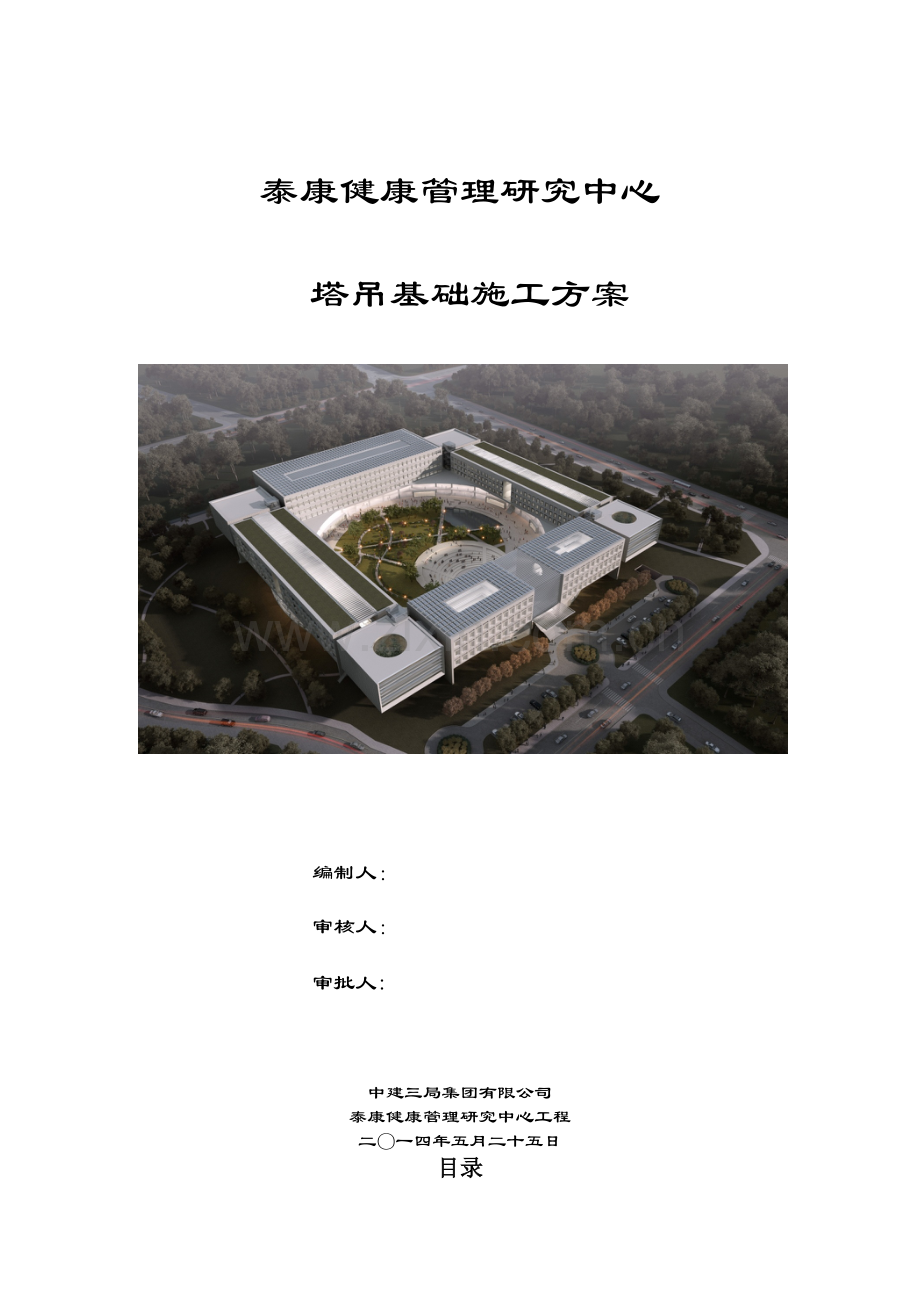

泰康二期--塔吊基础施工方案试卷教案.doc

中建三局建设工程股份有限公司
海淀区融科智地联想园区B座项目

泰康健康管理研究中心

塔吊基础施工方案

编制人：

审核人：

审批人:

中建三局集团有限公司
泰康健康管理研究中心工程
二〇一四年五月二十五日

《塔吊基础施工方案》 第 2 页 共 17 页
中建三局集团有限公司
泰康健康管理研究中心工程

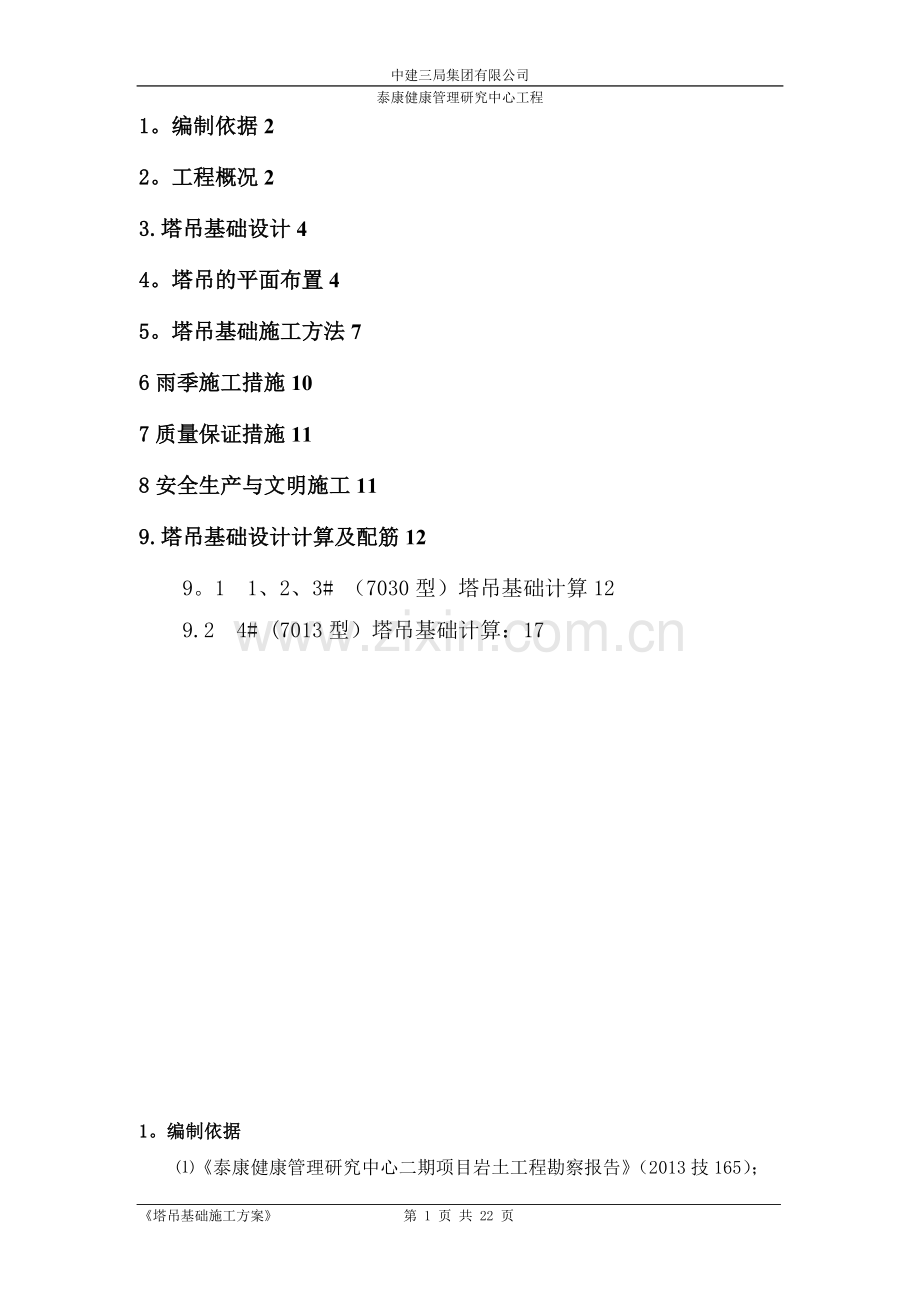

目录
1。编制依据2
2。工程概况2
3.塔吊基础设计4
4。塔吊的平面布置4
5。塔吊基础施工方法7
6雨季施工措施10
7质量保证措施11
8安全生产与文明施工11
9.塔吊基础设计计算及配筋12
9。1 1、2、3# （7030型）塔吊基础计算12
9.2 4# (7013型）塔吊基础计算：17

1。编制依据
⑴《泰康健康管理研究中心二期项目岩土工程勘察报告》（2013技165）；
⑵泰康健康管理研究中心二期项目基础结构平面图、基础底板图（2014年5月9日版施工图）；
⑶泰康健康管理研究中心二期项目抗拔桩平面布置图;
⑷《建筑地基基础设计规范》(GB50007—2002)
⑸《混凝土结构设计规范》（GB50010—2002)
⑹《混凝土结构工程施工质量验收规范》(GB50204—2002）；
⑺《建筑工程施工质量验收统一标准》（GB20300—2001)；
⑻QTZ7030型、QTZ7013型塔式起重机使用说明书。
2.工程概况
工程名称
泰康健康管理研究中心
地理位置
北京市昌平区中关村生命科学园园区内（14地块)
建设单位
泰康人寿保险股份有限公司
设计单位
北京城建设计研究总院有限责任公司
监理单位
北京兴电国际工程管理有限公司
工期计划
计划总工期为599日历天, 2014年6月1日开工；2014年12月18日主体结构封顶；2015年5月30日二次结构施工完成；竣工备案日期为2016年1月20日。
泰康健康管理研究中心二期项目总承包工程位于北京市昌平区中关村生命科学园园区内（14地块），园区东临京藏高速，西临京新高速,南临北清路； 工程总占地面积62800㎡，总建筑面积97056㎡,地上5层共23.8m,地下二层共9.3m；地上分为N单体、W单体、E单体、SE单体、SW单体；本项目拟建委以培训、科研为主,兼有会议、办公、餐饮等功能为一体的综合性建筑。
质量目标：确保本工程达到中华人民共和国《建筑工程施工质量统一验收标准》的合格标准，并一次性通过甲方及监理的验收，本工程力争获得中国建筑工程最高奖项“鲁班奖”。
水文地质条件:根据对现场钻探、原位测试与室内土工试验成果的综合分析,将本工程勘探深度范围内(最深25。00m）的地层，按成因类型、沉积年代可划分为人工堆积层和第四纪沉积层两大类,并按岩性及工程特性进一步划分为7个大层及亚层，现分述如下:
表层一般为厚约0。80～3。80m的人工堆积的粉质粘土素填土、粘质粉土素填土①层及房渣土、碎石填土①1层。
人工堆积层以下为第四纪沉积的粘质粉土、砂质粉土②层,粘土、重粉质粘土②1层及粉质粘土②2层；粉质粘土、重粉质粘土③层，粘质粉土、砂质粉土③1层，粘土③2层及细砂、粉砂③3层;粉质粘土、粘质粉土④层，有机质粘土④1层，砂质粉土④2层及细砂、粉砂④3层；粉质粘土、重粉质粘土⑤层,粘质粉土、砂质粉土⑤1层及粘土⑤2层;圆砾、卵石⑥层及细砂、中砂⑥1层；粘土、重粉质粘土⑦层及粉质粘土⑦1层。

根据《泰康健康管理研究中心工程勘察报告》资料,直接持力层为承载力标准值为150N/㎡。
《塔吊基础施工方案》 第 22 页 共 22 页
3.塔吊基础设计
根据本工程施工平面图、所吊装工程量和经济成本等情况，地下室施工阶段决定选用3台QTZ7030型塔吊及1台QTZ7013型塔吊(塔吊布置详见附图).
序号
塔吊编号
塔吊
型号
塔吊定位
塔吊
臂长
基础尺寸
（长*宽*高）
1
1#
QTZ7030
T～S轴/6～7轴
70m
7m×7m×1.7m
2
2#
QTZ7030
M～L轴/17～18轴
70m
7m×7m×1。7m
3
3＃
QTZ7030
J~H轴/3/1～1/1轴
70m
7m×7m×1。7m
4
4＃
QTZ7013
B～C轴/10~11轴
70m
7m×7m×1。6m
塔吊基础为钢筋混凝土基础,塔吊基础混凝土均采用C35商品混凝土，与基础底板相连的塔吊基础采用C35P8混凝土,垫层采用100mm厚C15商品混凝土。
4.塔吊的平面布置
4。1塔吊的平面布置原则是:
⑴保证塔吊在吊装使用过程中绝对安全.
⑵满足使用功能，尽量覆盖整个建筑施工平面及各种材料堆场，起吊重量与工作半径满足施工要求。
⑶满足塔吊的各种性能，确保塔吊安装和拆除方便。
⑷降低费用,使塔吊安装和拆除费用尽量降低.
⑸根据本工程钢结构型钢柱、钢管柱、钢梁构件具体情况而定.
4。2塔吊整体平面布置详见下图：
4。3塔吊基础定位及剖面做法详见下图

A—A剖面

B-B剖面
C—C剖面
5.塔吊基础施工方法
5。1 1#、2＃、3＃塔吊基础施工工艺
施工工艺：测量放线"土方开挖"验槽"垫层施工"防水层及保护层施工"绑扎基础下铁钢筋"安放马镫、预埋件"埋件校正"绑扎基础上铁"浇筑混凝土"养护.
1、2＃塔吊基础顶标高设计在基础底板标高以下100mm，3＃塔吊基础设计顶标高与基础底板标高一致。
由于塔吊基础不与基础底板相连，对建筑物结构影响较小，便于提前施工，土方机械开挖,至设计标高后,人工清槽并浇筑100厚C15混凝土垫层。然后进行塔吊基础施工，绑扎基础钢筋,上层钢筋用钢筋马镫支撑,以免踩塌下陷。钢筋绑扎好后，预埋塔吊基座锚脚，该锚脚定位必须准确。
⑵马镫采用22的钢筋进行焊接（详见下图），马镫沿下铁下层钢筋方向按照1。5m间距进行布置。

塔吊固定支腿采用22的钢筋成三角形进行焊接，上面焊接10mm厚钢板来调节塔吊固定支腿。
⑶固定式预埋支腿防雷保护：接地线的横截面积不小于16mm2的30mm×3.5mm表面经电镀的金属条；
接地杆插入地面以下部分长度必须≥1。5m,不要与建筑物基础的金属加固件连接。
5。14#塔吊基础施工
⑴4#塔吊基础施工（基础下有抗拔桩）施工工艺
施工工艺：测量放线"土方开挖"剔桩头"垫层施工"防水层及保护层施工"绑扎基础下铁钢筋"安放马镫、预埋件"埋件校正"绑扎基础上铁"浇筑混凝土"养护.
由于4#吊基础与筏板基础底板相连,考虑建筑物基础底板防水应整体闭合，且对塔基安全影响较小，并且在塔吊拆除后的后续施工处理简单,因此将塔吊基础的防水作为底板防水的一部分施工, 土方机械开挖，至设计标高后，进行抗拔桩混凝土剔凿，将抗拔桩混凝土按图纸剔凿要求标高，人工清槽并浇筑100厚C15混凝土垫层。然后进行塔吊基础防水及保护层施工，通过塔吊基础四周放坡,从而将塔吊基础防水层与底板防水相连。绑扎基础钢筋，上层钢筋用钢筋马镫支撑,以免踩塌下陷。钢筋绑扎好后，预埋塔吊基座锚脚，该锚脚定位必须准确。
⑵塔吊基础底部抗拔桩甩筋节点
由于4塔吊基础下有抗拔桩，因此需要对基础内的抗拔桩进行处理,锚杆钢筋混凝土剔除到塔吊基础板顶标高以上5cm。
⑶塔吊基础防水施工
4#塔吊基础底板防水和相应部位设计基础底板防水连接成整体，形成自防水体系.
防水卷材采用SBS改性沥青防水卷材，厚度为3mm+3mm。
阴阳角处附加层宽度为500mm，卷材的搭接长度不小于100mm，在塔吊基础与底板相连的施工缝处第一层卷材甩头为50cm，第二层卷材甩头为30cm，方便后期卷材搭接施工。
在塔吊基础施工缝处的板厚中间部位埋置3mm厚30cm宽的止水钢板。
5.2 塔吊基础施工要点
本工程塔吊基础均属于大体积混凝土结构范畴。因此为保证混凝土一次浇筑成功,施工时从以下几方面着手考虑：
⑴施工准备
①材料准备:与商品混凝土搅拌站联系，确保混凝土连续供应.
②机具准备:混凝土地泵一台，确保使用时运转正常；各类小型手工用具购置齐全，并辅以汽车泵备用。
③技术准备：根据塔吊基础施工方案，向各相关人员（包括各工长和施工班组)进行书面技术交底。
④基础标高控制：
在基础四角各加一根竖向Φ12附加短钢筋，短钢筋与基础上下层钢筋网绑牢,然后用水准仪将标高抄于短钢筋上，用红油漆标明，拉交叉线来准确控制基础表面标高。
⑵基础混凝土的浇筑
①基础浇筑方法
基础混凝土的浇筑方式采用分层浇筑,以放松约束程度,较少蓄热量，以防止水化热的积聚,减少温度应力。分层厚度300mm，通过标尺杆进行控制。夜间施工时,尺杆附近要用手把灯进行照明，浇筑时，要在下一层混凝土初凝之前浇捣上一层混凝土并插入下层混凝土50mm，以避免上下层混凝土之间产生冷缝，同时采取二次振捣法保持良好接槎,提高混凝土的密实度.
②表面处理：由于泵送混凝土表面水泥浆较厚，浇筑后须在混凝土初凝前用刮尺抹面和木抹子打平，可使上部骨料均匀沉降,以提高表面密实度,减少塑性收缩变形，控制混凝土表面龟裂，也可减少混凝土表面水分蒸发、闭合收水裂缝，促进混凝土养护。在终凝前再进行搓压。
⑶砼养护:为保证混凝土内外温差控制在25℃以内，对其进行测温，当出现温差较大情况,要采取在砼表面覆盖一层塑料膜及两层阻燃草袋覆盖的措施。
⑷塔吊基础混凝土的试验：每个塔吊基础取两组试块,分别作为同条件及标养试块。待强度达到设计要求90％后,方可安装塔吊。
5.3塔吊穿楼板的处理措施
塔吊穿基础底板、楼板处在楼板预留3m×3m的空间，塔吊标准节边缘至混凝土楼板施工缝的距离为500mm。楼板钢筋可照常绑扎（钢筋刷掺胶的水泥浆做防锈处理）,塔吊拆除后,楼板钢筋按设计要求进行恢复,后浇楼板混凝土按设计要求提高一个强度等级,并掺加膨胀剂.
预留洞口施工缝处采用快易收口网进行处理。
楼板预留洞口四周设防护栏杆，栏杆高度为1.2m，洞口下张设安全平网。
6雨季施工措施
（1)为防止雨水对灰线的破坏,在完成塔吊基础边线的放线工作后，在基础角点处钉木桩进行标记。
（2）塔吊基础基坑开挖前及时收听天气预报，不选择雨天进行土方开挖，并在开挖后及时进行垫层施工。降雨来临前,使用彩条布覆盖基坑边坡，防止基坑坍塌。
（3)防水层施工不得在雨天进行。
（4)由于雨季空气比较潮湿，因此要根据施工现场的需要和气候条件组织钢筋半成品进场，避免钢筋进场后长时间放置而锈蚀。
（5)钢筋在施工现场进行堆放时，应放置于地势较高，不受雨水侵蚀的位置，同时钢筋下部应采用木方等材料垫高不小于200mm.对于进场后的钢筋及加工成型的钢筋，应尽量当放置于钢筋加工棚内的避雨水处，防止钢筋被雨水腐蚀生锈.
（6）及时收听天气预报,若遇下大雨应停止混凝土的浇筑,此时罐车的混凝土罐车应保持转动；如已浇筑混凝土，应将已浇筑的混凝土用塑料布覆盖,待大雨过后清除积水再继续浇筑；如时间间歇超过混凝土初凝时间,该部位按施工缝处理;小雨可以进行混凝土浇筑，但浇筑部位应进行随浇筑随找平随覆盖，并注意混凝土坍落度根据雨量适当减小
7质量保证措施
⑴在混凝土振捣时，振动棒要快插慢拔，按450mm间距成梅花形布置振动点。
⑵混凝土振捣时在钢筋骨架上铺跳板,操作人员在跳板上施工。在混凝土初凝前由抹灰工抹平混凝土面，随抹随拆除跳板。
⑶大体积混凝土的表面水泥浆较厚，在浇筑后要进行处理.当混凝土浇筑到设计标高时用长刮尺刮平，在初凝前用木抹子打磨压实，以闭合收水裂缝。
⑷塔吊基础混凝土浇筑完毕后,应设专人做好混凝土养护。
⑸塔吊基础底板防水甩头留置在距塔吊基础边500mm范围外处，并要满足防水卷材搭接要求.
8安全生产与文明施工
8.1安全生产
⑴加强安全教育，组织职工学习安全生产知识和各种规章制度、安全操作规程。
⑵进入施工现场必须佩戴合格的安全帽。
⑶机械使用电缆均要采取安全措施，防止人员触电。
⑷塔吊安装及拆除均应由具有安装及拆除专项质资的专业队伍负责施工，并编制相应的塔吊搭拆专项方案经公司项管部审批后实施.
⑸塔机吊物时，起升、回转可同时进行，变幅应单独进行,每次变幅后应对变幅部位进行检查；作业完毕后,起重臂应转到顺风方向，并松开回转制动器。
⑹塔吊除做好保护接零外，还应做好重复接地（兼防雷接地)，电阻不大于4欧姆。
⑺塔吊司机及指挥人员均要持证上岗,指挥与司机之间用对讲机或信号旗联系,使用过程中严格遵守十不准吊规定.
⑻塔吊在验收合格并挂出合格牌后才能使用。
⑼塔吊的日常维修及各种保险、限位装置、接地电阻的检查均按公司的有关规定执行,确保做到灵敏，可靠。
⑽塔吊使用期间要定期测量基础沉降及塔吊倾斜，测量频率每月不少于一次。钢丝绳要经常检查，及时更换。
⑾定期对使用设备维护保养,保证不带病运转，设备完好率达到规定标准。
⑿进出现场的车辆在现场道口要有人指挥、疏导、避免交通堵塞和交通事故.
8。2 文明施工
(1）人工搬运钢筋时,步伐要一致，转弯时，要前后呼应，步伐稳慢，注意钢筋头尾摆动，防止碰撞物体或打击人身。
（2）进入施工现场必须戴安全帽,混凝土振捣手必须戴绝缘手套，现场电线必须由专业电工负责搭建，所有电线架空敷设，严禁私拉乱接电线。
（3)各种材料定点存放，摆放整齐，有防雨、防潮措施.
（4）机械设备常清洁。
(5）作好泥浆清运工作，减少噪音污染.
（6）待基础底板施工完成，预留塔基洞口采用钢管搭设1。5m高的临边防护，确保现场安全。
9.塔吊基础设计计算及配筋
9.1 1、2、3# (7030型）塔吊基础计算
塔吊天然基础的计算书
依据《塔式起重机混凝土基础工程技术规程》（JGJ/T 187-2009）.
一. 参数信息
塔吊型号：QTZ7030
塔机自重标准值:Fk1=964.00kN
起重荷载标准值：Fqk=120kN
塔吊最大起重力矩:M=2500kN.m
塔吊计算高度：H=55m
塔身宽度：B=2m
非工作状态下塔身弯矩：M=2860kN。m
承台混凝土等级:C35
钢筋级别：HRB335
地基承载力特征值：220。00kPa
承台宽度:Bc=7。00m
承台厚度:h=1。70m
计算简图:

二. 荷载计算
1。 自重荷载及起重荷载
1） 塔机自重标准值
Fk1=964kN
2） 基础以及覆土自重标准值
Gk=7×7×1。7×25=2082.5kN
3) 起重荷载标准值
Fqk=120kN

2. 风荷载计算
1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值
a。 塔机所受风均布线荷载标准值 （Wo=0.2kN/m2)

=0。8×0。7×1。95×1.54×0.2=0.34kN/m2

=1.2×0.34×0。35×2=0。28kN/m
b。 塔机所受风荷载水平合力标准值
Fvk=qsk×H=0。28×55=15.54kN
c。 基础顶面风荷载产生的力矩标准值
Msk=0。5Fvk×H=0.5×15.54×55=427。31kN。m

2） 非工作状态下塔机塔身截面对角线方向所受风荷载标准值
a。 塔机所受风均布线荷载标准值 (本地区 Wo=0.30kN/m2）

=0.8×0。7×1。95×1。54×0。3=0.50kN/m2

=1.2×0。50×0。35×2=0.42kN/m
b. 塔机所受风荷载水平合力标准值
Fvk=qsk×H=0。42×55=23。31kN
c. 基础顶面风荷载产生的力矩标准值
Msk=0.5Fvk×H=0.5×23。31×55=640.97kN.m

3。 塔机的倾覆力矩
工作状态下，标准组合的倾覆力矩标准值
Mk=2860+0。9×(2500+427。31)=5494.58kN.m
非工作状态下，标准组合的倾覆力矩标准值
Mk=2860+640。97=3500。97kN.m
三. 地基承载力计算
依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)第4.1.3条承载力计算。
塔机工作状态下：
当轴心荷载作用时：

=(964+120+2082.5）/(7×7)=64。62kN/m2
当偏心荷载作用时:

=(964+120+2082。5)/(7×7)-2×（5494.58×1。414/2)/57。17
=—71.28kN/m2
由于 Pkmin〈0 所以按下式计算Pkmax：

=(5494.58+15。54×1.7)/（964+120+2082.50)=1.74m≤0。25b=1.75m工作状态地基承载力满足要求!

=3.5-1。23=2。27m

=(964+120+2082。50）/（3×2。27×2。27）
=205.32kN/m2
塔机非工作状态下：
当轴心荷载作用时：

=（964+2082。5)/(7×7）=62.17kN/m2
当偏心荷载作用时：

=（964+2082。5）/(7×7）-2×（3500.97×1.414/2）/57.17
=—24.42kN/m2
由于 Pkmin<0 所以按下式计算Pkmax:

=(3500.97+23。31×1。7）/(964。00+2082.50)=1.16m≤0。25b=1。75m非工作状态地基承载力满足要求！

=3.5-0.82=2。68m

=（964+2082.50)/(3×2.68×2。68)
=141。56kN/m2
四。 地基基础承载力验算
修正后的地基承载力特征值为:fa=220。00kPa
轴心荷载作用：由于 fa≥Pk=64。62kPa，所以满足要求！
偏心荷载作用：由于1。2×fa≥Pkmax=205.32kPa,所以满足要求！
五. 承台配筋计算
依据《建筑地基基础设计规范》GB 50007—2011第8.2条。
1. 抗弯计算，计算公式如下：

式中 a1──截面I—I至基底边缘的距离，取 a1=2。50m；
a'──截面I-I在基底的投影长度，取 a'=2.00m。
P──截面I-I处的基底反力;

工作状态下：
P=205。32×（32.27-2。50)/(3×2。27)=129.86kN/m2;
M=2.502×［（2×7+2）×（1.35×205.32+1.35×129.86-2×1。35×2082.50/72）+(1.35×205.32—1。35×129。86）×7］/12
=3185.99kN.m
非工作状态下：
P=141.56×(32.68—2.50）/(3×2。67833532714751)=97。52kN/m2；
M=2。502×[(2×7+2)×（1.35×141.56+1。35×97。52-2×1.35×2082.5/72）+（1.35×141。56-1.35×97.52)×7］/12
=1791.01kN.m
2. 配筋面积计算,公式如下:
依据《混凝土结构设计规范》GB 50010—2010

式中 α1──系数，当混凝土强度不超过C50时，α1取为1。0，当混凝土强度等级为C80时,
α1取为0.94,期间按线性内插法确定；
fc──混凝土抗压强度设计值；
h0──承台的计算高度。
经过计算得:
αs=3185.99×106/（1。00×16.70×7。00×103×16502)=0。010
ξ=1-（1—2×0。010）0.5=0.010
γs=1—0.010/2=0。995
As=3185。99×106/(0.995×1650×300.00）=6468.89mm2.
六. 地基变形计算
规范规定：当地基主要受力层的承载力特征值（fak)不小于130kPa或小于130kPa但有地区经验，且黏性土的状态不低于可塑（液性指数IL不大于0。75）、砂土的密实度不低于稍密时，可不进行塔机基础的天然地基变形验算，其他塔机基础的天然地基均应进行变形验算.
塔吊计算满足要求!

9。2 4＃ (7013型)塔吊基础计算：
塔吊天然基础的计算书
依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009）。
一. 参数信息
塔吊型号：QTZ7013
塔机自重标准值:Fk1=893。00kN
起重荷载标准值：Fqk=983kN
塔吊最大起重力矩：M=910kN。m
塔吊计算高度：H=45m
塔身宽度:B=2m
非工作状态下塔身弯矩:M=3878kN。m
承台混凝土等级:C35
钢筋级别：HRB335
地基承载力特征值:220kPa
承台宽度:Bc=7m
承台厚度：h=1.7m
计算简图：

二。 荷载计算
1。 自重荷载及起重荷载
1) 塔机自重标准值
Fk1=893kN
2） 基础以及覆土自重标准值
Gk=7×7×1。7×25=2082。5kN
3） 起重荷载标准值
Fqk=983kN

2。 风荷载计算
1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值
a。 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2）

=0。8×0。7×1。95×1。54×0。2=0。34kN/m2

=1。2×0。34×0。35×2=0.28kN/m
b. 塔机所受风荷载水平合力标准值
Fvk=qsk×H=0.28×45=12.71kN
c。 基础顶面风荷载产生的力矩标准值
Msk=0。5Fvk×H=0.5×12.71×45=286.05kN。m

2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值
a。 塔机所受风均布线荷载标准值 （本地区 Wo=0。30kN/m2)

=0.8×0。7×1.95×1。54×0.3=0。50kN/m2

=1。2×0。50×0。35×2=0.42kN/m
b。 塔机所受风荷载水平合力标准值
Fvk=qsk×H=0.42×45=19.07kN
c. 基础顶面风荷载产生的力矩标准值
Msk=0.5Fvk×H=0。5×19。07×45=429.08kN.m

3。 塔机的倾覆力矩
工作状态下，标准组合的倾覆力矩标准值
Mk=3878+0。9×（910+286.05)=4954.45kN。m
非工作状态下，标准组合的倾覆力矩标准值
Mk=3878+429.08=4307。08kN。m
三。 地基承载力计算
依据《塔式起重机混凝土基础工程技术规程》（JGJ/T 187—2009)第4。1.3条承载力计算。

塔机工作状态下：
当轴心荷载作用时：

=(893+983+2082。5）/(7×7)=80。79kN/m2
当偏心荷载作用时：

=(893+983+2082。5）/（7×7）—2×(4954。45×1.414/2）/57。17
=—41.76kN/m2
由于 Pkmin〈0 所以按下式计算Pkmax：

=(4954.45+12.71×1.7）/（893+983+2082。50）=1。26m≤0。25b=1。75m工作状态地基承载力满足要求!

=3。5-0。89=2.61m

=(893+983+2082.50）/（3×2。61×2.61)
=193。51kN/m2
塔机非工作状态下：
当轴心荷载作用时：

=(893+2082。5)/(7×7)=60.72kN/m2
当偏心荷载作用时：

=（893+2082。5)/(7×7）-2×(4307.08×1.414/2)/57。17
=-45.81kN/m2
由于 Pkmin〈0 所以按下式计算Pkmax：

=（4307.08+19.07×1。7)/(893。00+2082。50)=1.46m≤0.25b=1.75m非工作状态地基承载力满足要求!

=3.5-1。03=2.47m

=(893+2082。50）/(3×2。47×2。47）
=162。72kN/m2

四。 地基基础承载力验算

修正后的地基承载力特征值为:fa=220.00kPa
轴心荷载作用:由于 fa≥Pk=80.79kPa,所以满足要求！
偏心荷载作用：由于1。2×fa≥Pkmax=193.51kPa，所以满足要求！
五。 承台配筋计算
依据《建筑地基基础设计规范》GB 50007-2011第8.2条。
1. 抗弯计算，计算公式如下:

式中 a1──截面I—I至基底边缘的距离，取 a1=2。50m；
a'──截面I—I在基底的投影长度，取 a'=2。00m.
P──截面I-I处的基底反力；

工作状态下：
P=193.51×（32。61—2。50)/(3×2。61)=131.76kN/m2；
M=2.502×[（2×7+2)×(1.35×193.51+1。35×131。76—2×1.35×2082.50/72）+（1.35×193。51-1。35×131.76）×7]/12
=3006。98kN.m
非工作状态下:
P=162。72×（32.47-2.50)/(3×2.46890386292009）=107。79kN/m2；
M=2。502×［(2×7+2）×（1。35×162。72+1。35×107。79-2×1。35×2082。5/72）+(1.35×162.72-1。35×107。79)×7］/12
=2239.37kN.m
2. 配筋面积计算，公式如下:
依据《混凝土结构设计规范》GB 50010-2010

式中 α1──系数，当混凝土强度不超过C50时，α1取为1。0，当混凝土强度等级为C80时,
α1取为0。94，期间按线性内插法确定；
fc──混凝土抗压强度设计值；
h0──承台的计算高度。
经过计算得：
αs=3006.98×106/(1.00×16。70×7.00×103×16502)=0.009
ξ=1-（1-2×0。009）0.5=0。009
γs=1-0.009/2=0.995
As=3006.98×106/（0.995×1650×300.00）=6103。68mm2。

六。 地基变形计算
规范规定：当地基主要受力层的承载力特征值(fak）不小于130kPa或小于130kPa但有地区经验，且黏性土的状态不低于可塑（液性指数IL不大于0.75)、砂土的密实度不低于稍密时,可不进行塔机基础的天然地基变形验算，其他塔机基础的天然地基均应进行变形验算。
塔吊计算满足要求！
