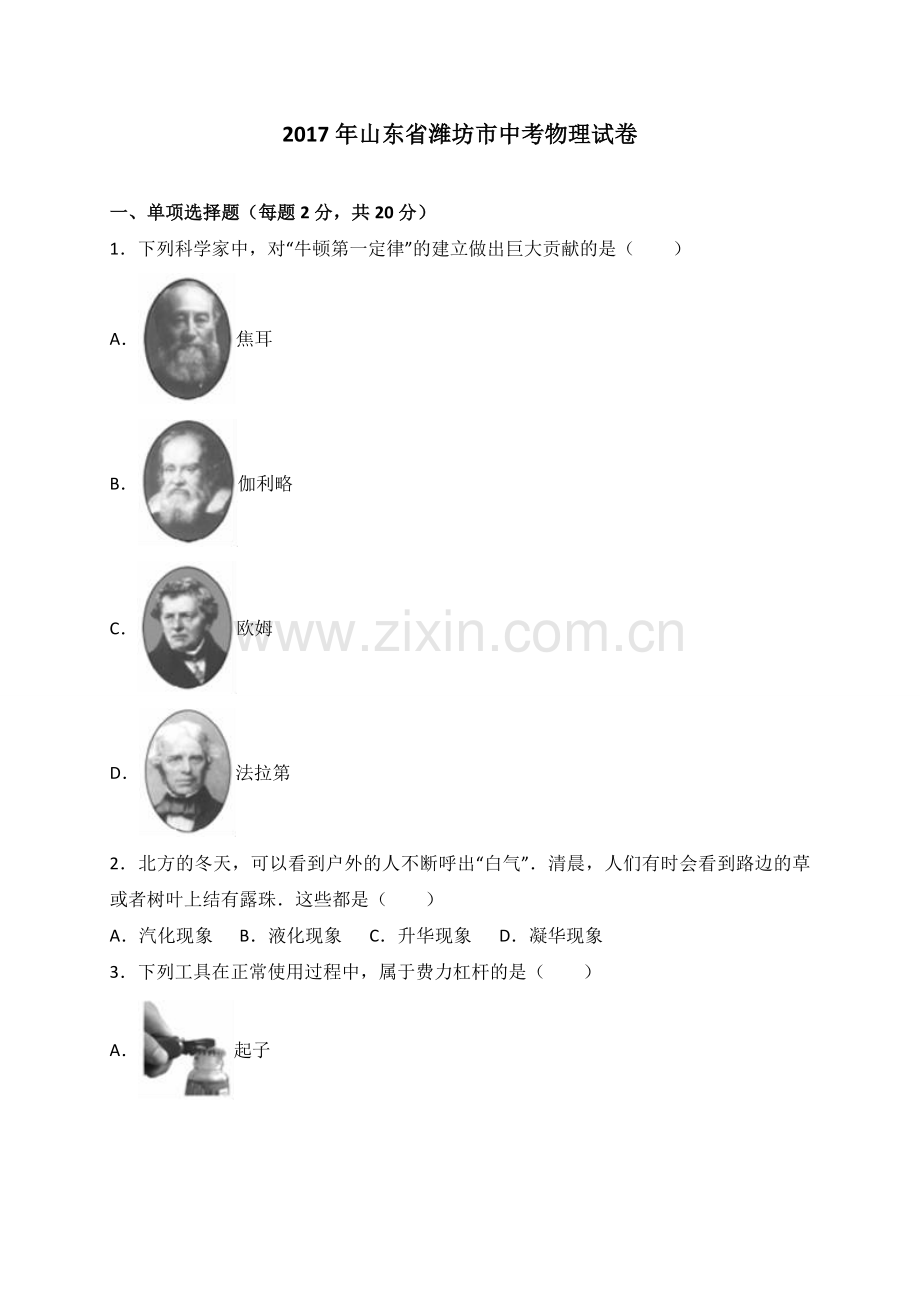

2017年山东省潍坊市中考物理试卷一、单项选择题（每题2分，共20分）1下列科学家中，对“牛顿第一定律”的建立做出巨大贡献的是（）A焦耳B伽利略C欧姆D法拉第2北方的冬天，可以看到户外的人不断呼出“白气”清晨，人们有时会看到路边的草或者树叶上结有露珠这些都是（）A汽化现象B液化现象C升华现象D凝华现象3下列工具在正常使用过程中，属于费力杠杆的是（）A起子B核桃夹C钳子D食品夹4小丽面向穿衣镜，站在镜前60cm处，镜中的像与她相距（）A30cmB60cmC90cmD120cm5下列家用电器中，利用电流热效应工作的是（）A抽油烟机B电视机C电饭锅D电风扇6“珍爱生命，注意安全”是同学们日常生活中必须具备的意识下列有关安全用电的说法，不符合要求的是（）A电线和用电器达到使用寿命后要及时更换B更换灯泡，搬动电器前要先断开电源开关C放风筝时要远离高压电线D雷雨天气要尽快到大树下避雨7如图所示，验电器箔片闭合小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开下列说法正确的是（）A丝绸摩擦过的玻璃棒带负电B金属箔张片开是由于两箔片都带正电荷而互相排斥C此过程中，玻璃棒上的正电荷移动到了箔片上D此过程中，瞬间产生的电流方向是从箔片流向玻璃棒8如图是四冲程汽油机的剖面图，它是由吸气、压缩、做功、排气四个冲程不断循环来保证连续工作的其中内能转化为机械能的是（）A吸气冲程B压缩冲程C做功冲程D排气冲程9声音可以传递能量与信息下列实例利用声传递能量的是（）A利用超声波清洗机清洗眼镜B医生通过听诊器给病人诊病C利用超声波检测锅炉有无裂纹D盲人利用超声导盲仪探测前进道路上的障碍物10某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝下列说法正确的是（）AS1、S2闭合时，电饭锅处于加热状态BS1、S2闭合时，电饭锅处于保温状态CS1闭合、S2断开时，电饭锅处于加热状态DS1断开、S2闭合时，电饭锅处于保温状态二、多项选择题（每题4分，共28分）11清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，否则，可能会发生危险，因为它的实际深度会超过你看到的深度这里涉及到一个很重要的光学规律以下实例也涉及到这个规律的是（）A水中筷子被“折断”B自行车尾灯格外亮C激光引导掘进方向D瞄准鱼的下方才能叉到鱼12如图所示，对于下列实验中所描述的物理过程，说法正确的是（）A试管内的水蒸气推动塞子冲出去时，水蒸气的内能减小B抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明空气比二氧化氮的密度大C给瓶内打气，瓶内的空气推动塞子跳起来时，瓶内空气的内能减小D厚玻璃管中的空气被压缩时，管内空气的内能减小13下列实验中，可以用来证明大气压强存在的是（）A瓶中燃烧浸过酒精的棉花，鸡蛋剥皮堵住瓶口，鸡蛋被吸入瓶中B用一纸片盖住倒满水的杯口，快速倒置，纸片将水托住C两端开口的塑料管，将一端扎上橡皮膜并倒入水，橡皮膜向下凸出D提起水平接触水面的玻璃板，需要的力大于玻璃板的重力14如图所示，在“探究什么情况下磁可以生电”的实验中，导线ab与灵敏电流计组成闭合电路，蹄形磁体放置在水平桌面上保持静止时，下列说法正确的是（）A导线ab静止不动，电流计指针不偏转B导线ab在水平方向运动，电流计指针可能会发生偏转C导线ab在竖直方向运动，电流计指针可能会发生偏转D电流计指针的偏转方向与导线ab的运动方向有关15如图所示，用一滑轮组在5s内将一重为200N的物体向上匀速提起2m，不计动滑轮及绳自重，忽略摩擦下列说法正确的是（）A物体上升的速度是2.5m/sB拉力F大小为100NC拉力F的功率为80WD拉力F的功率为40W16如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定当闭合开关，滑动变阻器滑片向b端移动时，下列判断正确的是（）A电流表的示数变大BR1与R2消耗的电功率之和增大CR1与R2消耗的电功率之和减小D电压表V1示数的减少量等于V2示数的增加量17如图所示，长木板放在水平桌面上，木块放在长木板上，砝码放在木块上现用2N的力F水平拉木块，木块、砝码、长木板均保持静止，此状态下，下列说法正确的是（）A木块对砝码的摩擦力为2NB长木板对木块的摩擦力为2NC桌面对长木板的摩擦力为2ND桌面对长木板的摩擦力为0三、解答题（共1小题，满分5分）18科普阅读题：阅读下列短文“墨子号”与“天宫二号” 人类一直向往插上翅膀，飞向太空，探索宇宙的奥秘我国的太空探索技术一走在世界前列 2016年8月16日1时40分，我国在酒泉卫星发射中心用运载火箭将“墨子号”卫星发射升空，“墨子号”先在火箭强大推力的作用下加速上升，到达预定轨道后与火箭成功分离，绕地球做圆周运动它是世界首颗量子科学实验卫星 仅隔1个月后的中秋夜22时04分，运载火箭又从酒泉卫星发射中心腾空而起，约575秒后，“天宫二号”与火箭成功分离，进入预定轨道“天宫二号”的主要任务是与“神州十一号”载人飞船交会对接，完成两名航天员进行30天中期驻留；与货运飞船交会对接，进行推进剂补加；在航天员驻留期间，开展维修性技术实验，及舱内其他实验项目；搭载14个科学实验，开展空间技术应用它也担负着量子通讯实验的使命，量子通讯的信息传输速度尽管不会超过光速，但会大大加强通信的安全性 量子卫星首席科学家潘建伟院士说，墨子最早提出光沿直线传播，设计了小孔成像实验，奠定了光通信、量子通信的基础“墨子号”以中国古代伟大科学家墨子的名字命名，提升了中华民族的文化自信回答下列问题：（1）升空的“墨子号”与火箭分离前，“墨子号”的动能 ，机械能 （选填“增大”“不变”或“减小”）（2）“天宫二号”与货运飞船交会对接时，以“天宫二号”为参照物，货运飞船是 的；以地球为参照物，货运飞船是 的（选填“运动”或“静止”）（3）写出除小孔成像外，能说明“光沿直线传播”的一个实例 四、作图与实验题（共20分）19在图中画出重为G的小球所受重力的示意图20在图中标出磁感线的方向及小磁针的N极21如图所示是探究“凸透镜成像规律”的实验装置，凸透镜的焦距为10cm，点燃的蜡烛与凸透镜固定不动移动光屏，直到烛焰在光屏上成清晰的像，则该像是 、 的实像；遵从这一成像原理的是 （选填“照相机”“投影仪”或“放大镜”）22现要测量小灯泡的功率小薇同学选择了满足这个实验要求的器材，并连接了部分电路，如图甲所示（1）请添加一根导线，完成图甲所示的实验电路的连接（2）闭合开关前，滑动变阻器的滑片应滑至 端（选填“a”或“b”）（3）闭合开关，调节滑动变阻器，当电压表示数为1.9V时，电流表示数如图乙所示，为 A，此时小灯泡的功率为 W23同学们在制作电动机模型时，把一段粗漆包线烧成约3cm2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm然后，用小刀刮两端引线的漆皮用硬金属丝做两个支架，固定在硬纸板上两个支架分别与电池的两极相连把线圈放在支架上，线圈下放一块强磁铁，如图所示给线圈通电并用手轻推一下，线圈就会不停的转下去（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是 （填选项“A”或“B”）A两端全刮掉 B一端全部刮掉，另一端只刮半周（2）线圈在转动过程中 能转化为 能（3）小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因 24某兴趣小组的同学用斜面、小车、长刻度尺、录像机等，研究“斜面上运动的物体，运动路程和通过这段路程所用时间的关系”，如图甲所示在斜面一侧沿斜面方向固定一长刻度尺，刻度为0的位置在上方，并将该位置作为释放小车的位置打开录像机的录像功能，并面向刻度尺录像通过播放视频可以确定小车在不同时刻的位置（1）视频显示，小车从0刻度处运动到0.20m刻度处，用时1s，该过程小车的平均速度是 m/s（2）通过视频查找出小车5次的位置，小车从开始运动到各个位置的路程s和对应时间t如下表所示，表中第三行数据作为对应时间的平方s/m00.050.200.450.80t/s00.501.001.502.00t2/s200.251.002.254.00根据表中数据，在坐标纸上做出小车运动的st2图象经分析可得，小车在斜面上从静止开始运动时，小车运动的路程s与时间的平方t2的关系式是 五.计算题25某品牌的电热水壶铭牌如表所示，电热水壶正常工作时，将水壶中的额定容量的水加热至沸腾已知室温与水的初温皆为20，水的比热容c水=4.2103J/（kg），水的密度水=1.0103kg/m3型号LL8015额定电压220V额定功率1360W额定频率50Hz额定容量1.0L（1）求水吸收的热量；（2）通过计算判断，加热时间是否可能为200s26如图所示，斜面长s=1.5m，高h=0.3m建筑工人将重G=500N的货物箱，用绳子从地面匀速拉到顶端时，沿斜面向上的拉力F=150N忽略绳子重力求：（1）该过程拉力F做的功；（2）该装置的机械效率；（3）货物箱在斜面上受的摩擦力大小27边长为0.1m的正方体木块，漂浮在水面上时，有的体积露出水面，如图甲所示将木块从水中取出，放入另一种液体中，并在木块表面上放一重2N的石块静止时，木块上表面恰好与液面相平，如图乙所示取g=10N/kg，已知水的密度水=1.0103kg/m3求：（1）图甲中木块受的浮力大小；（2）图乙中液体的密度；（3）图乙中木块下表面受到液体的压强28如图所示电路中，电源电压保持不变，R0为定值电阻，灯泡L的额定电压UL=6V断开S1，闭合S2、S3，移动滑动变阻器的滑片，当电流表示数I1=0.2A时，电压表的示数U1=4.8V闭合S1、S2、S3，滑片滑至最右端时，灯泡L正常发光，电流表的示数I2=0.75A断开S3，闭合S1、S2，在移动滑片的过程中，当电流表示数分别为I、2I时，滑动变阻器的电功率均为P同忽略灯泡电阻随温度的变化求：（1）定值电阻R0的阻值；（2）灯泡L的额定电流IL；（3）滑动变阻器的电功率P同2017年山东省潍坊市中考物理试卷参考答案与试题解析一、单项选择题（每题2分，共20分）1下列科学家中，对“牛顿第一定律”的建立做出巨大贡献的是（）A焦耳B伽利略C欧姆D法拉第【考点】6J：牛顿第一定律【分析】焦耳定律、欧姆定律及法拉第的电磁感应实验，均与电及磁有关，伽利略的斜面实验为牛顿第一定律奠定了基础【解答】解：根据所学知识，焦耳、欧姆、法拉第与电及磁的知识有关，伽利略、笛卡尔的实验为牛顿第一定律的得出奠定了基础故ACD错误，B正确故选B2北方的冬天，可以看到户外的人不断呼出“白气”清晨，人们有时会看到路边的草或者树叶上结有露珠这些都是（）A汽化现象B液化现象C升华现象D凝华现象【考点】1M：液化及液化现象【分析】物质由气态变成液态的过程叫做液化，分析各选项中物质的状态的先后变化，就可得到正确选项【解答】解：户外的人不断呼出“白气”以及露珠是液态的，是由人呼出的水蒸气或空气中的水蒸气遇冷凝结而成的小水滴，属于液化现象故ACD错误，B正确故选B3下列工具在正常使用过程中，属于费力杠杆的是（）A起子B核桃夹C钳子D食品夹【考点】7O：杠杆的分类【分析】结合生活经验和图片，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆【解答】解：A、起子在使用时，动力臂大于阻力臂，属于省力杠杆；B、核桃钳在使用时，动力臂大于阻力臂，属于省力杠杆；C、钳子在使用时，动力臂大于阻力臂，属于省力杠杆；D、食品夹在使用时，动力臂小于阻力臂，属于费力杠杆故选D4小丽面向穿衣镜，站在镜前60cm处，镜中的像与她相距（）A30cmB60cmC90cmD120cm【考点】AE：平面镜成像的特点、原理、现象及其实验方案【分析】平面镜成像时，成等大正立的虚像，且像距与物距是相等的【解答】解：在平面镜成像时，像距与物距是相等的，此时物距为60cm，则像距为60cm，那么镜中的像到小丽本人的距离为60cm+60cm=120cm故选D5下列家用电器中，利用电流热效应工作的是（）A抽油烟机B电视机C电饭锅D电风扇【考点】JG：电热【分析】电流的热效应就是把电能转化为内能【解答】解：抽油烟机、电风扇、主要是把电能转化为机械能，电视机主要是把电能转化为声能和光能，只有电饭锅是把电能转化为内能，是利用电流的热效应故ABD不符合题意，C符合题意故选C6“珍爱生命，注意安全”是同学们日常生活中必须具备的意识下列有关安全用电的说法，不符合要求的是（）A电线和用电器达到使用寿命后要及时更换B更换灯泡，搬动电器前要先断开电源开关C放风筝时要远离高压电线D雷雨天气要尽快到大树下避雨【考点】IV：安全用电原则【分析】（1）保险装置、插座、导线、家用电器等老化后要及时更换，防止发生触电事故（2）更换灯泡、移动用电器之前必须断开开关，防止发生触电事故；（3）安全用电的原则：不接触低压带电体，不靠近高压带电体；（4）当雷雨天，树作为地面上的“凸出物”，雷电电流通过树干就会传下来在传下来的过程中电弧放电打在人的头上，又通过人体一直传到地下去，而这样就造成了雷电灾害【解答】解：A、电线和家用电器达到使用寿命应及时更换，避免因线路老化造成短路故A符合安全用电原则B、更换灯泡、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，故B符合安全用电的原则C、不接触低压带电体，不靠近高压带电体，故放风筝时要远离高压电线，故C符合安全用电的原则；D、在大树下避雨，因为大树和人体都是电的良导体，雷电极易通过突起的大树传向人体，而造成雷电灾害故D不符合安全用电原则故选 D7如图所示，验电器箔片闭合小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开下列说法正确的是（）A丝绸摩擦过的玻璃棒带负电B金属箔张片开是由于两箔片都带正电荷而互相排斥C此过程中，玻璃棒上的正电荷移动到了箔片上D此过程中，瞬间产生的电流方向是从箔片流向玻璃棒【考点】HA：验电器的原理及使用；HE：电流的方向【分析】（1）人们规定，用丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电；（2）电荷规律：同种电荷相排斥，异种电荷相吸引；（3）验电器箔片上的电子转移到玻璃棒上；（4）正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反【解答】解：A、用丝绸摩擦过的玻璃棒带正电，故A错误；CD、玻璃棒带正电，是因为缺少电子，玻璃棒与验电器接触后，验电器两箔片上的电子会转移玻璃棒上（则两箔片因为失去电子而带正电），因为电流方向与电子定向移动的方向相反，故瞬间电流的方向从玻璃棒到验电器的箔片，故CD错误B、据验电器的原理和前面的分析可知，金属箔张开是因为两箔片都带正电荷而互相排斥，故B正确；故选B8如图是四冲程汽油机的剖面图，它是由吸气、压缩、做功、排气四个冲程不断循环来保证连续工作的其中内能转化为机械能的是（）A吸气冲程B压缩冲程C做功冲程D排气冲程【考点】GM：内燃机的四个冲程【分析】汽油机的四个冲程中只有两个冲程伴随有能量的转化压缩冲程中活塞向上运动，汽油和空气的混合物被压缩，内能增大，温度升高，活塞运动的动能转化为混合气体的内能；做功冲程中，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞运动，燃气的内能转化为活塞运动的动能【解答】解：在压缩冲程末，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞向下运动，对外做功，在这个过程中，燃气推动活塞做功，燃气的内能减少，温度降低，燃气的内能转化为活塞的机械能；所以，内能转化为机械能的是做功冲程故选C9声音可以传递能量与信息下列实例利用声传递能量的是（）A利用超声波清洗机清洗眼镜B医生通过听诊器给病人诊病C利用超声波检测锅炉有无裂纹D盲人利用超声导盲仪探测前进道路上的障碍物【考点】9N：声与能量【分析】声波可以传递信息，是指告诉我们什么，也就是传递了信息，如医生通过听诊器给病人诊病；声波可以传递能量是指可以改变什么，也就是传递了能量，如超声波洁牙，清洗眼镜等【解答】解：A、利用超声波清洗眼镜，利用了声波可以传递能量，故A符合题意B、医生通过听诊器给病人诊病，是利用声波能够传递信息，故B不符合题意；C、用超声波检查锅炉内有没有裂纹，是利用声波能传递信息；故C不符合题意；D、盲人利用超声导盲仪探测前进道路上的障碍物，是利用声波能传递信息；故D不符合题意故选A10某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝下列说法正确的是（）AS1、S2闭合时，电饭锅处于加热状态BS1、S2闭合时，电饭锅处于保温状态CS1闭合、S2断开时，电饭锅处于加热状态DS1断开、S2闭合时，电饭锅处于保温状态【考点】J7：电功率【分析】根据P=可知，在电源电压不变时，电路中电阻越小，电功率越大，即为加热状态，反之为保温状态据此分析判断【解答】解：由电路图可知，当S1、S2闭合时，R1短路，电路中只有R2；当S1闭合、S2断开时，R1，R2串联，S1断开、S2闭合时，整个电路断开，电饭锅不工作；可见，当S1、S2闭合时，电路中电阻最小，当S1闭合、S2断开时，电路中电阻较大，由P=可知，当S1、S2闭合时，电功率最大，处于加热状态；当S1闭合、S2断开时，电功率较小，处于保温状态故A正确、BCD错故选A二、多项选择题（每题4分，共28分）11清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，否则，可能会发生危险，因为它的实际深度会超过你看到的深度这里涉及到一个很重要的光学规律以下实例也涉及到这个规律的是（）A水中筷子被“折断”B自行车尾灯格外亮C激光引导掘进方向D瞄准鱼的下方才能叉到鱼【考点】AM：光的折射现象及其应用【分析】（1）当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：水中筷子被“折断”、看水里的鱼比实际位置浅等；（2）自行车的尾灯是由相互垂直的平面镜组合而成的，利用光的反射将射来的光按照原来的方向再次反射回去，进入自行车后面的汽车司机或摩托车司机眼中，就可以看清自行车，从而避免交通事故；（3）利用光的直线传播来进行分析，如激光引导掘进方向等【解答】解：清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，否则，可能会发生危险，因为它的实际深度会超过你看到的深度这里涉及到一个很重要的光学规律_光的折射A、斜插入水中的筷子好像折断了，是光的折射现象，故A符合题意；B、自行车尾灯有很多相互垂直的平面镜组成，无论从哪个方向射来的光都能被沿原路反射回去，利用了光的反射原理，故B不符合题意；C、激光引导掘进机前进，是利用了光沿直线传播的原理，故C不符合题意；D、瞄准鱼的下方才能叉到鱼，是光的折射现象，故D符合题意；故选AD12如图所示，对于下列实验中所描述的物理过程，说法正确的是（）A试管内的水蒸气推动塞子冲出去时，水蒸气的内能减小B抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明空气比二氧化氮的密度大C给瓶内打气，瓶内的空气推动塞子跳起来时，瓶内空气的内能减小D厚玻璃管中的空气被压缩时，管内空气的内能减小【考点】G9：做功改变物体内能；GW：扩散现象【分析】（1）根据温度与内能的关系和做功可以改变物体的内能角度分析解答问题；（2）分子在不停的做无规则运动；（3）做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小【解答】解：A、图中试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，温度降低，；故A正确；B、抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明分子在不停的做无规则运动，故B错误；C、给瓶内打气，瓶内的空气推动塞子跳起来时，空气对活塞做功，空气的内能减小；故C正确；D、图中厚玻璃内的空气被压缩时，活塞对空气做功，瓶内空气温度升高，空气的内能增加；故D错误故选AC13下列实验中，可以用来证明大气压强存在的是（）A瓶中燃烧浸过酒精的棉花，鸡蛋剥皮堵住瓶口，鸡蛋被吸入瓶中B用一纸片盖住倒满水的杯口，快速倒置，纸片将水托住C两端开口的塑料管，将一端扎上橡皮膜并倒入水，橡皮膜向下凸出D提起水平接触水面的玻璃板，需要的力大于玻璃板的重力【考点】8E：大气压强的存在【分析】大气压强是由于空气具有重力和流动性而产生的，例如吸盘、瓶吞鸡蛋、马德堡半球实验等【解答】解：A、浸过酒精的棉花燃烧时，使瓶内的气体受热膨胀，一部分空气跑到瓶外，用鸡蛋封住瓶口，瓶内的棉花停止燃烧，瓶内气体温度降低，压强减小，此时瓶内气压小于瓶外大气压，在大气压的作用下鸡蛋被压入瓶中故A符合题意；B、用一纸片盖住倒满水的杯口，快速倒置，纸片将水托住，是因为水排出了杯子内的空气，在大气压的作用下纸片掉不下来，说明了大气压强的存在，故B符合题意；C、两端开口的塑料管，将一端扎上橡皮膜并倒入水，橡皮膜向下凸出，说明水对橡皮膜有一个向下的压强，与大气压无关，故C不符合题意；D、当玻璃板与水面接触时，玻璃板与水分子之间存在作用力，当用力向上拉时，除重力外，还要克服水分子间的作用力，所以拉力比玻璃板的重力要大，反映了水分子和玻璃分子间存在引力的作用，与大气压无关，故D不符合题意故选AB14如图所示，在“探究什么情况下磁可以生电”的实验中，导线ab与灵敏电流计组成闭合电路，蹄形磁体放置在水平桌面上保持静止时，下列说法正确的是（）A导线ab静止不动，电流计指针不偏转B导线ab在水平方向运动，电流计指针可能会发生偏转C导线ab在竖直方向运动，电流计指针可能会发生偏转D电流计指针的偏转方向与导线ab的运动方向有关【考点】CU：探究电磁感应现象的实验【分析】解答本题要求知道产生感应电流的条件，电磁感应现象原理告诉我们，闭合电路的一部分导体在做切割磁感线运动时，会产生感应电流，由此可知产生电流的条件之一是导体做切割磁感线运动且所产生的感应电流的方向与磁场的方向和导体运动的方向有关【解答】解：A、导线ab静止不动，不切割磁感线，不会产生感应电流，电流计指针不偏转，故A正确；B、导线ab在水平方向运动，导线ab做切割磁感线运动，所以在电路中会有感应电流，电流表指针会偏转，故B正确；C、导线ab在竖直方向运动，即平行于磁感线运动，所以不能产生感应电流，电流表指针不会偏转，故C错误；D、导线ab分别水平向右和水平向左运动时，即在磁场方向不变的情况下，改变导体的运动方向，感应电流的方向会改变，则电流表指针偏转的方向相反，故D正确故选ABD15如图所示，用一滑轮组在5s内将一重为200N的物体向上匀速提起2m，不计动滑轮及绳自重，忽略摩擦下列说法正确的是（）A物体上升的速度是2.5m/sB拉力F大小为100NC拉力F的功率为80WD拉力F的功率为40W【考点】7!：滑轮组绳子拉力的计算；FF：功率的计算【分析】（1）由图可知，n=2，不计动滑轮及绳自重，忽略摩擦F=G；（2）由v=可求速度；（3）绳子的速度，v绳=2v物，拉力F的功率利用P=Fv可解【解答】解：由图可知，n=2，A、物体上升的速度：v=0.4m/s；故A错误；B、分析滑轮组，不计动滑轮及绳自重，忽略摩擦拉力F大小F=G=200N=100N，故B正确；CD、绳子的速度，v绳=2v物=20.4m/s=0.8m/s，拉力F的功率：P=Fv=100N0.8m/s=80W，故C正确，D错误故选BC16如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定当闭合开关，滑动变阻器滑片向b端移动时，下列判断正确的是（）A电流表的示数变大BR1与R2消耗的电功率之和增大CR1与R2消耗的电功率之和减小D电压表V1示数的减少量等于V2示数的增加量【考点】IZ：电路的动态分析【分析】ABC、分析电路的连接，由滑动变阻器滑片向b端移动时，判断R2变化，根据电阻的串联，判断总电阻变化，由欧姆定律，判断电路中电流即电流表示数变经；因R1与R2消耗的电功率之和即电路的总功率，根据P=UI，确定电路的总功率变化；D、根据串联电路电压的规律：电源电压（不变）等于各部分的电压之和分析【解答】解：由图可知，R1与R2串联，电压表V1测R1的电压，电压表V2测R2的电压，电流表测电路中的电流；ABC、电源电压恒定，当闭合开关，滑动变阻器滑片向b端移动时，R2变大，根据电阻的串联，总电阻变大，由欧姆定律可知，电路中电流变小，即电流表示数变小，A错误；根据P=UI可知，电路的总功率变小，即R1与R2消耗的电功率之和变小，故B错误；C正确；D、由前面分析可知，滑动变阻器滑片向b端移动时，电路中电流变小，由U1=IR1可知，R1两端的电压减小，即V1示数变小；在串联电路中，电源电压（不变）等于各部分电压之和，所以，电压表V1示数的减少量等于V2示数的增加量，故D正确故选CD17如图所示，长木板放在水平桌面上，木块放在长木板上，砝码放在木块上现用2N的力F水平拉木块，木块、砝码、长木板均保持静止，此状态下，下列说法正确的是（）A木块对砝码的摩擦力为2NB长木板对木块的摩擦力为2NC桌面对长木板的摩擦力为2ND桌面对长木板的摩擦力为0【考点】7D：摩擦力的大小【分析】静摩擦力大小与外力大小有关，根据物体处于平衡状态，据此做出判断【解答】解：A、用2N的力F水平拉木块，木块、砝码、长木板均保持静止，此状态下，砝码相对木块静止，水平方向没有运动趋势，木块对砝码的摩擦力为0，故A错误；B、用2N的力F水平拉木块，木块静止，拉力与长木板之间有相对运动趋势，摩擦力等于拉力，长木板对木块的摩擦力为2N，故B正确；C、D、由B分析，长木板对木块的摩擦力为2N，木块对长木板的摩擦力是2N，它们是相互作用力，对长木板受木块对长木板的摩擦力是2N，由于长木板静止，处于平衡状态，即桌面对长木板的摩擦力为2N，故C正确，D错误故选BC三、解答题（共1小题，满分5分）18科普阅读题：阅读下列短文“墨子号”与“天宫二号” 人类一直向往插上翅膀，飞向太空，探索宇宙的奥秘我国的太空探索技术一走在世界前列 2016年8月16日1时40分，我国在酒泉卫星发射中心用运载火箭将“墨子号”卫星发射升空，“墨子号”先在火箭强大推力的作用下加速上升，到达预定轨道后与火箭成功分离，绕地球做圆周运动它是世界首颗量子科学实验卫星 仅隔1个月后的中秋夜22时04分，运载火箭又从酒泉卫星发射中心腾空而起，约575秒后，“天宫二号”与火箭成功分离，进入预定轨道“天宫二号”的主要任务是与“神州十一号”载人飞船交会对接，完成两名航天员进行30天中期驻留；与货运飞船交会对接，进行推进剂补加；在航天员驻留期间，开展维修性技术实验，及舱内其他实验项目；搭载14个科学实验，开展空间技术应用它也担负着量子通讯实验的使命，量子通讯的信息传输速度尽管不会超过光速，但会大大加强通信的安全性 量子卫星首席科学家潘建伟院士说，墨子最早提出光沿直线传播，设计了小孔成像实验，奠定了光通信、量子通信的基础“墨子号”以中国古代伟大科学家墨子的名字命名，提升了中华民族的文化自信回答下列问题：（1）升空的“墨子号”与火箭分离前，“墨子号”的动能增大，机械能增大（选填“增大”“不变”或“减小”）（2）“天宫二号”与货运飞船交会对接时，以“天宫二号”为参照物，货运飞船是运动的；以地球为参照物，货运飞船是运动的（选填“运动”或“静止”）（3）写出除小孔成像外，能说明“光沿直线传播”的一个实例影子的形成【考点】FN：动能和势能的大小变化；53：运动和静止的相对性；A2：光在均匀介质中直线传播【分析】（1）根据影响动能和重力势能的因素分析两者的变化，根据机械能等于动能和势能之和分析机械能的变化；（2）判断物体是运动的还是静止的，要看它和参照物之间的位置关系，如果位置变化了，说明该物体是运动的，否则是静止的；（3）光在同种、均匀、透明介质中沿直线传播，光的直线传播所形成的现象有：影子的形成、日食、月食、小孔成像等【解答】解：（1）升空的“墨子号”与火箭分离前，它们一起加速上升，“墨子号”的质量不变，速度变大，高度不断增大，则动能和重力势能都增大，机械能增大；（2）“天宫二号”与货运飞船交会对接时，两者之间的距离逐渐减小，直至对接完成；此过程中，以“天宫二号”为参照物，货运飞船的位置不断变化，则货运飞船是运动的；以地球为参照物，货运飞船的位置不断变化，则货运飞船是运动的；（3）光的直线传播所形成的现象有：影子的形成、日食、月食、小孔成像等故答案为：（1）增大；增大；（2）运动；运动；（3）影子的形成（合理即可）四、作图与实验题（共20分）19在图中画出重为G的小球所受重力的示意图【考点】6H：力的示意图【分析】根据重力的方向是竖直向下的，过重心做竖直向下的力即可【解答】解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：20在图中标出磁感线的方向及小磁针的N极【考点】CA：通电螺线管的磁场；C7：磁感线及其特点【分析】根据电源的正负极判断电流的流向，再利用安培定则判断螺线管的极性，最后确定小磁针的极性【解答】解：如图，电流从螺线管右侧流向左侧，用右手握住螺线管，使四指环绕的方向与电流的方向相同，此时拇指所指的一端就是螺线管的N极，图中螺线管右端为N极，左端为S极磁感线在螺线管外部总是从N极指向S极，根据异名磁极相互吸引，小磁针靠近螺线管N极的一端为S极，另一端为N极，如图所示21如图所示是探究“凸透镜成像规律”的实验装置，凸透镜的焦距为10cm，点燃的蜡烛与凸透镜固定不动移动光屏，直到烛焰在光屏上成清晰的像，则该像是倒立、缩小 的实像；遵从这一成像原理的是照相机（选填“照相机”“投影仪”或“放大镜”）【考点】B7：凸透镜成像规律及其探究实验【分析】根据凸透镜成像的三种情况和应用进行判断：u2f，成倒立、缩小的实像2fuf，成倒立、放大的实像uf，成正立、放大的虚像【解答】解：凸透镜位于50cm刻线处，蜡烛移至20cm刻度线处，物距u=50cm20cm=30cm，凸透镜的焦距是10cm，u2f，成倒立、缩小的实像，照相机就是用到了该原理故答案为：倒立；缩小；照相机22现要测量小灯泡的功率小薇同学选择了满足这个实验要求的器材，并连接了部分电路，如图甲所示（1）请添加一根导线，完成图甲所示的实验电路的连接（2）闭合开关前，滑动变阻器的滑片应滑至b端（选填“a”或“b”）（3）闭合开关，调节滑动变阻器，当电压表示数为1.9V时，电流表示数如图乙所示，为0.2A，此时小灯泡的功率为0.38W【考点】JF：电功率的测量【分析】（1）根据电源电压确定电压表量程与灯并联；（2）为保护电路，闭合开关前，滑动变阻器的滑片应滑至阻值最大处；（3）根据图乙电流表小量程读数，根据P=UI求灯的功率【解答】解：（1）因电源电压为3V，故电压表选用小量程与小灯泡并联，如下图所示：（2）为保护电路，闭合开关前，滑动变阻器的滑片应滑至阻值最大处，即 b端；（3）当电压表示数为1.9V时，电流表示数如图乙所示，图中电流表选用小量程，分度值为0.02A，示数为0.2A，此时小灯泡的功率为：P=UI=1.9V0.2A=0.38W故答案为：（1）如上图所示；（2）b；（3）0.2；0.3823同学们在制作电动机模型时，把一段粗漆包线烧成约3cm2cm的矩形线圈，漆包线在线圈的两端各伸出约3cm然后，用小刀刮两端引线的漆皮用硬金属丝做两个支架，固定在硬纸板上两个支架分别与电池的两极相连把线圈放在支架上，线圈下放一块强磁铁，如图所示给线圈通电并用手轻推一下，线圈就会不停的转下去（1）在漆包线两端用小刀刮去引线的漆皮，刮线的要求是B（填选项“A”或“B”）A两端全刮掉 B一端全部刮掉，另一端只刮半周（2）线圈在转动过程中电能转化为机械能（3）小华组装好实验装置，接通电源后，发现线圈不能转动，写出一条可能造成该现象的原因电源电压较低、磁场太弱或开始线圈处在平衡位置【考点】CN：直流电动机的构造和工作过程【分析】（1）为了使线圈持续转动，将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用，另一个半周利用惯性转动（2）线圈在转动过程中机电转化为机械能（3）线圈不转动的原因可能是无电流、磁场太弱、开始线圈处在平衡位置【解答】解：（1）在实验中影响线圈的转向的因素有电流的方向和磁
