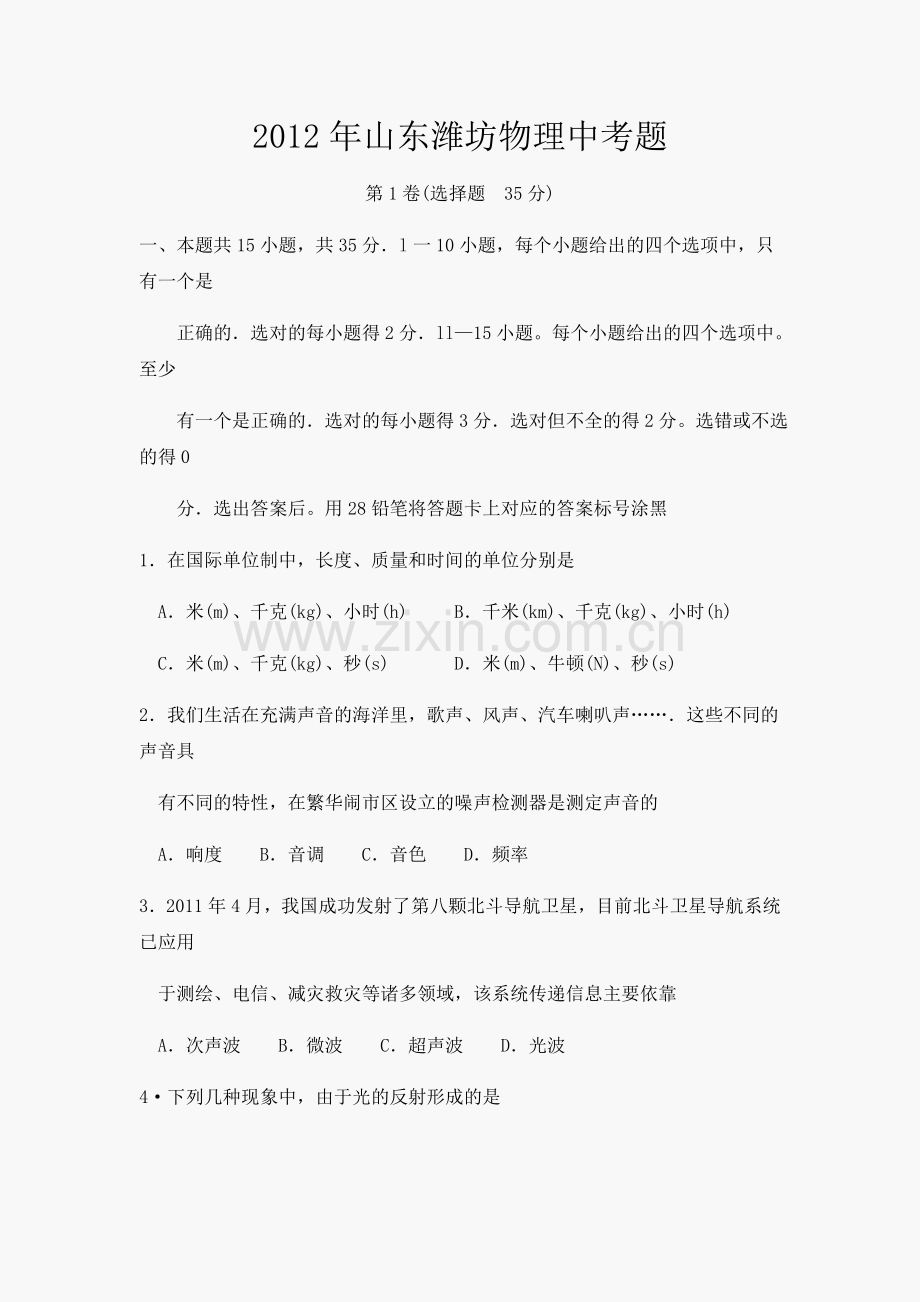

2012年山东潍坊物理中考题
第1卷(选择题 35分)
一、本题共15小题，共35分．l一10小题，每个小题给出的四个选项中，只有一个是
正确的．选对的每小题得2分．ll—15小题。每个小题给出的四个选项中。至少
有一个是正确的．选对的每小题得3分．选对但不全的得2分。选错或不选的得0
分．选出答案后。用28铅笔将答题卡上对应的答案标号涂黑
1．在国际单位制中，长度、质量和时间的单位分别是
A．米(m)、千克(kg)、小时(h) B．千米(km)、千克(kg)、小时(h)
C．米(m)、千克(kg)、秒(s) D．米(m)、牛顿(N)、秒(s)
2．我们生活在充满声音的海洋里，歌声、风声、汽车喇叭声……．这些不同的声音具
有不同的特性，在繁华闹市区设立的噪声检测器是测定声音的
A．响度 B．音调 C．音色 D．频率
3．2011年4月，我国成功发射了第八颗北斗导航卫星，目前北斗卫星导航系统已应用
于测绘、电信、减灾救灾等诸多领域，该系统传递信息主要依靠
A．次声波 B．微波 C．超声波 D．光波

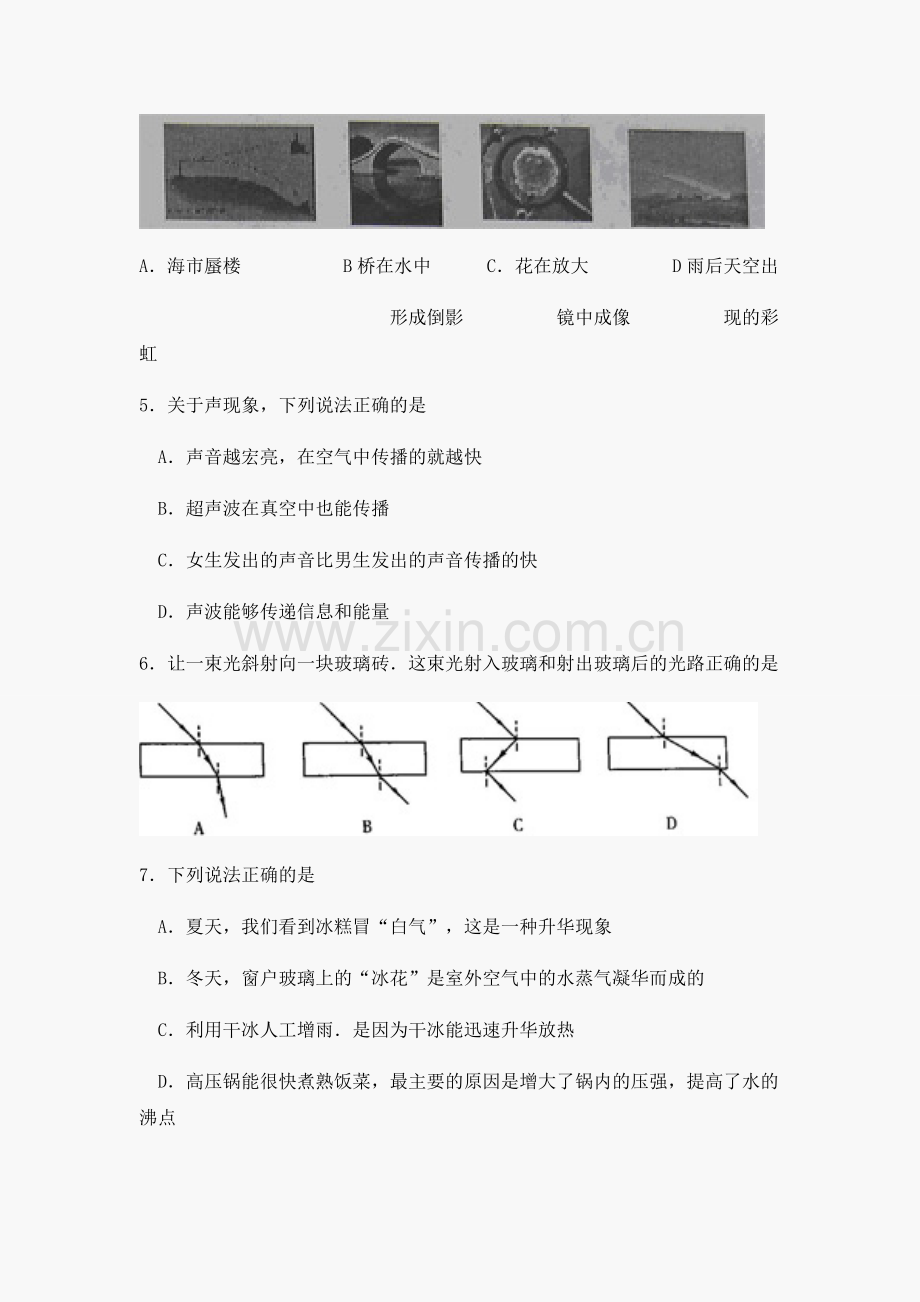

4·下列几种现象中，由于光的反射形成的是

A．海市蜃楼 B桥在水中 C．花在放大 D雨后天空出
形成倒影 镜中成像 现的彩虹
5．关于声现象，下列说法正确的是
A．声音越宏亮，在空气中传播的就越快
B．超声波在真空中也能传播
C．女生发出的声音比男生发出的声音传播的快
D．声波能够传递信息和能量
6．让一束光斜射向一块玻璃砖．这束光射入玻璃和射出玻璃后的光路正确的是

7．下列说法正确的是
A．夏天，我们看到冰糕冒“白气”，这是一种升华现象
B．冬天，窗户玻璃上的“冰花”是室外空气中的水蒸气凝华而成的
C．利用干冰人工增雨．是因为干冰能迅速升华放热
D．高压锅能很快煮熟饭菜，最主要的原因是增大了锅内的压强，提高了水的沸点
8．如图所示，小车处在水平桌面上，用轻绳跨过定滑轮与钩码相连，在轻绳的拉力作

用下沿桌面做匀速运动．若突然剪断轻绳，则小车
A．将继续向前匀速运动
B．运动的将越来越慢
C．将立即停止运动
D．受的摩擦力将越来越大

9．如图所示，电路中R1的阻值为6Ω．闭合开关S
电流表A1的示数为1．2 A，电流
表A2的示数为0．3A，则R2的阻值是
A．18Ω B．24Ω
C．6Ω D．3Ω
10．把蜡烛放在距离凸透镜50cm的某一位置时
在透镜另一侧得到一个清晰的、倒立的、 缩
小的像．则此凸透镜的焦距不可能是
A．10cm B．20cm
C．30cm D．5cm

11．关于温度、内能和热量．以下说法正确的是
A．温度越高的物体所含的热量一定越多
B．温度相同的两个物体间不会发生热传递
C．00C的冰变成00C的水，温度不变，内能不变
D．任何物体都具有内能，通过摩擦可增大冰块的内能
12．许多物理学家在科学发展的历程中作出了杰出的贡献．下列说法符合历史事实的是
A．伽利略发现了万有引力定律
B．焦耳首先发现了电流的热效应
c．牛顿最早通过实验研究了光的色散现象
D．奥斯特首先发现了电流的磁效应
13．自行车是一种简便的交通工具，从它的构造和使用过程中，可发现许多与物理有关

的知识．下列说法正确的是
A．自行车轮胎上凹凸不平的花纹，是为了增大摩擦力
B．骑自行车上坡过程中，走“s”形路线更省力
C．自行车刹车手闸是—个费力杠杆，急刹车时要用力握紧
D．自行车上的红色尾灯能自行发光，晚上能提醒汽车司
机注意
14·市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售．矿泉水中含有人
体所需的多种矿物质，导电能力较强．纯净水是用自来水经过多层过滤后得到的饮
用水，矿物质含量较少，导电能力较差．小明根据这两种水导电能力不同这一特
点，设计了如图所示的装置，验证他家购买的水是不是矿泉水．P、Q是相同的两
根细长玻璃管，P内装满已知矿泉水，Q内装满待测的“矿泉水”．单刀双掷开关S从1拨到2时
A．若电压表示数不变，则Q内是纯净水
B．若电压表示数不变，则Q内是矿泉水
C．若电压表示数变小，则Q内是纯净水
D．若电压表示数变小，则Q内是矿泉水
15．今年入春以来，我市降水偏少，干旱较为严重．小华家利用晚上时间浇灌麦田，为了照明，他用长导线将电从家中接到田间，所接灯泡型号为220V 100W，通电后，发现该灯泡明显比家中相同型号的灯泡暗．他用电流表测得导线中的电流为0．4A，
由此可知(灯泡电阻不变)
A．导线的发热功率为10．56W
B．导线的发热功率为12W
c．灯泡的实际功率为88W
D．灯泡的实际功率为77．44W
第Ⅱ卷(非选择题共65分)
说明：第Ⅱ卷共4页．用钢笔或圆珠笔(作图可用铅笔)将解答直接写在试卷上
二、填空题l本大题共4小题，共l6分)
16， (4分)照相机镜头的作用相当于一个
透镜；显微镜的目镜是一组透镜，它的作用相
当于一个 透镜．在甲乙两幅示意图中，矫正
近视眼的是 ；矫正远视眼的是 ．(填
“甲”或“乙”)
17．(4分)发电机是根据 原理制成的．电动机是根据通电线圈在磁场中受力转动制成的．电风扇的主要部件是电动机，电风扇正常工作时，电动机把 能转化为 能和 能。
18.（4分）如图所示，用两个定滑轮和一个动滑轮组成滑轮组，每个滑
轮重为30N．用这个滑轮组把重300N的物体匀速提升2m，不计绳重及摩擦，
则拉力F大小是 N，滑轮组的机械效率为 ．

19．(4分)在一只硬纸筒上绕多匝漆包线，做成一个螺线管P，将它接人如图所示的电路中，再将小磁针放在螺线管附近，闭合开关后，小磁针静止时的指向如图中所示．请在图中标出电源的“+”、“一”极，并画出螺线管周围磁感线的分布情况(画出5条线)

三、实验题(本大题共5小题，共30分)
20．(6分)小强同学用托盘天平测量一块橡皮的质
量，调节天平平衡时，将游码调到0刻度后，发现指针
停在分度盘的右侧，如图甲所示．要使天平平衡，应使
右端的平衡螺母向 移动．天平平衡后，在左
盘放橡皮，右盘添加砝码，向右移动游码后．指针停在分度盘中央，所加砝码数值和游
码的位值如图乙所示：则橡皮的质量是 g．如果调节天平平衡时，忘记将游码
调到0刻度，则他测量的橡皮质量比真实值 。

21·(7分)在研究性学习活动中，小美同学用如图所示的电路探究导体的电阻跟
哪些因素有关．她选取了6根金属丝．其材料、规格和测得的电压、电流值如下表所
示，并计算出了每一根金属丝的电阻值．

(1)请你利用代号为①②③的三组数据，在坐标纸中画出R-L图线。
(2)金属代号为 的3根导线是用来探究导体的电阻与横截面积的关系的，金属丝代号为 的2根导线是用来探究导体电阻与材料的关系。
(3)根据表中数据所反映出的规律．可推知代号为⑦的金属丝的电阻值，请将结果填在表中。
22．(4分)小丽要研究金属圆柱体受的浮
力与浸没在水中深度h的关系，实验装置如图甲
所示．在弹簧测力计下挂一个金属圆柱体，测出
金属圆柱体的重力，然后让圆柱体缓慢地浸入水
中，从圆柱体底面刚接触水面开始，到完全浸没
水中(来接触容器底部)，记录圆柱体浸入水中
不同深度h时测力计的示数，并得到测力计示数
F1和圆柱体受的浮力F2随h变化的图像如图乙
所示，图中能够反映浮力F2随h变化的图像是 （填①或②）；从图中可以看出金属圆柱体与水的密度关系是ρ金 2ρ水。（填“>”“ <” 或“ =”）
23·(5分)蚊香生产者为了节约原料和用户使用方便，要根据蚊香的燃烧速度生
产规格不同的各种蚊香．有一种蚊香如图所示，请你设计一个实验，测出该蚊香正常
燃烧的速度，要求：
(1)写出所需要的器材；
(2)说明测量方法．
24．(8分)要测量某电阻的阻值，实验桌上有下列器材：电流表A(0—0．6A)，
电压表V(0一3V)，电源4．5v，滑动变阻器R，开关，导线，待测电阻Rx(约6Ω左
右)．实验要求：多测几组数据且两电表都不能超过其量程．
(1)根据电路图用笔画线代替导线，将实物电路连接好．

’ (2)实验时，电路中允许通过的最大电流为 A．
(3)在连接电路时，有R1（12Ω 1A)和R2(3Ω 2A)两种滑动变阻器，要保证实验顺
利进行，应选 (填R1或R2)
四、计算题(本大题共2小题，共l9分．解答时应写出必要的文字说明、公式和重要的计算步骤．只写出最后答案的不能得分)
25．(8分)研究性学习在潍坊各校广泛开展，小红对家中的电热
水壶进行了认真的观察与研究．她查看了如下表所示的电热水壶说明书
上的有关数据，并测出了容量刻度线到壶底的高度为16cm，然后加水至
容量刻线后，放到加热座上，加热座面积与壶底面积相同．她提出了以
下几个问题．请你给予解答．(壶壁厚度不计。ρ水=1．0×103kg／m3，取
g=10N/kg)
品脾
乐力迭
型号
KE-l80GD
是否调温
不可调
额定功率
1500W
电源电压
220V
重量
0.6kg
容量
1.8L
壶底面积
200cm2
品质
优
产地
江南
(1)水对壶底的压力是多大；
(2)壶对加热座的压强是多大；
(3)为把壶中开水倒入暖瓶中。
小红需将壶慢慢提高20cm，求小红
要做多少功．
26．(11分)寿光是闻名全国的蔬菜之乡，一年四季向全国各地供应优质新鲜蔬菜。右下图为寿光三元朱村所建的密封冬暖蔬菜大棚示意图．大棚东西走向，长度为
lOOm，容积为2×l03m3，大棚顶部长方形塑料薄膜的宽度为l0m．空气的比热容为
1．0×103J／(kg·oC)．
(1)天气晴朗的某天，从早上8点到中午12
点，棚内温度由150C升高到350C，塑料薄膜每平
米每小时透过的光能量平均为3×104J．透射到棚
内的光能量全部被棚内空气吸收，但由于内外温
差较大，所吸收的能量有60％又散失到大棚外．
求棚内气体的密度．
(2)阴天时，要在塑料薄膜上面覆盖厚厚的草帘，并改用电炉子为大棚取暖，大
棚内气体吸收的热量为电炉子释放热量的，要想用2h将棚内温度由l5oC升高到
35oC，需要将多少个阻值为24．2Ω的电炉子并联接人到220V的电路中?
2012年中考物理精析系列——潍坊卷
第1卷(选择题 35分)
一、本题共15小题，共35分．l一10小题，每个小题给出的四个选项中，只有一个是
正确的．选对的每小题得2分．ll—15小题。每个小题给出的四个选项中。至少
有一个是正确的．选对的每小题得3分．选对但不全的得2分。选错或不选的得0
分．选出答案后。用28铅笔将答题卡上对应的答案标号涂黑
1．在国际单位制中，长度、质量和时间的单位分别是
A．米(m)、千克(kg)、小时(h) B．千米(km)、千克(kg)、小时(h)
C．米(m)、千克(kg)、秒(s) D．米(m)、牛顿(N)、秒(s)
分析：
在国际单位制中，每个物理量都有一套单位，每套单位中包括国际单位的基本单位（或主单位）、其他比基本单位大的单位、比基本单位小的单位、常用单位。这些都得牢记才能在实际中识别出来。
解答：
解：在国际单位制中，长度的基本单位是，质量的基本单位是，时间的基本单位是，牛顿是力的基本单位；小时是时间的常用单位；千米是交通运输中长度的常用单位，所以本题的答案为C。
2．我们生活在充满声音的海洋里，歌声、风声、汽车喇叭声……．这些不同的声音具
有不同的特性，在繁华闹市区设立的噪声检测器是测定声音的
A．响度 B．音调 C．音色 D．频率
分析：
声音是由物体的振动产生的，声音具有三个特性：音调、响度和音色。音色反映的是声音的品质与特色，它跟发声体的材料和结构有关；音调是由发声体振动的频率决定的，物体振动频率越快，音调越高，振动频率越慢，音调越低；响度是指声音的强弱，由物体振动的幅度决定，也与距离声源的远近有关。
解答：
解：噪声响度过强对人的健康有影响，环保部门对噪声有一定的控制，在繁华闹市区设立的噪声检测器是测定声音的响度。
故选A．
3．2011年4月，我国成功发射了第八颗北斗导航卫星，目前北斗卫星导航系统已应用
于测绘、电信、减灾救灾等诸多领域，该系统传递信息主要依靠
A．次声波 B．微波 C．超声波 D．光波
分析：
微波与光波都属于某一频段的电磁波，目前用于通讯的是微波、长波、短波、光波中的激光，激光用于光纤通讯，微波用于远距离的无线通讯、测绘、减灾救灾等领域；次声波与超声波属于声波，它们的传播需要介质，它可以有应用于某些测绘、电信、减灾救灾，但是北斗卫星导航系统中的导航卫星是在太空中是真空，声波是不能传播的。
解答：
解：次声波与超声波工作需要介质空气，太空中没有空气所以卫星导航不是用的它们；光波用于电信用的是激光在光导纤维中传播，也不符合题意；卫星和地面的联系靠电磁波，将图片和声音等信号调制到电磁波上，把电磁波当成载体发射回地面．电磁波比超声波、次声波具有更强的穿透力，微波还可以在真空中传播，北斗卫星导航系统传递信息主要依靠微波。
故选B．
4·下列几种现象中，由于光的反射形成的是

A．海市蜃楼 B桥在水中 C．花在放大 D雨后天空出
形成倒影 镜中成像 现的彩虹
分析：
桥在水中形成倒影的原因是由于光的反射，分别分析题中四种现象形成的原因即可解答．
解答：
解：A、是由于光的折射形成的现象；
B、是光的反射成像，是光的反射形成的；
C、是凸透镜对光的折射形成的；
D、是光的色散现象，是由于光的折射形成的．
故选B．
5．关于声现象，下列说法正确的是
A．声音越宏亮，在空气中传播的就越快
B．超声波在真空中也能传播
C．女生发出的声音比男生发出的声音传播的快
D．声波能够传递信息和能量
分析：
（1）声音的传播是需要介质的；它既可以在气体中传播，也可以在固体和液体中传播，真空不能传声．
（2）声速与介质和温度有关，与声音的响度和音调没有关系；
（3）声波能够传递信息和能量。
解答：
解：A、声音越宏亮，声音的响度越大，但不影响声速，不符合题意．
B、超声波也属于声波，在真空中不能传播．不符合题意．
C、一般来说女生发出的声音比男生发出的声音的音调高，音调不影响传播的快慢，不合题意．
D、声波能够传递信息和能量，符合题意．
故选D．
6．让一束光斜射向一块玻璃砖．这束光射入玻璃和射出玻璃后的光路正确的是

分析：
折射定律、折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；光从水其它透明介质中斜射入空气中，在介面上发生折射，利用光的折射规律即可作出对应的折射光线。
解答：
解：根据光的折射定律作图，但要注意根据光路的可逆性，第一次折射的折射角与第二次折射的入射角相等，所以第二次的折射角和第一次的入射角相等．
故选B．
7．下列说法正确的是
A．夏天，我们看到冰糕冒“白气”，这是一种升华现象
B．冬天，窗户玻璃上的“冰花”是室外空气中的水蒸气凝华而成的
C．利用干冰人工增雨．是因为干冰能迅速升华放热
D．高压锅能很快煮熟饭菜，最主要的原因是增大了锅内的压强，提高了水的沸点
分析：
解决此题要知道各种物态变化的定义、实例，各种物态变化现象的吸放热情况，沸点与气压的关系．
解答：
解：冰糕冒“白气”是空气中的水蒸气遇到冷的冰糕放热液化成小水滴，这就是我们看到的“白气”，这是一种液化现象；冬天，窗户玻璃上的“冰花”是室内空气中的水蒸气遇到温度很底的玻璃凝华而成的；利用干冰人工增雨．是利用干冰能迅速升华吸收大量的热，使气温下降，水气凝结而降雨的；气压越高，沸点越高，使高压锅能很快煮熟饭菜。
故选D．
8．如图所示，小车处在水平桌面上，用轻绳跨过定滑轮与钩码相连，在轻绳的拉力作

用下沿桌面做匀速运动．若突然剪断轻绳，则小车
A．将继续向前匀速运动
B．运动的将越来越慢
C．将立即停止运动
D．受的摩擦力将越来越大
分析：
力和运动的关系中，理想情况物体不受力处于静止状态或匀速直线运动状态，实际情况物体受平衡力处于静止状态或匀速直线运动状态；物体受非平衡力时运动状态要改变。物体有惯性；摩擦力的大小与压力大小和接触面的光滑程度有关。
解答：
解：物体原来处于匀速直线运动状态是由于水平方向受拉力和摩擦力是一对平衡力，若突然剪断轻绳，拉力消失，物体只受向后的摩擦力，摩擦力方向与物体运动方向相反，所以物体将运动的将越来越慢。故A错误B正确；C立即停止运动也不正确，由于惯性要向前运动一段距离；D项，由于影响摩擦力大小的因素是压力和接触面的光滑程度，压力和接触面的光滑程度都没变，所以受的摩擦力也不变。
故选B．

9．如图所示，电路中R1的阻值为6Ω．闭合开关S
电流表A1的示数为1．2 A，电流
表A2的示数为0．3A，则R2的阻值是
A．18Ω B．24Ω
C．6Ω D．3Ω
分析：
利用并联电路的分流关系（I1：I2=R2：R1）分析求解．
解答：
解：（1）当两个电阻R1和R2并联，电流表A1测干路电流I=1．2A，电流表A2测R2支路电流I2=0．3A，由并联电路的电流特点得R1支路电流I1=I-I2=1．2 A-0．3A=0．9A；又∵R1和R2并联U1=U2，∴I1R1=I2R2，∴R2：R1 = I1：I2 =0．9A：0．3A=3：1，R2：6Ω=3：1，∴R2=18Ω；
故答案为：A．

10．把蜡烛放在距离凸透镜50cm的某一位置时
在透镜另一侧得到一个清晰的、倒立的、 缩
小的像．则此凸透镜的焦距不可能是
A．10cm B．20cm
C．30cm D．5cm

分析：
凸透镜u＞2f时，成倒立缩小的实像；利用题中给出的焦距数值与物距建立不等式，解出焦距可能的数值．
解答：
解：物体放在离凸透镜50cm处，成一个倒立、缩小的实像，所以u=50cm＞2f，解得f＜25cm．
故选C．
11．关于温度、内能和热量．以下说法正确的是
A．温度越高的物体所含的热量一定越多
B．温度相同的两个物体间不会发生热传递
C．00C的冰变成00C的水，温度不变，内能不变
D．任何物体都具有内能，通过摩擦可增大冰块的内能
分析：
（1）改变物体内能的两种方式：做功和热传递，改变物体内能的两种方法是等效的．
（2）内能是指物体内部所有分子的分子动能和分子势能的和；物体的内能发生变化，可能表现在物体的温度变化，也可能是状态的变化．热量是热传递的过程物体内能变化的多少，是个过程量，只是在热传递的过程中存在，不能说物体含的热量多少。
（3）一切物体都具有内能，内能的大小跟质量、温度、状态有关．
（4）热传递的条件是不同物体间或物体的不同部分间存在温度差．
（5）晶体熔化时温度不变，吸收热量内能增加。
解答：
解：A、温度高的物体，含有的热量一定多；错误，热量不是状态量，不能说含有或者具有热量；故A不符合题意．
B、传递的条件是：有温度差；热传递的特点是：高温物体放出热量，低温物体吸收热量，热量从高温物体传给低温物体，温度相同的两个物体间不会发生热传递。故B符合题意．
C、冰是晶体，00C的冰变成00C的水，温度不变，吸收热量内能增加．故C不符合题意．
D、改变物体内能的两种方式：做功和热传递，改变物体内能的两种方法是等效的；故D符合题意．
故选BD．
12．许多物理学家在科学发展的历程中作出了杰出的贡献．下列说法符合历史事实的是
A．伽利略发现了万有引力定律
B．焦耳首先发现了电流的热效应
c．牛顿最早通过实验研究了光的色散现象
D．奥斯特首先发现了电流的磁效应
分析：
科学家和他们的伟大贡献同学们应该铭记。
解答：
解：A、万有引力定律是牛顿发现的，故该项错；
B、焦耳研究得出焦耳定律，是他首先发现了电流的热效应；
C、牛顿最早通过实验研究了光的色散现象，就是课本上说的牛顿环，正确；
D、奥斯特最早发现电流周围存在磁场，所以是他首先发现了电流的磁效应；
故选BCD
13．自行车是一种简便的交通工具，从它的构造和使用过程中，可发现许多与物理有关

的知识．下列说法正确的是
A．自行车轮胎上凹凸不平的花纹，是为了增大摩擦力
B．骑自行车上坡过程中，走“s”形路线更省力
C．自行车刹车手闸是—个费力杠杆，急刹车时要用力握紧
D．自行车上的红色尾灯能自行发光，晚上能提醒汽车司
机注意
分析：
（1）增大摩擦力的方法有增大压力、使接触面粗糙；
（2）骑自行车上坡过程中坡是一个斜面，若沿S形走使斜面变长而省力．
（3）自行车刹车手闸是—个省力杠杆。
（4）自行车上的红色尾灯能反射来自后面车灯的光。
解答：
解：A、自行车轮胎上凹凸不平的花纹使接触面粗糙，是用使接触面粗糙的方法增大摩擦力，正确；
B、骑自行车上坡过程中，走“s”形路线使斜面变长而省力，正确；
C、自行车刹车手闸是—个省力杠杆，用较小的动力就能得到较大的阻力，急刹车时也不需要用力握紧，该选项错误；
D、自行车上的红色尾灯利用了光的反射现象，晚上后面车灯光照到它上面时就能反射光（不是自行发光），反射光进入人眼，晚上能提醒汽车司前面有人，
故选AB
14．市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售．矿泉水中含有人
体所需的多种矿物质，导电能力较强．纯净水是用自来水经过多层过滤后得到的饮
用水，矿物质含量较少，导电能力较差．小明根据这两种水导电能力不同这一特
点，设计了如图所示的装置，验证他家购买的水是不是矿泉水．P、Q是相同的两
根细长玻璃管，P内装满已知矿泉水，Q内装满待测的“矿泉水”．单刀双掷开关S从1拨到2时
A．若电压表示数不变，则Q内是纯净水
B．若电压表示数不变，则Q内是矿泉水
C．若电压表示数变小，则Q内是纯净水
D．若电压表示数变小，则Q内是矿泉水

15．今年入春以来，我市降水偏少，干旱较为严重．小华家利用晚上时间浇灌麦田，为
了照明，他用长导线将电从家中接到田间，所接灯泡型号为220V 100W，通电后，
发现该灯泡明显比家中相同型号的灯泡暗．他用电流表测得导线中的电流为0．4A，
由此可知(灯泡电阻不变)
A．导线的发热功率为10．56W
B．导线的发热功率为12W
c．灯泡的实际功率为88W
D．灯泡的实际功率为77．44W

第Ⅱ卷(非选择题共65分)
说明：第Ⅱ卷共4页．用钢笔或圆珠笔(作图可用铅笔)将解答直接写在试卷上
二、填空题l本大题共4小题，共l6分)
16， (4分)照相机镜头的作用相当于一个
透镜；显微镜的目镜是一组透镜，它的作用相
当于一个 透镜．在甲乙两幅示意图中，矫正
近视眼的是 ；矫正远视眼的是 ．(填
“甲”或“乙”)
分析：
（1）照相机、显微镜都是利用了凸透镜的成像原理。
（2）近视眼能看清近处的物体，不能看清远处的物体是因为晶状体太厚或眼球太长，使像成在视网膜的前方．近视眼戴凹透镜使光线发散一些，使像成在视网膜上．
（3）远视眼能看清远处的物体，不能看清近处的物体是因为晶状体太薄或眼球太短，使像成在视网膜的后方．远视眼戴凸透镜使光线会聚一些，使像成在视网膜上．
解答：
解：照相机、显微镜都是利用了凸透镜的成像原理，照相机镜头是一个凸透镜，是利用凸透镜在u＞2f成一个倒立、缩小的实像的原理制成的。显微镜目镜是一组凸透镜，起放大镜的作用。近视眼看不清楚远处的物体，原因是远处物体的像成在视网膜的前方，但是我们可用发散作用的凹透镜矫正，使光线会聚能力减弱，能使像成在视网膜上，能看清物体．眼球好像一架照相机，成的是倒立、缩小的实像．
故答案为：凸 凸 乙 甲．
17．(4分)发电机是根据 原理制成的．电动机是根据通电线圈在磁场中受力转动制成的．电风扇的主要部件是电动机，电风扇正常工作时，电动机把 能转化为 能和 能。
分析：
发电机和电动机的共同点是：都存在磁场；不同点是：发电机没有电源，根据电磁感应，将机械能转化为电能．电动机有电源，通电后，导体受力运动，将电能转化为机械能，也转化为少部分内能．
解答：
解：发电机就是利用电磁感应现象制成的．电动机是利用通电线圈在磁场里受力转动的原理制成的，电动机把电能转化为机械能和内能。
故答案为：电磁感应 电 内(热) 机械

18.（4分）如图所示，用两个定滑轮和一个动滑轮组成滑轮组，每个滑
轮重为30N．用这个滑轮组把重300N的物体匀速提升2m，不计绳重及摩擦，
则拉力F大小是 N，滑轮组的机械效率为 ．

分析：
（1）由图可知绳子的有效股数为3，已知物体上升的高度，根据s=nh求出拉力F移动的距离；不计绳重及摩擦求拉力，拉力做的功即为总功W总=Fs，。
（2）根据W=Gh求出工人师傅所做的有用功；
（3）根据求出滑轮组的机械效率．
解答：
解：（1）拉力F移动的距离：
s=nh=3×2m=6m；
（2）工人师傅所用拉力
做有用功：
W有=Gh=300N×2m=600J，
拉力做的功即为总功W总=Fs=110N×6m=660J，
（3）滑轮组的机械效率：

答案为 110 90.9％
19．(4分)在一只硬纸筒上绕多匝漆包线，做成一个螺线管P，将它接人如图所示的电路中，再将小磁针放在螺线管附近，闭合开关后，小磁针静止时的指向如图中所示．请在图中标出电源的“+”、“一”极，并画出螺线管周围磁感线的分布情况(画出5条线)

分析：
（1）知道小磁针静止时N极的指向，根据磁极间的相互作用规律可以判断出通电螺线管的N、S极，进而利用安培定则可以确定螺线管中的电流方向，进而确定出电源的正负极性．
（2）在磁体的周围，磁感线从N极流出回到S极．由此可以确定磁感线的方向．
解答：
解：小磁针N极向左，S极向右，因同名磁极相互排斥，异名磁极相互吸引，所以螺线管左侧为N极，右侧为S极；
由安培定则可知，电流由螺旋管的左端流入，右端流出，电源的左端为负极，右端为正极．在磁体的周围磁感线从磁体的N极出发回到S极．所以磁感线的方向是向右的．故答案如图所示：
三、实验题(本大题共5小题，共30分)
20．(6分)小强同学用托盘天平测量一块橡皮的质
量，调节天平平衡时，将游码调到0刻度后，发现指针
停在分度盘的右侧，如图甲所示．要使天平平衡，应使
右端的平衡螺母向 移动．天平平衡后，在左
盘放橡皮，右盘添加砝码，向右移动游码后．指针停在分度盘中央，所加砝码数值和游
码的位值如图乙所示：则橡皮的质量是 g．如果调节天平平衡时，忘记将游码
调到0刻度，则他测量的橡皮质量比真实值 。

分析：
（1）本题主要考查天平平衡的调节．在调节天平平衡时要将平衡螺母向指针偏转的相反方向调节；
（2）天平的读数。使用前要观察它的分度值，读数时要以游码的左端刻度为准．
（3）实验的评估．
解答：
解：（1）调节天平在水平面上平衡时要将平衡螺母向指针偏转的相反方向调节，指针偏向分度盘的右侧，所以应向左调节平衡螺母．
（2）天平平衡后，在左盘放橡皮，右盘添加砝码，向右移动游码后．指针停在分度盘中央，所加砝码数值和游码的位值如图乙所示：则橡皮的质量=砝码总质量+游码所示的刻度值=30g+3.2g=33.2g．
故答案为：左；33．2 大
21·(7分)在研究性学习活动中，小美同学用如图所示的电路探究导体的电阻跟
哪些因素有关．她选取了6根金属丝．其材料、规格和测得的电压、电流值如下表所
示，并计算出了每一根金属丝的电阻值．

(1)请你利用代号为①②③的三组数据，在坐标纸中画出R-L图线。
(2)金属代号为 的3根导线是用来探究导体的电阻与横截面积的关系的，金属丝代号为 的2根导线是用来探究导体电阻与材料的关系。
(3)根据表中数据所反映出的规律．可推知代号为⑦的金属丝的电阻值，请将结果填在表中。
分析：
（1）电阻是导体的一种性质，反映了导体对电流的阻碍作用大小；在电压相同的条件下，电阻越大则电流就越小；可见电流的大小间接反映了电阻的大小；
（2）根据控制变量的思想，要探究“导体电阻的大小与其横截面积的关系”，就应让材料相同、长度相同，让横截面积不同．
（3）根据控制变量的思想，要探究导体电阻与材料的关系，就应让横截面积相同、长度相同，让材料不同．
（4）根据表中数据所反映出的规律是电阻的大小与长度成正比与横截面积成反比
解答：
解：（1）找到每次实验的电阻值和长度值描好点连成线即为要求做的图像。
（2）要探究“导体电阻的大小与其横截面积的关系”，就应选材料相同、长度相同，横截面积不同的导体②④⑤；
（3）要探究导体电阻与材料的关系，就应选横截面积相同、长度相同，材料不同的导体⑤⑥．
（4）根据表中数据所反映出的规律电阻的大小与长度成正比与横截面积成反比．可推知代号为⑦的金属丝的电阻值为8Ω.
故答案为：(1)如图(3分)
(2)②④⑤；⑤⑥(每空l分)
(3)8(2分)

22．(4分)小丽要研究金属圆柱体受的浮
力与浸没在水中深度h的关系，实验装置如图甲
所示．在弹簧测力计下挂一个金属圆柱体，测出
金属圆柱体的重力，然后让圆柱体缓慢地浸入水
中，从圆柱体底面刚接触水面开始，到完全浸没
水中(来接触容器底部)，记录圆柱体浸入水中
不同深度h时测力计的示数，并得到测力计示数
F1和圆柱体受的浮力F2随h变化的图像如图乙
所示，图中能够反映浮力F2随h变化的图像是 （填①或②）；从图中可以看出金属圆柱体与水的密度关系是ρ金 2ρ水。（填“>”“ <” 或“ =”）
分析：
（1）根据阿基米德原理，物体浸入水中的体积越大，物体受的浮力越大，当物体完全浸没时受的浮力就不变了。
（2）从图中可以看出金属圆柱体与水的密度关系是ρ金>2ρ水；
解答：
解：（1）根据阿基米德原理，物体浸入水中的体积越大，物体受的浮力越大，浮力与物体排开水的体积成正比，与浸没在液体中的深度也是成正比的，当物体完全浸没时受的浮力就不变了，浮力大小与V排也就没关系 了，与浸没深度也就没关系了，所以浮力F2随h变化的图像是②
（2）从图中可以看出金属圆柱体与水的密度关系：ρ金>2ρ水。
故答案为：②；>
23·(5分)蚊香生产者为了节约原料和用户使用方便，要根据蚊香的燃烧速度生
产规格不同的各种蚊香．有一种蚊香如图所示，请你设计一个实验，测出该蚊香正常
燃烧的速度，要求：
(1)写出所需要的器材；
(2)说明测量方法．
分析：
要测出蚊香正常燃烧的速度就要测出蚊香的长度，蚊香是弯曲的，就得用特殊的测量方法，用棉线和刻度尺；再就是得测出燃烧时间，就得用到秒表；其它还得用到火柴、蚊香和它的底座。
解答：
解：(1)实验器材：蚊香（和它的底座）、细线、刻度尺、秒表、火柴、
(2)实验步骤：取一段弧形蚊香，让细线与蚊香重合，用刻度尺测出重合部分细线的长度l，用火柴点燃该段蚊香，测出其燃烧完毕所用时间t，则蚊香燃烧速度为.(其它方法只要可行即可得分)
24．(8分)要测量某电阻的阻值，实验桌上有下列器材：电流表A(0—0．6A)，
电压表V(0一3V)，电源4．5v，滑动变阻器R，开关，导线，待测电阻Rx(约6Ω左
右)．实验要求：多测几组数据且两电表都不能超过其量程．
(1)根据电路图用笔画线代替导线，将实物电路连接好．

’ (2)实验时，电路中允许通过的最大电流为 A．
(3)在连接电路时，有R1（12Ω 1A)和R2(3Ω 2A)两种滑动变阻器，要保证实验顺
利进行，应选 (填R1或R2)
分析：
（1）连接电路时要注意除电压表外，所有的电路元件都应该串联，电压表应并联接在定值电阻的两端；
（2）连接电路时，滑动变阻器要接一上一下两接线柱，否则无变阻作用；
（3）综合考虑电路中的几个电流值，根据公式计算出电路中允许通过的最大电流；
（4）根据欧姆定律串联电路中的电流电压电阻特点计算出滑动变阻器的最大电阻值；
解答：
解：（1）电压表接在定值电阻两端，按照实验电路的要求连接电路，连接如下图：
（2）综合考虑电路中的几个电流值根据公式计算出电路中允许通过的最大电流。滑动变阻器允许通过的最大电流有1A、2A，电流表允许通过的最大电流为0.6A，若电压表取得最大值3V，这时定值电阻约为6Ω，根据计算得通过定值电阻的电流为0.5A，综合比较电路中的最大允许电流为0.5A。
（3）要保证实验顺利进行，定值电阻上取得最高电压为U1=3V，这时根据串联电路的电压特点，滑动变阻器上的电压U2=U- U1=4.5V-3V=1.5V ，在串联电路中，即，解得R2 = 3Ω，由串联电路分压特点，若要降低定值电阻两端电压，就要升高滑动变阻器两端的电压，就要增大定值电阻的阻值，使之大于3Ω，所以滑动变阻器的最大阻值应大于3Ω，应选R1。
正确答案为：
(1)如图(有一处出错则不能得分)
(2)0．5
(3)R1
四、计算题(本大题共2小题，共l9分．解答时应写出必要的文字说明、公式和重要的计算步骤．只写出最后答案的不能得分)
25．(8分)研究性学习在潍坊各校广泛开展，小红对家中的电热
水壶进行了认真的观察与研究．她查看了如下表所示的电热水壶说明书
上的有关数据，并测出了容量刻度线到壶底的高度为16cm，然后加水至
容量刻线后，放到加热座上，加热座面积与壶底面积相同．她提出了
