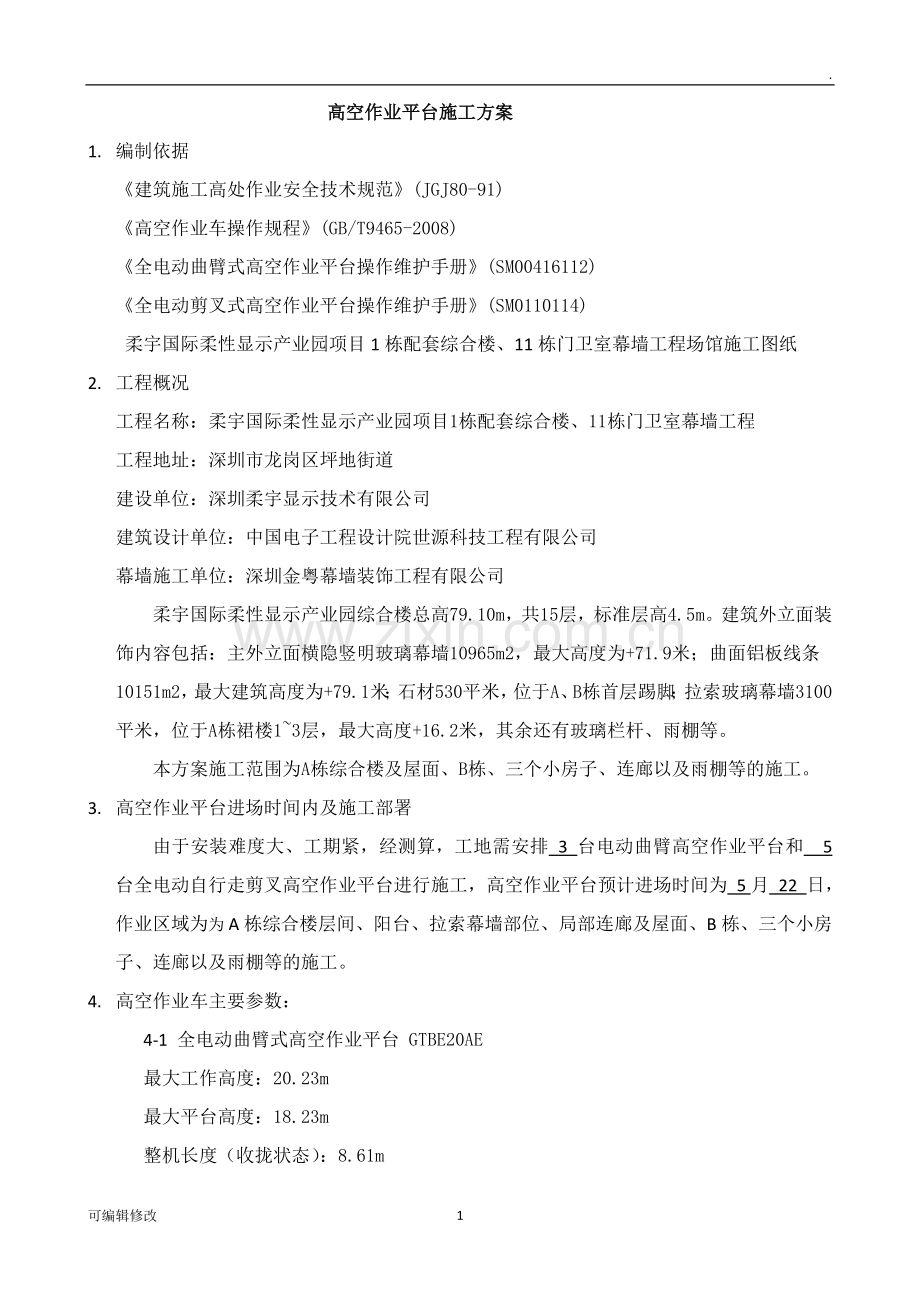

高空作业平台施工方案
1. 编制依据
《建筑施工高处作业安全技术规范》(JGJ80-91)
《高空作业车操作规程》(GB/T9465-2008)
《全电动曲臂式高空作业平台操作维护手册》(SM00416112)
《全电动剪叉式高空作业平台操作维护手册》(SM0110114)
柔宇国际柔性显示产业园项目1栋配套综合楼、11栋门卫室幕墙工程场馆施工图纸
2. 工程概况
工程名称：柔宇国际柔性显示产业园项目1栋配套综合楼、11栋门卫室幕墙工程
工程地址：深圳市龙岗区坪地街道
建设单位：深圳柔宇显示技术有限公司
建筑设计单位：中国电子工程设计院世源科技工程有限公司
幕墙施工单位：深圳金粤幕墙装饰工程有限公司
柔宇国际柔性显示产业园综合楼总高79.10m，共15层，标准层高4.5m。建筑外立面装饰内容包括：主外立面横隐竖明玻璃幕墙10965m2，最大高度为+71.9米；曲面铝板线条10151m2，最大建筑高度为+79.1米；石材530平米，位于A、B栋首层踢脚；拉索玻璃幕墙3100平米，位于A栋裙楼1~3层，最大高度+16.2米，其余还有玻璃栏杆、雨棚等。
本方案施工范围为A栋综合楼及屋面、B栋、三个小房子、连廊以及雨棚等的施工。
3. 高空作业平台进场时间内及施工部署
由于安装难度大、工期紧，经测算，工地需安排 3 台电动曲臂高空作业平台和 5 台全电动自行走剪叉高空作业平台进行施工，高空作业平台预计进场时间为 5月 22 日，作业区域为为A栋综合楼层间、阳台、拉索幕墙部位、局部连廊及屋面、B栋、三个小房子、连廊以及雨棚等的施工。
4. 高空作业车主要参数：
4-1 全电动曲臂式高空作业平台 GTBE20AE
最大工作高度：20.23m
最大平台高度：18.23m
整机长度（收拢状态）：8.61m
整机宽度：2.49m
整机高度（收拢状态）：2.44m
平台尺寸 （长×宽）：2.20*0.80m
转台回转角度：360 º
机器行驶速度（收拢状态）：6.1km/h
机器行驶速度（起升状态）：≤1.1km/h
最大爬坡能力：40%
平台准承人数：2人
平台额定荷载：230kg
轮胎尺寸：315/55 D20
车辆自重：8360kg
动力源：蓄电池（8×6V/420Ah）

4-2型号：全电动剪叉式高空作业平台JCPT0807HD/JCPT1412HD
JCPT0807HD JCPT1412HD
最大工作高度： 7.80m 13.80m
最大平台高度： 5.80m 11.80m
整机长度（收拢状态）： 1.86m 2.48m
整机宽度： 0.76m 1.15m
整机高度（收拢状态）： 1.83m 2.04m
平台尺寸 （长×宽）： 1.67*0.74m 2.27*1.12m
平台延伸尺寸： 0.90m 0.90m
机器行驶速度（收拢状态）：3.50km/h 3.50km/h
机器行驶速度（起升状态）：≤0.80km/h ≤0.80km/h
最大爬坡能力： 25% 25%
平台准承人数： 2人 2人
平台额定荷载： 230kg 320kg
延伸平台荷载： 113kg 113kg
轮胎： 305x100mm 381x127mm
车辆自重： 1435kg 2870kg
动力源： 蓄电池（4×6V/210Ah） 蓄电池（4×12V/300Ah）

4-3操作规程：
为确保安全使用高空作业平台，结合相关规程与规定特制定本高空作业平台安全操作规程。
1） 操作高空作业平台人员必须年满18周岁并且身体健康，凡患有精神病、高血压、心脏病、癫痫病、贫血以及其他不适合于高空作业人员，不得从事高空作业平台操作；饮酒后或者身体不适以及过度疲劳，禁止进行高空作业平台操作。
2） 操作高空作业平台人员必须经过培训并确认合格。
3） 高空作业平台操作人员必须按照机械设备保养规定，在执行各项检查和保养后方可启动高空作业平台进行操作，并检查周围安全区域等情况。
4） 平台上的操作人员需佩戴安全帽安全绳等设备，并按照现场指挥人员指令进行作业。
5） 高空作业平台作业前相关负责人要和操作人员说明工作内容和注意事项并确认车况以及作业环境、操作方案等是否符合，如有出入则需制定相应措施后方可进行作业。
6） 风速超过12.5m/s时或者遇雷电、暴雨、大雾等恶劣天气应停止高空作业。
7） 以上规定如与国家或者地方行业规定相抵触的按国家或者地方行业规定执行。
5. 安全保证措施
1） 进入现场必须佩戴安全帽，遵守各项安全作业规定。
2） 操作人员需服从现场指挥人员统一指挥。
3） 各种机械用电必须符合安全用电规定。
4） 未有经过专业培训的人员不得从事高空作业平台操作。
5） 从事高空作业时如佩戴工具袋，大件工具袋要绑上安全绳。
6） 上下传递物件时需要使用安全绳传递，不得上下抛丢。
7） 高空作业时需设置安全警戒区域，禁止无关人员进入。
6. 其他注意事项
1） 现场管理人员要驻守现场，随时确认作业环境和作业状况，及时调整设备和人员，合理安排施工作业，做好各方面配合。
2） 加强安全检查，防止安全事故发生。
3） 施工完成后要清理现场。
4） 设备经验收合格后使用
