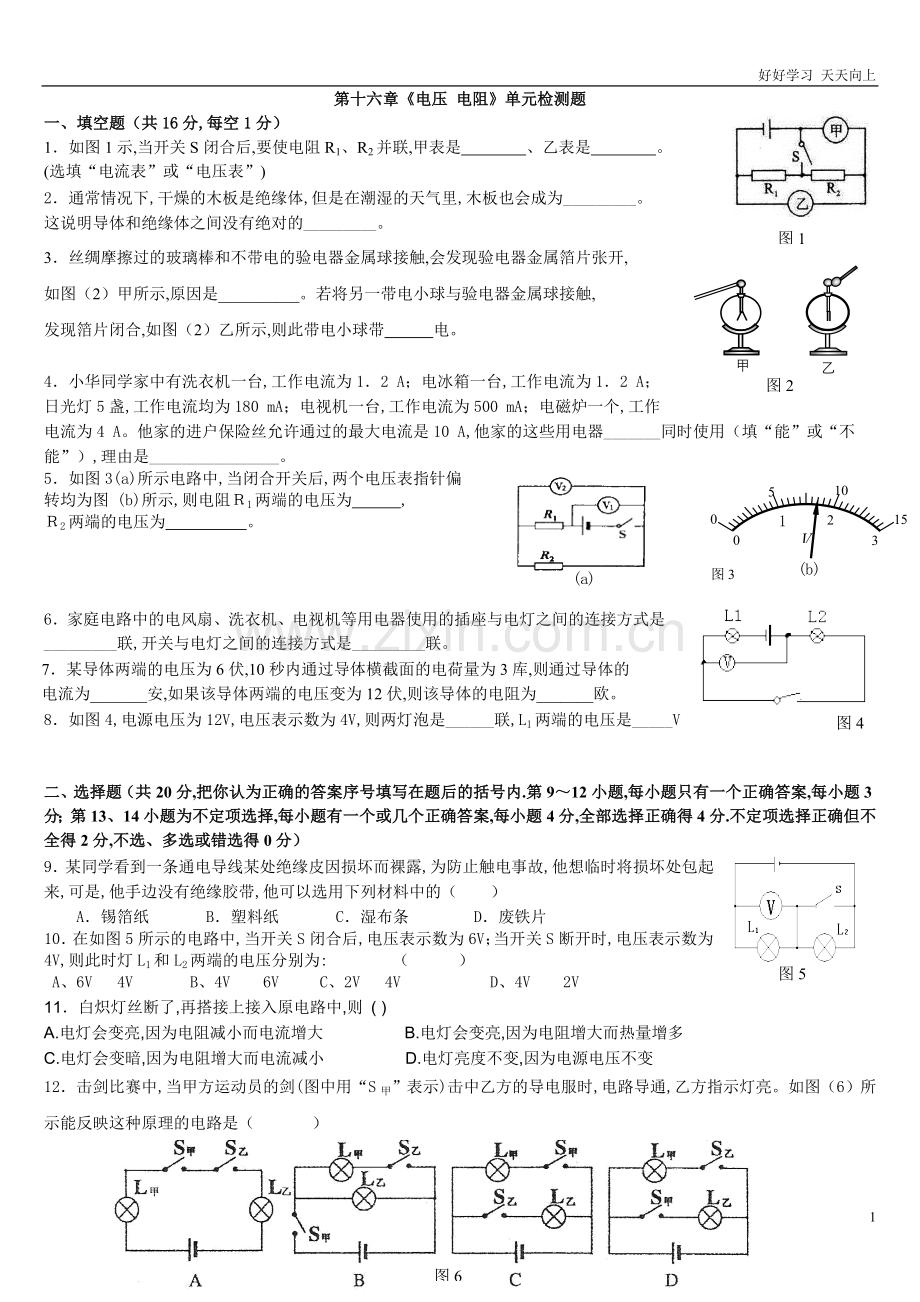

好好学习 天天向上第十六章电压 电阻单元检测题图1一、填空题（共16分,每空1分）1如图1示,当开关S闭合后,要使电阻R1、R2并联,甲表是、乙表是。(选填“电流表”或“电压表”)2通常情况下,干燥的木板是绝缘体,但是在潮湿的天气里,木板也会成为_。这说明导体和绝缘体之间没有绝对的_。3丝绸摩擦过的玻璃棒和不带电的验电器金属球接触,会发现验电器金属箔片张开,图2甲乙如图（2）甲所示,原因是_。若将另一带电小球与验电器金属球接触,发现箔片闭合,如图（2）乙所示,则此带电小球带电。4小华同学家中有洗衣机一台,工作电流为12 A；电冰箱一台,工作电流为12 A；日光灯5盏,工作电流均为180 mA；电视机一台,工作电流为500 mA；电磁炉一个,工作电流为4 A。他家的进户保险丝允许通过的最大电流是10 A,他家的这些用电器_同时使用（填“能”或“不能”）,理由是_。图3051015V0123(b)(a)5如图3(a)所示电路中,当闭合开关后,两个电压表指针偏转均为图 (b)所示,则电阻1两端的电压为 ,2两端的电压为 。6家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_联,开关与电灯之间的连接方式是_联。7某导体两端的电压为6伏,10秒内通过导体横截面的电荷量为3库,则通过导体的电流为_安,如果该导体两端的电压变为12伏,则该导体的电阻为_欧。图48如图4,电源电压为12V,电压表示数为4V,则两灯泡是_联,L1两端的电压是_V二、选择题（共20分,把你认为正确的答案序号填写在题后的括号内.第912小题,每小题只有一个正确答案,每小题3分；第13、14小题为不定项选择,每小题有一个或几个正确答案,每小题4分,全部选择正确得4分.不定项选择正确但不全得2分,不选、多选或错选得0分）图59某同学看到一条通电导线某处绝缘皮因损坏而裸露,为防止触电事故,他想临时将损坏处包起来,可是,他手边没有绝缘胶带,他可以选用下列材料中的（）A锡箔纸 B塑料纸 C湿布条 D废铁片 10在如图5所示的电路中,当开关S闭合后,电压表示数为6V；当开关S断开时,电压表示数为4V,则此时灯L1和L2两端的电压分别为: （ ） A、6V 4V B、4V6V C、2V 4V D、4V2V11白炽灯丝断了,再搭接上接入原电路中,则 ( )A.电灯会变亮,因为电阻减小而电流增大 B.电灯会变亮,因为电阻增大而热量增多C.电灯会变暗,因为电阻增大而电流减小 D.电灯亮度不变,因为电源电压不变 12击剑比赛中,当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时,电路导通,乙方指示灯亮。如图（6）所示能反映这种原理的电路是（ ）图613关于导体的电阻,下列说法中不正确的是（ ）A通过导体的电流是0A时,电阻为OB导体电阻与它两端的电压成正比,与通过它的电流成反比C粗细相同的导线,长的导线电阻一定较大D同种材料制成的长短一样的两条导线,细的电阻较大图714如图7所示,在探究并联电路中的电流关系时,小明同学用电流表测出ABC三处的电流分别为IA0.51A,IB0.31A,IC0.19A,发现B、C两点的电流并不等于A点的电流,原因可能的是（ ） ）A两灯泡的规格不同B实验时某一电流测量错误C电流表的影响D电源的电压不稳定三、作图、简答题或计算题（共32分,第1519小题各4分,第20、21小题各6分）15电阻R1的阻值为5,当电阻R1与R2以某种方式连接后接在电源两端时,R1两端的电压为3V；当两电阻以另一种方式连接在同一电源两端时,R1两端的电压为7V。请你在图8中虚线框内画出电阻R1与R2的两种连接电路；图816. 根据图所示的电路图,用笔画线代替导线,连接实物电路 (要求导线不能交叉)。图917如图10所示,两个小球带电荷时而张开一定的角度,甲图所带的电荷量最少,丙图中所带的电荷量最多。试分析两小球所带电荷的性质,比较三图能得出什么样的结论?图1018王勇有一个标准电压表,它有03V和015V两个量程。用它测量由两节干电池串联组成的电池组的电压时,接线正确,但他读出的读数是10V,这显然是错误的。（1）请你说出他出现错误的原因。（2）实际电压应是多大?L1L2RA图1119.如图11所示,电流表的示数为1.5A,通过R的电流为0.7A,求通过两灯泡的电流各为多少?图1220如图12所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开,S2闭合时,电压表两极对调后示数为3 V.求:（1）电源电压是多少?（2）当S1、S3闭合,S2断开时,电压表的示数为多少?21氢是地球上最丰富的元素之一,氢燃烧放出能量,产物是水,不产生污染,氢能源开发是解决能源危机和环环境境问题的理想途径,某实验室使用的氢燃料电池电压U=220V,给一照明电路供电,照明电路由若干个“220V 0.2A”的小灯泡并联组成的.(1)求每个小灯泡正常发光时的电阻是多少?(2)若照明电路中的总电流不能超过20A,且灯泡正常发光,则电路中所接灯泡的个数是多少?四、实验或探究题(共32分,第22、26小题各6分,第23小题7分,第24小题5分,第25小题8分）22水果含有果酸。如图13所示在水果中插入两片不同金属制成的极板,图13就组成了一个水果电池。某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。 (1)在水果中插入不同金属制成的极板,并保持两块极板之间的距离、极板与水果的接触面积不变,用电压表直接测量两块极板之间的电压,结果如下表: 铁锌铁铜铜锌苹果0.55伏0.60伏0.95伏梨0.40伏0.50伏0.90伏菠萝0. 50伏0.55伏1.00伏橙0.70伏0.78伏1.05伏 在答题卷上画出这个实验的电路图； 分析实验数据可以得出:在上述条件下,从金属活动性顺序看,所选用的两块极板材料之间的 越大,水果电池的电压越大；并且水果电池的电压还与 有关；(2)若该小组的同学选用一只橙子并用铜一锌做极板,研究水果电池的电压跟极板与水果的接触面积之间的关系时,应控制 不变；(3)关于影响水果电池电压大小的因素,你还可以研究的问题是 。(写出一个)23用滑动变阻器改变小灯泡的亮度(1)实验室中有一铭牌上标有“20 2A”字样的滑动变阻器,如图14所示.若要把它其中的两个接线柱连接到电路中去,共有 种接法；“20”指的是 接线柱间的电阻值,“2A”指的是_.(2)现再给电源、小灯泡、开关各一个,导线若干,请在图15中用笔画线代替导线连接电路,要求滑动变阻器的滑片向右移灯泡变暗.图15+(3)如果你还想知道电路中电流值的改变情况,需在电路中再 联一个电流表,并增加 根导线.ABC图14图1624在阅读有关“超导现象”资料之后小宇同学运用逆向思维的方法提出问题:金属导体的电阻随温度升高而变大吗?于是小宇设计出如图16所示的实验装置实验时缓慢给线圈加热。实验过程中,采用镍铬合金、康铜合金、锰铜合金制作的线圈各做了一次。（1）观察到随着线圈的温度升高,灯泡渐渐变暗,电流表的示数 。（2）通过实验得出的结论:金属导体的电阻随温度的升高而。（3）小宇为什么要采用镍铬、康铜、锰铜依次实验?。 .（4）在家庭电路中,刚打开电灯时,灯泡容易烧坏,原因是:（）A刚开灯时灯丝的温度低、电阻小、电流小； B刚开灯时灯丝的温度低、电阻小、电流大C刚开灯时灯丝的温度低、电阻大、电流小； D刚开灯时灯丝的温度高、电阻大、电流小25小明通过学习得知:一般情况下,水的质量一定时,加入食盐的质量越多,溶液的浓度就越高他想探究食盐水溶液的导电性能与什么因素有关小明的猜想是:a食盐水溶液的导电性能与溶液的浓度有关b食盐水溶液的导电性能与金属片之间的距离有关c食盐水溶液的导电性能与溶液的温度有关小明利用水、食盐、烧杯、小勺子、电源、刻度尺、小灯泡、金属片、酒精灯等器材,设计了如图17的装置,进行了探究实验他记录的实验表格如下:图17(1)为了探究导电性能与溶液的浓度应选用上表格中的第 次实验进行比较。(2)这个实验用到了 法,我们所学的实验中,很多也用到了这种方法,请举一例:_(3)在实验过程中,小明认为用电流表代替小灯泡也能进行实验,你认为是否可行,理由是_。 (4)利用现有的装置和器材,请你对猜想c进行探究验证。实验步骤:用酒精灯加热食盐水溶液,观察小灯泡的亮度变化。你怎样对该实验结果进行分析判断? 若为了更精确测定实验结果应添加 （电学仪器）较为合适。(5)请你提出一个新的猜想:溶液的导电性能可能还与_有关。26按照课本要求探究并联电路中电流的关系,他们设计的电路如图18所示。把电流表分别接入到电路中的A、B、C处,测出它们的电流,填入下表:实验次数A处的电流IAAB处的电流IBAC处的电流ICA10.100.120.2220.200.240.4430.250.300.55图18通过对上面数据的分析,可以得出是: ；测量三次的目的是: ,在实验中我们可以采用 的方法改变电流的大小从而进行三次实验；结合你用一个电流表做实验时的体会,提出一条对本实验的改进意见: 。参考答案一、填空题1电压表 电流表2导体 界限3甲验电器上的自由电子发生转移 负4能 所有用电器同时使用时总电流小于10A56.8V 1.7V6. 并 串70.3 208串 8V二、选择题9B 10.D 11.A 12.D 13.ABC 14.BC三、作图简答与计算15电路图如下图示16如右图示17答:由于两球相互排斥,所以带同种电荷。比较三图可得出两球带的电量越多时,相互间的作用力就越大。18答:（1）由于两节新干电池的电压为3V,所以两节电池的电压不可能超过3V,而读数为10V,一定是将量程为03V的按015V的量程来读。（2）实际电压应为10V/5=2V19解:从图中可看出R与L1串联,所以I1=I=0.7AI2=II1=1.5A0.7A=0.8A20. 解:（1）当S1闭合,S2、S3断开时,两灯串联,电压表测量的是L1两端的电压为U1=6 V,当S1、S3断开,S2闭合时,两灯也是串联,电压表两极对调后测量的是L2两端的电压为U2=3 V所以电源电压为U=U1+U2=6V+3V=9V（2）当S1、S3闭合,S2断开时,L2短路,电压表测量的是电源电压为U=9V。21解:（1） （2）盏22(1) 金属活动性的差异 水果的种类 + (2)极板间的距离 (3)水果电池的电压与极板间的距离是否有关?(其它合理说法也给分)23. (1) 3 A、B 滑动变阻器允许通过的最大电流值为2A (2) 连线如图所示(3) 串 一评分意见:连接实物图2分,其它每空1分,共7分.有其它合理答案均参照给分.24（1）变小 （2）增大 （3）为了更能体现结论的普遍性避免个别特殊情况 （4）B25（1）1、2或3、4 (2)控制变量 探究电流与电压、电阻的关系等（合理均可得分） （3）可行 电流表能测出电路中的电流大小可反映出溶液的导电性能 （4）如果小灯泡亮度发生变化,说明溶液的导电性与溶液的温度有关,否则无关。 电流表 （5）金属片插入溶液中的深度（或金属片与溶液中的接触面积等）26（1）并联电路干路中的电流等于各支路电流之和 （2）使结论更具有普遍性、可靠性 更换不同规格的小灯泡等（只要答案合理均给分） （3）使用三个电流表同时接入到电路中的A、B、C处,测出它们的电流 备选题:10、一部录音机要求电源电压是9伏,如果用干电池作电源,则需要将:（ ） A6节干电池并联 B6节干电池串联 C3节干电池并联 D3节干电池串联13某同学在装饮水机的热水时好像被“电”了一下,对此你认为可能原因是（ ） A.饮水机正常,只是该同学太敏感了电性 B.饮水机有漏电的可能C.不是电了而是被热水烫了一下的感觉 D.以上都有可能（济宁）10.铅笔芯是石墨和黏土混合制成图10的。不同类型的铅笔的笔芯软硬程不同,其中6H的铅笔芯最硬,6B的铅笔芯最软,HB的铅笔芯软硬居中。铅笔芯是导体,那么铅笔芯的电阻大小与其软硬度是否有关呢?小明用如图10所示的装置探究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间,通过观察 ,比较出三者电阻的大小。用此方法比较电阻大小的依据是: 。他选取的这三支铅笔芯应满足的条件是: 。答案:答案:电流表示数的大小（1分） 电压一定,电流越大,电阻越小（或欧姆定律）（1分） 粗细相同 长度相同（2分）vvvv（咸宁）23(4分) 用如图16所示的实验电路来“探究影响电阻大小的因素”,电路中a、b、c、d是四种不同的金属丝。编号材料长度(m)横截面积(mm2)镍铬合金0.80.8镍铬合金0.50.5镍铬合金0.30.5镍铬合金0.31.0康铜合金0.30.5康铜合金0.80.8a b c dS R图16现有几根镍铬合金丝和康铜合金丝,其规格如上表所示。为了便于探究和分析,实验中要利用控制变量法,要求都相对金属丝a 进行比较,因此电路图中金属丝a 应选上表中的 (用编号表示),b、c、d 应分别选上表中的 (用编号表示)。答案: （2分） （顺序可互换）（2分）8
