13QC工程图.doc

一般
机密
极机密
√

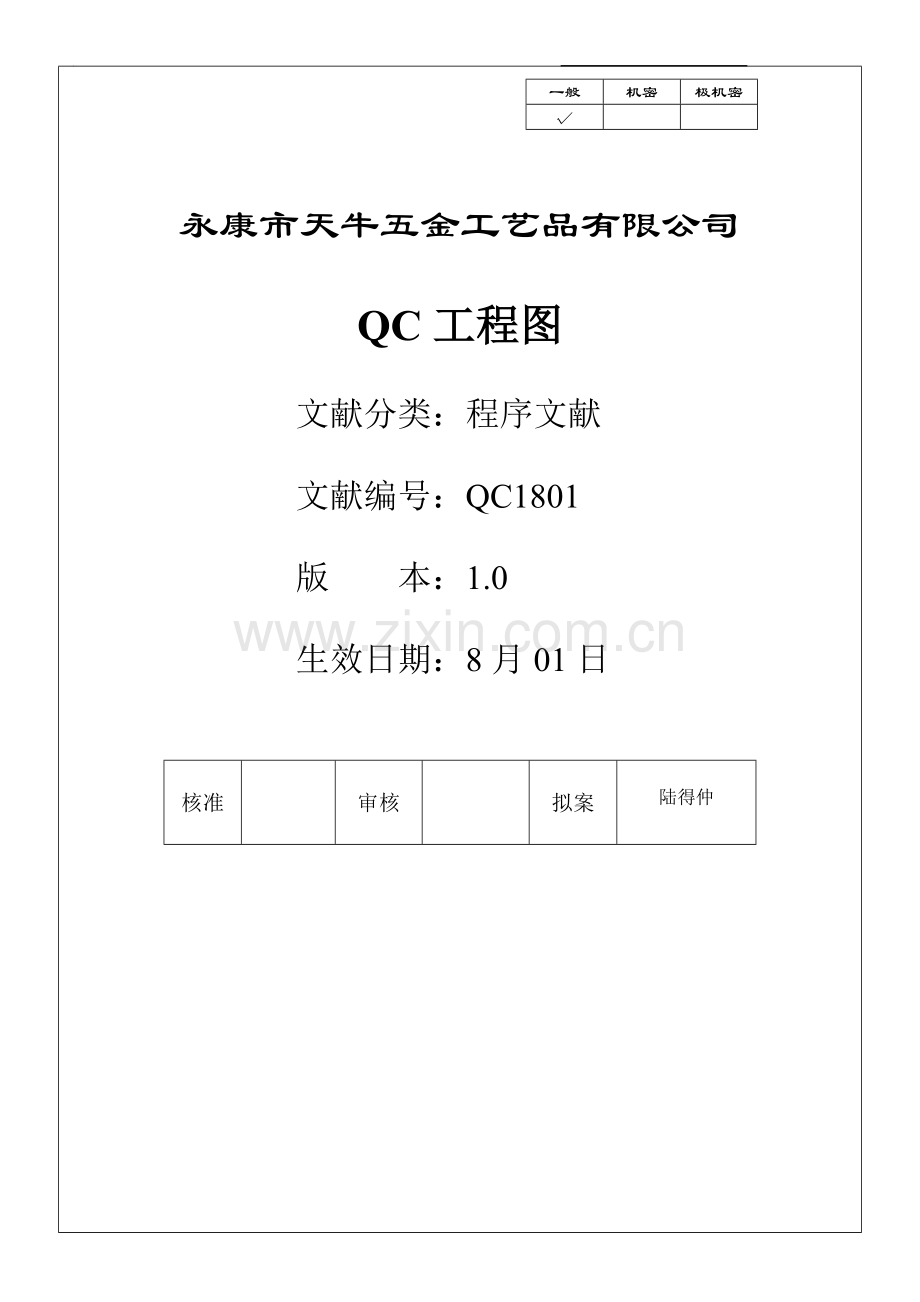

永康市天牛五金工艺品有限公司
QC工程图
文献分类：程序文献
文献编号：QC1801
版 本：1.0
生效日期：8月01日

核准

审核

拟案

陆得仲

生效日期
8月01日
永康市天牛五金工艺品有限公司：QC工程图
分类编号
QC180725001
文献性质
程序文献
页数
1/10

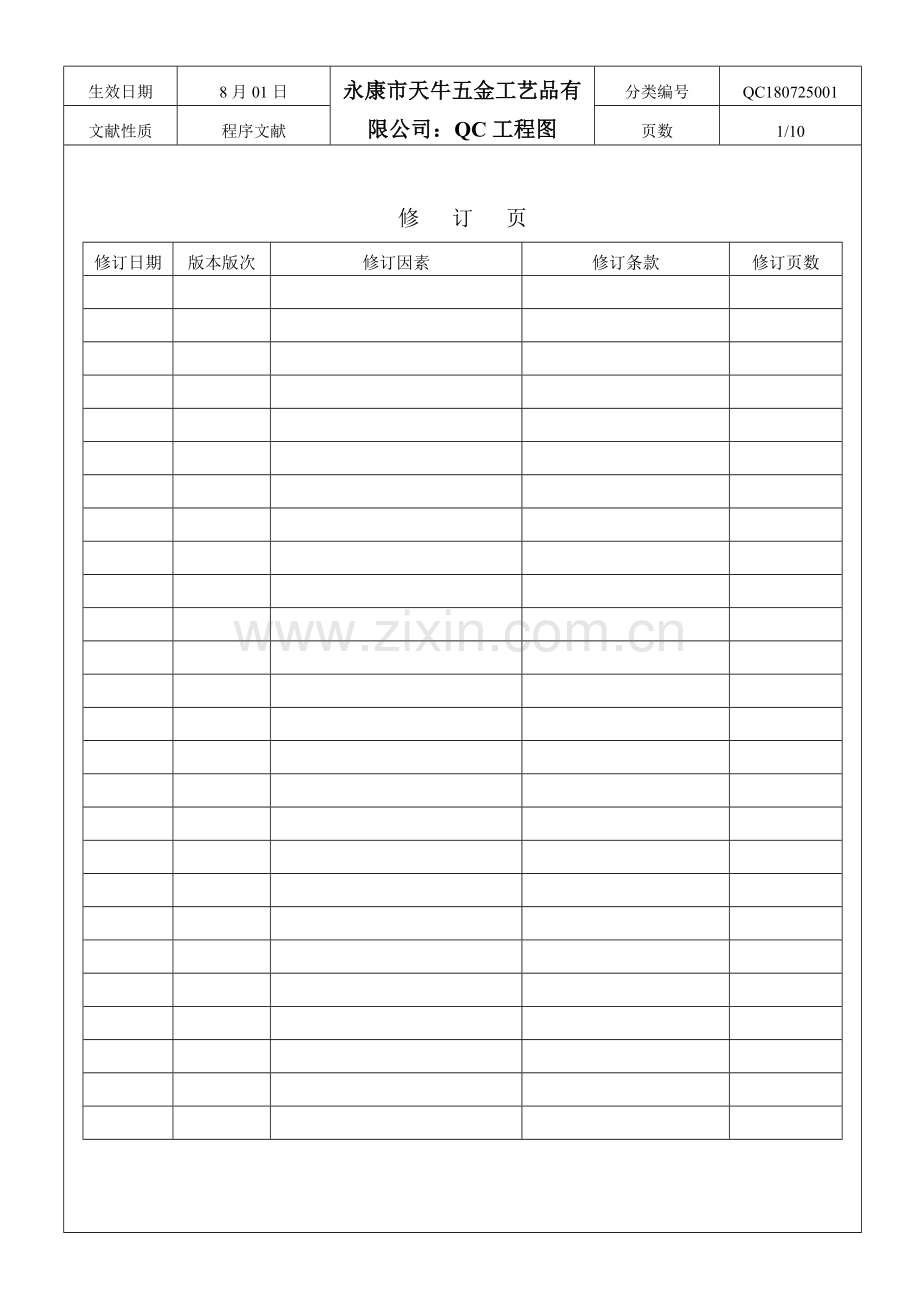

修 订 页
修订日期
版本版次
修订因素
修订条款
修订页数

生效日期
8月01日
永康市天牛五金工艺品有限公司
QC工程图
分类编号
QC1801
文献性质
程序文献
页数
2/10

流程
工程别
作业指
导书
管制重点
量测
措施
量测
工具
负责单位及检查频次
备注
准备
工程
工
程
外观功能
规格
其他
作业员
QC
车间主任
品管课长

割 管
(含装筐)
参照
切削后端面无长/大毛刺,无明显缩口,圆整无变形,无刀痕,内表面无拉丝
依工艺
尺寸
按测量数据确认
目视/卡尺、卷尺
√
首件确认、全检
√
首件确认,每种规格4次/天，
5只/次
√
参与首件确认，每种规格上/下午各1次，3只/次
√
首件确认稽查，每种规格上/下午各1次，3只/次

滚毛刺
参照
端面规定光滑、圆整，内壁无拉丝、毛刺
依工艺
尺寸

目视、手感
√
全检
√
每种规格上/下午各1次，
5只/次
√
每种规格上/下午各1次，
3只/次
√
每种规格上/下午各1次，
3只/次

压焊缝
参照
焊缝压过后手感平整，操作时焊缝要对中
依工艺
尺寸

目视、手感
√
全检
√
每种规格上/下午各1次，
5只/次
√
每种规格上/下午各1次，
3只/次
√
每种规格上/下午各1次，
3只/次

胀 形
参照
无破裂,表面无明显拉丝、凹点、起皱、尺寸符合规定
依工艺
尺寸

目视/卡尺、样品比对
√
首件确认、全检
√
首件确认每小时5只/台
√
参与首件确认，每种规格上/下午各1次，
5只/次
√
首件确认稽查，每种规格上/下午各1次，5只/次

生效日期
8月01日
永康市天牛五金工艺品有限公司
QC工程图
分类编号
QC1801
文献性质
程序文献
页数
3/10

流程
工程别
作业指
导书
管制重点
量测
措施
量测
工具
负责单位及检查频次
准备
工程
工程
外观、功能
规格
其他
作业员
QC
车间主任
品管课长
备注

分杯
参照
无毛刺、划（碰）伤，底部无明显刀痕、拉丝、无明显凹凸、两端杯体尺寸相等
依工艺
尺寸
内胆两边尺寸平分
目视、手感/检具、卡尺、样品比对
√
首件确认/全检
√
首件确认， 5小时5只/台
√
参与首件确认,每种规格上/下午各1次,5只/次
√
首件确认稽查,抽每种规格上/下午各1次,5只/次

缩口
参照
光滑平整，无明显刀痕，无皱痕、划（碰）伤、麻点
依工艺
尺寸
光滑平整依样品为原则
目视、手感/卡尺、样品比对
√
首件确认/全检
√
首件确认，
1小时5只/台
√
参与首件确认,每种规格上/下午各1次,5只/次
√
首件确认稽查,每种规格上/下午各1次,5只/次

割头
参照
光滑、平整，无刀痕，杯体无划（碰）伤
依工艺
尺寸

目视、手感/卡尺、样品比对
√
首件确认/全检
√
首件确认， 5小时5只/台
√
参与首件确认,每种规格上/下午各1次,5只/次
√
首件确认稽查,每种规格上/下午各1次,5只/次

整口
参照
内胆表面口部无拉丝，杯体无划（碰）伤
依工艺
尺寸

目视、/卡尺、样品比对
√
首件确认/全检
√
首件确认， 5小时5只/台
√
参与首件确认,每种规格上/下午各1次,5只/次
√
首件确认稽查,每种规格上/下午各1次,5只/次

拉伸
参照
控制拉伸口部与底部尺寸
依工艺
尺寸

目视、/卡尺、样品比对
√
首件确认/全检
√
首件确认， 5小时5只/台
√
参与首件确认,每种规格上/下午各1次,5只/次
√
首件确认稽查,每种规格上/下午各1次,5只/次

整形
参照
角度清晰，尺寸符合规定、无麻点、无破裂
依工艺
尺寸
角度清晰依样品为准
目视、/卡尺、样品比对
√
首件确认/全检
√
首件确认， 1小时5只/台
√
参与首件确认,每种规格上/下午各1次,5只/次
√
首件确认稽查,每种规格上/下午各1次,5只/次

滚筋
参照
无划（碰）伤，两条筋平行，无失圆，无明显痕迹
依工艺
尺寸

目视、/卡尺、样品比对
√
首件确认/全检
√
首件确认， 1小时5只/台
√
参与首件确认,每种规格上/下午各1次,5只/次
√
首件确认稽查,每种规格上/下午各1次,5只/次

大（小）
罗纹
参照
表面无划（碰）伤，螺丝无开裂、，旋转自如，螺纹无扭曲、变形，无明显麻点
依工艺
尺寸

目视/检具、卡尺、样品比对
√
首件确认/全检
√
首件确认， 1小时5只/台
√
参与首件确认,每种规格上/下午各1次,5只/次
√
首件确认稽查,每种规格上/下午各1次,5只/次

生效日期
8月01日
永康市天牛五金工艺品有限公司
QC工程图
分类编号
QC1801
文献性质
程序文献
页数
4/10

流程
工程别
作业指
导书
管制重点
量测
措施
量测
工具
负责单位及检查频次
准备
工程
工程
外观、功能
规格
其他
作业员
QC
车间主任
品管课长
备注

平口底
参照
表面无刀痕、毛刺、划（碰）伤，保证与轴线旳垂直度
依工艺尺寸

目视/卡尺、检具、样品对比
√
首件确认/全检
√
首件确认， 1.5小时5只/台
√
参与首件确认,每种规格上/下午各1次,5只/次
√
首件确认稽查,每种规格上/下午各1次,5只/次

防水颈
参照
无毛刺，无划(碰)伤，无开裂、失圆
依工艺尺寸

目视/卡尺、检具、样品对比
√
首件确认/全检
√
首件确认， 1小时5只/台
√
参与首件确认,每种规格上/下午各1次,5只/次
√
首件确认稽查,每种规格上/下午各1次,5只/次

滚底角
参照
角度清晰，无破裂、划（碰）伤
依工艺尺寸

目视/卡尺、样品对比
√
首件确认/全检
√
首件确认， 1小时5只/台
√
参与首件确认,每种规格上/下午各1次,5只/次
√
首件确认稽查,每种规格上/下午各1次,5只/次

滚口
参照
杯口处无高下偏差、偏心、起皱、毛刺，口部平整
依工艺尺寸

目视/卡尺、样品对比
√
首件确认/全检
√
首件确认，抽检频率：1.5小时5只/台
√
参与首件确认,每种规格上/下午各1次,5只/次
√
首件确认稽查,每种规格上/下午各1次,5只/次

冲底
参照
外观光洁、平整
依工艺尺寸

目视/卡尺、样品对比
√
首件确认/全检
√
首件确认，抽检频率：1.5小时5只/台
√
参与首件确认,每种规格上/下午各1次,5只/次
√
首件确认稽查,每种规格上/下午各1次,5只/次

清洗
参照
表面无划（碰）伤，无拉丝、污渍、油渍

目视、手感
√
首件确认/全检
√
首件确认，每天上/下午各两次
√
每种规格上/下午各1次,5只/次
√
每种规格上/下午各1次,5只/次

烘干
参照
口部内外干净，无油污、灰尘、水渍，底部无凹凸，色泽均匀、光亮，不起泡、不脱落杯体无划（碰）伤

目视/样品对比
√
全检
√
上/下午各2次，5只/次
√
每种规格上/下午各1次，5只/次
√
每种规格上/下午各1次，5只/次

凹点
检查
参照
整体平整无凹凸点，无破裂、毛刺、划（碰）伤

无漏工序
目视、手感/样品对比
√
全检
√
每天上/下午各2次，
5只/次
√
每种规格上/下午各一次,5只/次
√
每种规格上/下午各一次,5只/次

生效日期
8月01日
永康市天牛五金工艺品有限公司
QC工程图
分类编号
QC1801
文献性质
程序文献
页数
5/10

流程
工程别
作业指
导书
管制重点
量测
措施
量测
工具
负责单位及检查频次
准备
工程
工程
外观、功能
规格
其他
作业员
QC
车间主任
品管课长
备注

凹点
返修
参照
将杯体表面凹点敲平，敲后应无明显痕迹

杯体无划（碰）伤
目视、手感/样品对比
√
全检
√
每天上/下午各2次，
5只/次
√
每种规格上/下午各1次，
5只/次
√
每种规格上/下午各1次，
5只/次

圆周焊
参照
杯体与内胆焊缝平整，无凹凸、虚（漏）焊，杯体平整无凹凸、拉丝
杯体与内胆底相应无失圆
杯体无划（碰）伤
目视、手感/样品对比
√
首件确认/全检
√
首件确认，
5只/小时
（台）
√
参与首件确认,
2只/2小时
（台）
√
首件确认稽查,
2只/2小时
（台）

试水
参照
杯体及焊缝处无漏水

杯体无划（碰）伤
目视/压缩气、水
√
全检
√
上/下午各1次，
10只/次
√
上/下午各1次，10只/次

烘干
参照
口部内外干净，无油污、灰尘、水渍，底部无凹凸，镀银色泽均匀、光亮，不起泡、不脱落

杯体无划（碰）伤
目视/样品对比
√
全检
√
上/下午各2次，5只/次
√
上/下午各1次，
5只/次
√
上/下午各1次，5只/次

镀银
参照
口部内外干净，无油污、灰尘、水渍，底部无凹凸，镀银色泽均匀、光亮，不起泡、不脱落

杯体无划（碰）伤
目视/样品对比
√
全检
√
每批随机抽检，5只/次
√
随机抽检
√
随机抽检

烘干
参照
口部内外干净，无油污、灰尘、水渍，底部无凹凸，镀银色泽均匀、光亮，不起泡、不脱落

杯体无划（碰）伤
目视/样品对比
√
全检
√
上/下午各2次，5只/次
√
上/下午各1次，
5只/次
√
上/下午各1次，5只/次

点吸
气剂
参照
点焊牢固，不脱落，点焊处无破裂、击穿

无晃动、异响,杯体无划（碰）伤
目视 /钢片
√
首件确认/全检
√
首件确认， 10只/2小时
√
参与首件确认,上/下午各1次,10只/次
√
首件确认稽查,上/下午各1次,10只/次

生效日期
8月01日
永康市天牛五金工艺品有限公司
QC工程图
分类编号
QC1801
文献性质
程序文献
页数
6/10

流程
工程别
作业指
导书
管制重点
量测
措施
量测
工具
负责单位及检查频次
准备
工程
工程
外观、功能
规格
其他
作业员
QC
车间主任
品管课长
备注

配口（底）
参照
外壳与内胆吻合，内胆不靠边，口部平整、干净

杯体无划（碰）伤
目视
√
首件确认/全检
√
首件确认，上/下午各2次,5只/次
√
参与首件确认,上/下午各1次,5只/次
√
首件确认稽查,上/下午各1次,5只/次

焊口（底）
参照
口部光滑、平整无划（碰）伤、虚（漏）焊、锯齿状、焊珠
焊道呈金黄色
杯体无划（碰）伤
目视/样品对比
√
首件确认/全检
√
首件确认，上/下午各2次,5只/次
√
参与首件确认,上/下午各1次,5只/次
√
首件确认稽查,上/下午各1次,5只/次

抽真空
参照
杯体平整，无失圆、变形、

杯体无划（碰）伤
目视、手感/样品比对
√
首件确认/全检
√
首件确认， 5只/1小时（台）
√
参与首件确认，上/下午各1次,10只/次（台）
√
首件确认稽查,上/下午各1次,10只/次（台）

一次
测温
参照
杯体平整,真空

无失圆、变形,杯体无划（碰）伤
目视、手感/样品比对
√
首件确认/全检
√
首件确认，
10只/2小时
√
参与首件确认,上/下午各一次,10只/次
√
首件确认稽查,上/下午各1次,10只/次

凹点
检查
参照
杯体平整，无变形、凹点

杯体无划（碰）伤
目视
√
全检
√
上/下午各2次，5只/次
√
上/下午各1次，
5只/次
√
上/下午各1次，
5只/次

生效日期
8月01日
永康市天牛五金工艺品有限公司
QC工程图
分类编号
QC1801
文献性质
程序文献
页数
7/10

流程
工程别
作业指
导书
管制重点
量测
措施
量测
工具
负责单位及检查频次
备注
准备
工程
工
程
外观功能
规格
其他
作业员
QC
车间主任
品管课长

电解
（返厂检查）
参照
内胆光亮，无电解残留物，喷砂均匀，内胆色泽均匀，无水迹
失圆
无划（碰）伤、凹点
目视、手感/样品比对
√
全检
√
5只/批
√
5只/批

抛口
参照
抛后口部无雾状和麻点、凹点，有亮度、拉丝，口部无毛刺
失圆
无划（碰）伤、凹点
目视、手感/样品比对
√
全检
√
上/下午各1次，
10只/次
√
上/下午各1次，
10只/次

砂缝
参照
焊缝圆滑，无棱角、缝痕，焊面抛完整
失圆
无划（碰）伤、凹点
目视、手感/样品比对

全检
√
上/下午各1次，
10只/次

上/下午各1次，
10只/次

粗抛面
（180#）
参照
抛后无麻点，无拉丝、无划痕、斑点、黑丝
失圆
无划（碰）伤、凹点
目视、手感/样品比对
√
全检
√
上/下午各1次，
10只/次
√
上/下午各1次，
10只/次

细抛面
（240#）
参照
抛后无麻、拉丝，丝路均匀，无划痕、无斑点、黑丝
失圆
无划（碰）伤、凹点
目视、手感/样品比对
√
全检
√
上/下午各1次，
10只/次
√
上/下午各1次，
10只/次

研磨
参照
抛面光滑，无麻点、抛纹，无划痕、丝路均匀，无斑点、黑丝
失圆
无划（碰）伤、凹点
目视、手感/样品比对
√
全检
√
上/下午各1次，
10只/次
√
上/下午各1次，
10只/次

全检
参照
抛光面纹路细腻、均匀，无拉丝、划痕、麻点、起皱
失圆、无漏工序
无划（碰）伤、凹点
目视、手感/样品比对
√
全检
√
全检
√
上/下午各2次，
10只/次
√
上/下午各2次，
10只/次

入半成
品库
参照
区域划分、标示置放及高度

分类摆放物与单吻合
目视
√
全检
√
上/下午各抽查1次
√
上/下午各稽查1次

生效日期
8月01日
永康市天牛五金工艺品有限公司
QC工程图
分类编号
QC1801
文献性质
程序文献
页数
8/10

流程
工程别
作业指
导书
管制重点
量测
措施
量测
工具
负责单位及检查频次
备注
准备
工程
工
程
外观功能
规格
其他
作业员
QC
车间主任
品管课长

二道
测温
参照
杯体平整、真空
失圆
无大凹点，划（碰）伤
目视、手感/测温台
√
全检
√
随机抽检
√
随机抽检

挑杯
参照
杯体平整，无凹点、拉丝、麻点、起皱、失圆，纹路均匀，无异响
规格型号，无漏工序
划碰伤，内胆发黄，电解残留物
目视、手感/样品比对
√
全检
√
上/下午各1次，
10只/次
√
随机抽检

压底
参照
粗底口部无被切，硅胶无脱落，塑件到位，下座无旋转、凹点、拉丝及杂（污）斑

无划（碰）伤
目视/样品比对
√
全检
√
10只/2小时
√
上/下午各1次，
10只/次
√
上/下午各1次，
5只/次

喷漆
参照
光滑均匀，无气孔、麻点、流挂，颈部平面无漆，杯与盖颜色一致，漆不脱落

杯体无划（碰）伤
目视/样品比对
√
首件确认
全检
√
首件确认，10只/小时
√
首件确认上/下午各2次，
10只/次
√
上/下午各1次，
5只/次

丝印
参照
图案和文字清晰并无脱落，无重影、错位、断线、露底、漏印、倾斜、气孔、麻点

杯体无划（碰）伤
目视/样品比对、BOPP胶带
√
首件确认
全检
√
首件确认，10只/小时
√
首件确认上/下午各2次，
10只/次
√
上/下午各1次，
5只/次

冲盖
参照
平整无毛刺，无凹点、光滑平整
冲缺口6个以上

目视、手感/样品比对
√
全检
√
10只/2小时
√
上/下午各1次，
5只/次
√
上/下午各1次，
5只/次

压盖
参照
钢盖到位，塑盖无被切不良，配合紧密、无转动、脱落

目视、手感/样品对比
√
全检
√
10只/2小时
√
上/下午各1次，
10只/次
√
上/下午各1次，
10只/次

试开关
参照
无漏水，开关弹跳自如，声音清脆，无明显毛刺，硅胶圈完整

目视、手感/测试台、样品对比
√
全检
√
10只/2小时
√
上/下午各1次，
10只/次
√
上/下午各1次，
10只/次

生效日期
8月01日
永康市天牛五金工艺品有限公司
QC工程图
分类编号
QC1801
文献性质
程序文献
页数
9/10

流程
工程别
作业指
导书
管制重点
量测
措施
量测
工具
负责单位及检查频次
备注
准备
工程
工
程
外观功能
规格
其他
作业员
QC
车间主任
品管课长

敲销
参照
销子敲入后，不能过长或过短，销子不能露出孔旳两端或短于孔壁厚旳1/2

塑料件无明显毛刺、擦痕
目视、
手感
√
全检
√
上/下午各1次，10只/次
√
上/下午各1次，
5只/次
√
上/下午各1次，
5只/次

压底、压塑圈
参照
塑座口部无被切，并压到位，上下手柄位置垂直

塑料件无明显毛刺、擦痕
目视、
手感
√
全检
√
上/下午各1次，10只/次
√
上/下午各1次，
5只/次
√
上/下午各1次，
5只/次

压塑座
参照
无明显毛刺、敲销部位无裂纹
杯体结合部无缝隙
硅胶圈放入
目视、
手感
√
全检
√
上/下午各1次，10只/次
√
上/下午各1次，
5只/次
√
上/下午各1次，
5只/次

放杯
参照
塑件无明显毛刺、破裂，内胆无水污、拉丝
杯体结合部无缝隙
杯体无污痕、拉丝
目视、
手感
√
全检
√
上/下午各1次，10只/次
√
上/下午各1次，
5只/次
√
上/下午各1次，
5只/次

擦杯
参照
杯口无明显锯齿状，内胆无水污、拉丝
杯体结合部无缝隙
杯体无污痕、拉丝
目视、
手感
√
全检
√
上/下午各1次，10只/次
√
上/下午各1次，
5只/次
√
上/下午各1次，
5只/次

吹杯
参照
杯内无灰尘、残留水迹、拉丝
杯体结合部无缝隙
杯体无污痕、拉丝
目视、
手感
√
全检
√
上/下午各1次，10只/次
√
上/下午各1次，
5只/次
√
上/下午各1次，
5只/次

旋盖子
参照
开关、盖子无打滑及过紧并干净
杯体结合部无缝隙
杯体无污痕、拉丝
目视、
手感
√
全检
√
上/下午各1次，10只/次
√
上/下午各1次，
5只/次
√
上/下午各1次，
5只/次

贴标
参照
无歪斜、漏贴、多（少）贴，并牢固
无残缺、破损
印色字体清晰
目视、
手感
√
全检
√
上/下午各1次，10只/次
√
上/下午各1次，
5只/次
√
上/下午各1次，
5只/次

生效日期
8月01日
永康市天牛五金工艺品有限公司
QC工程图
分类编号
QC1801
文献性质
程序文献
页数
10/10

流程
工程别
作业指
导书
管制重点
量测
措施
量测
工具
负责单位及检查频次
备注
准备
工程
工
程
外观功能
规格
其他
作业员
QC
车间主任
品管课长

套袋
参照
袋口封死，入袋旳杯体无残胶丝或其他杂物
无破损

目视
√
全检
√
上/下午各1次，10只/次
√
上/下午各1次，
5只/次
√
上/下午各1次，
5只/次

封箱
参照
配件无漏装，并符合数量、标示
配件无破损

目视
√
全检
√
上/下午各1次，10只/次
√
上/下午各1次，
5只/次
√
上/下午各1次，
5只/次

成品入库
参照
区域划分、标示置放高度

分类摆放物与单吻合
目视
√
全检
√
上/下午各1次，5只/次
√
上/下午各1次，5只/次

注：
：：：：（表达操作）

： （表达检查）

：：（表达操作检查）

:::（表达流程方向）
