土地整治复垦项目灌溉及排水工程、田间道路工程、农田防护及生态环境保持工程技术标施工组织设计.doc

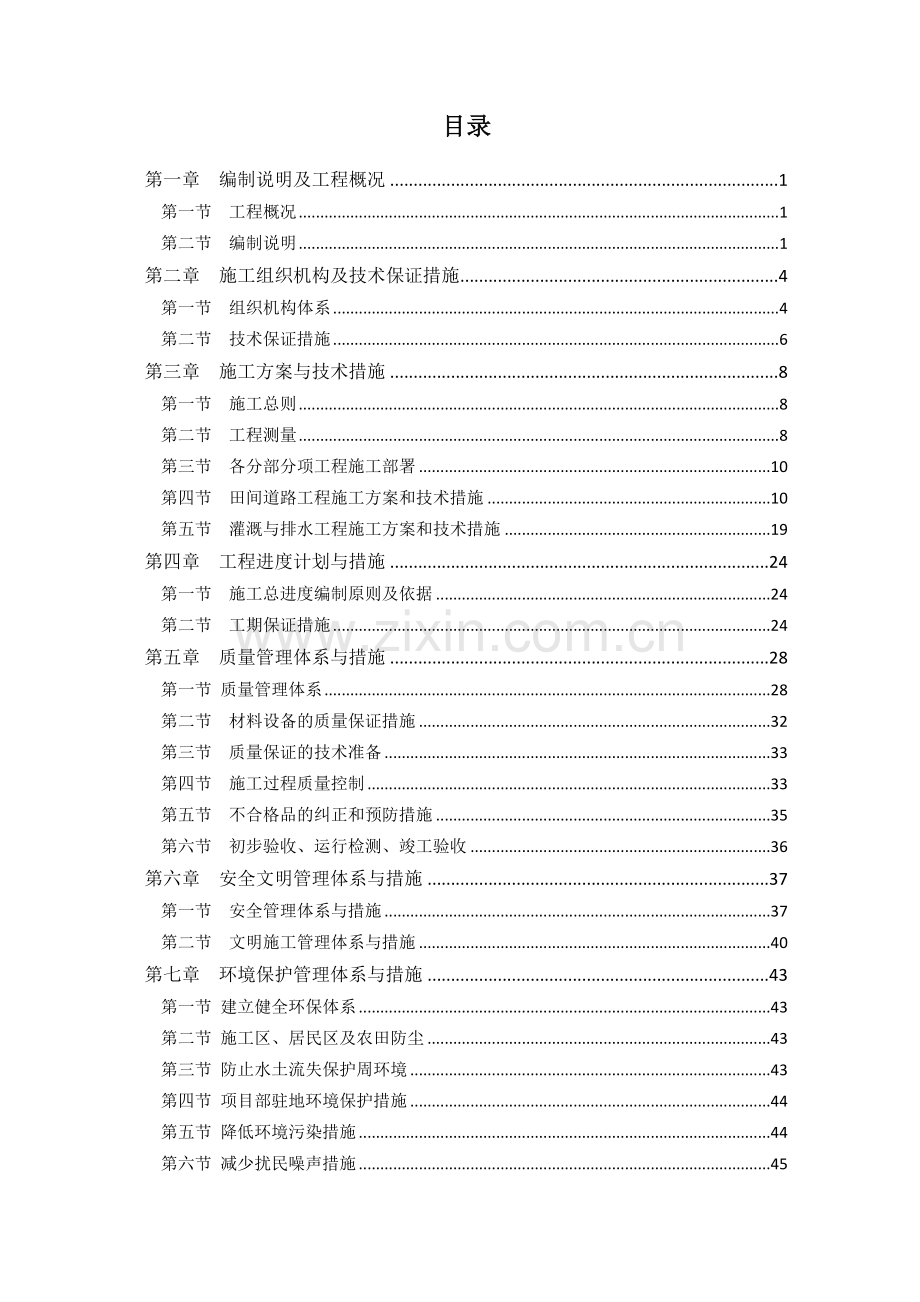

xx区xx镇6个区域地块土地整治复垦项目(第三批）项目编号：xx-053投标文件(技术标) 采购人：xx镇土地垦复整理推进办公室 招标代理机构：xx工程建设咨询有限公司 投标单位： 投标时间：年 月 日 投标地点： 目录第一章 编制说明及工程概况1第一节 工程概况1第二节 编制说明1第二章 施工组织机构及技术保证措施4第一节 组织机构体系4第二节 技术保证措施6第三章 施工方案与技术措施8第一节 施工总则8第二节 工程测量8第三节 各分部分项工程施工部署10第四节 田间道路工程施工方案和技术措施10第五节 灌溉与排水工程施工方案和技术措施19第四章 工程进度计划与措施24第一节 施工总进度编制原则及依据24第二节 工期保证措施24第五章 质量管理体系与措施28第一节 质量管理体系28第二节 材料设备的质量保证措施32第三节 质量保证的技术准备33第四节 施工过程质量控制33第五节 不合格品的纠正和预防措施35第六节 初步验收、运行检测、竣工验收36第六章 安全文明管理体系与措施37第一节 安全管理体系与措施37第二节 文明施工管理体系与措施40第七章 环境保护管理体系与措施43第一节 建立健全环保体系43第二节 施工区、居民区及农田防尘43第三节 防止水土流失保护周环境43第四节 项目部驻地环境保护措施44第五节 降低环境污染措施44第六节 减少扰民噪声措施45第七节 地下管线及其他地上地下设施的保护加固措施45第八章 施工协调措施47第九章 季节性施工措施49第一节 雨季施工方案49第二节 夏季施工方案50第十章成品保护措施52第十一 章 资源配备计划53第一节 劳动力安排计划53第二节 施工设备及试验、检测仪器设备配置53附表一: 拟投入本合同工作的主要施工设备表53附表二：拟投入本合同工作的试验和检测仪器设备表55附表三：劳动力计划表56第一章 编制说明及工程概况第一节 工程概况项目名称：xx区xx镇6个区域地块土地整治复垦项目(第三批）项目业主：xx镇土地垦复整理推进办公室建设地点：xx镇计划工期：120天(日历天)。质量要求：1、本项目质量等级要求：一次性验收合格工程。2、本项目须达到土地开发整理项目验收规程（TD/T1013-2000）、相关国家和本市规范、标准和项目设计文件中规定的合格标准。3、施工中必须按设计图纸、有关技术标准和规范要求进行相关试验和检测。4、项目区外购土方的土壤质量应符合土地复垦质量控制标准（TD/D1036-2013）的相关要求。工程概况：本工程包括三个单位工程，各单位工程的主要工程如下：一、土地平整工程：地上渣土清理、场地渣土清理、地下渣土清理、表土回填平整、田块平整、土地陪肥。二、灌溉与排水工程：泵站、灌溉干管（600mm）、灌溉支管（400mm）、分水井A（上口800mm）、放水井、硬化明沟、土质明沟、下田道、涵管。三、田间道路工程：生产路、道路修复。第二节 编制说明一、编制依据1、土地综合整治项目的招标文件、工程量清单及施工图纸。2、国家颁发现行的施工及验收规范、材料规范、质量标准化、法规文件及强制性条文，地方主管部门有关文件（不限于以下所列）：a) 土地开发整理规划编制规程（TD/T1011-2000）； b) 土地开发整理项目规划设计规范（TD/T1012-2000）；c) 土地开发整理项目验收规程（TD/T1013-2000）； d) xx市土地开发整理工程建设标准（DG/TJ08-2079-2010）e) 关于印发土地开发整理项目预算定额标准的通知（财综【2011】128号）； f) 高标准基本农田建设标准（TD/T1033-2012）g) xx菜田和菜地水利基础设施建设标准技术规范（DB31T/469-2009）。 h) 水利水电工程制图标准（SL7395）； j) 水利水电工程等级划分及洪水标准（SL252-2000）； k) 农田排水工程技术规范（SL/T4-1999）； l) 灌溉与排水工程设计规范（GB/5028899）； j) 水土保持综合治理技术规范（GB/T16453.1-16453.6-1996） m)节水灌溉技术规范（SL20798）； n) 农田低压管道输水工程技术规范（GB/T20203-2006）； o)渠道防渗工程技术规范（SL18-2004）； p) 公路涵桥设计通用规范（JTG D60-2004）； q)市政公用工程施工质量检验与评定规程（SL1762007）r)水利水电建设工程验收规程 （SL2232008）s)水工混凝土施工规范(DL/T5144-2001)t)砌筑砂浆配合比设计规程JGJ/T98-1998u)以及其它国家或xx市有关土地整治技术要求。上述规范有更新时，以最新版本为准。二、编制原则1、优化施工组织，全面规划，合理布置，突出重点，统筹安排，科学组织，确保工程如期按质按量完工。2、采用现行有效的施工方法，合理选择施工方案，提高机械化、标准化施工水平，加快工程施工进度，强化管理，精心施工，保证工程质量。3、严格控制安全施工管理，杜绝重大安全事故发生，事故发生率务必控制在3%以下。4、现场材料堆码整齐，做到文明施工。5、合理安排工期，为雨、夏季施工做好部署。三、工期要求和质量目标：本工程要求总工期120日历天（工期从批准的开工报告批准之日起至工程竣工之日止）。施工期间，我公司将合理安排工序，充分发挥劳动力及机械效率，积极采取有利的保证措施，圆满完成施工任务，实现工期计划。质量目标：符合土地开发整理项目验收规程（TD/T1013-2000），相关国家和本市规范、标准和项目设计文件中规定的合格标准。达到一次性验收合格。达到一次性验收合格。四、编制范围本施工组织设计是针对该项目工程编制的，主要包括：灌溉与排水工程、田间道路工程、农田防护与生态环境保持工程。编制范围为：合同工程量清单和设计图所涵盖的内容。第二章 施工组织机构及技术保证措施第一节 组织机构体系一、现场组织机构本工程施工管理经的施工组织机构将由公司委派具有丰富土地整理验的项目经理，作为项目第一负责人组建项目经理部，负责施工管理，实施组织保证体系，履行合同事宜，同时由公司领导、工程部积极配合项目经理部具体协调有关工作。现场组织机构框图项目经理技术负责人 工地实验室材 料 组质量监督组机电设备组工程技术组施工安全组模板工班组钢筋工班组砌筑抹灰工班组土石方工程作业队财务后勤组混凝土工班组道路工程作业队杂工班组二、管理人员的职责1、项目经理的职责 全面负责本合同工程实施的组织、领导和协调工作，就本项目工程的质量、进度、财务、安全及职工管理等工作对公司负责。负责项目经理的行政管理、生产指挥及对内对外的协调工作。组织全体施工人员认真学习工程技术及安全生产规程、规范，以不断提高政治和业务水平。随时检查各项工程的施工作业质量、进度、安全以及财务情况，发现问题及时解决和处理，如遇重大问题应及时向公司及有关部门报告。 2、技术负责人的主要职责 协助项目经理做好项目工程施工中的各种技术与质量方面的组织管理工作，主持制定关键项目施工技术方案和技术措施，指导工程变更、计量、支付的处理，以及组织中间交工验收、编制竣工资料等工作。 3、工程技术组主要责任 做好施工过程中的技术管理以及施工现场的组织管理及服务工作。包括施工定线、放样，各阶段施工高程、位置、尺寸检查等测量工作；施工组织计划的制定，施工技术措施的制定、实施与检查、工程变更、工程计量、支会的办理；负责中间交工验收、收集、整理有关施工技术资料，并完成施工技术档案的归档和竣工资料的编制。 4、质量监督组主要职责施工质量管理和质量监督、检查、验收和工程质量信息反馈等工作，包括全面质量管理目标和措施的制定，实施和检查，对分项工程施工前组织技术交底；施工中坚持对各工序、各部位及各个环节的施工质量进行动态控制；按合同与规范的要求做好工序质量检验并配合监理工程师的质量抽检确认工作，把好工程质量关。 5、工地试验室 由有资质的试验工程师负责本段所有试验工作，并配备两个试验员。全面负责项目施工中各种材料的性能检验，各种混合料的配合比试验和各种标准试验，以及施工中的材料及成品的取样、现场检测检验、工地试验及委托试验等工作。同时应填好试验检测原始数据记录、报告，并完成试验资料的收集整理、统计分析、汇总和归档工作。 6、材料组 负责所有施工工程材料的及时组织、采购和供应；保证材料的质量符合要求，数量满足工程要求，并加强场内的仓储、保管，做到合理利用。 7、机电设备组 负责施工机电设备的使用、维修和保养工作；保证满足施工中对各种施工机械、设备的要求，并保持较高的完好率。 8、施工安全组 负责组织对全体施工人员的施工安全教育、施工安全制度、安全防护措施的制定、实施和监督、检查与管理工作，负责将各项安全防护措施，制度及责任落实到个人，采取切实措施，杜绝和防范各种安全隐患。 9、财务后勤组 全面负责施工期间的财务、后勤服务与管理。做好全项目施工中的财务收支管理，办公及生产、生活后勤的全面保障工作。10、施工组各施工组按管理人员安排具体负责分部分项工程施工。三、施工组织管理机构高效运转保障措施1、组织强有力的项目班子，选派思想好、业务精、能力强、善合作、服务好的助理人员进入项目管理班子。2、建立健全项目经理、工长、质安、内业、材料、机械、劳资等岗位责任制，由工程领导小组定期对各专业进行考核。3、强化激励与约束机制，制定业绩评比、奖罚办法，定时组织项目经理部管理人员会议，检查工作质量。4、建立工程领导小组现场办公制，每半月召开一次现场办公会，重点帮助解决项目的资金、质量、进度等难题，以确保资金为前提，带动项目各项工作的高效运转。5、实行劳动用工管理，选派组织能力强、技术水平高、能打硬仗的作业队伍，发扬连续作战的精神，确保工程的按期或提前完成。第二节 技术保证措施一、公司将全力提供技术保障，参与工程建设的主要技术人员和施工人员均是承建过类似工程的施工人员，其余人员从参与同类工程建设的技术力量中抽取，必要时，我公司质量安全部、工程技术部的专职人员将亲临现场指导工作。 二、配备质量可靠、数量足够的施工机械设备和质量检测设备，以满足工程施工的需要。施工现场抓好主要施工机械设备的管理、维修、保养和使用工作，提高设备的完好率、出勤率和利用率，充分发挥施工机械设备的生产率。 三、项目经理部严格按照工程图纸、设计变更通知、相关规程规范，以关键线路工程施工为中心，建立强有力的现场施工技术组织系统，负责项目经理部与业主、设计及监理的沟通并进行现场技术计划、组织、指导和监督。1、作好图纸会审，下达技术作业指导书，编制施工阶段详细的施工方案，技术交底和技术指导，把好方案实施前的各个环节关；2、按监理工程师批准的施工方案进行施工，坚持以样板工程开路，杜绝因技术方案不当而引起的停工、返工现象；3、结合实际，在技术方案上优化创新，提高工作效率。第三章 施工方案与技术措施第一节 施工总则根据本项目工程的地形特点及各分部工程的特点，拟采取分区、分时段结合流水作业的方法进行施工。一、施工布置与方法根据项目区地理环境及工程本身的特性，开展各项工程建设。首先在春耕前完成田间道路工程不耽误村民生产，然后根据是否影响春耕产生有选择性的进行沟渠工程施工，使项目区渠道通畅。彻底改变项目区面貌。在正式进入施工现场前，应做好施工的各项准备工作，包括实地考察建设工程现场，落实施工占地及表层堆放地点，做好三通一平工作，确定机械设备及各种建材的进场路线等，由监理单位对确实具备开工条件的施工单位签发开工令。施工单位要严格按照施工规范、施工程序进行施工。二、合理安排施工程序与施工顺序：1、及时完成有关施工准备工作，为正式施工创造良好的条件，施工准备包括施工风、水、电、施工便道及临时办公生活用房、库房的搭设，根据工程施工进场时间的不同分阶段分期完成。2、对于分部分项工程的施工顺序，既要考虑空间顺序，也要考虑工种之间的顺序。3、从实际出发，做好人力、物资、机械的综合平衡，组织均衡施工。4、尽量利用正式工程以减少临时工程和临时占地。尽量利用当地资源，合理安排运输、装卸与储存作业，减少物资运输量，避免二次或重复搬运。精心进行场地规划布置，节约施工用地和临时占地。堆场、临建做到井然有序，不阻碍交通，防止施工事故，做到文明施工。5、施工技术资料的准备技术标准和规范遵照国土资源部和国家基本建设委员会颁发的所有现行技术规范和本卷所规定的技术规范执行。第二节 工程测量一、工程测量概述本标段工程施工测量工作包括工程区内所有拟建物及施工交通道路。开工前，与设计、监理单位一起，根据已有的平面高程控制点，采用极坐标及交会法，在工程区内建立平面高程控制网。并对所有基准点和高程点进行检查和校正，在施工期间注意对原有的控制点和水准点以及增设的控制点加以保护。二、测量人员与设备配置根据本工程情况和特性，配备相适应的测量人员和测量设备，配置见下表：测量人员配置表职 务专业工作经验人数备 注测量工程师工程测量具有5年以上的工作经验1 负责与监理工程师的来往函件及月报量、测量资料整理等工作，现场测量技术工作，编写测量方法助理工程师工程测量具有3年以上工作经验2现场测量测量设备配置表序号仪器名称型 号单 位数 量备 注1水准仪NST2台22全站仪TOP320台13塔 尺5米把24钢卷尺3米、5米把55钢卷尺50米把26垂 球0.25kg、0.5kg个17对讲机台58计算器GASI04800个2三、地形测量地形测量将依据 布设的施工控制网以及基准点来进行本工程区所有拟建物地形图的测绘，特殊地段将根据工程施工的需要测绘不同比例尺的地形图。原始地面测量工作将在施工定线中一次完成，根据测量结果结合设计图纸绘制开挖图。四、施工放样施工放样以监理工程师批准和认可的设计图纸为准，在实地测设各渠系建筑物的平面位置、高程、尺寸等。依据布设的施工控制网以及基准点，采用经纬仪和水准仪相结合来完成测量放样作业。施工放样测量误差标准按水利水电施工测量规范（SL52-2015）执行。第三节 各分部分项工程施工部署一、施工安排根据合同要求本标段施工工期为120日历天，施工工期安排详见施工进度计划。1、土地平整工程施工安排：土地平整工程为本工程的重点工程，包含土地平整工程：地上渣土清理、场地渣土清理、地下渣土清理、表土回填平整、田块平整、土地陪肥。2、田间道路工程施工安排本工程田间道路工程工程量较小，组织1个专业化、机械化的道路作业队负责施工，施工中可根据实际情况与其他作业班组或作业队配合作业，确保按期保质完成。在施工中做到路基开挖填筑与排水工程配合进行，保证挖填持续均衡生产，填方处的管道工程应提前安排施工，以不影响路基的填筑。3、灌溉与排水工程施工安排灌溉与排水工程含灌溉干管（600mm）、灌溉支管（400mm）、分水井A（上口800mm）、放水井、硬化明沟、土质明沟、下田道、涵管组织2支专业作业队进行施工。为了利用田间道进行材料和机械设备的水平运输，防止田间道路施工对灌溉与排水工程的成品及半成品造成不良影响或造成破坏，加快灌溉与排水工程的施工进度，除管涵工程外，在灌溉与排水工程与田间道路工程相结合的地方先进行田间道路工程施工。第四节 田间道路工程施工方案和技术措施一、土地平整根据实地勘察，现该土地上堆置了大量建筑垃圾，部分违章建筑未拆除完毕，环境较为复杂，现状土地为混凝土地坪。本工程主要任务为将现状土地改良处理换填后成为可耕种的耕地，根据设计要求按照农田田块放正，便于农业机械化耕作的农艺要求进行土地平整，每一格田大小不等，田面按设计高程施工，应便于土方量少、排水顺畅；土地平整田面高差控制在3cm，耕作层在 20cm 以上。具体施工工艺流程如下：施工准备临时施工道路设置原砼路面破碎外运机械剥离耕作层在田块内集体堆放耕土层平整条田、梯田区条田、梯田区表土回填田埂修筑生产道路铺设土壤培肥交工验收施工方法1、复核地面高程施工单位进场后，测量人员在地块附近设置控制测量标桩，对地块高程进行复核，并与设计原地面高程进行对比是否符合，如存在较大差错时，应请示建设单位和监理单位进行复核。根据已建立的平面和高程控制系统，放出各区的边界桩，并在各区边界设置横向及纵向控制桩，每 50 米设置一个，控制桩用混凝土浇筑，埋深在地面以下 20 厘米，以控制土面区各区边线和高程。2、施工放样在施工前按设计图纸或建设单位要求进行放样，控制好每个地块的边界与高程。测设 30 米30 米 的方格网来实施施工放样，且测出方格桩点的地面高程和设计高程，如果地面高程大于该点的设计高程则为挖方，反之则为填方。将每一个桩的挖填数用红铅笔写在桩上（侧面），填土用“+”号，挖土用“-”号。为便于挂线找平，在方格网内再增设加桩，将方格分成 10 米见方的小方格。如为填方时，则根据填方的高度在桩上挂线好填土；如为挖方时，可在桩四周挖至所需深度。在填挖过程中，以桩点为准，用尼龙线来检查，校正整个方格范围内标高。施工过程中，应对控制点进行保护，并经常进行复测，做到准确无误。3、 原砼路面破碎外运 原地面采用机械破碎，破碎后装车并覆盖后外运，防止扬尘，妥善处置，不得乱弃。4、表土剥离认真控制剥离厚度，剥离的表土中不得含有石块和杂物，剥离表土必须集中堆放，不能与弃土混堆。淤泥开挖：对于坑塘及养殖水面的淤泥土，要求挖除上表面以下 50cm，就近堆放晾晒，用挖机回填，推土机平整、夯实。宅基地处理：对于拆迁后控制的宅基地，采用镐机破除混凝土后运离现场至指定地点弃置，对于宅地基下地表土要求翻挖至少 50cm 厚，从其他区域运耕土回填至设计土地标高，对于土质要求达到一般要求，若达不到，施肥培土处理。种植农地处理：现场有局部经济作物农地，需要先用挖土机挖除果树，再松土回填，最后整平至设计标高。5、地块平整土方调配的原则：本工程通过土方计算得出挖方与填方基本达到平衡，因此能就施工现场调配土方，可减少重复倒运。土方的调配：土方调配时，若土方距施工区较远时，由自卸汽车把土方运到施工区内，再由推土机或人工摊平；若土方距施工区较近或在施工区内时，由推土机直接把土方推到施工区内并摊平。各包件基本都不能各自区域内土方平衡，需要各包件之间土方进行调配，我公司将会根据自己中标包件实际情况，与其他包件中标公司之间配合协作，进行土方之间的调配交易。我们尽量将挖填土方量与运距的乘积之和调配到最小，即总土方运输量或运输费用最小。划分调配区，根据方格网平面图上划出挖填区的分界线，并在挖方区和填方区划出若干调配区，确定调配区的大小和位置，计算各调区的土方量标注于图上，计算每对调配区的平均运距，确定最优调配方案，绘制土方调配图，标出土方调配方向、土方量及平均运距。依据拟定的调配方向、运输路线、施工顺序，组织车辆运输，避免土方运输出现对流现象，同时便于机具的调配，机械化的施工。表土剥离后，应及时填写相应的隐蔽工程验收报告，经监理单位验收签证合格后，才可进行地块平整。平整时应采取就近原则，尽量做到挖填平衡。6、表土回复控制把原来收集的表土摊铺到地块上，土层厚度满足设计或规范要求，切实保证表土质量，一般厚度大于 30cm，同时，铺完后地面高程与设计高程误差不应超过 3cm。回复的表土中不得有石块(卵石)、砂砾石、草根等杂物，若有必须彻底清除干净。7、地埂施工高度在的80cm以内的地埂为土埂，外坡比为 0.75；150cm内高的地埂为干砌条石埂，石埂后的回填土必须分层夯实；150cm以上的地埂采用混疑土框格护坡，外坡为0.75，土表面夯实、削平。8、田埂施工按设计或建设单位要求进行田埂施工。田埂夯筑要顺直，防止漏水，在田埂内侧用粘性土涂抹夯实，放水蓄。田埂外侧选择粘性较强的土壤，逐层压实后修坡，拍打结实。田埂要伸直，宽窄要一致，埂面施工要平整。9、砂卵石地块平整采用在砂卵石表面铺上小卵石反滤层，再铺上 2030cm 粘土保水层，最后铺上表土层的方法进行砂卵石地块平整。10、临时排水施工由于本工程施工场地大，为保证施工质量和施工进度，在土方施工过程组织有效的临时排水系统非常重要。在土方施工前，按要求回填原地面的沟塘，坑等可能积水的地方。结合现场地势情况，设置临时排水系统，以防场地在施工前有积水，泡浸原地面，破坏原地面的稳定性，增加施工工程量。临时排水系统的布置:本工程采用的临时排水系统将临时排水主沟引导入施工现场现有排水沟。土方作业过程中，根据施工需要设置临时排水支沟，将施工作业区的雨水引入临时排水主沟。临时排水系统排水方向:临时排水支沟临时排水主沟施工现场现有排水沟。临时排水支沟的施工和回填：为便于土方施工作业面的施工，根据现场需要，设置临时排水支沟，以保证施工范围内排水流畅。临时排水支沟截面约 50 厘米100 厘米，沟底坡度为 0.1%。在每个施工段土方施工前,先由测量员放出临时排沟支沟的边线， 再由人工用羊镐沿着边线开挖沟槽至规定沟底标高，挖出来的土堆放在回填区的土面区，当土方施工完后，在施工相邻施工段前，采用同样的施工方法，设置相邻施工段的临时排水支沟。在施工过程中，可以根据需要对临时排水支沟进行回填并设置新的排水支沟，支沟回填方法与沟塘处理相同。11、土地平整检测施工单位按单元工程进行自检与自评，并填写相应的评定表报监理单位进行审核后进行下道工序。二、修复田间道路1、施工流程 施工准备测量放线表土清除路基平整、压实碎石垫层砼路面养护报验。 2、测量放线（1）、按照设计图纸对道路进行放线，并打桩、拉线做出标记。（2）、施工过程中注意保护施工测量标志特别是原始标志和记录。3、表土清除施工前将路基用地范围内的树木，灌木、垃圾、有机物残渣及原地面以下10-20cm内的草皮和表土清除。对妨碍视线、影响行车的树木、灌木丛等进行砍伐或移植及清理。将树根全部挖除，清除的垃圾由装载机配备汽车运至指定堆放区，4、路基平整、压实场地清除完后全面进行填前碾压，使密实度达到设计要求。5、碎石垫层5.1 施工准备1、材料及主要机具、采用14cm碎石，回填前必须进行技术鉴定，合格后才能施工。、碎石中不得含有草根、树叶、塑料袋等有机杂物及垃圾。、主要机具：蛙式打夯机、挖掘机、手推车、平头铁锹、2m靠尺、小线或细铅丝、钢尺等。2、作业条件：、设置控制铺筑厚度的标志，如标高桩，在基坑的边坡上钉上水平标高木橛。、采取有效降水措施，保持无水状态。、铺筑前，应经过有关单位验收，包括水平标高、地质情况，在未做地基前处理完毕并办理隐检手续。5.2 施工工艺：工艺流程：检验碎石的质量铺筑碎石碾压或夯实找平验收。碾压的遍数由现场实验确定。用挖掘机往复碾压，一般碾压不小于遍，其轮距搭接不小于50mm。边缘和转角处应用蛙式打夯机补夯密实。压实系数达到设计要求后，方可进行上一层施工。5.3 质量标准：地基承载力及压实系数必须符合设计要求。施工质量验收规定：施工质量验收规范的规定1地基承载力设计要求2压实系数设计要求3顶面标高15mm4表面平整度20mm5砂石料有机质含量（%）56砂石料含泥量（%）55.4 成品保护：1、回填碎石时,应注意保护好现场控制桩、标准高程桩，防止碰撞位移，并应经常复测。2、地基范围内不应留有孔洞。3、施工中必须保证边坡稳定，防止边坡坍塌。4、砂碎石垫层完成后，应连续进行上部施工。5.5 应注意的质量问题：1、应严格执行铺筑碎石的操作工艺要求，要有足够的碾压遍数，防止碎石地基大面积下沉。2、边缘和转角处一定要夯打密实，留接槎要按规定搭接和夯实。对边角处的夯打不得有遗漏。3、坚持检查碎石垫层的质量，压实系数必须达到设计要求，否则不能进行下一步的施工。摊铺混凝土插入与平板振捣全幅拉杠找平全幅行夯振捣大耙、木抹找平铁抹子赶光压实拉毛、刷纹、养生切缝、剔缝、清缝、灌缝验收基层验收模板安装隐蔽检查验收材料、机具准备现场取样作混凝土试件确定板块分格、分幅及跳仓顺序测设安装伸缩缝板传力杆、钢筋提出缝板上部补仓拆模刷油6、砼路面施工6.2、施工准备(1）、确定施工方案，编制施工组织设计；(2)、施工前水电供应，交通道路，机械设备等；(3)、清除路基上的各种障碍物，保证施工顺利；(4)、做好各种材料、砼的试验分析；(5)、复测平面和高程控制桩，据以定出路面中心，路面宽度和纵横高程等样桩。测量的精度应符合国家的有关标准。6.3、砼的浇筑模板选用钢模板。模板制作及立模应符合下列规定：钢模板的高度应与砼厚度一致。高度允许误差为d ，长度误差为1。立模的平面位置与高程，应符合设计要求，安装模板时，应按放线位置把模板放在基层上，其两侧用钢钎打入基层来固定模板，钢钎间距内侧1.0-1.5m，外侧0.5-1.0m。对弯道交叉路口边缘处，铁钎适当加密。模板底与基层间局部出现的间隙可用水泥砂浆填塞，以防漏浆。并应支立准确牢固，接头紧密平顺，不得有离缝，前后错缝和高低不平等现象。接头缝不得漏浆。模板与混凝土接触面应涂脱离剂。砼浇注前应对模板情况全面检查，在施工时，也要经常用水准仪检查模板平面和高程，不符合要求时要予以调整，要严格控制，不合格的应返工，全部检查合格后才能开始浇砼。装设传力杆：模板安装好后，在需要设传力杆的胀缝或缩缝位置安设传力杆。胀缝传力杆的安装方法是在嵌缝板上预留圆孔以便传力杆穿过，嵌缝板上设木制和铁制压缝板条，其旁再设一块胀缝模板。传力杆的位置和间距由胀缝模板挖的U型槽控制。传力杆两端固定在钢筋支架上，支架脚插入基层内。砼摊铺要求：本标段砼路面为20cm厚，可一次摊铺，摊铺厚度应考虑振实预留高度；采用人工摊铺时，应用铁锹反扣。严禁抛掷和楼耙，防止拌和物离析。砼拌和物的振捣密实规定：所有砼，一经浇注，应立即进行全面的振捣，使之形成均匀的整体。靠边角应先用插入式振捣器顺序振捣，再用功率不少于2kw平板振捣器纵横交错全面振捣。纵横振捣时，应重叠10 20cm，然后再用振动梁振捣拖平。振捣点要均匀，间隔距离不得超过有效振动半径的1.5倍。振动应保持足够时间和强度，同一位置的振捣时间不宜少于20秒，以彻底捣实砼。但时间不能持续太久以致造成砼离析。振动亦不应在任一点上持续太久，致使局间形成多浆。同时要注意全面序插振，不得漏振。振捣时以砼停止下沉，灰浆上浮，不再冒泡为度，拔出振捣棒时宜缓慢，以免截留气泡。不能对已经硬化到振动作用下不能形成塑性的砼区段或层次，直接地或通过钢筋施加振动。振捣器的插入深度以板块的厚度为限，振捣棒离模板间的间距应少于1/2的影响半径，对边角处的振捣要特别注意，勿使产生蜂窝麻面。不能在模板内用振动器使砼长距离流动或运送砼，以致产生离析。模板角落以及振捣器不能至的地方，应辅以插铲式插捣，以保证砼表面平滑和密实。平板振捣器振捣时应严格控制移动的速度。应先用插入式振捣后用平板式振捣，分二次摊铺时，振上层时应插入下层5cm，两层均应在投初凝时间内完成。砼板面做平规定拌和物整平时，填补板面应选用碎石较细的砼，严禁用纯砂浆填补找平。以防砼起皮不耐磨。经用振动梁整平后，再用铁滚筒或打磨机进一步整平。设有路拱时，应使用路拱成形板整平。整平时必须保持模板顶面整洁，接缝平整。整平后立即测量检查，确定合格后，可停止整平，不行再修整保证平整度。砼面做平时，严格在面板上洒水、撒水泥粉。做面时宜分两次进行，先找平抹平，遇有不平之处，应及时人工挖填补平。最后用滚杆进一步滚揉表面，提浆刮平。等砼收水后表面无泌水时，再作第二次抹平。抹平初凝后即可沿横坡方向拉毛或用机具压槽，糟深1.52mm。模板的拆除：模板的拆除应根据气温和砼强度增长情况确定拆模时间，拆模应仔细，不应损坏路面和模板，拆模后检查砼板侧面是否有蜂窝麻面和孔洞。必要时应用细石砼或砂浆修补。砼表面修饰完毕后，即可进行养生，养生方法喷洒养护剂，洒布要均匀，量要足。覆盖草席或麻袋养生，每天淋水2-3次，使表面保持足够的湿度，养生时间以砼面板抗弯抗拉强度达到3-5Mpa以上为准。不得低于7天。6.4、接缝施工接缝是砼路面的薄弱环节，接缝施工质量不高，会引起板的各种破坏，并影响行车的舒适性。因此，要特别注意做好接缝施工，接缝施工分胀缝施工和缩缝施工。胀缝施工：胀缝应与路面中心线垂直；缝壁必须垂直；缝隙宽度一致，缝中不得有浆。缝隙上部应浇灌填缝料，下部应设置胀缝板。缩缝的施工方法，采用切缝法。切缝时间要特别注意掌握好，切得过早，由于混凝土的强度不均匀，会引起粗骨料从砂浆中脱落，而不能切出整齐的缝，切得过迟，则砼由于温度下降和水分减少而产生的收缩会因时间很长而受阻，导致收缩应力超出其抗拉强度而在非预定位置出现早期裂缝。所以只有当砼达到设计强度的25%30时，采取切缝机进行切割。施工缝的位置应与胀缝或缩缝设计位置吻合。砼板养护期满后，缝槽应及时填缝。在填缝前必须保持缝内清洁，防止砂石等杂物掉入内。填缝采用灌入式填缝施工，灌注填缝料必须在缝槽干燥状态下进行，填缝料应与砼缝壁粘附紧密不渗水。填缝料的灌注深度值为34cm。当缝槽大于34cm时，可填入多孔柔性衬底材料。填缝料的灌注高度，夏天宜与板面平。6.5、砼路面养护砼路面施工完毕，应及时养护。即用草袋等覆盖，每天均匀洒水，保持潮湿状态；养护时间不能少于14d，一般为20d。养护期满后方可将复盖物清除，板面不能留痕迹。砼在养护期间和填缝前，应禁止车辆通行。在达到设计强度的40以后，方可允许人通行，并设明显的警示标志，以示注意。拆模时间一般为24小时，但应从成型后（整平后）起计算。砼板达到设计强度后，可允许开放交通，一般应在 20d以后。第五节 灌溉与排水工程施工方案和技术措施本工程灌溉与排水工程施工应注意与其它工程施工的配合与衔接。如与田间道路工程施工就形成交叉作业，过水管涵的施工应与田间道路工程施工密切配合，避免二次开挖。渠道与新修道路伴行时，必须待道路路面施工完毕后，方可进行渠道两侧的衬砌及渠底砼的浇筑，避免道路工程压实时侧压对水利工程的破坏。灌溉与排水工程应视整个工程进展情况有计划地进行。一、管道铺设1、施工测量与准备工作1）沟槽测量工作：事先对施工沿线进行开挖样洞和样槽，确定是否有地下管线。然后对施工范围内的场地进行清理，设置护栏和警示牌。再根据设计图纸的现场交桩获得的原始定线、定桩资料，进行现场管线施工放样，确定原始定线方位、水准点，然后建立临时水准点。在核对水准点、核对接入原有管道或河道的高程数据准确无误后，报请监理工程师复测轴线和标高后，方可沟槽开挖排管的施工。2）铺管、砌井的测量控制主要采用坡度板法进行控制：管线中心钉钉在坡度板的顶面；高程板钉在坡度板的侧面上，应保持相互垂直，所有高程板宜钉在管道中线的同一侧；高程钉钉在高程板靠中线的一侧；坡度板上应标明桩号（检查井处的坡度板同时应标明井号）及高程钉至各有关部位的下反常数。变换常数处、应在坡度板两侧分别书写清楚，并分别标明其所用的高程钉。在每座检查井的位置架设坡度样架龙门板，用来控制管道及基础的标高和坡度。龙门板经复核后方可在施工中使用，在挖至底层土做基础排管等施工过程应经常复核，发现偏差及时纠正。排管时采用管座弹线，管内中心板线，管顶中心控制线等各种方法进行管道铺设位置的控制。3）管道铺设管道基础：管道基础（垫层）铺筑时，沟槽内应无淤泥、松填土，垫层做到摊平、拍平夯实、表面平整、两井之间顺直。对于发现有流砂地段时，及时与设计单位联系，采取相应措施。基础施工前先复核高程样板标高，在沟槽底部每隔4米设一样桩，确保基础的高程符合要求，然后由人工挖除沟槽的底层土并修整槽底。管道铺设：待用的管节按产品标准进行逐节质量检验，不符合标准者不得使用。管节运输采用机械和人工相结合的方法，尤其是在沟槽内移动时，操作人员密切配合，确保管节不受损坏。排管前复合高程样板，排管时以管内底标高为准。在井位处排管时，控制好窨井的内净尺寸。清扫基础表面的污泥、杂物和积水，在基础面上按中心位置弹出墨线，排管时用水平尺校正管道坡度，每排二只管节用高程样板复核一次管底标高。在管道接缝施工完毕具一定强度后，进行管道磅水检验。管道坞膀及磅水：按设计及规范要求进行磅水检验时，采用磅筒磅水。磅水前，管道内先灌满水24小时，使管道充分浸透，先加水试磅20分钟，待水位下降至稳定后，进行正式磅水，加水至标准高度，观察水位下降值，计算30分钟水位下降平均值。检验合格后及时进行管道坞磅，坞膀粗砂。由两侧同时均匀下料，并分层（每层25CM）洒水振实拍平，坞膀高度严格按设计要求。坞膀回填粗砂应密实（砂的干容重不小于16KN/M3）。沟槽修复：管道铺设隐蔽工程验收合格后，应及时进行沟槽复土，防止管道暴露时间过长造成损失。管道两侧及管顶以上50cm范围内，均匀回填粗砂，粒径为0.35mm0.5mm，洒水振实拍平，其干容重不小于16KN/M3。管顶50cm以上直至道路基层底部范围内采用砾石砂与原状土间隔回填，即每隔20 cm原状土（压实）和10 cm砾石砂（压实）间隔填筑，并分层整平，分层压实，压实采用15t振动压路机碾压。压路机碾压时，遵循先轻后重，先稳后振，先慢后快，先边后中，先高后低以及轮迹要重叠等原则，且碾压度轮迹应超过两施工段的接缝。压路机不到的部位，应采用小型机夯或人力夯认真循序夯实，夯击面在纵横方向均应相互重叠一半，防止漏夯。2、分水井及放水井施工准备工作：打扫冲洗基础表面，清除杂物；检查沟管是否稳定，方向和标高是否符合设计；窨井10cm的C15垫层，20cm的C25素砼，井身采用的是C25钢筋混凝土结构强度。安装钢筋砼预制盖板：盖板必须保持清洁，上下面不得搞错；
