淮阴工学院继电保护考前练习试卷.doc

精品文档
专业：电气工程及其自动化
课程名称：继电保护
学分：3
试卷编号（LX）
课程编号：
考试方式：闭卷
考试时间：90
分钟
拟卷人(签字)：
拟卷日期：
审核人(签字)：

得分统计表：
题号
一
二
三
四
总分
得分

得分

一、填空题（75空）：（每空0.5分，共37.5分）

1、 由于 ，所以正常运行及外部故障时纵差动保护的起动元件中将有 流过。
2、 继电保护装置，就是指能反应电力系统中电气设备发生 或 状态，并动作于 或 的一种自动装置。
3、 在R、X复数平面上，动作特性圆圆周过坐标原点的阻抗继电器有 ，圆周包含坐标原点的阻抗继电器有 ，圆心在坐标原点的阻抗继电器有 。
4、 故障点的过渡电阻，一般使测量阻抗 ，保护范围 。
5、 对于变压器纵差动保护，在 和 时，流入差动继电器的电流为零。
6、 目前在系统中，自动重合闸与继电保护配合的方式主要有两种，即
和 。
7、 发电机纵差保护保护范围包括 和 。
8、 微机型继电保护的测量信号与传统的保护相同，取自于 和 的二次侧。
9、 为保证选择性，过电流保护的动作时限应按 原则整定，越靠近电源处的保护，时限越 。
10、 功率方向继电器既可按 构成，也可按 构成。
11、 LG-11型功率方向继电器无电压死区，因为它有 回路，该回路是一个 回路。
12、 中性点直接接地电网发生单相接地短路时，零序电压最高值在 处，最低值在
处。
13、 反应接地故障的A相阻抗继电器，应为 ，为 。
14、 三段式零序电流保护由 、 、 组成。
15、 母线电流相位比较式母线差动保护，被比较相位的两个电流是 和 。
16、 线路纵差动保护是通过比较被保护线路首、末端 的原理实现的，因此它不反应 。
17、 微机继电保护是由 和 构成的。
18、 继电保护的可靠性是指保护在应动作时 ，不应动作时 。
19、 本线路限时电流速断保护的保护范围一般不超过相邻下一线路的 保护的保护范围,故只需带 s延时即可保证选择性。
20、 指A/D转换器对输入模拟量的最小变化的反应能力。
21、 变压器有两种主保护方式： 和 。
22、 微波保护的通道与输电线路 直接联系，因此，输电线路故障时， 影响微波通道的运行。
23、 继电器的 与 之比，称为返回系数。
24、 距离保护是反应 的距离，并根据距离的远近确定 的一种保护。
25、 阻抗继电器根据比较原理的不同分为 和 两类。
26、 被保护范围末端短路时的短路电流 于阻抗继电器的精度工作电流时，阻抗继电器动作阻抗的误差才能小于 。
27、 三种圆特性的阻抗继电器中， 受过渡电阻的影响最大， 受过渡电阻的影响最小。
28、 变压器轻瓦斯保护动作于 ，重瓦斯保护动作于 。
29、 发电机的纵差动保护，反应发电机 及其 的相间短路。
30、 发电机定子绕组单相接地时，故障相对低电压等于 ，中性点对地电压 。
31、 母联电流相位比较式母线差动保护的主要优点是：在 被破坏后，内部故障时仍能保证 。
32、 瞬时电流速断保护的选择性是靠 获得的，保护范围被限制在 以内。
33、 瞬时电流速断保护的动作电流应大于的整定按躲过 时最大不平衡电流和躲过 电流计算。
34、 按差动原理构成的母线保护，能够使保护动作具有 和 。
35、 继电保护误动时 ，不正常时 。
36、 母线保护主要有2种方式： 和 。
得分

二、判断题（24题）：（每空0.5分，共12分）

（ ）1、发生不同类型的短路故障时，正序电压越靠近故障点越小，负序和零序电压越大。
（ ）2、故障点的过渡电阻，一般使测量阻抗偏大，保护范围缩小。
（ ）3、距离保护的振荡闭锁，正常情况下应为闭锁状态，当判定出系统振荡才发生动作。
（ ）4、小电流接地系统就是中性点直接接地的系统，发生单相接地故障时，非故障相各相间电压为线电压，中性点电压为零，短路点处电压为故障点相电压。
（ ）5、继电器返回系数Kre=启动电流值/返回电流值。
（ ）6、过量继电器的Kre大于1，欠量继电器的Kre小于1。
（ ）7、电流互感器两相星型不完全接线接线方式能反应所有接地故障。。
（ ）8、重合闸的同期检测要保证线路两侧电压相位、频率一致的情况下才能使用。
（ ）9、距离保护的本质是反应故障点到保护安装处的距离，根据距离远近确定动作时间的一种保护。
（ ）10、现代数字式母差保护中大多用的是高阻抗母线差动保护。
（ ）11、电力系统继电保护装置通常应在保证选择性的前提下，使其快速动作。

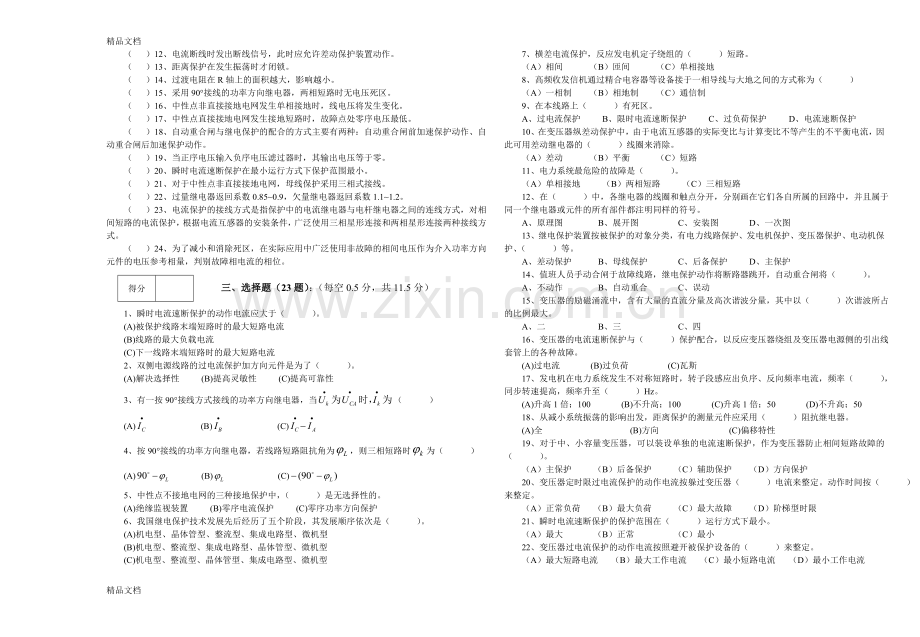

（ ）12、电流断线时发出断线信号，此时应允许差动保护装置动作。
（ ）13、距离保护在发生振荡时才闭锁。
（ ）14、过渡电阻在R轴上的面积越大，影响越小。
（ ）15、采用90°接线的功率方向继电器，两相短路时无电压死区。
（ ）16、中性点非直接接地电网发生单相接地时，线电压将发生变化。
（ ）17、中性点直接接地电网发生接地短路时，故障点处零序电压最低。
（ ）18、自动重合闸与继电保护的配合的方式主要有两种：自动重合闸前加速保护动作、自动重合闸后加速保护动作。
（ ）19、当正序电压输入负序电压滤过器时，其输出电压等于零。
（ ）20、瞬时电流速断保护在最小运行方式下保护范围最小。
（ ）21、对于中性点非直接接地电网，母线保护采用三相式接线。
（ ）22、过量继电器返回系数0.85~0.9，欠量继电器返回系数1.1~1.2。
（ ）23、电流保护的接线方式是指保护中的电流继电器与电杆继电器之间的连线方式，对相间短路的电流保护，根据电流互感器的安装条件，广泛使用三相星形连接和两相星形连接两种接线方式。
（ ）24、为了减小和消除死区，在实际应用中广泛使用非故障的相间电压作为介入功率方向元件的电压参考相量，判别故障相电流的相位。
得分

三、选择题（23题）：（每空0.5分，共11.5分）

1、瞬时电流速断保护的动作电流应大于（ ）。
(A)被保护线路末端短路时的最大短路电流
(B)线路的最大负载电流
(C)下一线路末端短路时的最大短路电流
2、双侧电源线路的过电流保护加方向元件是为了（ ）。
(A)解决选择性 (B)提高灵敏性 (C)提高可靠性
3、有一按90°接线方式接线的功率方向继电器，当（ ）
(A) (B) (C)
4、按90°接线的功率方向继电器，若线路短路阻抗角为，则三相短路时为（ ）
(A) (B) (C)
5、中性点不接地电网的三种接地保护中，（ ）是无选择性的。
(A)绝缘监视装置 (B)零序电流保护 (C)零序功率方向保护
6、我国继电保护技术发展先后经历了五个阶段，其发展顺序依次是（ ）。
(A)机电型、晶体管型、整流型、集成电路型、微机型
(B)机电型、整流型、集成电路型、晶体管型、微机型
(C)机电型、整流型、晶体管型、集成电路型、微机型
7、横差电流保护，反应发电机定子绕组的（ ）短路。
（A）相间 （B）匝间 （C）单相接地
8、高频收发信机通过精合电容器等设备接于一相导线与大地之间的方式称为（ ）
（A）一相制 （B）相地制 （C）通信制
9、在本线路上（ ）有死区。
A、过电流保护 B、限时电流速断保护 C、过负荷保护 D、电流速断保护
10、在变压器纵差动保护中，由于电流互感器的实际变比与计算变比不等产生的不平衡电流，因此可用差动继电器的（ ）线圈来消除。
（A）差动 （B）平衡 （C）短路
11、电力系统最危险的故障是（ ）。
（A）单相接地 （B）两相短路 （C）三相短路
12、在（ ）中，各继电器的线圈和触点分开，分别画在它们各自所属的回路中，并且属于同一个继电器或元件的所有部件都注明同样的符号。
A、原理图 B、展开图 C、安装图 D、一次图
13、继电保护装置按被保护的对象分类，有电力线路保护、发电机保护、变压器保护、电动机保护、（ ）等。
A、差动保护 B、母线保护 C、后备保护 D、主保护
14、值班人员手动合闸于故障线路，继电保护动作将断路器跳开，自动重合闸将（ ）。
A、不动作 B、自动重合 C、误动
15、变压器的励磁涌流中，含有大量的直流分量及高次谐波分量，其中以（ ）次谐波所占的比例最大。
A、二 B、三 C、四
16、变压器的电流速断保护与（ ）保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。
(A)过电流 (B)过负荷 (C)瓦斯
17、发电机在电力系统发生不对称短路时，转子段感应出负序、反向频率电流，频率（ ），同步转速提高，频率升至（ ）Hz。
(A)升高1倍；100 (B)不升高；100 (C)升高1倍；50 (D)不升高；50
18、从减小系统振荡的影响出发，距离保护的测量元件应采用（ ）阻抗继电器。
(A)全 (B)方向 (C)偏移特性
19、对于中、小容量变压器，可以装设单独的电流速断保护，作为变压器防止相间短路故障的（ ）。
（A）主保护 （B）后备保护 （C）辅助保护 （D）方向保护
20、变压器定时限过电流保护的动作电流按躲过变压器（ ）电流来整定。动作时间按（ ）来整定。
（A）正常负荷 （B）最大负荷 （C）最大故障 （D）阶梯型时限
21、瞬时电流速断保护的保护范围在（ ）运行方式下最小。
（A）最大 （B）正常 （C）最小
22、变压器过电流保护的动作电流按照避开被保护设备的（ ）来整定。
（A）最大短路电流 （B）最大工作电流 （C）最小短路电流 （D）最小工作电流
23、被保护的线路上任一点发生故障时，高频保护可瞬时自线路（ ）故障。
（A）两侧同时切除 （B）靠近故障点近端切除 （C）两侧先后切除
得分

四、简答题：（每题3分，共15分）

1、继电保护的基本任务和基本要求？

2、采样与采样定理？

3、发电机保护的基本配置？

4、 阶段式距离保护与阶段式电流保护的特点分析？

5、 计算机继电保护与传统式继电保护有何不同点？

得分

五、计算题：（5小题，第1/2题各2分，第3题4分，第4/5题各8分，共24分）

1、 有一方向阻抗继电器，其整定阻抗为Ω，若测量阻抗为Ω，试问该继电器能否动作？为什么？

2、 有一方向阻抗继电器，若正常运行时的测量阻抗为，要使该向阻抗继电器在正常运行时不动作，则整定阻抗最大不能超过多少？（）

附件（二）：3、已知三相不平衡系统的V，V，V，求其正序、负序、零序电压。

据介绍，经常光顾“碧芝”的都是些希望得到世界上“独一无二”饰品的年轻人，他们在琳琅满目的货架上挑选，然后亲手串连，他们就是偏爱这种ＤＩＹ的方式，完全自助。

标题：大学生“负债消费“成潮流 2004年3月18日

民族性手工艺品。在饰品店里，墙上挂满了各式各样的小饰品，有最普通的玉制项链、珍珠手链，也有特别一点如景泰蓝的手机挂坠、中国结的耳坠，甚至还有具有浓郁的异域风情的藏族饰品。

根据调查资料分析：大学生的消费购买能力还是有限的，为此DIY手工艺品的消费不能高，这才有广阔的市场。

手工艺品，它运用不同的材料，通过不同的方式，经过自己亲手动手制作。看着自己亲自完成的作品时，感觉很不同哦。不论是01年的丝带编织风铃，02年的管织幸运星，03年的十字绣，04年的星座手链，还是今年风靡一时的针织围巾等这些手工艺品都是陪伴女生长大的象征。为此，这些多样化的作品制作对我们这一创业项目的今后的操作具有很大的启发作用。

培养动手能力□ 学一门手艺□ 打发时间□ 兴趣爱好□

（三）大学生购买消费DIY手工艺品的特点分析

随科技的迅速发展，人们的生活日益趋向便捷、快速，方便，对于我国传统的手工艺制作，也很少有人问津，因此，我组想借此创业机会，在校园内开个DIY创意小屋。它包括编织、刺绣、串珠等，让我们传统的手工制作也能走进大学，丰富我们的生活。

4、如图所示网络，已知线路每公里正序阻抗z1=0.4Ω/km，Eφ=kV，Xs.max=0.3Ω，Xs.min=0.2Ω，IA-B.max=150A，=1.25，=1.1，=1.2，=1.8，=0.85，=0.5s。

一、 消费者分析试对保护1进行三段式电流保护整定计算。

5、如图所示网络，试对保护1进行三段式电流保护整定计算。
已知z1=0.4Ω/km，=1.25，=1.15，=1.2，=1.8，=0.85。
