广安电业局所属基层单位网络改造及机房标准化整治项目
可行性研究报告

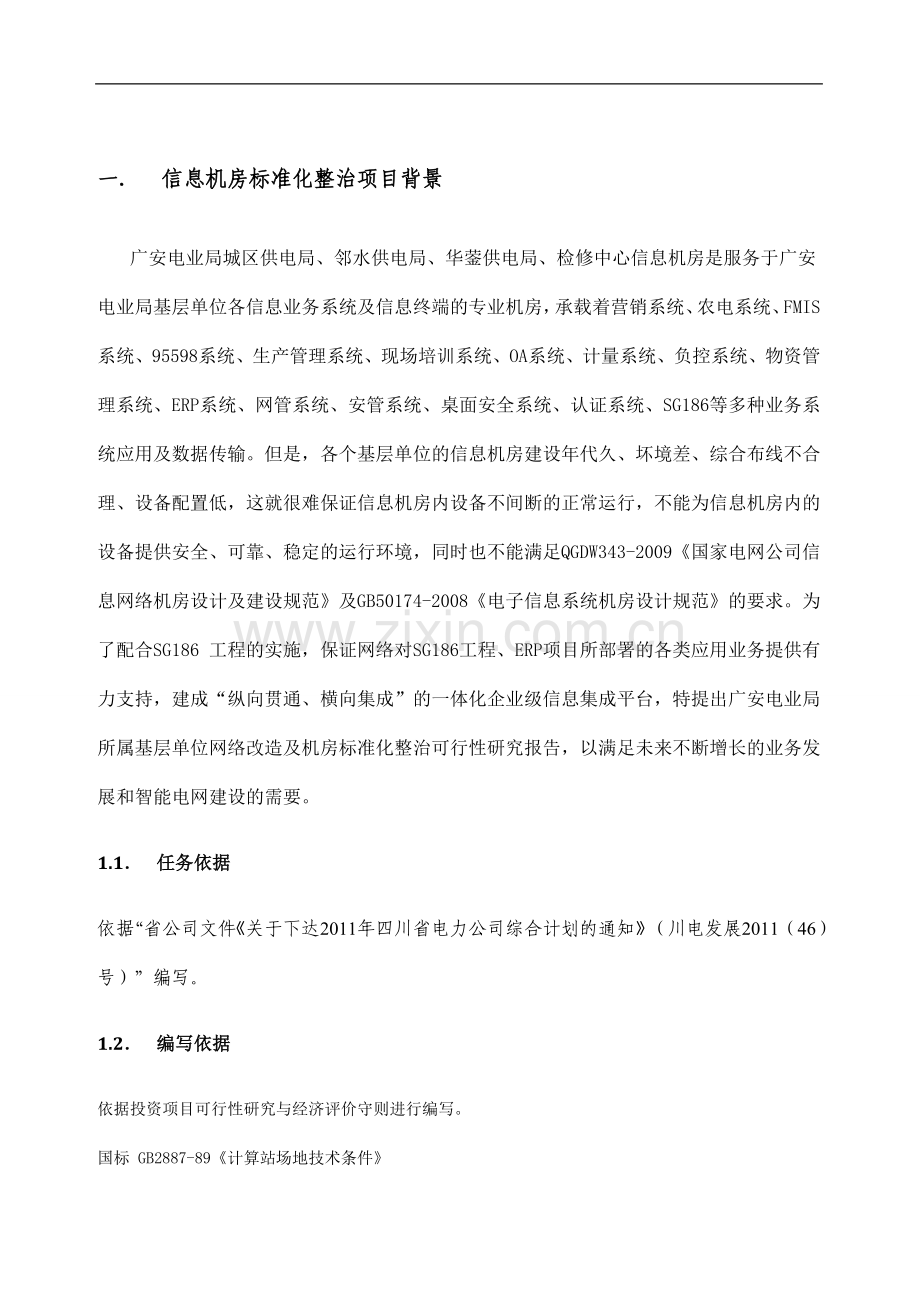

一． 信息机房标准化整治项目背景
广安电业局城区供电局、邻水供电局、华蓥供电局、检修中心信息机房是服务于广安电业局基层单位各信息业务系统及信息终端的专业机房，承载着营销系统、农电系统、FMIS系统、95598系统、生产管理系统、现场培训系统、OA系统、计量系统、负控系统、物资管理系统、ERP系统、网管系统、安管系统、桌面安全系统、认证系统、SG186等多种业务系统应用及数据传输。但是，各个基层单位的信息机房建设年代久、坏境差、综合布线不合理、设备配置低，这就很难保证信息机房内设备不间断的正常运行，不能为信息机房内的设备提供安全、可靠、稳定的运行环境，同时也不能满足QGDW 343-2009 《国家电网公司信息网络机房设计及建设规范》及GB50174-2008《电子信息系统机房设计规范》的要求。为了配合SG186 工程的实施，保证网络对SG186工程、ERP项目所部署的各类应用业务提供有力支持，建成“纵向贯通、横向集成”的一体化企业级信息集成平台，特提出广安电业局所属基层单位网络改造及机房标准化整治可行性研究报告，以满足未来不断增长的业务发展和智能电网建设的需要。
1.1． 任务依据
依据“省公司文件《关于下达2011年四川省电力公司综合计划的通知》（川电发展2011（46）号）”编写。
1.2． 编写依据
依据投资项目可行性研究与经济评价守则进行编写。
国标 GB2887-89《计算站场地技术条件》
国标GB50174-2008《电子信息系统机房设计规范》
国标 GB9361-88《计算站场地安全要求》
国标 GB6650-86《计算机机房活动地板技术要求》
国标 GB50222-95《建筑内部装修设计防火规范》
YD/T 754-95《通信机房静电防护通则》
国标 GBJ52-82《工业与民用供电系统设计规范》
国标 GBJ54-83《低压配电装置及线路设计规范》
国标 GBJ 232-83《电气装置安装工程及验收规范》
国标 GB50057-94《建筑物防雷设计规范》
ISO/IEC 11801 国际大楼电信布线标准
ANSI/TIA/EIA568A 美国商用建筑综合布线标准
TSB-67 UTP布线系统现场测试标准
TSB75 开放办公室布线系统标准
《入侵报警系统工程设计规范》（GB50394-2007）
《高层民用建筑设计防火规范》（GB50045-95 2001版）
《洁净气体灭火系统设计、施工及验收规格》（DBJ01-75-2003）
《气体灭火系统施工及验收规范》(GB50263-97)
《火灾自动报警系统设计规范》（GB50116-98）
《火灾自动报警系统施工及验收规范》（GB50116-92）
《采暖通风与空气调节设计规范》（GBJ19-97）●《国家电网公司信息机房设计及建设规范》
二．信息机房标准化整治的必要性
1. 随着省公司“SG186”工程的全面实施和“ERP”系统的正式应用，现在供电企业的安全生产、经营管理、高效办公等各方面都对信息、通信方面提出了更高的要求，为保证电网的安全经济稳定运行、对客户优质服务的正常开展，在办公楼重建和加固后，需按《国家电网公司信息房设计及建设规范》的要求整改机房环境。
2. 随着随着按照国家电网公司提出的现代办公、集约化办公、无纸化办公的要求，对信息网络的稳定性运行提出更高的要求，来保障企业的日常办公、高清电视电话会话、视频监控、电费回收、生产管理等正常运行。因此就必须建设标准化的信息机房来保障网络设备的安全、稳定、高效、运行。
3. 随着信息技术的快速发展，国家电网公司、电监会对信息网络安全的要求也越来越高，无论是《华中网调度系统安全性评价》还是《信息网络安全性检查》，都对现代供电企业的机房建设及管理提出了非常高的要求，在历次的检查中，机房的硬件条件和管理都成为重点对象，机房的标准化建设也成为保障信息网络安全、通讯自动化安全的必然需求。
三．信息机房标准化整治的目标
1、合理分布工作空间及各类设备安装场所，缩短工艺流程，降低劳动强度，提高工作效率，确保专业系统稳定可靠运行，保障机房工作人员良好的工作环境,并且以国家有关标准及规范为依据。
2、根据我局的通讯、自动化和信息系统的要求与现场实际情况以及三大系统系统实际操作运行等情况进行设计，力求在设计、选材中做到整体布局的合理化和科学化。
3、机房各项功能完整配套，达到专业规范、技术先进、经济合理、安全适用、质量优良、管理方便之目的。
4、在经济实用的前提下，选择优质机房专用材料，主体材料宜选用吸音效果好、不易变形、变色、易清洁、防火性好，且高度耐用的材料，达到最佳效果。
5、室内控制设备、电器设备、布线系统的选材我们注重其可靠性，全部采用符合国家标准的优质产品，以确保系统投入运行后故障率为最低。
四．信息机房标准化整治实施范围
本可研范围包括：广安电业局城区供电局、邻水供电局、华蓥供电局、检修中心机房现状和信息网络建设分析、工程必要性分析、工程设想、工程建设规模、工程进度计划、投资估算等。

五．信息机房标准化整治项目实施内容
5.1. 广安电业局所属基层单位信息机房现状分析
5.1.1．城区供电局信息机房现状分析
广安电业局城区供电局信息机房位于广安区金安大道金安大道北段199号广安电业局办公大楼四楼（见图一、图二），是广安电业局城区供电局信息网络系统“心脏”所在，放置有信息内、外网核心交换机、路由器、安全系统等各种设备以及重要的服务器和存储系统等，系统的长期稳定运行，严重依赖机房环境。根据国网公司和省电力公司机房建设的相关规定和标准现机房已建有UPS及电源系统、空调系统2套、综合布线系统、消防系统，现在信息机房还存有程控交换机和办公楼电话配线架。
供电局的楼层交换机设备档次较低，随着ERP和SG186各业务系统的深化应用，性能瓶颈逐渐显现出来，有些地方甚至还使用的是HUB（集线器）,无法进行网络管理，系统存在严重安全隐患。
供电局目前还没有基本网络安全设备，存在较大的安全隐患。
机房具体信息：1号机房位于电业局四楼，层高2.8m，机房（长6m×宽3.3 m，共计：19.80㎡）。
2号机房位于电业局四楼，层高2.8m，机房（长6.45m×宽3.3 m，共计：21.285㎡）。
城区信息机房现状如图-1、图-2：

图-1：城区1号信息机房

图-2：城区2号信息机房
城区信息机房平面图如：图1-1、图1-2
长：6.0m

宽：3.3m
高：2.8m
图1-1：城区信息中心1号机房平面图
长：6.45m

宽：3.3m
高：2.8m
图1-2：城区信息中心2号机房平面图
5.1.2．邻水供电局信息机房现状分析
邻水供电局信息机房现在有一个信息机柜，信息机柜只有一路220V电源接入，信息机房安装有邻水供电局信息内外网中心交换机和接入交换机，负责邻水供电局到电业局骨干网络信息交换。现机房内杂物乱放，未安装空调和UPS电源。
供电局的楼层交换机设备档次较低，随着ERP和SG186各业务系统的深化应用，性能瓶颈逐渐显现出来，有些地方甚至还使用的是HUB（集线器）,无法进行网络管理，系统存在严重安全隐患。
供电局目前还没有基本网络安全设备，存在较大的安全隐患。
机房具体信息：708监控机房位于邻水供电局办公楼708号办公室，层高2.8m，长5.4m×宽3.3 m，共计：17.82㎡。
201机房位于邻水供电局办公楼201号办公室，层高3.0m，长2.7m×宽2.5 m，共计：6.75㎡。
邻水信息机房现状如图-1、图-2：

图-1：708监控信息机房

图-2：201信息机房
邻水信息机房平面图如：图1-1、图1-2
长：5.4m

宽：3.3m
高：2.8m
图1-1：邻水信息中心708监控机房平面图
长：2.7m

宽：2.5m
高：3.0m
图1-2：邻水信息中心201机房平面图
5.1.3．华蓥供电局通信机房现状分析
华蓥供电局信息机房现与通信机房共用，机房现安装设备有华蓥供电局信息内外三层交换机，信息内交换机提供到华蓥供电公司以及华蓥片区的110kV变电站的信息交换。
供电局的楼层交换机设备档次较低，随着ERP和SG186各业务系统的深化应用，性能瓶颈逐渐显现出来，有些地方甚至还使用的是HUB（集线器）,无法进行网络管理，系统存在严重安全隐患。
供电局目前还没有基本网络安全设备，存在较大的安全隐患。
机房具体信息：机房位于华蓥供电局办公楼807室，层高2.8m，长 8.4m×宽 4.8m，共计：40.32㎡。
楼层间1位于华蓥供电局办公楼3F，层高3.0m，长2.7m×宽1.5 m，共计：4.05㎡。
楼层间2位于华蓥供电局办公楼5F，层高3.0m，长2.7m×宽1.5 m，共计：4.05㎡。
华蓥信息机房现状如图-1：

图-1：华蓥信息机房
楼层间机房现状如图-2、图-3：

图-2：楼层间1信息机房

图-3：楼层间2信息机房
华蓥信息机房平面图如：图1-1
长：8.4m

宽：4.8m
高：2.8m
图1-1：华蓥信息中心机房平面图
楼层间机房平面图如：图1-2、图1-3
长：2.7m

宽：1.5m
高：3.0m
图1-2：楼层间1信息机房平面图

长：2.7m

宽：1.5m
高：3.0m
图1-3：楼层间2信息机房平面图
5.1.4. 检修中心信息机房现状分析

5.2 广安电业局所属基层单位信息机房标准化整内容
电业局城区、邻水、华蓥供电局机房网络改造及机房标准化建设共分为13个子系统，详见表1：
序号
工程名称
单位
数量
备注
1.
机房整治维护
套
6
城区信息中心机房按标准要求进行维护，邻水、检修中心机房根据实际情况针对性处理。
2.
新排风系统
套
6
城区信息中心机房、邻水信息机房、检修中心信息机房
3.
空调系统
套
6
城区信息中心机房、邻水信息机房、检修中心信息机房
4.
气体消防系统
套
7
城区信息中心机房、邻水信息机房、华蓥信息机房、检修中心信息机房电公司。
5.
供配电系统及防雷接地系统维护
套
7
城区信息中心机房按标准要求进行，邻水、华蓥、检修中心机房根据实际情况针对性处理。
6.
机房门禁系统
套
6
城区信息中心机房、邻水信息机房、华蓥信息机房、检修中心信息机房。
7.
动力环境监控系统
套
6
城区信息中心机房、邻水信息机房、检修中心信息机房。
8.
KVM系统
套
7
城区信息中心机房、邻水信息机房、华蓥信息机房、检修中心信息机房
9.
综合配线系统
套
6
城区信息中心机房、邻水信息机房、华蓥信息机房、检修中心信息机房
10
UPS设备及电池
套
5
邻水信息机房、华蓥信息机房、检修中心信息机房
表1：广安电业局所属基层单位网络改造及机房标准化建设内容
六．信息机房标准化整治内容详细说明
6.1 机房整治维护
计算机机房整治设计主要利用当代新技术、新工艺、新材料、新机具，为设备系统的安全、可靠、正常运行、延长使用寿命提供合适稳定的环境，同时为工作人员创造一个舒适、典雅、环保的工作环境。在设计上充分根据本项目的功能需要，利用现在可利用平面进行平面布局划分、从整体效果、风格上都力求在经济容许范围内达到最佳效果。
主材选择：根据规范，机房室内应采用不燃烧材料（燃烧性能为A级）或难燃材料（燃烧性能为B1级）当设有火灾自动报警装置或自动灭火系统时，除顶棚外其它材料燃烧性能可降低一级。
满足相关规范，选材和工艺上应注意防尘、防火，防鼠和防水等对材料的基本要求。满足整体效果的要求。
考虑经济实用，选用性能价格比较高产品。
² 吊顶工程
（1）城区1、2号机房、邻水708、201机房以及检修中心（华蓥机房暂时不考虑），机房顶面设计采用铝扣板方板吊顶，其板面为活动可拆卸，方便以后检修；不燃,防火等级为A级；吸音及隔音效果好；安装容易、维修方便。吊顶内楼板及柱面喷涂立邦时时丽防尘乳胶漆两遍，吊顶板采用600*600*1 mm（燃烧性能等级A）规格的乳白色铝合金方形吊顶板，选用四川特丽达产品。
（2）城区1、2号机房、邻水708、201机房以及检修中心（华蓥机房暂时不考虑）机房照明采用集成掉顶灯具，由于每个机房照应度均偏低，本次对每个机房进行照明改造，改造后照应达到以下要求：
1）工作照明≥500Lx
2）备用照明≥50Lx
3）疏散照明≥5Lx
灯具采用格栅灯，利用墙面翘板开关现场控制。每个机房门设出口指示灯。机房照明采用部分普通照明灯具的部分灯管加应急模块的方式作应急灯具，平时由市电供电，停电时由应急模块供电，应急供电时间不低于90分钟。
² 地面工程
城区1、2号机房、邻水708、201机房以及检修中心（华蓥机房暂时不考虑）机房区域内均铺设抗静电地板，机房区域内均为100*1mm拉丝不锈钢踢脚线，L30*1.2mm拉丝不锈钢踏步收口条。地面均采用防尘漆涂刷两遍。地板选用600*600*35全钢抗静电地板，地板安装高度200mm。在机房空调保护范围内的静电地板下地面及墙面为了节能及防止水气冷凝，采用20mm厚橡塑保温板+0.5mm镀锌白铁皮进行保温处理，同时为了杜绝水患，在放置空调的一定范围内的地面上砌筑60mm高的档水线，且在档水线以内的范围做好漏水处理，以保证机房内及下层不受水患影响。
所选用的地板性能参数为：
静电泄漏电阻：1*105—1*109Ω；
绝缘体的静电电压≤1KV；
地板承重600kg/ m2，集中荷载350 kg/ cm2；
² 墙面及隔断工程
机房四周的土建填充墙面均采用白色复合彩钢板（0.5mm厚钢板+12mm厚石膏板）装饰，并刷防静电漆；基层采用75系列轻钢龙骨，龙骨间距设计为400mm，并填充50mm厚保温防火棉。防火等级达到A级。机房内的踢脚采用9厘板基层，面层1mm厚的拉丝不锈钢，防火等级高，装饰效果美观。
² 门窗工程
1） 房内的防火门均采用专业厂家生产的防火门，门套采用拉丝不锈钢门套。
2）为保证主机房内的保温效果，所有窗户采用彩钢板墙体封闭进行封堵。
6.2 新排风系统维护
在机房区域一旦发生火灾，防护区内即施放七氟丙烷灭火剂，这时人员是不能进入防护区的。为了在灭火后，尽快排出防护区内的气体，使人员能进入里面清扫和整理火灾现场，恢复正常工作，按相关规范防护区应进行通风换气，需要设置机械排风系统。同时，该系统也可作为定时换气使用。
² 新风量计算
(1)为保证机房工作人员身体健康和满足机房正压防尘的需要，机房必须补充足量的新鲜空气。根据机房设计规范，应按下述风量最大值考虑。
A.空调总送风量5%考虑
B.每人新风量40m³/h
C.保证机房内正压5-9.8PA所需风量
根据以上标准现有各机房风量需求如下：
区一号机房：主机房为297m3/h
城区二号机房：主机房为316m3/h；
华蓥807机房：主机房为1502m3/h；
邻水708机房：主机房为267m3/h；
邻水201机房：主机房为105m3/h；
一号检修中心：主机房为XXXm3/h；
二号检修中心：由于机房面积过小，不考虑新风系统维护。
（2）根据气体灭火系统设计规范(GB50370-2005)规定:灭火后的防护区应通风换气，地下防护区和无窗或设固定窗扇的地上防护区，应设置机械排风装置，排风口宜设在防护区的上部并应直通室外。通信机房、电子计算机房等场所的通风换气次数应不小于每小时5次,故需要在机房设置机械排风系统，经过计算排风量分别如下：
城区一号机房：主机房为1000m3/h；
城区二号机房：主机房为1000m3/h；
华蓥807机房：主机房为2000m3/h；
邻水708机房：主机房为1000m3/h；
邻水201机房：主机房为1000m3/h；
一号变电检修中心：主机房为1000m3/h；
二号变电检修中心：主机房为1000m3/h；
² 风机的选型
为满足机房内人员活动的新风需求及节能的需求，考虑到房间管道的长度过长会影响送风效果以及节约成本的实际情况。机房内设置新风热交换换气机系统
² 换气示意图

² 新风系统部署
根据目前各信息机房的现状做如下部署：
1、安装方式为吊顶式，风口直径约150mm，电机功率2×40w，余压100Pa
2、实现对机房的新风及排风风量大小进行换档调节。
3、新排风风管均采用镀锌铁皮风管,同时新风管道需采用20mm厚橡塑保温处理。
4、所有通风设施均要实现与消防系统的联动控制。
6.3 空调系统
因原有的机房均采用普通舒适性空调，没法满足机房制冷的要求，无法达到国家相关的计算机机房规范标准，不能保证重要的计算机设备的安全，考虑到目前电业局各信息机房的现状，各电业局信息机房采用机房专用基站空调系统。，建议城区信息机房、邻水信息机房、检修中心信息机房内部署一台的基站空调。各机房空调制冷量如下表：
序号
机房名称
面积 (m2)
单位制冷量（kcal)
制冷量(KW)
空调制冷量(KW)
送风方式
1
邻水708监控机房
17.82
400
8.29
12
上送风
2
邻水201机房
6.75
400
3.14
7.5
上送风
3
广安城区1号机房
19.8
400
9.21
12
上送风
4
广安城区2号机房
21.285
400
9.90
12
上送风
5
检修中心1号机房
12
400
8.58
10
上送风
6
检修中心2号机房
12
400
8.58
10
上送风
基站空调和普通空调室外机放置在主机房外墙处，需要从在墙外搭角钢支架。基站空调进风口与新风系统进风口实现合理配置及连接，达到合理、节能的优化效果
空调性能参数表
室内机

风冷室外机

注：噪音测试是在相距机组5m的自由空间进行
配置情况
空调配置（品牌）情况：
1、
康普兰[美]涡旋式压缩机
2、
丹佛斯[丹]外平衡热力膨胀阀
3、
电子加热器(含热保护)
4、
卡乐[意]微处理控制器
5、
RS485通信接口（可选件）
6、
室内风机:科禄格[德]直联离心风机
7、
室外风机：施乐百[德]外转子轴流
8、
铝合金室外机框架材料　

控制系统
机房空调采用世界著名卡乐[意]的控制系统，精密的监测和控制环境的温、湿度等参数。温度控制范围：10℃～32℃，灵敏度：±1℃。
控制系统的操作通过机组上的控制面板来实现，控制面板的显示为中文/英文信息。
若控制面板和显示屏出现故障，不会影响机组基本的制冷、加热和除湿功能。
操作人员可直接在控制面板上对各种制冷参数进行设定，能监控机组各个部件的运行情况，并有详细的记录菜单。当机组发生故障时，报警信息（中文）均以声光报警信号在控制面板的显示屏上显示。控制系统可设定每台压缩机和其他部件的启动时间间隔，并在电路上有低压保护装置，完全保证压缩机不会频繁启动。
机组由于供电故障在停电恢复以后，可自动启动，恢复正常工作。
机组控制系统可选配RS485通讯接口，可供不同的客户要求，空调对客户将来进行的集中监控工作提供无偿的技术支持，提供通讯协议。所有的电脑板及协议均经过实践证明很方便完成集中监控工作。
空调的机组可实现本地和远程监控，一般一条串行支路上可接16台机组。可以实现同一场地8台机组并联,互相备份，轮流工作。
压缩机
机房空调的压缩机选用柔性全封闭涡旋式压缩机，具有高效率、低噪音、高可靠性和几乎不产生震动的特点。
基站空调针对中国地区的市场特点，在控制系统的设计中将压缩机每小时启动次数控制在10次以内，而且每次启动后运行时间至少一分钟，这样有利于延长压缩机的使用寿命。
压缩机配有过热保护、高压保护、低压保护、过载保护及卸压安全阀。
消耗功率与冷量输出的比率一般为:4～4.8（测定的环境条件为：室内温度24℃，湿度50%，室外温度32℃）。
室内机
机房空调的室内机采用钢结构框架，底板和外壳由经处理的电镀板构成，外面喷涂精细的聚酯材料。室内机四面隔板按工艺要求电镀，框架为专用节能设计，将机身紧密封闭。同时，四面隔板可拆，必要时便于维修保养或搬运。机身面板颜色庄重大方，生动而不呆板。
室内机的操作、维护为100%正面进行，所以室内机可以紧贴室内墙面安装，节约室内空间。同时，为正面操作预留的空间可以很小，大约50cm的距离。
室内机风机选用科碌格[德]直联式低转速离心风机，无需皮带传送，效率更高。通过具有良好消音处理的分道送风，确保了室内机低噪音的优异特点。压缩机、气流部分被专门消声隔板分隔。
电器加热
机房空调的电加热器为多极电加热，不会产生电离现象。铝翅片保护加热电极，又增大换热面积。基本单元为3KW电阻丝，可满足除湿工况时的补偿加热要求。
所有连接到电加热器的电线可以承受200℃以上的高温。同时，机组具有热保护功能，在局部温度过高时能及时切断加热器。
室外机
机房空调的室外机框架由抗腐蚀铝合金制成，可在室外-35℃～45℃的温度范围内运行。
室外机的风机为带外部转子的轴流风机，低转速，具有过热保护，带风机保护格栅。
室外机型最大转速噪声等级为50.5dbA，噪音的测试在距室外机5米处开阔区域（IS03746）。
室外机的摆放有两种形式：风机水平送风、风机垂直送风。
机房空调的室外机的噪音在同行中是最小的。
6.4 气体消防系统
目前机房7个机房均未设置消防系统，不符合国家的相关规范和标准的要求，使机房存在严重的消防安全隐患。
根据机房标准整治要求在城区、华蓥、邻水、检修中心一楼信息机房采用火灾自动报警系统，主机房采用无管网柜式自动灭火系统。检修中心四楼信息机房由于面积较小，设备数量少配置手提灭火器。
信息机房的自动报警系统采用三层布防，报警系统要求设置感温、感烟两种探测器。报警系统主机及气体灭火控制盘要求放置在大楼消防控制中心，并将报警信号接入机房环境监控系统中。
报警系统和自动灭火系统同时与空调、通风系统、门禁系统、配电系统联动。
系统设计
² 火灾自动控制报警系统
防护区域：覆盖整个信息机房。
在机房内设置的感烟、感温探测器及报警控制系统，同时设置一套气体灭火钢瓶驱动控制盘组成自动报警及灭火控制系统。
在机房入口设置相应的紧急停止按钮、放气按钮、声光报警装置等。
同时，设置与大楼火灾报警系统通讯联网的报警接口，保证机房发生火灾事故后，能快捷地将信息传递给大楼的消控中心。
（1）火灾自动报警部位号的显示
火灾自动报警部位号的显示，以探测区域为单元，在消防值班室的火灾报警主机上可准确显示每个探测点位的预警、火警、故障、断线等信息。
（2）火灾探测器的选择与设置
火灾探测器的设置应根据每个区域保护区的面积、使用性质和保护对象等综合因素考虑。本方案考虑电子计算机房的使用重要性等因素，在吊顶内、地板下也设置数量不等的感温探测器，感烟探测器。本次设计选用智能探测器，该探测器在正常环境中与普通探测器工作方式相同，当环境温度、灰尘等参数变化，探测器的灵敏度会自动提高，调整探测器对不同烟温的反应时间，对缓燃、阴燃火灾和明火产生的大小燃烧颗粒，都能灵敏地反应。
（3）紧急启动按钮的设置
在气体灭火保护分区的出入口，设置一只紧急启动按钮。安装在主要通道等经常有人通过的地方（保护区的入口处）。
手动紧急启动按钮安装在墙上的高度为1.5m，按钮盒具有明显的标志和防误动作的保护措施。
（4）紧急停止按钮的设置
在气体灭火保护分区的出入口，设置一只紧急停止按钮。安装主要通道等经常有人通过的地方（保护区的入口处）。
手动紧急停止按钮安装在墙上的高度为1.5m，按钮盒具有明显的标志和防误动作的保护措施。
（5）导线选择及线路敷设
火灾自动报警系统的传输线路和采用24V供电的控制线路，采用阻燃BV型导线。
导线芯线截面选择如下：
铜芯绝缘电线、电缆线芯的截面
序号
类 别
线芯的截面（mm2）
1
报警总线
1.00
2
电源线与控制线
1.50
消防联动控制、自动灭火控制、通讯、采取穿金属管保护，并暗敷在墙体内，其保护层厚度不小于3mm。当必须明敷时，在金属管上采取防火保护措施。按楼层分别设置配线箱做线路汇接。从接线盒、线槽等处引至探测器底座盒、控制设备盒的线路加金属软管保护。
² 气体灭火系统
气体灭火系统设计防护区域：覆盖全部信息机房
灭火方式：采用自动SDE气体柜式灭火系统；
声光报警器应安装在工作人员看到听到的位置；
在气体灭火系统防护区域均设置感烟探测器、感温探测器。
灭火系统工作原理
气体灭火的自动控制
气体灭火系统应由消防控制器进行控制，气体灭火控制器应向设备间提供10根DC24V/1.5A持续灭火控制信号线，接入现场驱动器，由现场驱动器启动灭火系统电磁阀。并提供10根灭火信号反馈信号线到设备间压力开关接口。
电源要求：设备间需提供AC220V不间断工作电源供现场驱动器电池使用，并配常用照明灯和应急照明灯。
联动控制：当防护区出现感烟探测器报警信号时，控制器发出指令，该区进行一级报警；当该防护区出现感温探测器报警时，该区声光报警器发出声光报警，消防控制室消防控制主机进行0-30秒延时，同时停止通风设备、切断非消防用电，延时结束后向气体灭火装置发出灭火指令，气体灭火装置启动电磁阀，打开瓶头阀释放灭火剂实施灭火。此时火灾报警控制器接受压力开关信号，显示该区释放灭火剂信号。
相应的信号模块、控制模块以及灭火装置现场驱动器配合完成上述控制显示功能。
相关安全要求：
1）灭火系统喷放灭火剂前，保护区所有人员必须在延时时间内撤离，灭火完毕（在确认火灾已扑灭的情况下），打开通风系统，将费气排净后，人员方可入内。
2）更换新的密封圈、密封垫、安全膜片等，必须由产品厂家提供与原来零部件型号相匹配、经试验合格的成品，不得随意用未经试验的零部件代用。
3）严禁无关人员乱摸乱动灭火装置部件及操作按钮。
4）保养、检查、维修必须作好详细记录，如需要时可来函或来电我公司协助解决具体问题。
5）防护区的门应向外开启，并能自行关闭；疏散出口的门，必须能从防护区内打开。
6）根据国家标准《气体灭火系统施工及验收规范》的规定，气体灭火系统的运行使用应由经过培训的专人负责。
手动控制
此处所说的手动控制，实际上还是通过电器方式的紧急手动放气启动按钮，手拉启动后，系统将不经过延时而被直接启动，释放SDE气体。
应急操作
应急操作实际上是机械方式的操作，只有当自动控制和手动控制
均失灵时，才需要采用应急操作。只需拨出对应防护区启动瓶上的手动保险销，排击手动按钮，即可完成整套系统的启动喷放工作，操作简单。
保护区域启动钢瓶
启动钢瓶的瓶头阀，启动器上电磁阀的启动电磁额定容量均为24V1A。
² 报警联动系统
报警系统和自动灭火系统应与空调、通风系统、门禁系统、配电系统联动，将各联动系统的控制信号接入消防报警主机，实现系统联动。
6.5 供配电系统
设计范围
主电源部分：由大楼总配电柜引一路ZR-YJV4*25+1*16的主电缆至机房配电室作为市电输入的主电缆。
UPS供配电系统：主要考虑机房内网络设备、服务器设备、门禁、环境监控、安防、操作台工位、楼层弱电井交换机及机房旁维修间等其它需要不间断电源供电的用电设备的供配电系统， UPS的输入输出电缆为ZR-YJV-5*16。采用1台20KVA UPS。
机房市电供配电系统：主要考虑机房内空调、新风排风、柜机及中央空调、照明系统、维修插座配电。
配电柜系统
机房的总配电柜负责给UPS系统、空调室外机、照明系统、插座系统、消防系统、门禁系统、视频监控系统、应急照明系统供电，总功率要求为60KVA，输入总开关为125A，输入电缆为三相5线制，50mm2，中线为50mm2，地线25mm2。
电气开关等部件均选用高质量产品。电线电缆均选用阻燃的产品。
总配电柜的配电包括两大部分：
一部分是市电配电，包括给UPS系统、空调室外机、照明系统、插座系统、备用开关。
另外一部分是UPS输出配电，先由UPS输出配电柜输出一路UPS电源到总配电柜，然后再分别给消防系统、门禁系统、视频监控系统、应急照明系统供电。
配电柜系统设计
机房设置一台配电柜，UPS和市电共用一台为市电总配电柜（PD），负责为空调新排风设备、普通照明、辅助插座、柜机空调、UPS等供电，机房机柜、操作台插座、消防、门禁、集中监控、楼层交换机、应急照明等供电，总功率要求为60KW，输入总开关为125。
配电柜规格为700*400*1800，黑色喷塑柜体，带安全操作面板。空气开关选用ABB产品，空气开关数量及型号按配电系统图进行配置（详见系统图）。
产品选型
配电柜内设置独立的专用零地铜排，分别为：市电零、UPS专用零、UPS专用地（直流地）、综合地（防静电、安全保护地等）。铜排采用本地优质产品。
照明系统
机房工作照明采用3*20w铝合金格栅灯具照明。应急照明采用13W节能筒灯。主机房，操作室等均为单联控制，选用10A松本产品。
整个机房设计照度≥500Lx,应急照明设计照度≥40Lx；当出现市电停电时，应急照明灯具自动切换为UPS电源对应急筒灯进行直接供电；无须手动切换。灯具照明控制采用翘板开关独立控制

6.6 防雷接地系统维护
本次设计采用大楼接地满足需求，楼层弱电井道内以经具备防雷接入点。直击雷的防护由大楼电气统一考虑。接地系统防雷在接地系统中考虑。感应雷的防护主要是在电源系统加装避雷器。因此本次改造只需在市电进线处安置防雷器60KA的一台。在地板下使用绝缘子固定30×3铜排做均压环连接，将所有的金属门窗、金属龙骨、设备、机柜、天花、地板、管槽、地板支架全部做跨接，通过接地引线BVR-500V-35mm2铜芯线与楼层弱电井内的等电位接地排连接。且施工完毕后需要达到以下要求。
本次机房的设计要求为：
A、交流工作接地，接地电阻不应大于4Ω；
B、安全工作接地，接地电阻不应大于4Ω；
C、直流工作接地，接地电阻不应大于4Ω；
D、防雷接地，防雷电感应的接装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω；
机房防雷设计
本次设计我们对机房的防雷主要是防止感应雷击，由于电力线采用户外线路直接引入为计算机信息系统提供有效的能源支持，故电力线是重要的引雷途径，为了进行有效的防护，根据IEC和GB的有关标准规定，需在计算机机房不间断电源输入端实施两级保护。目的是用分流（限幅）技术将雷电过电压（脉冲）能量分流泄入大地，达到保护的目的。
在防雷器设计选型中，必须重点考虑不同级别的防雷器之间的安装距离。第一级防雷器与第二级防雷器之间距离应达到10米以上，利用电力线上的自由电感、自由电阻进行级级解藕，以达到级级防雷器的响应时间配合，实现真正的多级保护。如不能实现利用电力线实施距离解藕时，应该采用人为的电阻、电感实施LC延迟解藕。当两级防雷保护完成后，能够为计算机信息系统设备的电源输入端提供安全可靠的用电环境。
第一级防雷设在大楼总配电柜的输出母线上。
二级防雷设在机房进线总开关后端。二级防雷为40KA的四极电源防雷器，安装在机房配电柜进线母排上；
三级防雷设在机房UPS输出总开关前。三级防雷为20KA的四极电源防雷器，安装在机房UPS配电柜出线母排上。
机房接地设计
根据现行国家标准《建筑防雷设计规范》，机房采用联合接地，即各种接地之间采取共网不共点的综合接地，本方案采用大楼综合接地网，接地电阻要求不大于1欧姆。（注若大楼接地网经检测已满足要求，者不需进行地网改造，达不到则应该进行地网改造）。
A、计算机专用接地线
从楼层弱电井的接地总端子板引出一根专用接地引线到机房内，引线截面积接地线截面积为35MM2。作为机房的综合接地引入线。
B、防雷屏蔽及布线
（1）、所有金属导体、.电缆屏蔽层及金属线槽（架）等进入机房时，应做等电位接地；
（2）、进入机房的信号线缆，应采用屏蔽电缆或者采用非屏蔽电缆穿金属管道埋地引入，金属管应电气连通；埋地长度不应小于15m；
（3）、进入机房光缆的所有金属接头、金属挡潮层、金属加强芯等，应在进入机房时就近接地。
C、等电位连接
（1）、在机房内设置等电位接地网络。在机房抗静电地板下用30X3铜排沿四周布置组成闭合等电位接地网。
电气和电子设备的金属外壳、机柜、机架、配线架、金属管、槽、屏蔽电缆外层、门窗、信息系统设备防静电接地、安全保护接地、浪涌保护器（SPD）接地端均应以最短距离与等电位连接网的接地端子连接。
（2）、等电位连接网络与楼层主钢筋做等电位连接。
6.7 门禁系统
本系统需要一台门禁控制主机分别控制机房入口门，支持环境监控协议。进出方式为进门刷卡，出门按钮，同时配紧急出门按钮。单开门采用一把电锁，安装隐蔽、美观。
本系统采用分布式网络结构，门禁控制器采用安防专用以太网(支持TCP/IP协议)与系统控制服务器之间建立双向数据通道从而构成完整的系统。
系统设计
为了加强机房的智能化管理，我们根据机房的布局及管理的需求，分别在机房主入口、操作室入口处安装门禁管理系统。进出方式为进入刷卡，出门按钮，整个系统统一到一台管理计算机进行管理。

硬件配置
1、控制器 选用（R210-NT4控制器）
1.1、简介
A、PR210-NT4控制制器可连两个阅读器，四个输入点，两个输出点。内置于16键盘和16×2的液晶显示器以便用于本地编程。可提供三种进门模式：只需卡进门模式，只需密码进门模式和卡+密码进门模式。单卡执行多种功能：通过软件控制，PORIS控制器允许一张卡执行多种功能。时间区域设定，一周可设定多达64套的时间区域。自动锁门和不锁门。存储器数据保护：所有的交易数据、持卡者数据和系统参数可以被存储在记忆RAM中。PORIS控制系列运用了最新发展的闪存技术，固件的升级只需下载己升级的固件即可，而不需要必变CPU主板中的EPROM。PORIS门控制器有两个韦根规格卡阅读器端口，内部还有一个端口可安装一进门或出门阅读器。
1.2、主要功能及性能如下：
质量：本产品采用SMD技术生产，具有CE及FCC APPROVED。
容量：可记录6000张卡片资料。
体积：长15cm、宽10cm、高2.5cm
外观：薄膜键盘（可输入数字及26个英文字母）、液晶显示（2-8字母）。
通讯方式：整个线路以RS485（1200米以内）协议传输信息，与电脑连接需配上通信转接器RS485-RS232（系统提供），通讯参数为“19600,E,8,1”。
信号输出/入点：内含4个输入点、4 个输出点，可扩充32个输入和32个输出点。
系统网络：每个网络可连接99台控制主机（管制394个门），由一台电脑管理。
软件功能：管制每一张卡、每一个门、每个节假日、24小时分段时间控制，并具有3层反潜回管制功能。
工作环境：温度/2°C-55°C、功率/1-10W、电压/12VDC、电流/400mA。
2、读卡器 PRRDS1-485（刷卡模块）
2.1、简介
A、PORIS感应读卡机为一通用型读卡机，具有高效能、高稳定及超低价位，非常适用于门禁考勤、停车场、消费系统的应
