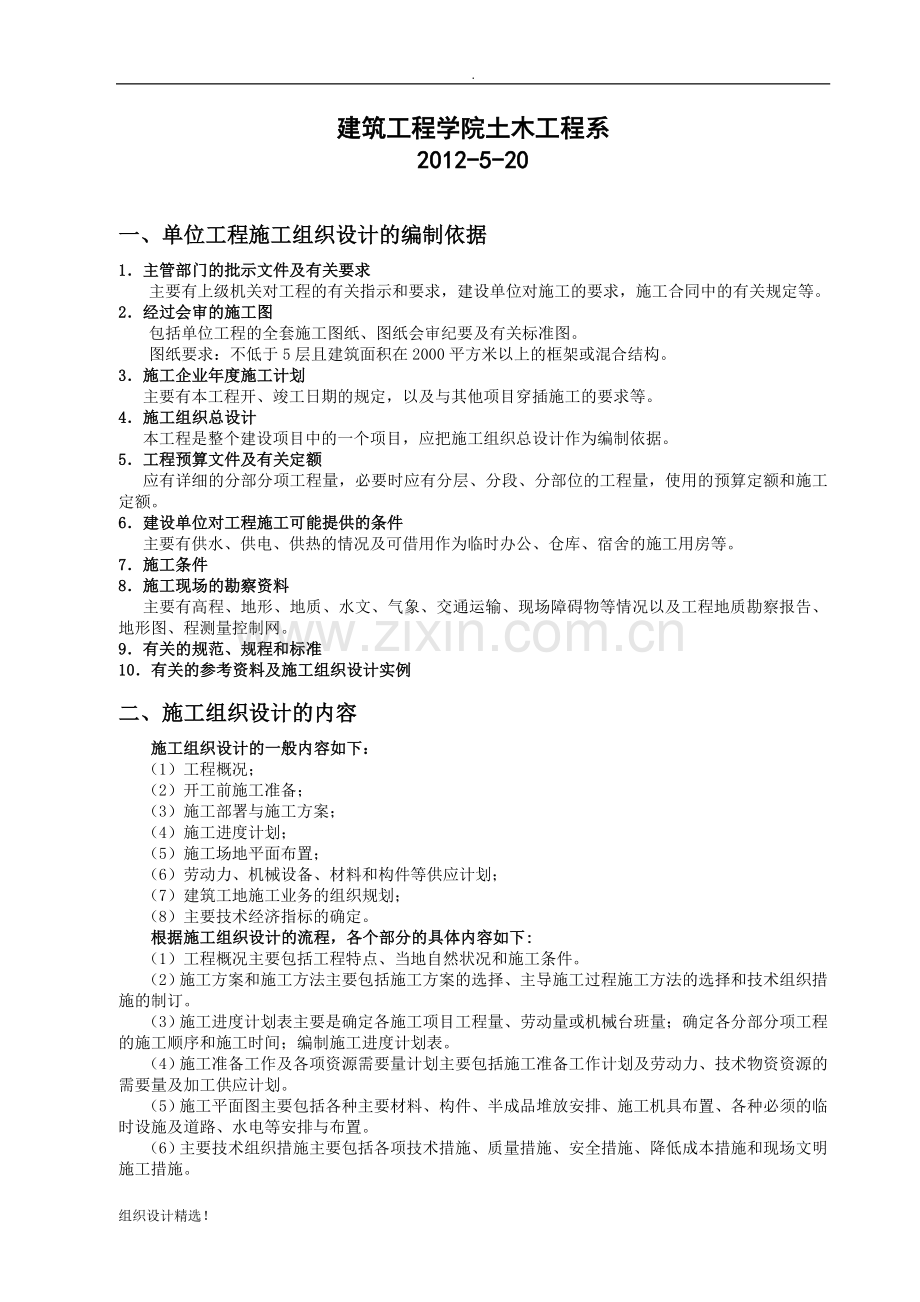

.土木工程施工组织课程设计指导书及任务书 年 级姓 名学 号指导教师日 期建筑工程学院土木工程系2012-5-20一、单位工程施工组织设计的编制依据1主管部门的批示文件及有关要求主要有上级机关对工程的有关指示和要求，建设单位对施工的要求，施工合同中的有关规定等。2经过会审的施工图包括单位工程的全套施工图纸、图纸会审纪要及有关标准图。图纸要求：不低于5层且建筑面积在2000平方米以上的框架或混合结构。3施工企业年度施工计划主要有本工程开、竣工日期的规定，以及与其他项目穿插施工的要求等。4施工组织总设计本工程是整个建设项目中的一个项目，应把施工组织总设计作为编制依据。5工程预算文件及有关定额应有详细的分部分项工程量，必要时应有分层、分段、分部位的工程量，使用的预算定额和施工定额。6建设单位对工程施工可能提供的条件主要有供水、供电、供热的情况及可借用作为临时办公、仓库、宿舍的施工用房等。7施工条件8施工现场的勘察资料主要有高程、地形、地质、水文、气象、交通运输、现场障碍物等情况以及工程地质勘察报告、地形图、程测量控制网。9有关的规范、规程和标准10有关的参考资料及施工组织设计实例二、施工组织设计的内容施工组织设计的一般内容如下：（1）工程概况；（2）开工前施工准备；（3）施工部署与施工方案；（4）施工进度计划；（5）施工场地平面布置；（6）劳动力、机械设备、材料和构件等供应计划；（7）建筑工地施工业务的组织规划；（8）主要技术经济指标的确定。根据施工组织设计的流程，各个部分的具体内容如下:（1）工程概况主要包括工程特点、当地自然状况和施工条件。（2）施工方案和施工方法主要包括施工方案的选择、主导施工过程施工方法的选择和技术组织措施的制订。（3）施工进度计划表主要是确定各施工项目工程量、劳动量或机械台班量；确定各分部分项工程的施工顺序和施工时间；编制施工进度计划表。（4）施工准备工作及各项资源需要量计划主要包括施工准备工作计划及劳动力、技术物资资源的需要量及加工供应计划。（5）施工平面图主要包括各种主要材料、构件、半成品堆放安排、施工机具布置、各种必须的临时设施及道路、水电等安排与布置。（6）主要技术组织措施主要包括各项技术措施、质量措施、安全措施、降低成本措施和现场文明施工措施。（7）主要技术经济指标主要包括工期指标、质量和安全指标、降低成本和节约材料指标等。三、施工组织设计编制的基本步骤1. 设计步骤（1）熟悉图纸根据施工组织设计规范和图纸，掌握施工组织设计的相关理论知识。在图纸的阅读上做到几点：1）认真，深入理解设计意图，掌握工程结构的总体和细节，归纳出工程的特点、难点、关键点，在此基础上，初步考虑施工的总体部署和施工方案。2）针对工程项目的特点、难点、关键点决定拟采用的新技术、新工艺、新材料、新结构、新装备等，当项目的难度大、技术复杂时，积极学习看懂难点。3）要将图纸上的内容与施工的工艺方法相结合。4）对图纸中的各项设计要求与设计说明要认真阅读，仔细分析，读懂读透。（2）收集资料和研究依据1）收集施工组织中必要的法律规范和行业规章；2）收集施工的建筑总平面图，建筑平面图和结构平面图； 3）本工程的自然环境的基本资料包括（地质、水文、土）的基本情况；4）吉安建筑行业的相关内容；5）项目周边的人文环境。2. 施工组织设计的主要研究制作流程的图解如下：四、施工组织设计的编制方法1. 施工方案的选择（1）施工方法的确定A、基坑降水工程：要求有计算依据，方案图及附有说明。B、土方工程：土方开挖及回填的施工程序和施工方法的确定，要求附有计算依据及方案图。C、基础工程：砼的搅拌、运输、浇筑、养护的施工顺序及施工方法。D、结构吊装：根据提供的吊装机械、选择施工方案，包括构件划分，接头形式，吊车轨道或开行路线、吊装程序。吊装机械的参数选择，构件的生产方式。要求有方案说明，参数计算，吊装方案及构件布置图。砌筑工程：砌筑方法、施工顺序及质量保证措施F、装饰工程：G、防水工程：施工程序及其它工种工程的施工方法及水平垂直运输可用文字说明，必要的应在施工平面图中给以表示。（2）、施工顺序的安排施工顺序是多种多样的，但它也有一定的规律可循，我们要紧紧抓住决定施工顺序的基本因素，仔细分析各种不同施工顺序的前提条件和实施效果，作出最佳地施工顺序安排。A、必须符合工艺的要求B、必须使施工顺序与施工方法、施工机具相协调C、必须考虑施工质量的要求在安排施工顺序时，要以确保施工质量作为前提条件，影响工程质量时，要重新安排或者采取必要的技术措施。 D、必须考虑水文、地质、气候的影响安排施工顺序时，必须充分考虑洪水、雨季、冬季、季风、不良地质地段等因素的影响。 E、必须考虑影响全局的关键工程的合理施工顺序 F、必须遵从合理组织施工过程的基本原则，即符合施工过程的连续性、协调性、均衡性、经济性原则。G必须考虑安全生产的要求H应能使工期最短 2. 施工进度计划根据拟定的施工方案绘制施工进度计划，必要时通过网络图进行施工方案优化。3. 资源供应计划包括材料、构件、劳动力，施工机具需用计划按需用及施工进度编制（见附表）4. 施工平面图通常用1:2001:500的比例绘制，一般应在图上标明下列内容：建筑总平面上已建和拟建的地上和地下的一切房屋、构筑物及其他设施的位置和尺寸；移动式起重机（包括有轨起重机）开行路线及垂直运输设施的位置；各种材料、半成品、构件以及工业设备等的仓库和堆场；为施工服务的一切临时设施的布置（包括搅拌站、加工棚、仓库、办公室、供水供电线路、施工道路等）；测量放线标桩，地形等高线，土方取弃场地；安全、防火设施。临时设施最小面积参考附表。附件：1、凡钢筋砼结构构件已有配筋图者，必须按施工图图示尺寸逐根计算钢筋用量。无配筋图者，可参照下表所给构件含钢量估算：预制构件（kg/m3）现浇构件（kg/m3）构件名称含钢量构件名称含钢量Z162.8J64.1L,GL,TL167.3Z146.3平板81.5GZ123.5空心板53.3JL118.9槽形板84.1L156.4屋面板110.8QL99.6楼梯段74.3有梁板123.0踏步79.3无梁板104.9YKB42.6平板72.0楼梯12kg/m2雨蓬6.5kg/m22、临时设施、作业棚面积参考表名称单位面积定额办公室m2/人3.5工人宿舍m2/人2.8食堂m2/人0.5门卫室m2/人8木工棚m2/人2钢筋加工棚m2/人3砼搅拌站m2/台2025仓库（综合）m2/人0.60.8水泥库m2/吨0.7生石灰库吨/m21.7砂子m3/m22石子m3/m22预制构件m3/m20.30.8红砖千匹/m20.70.8 3、主要工种工作面参考数据：种类工序名称工作面（m2/人）平面形地面抹灰3040地面油漆2022地面水磨石1218板支模板2025板扎钢筋3035板浇砼1012立面形墙模板1218墙抹灰2026柱抹灰913刷浆100120油漆4050安门窗79仰面形梁抹灰1112天棚抹灰1820天棚刷浆80100天棚钉板1012带形挖基槽34砌砖基础22.5砌砖墙68支梁模板78扎梁钢筋810浇梁砼1.52.5坑形挖基坑22.5砌砖柱0.20.4支柱模板0.150.2扎柱钢筋0.60.7浇柱砼0.150.25 组织设计精选！4、工程量一览表分项工程单位工程量说 明基础工程挖 土m3 其中人工挖土 垫 层m3 基 础m3其中钢筋T；模板m2 回 填m2砌砖工程m3现浇砼及钢筋砼地面垫层m3楼面m3其中：钢筋T；模板 m2；柱m3其中：钢筋T；模板 m2；墙m3其中：钢筋T；模板 m2；屋顶圈梁板带m3其中：钢筋T；模板 m2屋面工程m2隔气层、保温层、找平层、防水层等梁m3其中：钢筋T；模板 m2；抹灰工程水泥砂浆m2底层地面、墙裙水磨石m2白灰天棚m2白灰墙面m2外墙抹灰m2门窗工程m2 刷油工程m25、材料及构件需用计划序号品种规格需用量供用计划单位数量月月月月月月1水泥325#、425#T2钢筋、级T3钢材 A3T4木材m35石子1.5、2.5、5.0cm m36砂子中、粗m37红砖75#千块8沥青30甲T9卷材350g卷10油漆清油、铅油kg11玻璃3mmm212石灰3013钢筋砼构件槽型板块14门窗m2/樘15铁件T6、劳动力需用计划序号工种挖土垫层基础回填吊装现浇砌砖屋面隔墙抹灰门窗油漆水暖电气月月月上中下上中下上中下1力工2木工3钢筋工4砼工5起重工6瓦工7抹灰工8架工9防水工10电焊工11油工12水暖工13电工井 冈 山 大 学土木工程施工组织设计任务书本任务书下达给：10级土木工程专业学生_学号 _课程设计题目: _ 某工程单位施工组织设计_ _一、土木工程施工组织课程设计题目说明本课程设计结合定额或清单课程设计采用的图纸编制。各项目拟定开工日期：各工程定于2013年3月1日开工。二、土木工程施工组织课程设计原始资料（一）气象条件（吉安地区）1. 主导风向：偏东2. 雨季为4-6月份3. 冬季为12月到第二年2月份（二）施工条件1. 建设场地平坦，道路通畅，水、电就近可以接通，基本具备开工建设条件。2. 施工单位技术力量和机械化水平均较高。3. 本工程建设资金来源现已落实到位，可满足施工需要。4施工期间所需劳动力均能满足需要。现场需搭建工人居住临时房屋。5交通运输：施工中所需主要材料与构建均可直接运送工地。三、施工组织设计任务及要求（一）设计任务根据建筑施工图、结构施工图和建设场地条件，完成单位工程施工组织设计。（二）设计要求1施工方案选择：基坑土方开挖；地下室施工；主体结构工程施工；室内装饰施工机械选择：主导工程施工机械（塔式起重机等），辅助机械或运输工具（拉土车），多用途的施工机械（挖土机等）施工工艺和方法介绍:土石方工程；基础工程；砌筑工程；钢筋混凝土工程；结构安装工程；屋面工程；装饰工程确定施工顺序:（1） 基础工程施工顺序：挖土-做垫层-砌基础-铺设防潮层-回填土（2） 主体结构工程施工顺序：搭脚手架-墙体砌筑-安门窗框-安预置楼板-安楼梯-安屋面板（3） 屋面施工顺序：找平层-隔气层-保温层-找平层-防水层（4） 装饰工程施工顺序：先内后外，先外后内，内外同时2资源需用量计划： 根据建筑施工图和结构施工图，框算出主要分项工程的工程量，确定出劳动力、材料、机械需要量。3施工进度计划：确定工程总工期及各分部工程起止日期；工期承诺；工期控制原则和保证措施。表示方法：图表法（横道图，网络图）。4质量与安全保证措施：5. 施工平面布置图设计：拟建工程施工围墙和周围环境，垂直运输机械、搅拌机械、材料和构件堆场、钢筋和木工加工棚、办公及休息用房、食堂、厕所、现场施工的临时供水供电线路、施工临时道路等。四、土木工程施工组织课程设计的成果包括：（一） 单位工程施工组织设计（正文） 1份（二） 单位工程施工平面布置图 1张（三） 单位工程施工进度表 1张 说明：成果上交包括以上成果的打印稿及电子文档。五、正文内容：（1）工程概况（2）施工方案（3）施工进度计划（4）资源需用量计划（5）施工准备工作计划（6）施工平面图布置（7）主要施工组织管理措施（8）主要技术经济指标（9）结束语七、施工进度计划表设计要求：横道图（打印稿）六、施工平面布置图比例1:2001:300；A3图纸打印稿八、附件所依据的设计图纸（A3）：（1）建筑设计总说明（2）结构设计总说明（3）平、立、剖面图各一张
