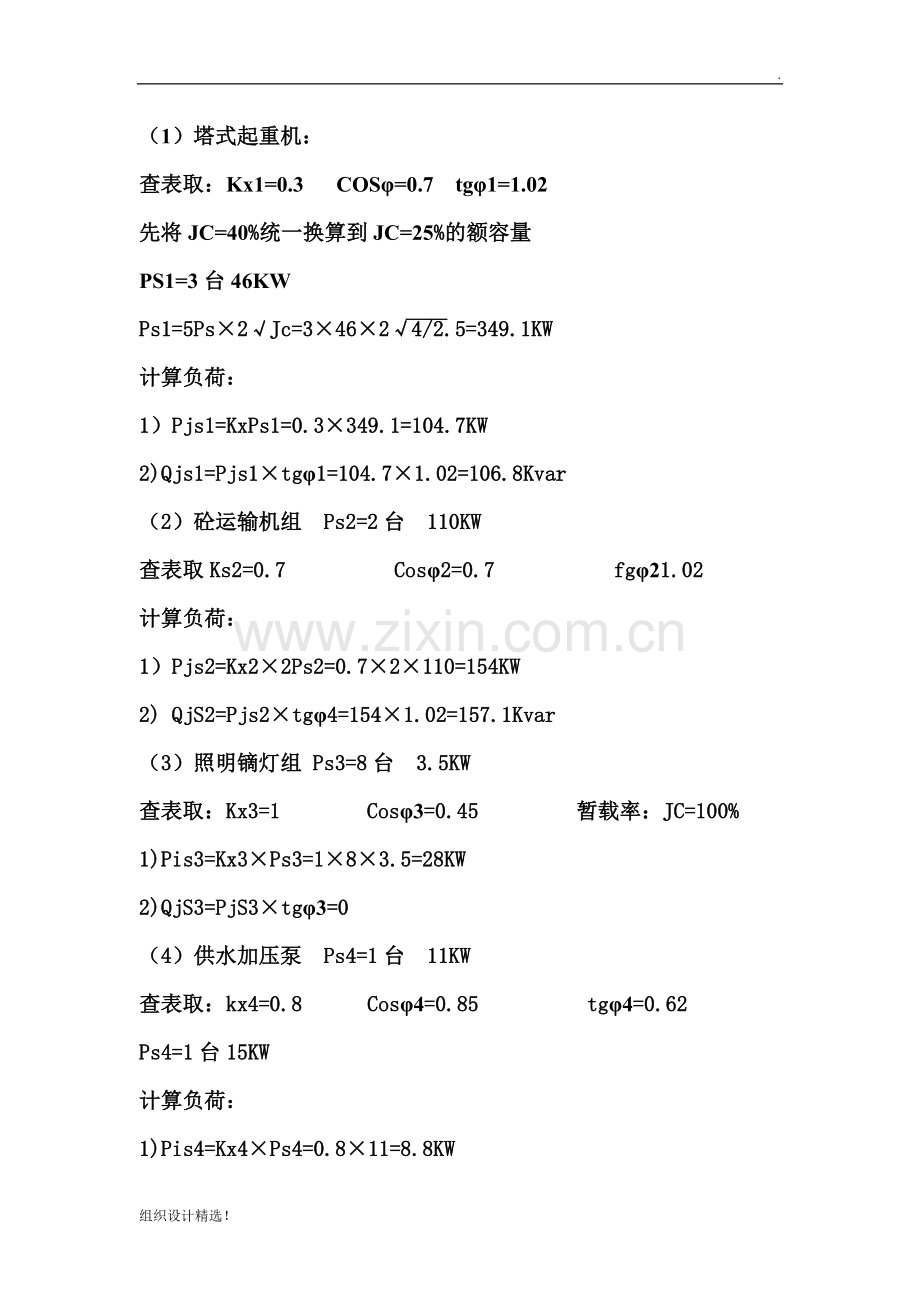

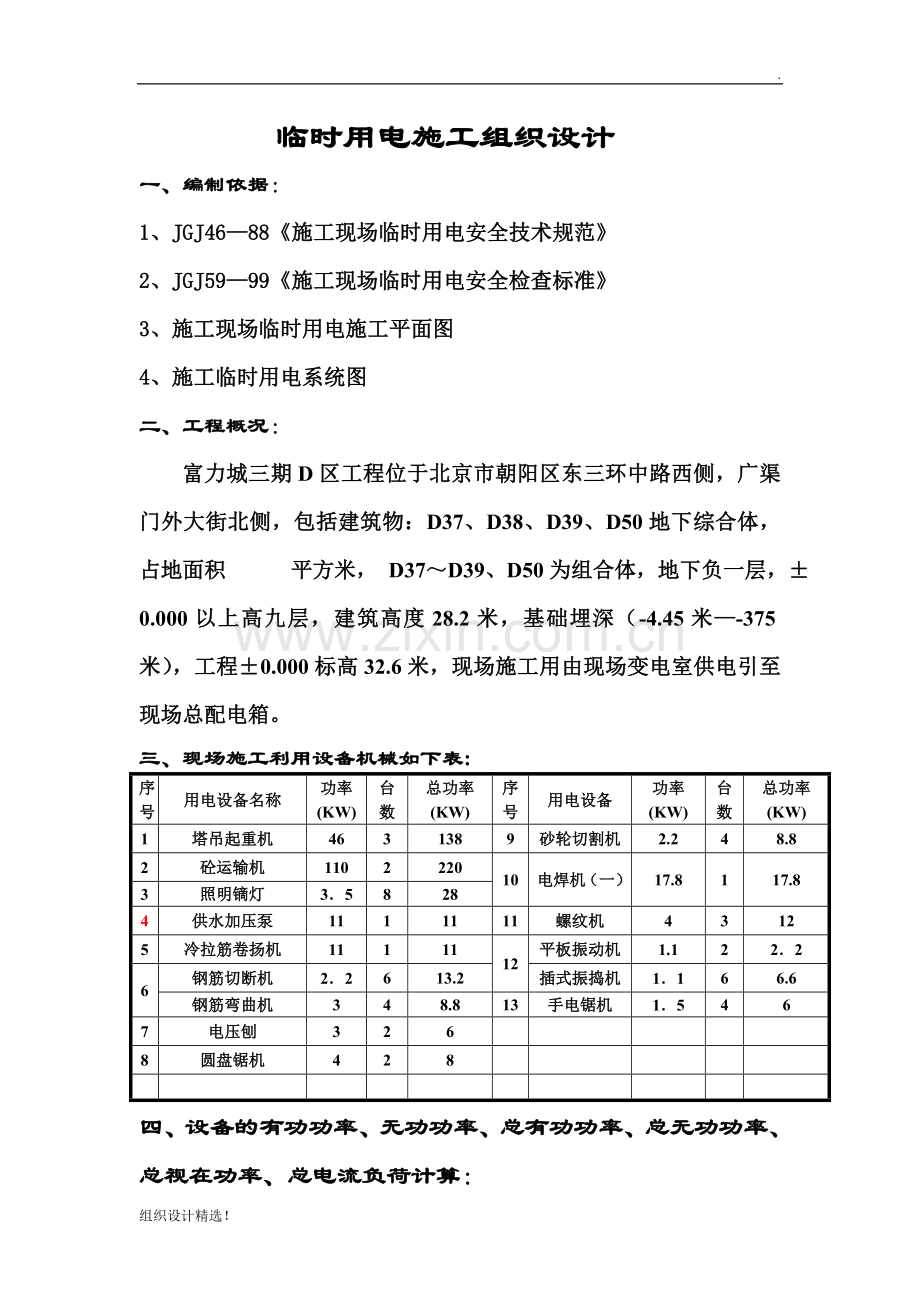

.临时用电施工组织设计一、编制依据：1、JGJ4688施工现场临时用电安全技术规范2、JGJ5999施工现场临时用电安全检查标准3、施工现场临时用电施工平面图4、施工临时用电系统图二、工程概况：富力城三期D区工程位于北京市朝阳区东三环中路西侧，广渠门外大街北侧，包括建筑物：D37、D38、D39、D50地下综合体，占地面积 平方米， D37D39、D50为组合体，地下负一层，0.000以上高九层，建筑高度28.2米，基础埋深（-4.45米-375米），工程0.000标高32.6米，现场施工用由现场变电室供电引至现场总配电箱。三、现场施工利用设备机械如下表:序号用电设备名称功率(KW)台数总功率(KW)序号用电设备功率(KW)台数总功率(KW)1塔吊起重机4631389砂轮切割机2.248.82砼运输机110222010电焊机（一）17.8117.83照明镝灯358284供水加压泵1111111螺纹机43125冷拉筋卷扬机1111112平板振动机1.12226钢筋切断机22613.2插式振捣机1166.6钢筋弯曲机348.813手电锯机15467电压刨3268圆盘锯机428四、设备的有功功率、无功功率、总有功功率、总无功功率、总视在功率、总电流负荷计算：（1）塔式起重机：查表取：Kx1=0.3 COS=0.7 tg1=1.02先将JC=40%统一换算到JC=25%的额容量PS1=3台46KWPs1=5Ps2Jc=34624/2.5=349.1KW计算负荷：1）Pjs1=KxPs1=0.3349.1=104.7KW2)Qjs1=Pjs1tg1=104.71.02=106.8Kvar（2）砼运输机组 Ps2=2台 110KW查表取Ks2=0.7 Cos2=0.7 fg21.02计算负荷：1）Pjs2=Kx22Ps2=0.72110=154KW2) QjS2=Pjs2tg4=1541.02=157.1Kvar（3）照明镝灯组 Ps3=8台 3.5KW查表取：Kx3=1 Cos3=0.45 暂载率：JC=100% 1)Pis3=Kx3Ps3=183.5=28KW2)QjS3=PjS3tg3=0（4）供水加压泵 Ps4=1台 11KW查表取：kx4=0.8 Cos4=0.85 tg4=0.62Ps4=1台15KW计算负荷：1)Pis4=Kx4Ps4=0.811=8.8KW2)QjS4=PjS4tg4=8.80.62=5.5KW(5)冷拉筋卷扬机查表取：Kx5=0.3 Cos5=0.7 tg5=1.02Ps5=1台11KW计算负荷:1）Pjs5=Kx51Ps5=0.3111=3.3KW2) Qjs5=Pjs5tg5=3.31.02=3.4KVar（6、一）钢筋切断机组查表取：Kx6=0.7 cos6=0.7 tg6=1.02Ps6=6台2.2Kw计算负荷:1）Pjs6=Kx66Ps6=0.762.2=9.2KW2) Qjs6=Pjs6tg6=9.21.02=9.4Kvar(二) 钢筋弯曲要组:查表取：Ks6=0.7 Cos6=0.7 tg6=1.02Ps6=4台3KW计算负荷:1）Pjs6=Kx64Ps6=0.743=8.4KW2)Qjs6=Pjs6tg6=8.41.02=8.6Kar（7）电压刨组:查表取： Kx7=0.6 Cos7=0.65 tg7=1.17Ps7=2台3KW计算负荷:1）Pjs7=Kx72Ps7=0.623=3.6KW2) Qjs7=Pjs7tg7=3.61.17=4.2KVar (9)圆盘锯木机组：查表取：Kx9=0.5 Cos9=0.65 tg9=1.17Ps9=2台4KW计算负荷:1）Pjs9=Kx92Ps9=0.524=4KW2) Qjs9=Pjs9tg9=41.17=4.7KVar(10)砂轮切割机组：查表取：Kx10=0.8 Cos10=0.8 tg10=0.75Ps10=4台2.2KW计算负荷:1）Pjs10=Kx104Ps10=0.842.2=7KW2) Qjs10=Pjs10tg10 =70.75=5.3KVar(11)电焊机组(一)：查表取：Kx11=0.45 Cos11=0.45 tg11=1.98Ps11=1台17.8KVA先将JC=60%统一换算到JC=100%额定容量Ps11=JC/JC1002Ps11=0.6117.8=13.8KW计算负荷:1）Pjs11=Kx11Ps11=0.4513.8=6.2KW2) Qjs11=Pjs11tg11=6.21.98=12.3KVar(12)螺纹机组:查表取：Kx12=0.7 Cos12=0.7 tg12=1.02Ps12=3台4KW计算负荷:1）Pjs12=Kx123Ps12=0.734=8.4KW2) Qjs12=Pjs12tg12=8.41.02=8.6KVar(13)平板振机、插入式振棒机组:查表取：Kx13=0.7 Cos13=0.7 tg13=1.02Ps13=2台1.1Kw计算负荷:1）Pjs13=Kx132Ps13=0.721.1=1.5KW2) Qjs13=Pjs13tg13=1.51.02=1.6KVar查表取：Kx13=0.7 Cos13=0.7 tg13=1.02Ps13=6台1.1Kw计算负荷:1）Pjs13=Kx136Ps13=0.761.1=4.6KW2) Qjs13=Pjs13tg13=4.61.02=4.7KVar(14)手电锯机组:查表取：Kx14=0.2 Cos14=0.5 tg16=1.73Ps14=4台1.5KW计算负荷:1）Pjs14=Kx144Ps14=0.241.5=1.2KW2) Qjs14=Pjs14tg14=1.21.73=2.1KVar (15)总无功负荷计算,干线同期系数取0.9Pjs=Kx(Pjs1+Pjs2Pjs16)=0.9*(104.7+154+28+8.8+3.3+9.2+8.4+3.6+4+7+6.2+8.4+1.5+4.6+1.2)=318KW(16)总有功负荷计算: Qjs=Kx(Qjs1+Qjs2Qjs15)=0.9*(106.8+157.1+5.5+3.4+9.4+8.6+4.2+4.7+5.3+12.3+8.6+1.6+4.7+2.1)=301KVar(17)总视在功率计算:SjS=Pjs+Qjs=3182+3012=437.9KVA(18)总电流计算Ijs=Sjs/3Ue=437.9/30.38=665.4A五、变压器额定容量选择：由（319）式计算、总视在功率负荷437.9KVA，总装容量现场配电室供电变压器总额定容量一路由现场供电变压器供电引至：630KVA、现场变压器一台630KVA、SeSjS需在一台变压器供一路满足供电须求.六、总开关及主干线路截面积选择1、由(320)式计算总电流,665.4A根据现场供电由一台变压器一路电源供电、即665.42=332.7A、查32402+2120mm2聚氯乙烯电缆分一路供电至现场符合要求.2、总开关选择IH1.3IIS=1.3332.7=432.5A、查表选择DZ20Y630/3300、630A空气断路器为总干线负荷总开关符合要求.3、现场施工配电分两路敷设供电至施工现场,经现场总配电箱1号和2号配电总箱分别供电至现场所须的施工用电一级配电分箱经二、三级配电箱引至各机械设备用电。七、现场施工设备供电导线截面积,漏电断路保护开关选择1、塔式起重机供电导线截面积和漏电保护开关选择1)计算电流Ps1=46KW取:Kx1=1 Cos1=0.7Ijs=Kx1Ps1/3UeCos1=46/30.380.7=99.8A2)由上式电流计算总电流78A、查表选择VV3162+2102绝缘电缆线供电至塔机,从总开关箱供电至设备用电采用两级漏电断路保护开关双保护,开关选择ID=1.399.8=128.4A,固选择DZ20L-160/3300、160A漏电断路保护开关其漏电动作电流分别为两级、50mA漏电动作时间为0.2S三级、30mA、漏电动作时间0.1S符合要求。2、砼运输机供电导线截面积和漏电保护开关选择1)计算电流Ps2=110KW取:Kx2=1 Cos2=0.8Ijs=Kx2Ps2/3UeCos2=110/30.380.8=208.9A2)由上式电流计算砼运输泵机总负截电流208.9A,查表选择VV3952+2502绝缘电缆线供电至砼运输泵机,从总开关箱供电至设备用电采用两级漏电断路保护开关双保护,开关选择ID1.3IIS=1.3208.9=271.6A,固选择DZ20L-400/4300 315A漏电断路保护开关,其漏电动作电流分别为两级50mA,漏电动作时间分别是0.2S和0.1S符合要求.3、施工升降机导线面积和漏面保护开关选择1） 计算电流Ps3=66KW取:Kx3=1 Cos4=0.7Ijs=KxPs/3UeCos4=66/30.380.7=143.2A1)由上式电流计算施工升降机总负截电流143.2A，查表选择VV3352+2162绝缘电缆线供电至施工升降机,从总开关箱供电至设备用电采用两级漏电断路保护开关双保护,开关选择ID1.3IIS=1.3143.2=186.2A,固选择DZ20L-250/4300 200A漏电断路保护开关,其漏电动作电流分别为两级30mA,漏电动作时间分别是0.1S和0.1S符合要求.4、供水加压泵供电导线截面积和漏电保护开关选择1)计算电流Ps3=15KW取:Kx3=1 Cos3=0.78Ijs=Kx3Ps3/3UeCos3=15/30.380.78=29.3A2)由上式电流计算供水加压泵总包截电流29.3A,查表选择VV=562绝缘电缆线供电至加压水泵,由分配电箱供电至设备用电采用两级漏电断路保护开关双保护、开关选择ID1.3IJS=1.329.3=38.1A,固选择DZ15IE100/4901、40A漏电断路保护开关,其漏电电动作电流30mA，不动作mA漏电动作时间均0.1符合要求.(4)冷拉卷扬机供电导线截面积和漏电保护开关选择作1)计算电流Ps4=11KW取:Kx4=1 Cos4=0.75Ijs=Kx4Ps4/3UeCos4=11/30.380.75=22.3A2)由上式电流计算卷扬机总负截电流22.3A 查表选择YC=42橡套电缆线供电至卷扬机,由分配电箱供电至设备用电采用两级漏电断路保护开关双保护,开关选择ID1.3IJS=1.322.3=29A,固选择DZ15LE40/4901,32A其漏电动作电流分别两级30mA漏电动作时间0.1S符合要求。(5)钢筋切断机供电导线截面积和漏电保护1)计算电流Ps5=2.2KW取:Kx5=1 Cos5=0.7Ijs=Kx5Ps5/3UeCos5=2.2/30.380.7=4.8A2)由上式电流计算切断机总负截电流4.8A 查表选择YC=41.52橡套电缆线供电至钢筋切断机,由分配电箱供电至设备用电采用两级漏电断路保护开关双保护,开关选择ID1.3IJS=1.34.8=6.2A,固选择DZ15LE40/4901,6A其漏电动作电流分别二30mA漏电动作时间0.1S符合要求.(6)钢筋弯曲机供电导线截面积和漏电保护开关选择1)计算电流Ps6=3Kw取:Kx6=1 Cos6=0.7Ijs=Kx6Ps6/3UeCos6=3/30.380.7=6.5A2)由上式电流计算弯曲机总负截电流6.5A 查表选择YC=41.52橡套电缆线供电至钢筋弯曲机,由分配电箱供电至设备用电采用两级漏电断路保护开关双保护,开关选择ID1.3IJS=1.36.5=8.5A,固选择DZ15LE40/4901,10A其漏电动作电流分别二30MA漏电动作时间0.1S符合要求。(7)电压刨导线截面积和漏电保护开关选择由（6）式计算电流参照同功率电机Ps=3KW，选择YC41.52橡套电缆线供电压刨，由二级配电箱供电设备采用两级漏电断路保护开关,分级分段保护，开关选择DZ15LE-40/4901。6A其漏电动作电流30MA，漏电动作时间0.1S符合要求。(8)电平刨导线截面积和漏电保护开关选择由（5）式计算电流参照同功率电机，选择YC=41.52橡套电缆线供电平刨，由两级配电箱能供电设备采用两级漏电断路保护开关,分级分段保护，开关选择DZ15LE-40/4901。6A其漏电动作电流30MA，漏电动作时间0.1S符合要求。(9)圆盘锯木机导线截面积和漏电保护开关选择1)计算电流Ps9=4Kw取:Kx9=1 Cos9=0.7Ijs=Kx9Ps9/3UeCos9=4/30.380.7=8.7A2)由上式电流计算圆盘锯机总负截电流8.7A 查表选择YC=41.52橡套电缆线供电至圆盘锯机,由两级配电箱供电至设备用电采用两级漏电断路保护开关,分级分段保护,开关选择ID1.3IJS=1.38.7=11.3A,固选择DZ15LE40/4901,15A其漏电动作电流分别两级30MA漏电动作时间0.1S符合要求.(10)轮切断机导线截面积和漏电保护开关选择参照（5）式计算电流参照同功率电机Ps=2.2KW，选择YC=41.52橡套电缆线供电至砂轮切断机，由二级配电箱供电至设备采用两级漏电断路保护开关,分级分段保护，开关选择DZ15LE-40/4901 6A其漏电动作电流30mA，漏电动作时间0.1S符合要求.(11)电焊机供电导线截面积和漏电保护开关选择1)计算电流Ps11=17.8Kw取:Kx11=1 Cos11=0.45Ijs=Kx11Ps11/3UeCos11=17.8/30.380.45=60A2)由上式电流计算电焊机总负截电流60A 查表选择YC=3102橡套电缆线供电至电焊机,由二级配电箱供电至设备用电采用两级漏电断路保护开关,分级分段保护,开关选择ID1.3IJS=1.360=78A,固选择DZ15LE40/4901,80A其漏电动作电流分别两级30mA漏电动作时间0.1S符合要求.电焊机（二）:1)计算电流Ps=50.5KW取:Kx=1 Cos=0.45Ijs=KxPs/3UeCos=50.5/30.380.45=170.6A2)由上式电流计算电焊机总负截电流170.6A 查表选择YC=3352橡套电缆线供电至电焊机,由二级配电箱供电至设备用电采用两级漏电断路保护开关,分级分段保护,开关选择ID1.3IJS=1.3170.6=221.8A,固选择DZ15LE40/4901,250A其漏电动作电流分别两级30mA漏电动作时间0.1符合要求.(12)螺纹机导线截面积和漏电保护开关选择参照（9）式计算电流电动机动率Ps=4KW，选择YC41.52橡套电缆线供电至螺纹机，由二级配电箱能供电设备采用两级漏电断路保护开关,分级分段保护，开关选择DZ15LE-40/4901。15A其漏电动作电流分别两级30mA，漏电动作时间0.1S符合要求.(13)平板振机、插式振机导线截面积和漏电保护开关选择1)计算电流Ps13=1.1KW取:Kx13=1 Cos13=0.7Ijs13=Ps13/3UeCos13=1.1/30.380.7=2.4A2)由上式电流计算电流振机总负截电流2.4A 查表选择YC41.52橡套电缆线供电至振动机,由两级配电箱供电至设备用电采用两级漏电断路保护开关,分级分段保护,开关选择DZ15LE40/4901,5A其漏电动作电流分别两级30mA漏电动作时间0.1S符合要求.(14)手电锯导线截面积和漏电保护开关选择1)计算电流Ps14=1.5KW 单相220V取:Kx14=1 Cos14=1Ijs=Ps14/Ue=1500/220=6.8A2)由上式电流计算手电锯机总负截电流6.8 A 查表选择YC=31.52橡套电缆线供电至手电据机,由两级配电箱供电至设备用电采用两级漏电断路保护开关,分级分段保护,开关选择ID1.3IJS=1.36.8=8.8A,固选择DZ47LE29+N、10A、其漏电动作电流分别两级30mA漏电动作时间0.1S符合要求.(15)电动工具导线截面积和漏电保护开关选择1)计算电流Ps15=1.1KW 单相220V取:Kx15=1 Cos15=1Ijs=Ps15/Ue=1100/220=5A2)由上式电流计算电动工具总负截电流5 A 查表选择YC=30.752橡套电缆线供电至电动工具,由两级配电箱供电至设备用电采用两级漏电断路保护开关,分级分段保护,开关选择ID1.3IJS=1.35=6.5A,固选择DZ47LE29+N、8A、其漏电动作电流分别两级30MA漏电动作时间0.1s符合要求.(16)照明镝灯供电电线导线截面积和漏电保护开关选择1)计算电流Ps16=94KW 单相380V取:Kx16=1 Cos16=0.45Ijs= Ps16/3UeCos16=94/30.81.05=64.6A2)由上式电流计算照明镝灯总负截电流64.6 A 查表选择YC=31.52橡套电缆线供电至照明镝灯,由二级配电箱供电至设备用电采用两级漏电断路保护开关,分级分段保护,开关选择ID1.3IJS=1.364.6=84.1A,固选择DZ47LE40/4901、15A、其漏电动作电流分别两级30MA漏电动作时间0.1S符合要求.以上设备导线截面积在选择导线过程中为满足导线长期截流线电压降以及机械性能条件，在实际使用选择过程中针对各设备供电不同电缆线路进行核对在实际使用选择必须满足上面三个条件选择要求选取用。八、接地电阻计算本工地供电采用三相五相线TN-S(是指电气设备的工作零线和保护零线功能分开的供电系统、即三相五线制供电系统)由现场变电室供电引至现场施工总配电箱，并在现场总配电箱接入重复接地体连接干线专用接地线。(1) 计算接地电阻1)计算垂直接地休长度L=2.5-3m的接地电阻Rid=0.3=35=10.5()2)接地系数取P=35/m3)现场打入四根长度为L=2.5-3m的16镀锌圆钢通过接地干线相连接后的接地电阻Rd为T式.Rd=1.25R1d/n=1.2510.5/4=3.3()4(符合要求)4）为进一步减少接地电阻增大短路接地电阻的电流、提高安全可靠性可采用靠近建筑物的接地体连接多处可靠接地或多打入垂直接地体相连接。满足现场可靠接地电阻。九、（一）施工技术措施：1、根据用电场所的特点，选择有利条件而不易遭受各种损坏电缆线走向，并按照电缆线敷设规范，对电缆线主干线和分干线路采取直埋架空进行敷设。2、敷设直埋电缆线时采用挖沟方式敷设，且沟深度必须满足直埋深度的要求沟底平整，无硬杂物而敷设电缆。并按照规范放置底层100mm细砂后放置电缆线复盖细砂或细土最顶层盖土对过道或承压力线段进行采用穿钢管深埋保护处理措施。敷设电缆线完毕后沿电缆走向设标指示。3、在敷设电缆线过程中对交叉线路以及其它热力管和煤气管敷设时，须按照技术参数敷设处理，对电缆线接头接口必须按照电缆线接头技术措施作防水防潮绝缘处理。4、敷设供电线路根据不同设备所需选择电子缆线而敷设，并按照不同型号电缆线敷设规范直埋，穿管或空敷设处理。（二）电缆线检验措施1、电缆线敷设完毕必须按规范规定进行定相序试验检测处理并作电缆线绝缘电阻的测量，按照不同电缆线绝缘技术参数规范要求，电缆线各项技术检测必须达到规范要求，才能进入运行。2、电缆线在通电运行过程中发生短路以及损坏故障，必须先切断供电电源，查明故障原因，进行处理维修，修复后经各项技术检测符合要求才能通电运行.(三)配电箱及开关箱设置技术1、配电系统根据现场配电设置室内总配电屏和室外配电箱设置，实行分级配电，配电箱和开关箱按照国家安全部门有关规定和规范要求，采用铁板或优质绝缘材料制作，各项必须符合标准要求安装设置。2、总开关自动开关电气的额定值，动作值与分路开关电气的额定值动作值相应，总配电箱和分配电箱中两级漏电保护器的额定动作值和额定漏电值时间合理配设，使之具有分级保护。3、设备电气开关箱必须设置各自专用的开关箱，并按“一机一闸”制安装配置漏电保护器，漏电保护器额定动作电流，但不得大于30mA，额定动作时间值不得大于0.1s。十、（一）安全技术措施 1、施工现场临时用电施工，必须执行施工组织设计，施工时技术员必须向现场电工进行技术交底。2、电气操作人员严格执行电工安全操规程，对电气设备工具要进行定期检查和试验，严禁非电工进行电工作业。3、电工必须持有效证件上岗，操作时必须穿戴好各种绝缘防护用品不得违章操作。4、电工人员严禁带电操作，接地时禁止带负荷接线，操作人员正确使用电工器具。5、一切电气金属外壳必须设置保护重复接地，大型高大机械必须设置防雷措施。6、塔式起重机，人货电梯以及大型建筑施工设备机械必须经劳动安全检验部门验收，合格方可投入使用。7、设备接地电阻可靠接地电阻不合格的设备机械不得投入使用从而不许使用权用不合格金属壳电气施工机具，确保电气设备接地良好。8、一切用电施工机具至现场必须由电工检查其绝缘电阻，绝缘电阻小于0.5的施工机具不得投入使用。9、一切现场施工用电电箱电气设备必须由专职电工安装和维修并经技术人员验收方可投入使用。10、开机前认真检查开关箱内的控制开关设备是否齐全有效，漏电保护器是否可靠，发现问题及时向工长汇报、工长派技术员处理。十一、电工值班制度1、 工必须具备必要的电工知识，熟悉安全操作规程，熟悉供电系统和配电室各种高设备的性能和操作方法，并具备在异常情况下采取相应措施。2、 值班电工要的高度的工作责任心，严格执行值班巡视制度，倒闸操作制度，交接班制度，安全用电及消防设备管理制度和出入制度殊途同规定。3、 雷雨天气巡查配电室及电箱设备时应穿绝缘鞋。4、 值班电工不得酒后作业及严禁带电作业。5、 巡查配电室、箱时，进出必须随手将门锁好。6、 值班电工进行停、送电倒闸操作时。必须要检查好线路及机械设备，并作好记录。7、 值班电工检查时，发现问题以及事故，应及时上报。十二、定期检查制度措施1、施工现场负责电工每天上班前检查一遍线路和电气设备的使用情况，发现故障问题及时处理。2、现场施工用电配置保护固定式和移动式配电箱，漏电保护开关以分级分段负荷线路电工每天作地毯式检查以至记录。3、施工现场用电设备配电必须设定周检、月检制度，由工长安全员技术员、电工对工地的用电设备、使用情况进行全面检查，并将检查和内容情况，记录入档备查。十三、电工职责内容1、电工必须持有劳动临察部门颁发有效的特种作业操作证方可上岗操作。2、现场施工配备领班电工一名，负责现场施工用电技术指导管理。3、电工必须遵守操作规程，安装规程不得带电维修电气不得任意拆除受漏电保护设备开关装置，不得任意调整漏电开关整定电流值。4、一切电气设备线路必须由持证电工安装维修，高难度电气安装不得由低级电工操作维修。5、用电设备必须按一机一闸一漏电保护，严禁一闸多机运行。6、设备电气开关发生跳闸必须查明原因，维修后复查确保供电设备无故障方可送电运行。7、一切用电机具必须设置专用接地，设置漏电开关保护器。8、潮湿场所以及民工宿舍照明使用低压36V照明供电。9、一切施工现场以及宿舍，严禁非电工人员乱拉乱接电源及挂接线。10、现场电工经常巡查用电设备照明电气，发现安全隐患必须立即消除，严禁电气设备带病运行工作。十四、施工现场临时用电施工平面布置图(附图一)十五、施工临时用电供电系统图(附图二)组织设计精选！
