污水处理厂项目建设可行性研究报告.doc

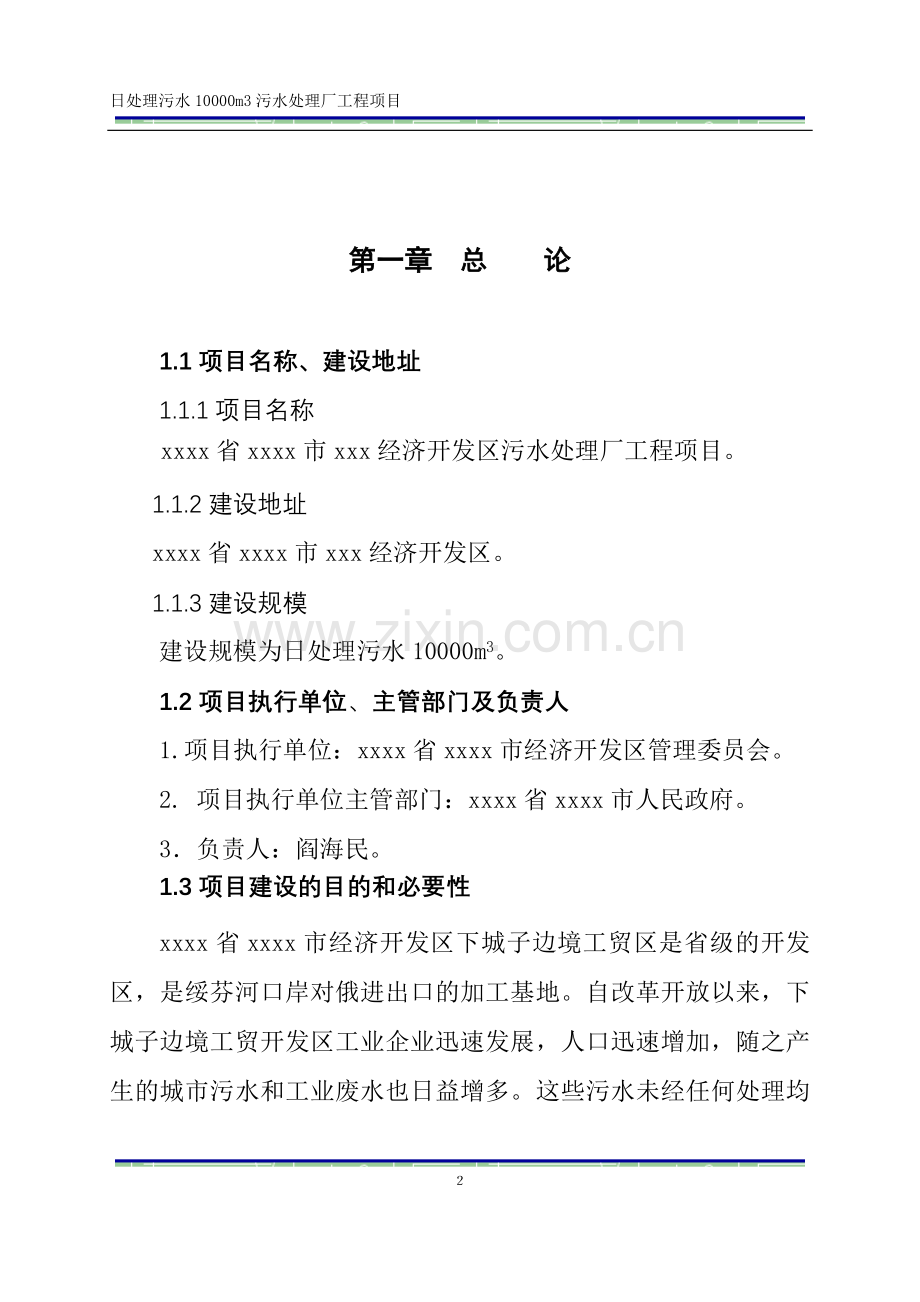

日处理污水10000m3污水处理厂工程项目日处理污水1万吨污水处理厂项目可行性研究报告第一章 总 论1.1项目名称、建设地址1.1.1项目名称xxxx省xxxx市xxx经济开发区污水处理厂工程项目。1.1.2建设地址xxxx省xxxx市xxx经济开发区。1.1.3建设规模建设规模为日处理污水10000m3。1.2项目执行单位、主管部门及负责人1.项目执行单位：xxxx省xxxx市经济开发区管理委员会。2. 项目执行单位主管部门：xxxx省xxxx市人民政府。3负责人：阎海民。1.3项目建设的目的和必要性xxxx省xxxx市经济开发区下城子边境工贸区是省级的开发区，是绥芬河口岸对俄进出口的加工基地。自改革开放以来，下城子边境工贸开发区工业企业迅速发展，人口迅速增加，随之产生的城市污水和工业废水也日益增多。这些污水未经任何处理均直接排入xxxx省xxxx市的xxxx河，生态环境恶化。不仅影响了开发区的环境质量，而且也影响到xxxx河的环境质量。建设开发区污水处理厂就是将开发区排放的工业废水和生活污水集中后进行综合处理，处理后的污水实现达标排放，从而达到增强开发区的服务功能，保护工贸园区地表水体，保护xxxx河流域水环境，防止地下水体污染，充分利用水资源的目的，并进一步创造良好的生产环境和优美的旅游生活环境，从而实现在发展生产同时，保护生态环境，促进经济可持续发展。1.4主要设计方案1.4.1技术来源技术来源国内的生产工艺和技术，生产工艺和技术先进、成熟、可靠。根据xxxx开发区污水的水质特点和处理要求，结合目前类似污水处理技术发展水平，经过充分的多方案比较与技术论证，结合国内外实际考察和资料调研，确定采用序批式生化法（SBR）二级处理工艺。 1.4.2 处理污水类型和进水水质及污染物负荷xxxx开发区的污水由生活污水和工业废水两部分组成，工业废水主要是木业加工废水，属有机型污水。污水厂进水的水质指标为CODcr400mg/L，BOD5170mg/L，SS250mg/L，NH4-N35mg/L，TP2mg/L，P H610。按1万m3 /d日处理能力计, 进水中污染物负荷: CODcr4000kg/d, BOD51700kg/d, SS2500kg/d，NH4-N350kg/d，PO4-P20kg/d。1.4.3处理后的水质及指标本污水处理厂经处理后的水质达到污水综合排放标准（GB8978-1996）中的城镇污水处理厂二级出水标准，有关指标达到：CODcr120mg/L，BOD5 30mg/L，SS 30mg/L，NH4-N 25mg/L，TP 1.0mg/L，pH69。1.4.4主要建设内容新建格栅间60m2、集水池2.5m3、沉砂池75m3、砂水分离间45m3、SBR反应池9900m3、钢砼风机房与变配电间288m2、污泥浓缩池607.5 m3、污泥脱水机房216m2、消毒间54m2、消毒水池365m3、机、电维修间与仓库216m2、综合楼756m2、传达室20m2、喷水池80m2、配套新建截流污水管21.4km，购置和安装废水处理设备108台，化验所需的主要仪器10台。1.5项目总投资、资金筹措及资金使用计划1.5.1项目总投资 项目总投资4500万元,其中：其中：固定资产投资4469.5万元, 铺底流动资金30.5万元。在固定资产投资4469.5万元中, 其中：工程费用3778.5万元(建筑工程2584.4万元，设备购置费1000.6万元，安装工程费193.7万元) ,其它费用528.8万元，基本预备费164万元。1.5.2资金筹措项目总投资4500万元，资金筹措为自筹资金3000万元，占总投资的66.7%；申请国家和省资金1500万元，占总投资的33.3%。1.5.3资金使用计划项目建设期1年，按工程建设进度安排使用资金。计划安排如下：1固定资产投资4469.5万元,建设期使用4469.5万元；2流动资金30.5万元，使用计划按项目生产计划同步安排。1.6项目经济效益项目达产后，年销售收入432万元，年平均利润总额144.3万元。投资利润率3.2%，全部投资财务内部收益率6.5，全部投资投资回收期15.4年，财务净现值财务净现值325.2万元。1.7可行性研究报告编制依据与原则、范围与内容1.7.1编制依据1.国家计委办公厅计办投资200215号文件关于出版投资项目可行性研究指南（试用版）通知中的城市基础设施项目可行性研究报告编制大纲2.国家有关规定、规范、标准3. xxxx省xxxx市城市总体规划（2000年2020年）4xxxx经济开发区建设规划（2005年2020年）6.城市污水处理厂污水污泥排放标准；7.污水综合排放标准；8.污水排入城市下水道水质标准。1.7.2编制原则1.认真贯彻执行国家环保工作的方针、政策，符合国家的有关规定、规范、标准。2.在xxxx经济开发区建设规划的指导下，使该工程建设与xxxx经济开发区建设相协调，既保护环境，又发挥该工程效益。3.充分利用已规划建设的排水设施，选择高效节能的污水处理工艺技术，做到技术可靠，经济合理。 4.妥善处理污水处理中产生的栅渣、污泥，避免二次污染。5.选择国内先进、可靠、高效、运行管理方便、维修简便的污水处理专用设备和控制系统。6.适当考虑周围地区的发展状况，在设计上留有余地.7.3编制范围与内容1.提出xxxx经济开发区污水处理厂工艺技术方案，对工程进行可行性研究；2.对xxxx经济开发区污水收集系统方案提出意见；3.对xxxx经济开发区污水处理厂厂区总图布置提出意见，对工艺设备、建筑结构、电气仪表、通风、自动化控制提出设计要求和工程投资进行估算和经济效益进行分析。1.8主要技术经济指标主要技术经济指标见下表 ：序 号项 目单 位数 量1占地面积200002生产规模2.1日处理污水m3/日100002.2年处理污水万m3/年3603总投资万元45003.1固定资产投资万元4469.53.2流动资金万元30.54投资指标4.1单位产品占用固定资产投资元/ m312.424.2单位产品占用土地m2/ m30.0063.3投资强度（每m2土地固定资产投资）元/ 2234.754劳动定员人225全年生产天数天/年3606主要原辅材料需用量6.1PAC吨23.756.2NCF吨4.756.3NaCl吨22.447燃料动力7.1水吨72007.2电万度787.3煤吨4008全年运输量万吨708.1总运入量万吨408.2总运出量万吨309年销售收入（达产）万元43210年利润（达产）万元144.311投资利润率%3.212全部投资财务内部收益率%6.513投资回收期年15.41.9项目综合评价该项目属于资源节约型、生态型、环保型项目，符合国家生态环境保护的政策。选择的厂址位置比较适宜，交通便利，供电、供水条件优越，符合xxxx经济开发区建设规划（2005年2020年）的要求, 是理想的厂址。经过对污水处理工艺的多方案比选，选用的SBR法污水处理工艺技术技术先进、工艺合理、可靠，运行方式灵活，耐冲击负荷能力强，适应性广，产生的污泥量少，在去除CODcr和BOD5的同时，也可脱磷、脱氮。用地较少，在工程投资、工艺技术路线、动力消耗、水处理成本方面均优于其它方法。该项目建设是保护穆棱经济开发区下城子边境工贸园区和穆棱河流域环境的需要，项目建成投产运行后，该建成有利于当地生态环境的良性循环，有利于当地经济的持续发展。项目是可行的。 第二章 xxxx经济开发区的基本概况2.1xxxx市的基本情况2.1.1地理位置和行政区划xxxx位于xxxx省xxxx部，地处xxxx市、xxxx市、xxxx市金三角地带，地理坐标为东经xxxx与北纬xxxx。北靠xxxx市、西邻xxxx市和xxxx县、东与xxxx市相邻，南与xxxx市交界。行政区划为xxxx镇xxxx乡xxxx个行政村, 总人口为32.67万人，其中：农业人口18.73万人，非农业人口13.94万人。城镇人口占总人口比重为45。xxxx镇是xxxx市政府驻地，全市的政治、经济、文化、交通和信息中心。城市性质是培育、壮大具有特色的、有竞争优势的产业基地和企业集群，把我市建设成为经济实力强、城乡协调发展、生态环境优越、人民安居乐业、社会和谐进步的绿色产业城，城市规模到2015年，市区人口规模发展到 12万人，建成区面积达到15平方公里。2.1.2地形地貌xxxx市土地总面积为xxxxK, 地形地貌为xxxx，自然条件为xxxx。xxxx河由南向北从中部贯穿全境。地形的基本特征为两侧为高山，中间为河谷小平原。地势为南高北低，随xxxx河由南向北倾斜，东西高，中间低。中低山主要分布在南部、西部，平均海拔8001000米；丘陵主要分布低山边缘到河谷的过渡地带，平均海拔300500米；河谷平原主要分布xxxx河流域，平均海拔280420米。2.1.3气候xxxx市气候属温xxxx气候，年平均气温1.33.4，年际变化大，区域差别大。河谷平原年平均气温2.4，低山丘陵地区年平均气温1.62。平均降雨量500600mm，平均日照时数2613小时，多年平均大于10的活动积温在20002380。2.1.4经济社会发展情况党的十一届三中全会、特别改革开放市以来，xxxx市人民发扬“xxxx，xxxx”的xxxx精神，借天时地利之缘，凭政通人和之势，依团结拼搏之力，领改革开放之先，跨入了全省十强县（市）、的行列。国民经济持续增长。2010年GDP达到xxxx亿元，全口径财政收入完成xxxx亿元，固定资产投资额完成xxxx亿元。农业经济持续发展，2010年粮豆薯总产量xxxx万吨,农林牧渔服务业总产值xxxx亿元,农业经济总收入xxxx亿元,农村城镇化率达到 42.6。工业经济实力显著增强，2010年全市规模以上工业企业户数达到xxxx户，规模以上工业增加值xxxx亿元,规模以上工业收入xxxx亿元，规模以上工业利税总额xxxx亿元。第三产业全面发展，2010年第三产业增加值达到xxxx亿元，对外贸易进出口总额xxxx万美元,社会消费品零售总额xxxx亿元。招商引资项目建设全面提速。20012010年10年累计引进资金xxxx亿元，2010年引进国内外资金xxxx亿元。累计引进各类项目xxxx个，其中:投资超亿元大项目xxxx个，超千万元项目xxxx个，引进资金、实际利用外资和引进项目为市域经济的发展奠定了坚实的基础。社会事业协调发展。科技、教育、卫生、文化、体育等各项事业全面发展。荣获了全国“普九”教育先进市 、全国科技先进市、全国体育先进市、全国万里边疆文化长廊建设先进地区等荣誉称号。计划生育工作连续12年保持全国先进市称号，并被授予全国婚育新风进万家活动先进市、全国首批计划生育优质服务先进市称号。获得全国爱国卫生先进市、全国卫生先进市等荣誉。 经济发展环境不断优化。在全省率先建成了政务超市，为投资者真正提供“一站式”、“一条龙”、 “保姆式” 的服务。制定出台了一系列的招商引资优惠政策，对行政性收费实施了“休眠疗法”，对50强企业实行重点保护，切实加大了对个体私营企业的扶持力度，创造了宽松的经济发展环境，投资吸引力不断增强，“投资者至尊，纳税人至上”意识日趋浓厚。全市上下形成了抓大事、办实事、干成事的气势和风格。人民生活质量进一步提高。2010年人均国内生产总值达到xxxx万元，与2005年比，年均增长xxxx；城镇居民人均可支配收入达到xxxx 元，与2005年比，年均增长xxxx；农民人均纯收入达到xxxx元，与2005年比，年均增长xxxx。城市人均住宅面积由2005年的xxxx平方米增加到xxxx平方米，农村人均居住面积由xxxx平方米增加到xxxx平方米，砖瓦化率由69%提高到98%。2.2xxxx经济开发区的基本情况2.2.1xxxx经济开发区的现状xxxx经济开发区是沿xxxx国道“一线多点”对俄经贸产业带四个加工基地（林木、建材、轻工、农副产品）的总称，在xxxx市的中部，是xxxx市对俄经贸进出口加工生产基地，是沿xxxx国道两侧布局的长廊式的对俄进出口加工生产企业集群。2006年被xxxx省政府正式批准和国家发改委审核正式批准为省级开发区。开发区总体规划面积xxxx平方公里。xxxx经济开发区由穆棱xxxx经济开发区管委会负责管理，管委会于2006年7月1日正式成立，副处级单位，办公地点设在xxxx镇，占地400多平方米，下设“三局、两办、一中心”（招商局、商务局、规划建设局、办公室、绥芬河驻区办、项目服务中心）。现有职工34人。主要职能是管理经济开发区事务和经济开发区的基础设施建设等工作。2.2.2xxxx经济开发区的现状xxxx经济开发区规划占地面积35km2，总人口为xxxx万人，为xxxx市总人口的18.4。已进驻企业xxx户，投资达xxx亿元以上从业人数达xxx多人,主要生产经营xxx、xxx、xxx、xxx、等产品，通过xxx口岸主要对俄出口，从俄罗斯每年进口xxx产品。年实现产品销售收入xxx亿元，其中：对俄进出口贸易额xxx万美元，年实现利税xxx亿元。产品主要销往欧美、俄罗斯、泰国、马来西亚、日本、韩国等地。2.3xxx经济开发区的给排水现状和发展规化2.3.1给排水现状经济开发区给水能力为xxx万m3/d，其中：引泉工程给水能力为xxx万m3/d，已建成1000吨高位水池xxx座，给水泵房xxx座，供水管线xxx米。企业自备水源有机井xxx座, 给水能力为xxx m3/d。排水系统为雨污合流制，有排水管线xxx米，检查井xxx座，但排水系统不完备，各类污水未被处理直接排入xxx河。2.3.2xxx经济开发区的给排水发展规划该区规划由2010年到2020年，规划给水量xxxm3/d,生活用水水质达到国家生活饮用水卫生规范的要求。工业用水水质达到级水质标准。供水水压设计考虑保证规划区域内工业区最不利点水压0.16Mpa，满足三层楼用水要求，生活区最不利水压为0.24 Mpa，满足七层居民楼用水要求。消防采用低压制，最不利点水压满足0.1 Mpa 。污水排放量按有关设计规范要求，以用水量（不含绿地道路用水量）的72.8%计算，规划区到2020年污水排放量为xxx万m3/d，污水干线17.5 km，设计流量xxxL/S，管道埋深1.8-4.5m。污水排入开发区管网，处理后排入xxx河。第 三 章 建设规模与目标3.1 污水排放现状生活污水和工业废水排放量约为0.54万m3 /d。其中:生活污水量0.3万m3 /d,工业废水量0.24万m3 /d。3.2水量预测3.2.1生活用水量预测根据经济开发区总体规划的人口及用水情况,参照xxx省与xxx市相似的城市居民生活用水量和相关参数,对近期与远期生活用水量测算得出的结果。近期(2015年)生活用水量以2.1万人计,平均日生活用水量3780m3 /d,工民建用水500m3 /d；远期(2020年)生活用水量以2.34万人计，平均日生活用水量4212m3 /d，工民建用水量1000m3 /d。详见下表：序号项 目单 位目前（2010）近期（2015）远期（2020）1平均日用水量L/人.d1801801802规划人口万人2.002.102.343供水普及率%1001001004平均日生活用水量m3 /d3600378042125公民建用水量m3 /d20050010006平均日综合生活用水量m3 /d3800428053123.2.2工业用水量预测根据根据经济开发区总体规划， 2015年工业总产值规划8亿元，远期(2020年) 规划10.4亿元，每万元工业总产值耗水55.7 m3。目前，工贸园区工业供水全部用企业自备水源。据工贸园区总体规划，近期和远期工业用水改用自来水供应，自备水源全部停用。近期工业用水量约为1.24万m3 /d，远期工业用水量约为1.61万m3 /d。详见下表：序号项 目单 位目前（2006）近期（2010）远期（2020）1工业总产值亿元2810.42每万元工业总产值耗水m3/万元55.755.755.73工贸园区工业用水量万m3 /d0.31.241.613.2.3污水量预测(1)生活污水量预测依据经济开发区总体规划，近期人口（2010）为2.1万人，远期（2020）为2.34万人。参照xxx省xxx市相似规模的城市排污情况，计算出生活污水量详见下表:序号项 目单 位目前（2010）近期（2015）远期（2020）1平均日综合生活用水量m3 /d3800428053122产污率%0.80.80.83截污率%00.90.954生活污水量m3 /d300034244250(2)工业废水量预测工业废水排放量现状为2400m3 /d，近期2010年9900m3 /d；远期为12880m3 /d。项 目目前（2010）近期（2015）远期（2020）工业用水量（万m3 /d）0.31.241.61工业污水产污率0.80.80.8工业污水量（万m3 /d）0240.991.288(3) 污水量预测项 目目前（2010）近期（2015）远期（2020）污水量合计0.541.3321.713生活污水量(万m3 /d)0.30.3420.425工业污水量（万m3 /d）0240.991.2883.3建设规模与目标3.1.1建设规模根据已有的污水管网收集系统、工业企业的现状和污水量预测，确定开发区污水处理厂设计规模为日处理污水1万m3 /d。3.1.2建设目标污水厂进水的水质指标污水厂进水的水质指标为CODcr400mg/L，BOD5170mg/L，SS250mg/L，NH4-N35mg/L，TP2mg/L，P H610。进水中污染物负荷: CODcr4000kg/d, BOD51700kg/d, SS2500kg/d，NH4-N350kg/d，PO4-P20kg/d。第四章 厂址选择及建设条件4.1厂址选择该项目厂址选在xxx经济开发区，占地面积2万m2，地类为工业用建设用地。厂区地势比较平坦，无不利于建筑的地形条件，无拆迁工程,抗震设防强度为六度。靠近水源、电源，距xxx公路非常近。4.2建设条件 4.2.1原辅材料供应.原材料供应PAC年用量23.75吨、NCF年用量4.75吨、NaC年用量l22.44吨，省内购进。4.2.2给排水本项目生产生活年用水量为0.72万吨。经济开发区有1000吨的高位水池座，自来水管线铺入厂区，供水能力3000吨/日，水质为级水质,可以保证本项目生产生活用水。生产生活废水每日最大量16 m3/d,污水经由厂区污水管道集中到污水处理间经处理达标后排放。4.2.3供电本项目设备总装机容量315kw,年用电量78万度，由xxx市供电局xxx变电所供应。4.2.4供热本项目采暖热源由企业自供。4.2.5交通运输经济开发区是xxx国道、省道、xxx铁路的交汇处，交通运输极为便利。4.2.6通讯条件开发区通讯设施完善，中国移动、中国联通信号覆盖全区。4.2.7建材供应本项目建设用水泥、红砖、沙石、钢材、木材、预制构件等，在穆棱市解决。4.2.7环境条件厂址北邻xxx河，南为xxx铁路，西为居民区，东邻物流中心，周围无污染源。4.2.8气象条件xxx市属于中纬度寒温带大陆性气候，年平均风速为3m/s，常年主导风向为西、西南风，最冷月平均气温-19.5，最热月平均气温21.2，极端高气温35.7，极端低气温-44.1，年平均气温2.7。年平均降水量525.5mm，最大积雪厚度0.31m，最大冻土深度1680mm。4.2.9水文及工程地质条件根据地质勘探报告，该地土层结构为多年沉积的亚粘土层，地下水深度2m左右水质情况良好，地基承载为中等，符合原有建筑设计需第 五 章 工程技术方案5.1工程技术方案5.1.1生产技术方案确定的原则1.所选工艺技术适应当地的污水水质及环境条件、先进、合理，设备运行可靠、稳定、操作简单，节省投资，节约能源，运行费用低，占地面积少、污泥量少。2.经济开发区污水处理厂用地采用两期工程一次征地；3.工程中公用设施（综合办公楼、食堂、浴室）和公用设备间（维修间、污泥脱水间、格栅间等）包括在一期工程中一次建设。5.1.2生产工艺制度年工作日360天，日工作班次2班，每班工作8小时。5.2生产技术方案5.2.1建设规模根据已有的污水管网收集系统、工业企业的现状和污水量预测，确定污水处理厂设计规模为日处理污水1万m3 /d,其中：一期工程设计建设规模为日处理污水0.3万m3 /d。小时平均流量qave=108.3m3/h(或30.08 L/s)，雨水截流倍数(n0)1，预处理设计最大流量（Qma1）216.6 m3/h(或60.16 L/s)，变化系数（Kz）1.42，二级处理设计最大流量（Qma2）153.8m3/h(或42.7L/s)5.2.2建设目标污水厂进水的水质指标为污水厂进水的水质指标为CODcr400mg/L，BOD5170mg/L，SS250mg/L，NH4-N35mg/L，TP2mg/L，P H610。经处理后的水质达到污水综合排放标准（GB8978-1996）中的城镇污水处理厂二级出水标准，有关指标达到：CODcr120mg/L，BOD5 30mg/L，SS 30mg/L，NH4-N 25mg/L，TP 1.0mg/L，pH69。因此，二级处理工艺污染物去除率应满足以下要求：CODcr70% ，BOD582%，ss88% NH4-N29%，PO4-P50%。污水二级处理后，污染物削减量为ECODcr840/d，EBOD5420/d，Ess660/d ENH4-N30/d，EPO4-P3/d。5.3污水处理方案选择与比较污泥处理对于城市污水的处理，人们已经研究开发出了各种各样的生物处理方法，就生物处理法而言，人们作了许多的改进，出现了多种改进的工艺方案，如A.O法、氧化沟法、延时曝气法、AB法、SBR法、BEOLAK法等等，尤其近年来，随着城市污水中氮、磷等污染指标的升高以及受污染水体的富营养化问题的加剧、脱氮、脱磷已成为必不可少的环节。因而曝气池也由单纯的好氧反应工艺发展到包括氧反应池和厌氧反应池在内的复合工艺，利用多种反应池的结合，可达到生物除氮、除磷的目的。目前国际上较先进又较流行的方法主要有普通活性污泥法、氧化沟、A/O法、SBR法，这些是我们有可能选择的工艺方法，这些工艺方法的特点特点对比可以看出，普通曝气法和A/O法工程投资较大，运行成本较高，占地面积多，因此，不适合于穆棱市经济开发区下城子边境工贸园区污水处理，SBR生化法与其它方法相比较，具有更突出的优点，比较适用于穆棱市经济开发区下城子边境工贸园区污水的处理。因此，本报告以这种方法为主进行工艺方案和经济效果两方面选择出最优方案。5.3.1 SBR生化法简介SBR（Sequencing Batch Reactor）集曝气、沉淀于一池，不需要二沉池及污泥回流设备。在该系统中，反应池在一定时间间隔内充满污水，以间歇处理方式运行，处理后混合液沉淀一段时间后，从池中排除上清液。SBR法有非限制曝气、半限制曝气和限制曝气三种。非限制曝气是污水流入曝气池起就开始曝气，半限制曝气是当污水流入曝气池一段时间后开始曝气，限制曝气是待污水全部流入曝气池后才开始曝气。在SBR处理系统中，可采用单池式和多池式，根据处理水量的大小而定。单池式，仅有一个SBR反应池，就整个工艺系统而言，其进水、出水是间歇式的。多池式，整个系统存在2个或多个SBR反应池，其进水可在各个反应池间交替进行，就整个系统工艺而言，其进水是连续式的。近年来，随着工业技术调整发展，各种序列发生器造价降低，便于操作的自动控制系统装置出现并趋于成熟，给污水供氧设备效率提高，不产生阻塞及回水的曝气装置、性能优良的搅拌装置和能够稳定地排出澄清水的装置的开发，解决了间歇性活性污泥法在工程上应用的技术难点，使间歇性活性污泥法在工程上进入广泛应用阶段。间歇式活性污泥法能相应于不同的水量进行处理，在处理设施运转初期，即使在污水注入极少的情况下也能正常发挥其作用，且能耗少。不需另加除磷脱氮装置，处理成本明显节省,在掏活性污泥膨胀方面具有极大的优势。综上所述，SBR法的应用价值引起了许多国家的重视，我国已将SBR法工艺作为“十一五”期间污水处理推广示范技术。国家科技部和国家环保总局委托中国环境科学研究院承担SBR技术推广示范工作。中国环境科学研究院已在山西榆次市建成了我国第一个全部采用国产化设备的污水处理工程，还有近20家采用SBR工艺。因此，在我国得SBR的应用进入了鼎盛时期。5.3.2 SBR技术处理污水既简单又省钱在污水处理达标的条件下，工程投资、运转费用、占地面积是衡量污水处理工艺经济效果优劣的重要标志。目前，城市污水处理要求在脱碳的同时，除磷除氮，如采用A/O法，则需在不同的空间位置上设置初沉池用于除去细小泥砂，设置缺氧反应池进行反硝化，设置好氧曝气池进行硝化和除碳反应，设置二沉池进行泥水分离，还需设置污泥回流泵房。空间分割的构筑物数量多，平面布置较为松散，占地面积大,程投资增加,动力消耗上升。氧化沟工艺流程与A/O法工艺相比，在氧化沟内分别设置缺氧段和好氧段，通过机械设备使沟内混合液循环流动达到除氮、除磷、脱碳的目的。这样，用氧化沟代替了A/O法中的初沉池、缺氧池、曝气池，同时还通过设计表曝机或水下推流机，省去了混合液回流泵房或设备。这样，虽然水处理厂面积略有增加，但是构筑物布置紧凑，土建造价有所降低，特别是混合液流动力费用减少，使运行成本降低。尽管如此，由于氧化沟须设二次沉淀池，回流混合液以及沟内需要有20-30倍的原水小时平坎流量的水量进行循环，从而使其工程造价和动力费用与SBR法相比，尚未减少到最小程度。SBR与A/O法相比，工艺过程极为简单,一个SBR构筑物取代了普通活笥污泥法中缺氧反应池、曝气池、二沉池、污泥回流泵房（包括污泥泵）、内回流泵房（包括回流泵）。在一个SBR池内依靠时间顺序分割工艺操作过程，可同时完成厌氧、好氧、沉淀分离、污泥回流全部过程，也不需要进行污泥回流或混合液回流，这就是采用SBR法处理汗水极为简单的原因。SBR法与氧化沟相比，一个SBR反应也代替了氧化沟，二沉池和回流泵房，从而使工艺过程简化，占地面积减少，工程造价降低。特别是无须几十倍与每小时进水量的混合液在构筑物内循环，使水处理运行电耗明显减少。由于采用SBR法省去了多多水处理构筑物，因此节约了水处理构筑物的占地面积。据统计，一般可以节约占地面积约1/4-1/3。由于水处理构筑物减少以及构筑物之间连接管道，流体输送设备减少，特别是省去了污泥回流泵房和污泥回流泵，混合液回流泵房和混合液回流泵，大大地节约了工程投资，据工程统计，扣除由于自控设备增加引起了工程投资增加外，一般还可以减低工程总投资约2025%。除此以外，更重要的是运转费用降低，由于普通活性污泥法污泥回流比一般为70100%，混合液回流比为300400%，这就意味着35倍于原水量的流体，必须依靠输水泵输送进行循环。恰恰动力消耗又是利用微生物处理污水时的重要成本费。这就决定了普通活性污泥法处理污水成本不可能太低。SBR法恰恰克服了这一缺点，他无需污泥回流，只需要在一定时间内交替地进行曝气与水下搅拌就可去除有机物，同时完成脱氮、脱磷过程，从而降低了运转费用，这是普通活性污泥法难以比拟的优点。据资料统计，采用SBR法比普通活性污泥法可降低运转费用20-30%以上。综上所述，由于SBR法减少了构筑物，省去了污泥及混合液回流或内循环过程，从而简化了工艺，减少了占地面积，节约了工程投资，降低了水处理电耗，这就是SBR技术处理污水既简单又省钱的根本原因。5.3.3 SBR法的特点1.工艺集曝气、沉淀于一池，不需设二次沉淀池及污泥回流设备，且布局紧凑，占地面积少，因此基建、运行管理费用大大减少。2.污泥沉降性能好，可以有效地控制污泥膨胀，保证出水水质。3.操作灵活，可进行多种工艺运行的方式组合。4.使用面广。SBR法不仅可降解常规的有机污染物使出水的COD、BOD达标排放标准，而且能同时去除水澡的N、P等污泥营养物质。5.自动化程度高，管理人员少。6.耐冲击负荷能力强，易于操作。但是SBR反应池中由于采用变水位的操作方式，一般需要12M的水头损失。此外SBR还必须采用自动化的操作方式。5.3.4 SBR法在本设计中的应用要点1.采用多个操作单元组合的设计方式，以适应水质水量的变化。2.采用PLC逻辑控制器，依靠SCS2.0专用软件实现SBR系统全自动控制。3.采用自反馈无动力式滗水器，以保证泥水分离效果。4.采用膜片微孔曝气器，以提高高氧的传输效率，节约能耗。5. SBR反应池根据实际水量水质变化，可在现场调试时设定和调节时序。操作时序控制见下图：进水反应沉淀排水闲置5.3.5工艺流程及运行过程.工艺流程如下： 外运 外运 溢流 栅渣 栅渣 了集水排放 原水溢流井粗格栅细格栅集水池原水泵沉砂池SBR反应池消毒池排水 泥沙及浮渣风机 泥浆泵浓缩池螺杆泵压滤机外运2.工艺流程说明污水首先自流入格栅间内。在格栅间，污水经过粗格栅和细格栅除去大块的机械杂物和漂浮的杂物，然后流入集水池，经原水泵提升后，流入沉砂池，污水在沉砂池中沉积的泥砂经刮泥撇渣机刮至沉砂池一端，然后除砂机进行砂水分离，上清液自流入集水池中。沉砂池上部产生的浮渣经撇砂机自动撇除。经沉砂后的污水自流入不同的SBR反应池操作单元中进行生化处理，处理后的污水经滗水器流入消毒池，然后自流排放。SBR反应池产生的剩余污泥用污泥泵送入污泥浓缩池，污泥经浓缩后再由螺杆泵送入带式压滤机脱水。污泥浓缩池产生的上清液和压滤机产生的滤液自流入积水池二次处理，SBR反应池需要的氧气由风机供给，预处理设施产生的机械杂物外运填埋处置，产生的剩余污泥外运用做农肥。5.3.6污水处理构筑物的设置与设备选型1设备选型污水处理设备详见下表：序号名 称规 格 型 号单位数量备注一预处理系统设备1格栅间设备1.1超声波流量计LSQP-3000型台11.2进水闸闸门铸铁SFZ600型个31.3电手动启闭机QDA45型台31.4循环式齿耙清污机HF700型台31.5循环式齿耙清污机HF900型台32集水池设备2.1潜水排污泵3500QW1500-15-90型台32.2潜水泵吊装支架13沉淀池设备3.1沉砂池进水闸SFZ600型个43.2电手动启闭机QDA-45型台43.3刮泥撇渣机行车式提耙PGT型台44砂水分离间设备4.1螺旋式除砂机LSSF-260型台2二二级处理系统设备1SBR反应池设备1.1进水电动碟阀D971X-10型个31.2进水电动碟阀DN500型碳钢个31.3排水电动碟阀D971X-10型个31.4排水电动碟阀DN500个31.5进气电动碟阀D971X-10型个31.6进气电动碟阀DN300个31.7排泥电动碟阀D971X-10型个31.8排泥电动碟阀DN100个31.9排泥泵150QW120-10-5.5型台61.10水下搅拌机QJB7.5-6型台121.11膜片微孔曝气器直径240mm,E18%个45001.12滗水器SBD1200型台3三供风系统设备1风机房与变配电间设备1.1罗茨鼓风机RRMF-300型台31.2电动胡芦MD13-6D个1四污泥处理系统1污泥脱水机房2带式压滤机DYQ-2000型台13皮带输送机T45-15型台24管道混合器KM-10型台15螺杆泵G50-1型台26空压机2V-0.3/10-B型台27PAC溶解槽JYB-1-10-0.6台28PAC计量泵JZM-250/1.3型台29NCF溶解槽SJR-1型台210NCF计量泵JX-100/1.3型台211反冲洗水泵DA1-805型台
