毕业设计-工业机器人结构设计论文.doc

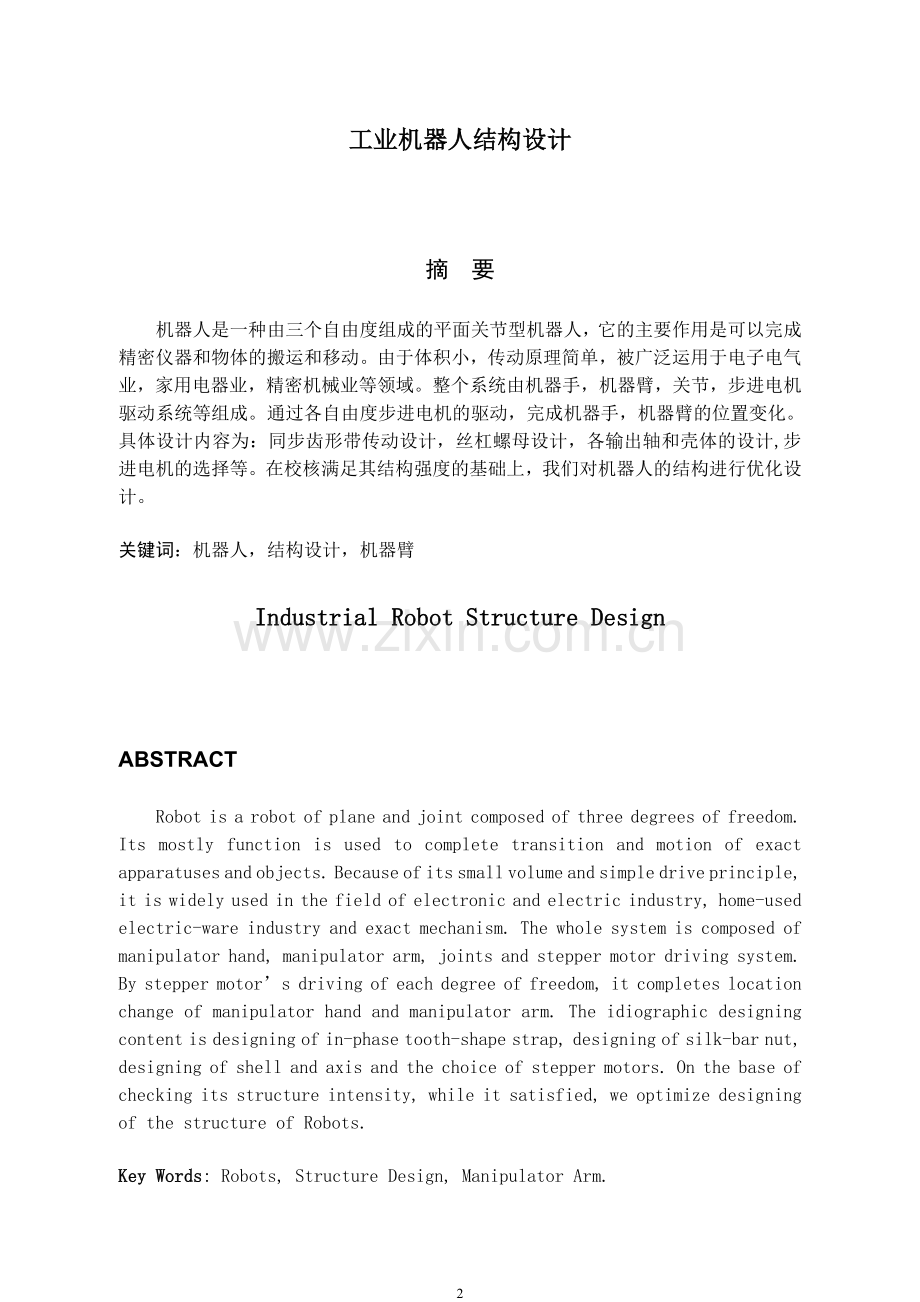

河南工程学院机器人技术基础考查课专业论文工业机器人结构设计 学生姓名： 肖慧慧 学 院： 机械工程学院 专业班级： 机制1321 专业课程： 机器人技术基础 任课教师： 李坤全 2014年 12月 25 日工业机器人结构设计摘 要机器人是一种由三个自由度组成的平面关节型机器人，它的主要作用是可以完成精密仪器和物体的搬运和移动。由于体积小，传动原理简单，被广泛运用于电子电气业，家用电器业，精密机械业等领域。整个系统由机器手，机器臂，关节，步进电机驱动系统等组成。通过各自由度步进电机的驱动，完成机器手，机器臂的位置变化。具体设计内容为：同步齿形带传动设计，丝杠螺母设计，各输出轴和壳体的设计,步进电机的选择等。在校核满足其结构强度的基础上，我们对机器人的结构进行优化设计。 关键词：机器人，结构设计，机器臂Industrial Robot Structure DesignABSTRACTRobot is a robot of plane and joint composed of three degrees of freedom. Its mostly function is used to complete transition and motion of exact apparatuses and objects. Because of its small volume and simple drive principle, it is widely used in the field of electronic and electric industry, home-used electric-ware industry and exact mechanism. The whole system is composed of manipulator hand, manipulator arm, joints and stepper motor driving system. By stepper motors driving of each degree of freedom, it completes location change of manipulator hand and manipulator arm. The idiographic designing content is designing of in-phase tooth-shape strap, designing of silk-bar nut, designing of shell and axis and the choice of stepper motors. On the base of checking its structure intensity, while it satisfied, we optimize designing of the structure of Robots. Key Words: Robots, Structure Design, Manipulator Arm.一、 绪论1.1 前言工业机械手是近代自动控制领域中出现的一项新技术，并已成为现代机械制造生产系统中的一个重要组成部分，这种新技术发展很快，逐渐成为一门新兴的学科机械手工程。机械手涉及到力学、机械学、电器液压技术、自动控制技术、传感器技术和计算机技术等科学领域，是一门跨学科综合技术。机械手的结构形式开始比较简单，专用性较强。 随着工业技术的发展，制成了能够独立的按程序控制实现重复操作，适用范围比较广的“程序控制通用机械手”，简称通用机械手。由于通用机械手能很快的改变工作程序，适应性较强，所以它在不断变换生产品种的中小批量生产中获得广泛的引用。现代工业机械手起源于20世纪50年代初，是基于示教再现和主从控制方式、能适应产品种类变更，具有多自由度动作功能的柔性自动化产品。机械手首先是从美国开始研制的。1958年美国联合控制公司研制出第一台机械手。他的结构是：机体上安装一回转长臂，端部装有电磁铁的工件抓放机构，控制系统是示教型的。1962年，美国机械铸造公司在上述方案的基础之上又试制成一台数控示教再现型机械手。商名为Unimate(即万能自动)。运动系统仿造坦克炮塔，臂回转、俯仰，用液压驱动；控制系统用磁鼓最存储装置。不少球坐标式通用机械手就是在这个基础上发展起来的。同年该公司和普鲁曼公司合并成立万能自动公司（Unimaton）,专门生产工业机械手。美国还十分注意提高机械手的可靠性，改进结构，降低成本。如Unimate公司建立了8年机械手试验台，进行各种性能的试验。准备把故障前平均时间（注：故障前平均时间是指一台设备可靠性的一种量度。它给出在第一次故障前的平均运行时间），由400小时提高到1500小时，精度可提高到0.1毫米。二、机械手的组成及发展趋势工业机械手由执行机构、驱动机构和控制机构三部分组成。2.1 执行机构（1）手部 （2） 腕部（3）臂部 （4）机身2.2 驱动机构驱动机构是工业机械手的重要组成部分。根据动力源的不同, 工业机械手的驱动机构大致可分为液压、气动、电动和机械驱动等四类。采用液压机构驱动机械手,结构简单、尺寸紧凑、重量轻、控制方便。2.3 控制系统分类在机械手的控制上，有点动控制和连续控制两种方式。大多数用插销板进行点位控制，也有采用可编程序控制器控制、微型计算机控制，采用凸轮、磁盘磁带、穿孔卡等记录程序。主要控制的是坐标位置，并注意其加速度特性。2.4.工业机械手的发展趋势(1)工业机器人性能不断提高(高速度、高精度、高可靠性、便于操作和维修)，而单机价格不断下降，平均单机价格从91年的10.3万美元降至97年的6.5万美元。(2)机械结构向模块化、可重构化发展。例如关节模块中的伺服电机、减速机、检测系统三位一体化:由关节模块、连杆模块用重组方式构造机器人整机;国外已有模块化装配机器人产品问市。(3)工业机器人控制系统向基于PC机的开放型控制器方向发展，便于标准化、网络化;器件集成度提高，控制柜日见小巧，且采用模块化结构:大大提高了系统的可靠性、易操作性和可维修性。(4)机器人中的传感器作用日益重要，除采用传统的位置、速度、加速度等传感器外，装配、焊接机器人还应用了视觉、力觉等传感器，而遥控机器人则采用视觉、声觉、力觉、触觉等多传感器的融合技术来进行环境建模及决策控制多传感器融合配置技术在产品化系统中已有成熟应用。(5)虚拟现实技术在机器人中的作用已从仿真、预演发展到用于过程控制如使遥控机器人操作者产生置身于远端作业环境中的感觉来操纵机器人。(6)当代遥控机器人系统的发展特点不是追求全自治系统，而是致力于操作者与机器人的人机交互控制，即遥控加局部自主系统构成完整的监控遥控操作系统，使智能机器人走出实验室进入实用化阶段。25 三 机械手的总体设计方案及工作原理本设计主要任务是完成机械手的结构方面设计。在本章中对机械手的座标形式、自由度、驱动机构等进行了确定。3.1 机械手基本形式的选择常见的工业机械手根据手臂的动作形态,按坐标形式大致可以分为以下4种: (1)直角坐标型机械手;(2)圆柱坐标型机械手; ( 3)球坐标(极坐标)型机械手; (4)多关节型机机械手。其中圆柱坐标型机械手结构简单紧凑,定位精度较高,占地面积小，因此本设计采用圆柱坐标型。3.2 机械手的主要部件及运动在圆柱坐在圆柱坐标式机械手的基本方案选定后，根据设计任务，为了满足设计要求，本设计关于机械手具有4个自由度既：手部回转；手臂伸缩；手臂回转；手臂升降5个主要运动。本设计机械手主要由手部，腕部，臂部，机身和液压系统组成：（1）手部，采用一个直线液压缸驱动，通过机构运动实现手抓的张合。（2） 腕部，采用一个回转液压缸实现手部回转（3）臂部，采用直线缸来实现手臂平动1.2m。（4）机身，采用一个直线缸和一个回转缸来实现手臂升降和回转。3.3驱动机构的选择驱动机构是工业机械手的重要组成部分, 工业机械手的性能价格比在很大程度上取决于驱动方案及其装置。根据动力源的不同, 工业机械手的驱动机构大致可分为液压、气动、电动和机械驱动等四类。采用液压机构驱动机械手,结构简单、尺寸紧凑、重量轻、控制方便，驱动力大等优点。因此，机械手的驱动方案选择液压驱动。3.4 机械手的技术参数列表一、用途：用于车间搬运二、设计技术参数:1、抓重:1.25Kg (夹持式手部)2、自由度数:4个自由度，沿Z轴上下移动，绕Z轴转动，沿X轴伸缩，绕X轴转动3、座标型式:圆柱座标4、最大工作半径:1800mm 最小工作半径:1350mm5、手臂最大中心高:1012mm6、手臂运动参数伸缩行程：450mm伸缩速度：250mm/s升降行程： 150mm升降速度：60mm/s回转范围: 回转速度：70/s7、手腕运动参数回转范围: 回转速度：90/s8. 手臂握力：由N=0.5/f*G定这里取f=0.1 G=1.25kgN=0.5/f*G=6.25kg即手指握力为6.25kg四 机械手手部的设计计算4.1 手部设计基本要求（1） 应具有适当的夹紧力和驱动力。应当考虑到在一定的夹紧力下，不同的传动机构所需的驱动力大小是不同的。（2） 手指应具有一定的张开范围，手指应该具有足够的开闭角度（手指从张开到闭合绕支点所转过的角度），以便于抓取工件。（3） 要求结构紧凑、重量轻、效率高，在保证本身刚度、强度的前提下，尽可能使结构紧凑、重量轻，以利于减轻手臂的负载。4.2 典型的手部结构（1） 回转型 包括滑槽杠杆式和连杆杠杆式两种。（2） 移动型 移动型即两手指相对支座作往复运动。（3）平面平移型。4.3机械手手抓的设计计算4.3.1选择手抓的类型及夹紧装置本设计是设计平动搬运机械手的设计，考虑到所要达到的原始参数：手抓张合角=，夹取重量为1.25Kg。常用的工业机械手手部,按握持工件的原理,分为夹持和吸附两大类。吸附式常用于抓取工件表面平整、面积较大的板状物体,不适合用于本方案。本设计机械手采用夹持式手指,夹持式机械手按运动形式可分为回转型和平移型。平移型手指的张开闭合靠手指的平行移动,这种手指结构简单, 适于夹持平板方料, 且工件径向尺寸的变化不影响其轴心的位置, 其理论夹持误差零。若采用典型的平移型手指, 驱动力需加在手指移动方向上,这样会使结构变得复杂且体积庞大。显然是不合适的，因此不选择这种类型。通过综合考虑，本设计选择二指回转型手爪，采用滑槽杠杆这种结构方式，夹紧装置选择常开式夹紧装置。4.3.2 夹紧力及驱动力的计算 手爪夹紧力，是设计手部的主要依据。必须对大小、方向和作用点进行分析计算。一般来说，需要克服工件重力所产生的静载荷以及工件运动状态变化的惯性力产生的载荷，以便工件保持可靠的夹紧状态。 夹紧力可按公式计算： 式中 安全系数，通常1.22.0； 工作情况系数，主要考虑惯性力的影响。可近似按下式估其中a，重力方向的最大上升加速度； 运载时工件最大上升速度 系统达到最高速度的时间，一般选取0.030.5s 方位系数，根据手指与工件位置不同进行选择。 G被抓取工件所受重力（N）。计算：设a=100mm,b=50mm,;机械手达到最高响应时间为0.5s，求夹紧力和驱动力和 驱动液压缸的尺寸。(1) 设 =1.02 根据公式，将已知条件带入： =1.5 （2）根据驱动力公式得： =1378N （3）取 （4）确定液压缸的直径D 选取活塞杆直径d=0.5D,选择液压缸压力油工作压力P=0.81MPa, 根据表4.1（JB826-66），选取液压缸内径为：D=63mm则活塞杆内径为:D=630.5=31.5mm，选取d=32mm4.3.4 手抓夹持范围计算为了保证手抓张开角为，活塞杆运动长度为34mm。手抓夹持范围，手指长100mm,当手抓没有张开角的时候，根据机构设计，它的最小夹持半径，当张开时，最大夹持半径计算如下： 机械手的夹持半径从4090mm（a） (b)图4.2 手抓张开示意图4.4 机械手手抓夹持精度的分析计算机械手的精度设计要求工件定位准确,抓取精度高,重复定位精度和运动稳定性好,并有足够的抓取能力。机械手能否准确夹持工件，把工件送到指定位置，不仅取决于机械手的定位精度（由臂部和腕部等运动部件来决定），而且也于机械手夹持误差大小有关。特别是在多品种的中、小批量生产中，为了适应工件尺寸在一定范围内变化，一定进行机械手的夹持误差。该设计以棒料来分析机械手的夹持误差精度。机械手的夹持范围为。一般夹持误差不超过1mm,分析如下：工件的平均半径：手指长,取V型夹角偏转角按最佳偏转角确定：计算 当S时带入有：夹持误差满足设计要求。五 腕部的设计计算5.1 腕部设计的基本要求（1） 力求结构紧凑、重量轻腕部处于手臂的最前端，它连同手部的静、动载荷均由臂部承担。显然，腕部的结构、重量和动力载荷，直接影响着臂部的结构、重量和运转性能。因此，在腕部设计时，必须力求结构紧凑，重量轻。（2）结构考虑，合理布局 腕部作为机械手的执行机构，又承担连接和支撑作用，除保证力和运动的要求外，要有足够的强度、刚度外，还应综合考虑，合理布局，解决好腕部与臂部和手部的连接。（3） 必须考虑工作条件对于本设计，机械手的工作条件是在工作场合中搬运加工的棒料，因此不太受环境影响，没有处在高温和腐蚀性的工作介质中，所以对机械手的腕部没有太多不利因素。5.2 腕部的结构以及选择5.2.1典型的腕部结构(1) 具有一个自由度的回转驱动的腕部结构。它具有结构紧凑、灵活等优点而被广腕部回转，总力矩M，需要克服以下几种阻力：克服启动惯性所用。回转角由动片和静片之间允许回转的角度来决定（一般小于）。(2) 齿条活塞驱动的腕部结构。在要求回转角大于的情况下，可采用齿条活塞驱动的腕部结构。这种结构外形尺寸较大，一般适用于悬挂式臂部。(3) 具有两个自由度的回转驱动的腕部结构。它使腕部具有水平和垂直转动的两个自由度。(4) 机-液结合的腕部结构5.2.2 腕部结构和驱动机构的选择 本设计要求手腕回转，综合以上的分析考虑到各种因素，腕部结构选择具有一个自由度的回转驱动腕部结构，采用液压驱动。5.3 腕部的设计计算5.3.1 腕部设计考虑的参数 夹取工件重量1.25Kg，回转。5.3.2 腕部的驱动力矩计算（1） 腕部的驱动力矩需要的力矩。（2） 腕部回转支撑处的摩擦力矩。夹取棒料直径100mm，长度1000mm，重量60Kg，当手部回转时，计算 力矩：（1） 手抓、手抓驱动液压缸及回转液压缸转动件等效为一个圆柱体，高为220mm，直径120mm，其重力估算G=3.14（2） 擦力矩。（3） 启动过程所转过的角度=0.314rad，等速转动角速度。 查取转动惯量公式有：代入： 5.3.3 腕部驱动力的计算表5-1 液压缸的内径系列（JB826-66） （mm）2025324050556365707580859095100105110125130140160180200250设定腕部的部分尺寸：根据表5-1设缸体内空半径R=110mm，外径根据表4-2选择121mm,这个是液压缸壁最小厚度，考虑到实际装配问题后，其外径为226mm；动片宽度b=66mm,输出轴r=22.5mm.基本尺寸示如图5.1所示。则回转缸工作压力，选择8Mpa表5.2 标准液压缸外径（JB1068-67） （mm）液压缸内径40 5063809010011012514015016018020020钢P5060769510812113316814618019421924545钢50607695108121133168146180194219245六 臂部的设计及有关计算手臂部件是机械手的主要握持部件。它的作用是支撑腕部和手部（包括工件或工具），并带动它们作空间运动。手臂运动应该包括3个运动：伸缩、回转和升降。本章叙述手臂的伸缩运动，手臂的回转和升降运动设置在机身处，将在下一章叙述。臂部运动的目的：把手部送到空间运动范围内任意一点。如果改变手部的姿态（方位），则用腕部的自由度加以实现。因此，一般来说臂部应该具备3个自由度才能满足基本要求，既手臂伸缩、左右回转、和升降运动。手臂的各种运动通常用驱动机构和各种传动机构来实现，从臂部的受力情况分析，它在工作中即直接承受腕部、手部、和工件的静、动载荷，而且自身运动较多。因此，它的结构、工作范围、灵活性等直接影响到机械手的工作性能。 6.1 臂部设计的基本要求一、 臂部应承载能力大、刚度好、自重轻1根据受力情况，合理选择截面形状和轮廓尺寸。2提高支撑刚度和合理选择支撑点的距离。3合理布置作用力的位置和方向。4注意简化结构。5提高配合精度。二、 臂部运动速度要高，惯性要小机械手手部的运动速度是机械手的主要参数之一，它反映机械手的生产水平。对于高速度运动的机械手，其最大移动速度设计在10001500mm/s,最大回转角速度设计在内，大部分平均移动速度为，平均回转角速度在。在速度和回转角速度一定的情况下，减小自身重量是减小惯性的最有效，最直接的办法，因此，机械手臂部要尽可能的轻。减少惯量具体有3个途径：1减少手臂运动件的重量，采用铝合金材料。2减少臂部运动件的轮廓尺寸。3减少回转半径，再安排机械手动作顺序时，先缩后回转（或先回转后伸缩），尽可能在较小的前伸位置下进行回转动作。4驱动系统中设有缓冲装置。三、手臂动作应该灵活为减少手臂运动之间的摩擦阻力，尽可能用滚动摩擦代替滑动摩擦。对于悬臂式的机械手，其传动件、导向件和定位件布置合理，使手臂运动尽可能平衡，以减少对升降支撑轴线的偏心力矩，特别要防止发生机构卡死（自锁现象）。为此，必须计算使之满足不自锁的条件。 6.2 手臂的典型机构以及结构的选择6.2.1 手臂的典型运动机构常见的手臂伸缩机构有以下几种：1双导杆手臂伸缩机构。2手臂的典型运动形式有：直线运动，如手臂的伸缩，升降和横向移动；回转运动，如手臂的左右摆动，上下摆动；符合运动，如直线运动和回转运动组合，两直线运动的双层液压缸空心结构。3双活塞杆液压岗结构。4活塞杆和齿轮齿条机构。6.2.2 手臂运动机构的选择通过以上，综合考虑，本设计选择双导杆伸缩机构，使用液压驱动,液压缸选取双作用液压缸。6.3 手臂直线运动的驱动力计算先进行粗略的估算，或类比同类结构，根据运动参数初步确定有关机构的主要尺寸，再进行校核计算，修正设计。如此反复，绘出最终的结构。做水平伸缩直线运动的液压缸的驱动力根据液压缸运动时所克服的摩擦、惯性等几个方面的阻力，来确定来确定液压缸所需要的驱动力。液压缸活塞的驱动力的计算。 6.3.1 手臂摩擦力的分析与计算分析：摩擦力的计算 不同的配置和不同的导向截面形状，其摩擦阻力是不同的，要根据具体情况进行估算。本设计是双导向杆，导向杆对称配置在伸缩岗两侧。计算如下：由于导向杆对称配置，两导向杆受力均衡，可按一个导向杆计算。得 得 式中 参与运动的零部件所受的总重力（含工件）（N）； L手臂与运动的零部件的总重量的重心到导向支撑的前端的距离（m）,参考上一节的计算; a导向支撑的长度（m）; 当量摩擦系数，其值与导向支撑的截面有关。对于圆柱面：摩擦系数，对于静摩擦且无润滑时：钢对青铜：取=0.10.15钢对铸铁：取=0.180.3计算：导向杆的材料选择钢，导向支撑选择铸铁 ，L=1.69-0.028=1.41m,导向支撑a设计为0.016m将有关数据代入进行计算6.3.2 手臂惯性力的计算本设计要求手臂平动是V=,在计算惯性力的时候,设置启动时间，启动速度V=V=, 6.3.3 密封装置的摩擦阻力不同的密封圈其摩擦阻力不同，在手臂设计中，采用O型密封，当液压缸工作压力小于10Mpa。液压缸处密封的总摩擦阻力可以近似为：。经过以上分析计算最后计算出液压缸的驱动力：6.4 液压缸工作压力和结构的确定经过上面的计算，确定了液压缸的驱动力F=6210N，根据表3.1选择液压缸的工作压力P=2MPa1确定液压缸的结构尺寸：液压缸内径的计算，如图6.2所示图6.2 双作用液压缸示意图当油进入无杆腔，当油进入有杆腔中， 液压缸的有效面积：故有 （无杆腔） （有杆腔） F=6210N，=，选择机械效率将有关数据代入： 根据表6-1（JB826-66），选择标准液压缸内径系列，选择D=65mm.1液压缸外径的设计根据装配等因素，考虑到液压缸的臂厚在7mm，所以该液压缸的外径为79mm.2活塞杆的计算校核活塞杆的尺寸要满足活塞（或液压缸）运动的要求和强度要求。对于杆长L大于直径d的15倍以上，按拉、压强度计算： 设计中活塞杆取材料为碳刚，故，活塞直径d=20mm,L=1360mm,现在进行校核。结论： 活塞杆的强度足够。七 机身的设计计算机身是直接支撑和驱动手臂的部件。一般实现手臂的回转和升降运动，这些运动的传动机构都安在机身上，或者直接构成机身的躯干与底座相连。因此，臂部的运动越多，机身的机构和受力情况就越复杂。机身是可以固定的，也可以是行走的，既可以沿地面或架空轨道运动。7.1 机身的整体设计按照设计要求，机械手要实现手臂1800的回转运动，实现手臂的回转运动机构一般设计在机身处。为了设计出合理的运动机构，就要综合考虑，分析。机身承载着手臂，做回转，升降运动，是机械手的重要组成部分。常用的机身结构有以下几种：1回转缸置于升降之下的结构。这种结构优点是能承受较大偏重力矩。其缺点是回转运动传动路线长，花键轴的变形对回转精度的影响较大。2回转缸置于升降之上的结构。这种结构采用单缸活塞杆，内部导向，结构紧凑。但回转缸与臂部一起升降，运动部件较大。3活塞缸和齿条齿轮机构。手臂的回转运动是通过齿条齿轮机构来实现：齿条的往复运动带动与手臂连接的齿轮作往复回转，从而使手臂左右摆动。分析：经过综合考虑，本设计选用回转缸置于升降缸之上的结构。本设计机身包括两个运动，机身的回转和升降。如上图所示，回转机构置于升降缸之上的机身结构。手臂部件与回转缸的上端盖连接，回转缸的动片与缸体连接，由缸体带动手臂回转运动。回转缸的转轴与升降缸的活塞杆是一体的。活塞杆采用空心，内装一花键套与花键轴配合，活塞升降由花键轴导向。花键轴与与升降缸的下端盖用键来固定，下短盖与连接地面的的底座固定。这样就固定了花键轴，也就通过花键轴固定了活塞杆。这种结构是导向杆在内部，结构紧凑。驱动机构是液压驱动，回转缸通过两个油孔，一个进油孔，一个排油孔，分别通向回转叶片的两侧来实现叶片回转。回转角度一般靠机械挡块来决定，对于本设计就是考虑两个叶片之间可以转动的角度，为满足设计要求，设计中动片和静片之间可以回转1800。7.2 机身回转机构的设计计算（1） 回转缸驱动力矩的计算手臂回转缸的回转驱动力矩，应该与手臂运动时所产生的惯性力矩及各密封装置处的摩擦阻力矩相平衡。 惯性力矩的计算 式中 回转缸动片角速度变化量（），在起动过程中=；t起动过程的时间(s);手臂回转部件（包括工件）对回转轴线的转动惯量（）。若手臂回转零件的重心与回转轴的距离为，则 式中 回转零件的重心的转动惯量。 回转部件可以等效为一个长1800mm，直径为60mm的圆柱体，质量为159.2Kg.设置起动角度=180，则起动角速度=0.314，起动时间设计为0.1s。4694.3密封处的摩擦阻力矩可以粗略估算下=0.03，由于回油背差一般非常的小，故在这里忽略不计。经过以上的计算=4839.5（1） 回转缸尺寸的初步确定 设计回转缸的静片和动片宽b=60mm，选择液压缸的工作压强为8Mpa。d为输出轴与动片连接处的直径，设d=50mm,则回转缸的内径通过下列计算： D=151mm（2） 既设计液压缸的内径为150mm,根据表4.2选择液压缸的基本外径尺寸180mm(不是最终尺寸)，再经过配合等条件的考虑。7.3 机身升降机构的计算7.3.1 手臂偏重力矩的计算图 7.3 手臂各部件重心位置图（1） 零件重量、等。现在对机械手手臂做粗略估算：总共=33Kg+=50.54Kg (2)计算零件的重心位置，求出重心到回转轴线的距离。=1920mm=1.69mm=0.88mm (6.6)=48.87mm所以，回转半径48.87mm(3) 计算偏重力矩 =50.54Kg9.80.4887m=242.057.3.2 升降不自锁条件分析计算手臂在的作用下有向下的趋势，而里柱导套有防止这种趋势。由力的平衡条件有=h=即 =所谓的不自锁条件为：即 取 当=48.87mm时，0.32=15.64mm因此在设计中必须考虑到立柱导套必须大于15.64mm 7.3.3 手臂做升降运动的液压缸驱动力的计算 式中摩擦阻力，参考图5.3 取f=0.16G零件及工件所受的总重。（1）的计算设定速度为V=4;起动或制动的时间差t=0.02s;近似估算为286.1Kg;将数据带入上面公式有：=（2）的计算 28725.6=2792.2N（3）液压缸在这里选择O型密封，所以密封摩擦力可以通过近似估算 最后通过以上计算 当液压缸向上驱动时，F=6756N 当液压缸向下驱动时，F=6756-=6184N八、总结和展望我国机器人的研究和应用起步较晚，但是随着国内外机器人的快速发展、社会需求的增大和技术的进步，装配机器人得到了迅速的发展，多品种、少批量生产方式和为提高产品质量及生产效率的生产工艺需求，是推动装配机器人发展的直接动力。SCARA型机器人在轻型、较简单且要求机器人价格较低的装配作业中大显了身手。本课题正是在这种背景下提出来的，这是一项具有重要意义的课题。本文主要完成了如下工作 : 1进行了机器人本体的设计 机器人应该具有外形美观、体积小、重量轻、成本低、传动原理简单等特点，为此机器人设计成具有四自由度的结构，由机身、大臂、小臂、腕部组成。其中第三个自由度为移动关节;其余三个自由度均为旋转关节。SCARA 机器人四个关节均选用价格低廉的步进电机驱动。第一、 二个关节采用了同步齿形带的传动结构，充分利用了大臂的空间，结构紧凑;第三个关节采用了丝杠螺母传动，丝杠本身具有自锁功能，传动精度较高:第四关节采用了步进电机直接驱动。 2进行了运动学分析 在进行完静力学计算的情况下，运用 D-H方法建立了杆件坐标系，完成了机器人的运动学分析，包括正运动学方程的推导和逆运动学解的求取。 3机器人步进电机的控制 由于机器人采用步进电机驱动。通过此实例把本文设计的SCARA机器人机械本体、运动学分析、步进电机的控制等有机的结合在了一起。 本文针对机器人所需完成的任务，进行了三方面的研究基本符合机器人的工作要求。在以后的研究工作中，主要是进一步深入机器人结构方面的设计，使它的结构趋于完美。参考文献1 刘进长,辛健成.机器人世界M.郑州:河南科学技术出版社,2000 2 诸静.机器人与控制技术M.杭州:浙江大学出版社,1991 3 吴广玉,姜复兴.机器人工程导论M.哈尔滨:哈尔滨工业大学出版社,1988 4 周远清,张再兴.智能机器人系统M.北京:清华大学出版社,1989 5 付京孙.机器人学M.合肥:中国科学技术出版社,1992 6 白民,刘远江.从2004中国国际机器人展览看中国机器人产业的现状和未来J:机器人技术与应用.2005.(1):20-247 刘明保 ，吕春红等.机械手的组成机构及技术指标的确定.河南高等专科学校学报,2004.
