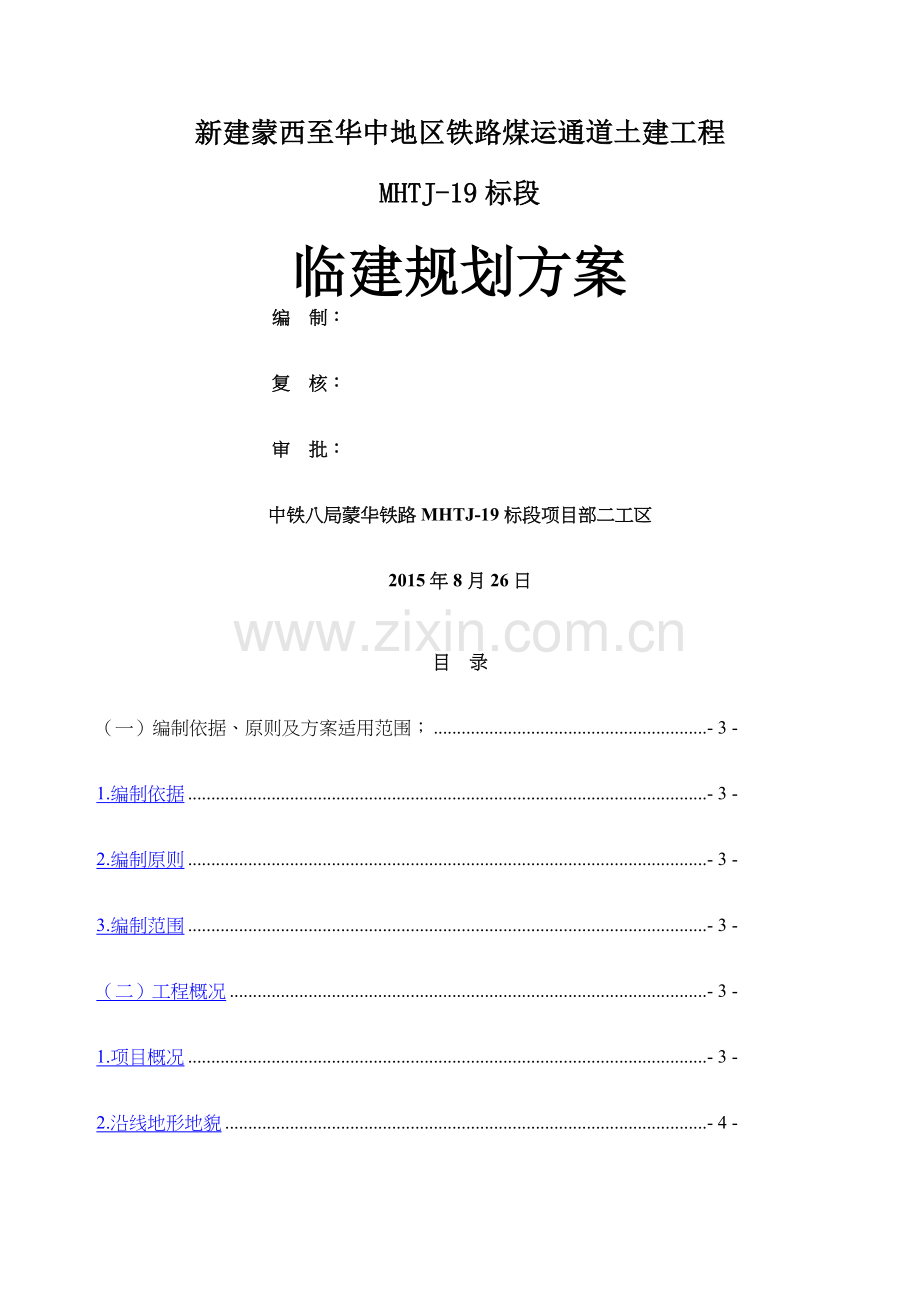

临时工程经济比选方案.docx

新建蒙西至华中地区铁路煤运通道土建工程
MHTJ-19标段
临建规划方案
编 制：
复 核：
审 批：
中铁八局蒙华铁路MHTJ-19标段项目部二工区
2015年8月26日

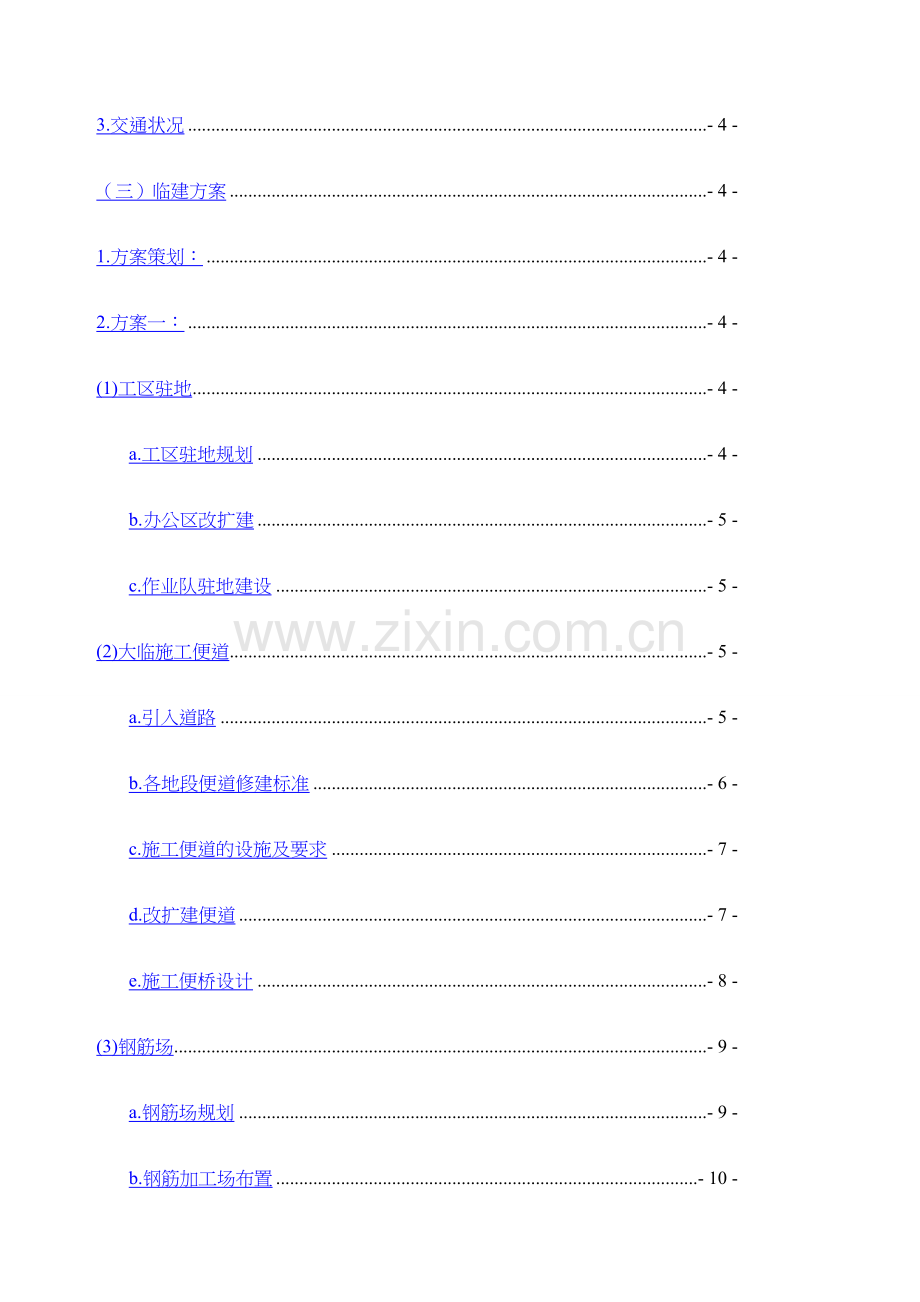

目 录
（一）编制依据、原则及方案适用范围； - 3 -
1.编制依据 - 3 -
2.编制原则 - 3 -
3.编制范围 - 3 -
（二）工程概况 - 3 -
1.项目概况 - 3 -
2.沿线地形地貌 - 4 -
3.交通状况 - 4 -
（三）临建方案 - 4 -
1.方案策划： - 4 -
2.方案一： - 4 -
(1)工区驻地 - 4 -
a.工区驻地规划 - 4 -
b.办公区改扩建 - 5 -
c.作业队驻地建设 - 5 -
(2)大临施工便道 - 5 -
a.引入道路 - 5 -
b.各地段便道修建标准 - 6 -
c.施工便道的设施及要求 - 7 -
d.改扩建便道 - 7 -
e.施工便桥设计 - 8 -
(3)钢筋场 - 9 -
a.钢筋场规划 - 9 -
b.钢筋加工场布置 - 10 -
c.钢筋场工程量统计 - 10 -
(4)拌合站和中心库房 - 11 -
a.概况及规划 - 11 -
b.既有设备 - 11 -
c.新建料仓 - 11 -
d.场内转运及场平 - 12 -
e.中心库房 - 12 -
f.工程量统计 - 12 -
(5)临时用电 - 12 -
(6)生产生活用水 - 13 -
(7)工期计划 - 13 -
3.方案二： - 13 -
(1)工区及作业队驻地 - 13 -
(2)临时便道 - 15 -
(3)拌合站 - 15 -
a.场平及基础处理 - 15 -
b.购买设备 - 15 -
c.新建料仓 - 16 -
(4)其他临建 - 16 -
(5)工期计划 - 16 -
（四）施工注意事项 - 16 -
1.安全保证措施 - 17 -
2.质量保证措施 - 17 -
3.环境保护措施及文明施工 - 18 -
（五）经济比选 - 18 -
（六）附图、附表 - 21 -
附图1：工区办公区布置图（方案一） - 22 -
附图2：新建临时板房布置图（方案二） - 23 -
附图3：改建拌和站平面布置图（方案一） - 24 -
附图4：改建拌和站平面布置图（方案二） - 25 -
XX铁路XX标段XX工区临建规划方案
（一）编制依据、原则及范围
1.编制依据
Ø 《铁路大型临时工程和过渡工程设计暂行规定》 铁建设〔2008〕189号
Ø 《建设工程施工现场消防安全技术规范》GB50720
Ø 《施工现场临时建筑物技术规范》JGJ/T 188
Ø 《建筑施工现场环境与卫生标准》JGJ 146
Ø 《中铁X局集团第X工程有限公司项目临时工程建设管理办法》
Ø 《XX施工图》
Ø 公司精细化管理相关文件要求
Ø 新建蒙西至华中地区铁路煤运通道土建工程MHTJ-19标招标文件和投标文件以及项目业主、监理等的要求。
Ø 本工区DKXXX+XXX~DKXXX+XXX范围内施工现场调查情况。
2.编制原则
为满足工程施工、管理、生活需要，工区临时驻地设本着“临近工地、靠前指挥、交通便利、规划整齐、美观大方、独立管理”的原则,合理选取临时设施建设地点，方便管理，突出重点、统筹安排、经济合理、节约用地，满足工期要求。
3.编制范围
中铁X局XX铁路XX标段项目部二工区（以下简称二工区）临建包括以下内容：项目驻地建设、施工用水、施工临时用电、施工便道、混凝土拌合站、材料库房相关临建设施。
（二）工程概况
1.项目概况
新建XX铁路煤运通道土建工程XX标段地处……
2.沿线地形地貌
本标段范围属垄岗区，总体地势北低南高，变化较平缓，地势平坦开阔，局部起伏较大。垄岗多呈带状，近东西向展布，顶面平缓，自然坡度一般5～10°。地表植被不发育，多辟为农田、村庄，局部有人工开挖鱼塘及灌溉沟渠。
3.交通状况
沿线公路交通较为发达，国道、省道、县道基本成网，铁路沿线多建设有村道。纵横交错的省、县、乡公路主要包括G207国道、S335省道、S231省道、S249省道、S248省道、X037县道、X035县道、X040县道及多条乡镇道路，主要通过新建便道或者扩建既有村道作为施工便道。
（三）临建方案
1.方案策划：
根据前期的施工调查，各临时工程建设思路如下：工区及下属作业队计划采用租用当地民房或者临时占地新建板房作为办公及生活区驻地，尽量建设在距离线路较近的地方。由于管段内多以路基工程为主，计划在路基施工红线内形成贯通便道，主要采用泥结石便道的形式，引入道路由省道县道通过新建临时便道或改扩建乡村道路引入贯通便道，部分特殊路段的便道采用混凝土路面。混凝土拌合站建站计划在新建或租用两种方式中比选。钢筋加工场计划设置在距离大型构筑物集中的红线内。本工区高低压下路均不采用全线贯通方式，各用电集中的工点采用专变专供方式，在涵洞及框架桥及路基附属等工点采用采用发电机进行供电。施工用水主要采用打井取水，拌和站设置蓄水池满足砼生产用水。
2.工区驻地：
（1）方案一
a.工区驻地规划
工区驻地设在XXX省道旁，距离跨S231大桥1.5公里。租用当地一栋三层民房共计678m2作为办公区及少部分生活区，另外在临近办公区200m处再租用一栋两层楼房共计300m2作为生活区，以满足工区管理人员33人的办公及生活需求。另外根据实地情况，利用办公区外既有空地作为停车场及六牌两图的宣传用地。原自来水主管道为ф50mmPE管，采用既有管道可以满足工区的生活用水需求；生活用电由新建一台200KVA变压器接入。
办公区一楼为会议室、食堂及厨房，二楼为经理、书记、总工、工程部及综合办公室，三楼为安质部、财务部、工经部、物机部及中心试验室；办公室办公用品配备齐全，网络、电话等必要设施配备齐全。驻地办公区、活动室、洗手间有专人每天进行清洗和维护，保证驻地卫生、整洁及排污处理得当。办公区平面布置如附图1。
b.办公区改扩建
办公区驻地租用的民房三楼未装修，为满足办公及生活需求，需要做简单装修并在一楼房间后搭设40m2板房作为厨房及盥洗间。改扩建工程量清单如下表。
办公区改扩建工程量清单
序号
工程数量类别
单位
二工区
备注
1
砌砖
m3
2.5
含旗台
2
场坪浇筑
m3
40
C20
3
板房安装
m2
40

4
地面贴砖
m2
110

c.作业队驻地建设
作业队驻地分别设置在各段的中间位置，均按租赁当地民房的方式执行，办公及生活区域设在一起，总建筑面积控制在400m2左右。其中一作业队驻地设在临近跨县道037大桥附近的大吴营村；二作业队驻地设在里程DK968+000附近的高洼村；三作业队设在里程DK979+200的吴冲村。作业队驻地入驻即用，不再进行改建和装修。
（2）方案二
工区驻地新建活动板房作为生活及办公区，工区驻地占地面积约1400m2，建筑面积1168m2，其中双层活动板房3栋，用于办公及住宿(一楼为办公室，二楼为宿舍)，厨房、浴室、厕所为单层活动板房。
工区驻地内地面采用20cm厚C20混凝土硬化，砖砌围墙形成围挡。主要入驻项目管理人员33人，需新建办公楼3栋（兼做住宿），厨房、餐厅、厕所、浴室、洗衣池、消防池等。生活用水主供水管道由驻地外侧的自来水主管道接入，接入驻地采用ф50mmPE管；生活用电由驻地外侧新建箱变变压器接入。
项目部驻地大门采用伸缩式大门，宽度为9m，大门立柱采用砖柱式，尺寸为0.8m×0.8m×3.2m。
正对项目部大门设置旗台，旗台长4.5m，外贴瓷砖；设3根旗杆，中间旗杆高9m，两边旗杆高8.5m。
驻地周边设置排水明沟，明沟采用内径50cm×60cm的排水沟，底部采用10cm厚C15砼铺底，侧墙采用M7.5浆砌标砖，厚度25cm，内墙采用砂浆抹面，厚度1cm，排水沟长110m，排水坡度0.5%。排水明沟内侧设置2.2m高的围墙，采用标砖砌筑，厚度24cm（见下图）。围墙采用砂浆抹面，内外墙张贴宣传海报。驻地内部活动板房屋檐下设置20cm×20cm盖板边沟，边沟上盖50cm×30cm雨篾子，底板采用C15砼浇筑，厚度12cm，侧墙采用标砖砌筑，内墙及顶部采用砂浆抹面，厚度1cm，排水坡度0.5%,以满足场地内排水的需要。
驻地围墙及排水沟示意图
办公楼采用活动板房，单向横坡屋顶，其中一层为办公室，二层为职工宿舍，楼道2侧各设一部疏散楼梯，楼梯宽度1m，大楼前方设置1m宽的行走通道，屋檐宽度为1m。办公室内地面铺设60cm×60cm瓷砖，顶棚采用石膏板进行吊顶。各部门办公室门外侧上方贴“部门门牌”。各办公室内墙上挂“岗位职责牌”、“岗位安全职责牌”、“岗位质量职责牌”等。
厕所内地面铺设30cm×30cm防滑瓷砖，顶棚采用PVC扣板吊顶。厕所污水排放统一采用D=300mm双壁塑料波纹管排入化粪池。化粪池长3m，宽3m，深4m,侧墙采用M7.5砌砖，厚度37cm，铺底采用C20砼，厚度20cm。上部采用厚度15cm的预制钢筋砼板遮盖，并用砂浆进行封闭。
工区驻地工程数量详见下表。
新建临时驻地工程量表
序号
工程数量类别
单位
二工区
备注
1
砌砖
m3
96
含旗台
2
场坪浇筑
m3
280
C20
3
板房安装
m2
1168

4
水沟
m
200
砖砌、抹面
5
双壁波纹管
m
50
Φ300mm
6
地面贴砖
m2
727

7
吊顶
m2
610
石膏板、PVC扣板
8
地板胶
m2
570

9
雨水篦子
m
107.4

（3）经济比选
方案一主要采用租赁的方式进行驻地的建设，较方案二提前完成25天左右，在工期上能够节约大量时间，且不需要临时征地，较方案二更加经济合理；最终确定选择方案一作为工区驻地建设最优方案
临时驻地成本测算比对表
序号
项目名称
单位
数量
单价
合价
一
项目临时驻地（方案一）

419550
1
办公生活设施

408920
1.1
自建项目部办公和生活用房(夹心彩钢板结构活动房)
m2
40
285
11400
1.3
非城区临时租赁房屋
m2.月
79200
5
396000
1.4
室内、外混凝土地坪
m2
40
38
1520
2
零星砌砖
m3
2.5
520
1300
4
零星贴瓷砖
m2
110
83
9130
6
人工平整场地
m2
40
5
200
二
项目临时驻地（方案二）

701980
1
办公生活设施

386080
1.1
自建项目部办公和生活用房(夹心彩钢板结构活动房)
m2
1168
285
332880
1.4
室内、外混凝土地坪
m2
1400
38
53200
2
零星砌砖
m3
96
520
49920
3
零星砂浆抹面
m2
150
23
3450
4
零星贴瓷砖
m2
570
83
47310
5
活动板房吊顶
m2
610
20
12200
6
人工平整场地
m2
1400
5
7000
12
砖砌排水沟砖砌体
m3
200
473
94600
13
砖砌排水沟砂浆抹面
m2
240
23
5520
14
供水管道铺设
m
300
45
13500
15
地下水井
m
80
1030
82400
3.大临施工便道
（1）方案一
a.引入道路
本工区以路基工程为主且总体地势较为平坦，项目部总体计划在施工红线内形成贯通便道，然后从区间各段分别接入新建便道或者改扩建既有村间道路通向取土场或者县道、省道等交通要道，主要引入道路如下。
(a)由DK958+140(X037与线路相交处)引入，满足邻近区间路基、张沟水库北干渠中桥、张沟水库中桥、张沟水库南干渠中桥及跨X037大桥的施工需求。
(b)由跨DK962+720（S231与线路相交处）引入，满足邓州西站、邻近区间路基、跨S231大桥及前崔中桥的施工需求。从S231省道通往大里程的施工便道需要在跨刁南干渠上架设24m长的施工便桥。工区钢筋加工场设在跨S231大桥的0#台尾后的路基施工红线内，到达钢筋场的施工便道需临时征地。
(c)由DK975+800（高洼村附近）引入，满足区间路基及刁河干渠中桥的施工需求，并通过3#便道接入G207。
(d)由DK985+200引入，穿过既有焦柳铁路的下穿涵洞，由4#便道连接黄牛种取土场。
b.各地段便道修建标准
(a)桥梁地段施工便道
桥梁部分为保证开挖桥梁基础的安全，需临时征地作为施工便道，征地范围为沿桥梁红线向外增加6m，便道基底范围内的淤泥必须先挖除，采用片石回填并分层碾压。施工便道原则上设置在线路右侧，填方边坡为1:1，挖方边坡为1:0.5。便道填料为开山石渣，总厚度为0.8米；施工便道填筑时需分层碾压，两层基层厚度30cm，面层厚度20cm。路面宽度4.5m，每300m左右设置会车道，会车道宽度7m，长度30m。；
泥结石便道断面示意图
(b)路基地段施工便道
路基地段的施工便道尽量设置在线路红线以内，便道基底范围内的植被、淤泥必须先挖除，采用片石回填并分层碾压。施工便道建设标准同桥梁地段施工便道，需要采用CFG桩或者水泥搅拌桩进行软基处理的路段向施工区段外绕行，必要时采用临时征地。
(c)跨越沟渠、池塘的施工便道
涵管埋设前须将沟渠底部淤泥清除干净，并按设计要求处理后夯实，然后埋设涵管。用砂砾料填筑至涵管顶部并夯实后填筑1m高的砂性土。路面填料同上。
(d)钢筋加工场的施工便道
通往钢筋加工场的施工便道采用C30砼路面，宽度按单车道4.5m设置，每300m设置会车道，会车道宽度7m、长30m。
砼路面便道断面示意图
c.施工便道的设施及要求
(a)考虑到施工过程施工车辆会车、掉头，每隔300m设一处30m长，宽7m（包括便道宽度）的会车道并满足通视要求，新建桥梁段会车道设在桥孔范围内，既有桥梁段会车道设在桥梁范围外的桥墩之间。
(b)弯道：根据施工所需最大设备的转弯条件设置，且干线的最小转弯半径≥50m，支线最小转弯半径≥20m。
(c)坡度：纵坡不大于10%，横坡2%。
(d)标示、标志：进入施工现场的路边，设置“进入施工现场，请减速慢行”提示牌（0.8m×0.6m）；在道路危险段设置“危险地段，请注意安全”（0.8m×0.6m）警示标志，在拐弯处，设置拐弯指示标志，并设置防撞墩、防护栏等防护设施；跨越当地道路要在路两侧50米处设置减速带，警示灯、警示牌，并安排专人指挥交通。
(e)便道基底进行彻底处理，清除表土和腐殖土。对便道填料进行严格检查，不合格填料不准填筑。对填筑厚度及压实度进行严格控制，确保达到要求。
(f)施工期间应安排专人负责对施工便道进行日常检查、保养和维修，做到雨天清沟排水，晴天洒水除尘。
(g)路面修整的同时，在施工便道两侧开挖排水沟，排水沟上宽60㎝，下宽30㎝，排水沟纵坡依实际地形坡度为准，并连接至便道外既有排水沟内。
d.改扩建便道
3#便道由DK975+800处高洼村至G207国道，总长4.5km，全部为3.5m宽的乡村混凝土道路，含一座小桥，由于此道路两边均栽有行道树，为满足施工需求，需加修会车道，暂定12处，另需要对小桥进行加固；
3#便道走向图
4#便道由DK985+200处到黄牛种取土场，总长为4.5km，其中有2km为5m宽的乡村混凝土道路，剩余2.5km路况较差，考虑到临近既有线施工管段内运输任务由2#便道进入工地，所以此段道路会车道不予以加宽，只加修会车道，暂定设置5处。
4#便道走向图
e.施工便桥设计
施工便桥初步设计为贝雷梁三排单层加强型，上下各加一排加强弦杆，单跨跨径27m设计荷载标准为单车60t，基础采用C30砼扩大基础+桥台。便桥平面及断面见下图。
施工便桥立面图
施工便桥横断面图
施工便道便桥工程数量表（方案一）
序号
项目名称
规格
单位
数量
备注
1
改扩建便道
4.5m宽
Km
9

2
泥结石施工便道
4.5m宽
Km
33.8

3
砼路面便道
4.5m宽
Km
0.2

4
临时征地

亩
20.2

5
贝雷梁
27m跨
t
43.85
含支撑架及型钢
6
砼
C30
m3
88.00

7
钢筋
Φ12
t
1.14

（2）方案二
方案二中的临时便道建设大体与方案一相同，但考虑不设置便桥，绕道进入贯通便道，且需要对一座既有桥梁进行加固处理，预计增加临时便道3.5km，新增临时用地26亩。
施工便道工程数量表（方案二）
序号
项目名称
规格
单位
数量
备注
1
改扩建便道
4.5m宽
Km
9

2
泥结石施工便道
4.5m宽
Km
37.3

3
砼路面便道
4.5m宽
Km
0.2

4
临时征地

亩
46.2

（3）经济比选
方案二在跨S231大桥附近跨越刁南干渠时不考虑便桥，相对减少临建费用，但需要增大临时征地的投入，且通过既有村间桥梁时可能存在较大的安全隐患，建议选择方案一。施工便道统一由三工区进行修建，以下只做成本比对。
施工便道成本测算比对表
序号
项目名称
单位
数量
单价
合价
一
施工便道、便桥(方案一)

7612898
1
施工便道（主干线）

3994268
1.1
泥结碎石路面（30cm）
m2
152100
22
3346200
1.2
级配路面（30cm）
m2

31
0
1.3
碎砖路面（30cm）
m2

30
0
1.4
矿渣路面（30cm）
m2

27
0
1.5
C30砼路面(厚度20cm)
m2
2115
76
160740
1.6
砼路面(厚度每增减1cm)
m2

3.5
0
1.7
石碴基层（厚度60cm）
m3
91260
5.34
487328
2
排水沟

1363019
2.1
砖砌排水沟砖砌体
m3

473
0
2.2
砖砌排水沟砂浆抹面
m2

23
0
2.3
现浇混凝土排水沟混凝土
m3

462
0
2.4
浆砌石排水沟浆砌石
m3
4765.8
286
1363019
3
施工便桥

333201
3.1
工字钢便桥安拆
t

1000
0
3.2
工字钢便桥使用费
t.月

210
0
3.3
贝雷梁便桥安拆
t
44.99
600
26994
3.4
贝雷梁便桥使用费
t.月
1259.72
210
264541
3.5
贝雷梁桥台砼
m3
88
473.48
41666
4
施工便道的管理养护

1922410
4.1
泥结碎石路面
km.月
946.4
2000
1892800
4.2
级配路面
km.月

1500
0
4.3
碎砖路面
km.月

1500
0
4.4
矿渣路面
km.月

1500
0
4.5
砼路面
km.月
59.22
500
29610
二
施工便道、便桥（方案二）

7676660
1
施工便道（主干线）

4391231
1.1
泥结碎石路面（30cm）
m2
167850
22
3692700
1.2
级配路面（30cm）
m2

31
0
1.3
碎砖路面（30cm）
m2

30
0
1.4
矿渣路面（30cm）
m2

27
0
1.5
C30砼路面(厚度20cm)
m2
2115
76
160740
1.6
砼路面(厚度每增减1cm)
m2

3.5
0
1.7
石碴基层（厚度60cm）
m3
100710
5.34
537791
2
排水沟

1363019
2.1
砖砌排水沟砖砌体
m3

473
0
2.2
砖砌排水沟砂浆抹面
m2

23
0
2.3
现浇混凝土排水沟混凝土
m3

462
0
2.4
浆砌石排水沟浆砌石
m3
4765.8
286
1363019
4
施工便道的管理养护

1922410
4.1
泥结碎石路面
km.月
946.4
2000
1892800
4.2
级配路面
km.月

1500
0
4.3
碎砖路面
km.月

1500
0
4.4
矿渣路面
km.月

1500
0
4.5
砼路面
km.月
59.22
500
29610
4.钢筋场
a.钢筋场规划比选
方案一计划建设一个钢筋场在S231大桥2#、3#墩的桥梁施工红线右侧；方案二计划设置在距离S231大桥往陶营乡方向4km的临时荒地上。两个建设方案相对比，钢筋加工厂面积相同，方案一在成品钢筋运输距离相对缩短4km，但是需要临时征用基本农田及树林，征地前需要对青苗赔偿，使用后需要复耕，以两年计算，土地使用费是7.2万元，方案二土地使用费为2.5万元，相对较节约。且方案二在征地上可以节约大量时间，为施工前期准备工作赢得了时间，最终选择方案二为最优方案。平面图见附图。
b.钢筋加工场布置
桥涵及路基钢材料场、钢筋加工场长60，宽34m，高12m。钢筋场分钢筋原材料堆放区、钢筋加工区、钢筋半成品区、钢筋成品存放区。钢筋加工场采用轻型钢结构顶棚，内设10T龙门吊以便钢筋转运。钢筋场场地采用C20混凝土硬化，硬化厚度为20cm，场地周围设置30cm宽排水沟。钢筋场采用彩钢进行全封闭围挡，设置10m宽大门，工厂化作业。
钢筋加工场平面布置图
c.钢筋场工程量统计
钢筋场工程量汇总
序号
工程数量类别
单位
二工区
备注
1
砌砖
m3
376
各类砌砖
2
场坪硬化
㎡
4300
厚度20cm、C20
3
板房
㎡
202
看守+临时库房
4
钢筋棚
㎡
2040
彩钢瓦高12m
5
排水沟
m
200

6
龙门吊
台
1
30m跨 10t
5.拌合站
（1）方案一
a.概况及规划
经过现场调查，拟定租用恒安混凝土公司下属鼎基拌合站并进行改造完善，然后由项目部中心试验室负责管理的建站方式，以满足管段内的砼供应。拌合站位于邓州市裴营乡房营村S248省道左侧400m。此搅拌站为2013年年底建成，因作为备用站至今尚未使用，搅拌站总占地约39亩， 有大量砂石料存放在场内，经过送检该场内砂石料不能满足本项目主要结构物的施工要求，需要转运至场内集中堆放，以满足拌和站改建场地需求。
改建后砂、碎石、废料分开堆放，碎石按不同的级配分开堆放，隔墙高度满足不同材料能够彻底隔离的要求；堆放场均修建彩钢棚并搭设彩钢棚进行三面防护。进场砂、石必须满足含泥量要求，否则不允许进场；砂和碎石的质量必须经抽检合格后才能使用。堆料区按《建设项目现场安全文明标志》设有醒目的材料标识标牌，进料、检验、用料台帐记录齐全。平面布置图见附图2。
b.既有设备
目前设备配备中联重科HZS180型拌合站，变压器200KVA一台，发电机200KW一台，铲车50型一台，进站处设地磅一台；办公生活区和工地实验室为拌合站左侧一栋3层楼房，房间为42间。同时拌合站内设置变压器房、清水池、沉淀池、修车点等其他设施。
c.新建料仓
原商砼站的大堆料随意堆放，需要新建方能满足铁路建设标准。改建料仓设计为6个，用作大碎石、小碎石及砂各自两个，设计平面尺寸为12m*30m的料仓4个，用于存放大碎石和河砂；8m*30m的料仓2个，用于存放小碎石。料仓隔墙采用C30砼浇筑，先挖出基槽浇筑宽1.2m，厚30cm的垫层，然后用饰面板支模浇筑砼隔墙，高度2.7m，并搭设彩钢顶棚及三周用彩钢瓦进行封闭，顶棚高度10m，三周围挡搭设在砼隔墙上方，高度3m。
d.场内转运及场平
采用一台CAT336挖掘机及两台50型装载机对既有大堆料进行场内转运，计划11天内转运完成。场平计划采用C30砼浇筑，厚度为20cm。
e.工程量统计
拌合站改建及中心库房所用工程量统计见下表，
拌合站改建及中心库房工程量清单
序号
项目名称
规格
单位
数量
计算依据
备注
1
砼
C30
m3
397.44
隔墙厚度40cm、高2.7m；垫层30cm厚，宽1.2m
料仓隔墙
2
砼
C30
m3
800.00
20cm厚，暂计4000m2
地平
3
砌砖
12墙
m3
41.18
1.8米高，12墙，每5m设立柱
围墙
4
砂浆抹面
M7.5
m2
262.19

围墙
5
挖掘机租赁
CAT336
台班
11
记工
场内砂石转运
6
装载机租赁
50型
台班
11
记工
场内砂石转运
7
彩钢顶棚

顶平米
1920
高10m
料仓顶面封闭
8
彩钢围挡

平米
372
三周围挡，高度3m
料仓侧面封闭
（2）方案二
a.场平及基础处理
临时征地20亩用于拌合站新建场地，先采用挖掘机清表，20t压路机碾压回填，以保证在大型运料车辆反复通行的前提下硬化地面不致被破坏，拌和站正式施工前需对场地排水坡度进行总体规划和设计，对原地面地基承载能力和压实度进行严格控制，经压路机碾压密实后，进行混凝土场地硬化。场平砼按20cm控制。
b.购买设备
搅拌站配置两台HZS90型拌和楼，拌和楼配置4个储存罐（HZS90型4个），用于水泥罐（粉煤灰、矿粉）；安装避雷针，接地线。在拌和楼中安装除尘设备，在拌和机旁边设置三级沉淀池，底部厚度15CM，四周采用砖砌抹面,并由排水沟将沉淀净化后的清水引排至站外排水沟，排水沟尺寸为60cm×40cm。
机械配备两台50型装载机，混凝土运输罐车9台（运量8m3），大功率发电机一台（250kw）。
c.新建料仓
料仓的建设方式与方案一相同。
新建拌合站工程量清单（方案二）
序号
项目名称
规格
单位
数量
计算依据
备注
1
砼
C30
m3
397.44
隔墙厚度40cm、高2.7m；垫层30cm厚，宽1.2m
料仓隔墙
2
砼
C30
m3
1320.00
20cm厚，6600m2
地平
3
砌砖

m3
245

围墙及沉淀池、蓄水池
4
砂浆抹面
M7.5
m2
7920

围墙及沉淀池、蓄水池
5
挖掘机租赁
CAT336
台班
3
记工
场平
6
压路机租赁
20t
台班
2
记工
场平
7
彩钢顶棚

顶平米
1920
高10m
料仓顶面封闭
8
彩钢围挡

平米
372
三周围挡，高度3m
料仓侧面封闭
9
排水沟
40*60cm
m

440

10
临时征地

亩
15

使用两年
11
新建板房

m2
448

中心实验室办公用
（3）经济比对
根据两个方案的成本测算分析及工期节点安排进行比选。方案一主要采用租赁的方式进行拌合站的建设，在工期上能够节约大量时间，拟定租赁的拌合站占地面积较大，场内的房屋还用作中心实验室的办公生活驻地，较方案二更加经济合理。
混凝土拌合站成本测算比对表
序号
项目名称
单位
数量
单价
合价
一
混凝土拌和站（方案一）

2853876
5
180型混凝土拌和站拌合站租赁费用
座.年
2
1300000
2600000
6
料仓隔墙C30砼
m3
397.44
415.73
165228
7
地坪硬化C30砼(厚度20cm)
m3
800
76
60800
8
围墙砌砖
m3
41.18
497.91
20504
9
围墙砂浆抹面
m2
262.19
28.01
7344
10
临时板房
平米
900
285
256500
11
钢结构彩钢棚
m2
1920
150
288000
二
混凝土拌和站（方案二）

3815279
4
180型混凝土拌和站
座
2
1230000
2460000
6
料仓隔墙C30砼
m3
397.44
415.73
165228
7
地坪硬化C30砼(厚度20cm)
m3
1320
76
100320
8
围墙砌砖
m3
245
497.91
121988
9
围墙砂浆抹面
m2
7920
28.01
221839
10
临时板房
平米
448
285
127680
11
钢结构彩钢棚
m2
1920
150
288000
12
砖砌排水沟砖砌体
m3
440
473
208120
13
砖砌排水沟砂浆抹面
m2
748
23
17204
14
供水管道铺设
m
500
45
22500
15
地下水井
m
80
1030
82400
6.临时用电
临时用电可考虑采用全线贯通的方式或者各用电集中的工点专变专供两种方式进行供电；
根据土建施工方案并结合施工调查情况，本工区桥梁工程多集中在小里程范围内，框架桥及涵洞工点较为分散，本工区高低压下路均不采用全线贯通方式，各用电集中的工点采用专变专供方式，在涵洞及框架桥及路基附属等工点采用采用发电机进行供电。详见下表。
临时用电汇总表
二工区：DK956+491.50～DK988+250.00
序号
变台
编号
容量
安装位置
供电范围
预计通电时间
主用工点
备注
1
XB1#
200KVA
陶营乡
工区驻地
2015-8-30
工区驻地
新建箱变
2
XB2#
500 KVA
DK958+636
DK957+700-
DK959+300
2015-10-30
跨037县道大桥
箱式变电站
3
XB2#
500 KVA
DK962+630
DK961+400-
DK963+300
2015-9-10
跨231省道大桥、钢筋加工房
箱式变电站
4
XB2#
400 KVA
DK971+800
DK970+900-
DK972+400
2015-12-10
刁河干渠中桥
箱式变电站
5
FD1#
375KVA
拌合站　
鼎基混凝土拌合站　
2015-10-30
拌合站备用
既有
6
FD2#
200KW
移动
框架桥,涵洞
2015-10-30
框架桥
柴油发电机
7
FD3#
50KW
移动
路基、小涵洞
2015-10-30
路基施工
柴油发电机
8
FD4#
50KW
移动
路基、小涵洞
2015-10-30
路基施工
柴油发电机
7.生产生活用水
沿线地表水较少，除跨S231大桥可取刁南干渠的水使用以外，其余桥梁工点的施工用水主要采用打井取水，打井深度一般在60-80m左右，设置Φ200主供水管道供至各临近用水点，路基附属等施工用水采用水罐车运送至现场。拌合站设置蓄水池满足砼生产用水。
8.工期计划
临建工程工期计划表
序号
名称
计划开工时间
计划完工时间
1
工区驻地租赁及改建
2015年7月26日
2015年8月5日
2
作业队驻地
2015年8月10日
2015年10月5日
3
大临施工便道
2015年8月30日
2015年10月30日
4
2#钢筋场
2015年9月3日
2015年9月30日
5
3#钢筋场
2015年10月30日
2015年11月25日
6
拌和站改建
2015年8月9日
2015年8月30日
7
变压器架设
2015年9月2日
2015年10月30日
（四）施工注意事项
1.安全保证措施
针对大临工程特点、施工环境、施工方法、劳动组织、作业方法、使用的机械、劳力设备、变配电设施以及安全防护设施等制定切实可行的安全施工技术措施。
（1）组织安全生产培训。项目人员上场之初，首先进行安全培训，施工人员进入施工现场，进行“三级”安全教育和培训。
（2）设置安全警示牌，严禁闲杂人员在施工场地内走动，工人必须佩戴安全帽等必须的防护用品，确保工人人身安全。
（3）施工人员及管理人员禁止酒后作业及指挥，施工机械禁止带病作业，否则给予经济处罚。
（4）针对驻地房屋建设，加强管理，电线线路按用电安全铺设，并用PVC绝缘电工套管在室内全线保护。投入使用后，严禁室内私拉乱接电线，禁止室内使用大功率电器烧水、生火做饭。
（5）配备消防设施，灭火器、沙池、铁楸等等，安全员加强安全检查，确保消防安全。
（6）技术主管及安全负责人每天上下午进行巡检，发现安全隐患及时进行警告并采取相应的措施进行整改，确保施工人员安全。
（7）加强司机的安全培训，由于便道路窄弯道多，注意行车安全。
（8）拌和楼、料库、火工品库房、配电房（所）等可能引发雷击的设备、设施、建筑物，按照规定必需装设防雷设施，并定期检测接地电阻，防止雷击事故。安装避雷装置时，要检测接地电阻，当接地电阻不能满足规范要求时，应调整电阻剂或更换避雷设备。
2.质量保证措施
（1）结合工程进度，进行施工方案优化，确保驻地建设、便道及拌和站建设更趋于合理、经济。
（2）严格技术交底制度，让施工人员理解设计意图，确保结构物尺寸达到交底要求。
（3）加强过程控制，质检工程师、技术主管每天进行巡检，及时发现施工中不规范现象，针对现场存在的质量问题，及时发出警告，并下发质量问题通知单，限期进行整改，确保工程质量。
（4）临时工程按永久工程控制，浆砌圬工实行开窗验收，不合格不予计价。
（5）临时工程同样实行质量保修制度，尤其是浆砌圬工在工程施工期间执行谁施工谁维修，期间凡是发生事故经鉴定确认是由于质量原因造成的，一切经济损失由施工班组承担。
3.环境保护措施及文明施工
（1）项目部对各级岗位在环水保方面开展教育，提高管理人员和作业人员环水保意识，落实各项环、水保控制措施，建设环保型工地。
（2）项目部建立和完善污染源控制工作记录，建立必要的管理资料。
（3）施工现场内堆放的水泥、灰土等易产生尘埃的物料，采取围栏、覆盖等防尘措施。
（4）施工现场污水排放按要求经过沉淀池沉淀后，排入当地排污系统，合理设置排水设施，确保污水不外流。
（5）施工便道需要保证畅通，必要时采取素砼硬化处理，并保证道路有足够的强度，防止扬尘等污染状况发生。
（6）排水沟出水口和地方排水、排污系统连通，必要时埋设管涵，禁止排水直接冲刷农田等等。
（7）新修便道尽量少占农田或者不占农田，通过增设挡墙或
