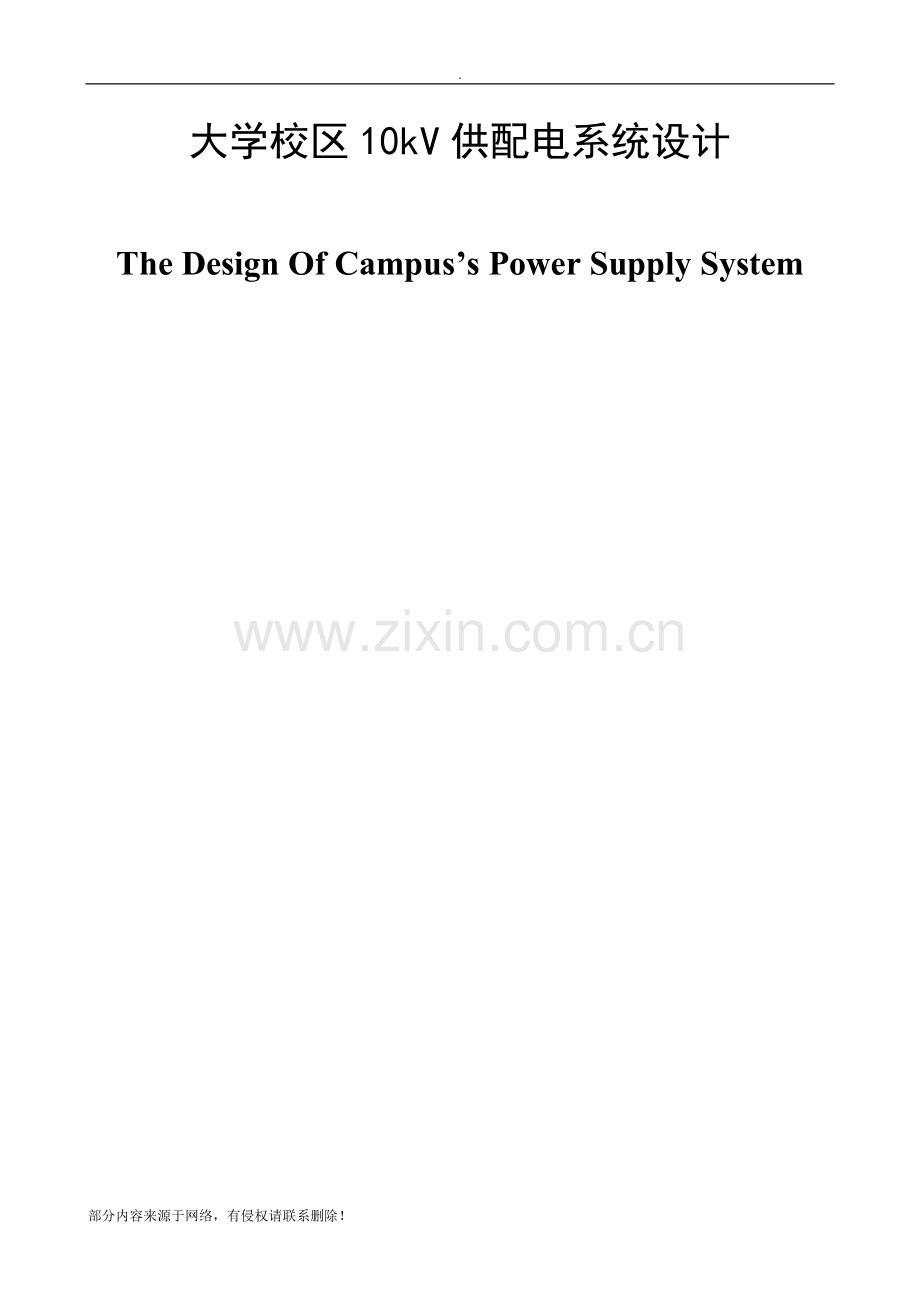

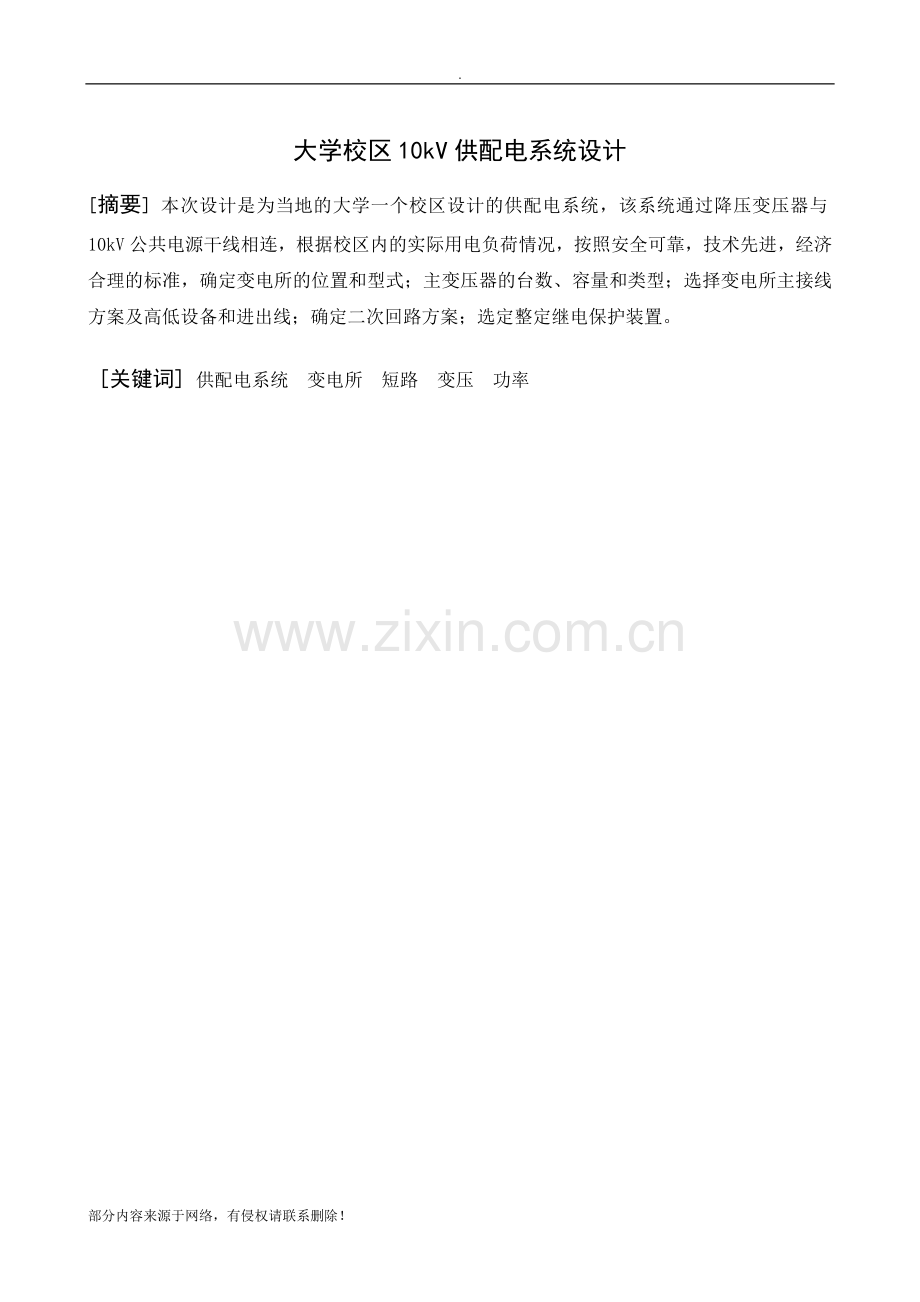

.大学校区10kV供配电系统设计The Design Of Campuss Power Supply System部分内容来源于网络，有侵权请联系删除！.大学校区10kV供配电系统设计摘要 本次设计是为当地的大学一个校区设计的供配电系统，该系统通过降压变压器与10kV公共电源干线相连，根据校区内的实际用电负荷情况，按照安全可靠，技术先进，经济合理的标准，确定变电所的位置和型式；主变压器的台数、容量和类型；选择变电所主接线方案及高低设备和进出线；确定二次回路方案；选定整定继电保护装置。 关键词 供配电系统 变电所 短路 变压 功率The Design Of Campuss Power Supply SystemAbstract This power supply and distribution system is designed for a campus of a local university. The system connected with a 10Kv main power line through a step-down transformer. Determine the location and type of the substation, the quantity and capacitance of main transformer, the both high-pressure low-pressure equipment and relay protection device, with the specific design including the formula of main wiring, secondary circuit on the basis of safety, reliability, technological advancement and economic rationality, according to the actual electricity load.Key Words Power Supply and Distribution Substation Short Circuit Varying Voltage Power目录引 言IV第一章 设计任务11.1 原始资料11.2 设计任务2第二章 负荷分析计算和无功补偿42.1 负荷计算的目的及方法42.2 学生宿舍的负荷分析和计算42.3 无功补偿后生活区的计算负荷6第三章 变电所及主变压器的选择83.1变电所所址选择的一般原则83.2利用生活区的负荷来选变电所的位置93.3变电所型式的选择93.4变电所主变压器和主结线方案的选择9第四章 短路电流计算及设备的选择124.1短路电流计算的目的124.2短路电流计算的一般规定124.3 短路电流的计算124.4变电所一次设备的选择校验15第五章 变电所二次回路方案的选择和继电保护选择225.1高压断路器的操作机构控制与信号回路225.2变电所的电能计量回路225.3变电所的测量和绝缘监察回路225.4 继电保护的整定235.5主变压器的继电保护245.6作为备用电源的高压联络线的继电保护装置265.7变电所低压侧的保护装置26第六章 防雷保护和接地装置的设计286.1 接地极要求286.2 接地线要求286.3 接地线和接地极连接要求286.4接地电阻要求28结论29致谢语30参考文献31附录32附图1：本校变电所主接线图32附图2：本校用电接线图32引 言供配电技术，就是研究电力的供应及分配的问题。电力，是现代工业生产、民用住宅、及企事业单位的主要能源和动力，是现代文明的物质技术基础。没有电力，就没有国民经济的现代化。现代社会的信息化和网络化，都是建立在电气化的基础之上的。因此，电力供应如果突然中断，则将对这些用电部门造成严重的和深远的影响。故，作好供配电工作，对于保证正常的工作、学习、生活将有十分重要的意义。供配电工作要很好的为用电部门及整个国民经济服务，必须达到以下的基本要求：（1） 安全在电力的供应、分配及使用中，不发生人身事故和设备事故。（2） 可靠应满足电力用户对供电可靠性和连续性的要求。（3） 优质应满足电力用户对电压质量和频率质量的要求。（4） 经济应使供配电系统投资少，运行费用低，并尽可能的节约电能和减少有色金属消耗量。 另外，在供配电工作中，还应合理的处理局部和全局，当前与长远的关系，即要照顾局部和当前利益，又要有全局观点，能照顾大局，适应发展。我们这次的毕业设计的论文题目是：大学校区10kV供配电系统；作为高校，随着本科教育工作的推进和未来几年的继续扩招，对学校的基础设施建设特别是电力设施将提出相当大的挑战。因此，我们做供配电设计工作，要作到未雨绸缪。为未来发展提供足够的空间：这主要表现在电力变压器及一些相当重要的配电线路上，应力求在满足现有需求的基础上从大选择，以避免一台变压器或一组变压器刚服役不到几年又因为容量问题而台而光荣下岗的情况的发生。总之一句话：定位现实，着眼未来；以发展的眼光来设计此课题。部分内容来源于网络，有侵权请联系删除！第一章 设计任务1.1 原始资料1.1.1 设计题目 学校生活区配电系统设计1.1.2 设计要求 要求根据本校所能取得的电源及本校用电负荷的实际情况，并适当考虑到学校的发展，按照学好全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主结线方案及高低设备和进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置（选做），最后按要求写出设计说明书，绘出设计图样。1.1.3 设计依据1） 学校生活区总平面图 图1.1 学校生活区总平面图Fig 1.1 Plan of living quarters2）学校宿舍楼标准层建筑平面图图1.2宿舍楼标准层建筑平面图Fig 1.2 Building plan of dormitory standard layer3）电源的南侧1000m处, , 其出口断路器是SN10-10II型,此断路器配电备有定时限过电流保护和电流速断保护, 定时限过流整定的动作时间为1.3s. 为满足学校二级负荷的要求, 可采用高压联络线由邻近的单位取得电源。4） 学校生活区负荷表,见表1.1表1.1学校生活区负荷表Table 1.1 Load table of living quarters编号名称/kw/kw1学校食堂3082102锅炉1001003教师楼2701204校医室130985户外照明25206本所用电1007 学生宿舍由学生设计计算1.2 设计任务 要求在规定时间内独立完成下列工作量1.2.1 设计说明书 1) 前言 2) 目录 3) 负荷计算和无功功率补偿 4) 变电所位置和型式的选择 5) 变电所主变压器的台数与容量,类型的选择 6) 学生宿舍楼配电系统的确定 7) 变电所主结线方案的设计 8) 短路电流的计算 9) 变电所一次设备的选择与校验 10) 变电所进出线的选择与校验 11) 变电所二次回路方案的选择及继电保护的整定 12) 防雷保护和接地装置的设计 13) 附录及参考文献1.2.2 设计图样1）变电所主结线图一张。2）学校用电结线图一张。第二章 负荷分析计算和无功补偿2.1 负荷计算的目的及方法2.1.1 目的负荷计算的目的是为了掌握用电情况，合理选择配电系统的设备和元件，如导线、电缆、变压器、开关等。负荷计算过小，则依此选用的设备和载流部分有过热危险，轻者使线路和配电设备寿命降低，重者影响供电系统的安全运行。负荷计算偏大，则造成设备的浪费和投资的增大。为此，正确进行负荷计算是供电设计的前提，也是实现供电系统安全、经济运行的必要手段。2.1.2 方法目前，我国设计部门在进行企业供电设计时, 经常采用的电力负荷计算方法有:需要系数法、二项式系数法、利用系数法、单位电耗法和单位面积功率法等.需要系数法计算简便, 对于任何性质的企业负荷均适用, 且计算结果上符合实际, 因此, 这种计算方法采用最广泛. 尤其对各用电设备容量相差较小, 且用电设备数量较多的用电设备组, 这种计算最适宜. 二项式系数法则主要适用于各种设备容量相差大的场所, 如机械加工企业、煤矿综合采工作面等,二项式法考虑问题的出发点就是大容量设备的作用，因此，当用电设备组中设备容量相差悬殊时，使用二项式法可以得到较为准确的结果。利用系数法是平均负荷作为计算依据,利用概率论分析出最大负荷与平均负荷的关系。这种计算方法虽理论依据较充分, 但由于目前积累的实用数据不多, 且计算步骤较繁琐, 精确度也并不比前两种方法强多少, 所以, 目前以逐渐不被采用。单位面积功率法，多用于民用建筑；单位产品耗电量法，适用于某些工业建筑，在用电设备功率和台数无法确定时，或者设计前期，这些方法是确定设备符合的主要方法。单位面积功率法和单位产品耗电量法多用于设计的前期计算，如：可行性研究和方案设计阶段；需要系数法和利用系数法多用于初步设计和施工图设计。2.2 学生宿舍的负荷分析和计算整个生活区的计算负荷表如下表2.1表2.1生活区的计算负荷表Table 2.1 Computational load table of living quarters编号名称计 算 负 荷/kw/kw1学校食堂3082102锅炉1001003教师楼2701204校医室130985户外照明25206本所用电1007学生宿舍393.6339.15 照明的设备容量, 在初步设计中按不同的性质建筑物的单位面积照明容量 () 法来估算. 照明设备容量 = 或者按照照明设 计计算所得的安装容量来计算.（查表附录） 单间寝室的建筑面积：S = 4.26.3 = 15.12 照明设备容量： = W 取二条40 W的荧光灯。 单间学习室的建筑面积：S = 33.6 = 10.8 照明设备容量： W 取二条40 W的荧光灯。 卫生间和后走廊的建筑面积：S = 3.61.5 = 5.4 照明设备容量： W 由于卫生间和走廊相隔，所以就各取一个25 W的白织灯。插座容量及同时使用系数，根据建筑电气设计技术规程JGJ16-83、第9.8.9条规定，“民用建筑中的插座在无具体设备联接时，每个可按100W计算”，“全国住宅电气设计会议”，确定住宅也按每个100W计算。计算插座容量时，查下表2.1。表2.2插座容量及同时使用系数Table 2.2 Capacity of the socket and coefficient of using at the same time插座的数量（个）45678910同时系数Kx10.90.80.70.650.60.6 所以各个宿舍可以安装八个插座（学习室和寝室各四个）：单间宿舍的插座容量：W = 800tg=8000.8 = 640W 单间宿舍总照明容量（学习室、寝室、卫生间、插座）：W前走廊的长度：L = 2.7+53.6 = 20.7m 面积：S = 20.71.8 = 37.26 每个楼梯口只需安装一个25W的白一层宿舍楼的总负荷为：= 25+10108 = 8130W每栋宿舍所用总负荷为：= 81306 = 48.78八栋学生宿舍的总负荷为：= 48.788 = 390.24 一间宿舍的荧光灯： 一栋宿舍的荧光灯： 插座： 八栋学生宿舍的荧光灯： 插座： 荧光灯和宿舍：学生宿舍总负荷为： COS2.3 无功补偿后生活区的计算负荷由负荷表知，该生活区308V侧最大负荷时的功率因数只有0.81。而供电部门要求该生活区10KV进线侧最大负荷时功率因数不应低于0.9。考虑到主变压器的无功损耗远大于有功损耗，因此380V侧最大负荷时功率因数应稍大于0.9，暂取0.95来计算380V侧所需无功功率补偿容量： 参照资料选PGJ1型低压自动补偿屏*，并联电容器为BW0.4-14-3型，采用其方案1（主屏）1台与方案3（辅屏）5台相组合，总共容量：。因此无功补偿后生活区380V侧和10KV侧的负荷计算如表2-3所示。表2.3无功补偿后生活区的计算负荷Table 2.3 Computational load table of living quarters after reactive power compensation项 目 COS计 算 负 荷/Kw/Kvar/KVA/A380V侧补偿前负荷0.811236.6887.151521.912312380V侧无功补偿容量-482.27380V侧补偿后负荷0.951236.6404.881301.191977主变压器功率损耗10KV侧负荷总计0.931256.12482.951345.7677.7第三章 变电所及主变压器的选择3.1变电所所址选择的一般原则选择生活区变、配电所的所址，应根据下列要求经技术、经济比较后确定： （1） 接近负荷中心。 （2） 进出线方便。 （3） 接近电源侧。 （4） 设备运输方便。 （5） 不应设在有剧烈振动或高温的场所。 （6） 不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧。 （7） 不应设在厕所、浴室或其它经常积水场所的正下方，且不宜与上述场所相邻。 （8） 不应设在有爆炸危险的正上方和正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准GB5005892爆炸和火灾危险环境电力装置设计规范的规定。（9） 不应设在地势低洼和可能积水的场所。图3.1 变电所位置图Fig 3.1 Location plan of substation3.2利用生活区的负荷来选变电所的位置利用生活区的负荷来选变电所的位置。因为该生活区的负荷较集中于学生宿舍和食堂。所以考虑到方便进出线及周围环境情况。决定该变电所选在学生宿舍和食堂的中间来修建变电所，其型式附设式。3.3变电所型式的选择变电所有屋内式和屋外式两大型。 屋内式运行维护方便，占地面积少。在选择生活区变电所的型式时，应根据具体地理环境，因地制宜；技术经济合理时，应优先选用屋内式。负荷较大的地方，宜设附设式或半露天式变电所。负荷较大的及高层建筑内，宜设在室内变电所或组合式成套变电站。负荷小而分散的生活区，或需要远离有易燃易爆危险及有腐蚀性时，宜设独立变电所。如户外环境正常，亦可设露天式变电所。当变压器容量在350KVA及以下时，宜设杆上式变电台或高台式变电所。3.4变电所主变压器和主结线方案的选择3.4.1变电所主变压器的选择 根据生活区的负荷和电源情况，生活区的主变压器可有下列两种方案：（1）装设一台主变压器变电所，型式采用S9，主变压器容量应不小于总计算负荷，而容量根据所得出来的数据，选=1600KVA =1520KVA, 即选一台S9-1600/10型的低损耗配电变压器。至于生活区的二次负荷的备用电源，由与邻近单位相联的高压联络线来承担。（注：由于二次负荷达到335.1KVA，380V侧电流达到509A，距离又较长，因此不能采用低压联络线作备用电源。）（2）装设两台主变压器、型号采用S9，而每台容量的选择，即 同时每台主变压器容量不应小于全部一、二负荷之和 即 因此选两抬S9-1000/10型的低损耗配电变压器。本所二级负荷的备用电源亦由与邻近单位相联的高压联络线来承担。主变压器的联结组别均采用Yyn0。图3.2 装设一台主变的主结线方案Fig 3.2 Main connection scheme of furnishing a main transformer 图3.3 装设两台主变的主结线方案 Fig 3.3 Main connection scheme of furnishing two main transformers 3.4.2变电所主结线方案的选择按上面考虑的两种主变压器的方案可以设计下列两种主结线方案：（1）装设一台主变压器的主结线方案 （2）装设两台主变压器的主结线方案 表3.1两种主结线方案的技术经济比较Table 3.1 Technical and economic comparison of two kinds of main connection scheme比较项目装设一台主变的主结线方案装设两台主变的主结线方案技 术指标供电安全性满足要求满足要求供电的可靠性基本满足要求满足要求供电质量由于一台主变，电压损耗略大由于两台主变并列，电压损耗小灵活方便性只一台主变，灵活性稍差由于两台主变，灵活性较好扩建适应性稍差一些更好一些经济比较电力变压器的综合投额查表得S9-1600单价为15.18万元，而查表得变压器综合投资约为其单价的2倍，因此其综合投资约为215.18万元=30.36万元查表得S9-1000单价为10.76万元，因此两台综合投资为410.76万元=40.06万元，比一台主变的方案多投资12.68万元高压开关柜（含计量柜）的综合投资查表的GG-1A（F）型柜按每台3.5万元计，查表得其综合投资按设备价1.5倍计，因此其综合投资约为41.53.5万元=21万元本方案采用6台GG-1A（F）型柜，其综合投资额约为61.53.5万元=31.5万元，比一台主变的方案多投资10.5万元交供电部门的一次性供电贴费按800元/KVA计，贴为16000.08万元=128万元贴费为210000.08万元=160万元，比1台主变的方案多投32万元从上表3.1可以看出，按技术指标，装设两台主变的主结线方案（图3.3）略优于装设一台主变的主结线方案（图3.2），但按经济指标，则装设一台主变的方案（图3.2）远优于装设两台主变方案（图3.3），因此决定采用装设一台主变的方案。第四章 短路电流计算及设备的选择4.1短路电流计算的目的在发电厂和变电所的电气设计中，短路电流计算是其中的一个重要环节。其目的是：（1）在选择电气主接线时，为了比较各种接线方案，或确定某一接线是否需要采取限制短路电流的措施等。（2）在选择载流导体及电器元件时，为了保证设备在正常运行和短路情况下都能安全，可靠地工作，同时又力为节约资金，这就需对有关短路电流值进行动稳定、热稳定和开断能力的检验。（3）在选择继电保护方式和进行整定计算时，需以各种短路时短路电流为依据。（4）接地装置的设计，也需用短路电流。4.2短路电流计算的一般规定按照高压配电装置设计技术规程SDJ5-85和导体和电器选择设计技术规定SDGJ14-86的有关条文，对于验算导体和电器时所用短路电流，一般有以下规定。（1）计算的基本情况：a、电力系统中所有电源均在额定负荷下运行；b、所有同步电机都具有自动调整励磁装置（包括强行励磁）；c、短路发生在短路电流为最大值的瞬间；d、所有电源的电势相位角相同；e、应考虑对短路电流值有影响的所有元件，但不考虑短路点的电弧电阻。对异步电动机的作用，仅在确定短路电流冲击值和最大全电流有效值时才予以考虑。（2）接线方式：计算短路电流时所用的接线方式，应是可能发生最大短路电流的正常接线方式（即最大运行方式），而不能用仅在切换过程中可能并列运行的接线方式。4.3 短路电流的计算（1） 绘制计算电路图（图4.1）图4.1 短路电流计算电路Fig 4.1 Calculating circuit of short circuit current（2）确定基准值：设，即高压侧，低压侧，则 （3）计算短路电路中各元件的电抗表幺值 电力系统 架空线路 根据计算结果，由表查得，当时，代入下列得 S 导线的截面。 最大负荷电流。 J 经济电流密度。 选择LGJ70型的刚芯铝绞线，均能满足发热条件要求也能满足机械强度的要求。查表得LGJ70型的导线的，线路长1000m ，由于线路较短，标幺值很小，导致短路电流过大，使后面的设备难以选择，所以要在线路上串联一个电抗器，以降低短路电流。假设电抗器的电阻为R，取标幺值为5。 电力变压器，查表得。 因此短路等效电路，如图4.2所示图4.2 短路等效电路Fig 4.2 Equivalent circuit of short circuit（4）计算K-1点（10.5KV侧）的短路电路总电抗及三相短路电流和短路容量 总电抗标幺值 三相短路电流周期分量有效值 其它短路电流 三相短路容量 （5） 计算K-2点（0.4KV侧）的短路电路总电抗及三相短路电流和短路容量 总电抗标幺值 三相短路电流周期分量有效值 其它短路电流 三相短路容量 表4.2短路电流的计算Table 4.2 calculation of short circuit短路计算点三相短路电流/KA三相短路容量/MVAK-11.061.061.062.71.619.23K-218181833.1219.6212.54.4变电所一次设备的选择校验（1） 10KV侧一次设备的选择校验表4.3 10KV侧一次设备的选择校验Table 4.3 Selection check of primary equipment by 10kV side选择校验项目电压电流断流能力动稳定度热稳定度其它装置地点条件参数数据10KV92.38A1.06KA2.7KA KA一次设备型号规格额定参数少油断路器SN10-10II/630高压隔离开关GN19-10/400400A31.5 KA KA高压熔断器RN1-10100 A电流互感器JDJ-1010/0.1KV电压互感器JDZJ-10 KV KVKV电流互感器LQJ-10100/5A KA二次负荷避雷器FS4-10FS4-1010KV户外式高压隔离开关GW4-15G/20015KV200A表4.3所选设备均满足要求。（2） 380V侧一次设备的选择校验表4.4 380V侧一次设备的选择校验Table 4.4 Selection check of primary equipment by 380V side选择校验项目电压电流断流能力动稳定度热稳定度其它装置地点条件参数数据380V2312A18 KA33.12 KA KA额定参数低压断路器DW15-2500/3电动380V2500A60 KA低压断路器DZ20-630380V630A30KA低压断路器DZ20-200380V200A25KA低压刀开关HD13-1500/30380V1500A电流互感器LMZJ1-0.5500V2500/5A电流互感器LMZ1-0.5500V160/5A100/5A表4.4所选设备均满足要求。综合以上所选变电所进出线和联络线的导线和电缆型号规格如表4-6所示。（3） 高低压母线的选择，查表4.5， 10KV母线选LMY3（404）， 即母线尺寸为40mm4mm；380V母线选LMY2（12010）（8010），即相母线尺寸为120mm10mm,中性母线尺寸为80mm10mm。表4.5高低压母线的选择Table 4.5 Selection of high and low voltage bus变压器容量/KVA200400500800100012501600 高压母线404低压母线相母线4046068061008120102（10010）2（12010）中性母线6068068088010必须注意：按表4.4选择的母线尺寸，一般均满足短路动稳定和热稳定要求，因此不必再进行短路校验。但对于高压配电所及35KV或以上的变电所，则不能采用此表的母线尺寸，而应按发热条件进行选择，并校验其短路稳定度。 （4） 变电所进出线和联络线的导线和电缆型号规格选择，如表4.6所示。表4.6变电所进出线和联络线的导线和电缆型号选择Table 4.6 Selection of substations outlet and inlet line and tie lines wire and cable type线路名称导线或电缆的型号规格10KV电源进线LJ25铝绞线（三相三线架空）主变引入电缆YJL10000325交联电缆（直埋）380V低压出线至食堂VLV2210003185190四芯塑料电缆（直埋）至锅炉VLV2210003150170四芯塑料电缆（直埋）至教师楼VLV2210003185180四芯塑料电缆（直埋）至校医院VLV2210003185190四芯塑料电缆（直埋）至本所用电和户外照明VLV2210003150170四芯塑料电缆（直埋）至学生宿舍VLV2210003150170四芯塑料电缆（直埋）与邻近单位10KV联络线YJL10000325交联电缆（直埋）（5） 计算步骤如下1) 10KV高压进线和引入电缆的选择，采用LJ型率绞线架空敷设，接往10KV公用干线。 按发热条件选择。由于及室外环境温度,查表的，初选LJ-16，其,时的，满足发热条件。 校验机械强度。查表得最小允许截面，因此LJ-16不满足机械强度要求，故改选LJ-35。由于此线路很短，不需要校验电压损耗。2) 由高压配电室至主变的一段引入电缆的选择校验，采用YJLV2210000型交联聚乙烯绝缘的铝芯电缆直接敷设。 按发热条件选择。由及土壤温度，查表初选电缆为35的交联电缆，其中，满足发热条件。 校验短路热稳定。计算满足短路热稳定的最小截面 式中 开关的热稳定电流有效值（单位为KA） 开关的热稳定试验时间（单位为S） 开关所在处的三相短路稳态电流（单位为KA） 短路发热假想时间（单位为KA）短路发热假想时间一般按下式计算 在无限容量系统中，由=，因此 式中 短路持续时间，采用该电路主保护动作时间加对应的断路器全分闸时间。当1S时 =低压断路器（如油断路器），其全分闸时间取0.2S，高速断路器（如真空断路器），其全分闸时间取0.1S。 式中 C 短路热稳定系数 （查表得） 选YJLV10000335 电缆满足要求。3) 馈电给食堂的线路采用VLV221000型聚氯乙烯绝缘铝芯电缆直接埋地敷设。 按发热条件选择 由及0.8m土壤温度25。查表初选，其中，不满足，所以选两条电缆来把负荷平均分开，每条的，满足发热条件。 校验电压损耗。假设从变电所到食堂有90m,而查表得的铝芯电缆的（按电缆芯工作温度75计），食堂的，。因此按式得 满足允许电压损耗5的要求。 短路热稳定校验，求满足短路热稳定度的最小截面 变电所高压侧过流保护动作时间按0.5S整定（终端变电所），再加上断路器时间0.2S，再加0.5S。由于前面所选的缆芯截面大于，满足短路热稳定度要求，整个食堂的负荷是用两条电缆分开的，所以选的截面小一点也能满足要求，这样可以节约投资。故选 VLV10003185+190的四芯电缆。（中性线芯按不小于相线芯的一半）4) 馈电给锅炉房的线路亦采用VLV221000型聚氯乙烯绝缘铝芯电缆直接埋地敷设。 按发热条件选择 由及地下0.8m土壤温度25。查表初选，其中，满足发热条件。 校验电压损耗。假设从变电所至锅炉房的距离约为1km，而查表得的铝芯电缆的 。又锅炉房的 得 满足允许电压损耗5的要求。 短路热稳定校验，求满足短路热稳定度的最小截面由于前面所选的缆芯截面大于，满足短路热稳定度要求，即选VLV10003150170的四芯电缆。（中性线芯按不小于相线芯的一半）。5) 馈电给教师楼的线路亦采用VLV221000型聚氯乙烯绝缘铝芯电缆直接埋地敷设。按发热条件选择 由及地下0.8m土壤温度25。查表初选的截面，其，不满足要求。所以需要用两条 的电缆把负荷分开。这样就可以达到要求。 校验电压损耗。假设从变电所至教师楼的距离约为km，而查表得 选VLV22100023185180的四芯电缆。（中性线芯按不小于相线芯的一半）。6) 馈电给校医院的线路亦采用VLV221000型聚氯乙烯绝缘铝芯电缆直接埋地敷设。（方法同上）。电缆芯截面，选VLV22100023185190的四芯电缆。（中性线芯按不小于相线芯的一半）。7) 馈电给户外照明、本所用电的线路亦采用VLV221000型聚氯乙烯绝缘铝芯电缆直接埋地敷设。（方法同上）。电缆芯截面16mm，选VLV2210003185180的四芯电缆。（中性线芯按不小于相线芯的一半）。8) 馈电给学生宿舍的线路亦采用VLV221000型聚氯乙烯绝缘铝芯电缆直接埋地敷设。 按发热条件选择，由及地下0.8m土壤温度25。查表初选的电缆，其，不满足发热条件。所以可以选用三条电缆把学生宿舍的负荷分开来供电。 校验电压损耗。假设从变电所到学生宿舍大约有50m，查表得的铝芯电缆的、，又因为学生宿舍的、满足允许电压损耗5的要求。 短路热稳定校验，求满足短路热稳定度的最小截面满足短路热稳定要求选三条VLV2210003150170的四芯电缆9) 作为备用电源的高压联络线的选择校验，采用YJL221000型交联聚乙烯绝缘的铝芯电缆，直接埋地敷设，与邻近单位变电所的10KV母线相联。由于邻近单位变电所的数据不知，无法进行选择和校验，只有暂缺。第五章 变电所二次回路方案的选择和继电保护选择5.1高压断路器的操作机构控制与信号回路高压断路器的操作机构控制与信号回路，断路器采用手力操作机构，其控制与信号回路如图5.1所示。图5.1高压断路器的控制与信号回路Fig 5.1 Control and signal circuit of high-voltage circuit breaker5.2变电所的电能计量回路变电所的电能计量回路，变电所高压
