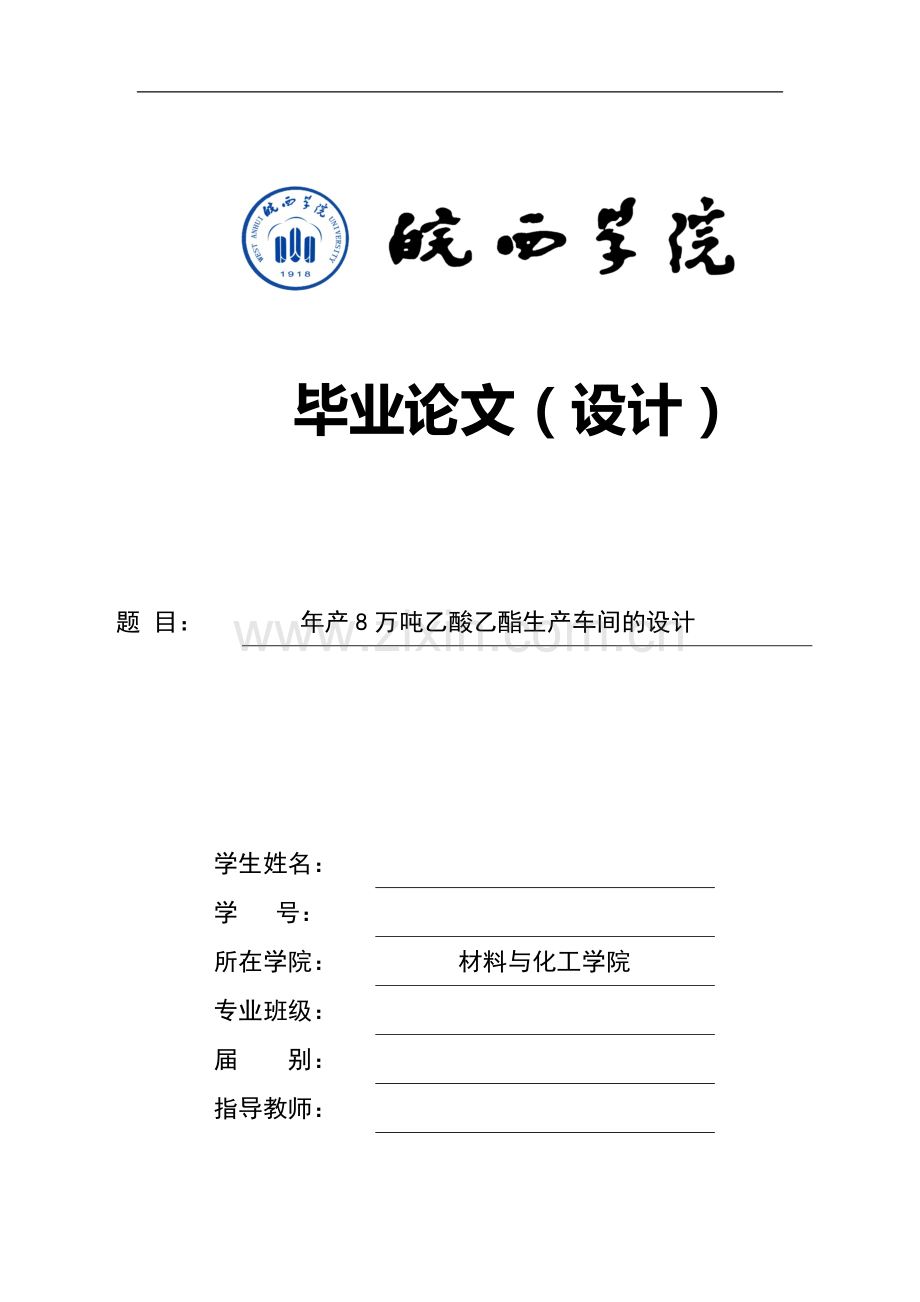

毕业论文（设计）

题 目：
年产8万吨乙酸乙酯生产车间的设计

学生姓名：

学 号：

所在学院：
材料与化工学院
专业班级：

届 别：

指导教师：

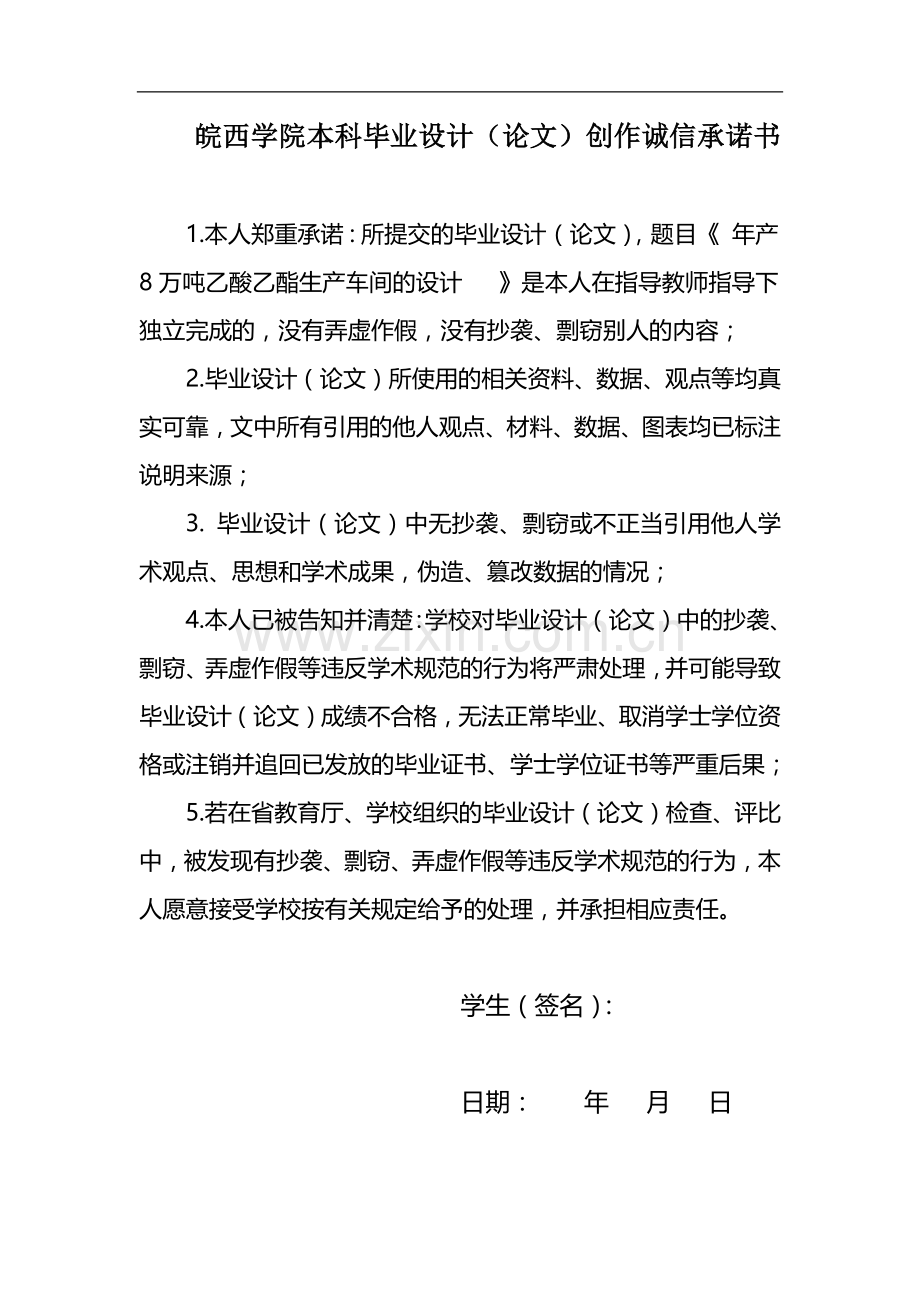

皖西学院本科毕业设计（论文）创作诚信承诺书

1.本人郑重承诺：所提交的毕业设计（论文），题目《 年产8万吨乙酸乙酯生产车间的设计 》是本人在指导教师指导下独立完成的，没有弄虚作假，没有抄袭、剽窃别人的内容；
2.毕业设计（论文）所使用的相关资料、数据、观点等均真实可靠，文中所有引用的他人观点、材料、数据、图表均已标注说明来源；
3. 毕业设计（论文）中无抄袭、剽窃或不正当引用他人学术观点、思想和学术成果，伪造、篡改数据的情况；
4.本人已被告知并清楚：学校对毕业设计（论文）中的抄袭、剽窃、弄虚作假等违反学术规范的行为将严肃处理，并可能导致毕业设计（论文）成绩不合格，无法正常毕业、取消学士学位资格或注销并追回已发放的毕业证书、学士学位证书等严重后果；
5.若在省教育厅、学校组织的毕业设计（论文）检查、评比中，被发现有抄袭、剽窃、弄虚作假等违反学术规范的行为，本人愿意接受学校按有关规定给予的处理，并承担相应责任。

学生（签名）：

日期： 年 月 日

目 录
1前言 2
2工艺设计方案 3
2.1原料路线确定的原则和依据 3
表1 四种工艺优缺点比较 4
3设计方案的确定 6
3.1反应原理 6
3.2工艺流程图 8
4物料衡算 9
4.1（1）全流程的工艺数据 9
4.2 一步缩合反应釜的物量衡算 9
4.3二步缩合反应釜的物料衡算 9
4.4单效蒸发器的物料衡算 10
4.5脱乙醛塔的物料衡算 11
4.6脱乙醇塔 11
4.7脱重组分塔 12
5热量衡算 13
5.1基本数据 13
5.2一步缩合釜的热量衡算： 14
5.3二步缩合反应釜热量衡算： 14
5.4单效蒸发器的热量衡算 14
5.5冷凝器的热量衡算 15
5.6脱乙醛塔的热量衡算 15
5.6.1 再沸器的热负荷 15
5.7脱乙醇塔的热量衡算 16
5.7.1再沸器的热负荷 16
5.8脱组分精馏塔的热量衡算 17
5.8.1再沸器的热负荷 17
5.9 脱重组分的冷凝器的热量衡算 17
6 主要设备的设计与辅助设备的选型 18
6.1 一步缩合反应釜的设计 18
6.1.1缩合釜釜体的设计 18
6.2 单效蒸发器的设计与选型 20
6.2.1 蒸发器的选择理由 20
6.2.2 蒸发器计算与设计 20
6.3脱乙醛塔的设计与计算 21
6.3.1脱乙醛塔的基础数据 21
6.3.3 塔板结构设计 21
6.3.4 塔高的确定 22
6.4 辅助设备的选型 24
6.4.1 泵的选型 24
6.4.2 再沸器的选型[26] 24
6.4.3 冷凝器选型 26
6.4.4 工艺设备一览表 26
7.车间布置设计 28
7.1概述 28
7.2车间布置 28
7.3本设计的生产车间布置 30
8.总结 30
参考文献： 32
附录: 33
致谢 34

皖西学院2015届本科毕业论文（设计）

年产8万吨乙酸乙酯生产车间的设计
学生：解东（指导老师：钟煜）
(皖西学院材料与化工学院)
摘要：乙酸乙酯其分子式为CH3COOC2H5，乙酸乙酯是一种无色透明的特殊的水果味的液体。在行业中有多种用途，可广泛应用于涂料，医药，化工，纺织原材料，如各种产品，发展前景看好。当代生产乙酸乙醋的方法有以下几种:乙醇醋酸直接醋化法、乙酸直接加成法、催化精馏法、乙醛缩合法、乙醇脱氢法。结合我国的国情和社会因素的影响，本文将利用乙酸乙酯和工厂的物料平衡和热量平衡计算乙醛缩合法的生产流程。
关键词：乙酸乙酯；乙醛缩合法；工艺车间设计；衡算

Annual Output of 80000 Tons of Ethyl Acetate Production Workshop Design
Student: xie dong（Faculty Adviser：zhong yu ）
（Materials and chemical institute，West Anhui University）
Abstract：Ethyl acetate its molecular formula for CH3COOC2H5, ethyl acetate is a kind of special fruit of colorless transparent liquid.It has many USES in the industry, can be widely used in paint, pharmaceutical, chemical, textile raw materials, such as all kinds of products, development prospects look good.Contemporary acetic vinegar production method has the following kinds: direct acetification of ethanol to acetic acid, acetic acid direct addition method, catalytic distillation method, acetaldehyde condensation method, ethanol dehydrogenation method.Combined with China's national conditions and social factors, this article will use the ethyl acetate and plant material balance and heat balance calculation of acetaldehyde condensation method in the manufacturing process.
Key words: ethyl acetate; Acetaldehyde condensation method. Process plant design; balance

1前言
乙酸乙酪又名醋酸乙醋，在行业中有多种用途，可广泛应用于涂料，医药，化工，纺织原材料，如各种产品，医学的有机酸提取剂，染料生产，此外其特殊的果香还可用作生产水果香精和各种调香组分以及食品工业中，用途十分广泛，发展前景看好。近年来，随着世界经济持续增长，各行各业都得到了发展迅速，尤其是建筑、汽车等行业，同时环保法规日益严格，采用各种环保高档溶剂生产涂料、染料、胶合剂等产品已成大势所趋。
乙酸乙酯在一些发达的国家有渐渐取代一些对人体和环境有害的类溶剂，环保无害已成为时代的主题，环保的乙酸乙酯将更受人们接受和发展。乙酸乙酯当代合法的生产方法，乙醇脱氢和乙烯硅氢加成反应以及乙醇乙酸的酯化反应和乙醛缩合法。乙醛缩合法是二十世纪七十年代发展起来的新技术，在日本、美国等国家有较好发展。其优点在于成功率和转化率较高，对工业设备要求较低，在适当条件下反应温和反应成本较低，批量生产和有效使用乙酸乙酯，基本符合我国基本国情，对经济和环境的协调发展有横好的促进作用。因此，乙醛缩合法是一个很好的选择，可以根好适合我国的发展。
为了满足行业日益增长的对绿色溶剂及原料的需求以及启东滨江精细化工园自身发展规模以及乙醇的供给量，确定项目生产规模为年产8万吨乙酸乙酯中型化工厂

2工艺设计方案
2.1原料路线确定的原则和依据
乙酸乙酯当代合法的生产方法，乙醇脱氢和乙烯硅氢加成反应以及乙醇乙酸的酯化反应和乙醛缩合根据项目要求，我们要对以上几种方法做出相应的比较，从各个方面例如工艺的技术对比。下面将比较一下4种方法的优缺点。

（1）直接脂化法
乙酸和乙醇在硫酸等催化剂作用下直接醋化合成乙酸乙醋，合成反应式如下:
反应式：
此法是我国一直使用的一项传统工艺，投资少，高收益。但是由于要使用硫酸做催化剂，拥有强腐蚀性，造成了各种损失，设备腐蚀严重，污染难以处理，导致生产成本更高，无法完成企业的 工业化。
。
（2）乙醛缩合法
由两分子乙醛经缩合反应成一分子乙酸乙醋，反应式如下:
反应式：
此方法受地域的影响，如果工厂靠近原料的产地，运输方便，可以在生产的成本上体现优势。同时此路线在常温低压下就可以进行，条件温和，各种消耗小，不会造成设备的腐蚀损坏 且原料消耗也较少。此方法大多被美国和日本所使用，工艺简单，他们有原料来源广泛，有成本优势。但是反应的催化剂难以制备，容易水解损失。
（3）乙醇催化脱氢法
该反应以乙醇为原料，催化剂采用Cu/Zn0/A1203，反应压力1.OMPa，反应温度250反应历程如下:
反应式：
该法是一个新开发的路线，前景广阔。各种反应条件要去较低，乙醇歧化反应流程简单，、条件温和，其生产过程中不含各种废水、气等污染，所得的产品浓度高，不损坏反应设备，这一切使得成产成本较低。但是由于技术不成熟，乙醇的转化率较低，只有50%-60%转化率，乙酸乙酯的选择性也不高，由此造成无法工业化。
（4）乙酸/乙烯合成醋化法
主要过程的乙烯为原料，螯合在二氧化硅多使用酸为催化剂的杂多酸盐。在压力为1.OMPa、反应温度150度左右的条件下反应合成乙酸乙醋。反应式如下:
反应式：
该法在国外被大力开发，工艺的优势明显，副反应难以发生。而且乙酸乙酯的出产量和选择性都很高，分别达到90%和95%以上。该路线的工业化应用试验正在国外大力开发。
表1 四种工艺优缺点比较
工艺方法
优点
缺点
酯化法
浓硫酸催化剂的使用使反应均匀，容易控制。而且浓硫酸吸水性强、价格低廉，在反应中混合，性能稳定，全塔催化，达到最优控制

投资少，高收益。但是由于要使用硫酸做催化剂，拥有强腐蚀性，造成了各种损失，设备腐蚀严重，污染难以处理，导致生产成本更高
乙醛缩合法
在常温低压下就可以进行，条件温和，各种消耗小，不会造成设备的腐蚀损坏 且原料消耗也较少
受地域的影响，要工厂靠近原料的产地
乙醇脱氢法
反应流程简单，、条件温和，其生产过程中不含各种废水、气等污染，所得的产品浓度高，不损坏反应设备
技术不成熟，乙醇的转化率较低，只有50%-60%转化率，乙酸乙酯的选择性也不高

乙烯乙酸加成法
乙酸乙酯的出产量和选择性都很高，分别达到90%和95%以上
受地域影响，生产成本取决于乙炔的价格波动

3设计方案的确定
目前在世界范围内，生产乙酸乙酯基本使用以上四种方法，但我国的技术有限，只有以下三种酯化法、乙醛缩合法、乙醇脱氢法路线，乙酸/乙烯加成法受原料限制等等无法通入运行。上述三法在我国也有一些优缺点，乙醇脱氢法受原料乙醇和地域限制较多、酯化法中新催化剂的技术还不成熟。而乙醛缩合法在国外有相当成熟的工艺，在中国上海石化股份公司也已经建有新型设备，达到技术要求，所以本想不将采用乙醛缩合法生产乙酸乙酯。

3.1反应原理
用乙醛缩合法制乙酸乙酯将会有三个阶段：催化剂的制备、乙醛的缩合反应、催化剂的脱除和精馏提纯。
（1） 催化剂的制备：把一定量的铝粉和乙酸乙酯加入催化剂的合成釜中，蒸汽渐热，再加入适量乙醇进行反应，将会生产出乙醇铝的催化剂
（2）乙醛的缩合反应
缩合反应将进行两步缩合进行，第一步用釜式的反应器，第二步将采用管式的反应器，两者是相互串联的
反应方程式为：

这样做的好处是，两步缩合反应更完全，分级调节，更易控制。第一步釜式的反应器的应用可以把反应剧烈放出大量的热量轻易排出，且搅拌均匀易于控制，安全性高。第二步管式的反应器的应用将有利于转化率的提高，而且之后反应所产热量已经不多，步影响反应。
图2.2为缩合工序的流程简图。

图1 缩合工序的流程简图
(3)催化剂的脱除
由于催化剂易水解，我们可以加水使催化剂加速水解，然后在蒸发器的作用下将蒸发出粗乙酸乙酯，再分离出氢氧化铝残液，再用一个分离器对残液进行处理，在剩下的液体分离出氢氧化铝，蒸发器可以对剩余的液体进行再利用

图2 蒸发工序流程简图
（4）精馏提纯
我们使用三塔形式，三塔都是常压操纵，一塔操作脱乙醛，第二塔可以用来对乙醇脱出，用来生产催化剂; 第三柱塔下获得的产品，然后对重组分进行结构调整，将其中有效成分地分离，再设计分离较纯副产物乙缩醛，合理有效利用。

图3 精馏提纯工序的流程简图
3.2工艺流程图
以下为乙醛缩合法合成乙酸乙酯各个工序的简述。图2.5为乙醛缩合法生产乙酸乙酸工艺流程简图。
在催化剂乙醇铝作用下，乙醛进入两个反应单元反应最终得到乙酸乙酯和副产物乙醇、乙缩醛。通过蒸发器的蒸发可得到氢氧化铝残液，催化剂一水解加水使其破坏。在通过三塔的操纵，由除醛精馏塔脱除乙醛、脱乙醇粗馏塔脱除乙醇、脱重组分塔得到产品。

图4 乙醛缩合法的工艺流程简图
4物料衡算
4.1（1）全流程的工艺数据
（1）生产规模 年产8万吨乙酸乙酯
（2）生产时间 年工作时间为7680小时
4.2 一步缩合反应釜的物量衡算
表5 一步缩合釜物料衡算表

进口物料
/(kg/h)
出口物料
/(kg/h)
乙酸乙酯
780.61
10069.72
乙醛
　10369.62
1014.07
乙醇
132.17
166.64
水
　10.38
42.35
乙缩醛
206.58
206.58
轻组分
12.38
12.38
乙醇铝
152.12
152.12
总计
11663.86
11663.86
4.3二步缩合反应釜的物料衡算
表6 第二步缩合釜物料衡算表

进口物料
kg/h
出口物料
kg/h
乙酸乙酯
10069.72
10923.24
乙醛
1014.07
110.32
乙醇
115.60
321.53
水
42.35
45.36
乙缩醛
206.58
233.52
乙醇铝
152.12
152.12
总计
11663.86
11663.86
4.4单效蒸发器的物料衡算
催化剂易水解，本过程主要目的是为了加水使乙醇铝催化剂水解破坏。
表7单效蒸发器物料衡算表

进口物料
kg/h
出口物料
kg/h
乙酸乙酯
10827.34
10827.34
乙醛
153.21
153.21
乙醇
172.34
342.53
水
123.72
42.35
乙缩醛
234.58
234.58
乙醇铝
152.13

总计
11663.86
11663.86
4.5脱乙醛塔的物料衡算
在该塔中，我们可以分别取塔顶和塔底轻组分乙醛的质量分数xD1=0.999和xw=0.0001。
表8 脱乙醛塔物料衡算表　

进口物料
kg/h
出口物料
kg/h
乙酯
10763.51
10763.51
乙醇
282.51
282.51
乙醛
251.68
251.68
水
42.52
42.52
乙缩醛
171.51
　171.51
总计
11511.73
11511.73

4.6脱乙醇塔
表9脱乙醇塔物料衡算表

进口物料
kg/h
出口物料
kg/h
乙酯
10563.62
10563.62
乙醇
242.62
242.62
乙醛
7.8
7.8
水
38.21
38.21
乙缩醛
306.58
　306.58
总计
11058.83
11058.83
4.7脱重组分塔
该塔除去重组分乙缩醛，从蒸馏塔顶部得到乙酸乙酯产品。
表10 脱重组分塔物料衡算表

进口物料
kg/h
出口物料
kg/h
乙酯
10563.62
10563.62
乙醇
242.62
242.62
乙醛
7.8
7.8
水
38.21
38.21
乙缩醛
306.58
　306.58
总计
11058.83
11058.83
5热量衡算
5.1基本数据
表 11气体热容温度关联式系数
物质

乙醇
4.386
0.638
5.566
-7.024
2.695
乙醛
4.389
0.064
3.750
-4.577
1.651
水
4.395
-4.186
1.405
-1.564
0.632
乙酸乙酯
10.238
-14.958
13.043
-15.736
5.989
表 12液体热容温度关联式系数
物质

A
B
C
D
乙醇
59.352
36.359
-12.165
1.8031
乙醛
45.057
44.854
-16.608
2.7000
水
92.054
-3.9953
-2.1103
0.53468
乙酸乙酯
65.833
84.098
-26.997
3.6632
表 13物质的沸点及正常沸点下的蒸发焓
物质
沸点/℃
蒸发焓/KJ·mol-1
乙醇
78.4
38.93
乙醛
20.8
25.20
乙酸乙酯
77.07
32.33
水
100
40.73
乙缩醛
102.7
35.83
5.2一步缩合釜的热量衡算：
一步缩合反应釜需要承受的热量为：
+++
+++
可以用-5℃的冷冻盐水将反应放出的热进行冷却,由于进口温度为-5℃,出口温度为5℃。冷冻盐水的比热容为：
则单位时间内需要冷冻的量为：
5.3二步缩合反应釜热量衡算：
二步缩合反应釜承受的热负荷为：
+
反应放出的热同样用-5℃的冷冻盐水进行冷却,进口温度为-5℃,出口温度为5℃。冷冻盐水的比热容为：
则单位时间内需要冷冻的量为：
5.4单效蒸发器的热量衡算
该蒸发器的蒸发温度为90℃，有少量的水占用的热量小，可忽略不计，且设单效蒸发器的热量损失为1%。
需外界为蒸发器提供的热量为：
Q=Q1+Q2+Q3+Q4+Q5-Q6=
需外界为蒸发器提供的热量， 100℃的饱和水蒸气将充当热源， 100℃的水蒸气将成热源进口， 100度的水作出口，100度的饱和蒸气压下，汽化潜热1.0 R = 2257.6 [，因此饱和水蒸气在单位时间内的质量为：

5.5冷凝器的热量衡算
把90℃的蒸气温度降低到饱和进料温度，饲料和乙醛精馏塔的饱和温度是20.8℃
则冷凝总共放出热量为：
该冷凝器的冷却盐水进口与两釜的出口相连接。其出口盐水的温度将被控制在10℃左右。5℃的冷冻盐水在单位时需要的的质量为：
5.6脱乙醛塔的热量衡算
由以上对精馏一塔物料衡算得：,
用解析法计算最小回流比：

代入数据求得：
取
那么上涨蒸汽流量：
5.6.1 再沸器的热负荷
（1）塔顶上升混合气带出的热量
一起都是20.8度的进料和塔顶的回流液，那么就塔顶散出的热量为：
25.20
=
（2）塔釜残液带出的热量：
+
=
（3）侧线料带出的热量
则再沸器的热负荷为：

如果100℃的水作为冷却水，在1.0巴饱和水蒸汽作为加热介质，100℃的冷却水，水蒸气的量：
5.7脱乙醇塔的热量衡算
5.7.1再沸器的热负荷
(1)塔顶上升混合气带出的热量
要是一起为77.2度的进料与塔顶回流液，那么要塔顶散发气带出的热量为： (2)塔釜残液带出的热量

脱乙醇塔承受的热负荷为：
把100℃的饱和水蒸气加入再沸器进行加热。那么需要饱和水蒸气质量为：

5.8脱组分精馏塔的热量衡算
5.8.1再沸器的热负荷
（1）塔顶上升混合气带出的热量
如果要一起同为20.8度进料与塔顶回流液，那么塔顶散发气所带出的热量为：
（2）塔釜残液带出的热量

则再沸器的热负荷为：
饱和水蒸气需要被再沸器加热到100℃，饱和水蒸气在单元时间内需要质量为：

5.9 脱重组分的冷凝器的热量衡算
则冷凝器的冷凝量为

10℃的盐水加入冷凝器入口，比出口温度低40℃，那么10℃的盐水单元时间内需要为：

6 主要设备的设计与辅助设备的选型
6.1 一步缩合反应釜的设计
6.1.1缩合釜釜体的设计
（1）缩合釜中混合物的平均密度
＝＝
+
则混合物的体积为：
m
查得，装料系数为0.8.。则反应釜的体积为：
m
（2）确定筒体与封头型式以及连接方式
通过设计聚合条件和过程性能的设备，我们可以知道它属于低压反应釜搅拌型。在过去的习惯的基础上，我们将选择一个圆柱形筒体和椭圆形封头。同时由于对密封要求较高，我们选用采用焊接连接。
（3）标准椭圆封头的封头高度与直边高度
根据化工设计手册查得，记载标准椭圆封头的封头高度为：
直边高度为500mm。
（4）确定夹套直径
根据《机械基础》，化工设备，夹套直径：

夹套封头与夹套筒体将采用相同直径，其中封头将采用椭圆形。
（5）夹套筒体与封头厚度
夹套体与焊缝连接内筒，由于在检测的困难，所以采取焊缝系数= 0.6，从安全护套焊接带= 0.6，封头由钢板标准椭圆封头[ 22 ]。材料均为Q235-B钢。
根据《机械基础》化工设备发现，夹套厚度：：

夹套封头厚度为：

式中，p——设计压力，0.1MPa；
——Q235-B钢在本项设计要求的温度下的许用压力，113MPa；
C——腐蚀裕量，2mm。
，根据化工设备机械基础调查，夹夹套体和封头部厚度用圆整钢板表＝8mm
（6）内筒筒体厚度与封头厚度
根据《化工设备机械基础》查处，内筒筒体厚度与封头厚度有计算均取10mm。
表14 缩合釜设计结果一览表
设计项目
设计结果
反应釜体积 V/m3
7.11
筒体与封头连接方式
焊接
筒体和封头的直径 D/mm
2000
筒体高度 H/mm
2000
夹套直径 Dj/mm
2100
封头高度 h/mm
50
夹套高度Hi/mm
1800
传热面积 F/m2
9.8795
内筒筒体厚度/mm
10
6.2 单效蒸发器的设计与选型
6.2.1 蒸发器的选择理由
为了实现粗酯混合物的蒸发，设计必须参考的蒸发器，在蒸发器的选择过程中，考虑到蒸发材料和工程造价的因素特征将作为第一件事。其次，常用设备能耗高，效率低的缺点，因此以上两个因素的影响，蒸发器的设计会选择中央强制循环蒸发器
6.2.2 蒸发器计算与设计
经热量衡算可知道蒸发加热过程中，降膜蒸发器需要向外界提供的热量为：

（1）加热管的选择与管数的设计
根据实际情况，由于生产时会有易结垢物质，加热管长度将选择长度为1.4m，蒸发器的加热管将选择型号[25], 。那么加热管的管子数：

取管子数为48。
（2）加热室直径
该加热器中加热管的排列方式为正三角形。
则加热室直径：

（3）分离室的直径和高度
分离室的体积为：
取，那么克制分离室高度H=1.8m，分离室径直为：D=2.7m。
表15单效蒸发器设计结果一览表
设计项目
设计结果
蒸发器传热面积 A/m2
10.91
加热管的管数 n
48
循环管的内径 D1/mm
273
加热室直径D/mm
380
分离室直径H/mm
2700
分离室高度D/mm
1800

6.3脱乙醛塔的设计与计算
6.3.1脱乙醛塔的基础数据
已知：气体流量： 气体密度 ：
液体流量： 液相密度：
液体表面张力：σ=0.0206N/m 液体黏度 ：
6.3.2塔径的确定
初估塔径
可以估测塔板之间的距离HT=0.3m 则用hl=0.07m
查史密斯关联图得：

肯定现实中的塔径，可以把计算值进行圆整，取值为0.8m。
6.3.3 塔板结构设计
（1）选管
选用单流程弓形降液管
（2）堰的计算
（3）塔板布置
由以上叙述可以选择选择安定区宽度Ws=0.05m，那么边缘区Wc=0.04m。

，

计算筛孔的总面积：
算出筛孔数：
6.3.4 塔高的确定

我们将气相和液相相组成数据值带入可以求平均值为：

然后块。
我们将计算出实际板数为50块，进料口将选择在第13块板。
取塔顶空间高度：H1=0.6m
如果在塔底液体储备必须10min，那么空间的塔底高：

裙座的高度：H
所以塔高 ：
表17精馏塔设计计算结果汇总一览表
名称
符号
单位
设计结果
塔形

筛孔塔
塔径
D
m
0.7
板间距

m
0.3
溢流形式

单溢流
堰型

平堰
堰长

m
0.5
堰宽

m
0.098
堰高

m
0.06
降液管底隙

m
0.045
降液管面积

0.0327
降液管面积/塔截面

0.085
筛孔直径

m
0.004
孔间距
T
m
0.012
孔数
N

1115
堰液头

0.01622
板上清液高度

0.07
降液管内清液高

0.131
雾沫夹带量

0.03
6.4 辅助设备的选型
6.4.1 泵的选型
(1)
用于反应的第一步缩合釜所用泵的选择类型
如果选择进口流量为；
扬程为；
其中
则H=1.98+4=5.98m
根据化工手册查出，应该选用离心泵型号为 ：IS65-40-250。
表18一下所选泵的基本参数表[26]
型号
转速
/(r/min)
流量
/(m3/h)
扬程
/m
效率
/%
轴功率
/Kw
必需汽蚀余量
(NPSH)r/m
IS65-40-250
1450
7.6
22
36
1.24
2
6.4.2 再沸器的选型[26]
（1）该次再沸器工作原理是利用煮沸的水汽对物质间接进行加热，把脱乙醛塔的再沸器中的水蒸气冷却放热达到物质由液相变成气相。因此选择立式热虹吸再沸器。
取总传热系数；
我们把再沸器进出口蒸气的温度都为100℃。那么再沸器的热负荷将是。
再沸器的平均温差：
。
则再沸器的换热面积为：
。
根据化工手册查出，我们把管壳式换热器可以抉择型号为JB/T 4714-92R。
（2）我们将另外的两塔脱乙醇塔和脱重组分塔选定的型号为：JB/T 4714-92R。其中参数分别如下表：
表19 再沸器基本参数[27]
序号
公称直径
DN/mm
公称压力
PN/MPa
管程数
N
管子根数
n
换热面积
/m2
1
325
1.6
2
88
31.0
2
450
1.0
2
220
57.8
3
450
1.0
4
200
52.5
注：1表示脱乙醛塔再沸器； 2代表脱乙醇塔再沸器； 3代表脱重组分塔再沸器
6.4.3 冷凝器选型
根据上述计算决定所有冷凝器将采用管壳式冷凝器，其具体型号为JB/T 4714-92R。
表20 冷凝器基本参数表[28]
序号
公称直径
DN/mm
公称压力
PN/MPa
管程数
N
管子根数
n
管程流通
面积/m2
中心排管数
换热面积
/m2
1
500
1.0
4
257
0.0227
17
58.4
2
450
1.0
1
238
0.0418
18
62.2
3
800
1.0
2
778
0.0687
32
134.4
4
500
1.0
4
257
0.0227
19
58.4
注：1脱乙醛塔冷凝器； 2脱乙醇塔冷凝器
3脱重组分塔冷凝器； 4 蒸发器出口处冷凝器
6.4.4 工艺设备一览表
表21乙酸乙酯制备工艺设备一览表
序号
设备名称
规格
材质
数量
1
缩合釜
直径2000mm
高度2000mm
16MnR
2

2
脱乙醛精馏塔
直径800mm
高度20080mm
16MnR
1
3
脱乙醇精馏塔
直径1260mm
高度11030mm
16MnR
1
4
脱重组分精馏塔
直径2300mm
高度16000mm
16MnR
1
5
冷凝器
JB/T4714-92R
组合件
4
6
泵
IS65-40-250
组合件
6
7
再沸器
JB/T4714-92R
组合件
3
8
单效蒸发器

组合件
1

7.车间布置设计
 7.1概述
车间布置主要囊括两个方面：一 车间的厂房布置； 二 车间的设备布置；其中的厂房布置根据厂房的结构进行设计，将生产所需的储物设备、反应设备、辅助设备进行空间区域布布置。设备布置则是根据具体设备在厂房的规划区域内的空间安排。车间布置与车间厂房二者息息相关，密不可分。车间布置的越合理，拿所带来的便利就越多。

7.2车间布置
本次车间的设计主要分为储物区、合成车间、精馏车间区域，充分利用厂房的结构占地面积，要是布局更紧凑，不浪费空间，合理设计管廊大小以及车间各相连管道长度和设备间的合理间距。

A.合成车间
合成反应车间将分为三个部分：合成车间I作为催化剂的合成生产车间：合成车间II将作为正式生产反应车间：合成车间III将作为生产前的产品加工车间。
 B. 精馏车间
为了 合理节约使用占地空间，此车间将会是半露天布置，厂房内将可以布置一些汞设备，不将其单独分离出来。合成车间与精馏车间距离可以相近一些，减少一些管道管线长度。其中精馏车间将包括三塔设备，再沸器、蒸发器、冷凝器。
C. 储罐区
储存区将会区分为原料储存区和产物存储区两种。两者将会设置在车间的两侧，节约空间合理应用，原料储罐区与合成车间相近连接，两者间可以加一个低温保障车间，可以对有保温要求的管道长度有效减少。
表22 设备安全距离[29]
序号
项目
净安全距离/m
1
泵与泵的距离
不小于0.7
2
泵离墙的距离
至少1.2
3
泵列与泵列间的距离(双泵列间)
不小于2.0
4
计量罐间的距离
0.4～0.6
6
换热器与换热器间的距离
至少1.0
7
塔与塔的间距
1.0～2.0
8
离心泵周围通道
不小于1.5
9
过滤机周围通道
1.0～1.8
10
反应釜盖上传动装置离天花板距离
不小于1.5
11
反应釜底部与人行通道距离
不小于1.8～2.0
12
反应釜卸料口至离心机的距离
不小于1.0～1.5
13
起吊物品与设备最高点距离
不小于0.4
14
往返运动机械的运动部件离墙距离
不小于1.5
15
反应釜离墙距离
不小于0.8～1.0
16
反应釜相互间距离
不小于0.8～1.2
17
不常通行的地方，净高不小于
1.9
18
操作台梯子的斜度(一般情况)
不大于45
19
工艺设备与通道间距离
不小于1.0

7.3本设计的生产车间布置
本着合理节约有效的原则，结合现实中实践经验以及上述设备间的安区距离。尽量将的车间的平面轮廓规划成长方形，14m×14m和14m×6.4m。高度每层为4.5m。车间的规划将是在车间的两侧布局成一块块矩形区域，结构紧凑分明，注意管廊、下水道等布置。总之，车间布局越近矩形形状越合理节约。本车间的布置图如下图5
8.总结
经过半个月的努力，在老师和同学们的帮助下将毕业设计完成。一步步从探索到实践完成，查看各种文献资料和书籍从中查找自己想要的东西，在结合一些实际情况完善布置，渐渐把理论和实际相结合，实在收益良多。但是我觉得这些只是第一步，以后我们还要继续努力学习，要应那句话活到老，学到老。

参考文献：
[1] 李雄. 几种工业乙酸乙酯制备方法的技术经济对比[J]. 石油化工技术经济, 2002,17(1)：20-22
[2]黄焕生，黄科林，卢军等．乙酸乙酯合成生产技术现状及发展趋势[J]．化工技术与开发，2007，12（36）：13-18
[3]于伟民，薛永强，梁西良等．乙酸乙酯的精制方法[J]．化学与黏合，2005，（2）：108
[4]万志强．乙酸乙酯的生产技术及市场分析[J]．化工科技市场，2005, 28(12): 1-3
[5] 王军，刘文彬，谭淑媛．乙酸乙酯生产工艺现状及发展趋势[J]．应用科技，2003，（3）：51
[6]刘文彬，钱徐萍．乙酸乙酯生产技术对比[J].综述与专论，2003，4：184-186
[7]廖安平，谢涛，蓝平等．单塔连续制备乙酸乙酯的方法几设备．[P]．广西民族学院，2005，5，18
[8]崔小明．乙酸乙酯合成技术现状及其进展[J]．精细化工原料及中间体，2009,(7):5-10
[9] 王静康．化工设计[M] ．第一版，北京：化学工业出版社，1995：228-230
[10]汪镇安．化工工艺设计手册[M]．北京：化学工业出版社，2003
[11]汤善甫, 朱思明. 化工设备机械基础. 上海: 华东理工大学出版社, 2004. 395-412

附录
(1)

图11 乙醛缩合法生产乙酸乙酸工艺流程简图

原料储罐区
（2）
合成车间III
合成车间II
合成车间I
低温保障车间
低温

精馏车间
产物储罐区
修理间

图5 车间的平面布置图
致谢
经过半个月的努力，论文的设计将结束。在当中一步步的探索开始学习，这其中少不了老师和同学们的帮助。首先要谢谢我的指导老师钟煜老师，要开始自己设计论文时，我是一无所措，不知怎么开始，好在有老师那得到了一些资料和模板还有老师的指导很重要。其次我的同学们也帮了不少忙，大家相互帮助，做事更加轻松有效，要谢谢他们的帮助。

34
