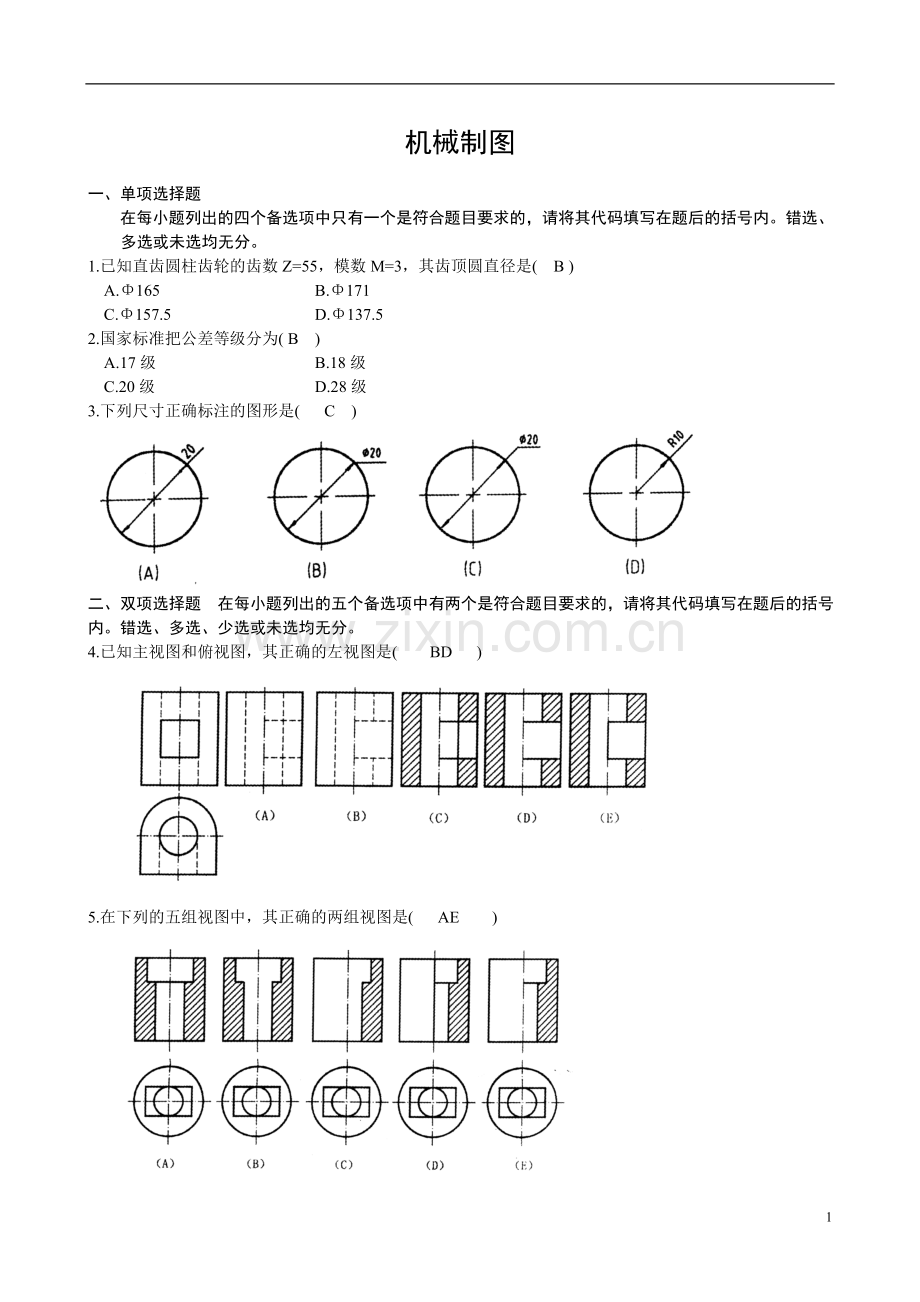

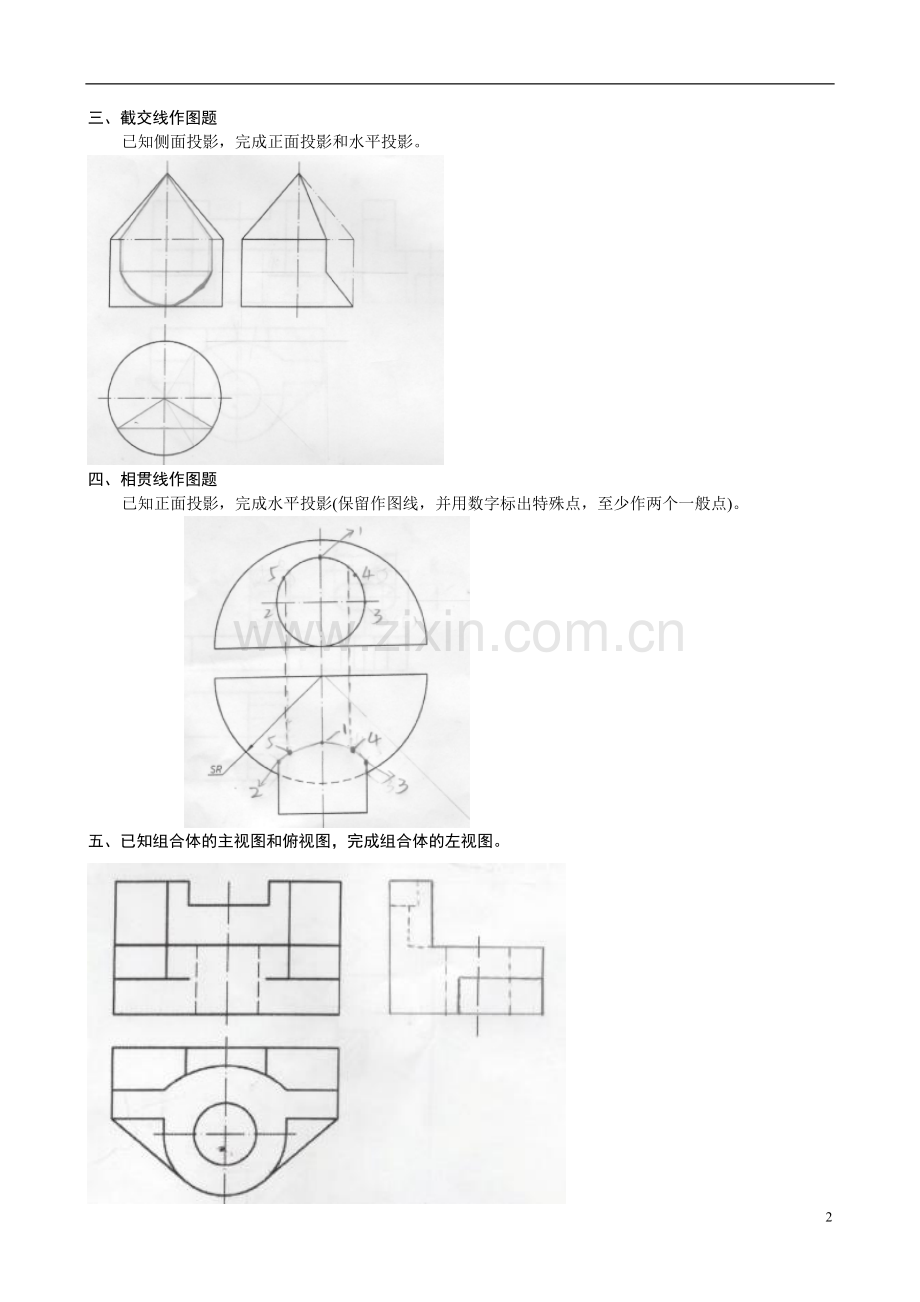

机械制图 一、单项选择题 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1.已知直齿圆柱齿轮的齿数Z=55，模数M=3，其齿顶圆直径是( B ) A.165 B.171 C.157.5 D.137.52.国家标准把公差等级分为( B ) A.17级 B.18级 C.20级 D.28级3.下列尺寸正确标注的图形是( C )二、双项选择题 在每小题列出的五个备选项中有两个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选、少选或未选均无分。4.已知主视图和俯视图，其正确的左视图是( BD )5.在下列的五组视图中，其正确的两组视图是( AE )三、截交线作图题已知侧面投影，完成正面投影和水平投影。四、相贯线作图题已知正面投影，完成水平投影(保留作图线，并用数字标出特殊点，至少作两个一般点)。五、已知组合体的主视图和俯视图，完成组合体的左视图。六、标注方槽定位尺寸和长圆槽的定位和定形尺寸。七、已知同轴回转体开槽后的正面投影和侧面投影，画出水平投影八、读装配图(见本试卷)并拆画零件图1 .用适当的表达方法，按11拆画出支承螺杆(4号零件)的零件图。2 .把装配图上与该零件有关的尺寸标注到零件图中。3 .在零件图中标注指定表面的表面粗糙度代号：16圆柱面的Ra值为1.6，顶部V形槽的Ra值为3.2(标注单面即可)。 部件作用说明 螺旋调节支座是支撑轴类工件(见图中顶部的双点划线)所用的部件。 在支承座(2)的左面有紧定螺钉(1)旋入，它可以顶住支承螺杆轴段上的键槽中，可起到导向及固定作用。调节螺母(3)的下表面与支承座(2)的顶面接触，当旋动调节螺母(3)时，由于螺母M18X1.5的作用，使支承螺杆作上下移动，当顶部的V型槽接触到工件后，即可用紧定螺钉(1)固定住螺杆。机械制图 一、单项选择题1机械制图国家标准规定汉字应该书写成（ B ）A草体B长仿宋体 C篆体D楷体2平面与圆球面相交，其截交线是（ A ）A圆B直线 C双曲线D椭圆3两等直径圆柱轴线正交相贯，其相贯线是（ C ）A空间曲线B椭圆 C直线 D圆二、双项选择题1已知直线AB与H面的倾角，其正确的投影图是（ CE ）三、相贯线作图题1完成相贯体的正面投影。2完成相贯体的正面投影。四、组合体尺寸标注题补全组合体的尺寸，尺寸数值按11在图中量取后取整数。五、表达方法作图题根据给定的视图，在指定位置将主视图改画为全剖视图，并画出半剖视的左视图。六、标准件作图题用M1640开槽圆柱头螺钉将件1与件2连接起来，试完成主、左视图，左视图不剖。七、读装配图要求：1用适当的表达方法，按11拆画出夹套（2号零件）的零件图；2把装配图上与该零件有关的尺寸标注到零件图中；3在零件图中标注指定表面的表面粗糙度：48f6圆柱面的Ra值为1.6，右端面的Ra值为6.3。机械制图一、单项选择题1.已知A点距H、V、W面的距离分别为20、20、20；B点在A点上方5，右方10，后方10，因此可知B的坐标为( B )。A.（10，30，25）B.（10，10，25）C.（30，10，25）D.（30，30，25）2.普通螺纹的牙型符号是( D )。A.BB.TrC.GD.M二、双项选择题1.在下列五组视图中，正确的两组视图是( CD )。三、截交线作图题求作圆柱被截切后的水平及侧面投影。四、相贯线作图题、已知正面和水平投影，完成侧面投影。（保留作图线）五、已知组合体的俯视图和左视图，完成组合体的主视图六、标注尺寸（标出尺寸线、尺寸界线和箭头，不注尺寸数值，但要注，R符号）七、已知主视图和俯视图，将左视图画成A-A半剖视图八补全沉头螺钉连接装配图中所缺的线 九、读装配图（见本试卷第9页），并拆画零件图节流阀工作原理：该节流阀通过旋转手轮8，由于阀杆4上螺纹M141的作用，使阀杆上下运动，从而控制通过阀体1的液体的流量大小。1.看懂节流阀装配图，根据装配图拆画零件3阀盖的零件图，大小按11由装配图中量取，不注写尺寸、技术要求和标题栏。2.根据装配图内容填空：（1）该节流阀有_10_种零件组成；（2）阀盖3和阀体1是由_螺纹_连接的。机械制图一、单项选择题1垂直于H面的平面称为（B）A正垂面B铅垂面C水平面D一般面2在螺纹的尺寸标注中，M362表示的螺纹是（B）A粗牙普通螺纹B细牙普通螺纹C梯形螺纹D锯齿形螺纹330H8/f 7的含义是：基本尺寸为30的（A）A基孔制间隙配合B基轴制间隙配合C基孔制过盈配合D基轴制过渡配合二、双项选择题1表示直线KM在平面ABC上的正确投影图是（BC）三、相贯线作图题已知圆柱穿孔后的正面和水平投影，完成其侧面投影。四、组合体作图题 已知组合体的主视图和俯视图，完成组合体的左视图。虚线不可省略。五、表达方法作图题根据给定的视图，在指定位置将主视图改画为半剖视图，并画出全部视的左视图。六、标准件和常用件作图题用M16的双头螺柱将件1与件2连接起来，件1、件2的材料为钢，试完成主、左两视图（主视图全剖，左视图不剖）。七、读装配图（见本卷）并拆画零件图 要求：1用适当的表达方法，按11补画出支承座（2号零件）的零件图主视图。 2把装配图上与该零件有关的尺寸标注到零件图中。 3在零件图中标注指定表面的表面粗造度代号：16内圆柱面积的Ra的值为1.6。底面的Ra值为3.2。 螺旋调节支座是支撑轴类工件（见图中顶部的双点划线）所用的部件。在支承座（2）的左面有紧定螺钉（1）旋入，它可以顶住支承螺杆轴段上的键槽中，可起到导向及固定作用。调节螺母（3）的下表面与支承座（2）的顶面接触，当旋动调节螺母（3）时，由于螺母M181.5的作用，使支承螺杆作上下移动，当顶部的V型槽接触到工件后，即可用紧定螺钉（1）固定住螺杆。40204支承螺杆14530203调节螺母14520202支承座14510201紧定螺钉1Q235序号代号名称件数材料备注制图（日期）螺旋调节支座图号0200审核（日期）件数123
