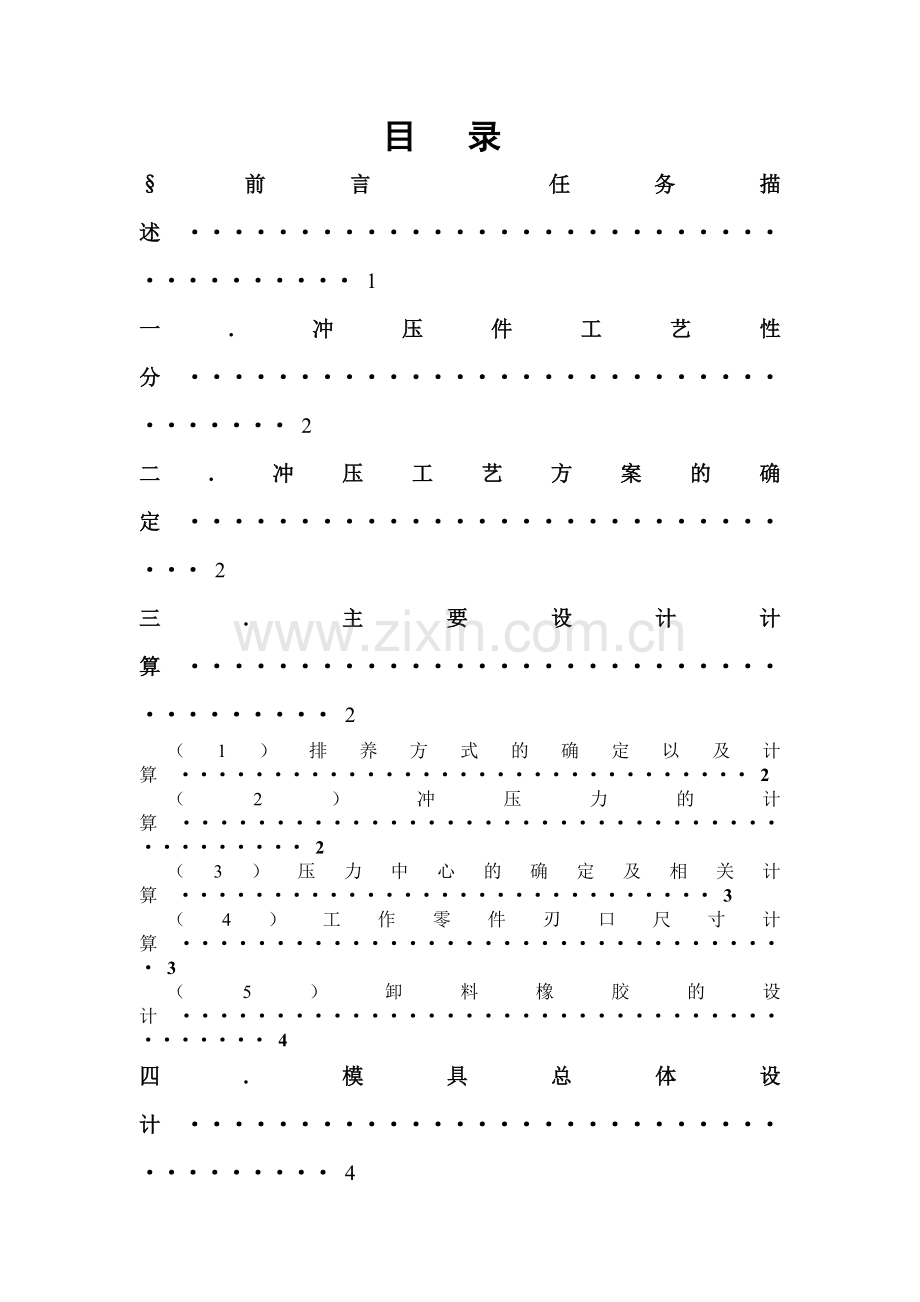

目 录
§前言 任务描述 ····································· 1
一. 冲压件工艺性分 ·································· 2
二. 冲压工艺方案的确定 ······························ 2
三. 主要设计计算 ···································· 2
（1）排养方式的确定以及计算 ······························· 2
（2）冲压力的计算 ········································· 2
（3）压力中心的确定及相关计算 ····························· 3
（4）工作零件刃口尺寸计算 ································· 3
（5）卸料橡胶的设计 ······································· 4
四. 模具总体设计 ···································· 4
（1）模具类型的选择 ······································· 4
（2）定位方式的选择 ······································· 4
（3）卸料，出件方式的选择 ································· 4
（4）导向方式选择 ········································· 5
五. 主要零部件设计 ·································· 5
（1）主要零件的结构设计 ··································· 5
a.落料凸模 ·············································· 5
b.冲孔凸模 ·············································· 5
c.凹模 ················································· 5
（2）定位零件的设计 ······································· 6
（3）导料板的设计 ········································· 6
（4）卸料板部件设计 ······································· 6
（5）模架及其他零部件设计 ································· 6
六. 模具总装图 ······································ 7
七. 冲压设备的选定 ·································· 7
八. 工作零件的加工工艺 ····························· 7
九. 模具的装配 ····································· 8
十．设计小结 ······································· 9
附图 装配图 ········································10
（参考文献）·····························································11
冲裁模设计说明书
冲裁模设计：
根据给定工件图设计冲裁模具。工件尺寸如图所示，料厚t=1, 材料:紫铜; 大批量.
要求: 1.完成模具总装图(3D电子文档);
2.完成总装配图,图纸符合国家制图标准;
3.绘制工程图,图纸符合国家制图标准.
4.编写设计说明书.(A4纸打印)

工件图
工件名称：垫片
工件简图：如图所示
生产批量：大批量
工件材料：紫铜
材料厚度：1 mm

一. 冲压件工艺性分析
此工件只有冲孔和落料两个工序。材料为紫铜，具有良好的冲压性能，适合冲裁。工件结果简单，有2个直径10mm的孔；孔与孔，孔与边缘之间的距离满足要求，工件的尺寸全部为自由公差，可看着IT14级，尺寸精度底，普通冲裁就能满足要求。

二. 冲压工艺方案的确定
该工件包括落料 冲孔 两个基本工序，可有以下三种工艺方案：
方案一：先落料，后冲孔。采用单工序模生产。
方案二：落料—冲孔复合冲压。采用复合模生产。
方案三：冲孔—落料级进冲压。采用级进模生产。
方案一模具结构简单，但需要两道工序两套模具，成本高而生产效率低，难以满足大批量生产要求。
方案二只需一套模具，工作精度及生产效率都比较高，但制造难度大，并且冲压成品件留在模具上，清理模具上的物料影响冲压速度，操作不方便。
方案三也只需要一副模具，生产效率高，操作方便，设计简单，由于工件精度要求不高，完全能满足工件技术要求。
通过对上述三种方案的分析比较，该件的冲压生产采用方案三为最佳。

三. 主要设计计算
（1）排养方式的确定以及计算
设计级进模，先要设计条料排样图。工件图可视为一矩形中间两个孔，直排材料利用率最高。如 图一 所示的排样方法，可减少废料。第一次冲裁使用活动挡料销，然后第二次可用固定挡料销。搭边值取1.5mm，壁厚取2.5mm，条料宽度为65mm，步距为31.5mm，一个步距的材料利用率为88%（计算见 表一）

（2）冲压力的计算
该模具采用级进模，选择弹性卸料，下出件。冲压力的相关计算见 表一
根据计算结果，冲压设备拟选择 J23-25。

图一 排样图

表一 条料及冲压力的相关计算
项目分类
项 目
公 式
结 果
备 注
排 样
冲裁件面积A
A=6530-2
1793

条料宽度B
B=60-22.5
65mm
=1.5mm,
=2.5mm
步距S
S=30+1.5
31.5mm
一个步距的材料利用率
100%=
88%
冲压力
冲裁力F
F=KL=1.32501160
52000N
L=250mm
卸料力
= F=0.0552000
2600N
查表得=0.05
推件力
=F=60.0652000
18720N
取6
冲压工艺总力
= ++
=52000+2600+18720
73320N
弹性卸料
下出件

（3）压力中心的确定及相关计算
通过软件得出压力中心点（0，-8.4）
由以上计算结果可以看出，该工件冲裁力不大， 压力中心偏离坐标原点（0，0）较小，为了便于装配，模具中心仍先在坐标原点。若选用J23-25冲床，C点仍在压力机模柄投影范围内，满足要求。

（4）工作零件刃口尺寸计算
在确定工作零件刃口尺寸计算方法之前，首先要考虑工作零件的加工方法及模具装配方法。结合该模具的特点，工作零件的形状相对较简单,适宜采用线切割机床分别加工落料凸模，凹模，凸模固定板，卸料板，这种加工方法可以保证这些零件各个孔的同轴度，使装配简化。因此工作零件刃口尺寸计算就按分开加工的方法来计算，具体计算见 表二 所示。
表二 工作零件刃口尺寸的计算
尺寸及分类
尺寸转换
计算公式
结 果
备 注
落 料
30

查表得冲裁双面间隙
磨损系数X=0.5，模具按IT14级制造。校核满足

60

36

R15

冲 孔
Φ10　　

孔心距
30
300.26

（5）卸料橡胶的设计
卸料橡胶的设计计算见 表三。选用的4块橡胶板的厚度务必一致，不然会造成受力不均匀，运动产生歪斜，影响模具的正常工作。
表三 卸料橡胶的设计计算
项 目
公 式
结 果
备 注
卸料板工作行程

4 mm
为凸模具凹进卸料板的高度1mm，为凸模冲裁后进入凹模的深度2mm，为凸模修磨量取5mm,取为的25%，选用4个圆筒形橡胶
橡胶工作行程

9 mm
橡胶自由高度

36 mm
橡胶的预压缩量

5.4 mm
每个橡胶承受的载荷

650 N
橡胶的外径D

42 mm
校核橡胶自由高度

满足要求
橡胶的安装高度

30.6 mm

四. 模具总体设计
（1）模具类型的选择
由冲压工艺分析可知，采用级进冲压，所以模具类型为级进模。

（2）定位方式的选择
因为该模具采用的是调料，控制条料的送进方向采用导料板，无侧压装置。控制条料的送进步距采用挡料销初定距，导正销精定距。而第一件的冲压位置可由活动挡料销定距。

（3）卸料、出件方式的选择
因为工件料厚1 mm，相对较薄，卸料力也比较小，故可采用弹性卸料。又因为是级进模生产，所以采用下出件比较便于操作与提高生产效率。

（4）导向方式选择
为了提高模具寿命和工件质量，方便安装调整，该级进模采用对角式导柱的导向方式。

五. 主要零部件设计
（1）主要零件的结构设计
a.落料凸模
结合工件外形并考虑加工，将落料凸模设计成直通式，采用线切割机床加工，2个M8螺钉固定在垫板上，与凸模固定板的配合按H6/m5。总长L可按公式计算： L==15+8+30.6-1=52.6mm
b.冲孔凸模
因为所冲的孔均为圆形，而且都不属于需要特别保护的小凸模，所以冲孔凸模采用台阶式，加工简单，便于装备与更换。见图
c.凹模
凹模采用整体凹模，各冲裁的凹模孔均采用线切割机床加工，安排凹模具在模架上的位置时。要依据计算压力中心的数据，将压力中心与模柄范围内。其轮廓尺寸可按公式计算：
凹模厚度H=kb=0.3x60 mm=18 mm，为了方便橡胶安装，取H=25 mm
凹模壁厚c=（1.5-2）H=37.5-50 mm，取c=40 mm
凹模宽度 B=b+2c=(60+2x40) mm=140 mm 取B=150 mm
凹模长度 L取147.5 mm（送料方向）
凹模轮廓尺寸为147.5mm x150mm x25mm，结构如图所示
图二 落料凸模和冲孔凸模零件图（草图）
图三 凹模零件图（草图）

（2）定位零件的设计
落料凸模下部设置两个导正销，借用工件直径10 mm的的两个孔作为导正孔。导正销采用H7/r6安装在落料凸模端面，导正销导正部分与导正孔采用H7/r6配合。

（3）导料板的设计
导料板内侧与条料接触，外侧与凹模齐平，导料板与条料之间间隙取1 mm，这样就可确定了导料板的宽度，导料板厚度取4 mm，采用45钢制作，热处理硬度为40-45 HRC，用螺钉固定在凹模上。导料板上有活动挡料销凹槽。

（4）卸料板部件设计
a.卸料板的设计
卸料板的周界尺寸与凹模的周界尺寸相同，厚度为8 mm。采用45钢制造，淬火硬度为40-45 HRC。
b. 卸料螺钉的选用
卸料板上设置4个卸料螺钉，公称直径为8 mm，螺纹部分为M6x4 mm。

（5）模架及其他零部件设计
该模具采用对角式导柱模架，导向装置安装在模具对称线上，滑动平稳，导向准确可靠，便于横向送料；以凹模周界尺寸为依据选择模具规格。
导柱分别为28x100，32x100；导套分别为28x42x95, 32x45x95。

上模座厚度取40 mm，上垫板厚度取5 mm，固定板厚度取15 mm，下模座厚度取45 mm；
那么该模具的闭合高度：
==40+5+52.6+25+45-2=165.6 mm
式中：L—凸模长度，L=52.6 mm
H—凹模厚度，H=25 mm
—凸模冲裁后进入凹模的深度，=2 mm
可见该模具闭合高度小于所选压力机J23-25的最大装模高度220 mm，可以使用。

六．模具总装图（见附图）
通过以上设计，可得如图所示的模具总装图。模具上模部分主要由上模板、垫板、凸模3个、凸模固定板及卸料板等组成。卸料方式采用弹性卸料，以橡胶为弹性元件/下模部分由下模座、凹模板、导料板等组成。冲孔废料和成品件均由漏料孔漏出。
条料送进时采用活动挡料销21作为粗定距，在落料凸模上安装2个导正销，利用条料上的孔作为导正销孔导正，以此作为条料送进的精确定距。首次冲压采用活动挡料销，而后用落料孔套在活动挡料销上完成精确定距。

七．冲压设备的选定
通过校核，选择开式双柱可倾压力机J23-25能满足使用要求。
其主要参数如下：
公称压力：250 kN
滑块行程：65 mm
最大闭合高度：270 mm
最大装模高度：220 mm
连杆调节长度：55 mm
工作台尺寸（前后x左右）：370x560 mm
垫板尺寸（厚度x孔径）：50x200 mm
模柄孔尺寸：φ40x60 mm
最大倾斜角度：30°

八.工作零件的加工工艺
本副冲裁模，模具零件的加工的关键在工作零件，固定板以及卸料板，大多数才用线切割加工。冲孔凸模是由车床加工形成， 表四 为冲孔凸模加工工艺过程。

表四 冲孔凸模加工工艺过程
工序号
工序名称
工序内容
工 序 简 图
1
备料
将毛胚锻成原棒Φ15x65

2
热处理
退火

3
车削
按图车削外形

4
热处理
调质

5
磨端面
工作端留单边余量0.3

6
磨削
精磨外圆端面至尺寸

7
钳工精修
全面达到要求
检 验

九.模具的装配
根据级进模装配要点,本模具的装配选凹模为基准件,先装下模,再装上模。并调整间隙,试冲,返修。具体装配见 表五 所示。
表五 垫片级进模装的配
序 号
工 序
工 艺 说 明
1
凸模、凹模
预配
①装配前仔细检查凸模形状及尺寸及凹模形孔，凸凹模的形状、尺寸，是否符合图纸要求尺寸精度、形状
②将各凸模分别与相应的凹模、凸凹模孔相配，检查其间隙是否加工均匀，不适合的应重新修磨或更换。
2
凸模装配
以凹模孔定位，将凸模分别压入凸模固定板的形孔中，并挤紧牢固
3
装配下模
①下模座上划中心线，按中心预装凹模、导料板；
②在下模座、导料上用已加工好的凹模分别确定其螺孔的位置，并分别钻孔，攻丝；
③将下模座、导料板、凹模、活动挡料销、弹簧装在一起，并用螺钉紧固，打入销钉
4
装配上模
①在已装好下模上放等高的垫铁，再在凹模中放入0.12mm的纸片，然后将凸模与固定板组合装入凹模2预装下模座；
②预装上模座，划出与凸模固定板相应螺孔、销孔位置并钻铰螺孔、销孔；
③用螺钉将固定板组合、垫板、下模座连接在一起，但不要拧紧；
④将卸料板套装在已装入固定板的凸模上，装上橡胶和卸料螺钉，并调节橡胶预压缩量，使卸料板高出凸模下端约1 mm；
⑤复查凸模、凹模间隙并调整合适后，紧固螺钉；
⑥安装导正销钉
⑦切纸检查，合适后钻销钉孔，打入销钉
5
试冲与调整
装机试冲并根据试冲结果作相应的调整

十．设计小结
经过几个礼拜的辛苦奋斗，使我对模具有了更多的认识，也得到了更多的经验。反反复复的查表和修改，依旧乐此不疲，让我对一些错误有了深刻的印象。
设计过程是烦琐的，首先用UG做的三维零件图—再装配；然后转变成CAD的平面图，然后再做装配图；尤其是设计说明书 最是麻烦，也是修改最多次的地方，不但要保证内容正确，还要让页面显的清楚，整齐，明了； 这次小小的设计也是一次很好的历练，让我意识到，做什么事情都不是那么简单，要搞好设计不但需要 广泛的理论知识，还有 熟练的软件使用和操作，今后还有更多复杂的模具考验我，有了这次经验，或许能解决不少难题。

附图 垫片级进模装配图
1—下模座 ；2—导柱；3—导正销；4—导套；5—凸模固定板；6—上垫板；7—上模座；
8—卸料螺钉；9—模柄；10—圆柱销；11—紧固螺钉；12—冲孔凸模；13—落料凸模；
14—弹簧橡胶；15—卸料板；16—凸模；17—紧固螺钉；18—圆柱销；19—紧固螺钉
20—挡料销；21—活动挡料销；22—导料板
