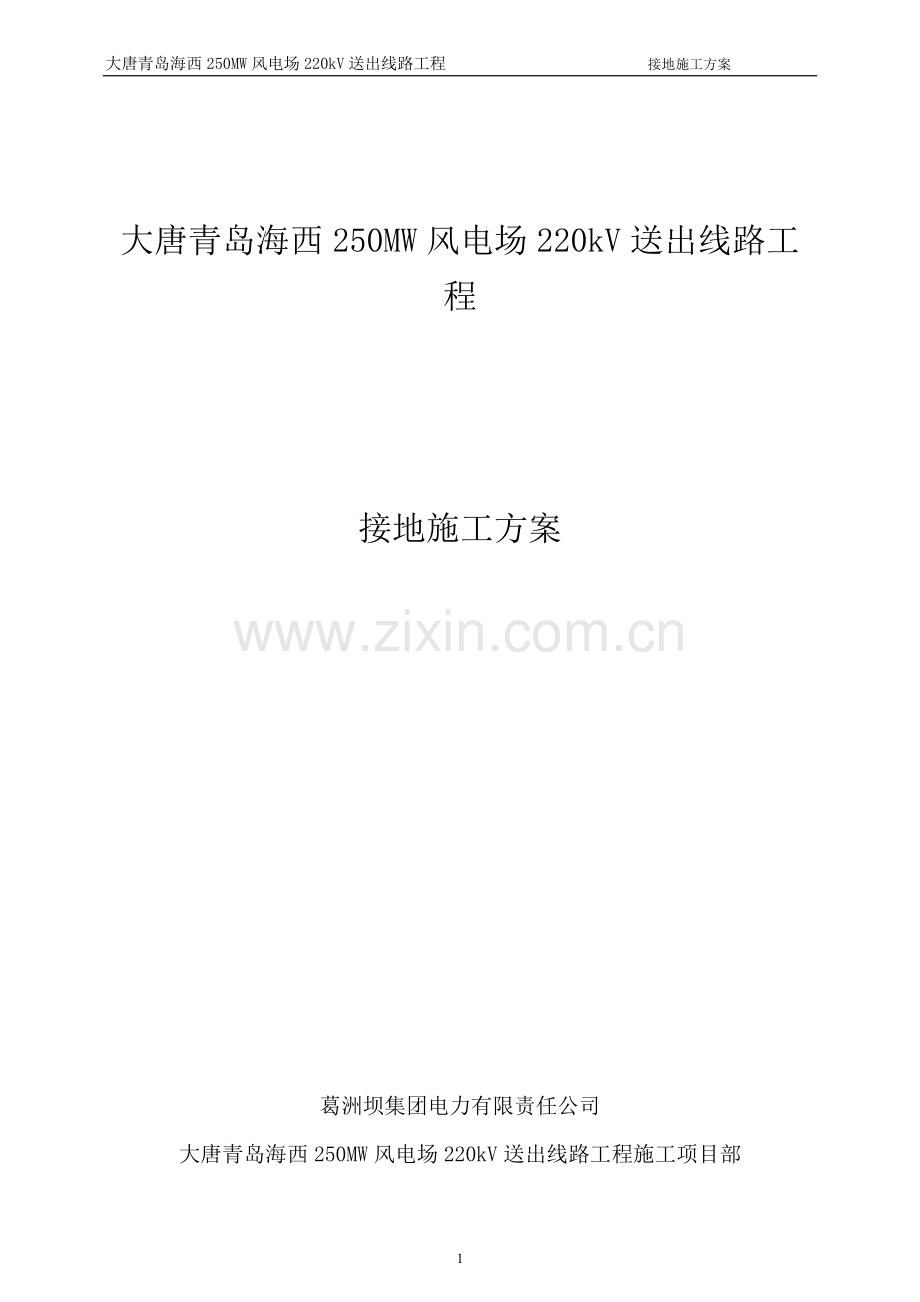

大唐青岛海西250MW风电场220kV送出线路工程

接地施工方案

葛洲坝集团电力有限责任公司
大唐青岛海西250MW风电场220kV送出线路工程施工项目部

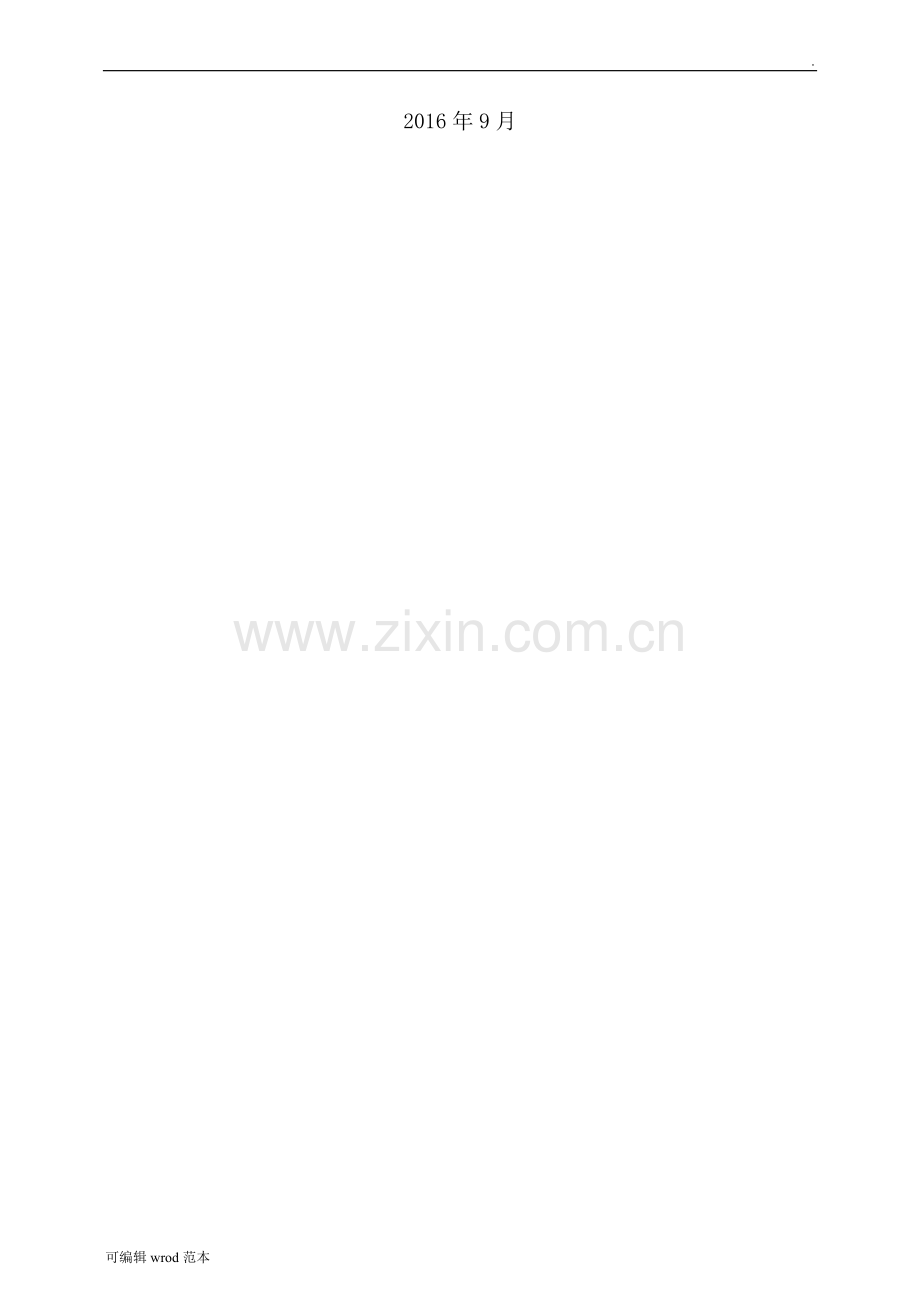

2016年9月
目 录
一、工程概况及施工说明……………………………………1
二、接地施工要求……………………………………………1
三、接地装置施工详图………………………………………3
四、接地电阻测量……………………………………………3
五、接地装置质量等级评定标准及检查方法………………6
六、接地施工材料……………………………………………7
一、工程概况及施工说明：
本工程为大唐黄岛海西风电场25万千瓦风力发电机组接入系统工程一标段，是从青岛大唐海西风电场220KV升压站至琅琊500kV，220kV出线间隔全线双线单路单回路架设，线路全长7.66km，其中架空线路7.3km，电缆0.36km。架空线路选用LGJ-400/35型钢芯铝绞线，地线采用24芯OPGW复合式光缆，电缆选用YJLW03-Z128/220KV-1×2500mm²单芯铜芯交联聚乙烯绝缘铅护套电力电缆。架空全线采用角钢铁塔，共使26基用铁塔（含1号双回路终端塔）。
接地装置地下部分采用Φ12圆钢；接地装置铁塔引下线用Ф12×2.5m镀锌圆钢4根，共10m.接地圆钢的连接采用搭接方式，焊缝长度不小于72mm，双面焊缝，引上线及联板加工焊好后镀锌。
（施工图号37-SA12171S-D0202-01、37-SA12171S-D0202-02、37-SA12171S-D0202-03）。
二、接地施工要求：
（一） 、普通接地装置施工要求
1、接地装置距基础边沿按1米考虑，可适当调整，接地装置配置明细表中接地装置为预测装置，施工时S随塔基尺寸不同而定，S变化时应调整L,使其总长度不变。
2、埋深H规定如下：平地、丘陵地区不小于0.8m；地表为土质的山区不小于0.6m；地表为岩石的山区不小于0.5m;且均不小于耕作深度。
3、本接地接地装置施工土方按埋深0.8m，宽0.5m计算。
4、接地圆钢的连接的采用搭接方式，焊缝长度不小于72毫米，双面焊缝。引上线及联板加工焊好后镀锌。
5、本接地装置适用于腐蚀不严重的非居民区。
6、应实测每一基接地装置的接地电阻，测量方法按《交流电气装置的接地设计规范》GB/T50065-2011执行，测量接地电阻时应于地线绝缘。
7、如果测量电阻值达不到要求，应延长射线（圆铁）直至工频电阻R值满足要求时为止，但每根射线长度不超过60m；
8、本工程每基另加材料80×4×120联板4块，M16×50镀锌螺栓、M16 GB41-76镀锌螺母、防卸碗及16GB95-76镀锌垫圈各8个。接地引下线采用Φ12×2.5镀锌圆钢4根，共10m。
9、用于插入式角钢时，引上线应平行主材，避开斜材连板并保持顺直。
10、初始安装时接地联板的两个孔均通过螺栓与塔腿相连。
11、塔位附近有地下光缆、光缆、输油管道、天然气管道等障碍物时，接地装置射线需朝远离障碍物的方向敷设。
（二） 、TDM接地装置施工要求
1、本接地形式的设计是参考GD系列低阻模块的参数计算的接地电阻，规格为GD-04Y-3M150,为保证降阻效果，施工时注意参考厂家说明。
2、埋设深度
2.1水平方向：一般平地及耕种地区0.8m,山地0.6m,沟底应基本平整，与坡度较大，自然条件差自然条件差的岖峭地形，射线上的模块允许斜向安装。
2.2垂直方向：一般平地及耕种地区0.8m，山地0.6m,沟底应基本平整。
3、方环须沿基础塔腿水平布置，接地装置方环尺寸S可根据具体使用铁塔根开大小，而适当进行增减，但接地圆钢的总长度不得减少。
4、接地引下线与接地方框均采用Ф12圆钢，连接采用焊接方法，焊接应符合电气焊接规范要求，焊接部位采用防腐处理。
5、模块焊接方式
5.1水平方向：模块与水平接地极采用电气焊接，焊接处理方法参照厂家说明，并在焊接部位做防腐处理。
5.2垂直方向：模块与接地体连接采用采用双面焊接，焊接处理方法参照厂家说明。
6、接地沟应清除杂物，沟底平整，回填土应捣碎、弄细、填紧、夯实，回填土中不得有大块石，避免雨水冲刷。
7、模块回填采用泥浆或细（沙）土填实，以利泄流。
8、焊缝处应清除焊渣后采用沥青涂刷，充分做好防腐处理。
9、垂直方向模块的钻孔直径不应小于300mm，深度不应小于1.2m，钻孔位置应远离基础方向，应避开基础至少1m.
10、模块应符合《土壤环境质量标准》（GB1561B-1995）二级标准。
11、如果测量电阻达不到要求，水平方向可在射线上增加模块，垂直方向可在方环上增加模块。
12、本工程每基另加材料80×4×120联板4块，M16×50镀锌螺栓、M16 GB41-76镀锌螺母、防卸碗及16GB95-76镀锌垫圈各8个。接地引下线采用Φ12×2.5镀锌圆钢4根，共10m。
13、用于插入式角钢时，引上线应平行主材，避开斜材连板并保持顺直。
14、初始安装时接地联板的两个孔均通过螺栓与塔腿相连。
15、其他说明参考《普通接地装置施工图》（37-SA12171S-D0202-01）。

三、接地装置施工图

普通接地装置施工图（详施工图号37-SA12171S-D0202-01）

TDM接地装置施工图（水平） TDM接地装置施工图（垂直）
（ 详施工图号37-SA12171S-D0202-02） （详施工图号37-SA12171S-D0202-02）

四、接地电阻测量：
（一）、接地电阻测量注意事项：
1、测量时应掌握被测杆塔接地装置的施工资料，熟悉被测杆塔接地装置的情况。
2、为了适应野外作业，所选仪表要求体积小，重量轻，且精度满足工程需要。
3、测量接地电阻时，测量线的布线方向不能与高压架空线路平行，尽可能与线路垂直，避免电磁干扰。
4、布线也不能与距离接近的河道、湖塘、地下金属管道平行。
5、测量用的电流线与电压线截面积一般不小于1~1.5mm2。
6、采用直线型布线，应取电流接地棒到杆塔塔脚距离为接地体最长射线的4倍，取电压接地棒到杆塔塔脚距离为接地体最长射线的2.5倍。
7、测量时要将人工接地装置与杆塔连接卸开，不得与杆塔接触。
8、被测量的射线长度大、根数多的杆塔接地装置，电流接地棒到杆塔塔脚的距离切忌偏小。
9、辅助接地棒由直径不小于0.5cm的铁棒制成，测量时接地棒埋入的深度一般不小于0.5m。
10、接地电阻测量避免在雨天，一般在雨后三天进行测量。
11、所测的接地电阻值应根据当时的土壤干燥、潮湿情况乘以季节系数（一般取1.3～1.6），干燥情况下取1.3，潮湿情况下取1.6。
（二）、接地电阻测量方法（ZC-8型接地摇表接线和布置）
1、先将接地引下线与铁塔连接螺栓松掉，使接地引下线不与铁塔接触；
2、测量时将接线端钮（C2、P2端用联片连接组成）与接地引下线连接；
3、按图布置将电压极（P1接线端）、电流极（C1接线端）接地铁棒打入地下0.5m左右；

4、连线接好后，检查摇表检流计指针是否在零位，否则用调零旋钮将指针调到零位；
5、将摇表倍率旋钮放在最大位置处，慢慢摇动摇柄，同时旋动“测量标度盘”使检流计指针指在零位，当检流计指针接近平衡时，可加速摇动摇柄，使其达到每分钟120转，调整“测量标度盘”使指针指与零位，如“测量标度盘”读数小于1时，应改变倍率重新摇测；
6、检流计指针平稳后，“测量标度盘”的读数乘以倍率旋钮处的倍率，即为所测的接地电阻值（该值应考虑季节系数）。
（三）、土壤电阻率测量（ZC-8型接地摇表接线和布置）
1、 测量时将C2、P2接线端联片拆开，按下图布置，同接地电阻测量步骤相同，测取电阻值；

2所测的电阻值按下式计算，可得出土壤电阻率。
ρ＝2πaR
ρ—被测的土壤电阻率 Ω•m
R —所测的电阻值 Ω
а—电极间的距离 m ，一般取4～7m

五、接地装置质量等级评定标准及检查方法

接地装置施工检查及评级记录表

杆塔号

施工日期
年 月 日
气候
测量时
前一天
检测日期
年 月 日

序号
性
质
检查(检验)项目
评级标准(允许偏差)
检查结果
评级
合格
优良
1
关键
接地装置型式
实际型式≥设计型式

2
关键
接地体规格、数量
符合设计要求

3
关键
接地电阻值
符合设计要求
比设计值小5%

4
关键
接地体连接
符合《规范》第8.0.5条

5
重要
接地体防腐
符合设计要求

6
重要
接地体敷设
符合《规范》第8.0.3条
平整不易冲刷

7
重要
接地孔深度
符合设计要求
>设计值

8
重要
接地孔直径
符合设计要求
>设计值

9
重要
接地孔布置
符合设计要求

10
重要
接地体埋深
符合设计要求
>设计值

11
重要
回填土
符合《规范》第4.0.10条
无沉陷,防沉层 整齐美观

12
外观
接地引下线安装
符合设计要求
牢固、整齐、美观

接地装置实际敷设简图
受 电 侧

送 电 侧

备注
测量接地电阻值时的季节系数为
评级

六、接地施工材料
6.1普通接地装置材料表
土壤电阻率
允许电阻（Ω）
型号
水平接地极
S(m)
L(m)
总长度 m
总重量 kg
土方量
m3
100Ω-m
10
TF1

Φ12圆钢
15
0
60
53.31
24.0
TF1A
同TF3A
300Ω-m
15
TF3
15
2
60.42
27.2
27.2
TF3A
20
0
80
71.8
32.0
500Ω-m
15
TF5
15
13
112
99.52
44.8
TF5A
20
8
112
99.52
44.8
1000Ω-m
20
TF10
15
26
164
145.61
65.6
TF10A
20
21
164
145.61
65.6
2000Ω-m
25
TF20
15
50
260
231.00
104.0
TF20A
20
45
260
231.00
104.0
2000Ω-m以上
30
TDM
参见《TDM接地装置施工图（水平）》
6.2 TDM接地装置材料表
6.2.1 TDM接地装置（水平）材料表

接地装置型号
TDM1
TDM2
接地级
规格
Φ12圆钢
Φ12圆钢
数量（m）
140
160
重量
124.4
142
Φ12接地引下线（m/基）
10
10
组合接地极
型号
GD-04Y-3M150
单重（k g）
33
33
数量（个）
12
16
土石方量（m3）
68.5
73.2
6.2.2 TDM接地装置（垂直）材料表

接地装置型号
TDM3
水平方环
规格
Φ12圆钢
Φ12接地引下线（m/基）
10
Φ12接地方环（m/基）
80（重71kg）
组合接地极
型号
GD-04Y-3M150
单重（k g）
33
每边用量（m）
1×3
接地极间距（m）
4
土石方量（m3）
32.5
