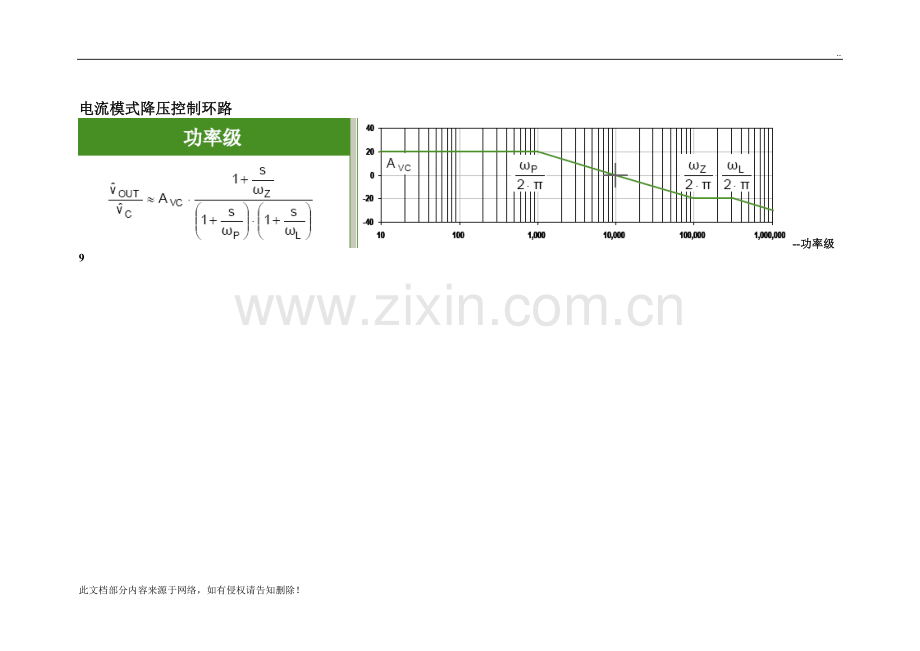

电流模式降压控制环路
--功率级
9
--电流模式升压模型
10

---误差放大器
11

电压模式降压– Type III 补偿
与低 ESR输出电容器配合使用
• 选择一个大的 RFBT 阻值，介于 2 kΩ 和 200 kΩ 之间• 设定中频段增益 AVM 以实现目标带宽：ωC = 2·π·FC
• 设定 ωZEA 和 ωFZ = 输出滤波器共轭复极点 ωO• 设定 ωFP = 输出滤波器零点 ωZ• 设定 ωHF = ½ 开关频率： ωHF = 2·π·FSW/2
14
误差放大器考虑因素
 需要关注的是：误差放大器必须驱动的阻抗；误差放大器的带宽；误差放大器的开环增益；LC 滤波器的 Q 值
环路测量方法
 测量选项
1: 瞬态响应测试 ----------简单易行，无需专用设备
2: 伯德图 ----------------需要网络分析仪以获得完整的曲线图，可利用普通的测试设备获得关键性的数据点
负载阶跃分析
瞬态测试 负载阶跃实例 伯德图与瞬态
15

伯德图与瞬态响应对比案例四 –不稳定的稳压器 ° fC = 27 kHz, PM = 8 8° 不稳定的稳压器 每格 100 mV AC 耦合 VOU T I OU T 400 mA
18
