r射线检测安全距离.doc

.
按标准GBZ 132—2008《工业γ射线探伤卫生防护标准》第6.1条将探伤工作场所划分为控制区和监督区，控制区边界的空气比释动能率应低于15μGy·h-1，监督区边界的空气比释动能率应低于2.5μGy·h-1。探伤工作场所之外为公众区(安全区)。
γ射线作业安全防护计算
辐射防护计算公式:Rx2=A·Kr/(P·2δ0/T1/2)
式中 Rx----防护距离,m
A----源活度,Bq (1Ci=37GBq)
Kr----常数,32.9×10-16C·m2/h·kg·Bq
P----公众安全剂量值,≤2.5μGy·h-1 (6.45×10-8C·kg-1·h-1)
----操作人员安全剂量值,≤15μGy·h-1 (3.86×10-7C·kg-1·h-1)
δ0----屏蔽厚度,mm
T1/2 ----半价层,mm
安全计算1：A=20Ci,无屏蔽时δ0=0，
公众安全距离Rx=√（20×37×109×32.9×10-16/6.45×10-8）=195m
操作人员安全距离Rx=80m
即以半径为80m所包围的区域为控制区，以半径为80m至195m之间所包围的环行区域为监督区。考虑现场实际情况，操作时必须有屏蔽物体，可用计算法或者计量仪实际测量划分区域。

安全计算2：A=30Ci,无屏蔽时δ0=0，
公众安全距离Rx=√（30×37×109×32.9×10-16/6.45×10-8）=239m
操作人员安全距离Rx=98m

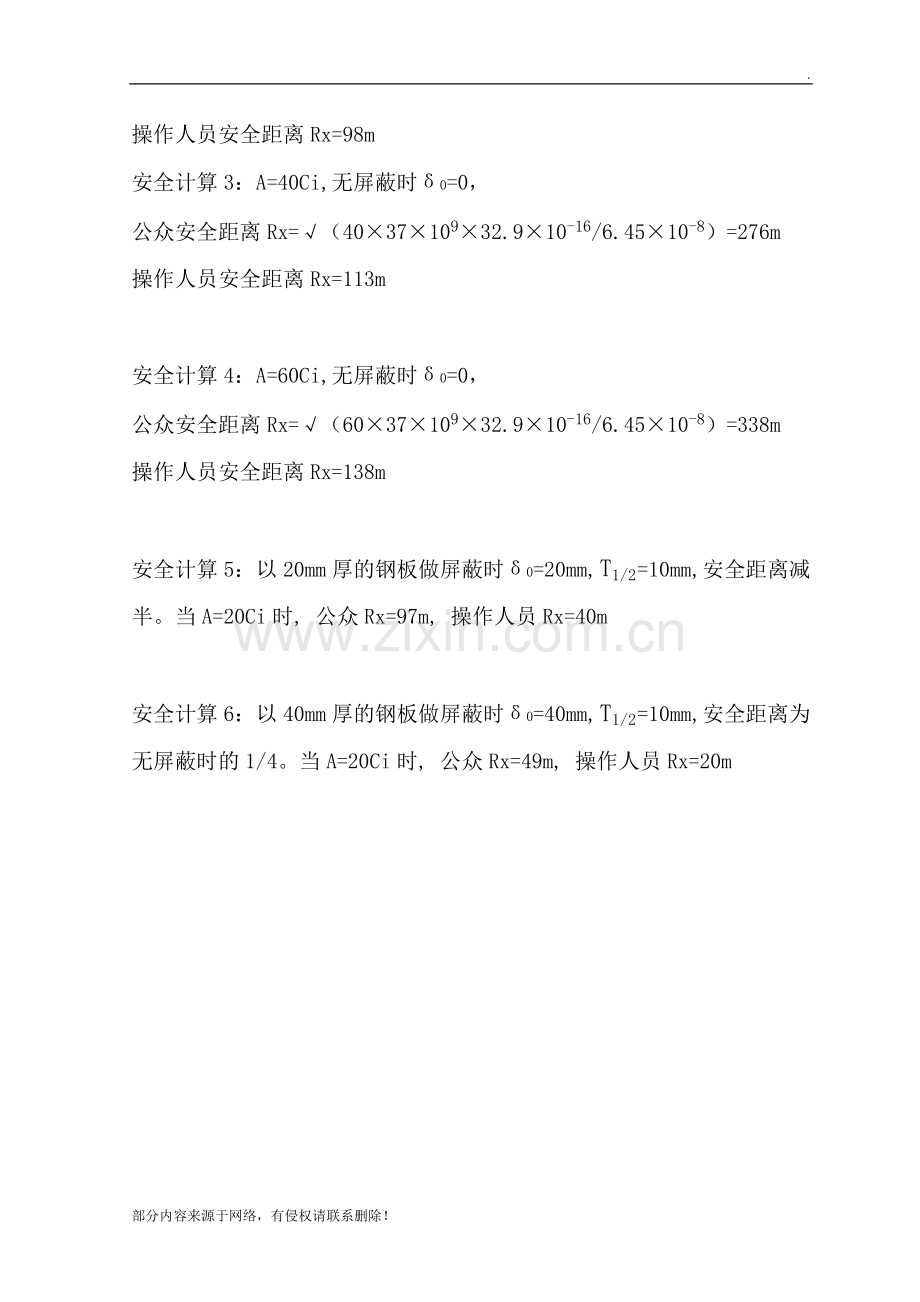

安全计算3：A=40Ci,无屏蔽时δ0=0，
公众安全距离Rx=√（40×37×109×32.9×10-16/6.45×10-8）=276m
操作人员安全距离Rx=113m

安全计算4：A=60Ci,无屏蔽时δ0=0，
公众安全距离Rx=√（60×37×109×32.9×10-16/6.45×10-8）=338m
操作人员安全距离Rx=138m

安全计算5：以20mm厚的钢板做屏蔽时δ0=20mm, T1/2 =10mm,安全距离减半。当A=20Ci时, 公众Rx=97m, 操作人员Rx=40m

安全计算6：以40mm厚的钢板做屏蔽时δ0=40mm, T1/2 =10mm,安全距离为无屏蔽时的1/4。当A=20Ci时, 公众Rx=49m, 操作人员Rx=20m
