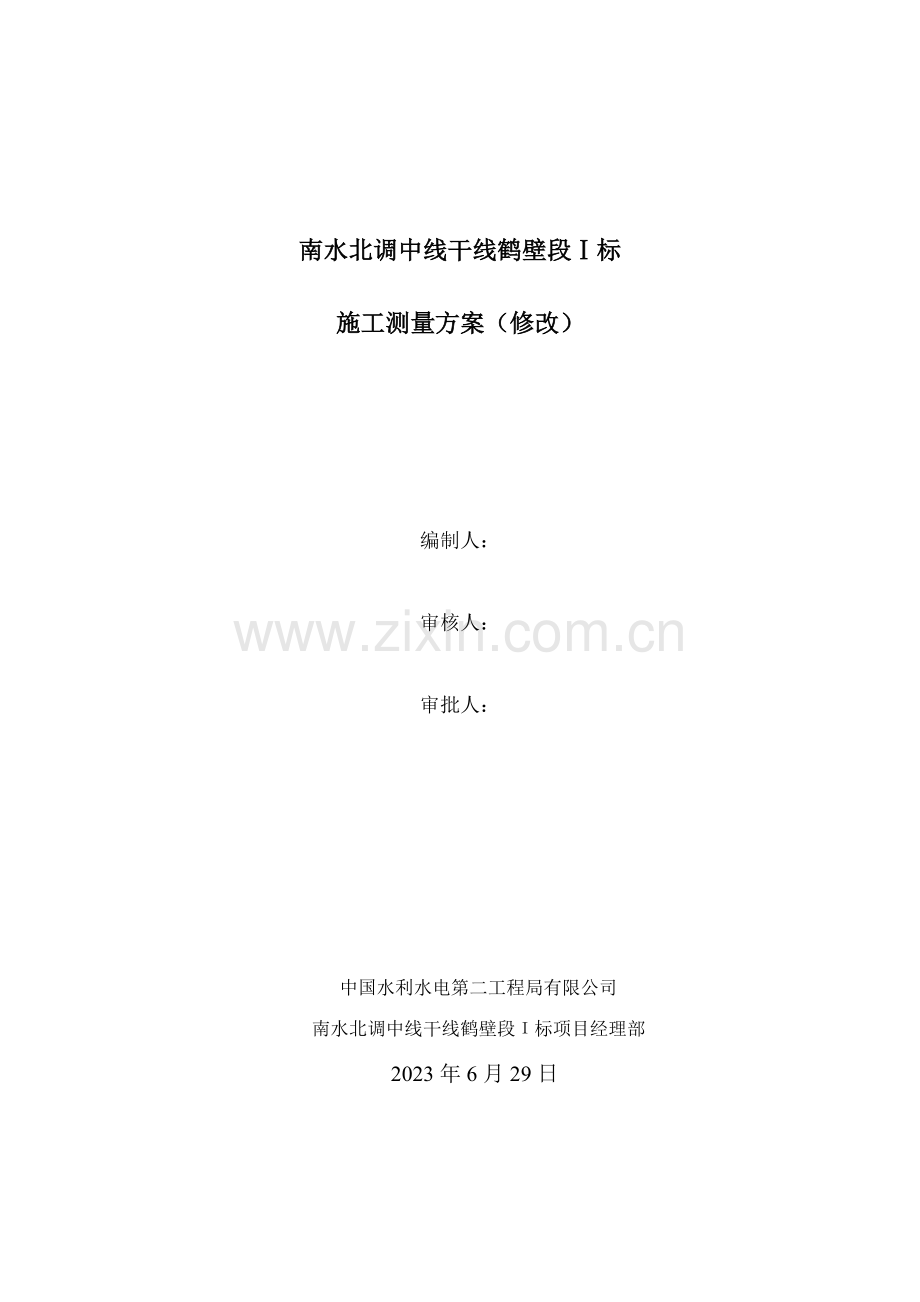

南水北调中线干线鹤壁段Ⅰ标
施工测量方案（修改）

编制人：

审核人：

审批人：

中国水利水电第二工程局有限公司
南水北调中线干线鹤壁段Ι标项目经理部
2023年6月29日

第一章 编制依据
本次测量方案的编制依据重要有：
1、南水北调中线一期工程总干渠黄河北～羑河北段鹤壁段Ⅰ标交桩记录；
2、南水北调中线一期工程总干渠黄河北～羑河北段鹤壁段设计文献；
3、南水北调中线一期工程总干渠黄河北～羑河北段鹤壁段Ⅰ标施工组织设计；
4、现场勘查情况；
5、《南水北调中线干线工程施工测量实行规定》中关于施工测量的相关规定；
6、《水利水电工程施工测量规范（SL52-93）》；
7、《国家三四等水准测量规范(GB12898-91) 》；
8、南水北调中线一期工程总干渠黄河北～羑河北段鹤壁段Ⅰ标协议书；
9、南水北调中线一期工程总干渠黄河北～羑河北段鹤壁段Ⅰ标招投标文献；
10、《工程测量规范》GB50026-2023；
11、我公司质量保证手册及程序文献；
12、同类型工程测量施工经验。
第二章 工程概况
1、鹤壁段整体概况
鹤壁段是南水北调中线一期工程总干渠Ⅳ渠段（黄河北～羑河北）的组成部分，位于Ⅳ渠段的北部，黄羑段总共分有9个设计单元，鹤壁段是第8段。地区上属于河南省鹤壁市的新市区和淇县。渠段南起自沧河渠倒虹吸出口导流堤末端，与总干渠新乡和卫辉段终点相连接，终点接汤阴段的起点，位于鹤壁与汤阴的交界处，全长30.833km。起点总干渠设计桩号为Ⅳ144+600，坐标x=3936612.344、y=509266.568；终点设计桩号为Ⅳ175+432.8，坐标x=3961790.054、y=525191.963。
2、鹤壁段Ⅰ标概况
本标段为鹤壁段第一施工标段，设计桩号为Ⅳ144+600～Ⅳ155+600，渠段长度为11km，均为明渠，标段内共有各种建筑物23座，其中：左岸排水倒虹吸9座，渠渠交叉2座、分水口门1座、公路桥8座。
重要工作内容有：渠道、左排倒虹吸、渠渠交叉、分水闸及公路桥、生产桥。
本标段为全明渠段，无占水头的交叉建筑物。
3、渠道工程概况
渠道为梯形断面，设计渠底宽度为19m，渠底高程90.061～89.668m，渠道内一级边坡为1：2.0，一级马道（堤顶）宽5.0m，外坡1：2.0～1：1.5，渠道纵比降为1/28000。全渠段采用混凝土衬砌，渠坡厚度10cm，渠底厚度8cm。混凝土衬砌强度等级为C20，抗冻标号F150，抗渗标号W6。全渠段采用复合土工膜防渗。在渠底及渠坡防渗复合土工膜下均铺设保温板防冻层。
鹤壁段黄土状土分布总长度28.23km。其中不具湿陷性的黄土状土分布总长为2.98km；具轻微湿陷性的黄土状土分布总长为3.83km；具中档湿陷性的累计分布总长度12.43km；具中档强烈湿陷性的累计分布长度8.99km。根据招标文献，本标段湿陷性黄土需进行解决的渠段长6.67km，其中采用强夯法解决渠段长5.066km，采用重夯法解决渠段长1.604km，采用土挤密桩解决渠段长0.4km。
在渠道开口线与永久占地线之间设有截（导）流沟、防洪堤、林带。截流沟纵比降根据地形拟定，为防止冲刷，截流沟在纵比降较陡，流速大于不冲流速的沟段用于砌石护砌，护砌厚度0.3m；导流沟采用浆砌石护砌，护砌厚度0.3m。
第三章 测量准备
1、测量组
为保证测量工作的顺利开展和测量精度满足施工需要，项目成立的施工测量组，人员组成如下：
组长：郭建忠
副组长：张 军
成员：王中青、李燕杰、高 杰、李东涛、路 新、李小云、刘子昌、姚新民
序号
姓名
职称
职务
岗位专业
1
郭建忠
测量技师
测量负责人
水利水电工程
2
王中清
测量技师
测量员
水利水电工程
3
高 杰
助理工程师
测量员
工程管理
4
李东涛
助理工程师
测量员
水利水电工程
5
李小云
助理工程师
测量员
水利水电工程
6
路 新
助理工程师
测量员
水利水电工程
7
李燕杰
助理工程师
测量员
工民建
8
刘子昌
助理工程师
测量员
水利水电工程
9
姚新民
助理工程师
测量员
水利水电工程
10
陈建文
工程师
测量员
水利水电工程
11
张 军
工程师
测量副组长
城建
由于施工需要，我项目部测量组提成两个测量小组：
第一小组组长： 郭建忠
成员：李燕杰、路 新、李小云、刘子昌
第二小组组长： 陈建文
成员：王中青、李东涛、高 杰、姚新民
2、拟投入的测量仪器
为本工程施工测量的顺利实行，并保证测量数据准确，项目部根据测量工作的具体需求，配置了以下的测量设备：
拟投入的测量仪器设备表
序号
名称
型号
数量
测量精度
厂家
1
全站仪
GTS-602
1台
2″
拓普康
2
全站仪
GTS-752
1台
2″
拓普康
3
全站仪
DZQ22-D
1台
2″
北京博飞
4
水准仪
DZS1
3台
/

5
水准仪
DZS3-1
1台
/
北京博飞
6
水准仪
RT-G2
1台
/
拓普康
7
经纬仪
TDJ2-E
1台
/
北京博飞
8
经纬仪
TDJ6-E
1台
/
北京博飞
9
塔尺
5m
2套
/
北京博飞
10
钢卷尺
50m
2把
/

11
双面水准尺
3m
4根

12
尺垫
/
4个

13
GPS
静态
4台
/
广州中海达
14
GPS
动态
2台

广州中海达
3、技术准备
1、仔细阅读施工图纸，对图纸中的关键点、线进行审核；
2、认真审查设计交桩点，对交桩点做到心中有数，复核相关数据；
3、按照分阶段、由粗到细的原则规划施工控制网，拟定各个阶段的测量精度和测量顺序；
4、对投入的仪器设备进行测量的检查，保证测量工作的顺利开展；
5、编制施工测量方案并已审批。
4、测量施工阶段的划分
第一阶段：进场后一方面跟业主、监理、设计取得联系，进行设计交桩工作；
第二阶段：准备测量仪器对设计交桩点进行复测，并把复测结果报监理审批；
第三阶段：在复测结果对的且监理审批批准的情况下，进行控制点的设立；
第四阶段：对已交场地进行地形地貌测量，并分阶段把测量成果报监理审核；
第五阶段：对渠道中心线、开挖上下口控制线进行测量放样；
第六阶段：分建筑物进行细部测量工作。
第四章 复测及控制网的加密
平面控制采用GPS进行控制网加密，以业主提供的C级GPS控制点为依据，进行做D级GPS控制点进行加密工作，同时将业主提供的建筑物D级GPS点做为加密点进行校核测量。采用4台GPS静态设备进行施测。高程控制网依据业主提供的二等水准点为依据，采用三等水准测量方法进行施工控制网施测工作，采用DS1水平仪进行施测，作为本标段施工控制网。
一、控制网布设
1、选点、埋桩
选点位置分布于渠两侧，百米规划占地范围内，平均200米埋设一水泥桩。
点位分布成三角形，最大边长<600米，最短边长>200米。
选取仰角15度内无遮挡的空旷地区。远离高压线，发射塔至少500米位置埋桩。
水泥桩高50CM，深埋60CM，浇注水泥凝固一天后使用。
通过GPS定位找到埋桩的大体位置精度在3米以内。
2、观测
（1）观测设备投入：
中海达双频GPS四台，型号V8。
精密基座4个，脚架4个，卷尺4个。
（2）观测方法：
加上已知点共43个点位，同步观测。
四台双频GPS观测时间控制在50分钟以上。
采用边连式观测，每次移动两台GPS。不移动的GPS不关机。
架设时量取四个方向仪器高，求得均值。
观测结束后再次量取仪器高，核对点位是否移动。
（3）平差报告及使用软件：
按照D级控制网精度规定进行平差，出具体平差文本报告。
使用HD2023全球版后解决软件结算。
网图见后附图。
二、、高程控制网施测
1、高程控制点布设与GPS网点共用同一标记点。
2、水准测量采用三等水准测量方法测定，重要技术规定应符合GB50026-2023表4.2.1的规定：
等级
每千米
高差全中
误差
（mm）
路线
长度
（㎞）
水准仪
型号
水准尺
观测次数
往返较差、符合或
环线闭合差
与已知
点联测
符合或
环线
平地
（mm）
山地
（mm）
三等
6
≤50
DS1
因瓦
往返各
一次
往一次
12√L
4√n
DS3
双面
往返
各一次

3、水准观测重要技术规定应符合表4.2.4的规定
等级
水准仪
型号
视线长度（m）
前后视的
距离较差（m）
前后视的距离较差累积（m）
视线离地面最低高度（m）
基、辅分划或黑、红面读数较差（mm）
基、辅分划或黑、红面所测高差较差（mm）
三等
DS1
100
3
6
0.3
1.0
1.5
DS3
75
2.0
3.0
4、水准网平差按最小二乘法进行平差，出具体平差结果。
第五章 渠道中线、边线放样
在控制点加密工作完毕后，根据控制点的布置，立即着手进行渠道中线 开挖边线及征地边线的测量放样工作。
1、渠道中线放样：根据施工图纸，计算渠道中心线重要控制点的坐标和参数，采用全战仪从最近点进行引测，并设立临时木撅，并撒灰线。
2、开挖线放样：根据渠道中心线，采用拉钢尺的办法对开挖边线进行放样，开挖边线重要控制开挖下口线和开挖上口线，并撒灰线标示。
3、建筑红线（边线）的放样：根据渠道中心线，放征地范围的边线，并立木撅、撒灰线。
4、放样过程中对所放完的中边桩点及时进行校核，在全站仪移站前要从新定向以做校核。仪器移至下一站后对前一站所放点进行重新校核，具体技术规定按DL/T5173-2023及SL52-93相关规定执行。
第六章 地形、地貌测量
1、在施工控制网加密工作结束后，为给建筑物细部位置放样和土方开挖提供依据，以及更加精确地反映出本地的地形，即可开展对已移交场地的地形、地貌测量工作。
2、地形、地貌的测量采用全站仪及GPS－RTK进行。
（一）、全站仪
（1）选用相应等级精度的全站仪以达成控制测量的规定。
（2）测量前对仪器按规定进行检定、校准；出发前检查仪器电池的电量。
（3）由于本工程地形地貌测量涉及很多技术工作，所以要严格控制地形地貌测量的准确性，参照工程测量规范（GB 50026-2023）中的表5.1.5-4及5.3测绘方法与技术规定：
表5.1.5-4地形点的最大点位间距（m）
比例尺
1：500
1：1000
1：2023
1：5000
一般地区
15
30
50
100
水域
断面间
10
20
40
100
断面上测点间
5
10
20
50

5.3.1-3采用全站仪现场测记之后进行数据传输至电脑，并以常用数据格式进行数据整理。
5.3.3当布设的控制点不能满足测图需要时，可采用极坐标方法增设少量测站点。
5.3.4全站仪测图的仪器安顿及测站校核，应符合下列规定：
1、仪器的对中偏差不应大于5mm仪器高和反光镜高的量取应精确至1mm。
2、应选择较远的图根点作为测站定向点，并施测另一图根点的坐标和高程，作为测站检核。检核点的平面位置较差应不应大于图上0.2mm，高程较差应不应大于基本等高距的1/5.
3、作业过程中和作业结束前，应对定向方位进行检查。
5.3.5全站仪测图的测距长度，不应超过表5.3.5的规定。
表5.3.5全站仪测图的最大测距长度
比例尺
最大测距长度（m）
地物点
地形点
1：500
160
300
1：1000
300
500
1：2023
450
700
1：5000
700
1000
（二）GPS－RTK
(1) 采用GB50026-2023工程测量规范
5.3.10测区的控制点成果及GPS测量资料。
5.3.12转换参数的应用，应符合下列的规定
1、转换参数的应用，不应超越原转换参数的计算所覆盖的范围，且输入参考站点的空间直角坐标，应与求取平面和高程转换参数时所使用的原GPS网的空间直角坐标成果相同，否则，应重新求取转换参数。
2、使用前，应对转换参数的精度、可靠性进行分析和实测检查。检查点应分布在测区的中部和边沿。检测结果，平面较差不应大于5cm，高程较差不应大于30√D mm（D为参考站到检查点的距离，单位为㎞ ；超限时，应分析因素并重新建立转换关系。
3、对于地形趋势变化明显的大面积测区，应绘制高程异常等值线图，分析高程异常的变化趋势是否同测区的地形变化相一致。当局部差异较大时，应加强检查，超限时，应进一步精确求定高程拟合方程。
5.3.13参考站点位的选择，应符合下列规定：
1、应根据测区面积、地形地貌和数据连接的通信覆盖范围，均匀布设参考站。
2、参考站站点的地势应相对较高，周边无高度角超过15°的障碍物和强烈干扰接受卫星信号或反射卫星信号的物体。
3、参考站的有效作业半径，不应超过10㎞.
5.3.14参考站的设立，应符合下列规定：
1、接受机天线应精确对中、整平。对中误差不应大于5mm；天线高的量取应精确至1mm。
2、对的连接天线电缆、电源电缆和通信电缆等；接受机天线与电台天线之间的距离，不宜小于3m .
3、对的输入参考站的相关数据，涉及：点名、坐标、高程、天线高、基准参数、坐标高程转换参数等。
4、电台频率的选择，不应与作业区其他天线电通信频率相冲突。
5.3.15流动站的作业，应符合下列规定：
1、流动站作业的有效卫星不宜少于5个，PDOP值应小于6，并应采用固定解成果。
2、对的的设立和选择测量模式、基准参数、转换参数和数据链的通信频率等，其设立应与参考站相一致。
3、流动站的初始化，应在比较开阔的地点进行。
4、作业前，宜检测2个以上不低于图根精度的已知点。检测结果与已知成果的平面较差不应大于图上0.2mm，高程较差不应大于基本等高距的1/5。
5、作业中，如出现卫星信号失锁，应重新初始化，并经重合点测量检查合格后，放能继续作业。
6、结束前，应进行已知点检查。
7、每日观测结束，应及时转存测量数据至计算机并做好数据备份。
5.3.16分区作业时，各应测出界线外图上5mm。
5.3.17不同参考站作业时，流动点应检测一定数量的地物重合点。点位较差不应大于图上0.6mm，高程较差不应大于基本等高距的1/3。
5.3.18对采集的数据应进行检查解决，删除或标注作废数据、重测超限数据、补测错漏数据。
第七章 施工测量放样
1、放样工作开始之前应具体查阅工程设计图纸，收集施工区平面与高程控制成果，了解设计规定与现场施工需要。根据精度指标，选择放样方法。对于设计图纸中有关数据和几何尺寸，应认真进行校核，确认无误后，方可作为放样的依据。放样必须按正式设计图纸和文献进行放样，不得凭口头告知或未经批准的草图放样。所有放样点线，无应有检核条件，现场取得的放样及检查验收资料，必须进行复核，确认无误后方可交付使用。放样结束后应提供书面放样成果单。
2、放样前应根据设计图纸和有关数据及使用的控制点成果，计算放样数据，绘制放样草图，所有数据、草图均应经两人独立校核。
3、应将施工区内的平面、高程控制点、轴线点、测站点等测量成果，以及工程部位的设计图纸中的各种坐标(桩号)、方位、尺寸等几何数据编制成放样数据手册，供放样人员使用。
4、放开挖线：根据开挖断面图由控制点、线施测出开挖上口控制线并用白灰浆标记，且在控制线上每隔20米及拐角处做临时标记桩，防止灰线无痕迹时反复施工。开挖时测量员全过程现场监控，及时标明高程，控制开挖边坡坡度，配合现场工长指挥开挖施工。根据设计给出的干渠高程用DS3水准仪控制渠道的开挖深度。
5、桩橛交接：在开工前要请设计单位到工地共同进行交接桩工作，在交接桩前双方要共同拟定交接桩计划。交接桩时，由设计单位备齐有关图表，并按上述图表逐个桩橛进行交点。水准点标高要与邻近水准点标高闭合。接桩完毕，要立即组织力量复测，接桩时要检查各重要桩橛的稳定性、护桩设立的位置、个数、方向是否合乎标准，并要尽快增设必要的护桩。交接桩完毕后，双方要作交接记录，说明交接情况，存在的问题及解决的办法，由双方交接负责人及具体交接人员签章。
6、施工测量偏差采用《南水北调中线干线工程施工测量实行规定（试行）》的告知。
注： L为水准测量闭合路线的长度（Km）；
n为水准或导线测量的测站数。
表1.0.10施工测量重要精度指标
项目
内容
精 度 指 标
精度指标所
相对的基准
平面位置 中误差
高程中误差 （mm）
混凝土建筑物
轮廓点放样
±（20～30）
±（20～30）
临近基本控制点
土石料建筑物
轮廓点放样
±（30～50）
±30
临近基本控制点
机电设备与金属结构安装

安装点
±（1～10）
±（0.2～10）
建筑物安装轴线和相对水平点
土石主开挖
轮廓点放样
±（50～200）
±（50～100）
临近基本控制点
表3.2.2开挖轮廓放样点的点位中误差
轮廓放样点位
点位中误差（mm）
备注
平面
高程
主体工程部位的基础轮廓点、
预裂爆破孔定位点
±50～±100
±100
点位中误差值均相对于临近控制点或测站点、轴线点而言
主题工程部位的坡顶点、
非主体工程部位的基础轮廓点
±100
±100
土、沙、石覆盖面开挖轮廓点
±200
±200
表3.3.2立模、填筑轮廓点点位中误差及分派
建筑材料

建筑物名称
点位中误差(mm)
平面位置误差分派（mm）
平面
高程
轴线点或测站点
细部放样

混 凝 土
各种重要水工建筑物（闸、泵站、渡槽）等
±20
±20
±17
±10
各种导墙、洞衬砌，建筑物内其他孔洞
±25
±20
±23
±10
其他混凝土建筑
±30
±30
±25
±17
土 石 料
碾压式坝（堤）与土石坝边线及各种观测孔位等
±40
±30
±30
±25
各种坝（堤）内设施定位、填料分界线等
±50
±30
±30
±40
3.5.1干渠工程施工测量涉及渠道中心线定线、细部轮廓点放样、断面测量、工程量计算、以及工程的竣工验收测量等。
3.5.2干渠中心线定线测量，中心桩和渠道转折点测定的平面位置中误差应不大于100mm（相对于临近控制点），高程中误差应不大于25mm（相对于临近控制点）。所有中心桩应测有桩顶和地面高程。中心桩间距应视地形变化拟定，直线段一般为30～50mm，曲线段一般为10～30m。
3.5.3渠堤的边桩放样点位中误差应不大于100mm（相对于断面中心线）。
3.5.4渠道混凝土衬砌模、轮廓点平面中误差应不大于±30mm，高程中误差应不大于±10mm。采用机械化衬砌应按混凝土衬砌机生产厂家规定进行基准线设立，其基准线的水平误差应不大于±5mm，垂直误差应不大于±2mm。
3.5.5横断面应垂直于渠堤的中心线，每一断面的测量范围宜超过挖、填区外边线3～5m，断面点之间的密度与间距应能反映渠堤的实际地形和满足工程量计算的需要。
3.5.6纵断面比例尺水平为1：1000～1：1500，竖直为1：100～1：500。横断面水平比例尺和竖直比例尺宜保持一致，一般为1：100～1：500。
7、重要建筑物施工定位放样方案：
（1）校测业主提供的建筑物D级GPS控制点，校测合格后，用于建构筑物的主控制点。
（2）依据建构筑物与主干渠的交叉关系，建构筑物的平面布置图，并据其构筑总长及总宽、轴线纵、横布置情况，通过以上交叉关系（该交叉点坐标已知、角度已知）以DYB控制点即可用全站仪定设好交叉点，而后在交叉点处架设全站仪即可定设建构筑物的轴线控制网点，建筑物的重要轴线作为控制网的主轴线，定设出具有控制强作用的轴线控制网，轴线间形成矩形格网控制，轴线控制点按规范规定埋设，并注意标记保护。矩形控制网几何关系进行严密校核后作为最终可用控制网。
（3）施工放样时架设全站仪于控制网点上，即可定设好所需施工轴线，并实际量测所放轴线点的关系，符合施工测量规范规定方可用于施工。
（4）高程控制：为方便施工在建构筑物施工区域安全的地方，用四等水准测量从DYB控制点或主干渠控制网点引测至建构筑物施工区域两个水准点，作为该建构筑物的高程控制点，施放高程时，做到步步校核，以达成提供对的的施工依据。
第八章 施工期变形观测措施
一、据设计规定及GB50026-2023工程测量规范制定观测措施：
1、在重要建筑物附近做监测基准点至少三个，点位应选在变形区域之外稳固可靠的位置，水平位移基准点与垂直位移基准点共用同一基准点，严格执行本规范10.2水平位移监测网及10.3垂直位移基准网相关条款执行。水平位移基准网的重要技术规定按规范10.2.4表，垂直位移监测基准网的重要技术规定按规范10.3.3表执行：
表10.2.4
等级
相邻基准点的点位中误差（mm）
平均边长
L（m）
测角中误差（″）
测边相对
中误差
水平角观测测回数
四等
12.0
≤600
2.5
≤1/80000
1″级仪器
2″级仪器
4
6
表10.3.3
等级
相邻基准点
高差中误差（㎜）
每点高差中误差㎜
往返较差或环线闭合差（㎜）
检测已测高
差较差（㎜）
四等
2.0
0.70
1.40√n
2.0√n
2、在建筑物施工过程中，据设计图规定位置，埋设变形观测点。在观测点所埋设的结构砼达成一定强度后，开始进行第一次变形观测记录（专用测量变形手薄）。观测的周期在施工期间和竣工初期应短一些。随着建筑物的工程进度，地基承载的增长，据地质报告情况及相关规定，随时定期进行变形监测，每次所测记录必须记录清楚，原始记录要保管好。
3、垂直位移观测用水平仪DS1型，精密水准标尺，测量员专人，由固定监测工作点至所测变形观测点，每次测量所引测路线固定不变，并与另一监测工作点做闭合较测，做好具体记录。
水平位移观测采用极坐标法进行监测，采用双测站极坐标法，其边长采用全站仪测定，做好具体记录。
4、施工期变形监测的精度指标执行本规范10.6.2表规定：
项目名称
位移量中误差（mm）
备注
平面
高程
结构物监测
根据设计规定拟定
建筑物基础沉降观测
—
3

第九章 竣工资料编制
一、依据《南水北调中线干线工程施工测量实行规定（试行）》的告知规定进行编制。
1、竣工测量技术方案、测量记录手薄、技术总结：
a、竣工测量是同样贯穿于施工测量全过程的基础性工作，竣工测量数据文献和图纸资料，是评估和分析工程质量及工程竣工验收的基本依据。竣工测量资料必须是实际测量成果。
b 、竣工测量涉及的重要项目：
（1）主体建筑物基础开挖建基面的1：200～1：500竣工地形图（或高程平面图）。
（2）主体建筑物关键部位与设计图同位置的开挖竣工纵、横断面图。
（3）工程开挖、衬砌竣工断面图。
（4）建筑物过流部位或隐蔽工程的形体测量。
（5）建筑物各种重要孔、洞的形体测量。
（6）收集、整理金属结构、机电设备埋件安装竣工验收资料。
c、随着施工进展，按施工测量的规定，逐渐积累采集竣工资料。待单项工程竣工后，进行一次全面的竣工测量资料整理。
d、资料整理
（1）施工测量控制网点成果及略图。
（2）每次测量放样作业结束后，作业组应及时整理测量放样记录手薄、放样计算数据资料、测量放样告知单、测量放样交样单或测量检查成果表，并按工程项目或工程部位归档保存。
（3）每次测量收方工作完毕后，应及时将收方地形图、断面图、工程量计算表及外业数据资料整理保存。
（4）单项工程竣工后，应及时整理竣工测量手薄、各种竣工图表、使用的设计图纸和测量技术总结。
二、对竣工资料项目规定及时收集，整理好相关测量资料，据需要部分资料还应整理成数据文献、图形文献和数据比较文献等，作为最终竣工资料的汇总编制依据。做到不丢项，真正体现本工程测量全过程施测的真实性。
第十章 注意事项
1、水准测量注意事项
（1）水准观测应在标尺成像清楚、稳定期进行，并用测伞遮蔽阳光，避免仪器曝晒。
（2）严禁为了增长标尺读数，把尺垫安顿在沟边或壕沟中。
（3）同一测站观测时，不应两次调焦，转动仪器的倾斜螺旋和测微螺旋时，其最后均为旋进方向。
（4）每一测段的往测与返测，测站数均为偶数，否则应加入标尺零点差改正，由往测转向返测时，两标尺必须互换位置并应重新整置仪器。
（5）因测站观测限差超限，在迁站前发现可立即重测，若迁站后发现，则应从高程点重新起测。
（6）往、返观测高差较差超限时应重新测量。
2、测量人员安全措施
（1）由于项目部驻地到施工现场距离较远，需要驾车前往，因此车辆必须由具有相应驾驶资格和驾驶经验的人员驾驶。
（2）本工程导线点位基本距离公路较近，车辆较多，测量时设立专人观测四周，防止人员受伤。
（3）由于测区地形比较复杂，四周都是农田或树林、蔬菜大棚等，通视条件不好，需要登高测量时，必须设立相应的安全措施，必要时必须佩戴安全带。
（4）通过树林或农田时，要特别注意高空坠落物、脚下障碍物，防止有毒物体伤害。
（5）暑天测量，应特别注意防暑降温，项目部对测量人员应重点照顾，保证现场饮用水充足，遮阳设施齐全。
（6）合理安排作业时间，避开高温时段测量。
（7）测量前，应由项目部安全员对相关测量作业人员进行安全教育，并做好记录。
3、测量仪器安全措施
由于工程测量仪器技术含量较高，造价比较昂贵，并且数量有限，为保证测量工作的顺利进行，保证测量仪器的安全，在运送仪器时，应一方面保证仪器包装完好，并有防震措施；在对塔尺、双面尺、标杆等长件设备进行运送时，尽量进行包裹，防止尺寸刻度磨损。
测量时，应保证仪器安放平稳，必须有专人时刻看守，防止仪器摔倒；对塔尺、双面尺、标杆进行转移点位时，应平稳搬运，严禁拖地或与障碍物刮蹭；钢尺测量时，防止汽车碾压。
4、质量保证措施
（1）所有进场的仪器必须经相关检查部门进行检查，合格后方能进场，并在正式施工测量之前，把拟投入的测量仪器及检测报告送监理审核。
（2）建立测量质量保证体系，明确相关职责，各负其责。
（3）天天施测之前，对测量仪器进行平常检测，保证仪器的精度没有受到影响。
（4）在施测过程中，加强对仪器的保护，避免仪器受到人为的损坏和破坏。
（5）建立各个仪器的具体负责人，实行专人操作、专人保管。
