PowerMILL - NT 22. 宏

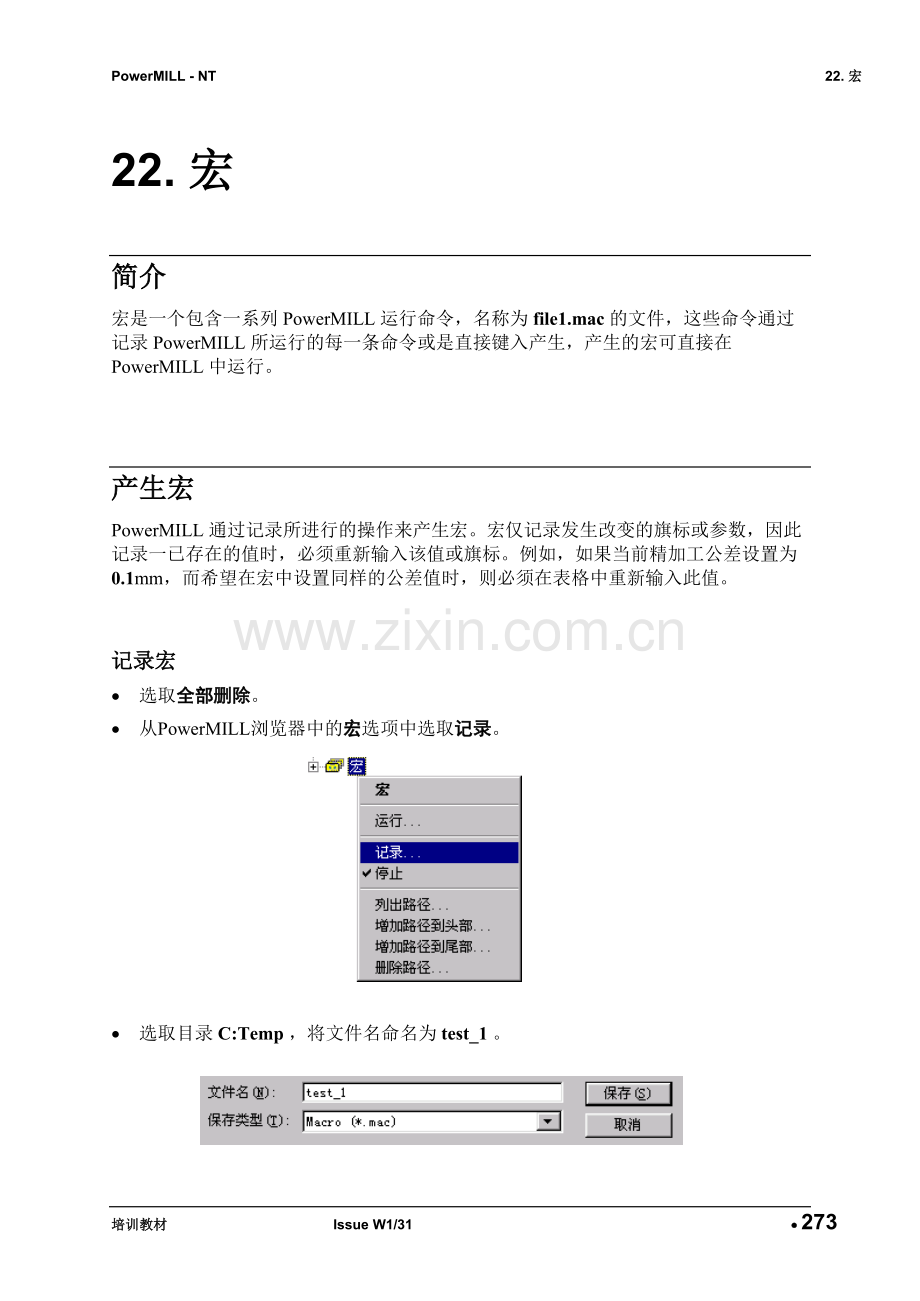

22. 宏
简介
宏是一个包含一系列 PowerMILL 运行命令，名称为 file1.mac 的文件，这些命令通过 记录 PowerMILL 所运行的每一条命令或是直接键入产生，产生的宏可直接在 PowerMILL 中运行。

产生宏
PowerMILL 通过记录所进行的操作来产生宏。宏仅记录发生改变的旗标或参数，因此 记录一已存在的值时，必须重新输入该值或旗标。例如，如果当前精加工公差设置为 0.1mm，而希望在宏中设置同样的公差值时，则必须在表格中重新输入此值。

记录宏
· 选取全部删除。
· 从PowerMILL浏览器中的宏选项中选取记录。

· 选取目录 C:Temp ，将文件名命名为 test_1 。

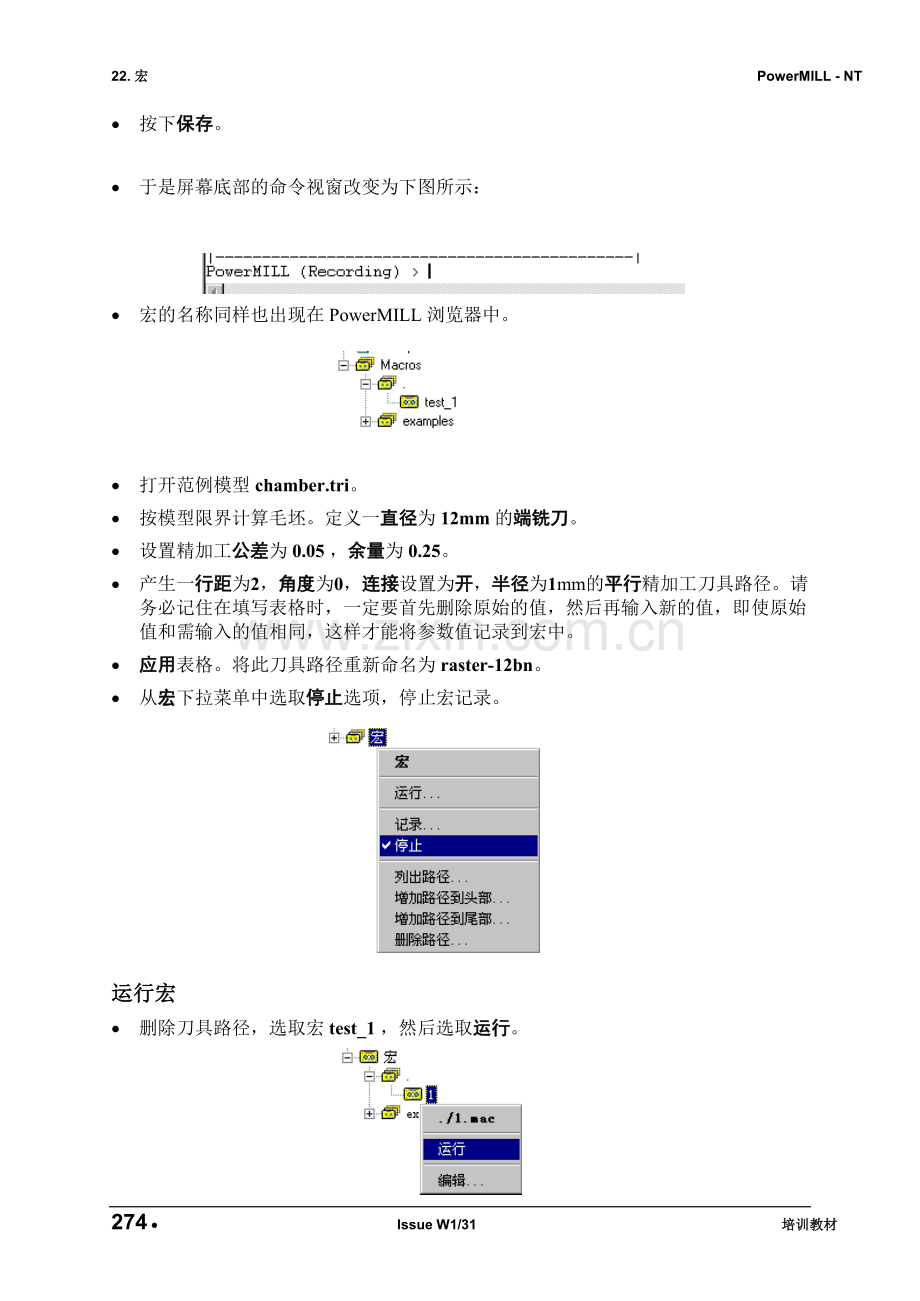

· 按下保存。

· 于是屏幕底部的命令视窗改变为下图所示：

· 宏的名称同样也出现在 PowerMILL 浏览器中。

· 打开范例模型 chamber.tri。
· 按模型限界计算毛坯。定义一直径为 12mm 的端铣刀。
· 设置精加工公差为 0.05 ，余量为 0.25。
· 产生一行距为2，角度为0，连接设置为开，半径为1mm的平行精加工刀具路径。请务必记住在填写表格时，一定要首先删除原始的值，然后再输入新的值，即使原始值和需输入的值相同，这样才能将参数值记录到宏中。
· 应用表格。将此刀具路径重新命名为 raster-12bn。
· 从宏下拉菜单中选取停止选项，停止宏记录。
运行宏
· 删除刀具路径，选取宏 test_1 ，然后选取运行。

从浏览器中选取编辑选项可查看宏。

· 选取宏 test_1 ，然后选取编辑选项。

于是屏幕上出现Word Pad 且宏文件已装载到Word Pad中。现在即可在此编辑中间的 值或者是在中间添加注释内容。

· 如下图所示，改变宏，定义一较大的刀具。

· 删除刀具路径，重新运行宏。

于是即使用8mm的刀具产生了一新的刀具路径。PowerMILL运行时，注释 (//) 并不显 示在屏幕上，但注释在查看文件时可帮助理解宏的内容。

显示宏运行信息
当宏运行时间较长时，我们总是希望能显示宏运行过程。为此可在宏文件中增加以下命令：

PRINT ’message’
应确保要显示的信息用单引号扩住。

取消对话
运行宏时，通常不希望屏幕上弹出错误和警告信息对话方框。如果希望在命令视窗中显示错误和警告信息而不是从主视窗中弹出这些信息，则可使用以下命令：

DIALOGS MESSAGE OFF

若不希望屏幕上弹出“不支持特征”视窗而将此信息显示在命令视窗中，则可使用以下命令：

DIALOGS SMILEY OFF

自定义缺省设置
装载 PowerMILL 时，其将寻找名称为 ‘pmuser.mac’ 的宏文件，该文件保存在目录 C:\dcam\product\PowerMILLxxxx\lib\macro下。改变这个空白的宏，即可在启动 PowerMILL 时使用自定义的缺省参数设置。

由于缺省的 pmuser.mac 宏文件是空的，由此可很容易地将新的 pmuser.mac 覆盖到原 始宏文件上。以下范例解释如何产生这种文件。

· 在宏菜单中选取记录选项，将宏记录到目录 C:\dcam\product\PowerMILLxxxx\lib\macro 中的文件 pmuser.mac。

· 接受此信息，开始记录。定义一直径为10mm的端铣刀。
· 设置精加工公差为 0.02 ，区域清除公差为 0.05。别忘了接受表格。
· 从宏菜单中选取停止，停止记录宏。然后选取编辑。

在此范例中，欲知结果，则必须退出并重新启动PowerMILL。

· 退出并重新启动PowerMILL，检查公差和当前的刀具尺寸。

产生刀具库
宏可用来设置刀具库，可使用宏记录下每个刀具的特征，如速度和进给率。产生刀具库时，最好是为宏取一个易于识别的名称并将它保存到一个特殊的目录下，便于使用时查找和调用。

· 在PowerMILL中开始记录一名称为 Cutters 的宏，其位于目录 C:\temp 下。
· 选取刀具图标，定义一直径为12的端铣刀，刀具长度为75，刀具编号为4，名称为 12dia-endmill。接受表格。
· 选取进给率表格，输入快进速度为 3500，下切速度为 1000，切削速度为 750 ，主 轴转速为 1600。接受此表格。
· 打开区域清除表格，设置Z轴下切为斜向，接受表格。
· 停止记录宏。

这样我们即得到一个宏，这个宏定义了一直径为12的端铣刀，且为此刀具设置了特定的进给率和切削速度，在使用此刀具进行区域清除加工时，Z轴下切将为斜向。

定义刀具库后，运行定义库的宏，即可装载一个具有指定进给率和速率的特殊刀具。

宏的写作
由于PowerMILL的宏为文本文件，由此可很容易地在不同宏间的复制和粘贴操作，以得到所需结果。

可使用文本编辑器在PowerMILL不运行状态下写作宏，但您必须了解PowerMILL的命令，这些命令可通过主菜单中的工具 - 显示命令菜单调出。选取此选项后，随后的图 标点取和表格应用命令均将显示在屏幕底部的命令视窗中。

· 点取刀具图标。

于是PowerMILL命令视窗中即显示出 [FORM TOOL\r] 。在宏中写入此命令时，可将 命令结尾的 \r 删除，因为它仅为一回车符，没有其它任何意义。

培训教材 Issue W1/31 277
