高层住宅施工组织设计范本(剪力墙结构).doc

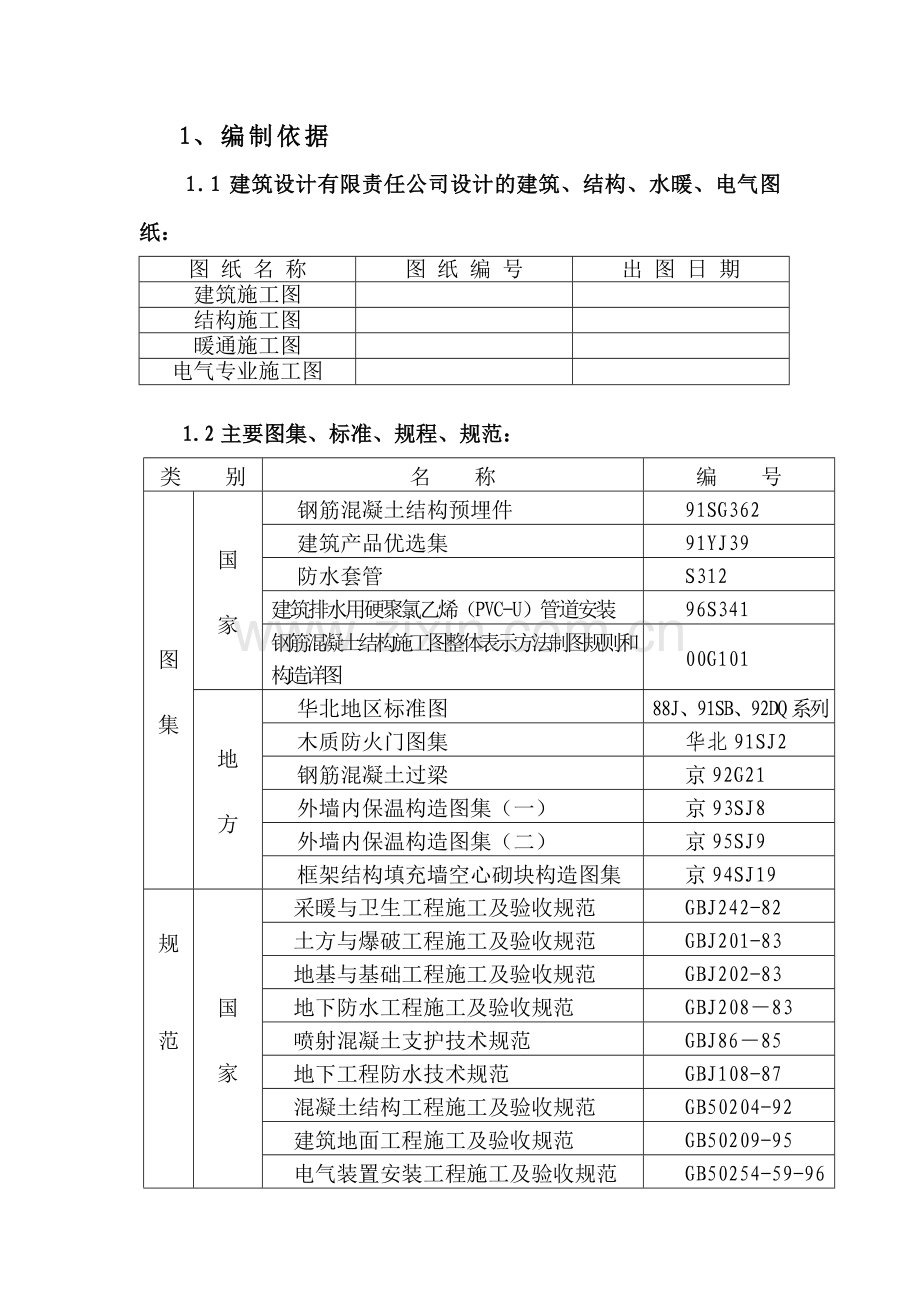

1、编制依据1.1建筑设计有限责任公司设计的建筑、结构、水暖、电气图纸：图 纸 名 称图 纸 编 号出 图 日 期建筑施工图结构施工图暖通施工图电气专业施工图1.2主要图集、标准、规程、规范：类 别名 称编 号图集国家钢筋混凝土结构预埋件91SG362建筑产品优选集91YJ39防水套管S312建筑排水用硬聚氯乙烯（PVC-U）管道安装96S341钢筋混凝土结构施工图整体表示方法制图规则和构造详图00G101地方华北地区标准图88J、91SB、92DQ系列木质防火门图集华北91SJ2钢筋混凝土过梁京92G21外墙内保温构造图集（一）京93SJ8外墙内保温构造图集（二）京95SJ9框架结构填充墙空心砌块构造图集京94SJ19 规范规程国家采暖与卫生工程施工及验收规范GBJ242-82土方与爆破工程施工及验收规范GBJ201-83地基与基础工程施工及验收规范GBJ202-83地下防水工程施工及验收规范GBJ20883喷射混凝土支护技术规范GBJ8685地下工程防水技术规范GBJ108-87混凝土结构工程施工及验收规范GB50204-92建筑地面工程施工及验收规范GB50209-95电气装置安装工程施工及验收规范GB50254-59-96通风与空调工程施工及验收规范GB50243-97砌体工程施工及验收规范GB50203-98行业建筑机械使用安全技术规程JGJ33-86施工现场临时用电安全技术规范JGJ46-88钢筋混凝土高层建筑结构设计与施工规程JGJ3-91建筑施工高处作业安全技术规程JGJ80-91建筑装饰工程施工及验收规范JBJ73-91混凝土泵送施工技术规程JGJ/T10-95钢筋机械连接通用技术规程JGJ107-96钢筋锥螺纹接头技术规程JGJ109-96钢筋焊接及验收规程JGJ18-96建筑工程冬期施工规程JGJ104-97建筑排水硬聚氯乙烯管道工程技术规程CJJ/T29-98高层建筑箱形与筏形基础技术规范JGJ6-99建筑给水硬聚氯乙烯管道设计与施工验收规程CECS 41:92建筑给水铝塑复合管道工程技术规程CECS 105:2000地方建筑工程施工测量规程DBJ01-21-95建筑安装分项工程施工工艺规程DBJ01-26-96建筑安装工程资料管理规程DBJ01-51-2000标准国家建筑安装工程质量检验评定统一标准GBJ300-88建筑工程质量检验评定标准GBJ301-88建筑采暖卫生与煤气工程质量检验评定标准GBJ302-88建筑电气安装工程质量检验评定标准GBJ303-88通风与空调工程质量检验评定标准GBJ304-88电梯安装工程质量检验评定标准GBJ310-88地方工程建设监理规程DBJ01-41-981.3主要法规：序号 名 称 编 号1建筑工程质量管理监督法规文件汇编北京市建设工程质量监督总站2中华人民共和国计量法85年主席令第28号3建设工程质量管理条例2000年1月10日国务院颁发4中华人民共和国建筑法97年主席令第91号5北京市建设工程施工试验实行有见证取样和送检制度的暂行规定的补充通知京建法（1997）144号6预防砼工程碱集料反应技术管理规定（试行）京建科（1999）230号7房屋建筑工程和市政基础设施工程实行见证取样和送检的规定京建质2000578号2.工程概况2.1工程简介：序项 目内 容1工程名称2工程业主3设计单位4建筑面积25905.82m25工程地点6质量目标争创结构 “长城杯”,单位工程创北京市优质工程7结构形式全现浇钢筋混凝土剪力墙结构8基础形式箱形基础2.2建筑设计概况：序项目内 容1功能住宅楼、商业用房2建筑规模建筑总面积（m2）25905.82 m2建筑层数地上18层，局部19层地下2层建筑层高人防层地下一层1 层217层18层3.2m3.0m3.5m2.8m3.1m3建筑高度0.0相当于绝对标高42.30 m基底标高-6.220m室内外高差0.75 m建筑总高61.3 m4屋面上人屋面水泥珍珠岩板保温，小石子或着色剂保护层屋面。不上人屋面水泥珍珠岩板保温，铺地缸砖保护层屋面。5外墙面主体结构底层两侧及三层以上粘红色面砖，墙群采用光面花岗石幕墙式干挂，窗套、线脚处采用白色涂料，拱门前有14根圆柱，采用玻璃钢成品包柱。6内墙面喷内墙涂料7内墙分户墙大部分采用200厚现浇钢筋混凝土墙，部分采用200厚陶粒混凝土砌块，户内分割墙采用100厚GRO板。其中底层、二三层电梯厅、走道、楼梯、商业用房及底层楼梯、门厅、大堂二次装修。8顶棚现浇混凝土板，喷顶棚涂料，板底腻子刮平。其中底层、二三层电梯厅、走道、楼梯、商业用房及底层楼梯、门厅、大堂二次装修。9门窗采用塑钢门窗，外墙设纱窗，采用22厚平板玻璃。10防水地下室采用防水混凝土，做型SBS高聚物改性沥青防水卷材防水层两道。基础底板SBS（+）改性沥青油毡室 内本工程中卫生间及房顶水箱间搂面均作聚氨酯防水涂膜防水层两道。屋 面SBS改性沥青防水卷材与SBS改性沥青防水涂料组合11节能保温外墙内保温，采用60厚增强水泥聚苯保温板2.3结构设计概况：持力层土质情况地下水位标高为-13M，不需降水地基承载力标准值天然地基、 fka= 180kpa基础类型箱形基础结构形式全现浇钢筋混凝土剪力墙结构抗震等级剪力墙二级抗震设防烈度八度框架一级混凝土强度等级混凝土垫层其 他防水砼等级C10C30底板及地下室外墙用S8，水泵房、水池S6钢筋接头型 式当d22时，采用焊接接头（或机械接头）当d22时，采用搭接接头钢筋类别级钢：6、8、10mm级钢：12、14、16、18、20、22、25mm结构尺寸钢筋砼剪力墙200、250、300mm楼 板100、120、140、150、190、200mm底板厚700mm2.4水暖专业设计概况：系统名称管材连接方式保温防腐采暖镀锌钢管丝接岩棉瓦铝塑复合管专用连接件给水热镀锌管丝接铝塑复合管专用连接件闭孔海绵热水热镀锌管丝接铝塑复合管专用连接件闭孔海绵饮用水铝塑复合管专用连接件消火栓焊接钢管焊接樟丹、银粉各两道排水柔性排水铸管柔性接口防锈漆一道银粉两道焊接钢管焊接系统名称管材连接方式保温防腐采暖镀锌钢管丝接岩棉瓦铝塑复合管专用连接件给水热镀锌管丝接铝塑复合管专用连接件闭孔海绵热水热镀锌管丝接铝塑复合管专用连接件闭孔海绵饮用水铝塑复合管专用连接件消火栓焊接钢管焊接樟丹、银粉各两道排水柔性排水铸管柔性接口防锈漆一道银粉两道焊接钢管焊接2.5电气专业设计概况：序号项目系统介绍1变配电系统双路380V/220V电源进线，地下一层设低压接室及配电间，保护系统为TN-C-S。2动力系统干线以金属桥架敷设为主，支线为钢管暗配。3照明系统包括公用照明，事故照明，疏散照明及障碍标志灯，大部采用吸顶灯、白炽灯、荧光灯，共用照明为备用电源自投。 4防雷接地利用基础底板钢筋作为接地体，屋面避雷带，利用结构内钢筋做防雷引下线与接地极相连接。5保护接地配电室保护接地、电源进线处重复接地、电缆桥架保护接地、等电位联结。6消防系统消防报警、感烟探测、可燃气体报警等。7电梯2部客梯单路供电。8弱电电话系统、有线电视系统、安全防护系统、远程计量系统3.施工重点、难点3.1施工重点、难点： 3.1.1本工程东侧居民较多且距离较近，必须加强文明安全施工措施，降低施工噪音，以防扰民。3.1.2本工程基础底板厚700 mm，已接近大体积混凝土施工的范围，必须在施工过程中加强措施，以防混凝土开裂。3.1.3施工质量标准高，结构工程质量争创北京市“结构长城杯”，单位工程创北京市优质工程。我单位拟运用创结构长城杯的成功经验，用技术措施确保工程质量。3.2施工重点、难点对策：3.2.1施工重点、难点对策之一：本工程东侧居民较多，为保证不扰民，做到文明施工，施工过程中我们将采取如下措施：（）选择低噪音机具进行施工。（）严格遵守市建委夜间施工作业时间规定，合理安排施工时间。早700至晚2200施工。（）夜间照明用的镝灯和碘钨灯采取低照，并且在施工操作层满挂密目安全网，形成遮光带，以最大限度降少夜间对居民楼的光污染。夜间不作业时关闭所有大型照明设施。（）必要时，在建筑物操作层的外脚手架上满挂吸声隔音布降低噪音。（）现场木工棚和搅拌站采用吸音材料进行封闭降噪处理。（）振捣混凝土时严禁振捣钢筋和模板，必要时采用无声振捣棒，以降低噪音污染。（）教育职工不得敲打钢管、钢模板，尽量减少噪音。（）加强对操作人员的教育，早晚施工不大声暄哗，建筑物资轻拿轻放，不从上往下扔东西，并做好施工中的计划调控。（）装修期间尽量采用定尺材料，减少现场切割。（10）用声级计随时测现场噪音级数，控制噪音不超过国家规定范围。3.2.2施工重点、难点对策之二：（1） 为保证大体积混凝土的施工质量，将采取以下措施：1）为有效控制混凝土的有害裂缝的产生，降低水泥水化热，充分利用混凝土的后期强度，拟优先采用水化热较低的矿渣硅酸盐水泥，出场贮存7天以上。2）采用级配良好的520mm石子，砂子采用中砂，以减少水泥用量，且石子含泥量不大于1，砂子含泥量不大于3，以减少混凝土的收缩和提高混凝土的抗拉强度。 3）混凝土内掺加粉煤灰、FS防裂剂或CEAB复合膨胀剂，减少水泥用量，控制升温速度、降低水化热峰值，补偿收缩，提高混凝土抗渗能力、增加和易性。4）气温较高时，降低混凝土入模温度，并设置测温孔，在温度呈上升阶段每2小时测温一次，以后每4小时一次。必须严格控制混凝土内外温差小于25。5）控制泵送混凝土砂率，砂率高可以增加混凝土的可泵性，但是，砂率过高会使混凝土软弱层增厚，同时会增加混凝土表面的裂缝。因此，砂率要控制在一个合理的范围内，常规是控制在3840左右。6）底板及垫层混凝土施工按特殊过程和关键工序进行质量控制，分项工程施工前要编制作业指导书，对操作工人进行详细的技术交底并进行连续的监控。7）为确保底板混凝土施工质量，在浇筑时，事先联系好另一家搅拌站备用，并在现场预备2台备用发电机以防突然断电对底板混凝土浇筑产生不良影响。3.2.3施工重点、难点对策之三：积极运用创结构长城杯的经验，用技术措施确保施工质量：（1）为保证钢筋不发生位移采取如下措施：1）在大模板上点焊通长扁钢，顶住墙体竖筋，防止钢筋外张。2）竖筋等间距、排距控制采取水平梯子筋，从竖筋内侧撑开，与竖筋绑牢，并注意两端起步筋（50 mm）的位置准确。3）暗柱钢筋位置采用在大模板上200300 mm之间绑扎定位带齿箍，与暗柱柱筋卡住绑牢。4）在大模板合模后、打混凝土前后，专职钢筋工要依据测量控制线，再次复核门窗洞口边暗柱钢筋保护层。（2）为保证钢筋绑扎连接牢固绑丝不外露采取如下措施：1）根据钢筋的不同位置确定绑丝的长度。2）定位筋采用兜扣绑扎，十字扣用于中间部位，绑扎要求两扣半，最多不超过三扣，以防止绑丝过紧断裂。3）绑扣扭头必须保证在水平筋的斜下方或斜上方，以防止返锈，绑丝端头一律弯向墙柱内。（3）顶板绑丝在确保交叉绑扣前提下，上、下铁绑丝朝向板内。（4）为保证模板在拼装时一定要严密，表面高低差2 mm，表面平整2 mm。采用以下措施：1）板缝处用海绵条密封，其中大模板底海绵条粘贴距墙体边线23 mm,以防止大模板就位后海绵条吃进墙内，模板的支设尺寸利用验标允许的负误差，防止胀模。2）顶板模铺之前要挑选、卡方、量对角线，不符合要求的用平刨刨并刷漆封边，确保拼缝要求。3）顶板的平整度采用墙体测量标高线控制，与模板接触面的木方两面用平刨刨平，以利模板固定平整。（5）为保证门窗洞口、阳台的上下贯通采取竖向用激光经纬仪投测控制平面放线精度，外墙洞边在可能的条件下弹出竖线控制左右位置，并将门窗口模固定在一侧大模板上。（6）混凝土拆模：侧模拆除，以混凝土强度能保证其表面及棱角不因拆模而受损时即可拆模；楼板拆模考虑施工荷载同条件混凝土试块强度达到100 %；外挂架提升同条件混凝土试块强度达到7.5 MPa，经主管技术人员批准再拆除，拆除时不得损坏混凝土的棱角；墙体拆模后，及时用100 mm宽的竹夹板双侧包住阳角保护。4施工部署4.1工程目标：4.1.1质量目标：实现对业主的质量承诺，以领先行业水平为目标，严格按照合同条款要求及现行规范标准组织施工，工程一次验收合格率达100%，分部工程优良率达到80%以上。观感质量得分率90%以上。结构工程争创北京市结构长城杯，单位工程创北京市优质工程。4.1.2安全目标：（1）无因工死亡、重伤和重大机械设备事故；（2）无火灾事故；（3）无严重污染扰民；（4）无重大交通行车事故。4.1.3工期目标：4.1.4现场管理：（1） 管理目标：创建北京市文明安全工地。（2） 管理办法：本工程采用计算机应用及信息技术管理：1）业主、监理、施工单位之间计算机局域联网信息共享技术：微机成本分析、网络计划、资料管理等，将技术交底、施工日志等技术、施工资料通过信息管理系统发布，使之传递迅速、及时。2）施工现场闭路监视系统：在施工现场各个部位设摄像探头，对所有施工工序进行全程电视监控，通过现代化管理手段，将图象集中于各主管部门，便于集中管理。3）电视闭路监视系统组成：系统由前端摄像设备、中间信息传输线和控制中心组成。前端设备：由彩色低照度CCD摄像机，各种规格的镜头，云台，解码器，防护罩等组成。控制中心的设备组成：控制中心有中心控制图象切换矩阵，各种规格的监视器，画面分割器，长时间录象机，交流稳压电源等组成。主控室设在项目经理办公室，甲方现场领导办公室，监理现场领导办公室，现场派出所设分控。4.2管理组织机构：4.2.1组织机构：本工程按项目法组织施工，项目经理选派承担过大型工程项目管理，并具备丰富施工管理经验的国家一级项目经理担任；项目总工选派具有较高技术业务素质和技术管理水平、并有创长城杯管理经验的工程技术人员担任。项目经理部对本项目的人、财、物按照项目法施工管理的要求实行统一组织，统一布置，统一计划，统一协调，统一管理，并认真执行ISO9002质量标准，充分发挥各职能部门、各岗位人员的职能作用，认真履行管理职责，确保本项目质量体系持续、有效的运行。通过我们科学、严谨的工作质量和项目管理经验，确保实现合同规定的工期和质量目标，现场管理创北京市文明安全工地。项目部班子主要成员及各主要部室的职责：（1）领导班子：由项目经理、项目副经理、项目总工程师组成，负责对工程的领导、指挥、协调、决策等重大事宜，对工程进度、成本、质量、安全和创优及现场文明施工等负全部责任。（2）技术部：负责编制工程施工组织设计，对特殊过程编制作业指导书，对关键工序编制施工方案，对分项工程进行技术交底，组织技术培训，办理工程变更，及时收集整理工程技术档案，组织材料检验、试验、施工试验和施工测量，检查监督工序质量，调整工序设计，并及时解决施工中出现的一切技术问题。（3）工程部：负责组织施工组织设计实施，制定生产计划，组织实施现场各阶段的平面布置，安全文明施工及劳动组织安排，工程质量等施工过程中各种施工因素管理;负责各劳务分包和工程分包的协调管理。（4）安质部：负责施工现场安全防护、文明施工、工序质量日常监督检查工作。（5）物资部：负责工程材料及施工材料和工具的购置、运输，监督控制现场各种材料和工具的使用情况等。（6）机械部：负责施工机械调配、进场安装及维修、保养等日常管理工作,确保机械处于良好运行状态。 （7）核算部：负责工程款的回收，工程成本核算，工程资金管理，编制工程预算、决算，验收及统计等工作。（8）创优部：负责工程创优工作。（9）综合办公室：负责文件管理，劳资管理，后勤供应及与地方政府管理部门的对外工作联系及接待工作。（10）公安派出所：负责施工现场治安保卫、防火消防和成品保护工作。以上各部在经理部领导班子的领导下，统一协调，各尽其责，及时解决施工过程中出现的各种问题，确保优质、高效的完成施工任务。4.2.2管理体系：管理机制采用项目法施工管理。质量体系经认证并符合GB/T190021994idt ISO9002：1994标准。4.2.3主要施工技术工人配备：木工：80人 钢筋工：80人 架子工：10人 瓦工：10人混凝土工：20人 电工：15人 水暖工：15人 油工40人其他：30人， 总计：300人，高峰期：400人。4.2.4项目经理部下设作业队及分工：（）结构施工队：负责主体结构工程的施工。（）瓦工作业队：负责砌筑工程、抹灰工程、楼地面工程的施工。（）油工作业队：负责油漆、粉刷工程的施工。（）木工作业队：负责内外门窗安装和吊顶工程的施工。（）防水作业队：负责地下室外防水、屋面防水、厕浴间防水工程的施工。（）电气工程作业队：负责管道预埋、管线敷设、电气设备安装调试工作。（）水、暖、通风工程作业队：负责水暖安装、配件预埋，孔洞预留及管线敷设、水暖及通风设备的安装调试工作。4.3施工部署：本工程工程量大，质量目标高，工期计划为480天，为保证基础、主体、装修均尽可能有充裕的时间施工，保质如期完成施工任务，必须充分考虑到各方面的影响因素，合理安排任务、人力、资源、时间、空间的总体布局。4.3.1总施工顺序上的部署原则按照先地下，后地上；先结构，后装修；先土建，后专业的总施工顺序原则进行部署。4.3.2施工工艺总流程：土方开挖 基础底板垫层 基础底板防水层 防水保护层 基础底板 地下室结构 地下室外防水 回填土 地上部分主体结构 墙体砌筑 专业安装 屋面工程 内外装修 室外工程 清理收尾 竣工报验4.3.3本工程流水段划分按如下考虑：（1）地下室墙、顶板分别按设计的两个后浇带分三个流水段施工，竖向施工缝留在后浇带处。三个流水段即：ZT轴为第一流水段，SH轴为第二流水段，GA轴为第三流水段。（2）主体阶段流水段划分 主体流水段按照结构形式1-2层分为3个流水段，2-13层分为2个流水段，14-18层分为3个流水段。4.3.4施工工期上的部署原则季节施工的考虑根据总施工进度的安排，基础结构及地下防水工程完毕后，及时进行回填土施工，以保证边坡的稳定；外立面错开冬期施工，以确保外装修的施工质量。为保证冬期施工室内的装修质量，在冬施之前完成外门窗的封闭和采取必要的供暖措施，以保证室内装饰施工所必须的温度。4.3.5为了确保工期和时间连续、实施立体交叉作业，本工程结构验收均分三次进行，第一次验收地下部分，第二次验收一至十层；第三次验收十一层至顶层。砌筑工程及装修在结构验收后分阶段、分层进行，二次结构、装修及水电管道安装工程采取交叉作业，合理安排穿插进行。4.3.7垂直运输：本工程垂直运输设备按如下考虑：在建筑物东侧设置一台MC180固定式塔吊（塔臂60 m），负责基础及主体结构模板、钢筋及零星混凝土的垂直运输；主体施工至六层时，在建筑物东侧设两座双笼电梯负责砌筑、装修材料垂直运输。安装平面位置详见平面布置图。4.3.8本工程结构混凝土主要采用商品混凝土，混凝土罐车运输到工地，三层以下由混凝土泵车输送至浇筑部位。三层以上采用地泵输送。安装平面位置详见平面布置图。4.3.9本工程模板体系：剪力墙采用大钢模，电梯井采用筒模，顶板、梁采用木模体系，由防水竹胶合板配木方构成，地下室外墙采用中型组合钢模。 4.3.10脚手架工程：结构施工及外装修采用双排脚手架，墙体砌筑及室内装修采用工具式脚手架。4.3.11现场设一栋木工加工间，负责模板及配件的制作。4.3.12现场设一钢筋加工间，负责钢筋的加工制作。4.3.13现场设一搅拌站，负责零星混凝土及装修砂浆的搅拌。4.3.14进行施工安排的时候，充分考虑各种因素，如高考期间施工时间的限制和季节施工的影响。4.4施工准备工作：4.4.1技术准备工作：（）项目总工组织各专业技术人员认真学习设计图纸，领会设计意图，做好图纸会审。（）根据质量手册和程序文件要求，针对本工程特点进行质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序质量控制措施。（）依据施工组织设计，编制分部、分项工程施工技术措施，做好技术交底，指导工程施工。（）做模板设计图，进行模板加工。（）认真做好工程测量方案的编制，做好测量仪器的校验工作，认真做好原有控制桩的交接核验工作。（）编制施工预算，提出主要材料用量计划。4.4.2劳动力及物质、设备准备工作：（）组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训。（）落实各部室人员，制定相应的管理制度。（）根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排，制定主要材料、半成品及设备进场时间计划。（）组织施工机械进场、安装、调试，做好开工前准备工作。4.4.3施工现场及管理准备工作：（）做施工总平面布置（土建、水、电）并报有关部门审批。按现场平面布置要求，做好施工场地围墙和施工三类用房的施工，做好水、电、消防器材的布置和安装。（）按北京市要求做好场区施工道路的路面硬化工作。（）抓紧与地方政府各有关部门接洽，疏通关系，办理开工前各项手续，保证施工顺利进行。（）完成合同签约，组织有关人员熟悉合同内容，按合同条款要求组织实施。4.5施工现场平面布置：4.5.1给水：（）从建设单位指定位置接入水源，管径DN100，并做水表井。 （）围绕施工现场敷设管径DN100的消防环线，设室外消火栓，配25m水龙带，19mm水枪。消火栓设昼夜明显标志，消火栓周围3米范围内不得堆放其它物品。（）环线引管径DN32支管供搅拌站用水。（）从环线引支管，枝状分布。分供办公生活区、大门冲洗用水。（）从环线引两根管径DN40立管，供层以下低区生产消防用水，各层从立管引管径为DN32支管，加截门。用软管引至施工作业面，供施工生产用水。（）现场设水泵房，供给层以上高区生产消防用水。（）4楼沿结构设管径DN65的生产消防竖管，每层设DN65的消火栓，配25m水龙带，19mm水枪。冬施时外露部分做50mm厚岩棉保温。（）从竖管引管径DN32支管，加截门。用软管引至施工作业面，供施工生产用水。4.5.2排水（）施工现场地面硬化，并形成一定坡度。雨废水有组织排至沉淀池。（）在大门处设冲洗水槽，负责车辆清洗。（）施工现场设沉淀池。现场污废水经沉淀处理后排出。（）沉淀池定期清掏。4.5.3用水量计算：（1）施工用水量：q1=k1Q1N1K2/（83600）=1.1(80300+10300)/36008）1.5=1.55L/Sq1：施工用水量k1：未预计的施工用水系数，取1.1Q1：日工程量N1：施工用水定额K2：用水不均衡系数，取1.5按每日搅拌和养护砼量为80 m3，每日砂浆用量为10m3计算。（2）施工现场生活用水量：（由于现场不设生活区，故按如下考虑）q2=p1N2K2/（t3600）=（400802/（63600）=2.96L/S q2：施工现场生活用水量P1：为施工现场人员总数N2：施工现场生活用水定额K2：为施工现场生活用水不均衡系数，取2T：为高峰用水时间，按6小时计算（3）现场消防用水量：q3：按施工手册取10 L/Sq1q24.51 L/Sq1q2 q3故总用水量Qq310 L/S（4）管道选择：d=(4q/1000v)1/2=(410/1.61000) 1/20.089 mm故管径选为DN100 mm其中V为经济流速选为1.6 m3/s（5）水泵选择：本工程最高建筑高度为53.05米，故预设生产消防水泵供高层生产消防用水。总扬程HH1ZhH1为建筑物高度Z为最不利处的自由水头，选10m。h为沿程阻力，因距离较短忽略不计。故H53.051063.05 m所以水泵扬程H63.05 m流量取消防流量L5L/S（6）消防竖管管径d=(4q/1000v)1/2=(45/2.51000) 1/20.050mm根据北京市规定管径选择DN65 mm4.5.4施工临时用电：根据施工现场的实际情况来布置施工临时用电的线路走向、配电箱的位置及照明灯具的位置。电源电缆引下根据现场用电负荷确定电缆截面。现场布置，均按三级配电，二级保护。本工程临时用电均从甲方指定的地点引入，并进入本施工现场的红线内，在红线内设总配电箱，从甲方提供电源位置采用三相五线制配线引入总配电箱。施工现场内配电方式采用TN-S系统，并在总配电箱处做重复接地一组，接地电阻小于4 W。消防水泵的电源由总配电箱的上口接，不得经任何开关控制。其他内容严格执行施工现场临时用电安全技术规范JGJ46-88。4.5.5临时用电量计算：（1）塔吊及外用电梯：取x=0.3 cos=0.7 tg=1.02Pj1=0.3(80+302)=42KWQj1=Pj1tg=42.8Kvar（2）钢筋加工机械及木工加工机械：取x=0.3 cos=0.75 tg=0.88Pj2=0.3（32+42+51+34+3+7.5+7.5）=14.7KWQj2=Pj2tg=12.9Kvar（3）各类焊接设备：取x=0.35 cos=0.45 tg=1.98Pj3=0.3546=8.4KWQj3=Pj3tg=16.6Kvar（4）搅拌机：取x=0.7 cos=0.68 tg=1.08Pj4=0.75.52=7.7KWQj4=Pj4tg=8.3Kvar（5）震捣器（平板式、插入式）：取x=0.7 cos=0.65 tg=1.17Pj5=0.7（1.11+1.120）=16.2KWQj5=Pj5tg=19.0Kvar（6）气泵：取x=0.65 cos=0.68 tg=1.08Pj6=0.657.5=4.9KWQj6=Pj6tg=5.3Kvar（7）生活用电：取x=1 cos=0.8 tg=0.5Pj7=1100=100KWQj7=Pj7tg=50Kvar取同期系数Kp=Ka=0.9Pj（1-6）=0.9（42+14.7+8.4+7.7+16.2+4.9）=84.5KWQj（1-6）=0.9（42.8+12.9+16.6+8.3+19.0+5.3）=104.6Kvar总负荷：Sj=Pj（1-6）+Pj72+Qj（1-7）+Qj821/2 =（84.5+100）2+（104.6+50）21/2 =240.7KVA考虑变压器自身的损耗Pb=0.02Sj=0.02240.7=4.81KWQb=0.08Sj=0.08240.7=19.24KvarSb=（Pb2+Qb2）1/2=19.8KVA系统总容量为计算总负荷+变压器损耗=260.5KVA考虑到系统总容量应在中心变电室安装1台300KW干式节能型变压器,并配备两台75KW的柴油发电机。4.5.6施工现场防雷接地系统施工现场防雷采用施工用的塔吊，在塔吊顶端设置避雷针。利用塔吊的基础做为施工现场的接地系统。5主要分部分项工程、施工技术方案5.1施工测量：5.1.1工程概况：本工程建筑物外形呈“凹”形纵向86.80m，横向34.10m。基底标高-7.02m，本工程0.000相当于绝对标高42.30 m。室外标高-0.75相当于绝对标高41.55m。 5.1.2施工测量的准备工作:（）熟悉、校核施工图轴线尺寸、结构尺寸和各层各部位的标高变化及其相互间的关系。（）对照总图，现场勘察、校测建筑用地红线桩点、坐标、高程及相邻建筑物关系。（）测量仪器准备：光学经纬仪（DJ2）一台带弯管目镜；有机玻璃十字接收靶；自动安平水准仪（DS1）一台；50 m钢卷尺3个。以上测量仪器均应在施工前检定合格，确保测量数据的准确。（）测量人员配备：测量工23人，验线员1人，上述人员均持有北京市建委颁发的上岗证书。5.1.3建筑物定位放线：（）平面控制网建立：）A、B、C、D、E、F绝对坐标均已知，根据平面三角关系，内业计算a1、a2、b1、b2利用极坐标法架镜E点测设A、B两点位置，利用经纬仪及钢尺确定D、C，平行借线确定G、H,然后架镜于F点测设D、C点各项极坐标值以便与内业计算值校核，建立平面控制网ABGHCD。）平面控制网的精度要求：根据建筑的结构和使用特点，布网精度为二级，测角中误差为 12，边长相对误差为 1/15000。）距离丈量方法：距离丈量采用I级钢尺，丈量时必须使用弹簧秤，并进行往返测量。并考虑尺长、温度、倾斜、拉力等各项改正数。具体公式为：（考虑采用标准拉力，则拉力改正数不计）式中：L-丈量时钢尺读数 t0-鉴定时标准温度 L0-实际距离 a-钢尺线膨胀系数 L实-钢尺实际长度 t-测量时实际温度 L明-钢尺名义长度 h-两端高差）角度测设方法：如图所示： 根据已知的起始方向，测设角度：用正倒镜法测出AOB1后，用经纬仪精确测设出AOB1=1，1与的差为，过B1点作OB1，并量取距离。（）建筑物高程控制网测设：高程引入采用原场区内已知水准点进行测设，本工程布设4个临时水准点，组成建筑物的高程控制网，控制网的测量采用附和测法。闭合差的要求： L：为附和线路长度。（）测设轴线控制桩：根据已布好的建筑物平面控制网，测设轴线控制桩，测设时以两端控制桩为准，测定该边的控制桩，并校核各桩间距，精度同平面控制网。5.1.4基础开挖放线：由于建筑平面控制桩及轴线控制桩距基础外边线较远，在基础开挖时，不易被破坏，故在开挖基础时不需引桩。基础开挖撒线宽度不应超过15 cm。（）根据建筑物平面控制网、设计边坡及地面高程，分别测设出基槽下口（坡角）及基槽上口（坡顶位置桩），并沿上口桩撒出开挖边线，上口桩位允许误差+50 mm、20 mm。基槽下口桩允许误差为+10 mm；开挖至接近槽底时，应及时测设坡角与3 m3 m的方格网点标高，允许误差为：10 mm。（）垫层上基础放线：用经纬仪正倒镜法以轴线控制桩为准将各轴线直接投测在垫层上。5.1.5结构施工测量：（）结构竖向投测：工程采用激光经纬仪天顶内控法进行竖向投测。在每个流水段内设四个内控点，控制点设在首层楼面上，采用20020010预埋铁板做控制点（加活动盖板保护）。二层以上结构施工时，均在控制点上方预留200200方孔，设有机玻璃十字丝接收靶。激光经纬仪设在首层控制点上对准接收靶，照准部进行水平向360回转，当回转圆心同接收靶某圆心轨道重合时即确定了轴线投测点位置，并采用正倒镜法校核。轴线竖向投测示意图（）施工层放线：放线前应在平面上校核轴线，闭合后测设细部轴线，后以此为准测量墙和洞口的边线，各部位放线的允许误差为：项 目精 度主轴线10 mm细部放线2 mm墙边线+3 mm门窗洞口线+ 3 mm（）高程的竖向传递：工程结构施工时，划分为三个流水段，设六个标高传递点分别向上进行传递，以保证在各流水段施工层上附近有三个标高点，进行互相校核。：）标高传递的允许误差：项 目精 度层 间3 mm总 高10 mm）各传递点的起始标高线为+1.00 m，应由附近的二个临时水准点确定。标高传递时采用钢尺沿铅直方向（经纬仪配合）向上量至施工层。钢尺丈量时应考虑各项改正数。在传递过程中应根据每层的误差进行上一层的调整，以防止层间误差的积累而引起总误差超限。）施工层抄平前，应校核下层传递上的三个标高点，校差小于3 mm时，取平均点引测水平线；抄平时将水准仪放在测点范围的中心位置，进行一次精确抄平，水平线的标高允许误差为3 mm。（）钢筋混凝土墙体、暗柱施工测量：）墙、柱钢筋绑扎完毕后，在竖向主筋上测设标高点，用油漆标注，作为支模和浇筑混凝土的依据。测法和误差应符合上
