湿法玉米淀粉的生产工艺及设备

一.工艺流程及工艺参数
　　1.玉米贮存与净化
　　原料玉米(要求成熟的玉米，不能用高温干燥过热的玉米)经地秤计量后卸入玉米料斗，经输送机、斗式提升机进入原料贮仓，经振动筛选、除石、磁选等工序净化，计量后去净化玉米仓。由玉米仓出来的玉米用水力或机械输送去浸泡系统。水力输送速度为0.9—1.2m/s,玉米和输送水的比例为1：2.5—3。温度为35℃—40℃，经脱水筛，脱除的水回头作输送水用，湿玉米进入浸泡罐。
　　2.玉米浸泡
　　玉米的浸泡是在亚硫酸水溶液中逆流进行的。一般采用半连续流程。浸泡罐8—12个，浸泡过程中玉米留在罐内静止，用泵将浸泡液在罐内一边自身循环一边向前一级罐内输送，始终保持新的亚硫酸溶液与浸泡时间最长(即将结束浸泡)的玉米接触，而新入罐的玉米与即将排出的浸泡液接触，从而保持最佳的浸泡效果。浸泡温度（50±20）℃，浸泡时的亚硫酸浓度为0.2%—0.25%，浸泡时间60—70h。完成浸泡的浸泡液即稀玉米浆含干物质7%—9%，pH3.9—4.1，送到蒸发工序浓缩成含干物质40%以上的玉米浆。浸泡终了的玉米含水40%—46%，含可溶物不大于2.5%，用手能挤裂，胚芽完整挤出。其酸度为对100kg干物质用0.1mol/L氢氧化钠标准液中和，用量不超过70mL。
　 3.玉米的破碎
　　浸泡后的玉米由湿玉米输送泵经除石器进入湿玉米贮斗，再进入头道凸齿磨，将玉米破碎成4—6瓣，含整形玉米量不超过1%，并分出75%—85%的胚芽，同时释放出20%—25的淀粉。破碎后的玉米用胚芽泵送至胚芽一次旋液分离器，分离器顶部流出的胚芽去洗涤系统，底流物经曲筛滤去浆料，筛上物进入二道凸齿磨，玉米被破碎为10—12瓣。在此浆料中不应含有整粒玉米，处于结合状态的胚芽不超过0.3%。经二次破碎的浆料经胚芽泵送二次旋液分离器；顶流物与经头道磨破碎和曲筛分出的浆料混合一起，进入一次胚芽分离器，底流浆料送入细磨工序。进入一次旋流分离器的淀粉悬浮液浓度为7—9Bé，压力为0.45—0.55MPa。进入二次旋流分离器的淀粉浆料浓度为7—9 Bé,压力为0.45—0.55MPa，胚芽分离过程的物料温度不低于35℃。
　　4.细磨
　　经二次旋流分离器分离出胚芽后的稀浆料通过压力曲筛，筛下物为粗淀粉乳，淀粉乳与细磨后分离出的粗淀粉浆液汇合后进入淀粉分离工序；筛上物进入冲击磨(针磨)进行细磨，以最大限度地使与纤维联结的淀粉游离出来。经磨碎后的浆料中，联结淀粉不大于10%。细磨后的浆料进入纤维洗涤槽。
　　5．纤维的分离、洗涤、干燥
　　细磨后的浆料进入纤维洗涤槽，在此与以后洗涤纤维的洗涤水一起用泵送到第一级压力曲筛。筛下分离出粗淀粉乳，筛上物再经5级或6级压力曲筛逆流洗涤，洗涤工艺水从最后一级筛前加入，通过筛面，携带着洗涤下来的游离淀粉逐级向前移动，直到第一级筛前洗涤槽中，与细磨后的浆料合并，共同进入第一级压力曲筛，分出粗淀粉乳。该乳与细磨前筛分出的粗淀粉乳汇合，进入淀粉分离工序。筛面上的纤维、皮渣与洗涤水逆流而行，从第一筛向以后各筛移动，经几次洗涤筛分洗涤后，从最后一级曲筛筛面排出，然后经螺旋挤压机脱水送纤维饲料工序。
　 细磨后浆料浓度为13—17Bè，压力曲筛进料压力0.25—0.3MPa，洗涤用工艺水温度45℃，可溶物不超过1.5%，纤维洗涤用水量210—230L/100kg绝干玉米，洗涤后物料中含游离淀粉3%干物质。粗淀粉乳中细渣含量0.1g/L,进入螺旋挤压机湿皮渣含水60%左右，压榨后皮渣水分50%—55%。

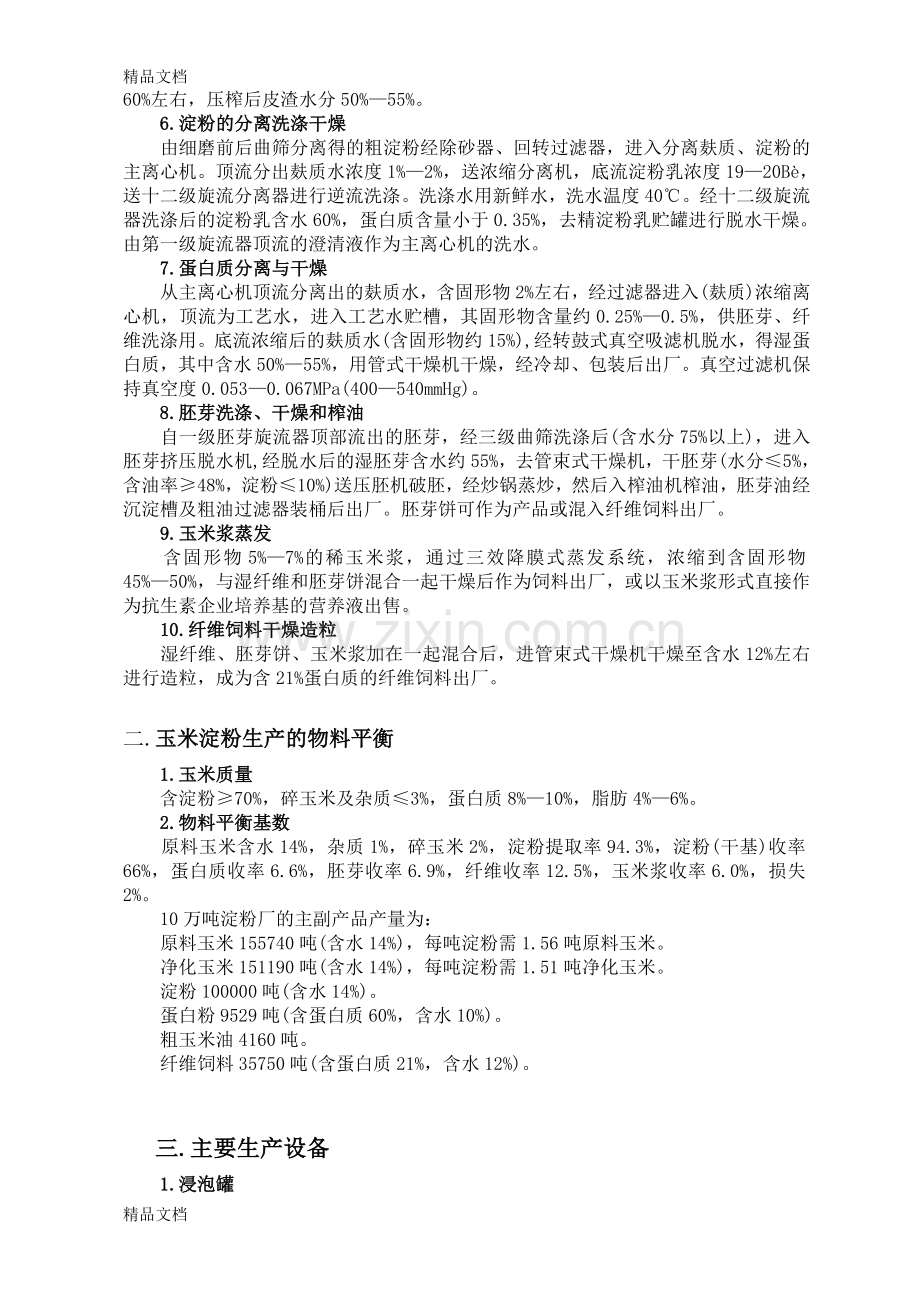

　　6.淀粉的分离洗涤干燥
　　由细磨前后曲筛分离得的粗淀粉经除砂器、回转过滤器，进入分离麸质、淀粉的主离心机。顶流分出麸质水浓度1%—2%，送浓缩分离机，底流淀粉乳浓度19—20Bè，送十二级旋流分离器进行逆流洗涤。洗涤水用新鲜水，洗水温度40℃。经十二级旋流器洗涤后的淀粉乳含水60%，蛋白质含量小于0.35%，去精淀粉乳贮罐进行脱水干燥。由第一级旋流器顶流的澄清液作为主离心机的洗水。
　　7.蛋白质分离与干燥
　　从主离心机顶流分离出的麸质水，含固形物2%左右，经过滤器进入(麸质)浓缩离心机，顶流为工艺水，进入工艺水贮槽，其固形物含量约0.25%—0.5%，供胚芽、纤维洗涤用。底流浓缩后的麸质水(含固形物约15%),经转鼓式真空吸滤机脱水，得湿蛋白质，其中含水50%—55%，用管式干燥机干燥，经冷却、包装后出厂。真空过滤机保持真空度0.053—0.067MPa(400—540mmHg)。
　　8.胚芽洗涤、干燥和榨油
　　自一级胚芽旋流器顶部流出的胚芽，经三级曲筛洗涤后(含水分75%以上)，进入胚芽挤压脱水机,经脱水后的湿胚芽含水约55%，去管束式干燥机，干胚芽(水分≤5%，含油率≥48%，淀粉≤10%)送压胚机破胚，经炒锅蒸炒，然后入榨油机榨油，胚芽油经沉淀槽及粗油过滤器装桶后出厂。胚芽饼可作为产品或混入纤维饲料出厂。
　　9.玉米浆蒸发
　　含固形物5%—7%的稀玉米浆，通过三效降膜式蒸发系统，浓缩到含固形物45%—50%，与湿纤维和胚芽饼混合一起干燥后作为饲料出厂，或以玉米浆形式直接作为抗生素企业培养基的营养液出售。
　　10.纤维饲料干燥造粒
　　湿纤维、胚芽饼、玉米浆加在一起混合后，进管束式干燥机干燥至含水12%左右进行造粒，成为含21%蛋白质的纤维饲料出厂。

二.玉米淀粉生产的物料平衡
　　1.玉米质量
　　含淀粉≥70%，碎玉米及杂质≤3%，蛋白质8%—10%，脂肪4%—6%。
　　2.物料平衡基数
　　原料玉米含水14%，杂质1%，碎玉米2%，淀粉提取率94.3%，淀粉(干基)收率66%，蛋白质收率6.6%，胚芽收率6.9%，纤维收率12.5%，玉米浆收率6.0%，损失2%。
　　10万吨淀粉厂的主副产品产量为：
　　原料玉米155740吨(含水14%)，每吨淀粉需1.56吨原料玉米。
　　净化玉米151190吨(含水14%)，每吨淀粉需1.51吨净化玉米。
　　淀粉100000吨(含水14%)。
　　蛋白粉9529吨(含蛋白质60%，含水10%)。
　　粗玉米油4160吨。
　　纤维饲料35750吨(含蛋白质21%，含水12%)。

三.主要生产设备
　　1.浸泡罐
　　浸泡罐是锥形底的圆柱形罐。罐的高径比为2∶1；罐底锥度不低于45°；每个罐单独配置输液泵及加热器。
　　10万吨淀粉装置配300m3罐8个，3万吨淀粉装置配100m3罐8个,1万吨淀粉装置配40m3罐6个。
　　2.玉米破碎机
　　一般采用凸齿磨。
　　3.胚芽旋流器
　　过去老厂多用胚芽分离桶或漂浮槽，而目前都采用旋流器分离胚芽。
　　4.胚芽洗涤曲筛(曲筛又名弧形筛)
　　万吨级淀粉厂一般用玉米脱水曲筛1台，胚芽洗涤曲筛3台。

The Zi 忓 father Qian 撳瓨　　5.冲击磨
　　细磨一般用冲击磨(针磨)，比砂盘磨为好。

The 鍫嗗彔鏂 Gui 紡　　6.纤维分离洗涤用压力曲筛
　　老式工艺中还有采用锥形离心筛、振动平筛的，现在基本都采用压力曲筛。

The Zhu 涘簲鑰呯洿鎺ラ厤閫 ?　　筛的工作压力为0.25—0.3MPa，筛网筛缝宽度为50mm、75mm、100mm。筛的产量取决于工作压力和筛面的面积，每平方米筛面的单位产量比胚芽洗涤常压曲筛要高1倍多。
　　7.淀粉与蛋白分离
　　老式工艺用沉淀法的流槽工艺，现已淘汰。如今一般都采用碟式喷嘴型分离机，简称淀粉分离机。

The strand 岀 Huai 鏉″ warship 鐮 ?　　8.淀粉洗涤的旋流分离器
　　它是由一定数量的φ10mm旋流管组合而成的，因此也称多管旋流器。生产中，通常采用9—12级，多管旋流器分C型、TM型和RC型，国产有72型和50型的，均属于C型系列。
　　9.麸质浓缩分离机
　　一般都用碟片式喷嘴型分离机。
　　10.麸质回收

The 鐗╂祦 Wan 滀笟鏈　　小型厂可用板框压滤机，大型厂一般都用转鼓式真空吸滤机，也有用沉降离心机的。

The Xi 撳簱 Ning 冨眬　　11.淀粉干燥

The 鏈夊 warship 鎹熻€?一般都用气流干燥。过去老厂都用正压二级气流干燥，目前先进的干燥方法都用一级负压气流干燥。对1万吨淀粉厂而言，一级负压干燥比正压二级干燥可节省1台55kW风机，尾气中粉尘和包装间粉尘大为减少，尾气损失和操作环境大为改善。
　　12.淀粉脱水

The 鐗╄祫鍒嗛厤 Wan 撳埗一般用卧式刮刀离心机。
　　13.管束式干燥机

The 鐗╄祫 Zhu 涢攢 Cong ″垝　　湿纤维、胚芽饼和浓缩玉米浆混合后一般采用管束式干燥机干燥。

The strand ら€? Ma 愯緭 Chen ュ ?　　麸质回收后有用气流干燥的。一般大中型厂均用管束式干燥机干燥后作为蛋白粉出厂。
　　原辅材料及能源消耗
　　原辅材料及能源消耗与企业经济效益和生产水平有较大关系。国内生产每吨淀粉的先进指标如下：商品玉米量1.56吨，耗电量210千瓦小时，净化玉米量1.51吨，硫磺量3—4公斤，耗水量2-3吨
