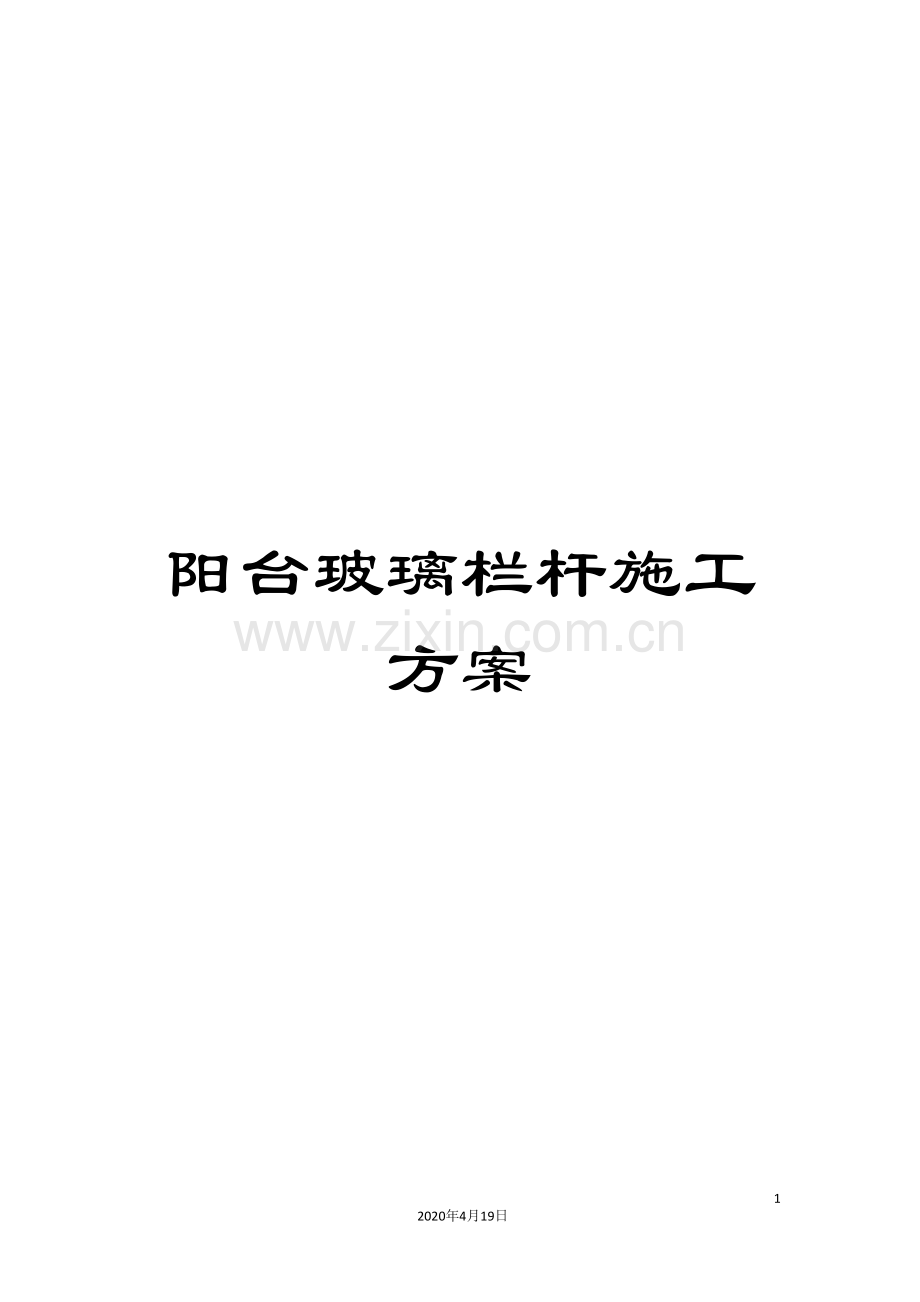

阳台玻璃栏杆施工方案.doc

阳台玻璃栏杆施工方案- 8 -2020年4月19日文档仅供参考，不当之处，请联系改正。栏杆工程施工方案一、工程概况本工程为锦地繁花骏园四期走道、阳台护栏工程。二、施工准备1、技术准备（1）技术人员应对设计图纸进行认真的审核，明确各部位的节点做法，如发现图纸中有不明确事项，在施工前向设计人员提出，由设计人员进行确定。（2）根据工程的特点、质量要求、工期要求、现场要求等，制定出详细的屋面工程施工方案，进行合理的施工安排，确保质量、进度、成本、现场等各项指标的顺利实现。（3）施工前向施工队进行详细的交底，使其明确各部位的施工做法、操作工艺、施工要求等。2、材料准备根据合同要求，该项目使用栏杆为：组合式铝合金玻璃护阳台栏杆。A、阳台玻璃栏杆：面管用40*100*3mm平椭圆铝合金，立柱用50*50*3mm铝合金凹管，横杆用40*50*2mm铝合金凹管，阳台栏杆玻璃用(6+0.76+6)钢化夹胶玻璃（水晶灰）。B、栏杆加工（1） 、阳台玻璃栏杆主要为铝合金管型材料，材料需经过铬化粉末喷涂，颜色（深灰FL7647S），材料指定凤铝品牌。（2）、栏杆玻璃：玻璃采用凹槽固定，使用6mm+0.76+6mm钢化夹胶安全玻璃。可接触面均工艺磨边，达到国家相关规定的使用和安全要求。（3）、栏杆辅材配件：栏杆杆件连接使用铝角和锌钢底座连接，安装使用M8x80膨胀螺栓与主体实体结构锚固。达到国家相关规定的使用和安全要求。3、机具准备机具采用切割砂轮机、冲击电钻、角磨机、不锈钢丝细毛刷、小锤等。4、作业条件A、熟悉图纸，栏杆施工工艺技术交底。B、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。C、现场供电应符安装电机接用电要求。D、施工环境已能满足栏杆施工的需要。5、计划准备确保各种人员、机具、材料按时、按量进场。在开始施工前，技术部向供应方提供一份材料需求计划表，明确各期间的供应数量和供应需求等。三、操作工艺1、工艺流程施工准备放样下料冲孔运直现场定位安装玻璃安装。2、主要施工方法A、栏杆安装：（1）安装流程：从栏板1米线引入标准高度（完成面在1米线以上25CM），用粉笔在栏杆安装阳台两侧或墙体上划出1.15米标高线；在线上打入膨胀螺栓，然后将面管两端固定于膨胀螺栓上；安装立柱。 （2）安装要求：对中，垂直、水平安装等必须使用水平管严格控制，误差不允许大于3mm，特别是护栏安装必须垂直，如果使立柱两边错位过大，在凹槽上安装钢化玻璃时，偏差过大会导致钢化玻璃无法安装。四、质量标准1、所有构件下料应保证准确，构件长度允许偏差为1mm。2、构件下料前必须检查是否平直，否则必须矫直。3、主控项目:A、栏杆制作与安装所用的材料和材质、规格应符合图纸要求。B、栏杆造型、尺寸和安装位置应符合图纸要求。C、 栏杆安装预埋件的数量、规格、位置以及栏杆预埋件的连接节点应符合图纸要求。D、栏杆高度、间距、安装位置应符合图纸要求。E、栏杆玻璃应使用公称厚度不小于12mm的钢化夹层玻璃。F、栏杆弧度应符合图纸要求。项 目允许偏差(mm)检验方法栏杆高度3用1米垂直检查尺检查栏杆间距3用钢尺检查栏杆直线度4拉通线、用钢直尺检查扶手高度3用钢尺检查五、质量控制措施1、质量管理措施A、严格执行逐级交底制度，确保设计意图和业主要求得到实现。B、严格进行“三检”，实行全过程质量监控。C、严格执行验收见证制度，未经有关参与各方认可，不得进入下道工序。D、按照“样板先行”的原则，先施工样板段，经过有关参与各方验收认可后，以实物结合书面技术交底后大面积展开。2、质量保证措施及管理体系A、建立健全的质量保证体系，成立以项目经理为首的质量检查小组，定期进行综合单项检查，督促操作人员严把质量关。B、每道工艺施工前，必须做好技术交底工作，将技术要求、操作要领、质量要求贯彻到每位操作人员，使大家做到心中有数，正确施工。 C、严格执行“三检”制度，即自检、互检、交接检。D、实行分段挂牌制度，将操作班组长、操作者，施工日期、施工部位、用表格予以纪录，奖罚分明。 E、经常巡逻检查各方面的质量情况，发现问题，解决问题。六、 土建与安装单位配合措施从以下几个方面入手：1、以土建外装为龙头，成立专人统一制度、措施约束施工管理现场。凡进场施工的安装及专业施工班组，必须遵守现场管理制度，服从领导，统一规划，平衡、调度。在生活、生产、施工用电、用水等方面划分区域，建立施工现场统一指挥协调的专人，负责协调各专业单位间的施工程序。2、以统一的施工计划、施工程序为指导。安装应紧密配合土建外装进度，按照设计图纸进行前期的预留预埋工作，土建外装要配合安装作好隐蔽的预留预埋，产品保护，提供准确的基准线。3、各专业间配合协调施工预留预埋阶段，以土建外装为主，在熟悉图后提出安装插入时间。预留、预埋的孔洞双方明确分工，标明的部分，由土建外装预设，安装复核。安装阶段，以安装为主，土建外装按安装提供或商定的要求，按时提供工作面。各层安装工程插入前，土建外装标出各层的控制标高线，以利安装标准控制。4、建立成品保护制度和施工服务制度，应共同遵守。进场时应接受统一的入场教育，并分别进行作业人员的成品保护意识教育，保证相互尊重劳动成果。设置统一的监督员，发现有人违章作业，损坏成品及时阻止，并交项目部协调处理。七、职业健康保护措施1、建立健全职业健康保护体系。2、对职工进行职业健康知识教育。3、对从事有毒有害工种的职工建立健康档案，并定期进行体检。4、购买必须的防护用品。八、保证安全的技术措施1、目的安全技术措施是安全生产的唯一保证，对加快工程进度，提高工程质量起很大的作用，因此在施工过程中必须坚决贯彻执行，确保安全生产。2、组织措施A、建立健全安全生产组织，成立经项目工程部的安全生产领导小组，本工程主持日常安全检查和监督指导工作。B、公司生产安全部门派一专人指导、督促安全生产工作。C、项目工程部建立以安全部门为首，包含工人班组长、施工员、监督岗的安全保证体系。 3、制度保证A、健全安全生产岗位职责，责任落实到相关管理人员。B、必须坚决贯彻执行建设部JGJ59-99建设施工安全检查标准及各种规范、规定，严格执行制定的各种安全生产规章制度，根据国家规定制定各种专门的安全措施。C、按规定执行安全生产检查、考核奖惩制度。D、必须进行安全技术交底，作到针对性强，签证手续完整，督促检查实施情况，及时制定增补措施，保证安全施工。E、建立安全生产检查实施制度，做到班组岗位日查，使警钟常鸣常抓不懈。F、安全员、施工员、工人班组长认真填写各项安全生产管理记录，定期交项目部内业人员分类、保管、存档。4、思想意识保证A、定期组织劳动安全条例学习、宣传、使职工对安全工作朋思想上有足够的认识，自觉遵守安全制度和认真执行安全操作规程，对新入场职工要进行认真的入场教育并形成书面资料，与施工班组签定安全施工合同。B、对职工安全生产的安全常识教育，牢固树立法制观念，建立“安全第一、安全责任重于泰山”的思想意识，对参加施工的所有人进行安全技术培训。 施工单位： 11月15日
