长 兴 路 天 然 气 工程
燃气管道吹扫、强度、气密试验方案
编制:
校对:
批准:
北京市常青市政工程有限公司
2#标项目经理部
日期: 年 月 日

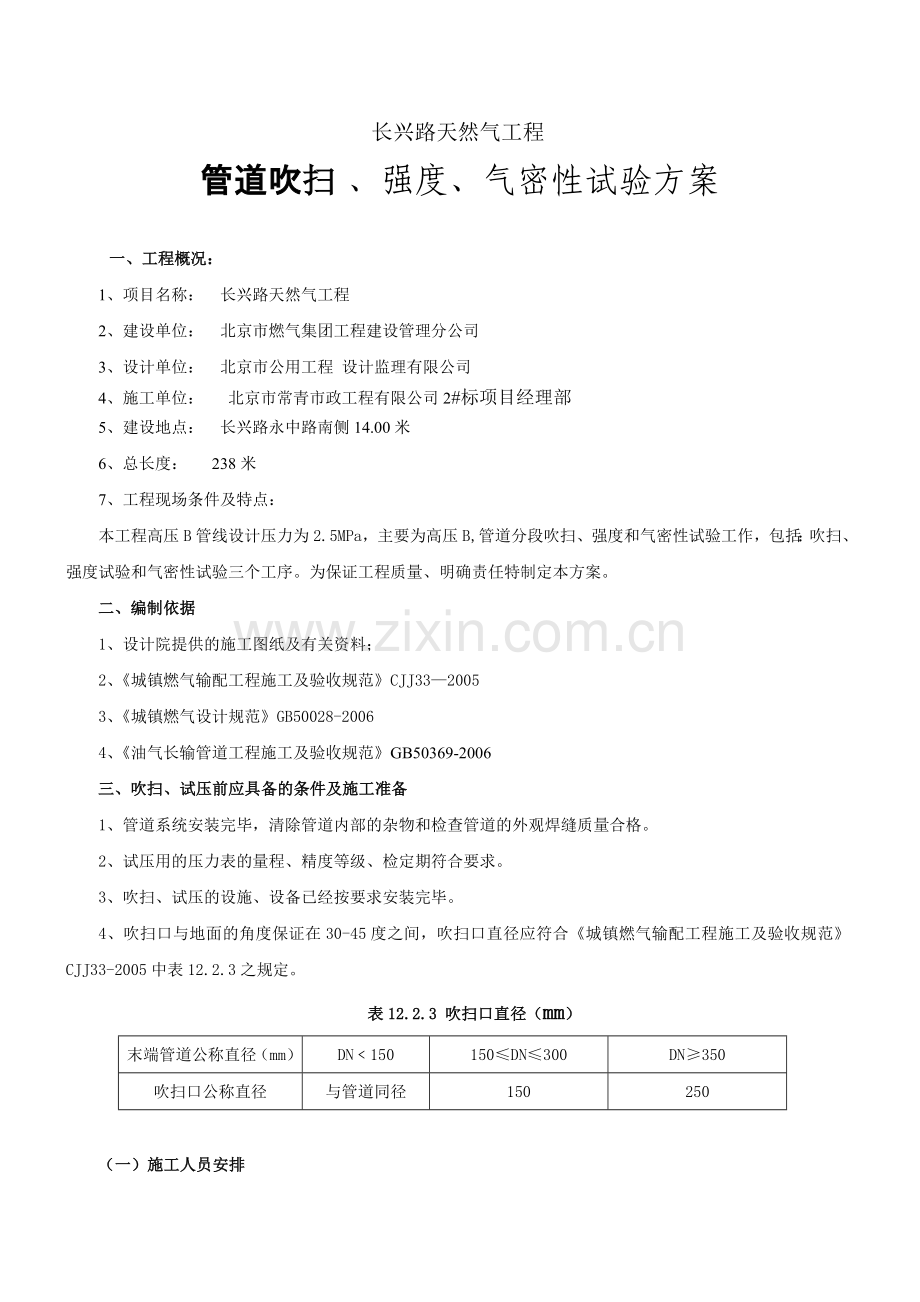

长兴路天然气工程
管道吹扫 、强度、气密性试验方案
一、工程概况:
1、项目名称: 长兴路天然气工程
2、建设单位: 北京市燃气集团工程建设管理分公司
3、设计单位: 北京市公用工程 设计监理有限公司
4、施工单位: 北京市常青市政工程有限公司2#标项目经理部
5、建设地点: 长兴路永中路南侧14.00米
6、总长度: 238米
7、工程现场条件及特点:
本工程高压B管线设计压力为2.5MPa,主要为高压B,管道分段吹扫、强度和气密性试验工作,包括:吹扫、强度试验和气密性试验三个工序。为保证工程质量、明确责任特制定本方案。
二、编制依据
1、设计院提供的施工图纸及有关资料;
2、《城镇燃气输配工程施工及验收规范》CJJ33—2005
3、《城镇燃气设计规范》GB50028-2006
4、《油气长输管道工程施工及验收规范》GB50369-2006
三、吹扫、试压前应具备的条件及施工准备
1、管道系统安装完毕,清除管道内部的杂物和检查管道的外观焊缝质量合格。
2、试压用的压力表的量程、精度等级、检定期符合要求。
3、吹扫、试压的设施、设备已经按要求安装完毕。
4、吹扫口与地面的角度保证在30-45度之间,吹扫口直径应符合《城镇燃气输配工程施工及验收规范》CJJ33-2005中表12.2.3之规定。
表12.2.3 吹扫口直径(mm)
末端管道公称直径(mm)
DN﹤150
150≤DN≤300
DN≥350
吹扫口公称直径
与管道同径
150
250
(一)施工人员安排
吹扫、试压总负责人
1
现场技术员
2
现场安全员
1
现场施工员
5
现场通讯员
5
工程车司机
1
(二)施工人员职责
吹扫、试压总负责人:全面负责各分段工程的吹扫、试压人员的安排与吹扫、试压的质量监督。对工程质量、安全负责,并督促和监督记录人员按实际数字进行记录。
现场技术员:在施工操作负责人的安排下负责监督各分段工程的吹扫、试压按照方案逐步进行,并对施工中出现的技术难点进行指导和解决。
现场安全员: 负责组织项目部人员学习贯彻相关安全法规,有关施工安全管理办法、规定。吹扫时安全区域的巡视工作。
现场施工员:在施工操作负责人的安排下,按照分段工程的吹扫、试压方案进行施工操作。并做好每次施工操作的详细记录。
现场通讯员:负责联系施工现场的通讯工作。
工程车司机:负责落实工程现场的机具、管材、管件运输工作。
(三)、管道吹扫、试压方案
本工程吹扫、试压管道管径为:DN400 DN500长度为:238m,由于该工程焊接长度比较长,故吹扫、试压分为:分段进行吹扫、试压;整体进行吹扫、试压。将第一个焊口和最后一个焊口处暂不回填,以便最后整体打压使用。
A、分段进行吹扫、试压方案
(一)、管道吹扫
工程吹扫采取分段进行,管道吹扫严格控制在管段放入发送架或发送沟之前,打压点与放散点分别设在管道的两端。吹扫介质为压缩空气,每100m一次,流速大于20m/s,小于40m/s,吹扫压力不大于0.3MPa,反复多次进行吹扫,直至吹扫口无污物为止。另外在管道回拖到管沟每累加500m连接后做一次吹扫(强度压力做为一次吹扫记录,如吹扫不干净,继续吹扫),此次吹扫由于前面操作坑已经回填,所以考虑在一端进气和排气。分段吹扫按此以此类推进行。在每次吹扫口10m区域内设置警示区,闲杂人等不得靠近。
(二)、强度试验
强度试验:管道强度试验严格控制在管段放入发送架或发送沟之前,在吹扫结束后,进行强度试验,试验压力为设计压力的2.5MPa,即高压管道强度试验压力为2.875Mpa,另外在管道回拖到管沟每累加100m连接后做一次强度试验。分段强度试验按此以此类推进行。试验时压力应逐步缓升,首先升至试验压力的50%,应进行初检,初检时用肥皂水检验,如无泄漏、异常,继续升压至试验压力然后宜稳压24h后,观察压力计不应少于30min,观察压力表读数若无压降为合格。
(三)、气密性试验
分段强度试验合格后进行气密性试验,管道气密性试验严格控制在不大于100米进行一次,管道回拖到管沟每累加100m连接后做一次气密性试验。分段气密性试验按此以此类推进行。高压管网为2.5 Mpa,试验时间为24小时。每一小时对压力表、温度计、大气压力表进行记录一次,最后允许压力降按照《城镇燃气输配工程施工与验收规范》CJJ33-2005第12.4.5条执行。允许压力降小于或等于1MPa为合格。
B、整段进行吹扫、试压方案
(一)、管道吹扫
工程分段吹扫进行后,待管道238米整体系统连接完成,进行一次吹扫,吹扫压力不大于0.3MPa,流速大于20m/s,小于40m/s,因分段连接后都进行吹扫工作,故整体系统连接完成后的吹扫,主要看第一次的吹扫效果,如果第一次吹扫效果干净,则不再进行吹扫工作。如果第一次吹扫不干净,则继续吹扫,直至吹扫口无污物为止。此次吹扫由于前面操作坑已经回填,所以考虑在一端进气和排气。在此次吹扫口20m区域内设置警示区,闲杂人等不得靠近。
(二)、强度试验
强度试验:238米整体系统完成吹扫后,进行强度试验,试验压力为设计压力的1.15倍,即次高压管道强度试验压力为2.875Mpa,试验时压力应逐步缓升,首先升至试验压力的50%,应进行初检,初检时用肥皂水检验,如无泄漏、异常,继续升压至试验压力然后宜稳压4h后,观察压力计不应少于30min,观察压力表读数若无压降为合格。
(三)、气密性试验
238米整体系统完成强度试验合格后,进行气密性试验,高压管网为2.5 Mpa,,试验时间为24小时。每一小时对压力表、温度计、大气压力表进行记录一次,最后允许压力降按照《城镇燃气输配工程施工与验收规范》CJJ33-2005第12.4.5条执行。允许压力降小于或等于1MPa为合格。
五、安全措施及注意事项
管道吹扫及强度、压力试验区域严格按照国家燃气规范进行安全管理及文明施工。
1、参加施工人员技术交底和安全教育,牢固树立“预防为主,安全第一”的指导思想。
2、施工人员进入现场应按规定穿戴劳保防护用品。
3、吹扫过程中应设置禁区,并派专人看守,无关人员不得入内。
4、对不允许参加吹扫的部件必须拆下或加以保护。
5、试验安全距离设为20m,并用警示标志圈定,吹扫出口前严禁站人。
6、吹扫及试验时,空压机的出口应安装过滤器和冷却器,确保管道进气口气体干燥,且安装气体温度计温度不得高于40℃ 。
7、试验时发现缺陷,必须待试验压力降至大气压后进行处理,处理合格后应重新试验。
8、必要时对管道进行加固。
施工单位:(盖章) 监理单位:(盖章) 建设单位:(盖章)
负责人: 监理工程师: 负责人:
年 月 日 年 月 日 年 月 日
