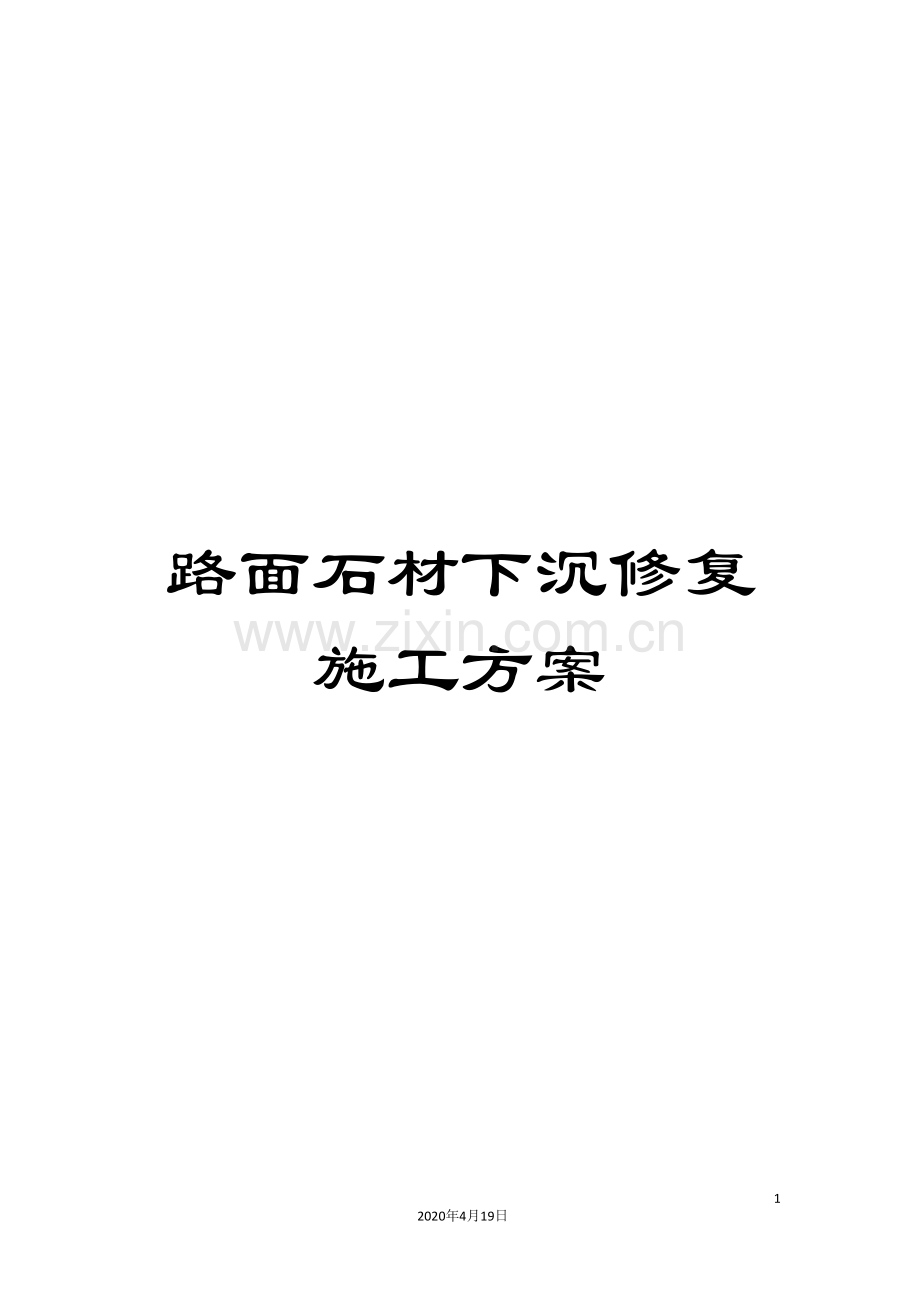

路面石材下沉修复施工方案

6
2020年4月19日
文档仅供参考，不当之处，请联系改正。

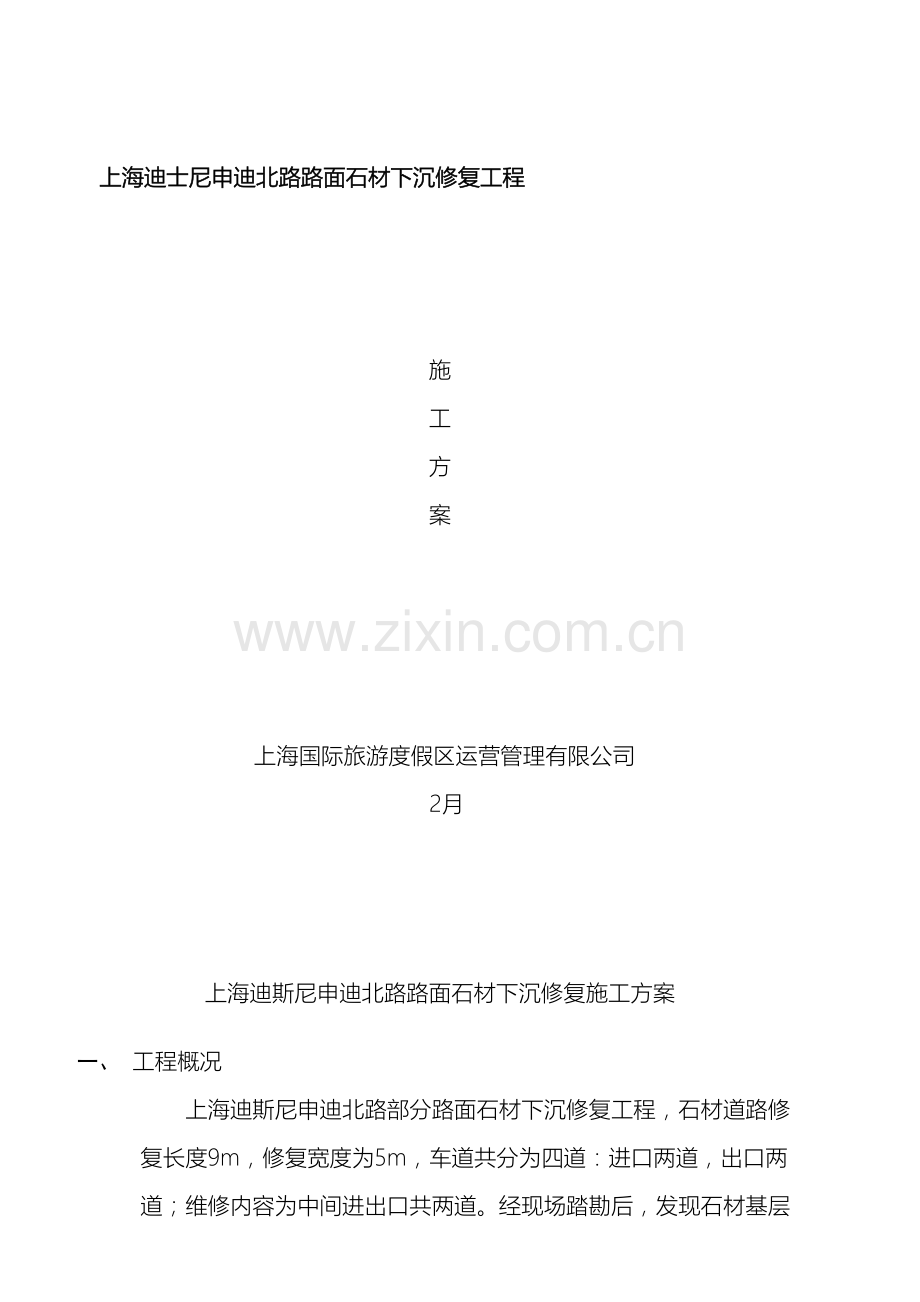

上海迪士尼申迪北路路面石材下沉修复工程

施
工
方
案

上海国际旅游度假区运营管理有限公司
2月

上海迪斯尼申迪北路路面石材下沉修复施工方案
一、 工程概况
上海迪斯尼申迪北路部分路面石材下沉修复工程，石材道路修复长度9m，修复宽度为5m，车道共分为四道：进口两道，出口两道；维修内容为中间进出口共两道。经现场踏勘后，发现石材基层出现沉降不均匀，基层为砼和砂石垫层混合基层。石材路面：靠近沥青路面0.25m宽度为砼基层，接连1.25m宽度为砂石基层；水泥路面：有100厚沥青砼板块，及300厚砼板块。另外石材与沥青路面接缝处出现“马牙”现象，需将原沥青板块铲除后新做砼板块，以确保美观。针对道路修复的下沉处理，为确保美观实用，与原路面相协调，特制定本施工方案。（后附现场踏勘照片）
二、 总体工序
① 、石材路面：工程总体施工顺序：弹线放线→原石材面层翻开→石材堆放整齐、清运→基层清理→弹线放线→开挖砼基层及砂石垫层→基底清理→基底夯实→回填150厚级配砂石→回填300厚C20砼→50厚水泥砂浆找平层→石材挑选→面层石材坐浆铺贴→拼缝、灌缝、勾缝→路面刷漆划线→养护。
② 、水泥路面：工程总体施工顺序：弹线放线→沥青路面板块全部凿除→原水泥板块（进、出口各两块）3m宽全部凿除→基层清理→弹线放线→基底夯实→接缝处焊接14#槽钢→安放钢筋网、浇筑砼路面板块→养护→路面刷漆划线→养护。
三、 弹线放线
根据现场石材铺装进行划分弹线，作为检查、控制石材板位置，在基层上分区弹出控制线，控制线沿找坡方向弹线；另外适当位置弹出标高线，控制找坡。放线定位必须准确，保证开槽宽度精准，开槽线顺直，尽量不扰动开槽两边的路基。
四、 原路面石材翻开
原路面石材因为路基存在不均匀沉降，需用人工将下沉的石材人工翻开，并将翻开的石材推放指定区域，尽可能不影响路面车辆行驶，堆放整齐。
五、 挖填、路基处理
(一) 土基施工
  根据现场踏勘情况，采用小挖机开挖路基，放宽一定尺寸进行开挖，基层开挖深度50cm左右。尽可能不超挖，不扰动周边路基。碰到湿软土基，必须换填，待开挖至指定位置后采用蛙式打夯机纵横循环夯实,防止漏夯, 压实厚度在5cm左右。夯实后,发现有"弹簧"现象应返挖,晒干后填筑夯实,整形后土基平整度控制2CM内。
砼路基的开挖：根据现场踏勘情况，对于砼路基采用炮机进行破碎开挖，清理，并达到指定标高；将原有的沥青砼板块及原有的砼路面板块（进、出口各两块）全部凿除，检查纵坡、横坡及边线，是否符合实际要求；修整路基、夯实原基层，找平碾压密实，压实系数达90%以上，并注意地下埋设的管线。待基层夯实完成后，进行基底植筋Φ18@500（预埋螺杆，固定槽钢用），接缝处采用槽钢为了便于防止浇筑后的砼缺菱掉角，接口平整；以上工序完成后安放Φ18@200单层双向钢筋网，钢筋网底下设置20厚垫块，浇筑C20商品砼路面，按控制线沿找坡方向浇筑，确保路面协调、平整。砼浇筑完成12h后进行浇水覆盖养护，养护时间不得低于14天。养护期间砼路面进行刻纹、划线，清理场地，继续养护至指定时间。
石材路基做法：①、垫层的铺设：开挖后的原基层找平压实，压实系数达94%以上，压实深度至石材面层底标高-50cm；②、基层的铺设：铺设150mm厚无机结合稳定料粒（粒径5-30mm）或者级配砂石回填压实，压实系数达90%以上；③、在压实的基层上铺设300mm厚C20砼，配Φ18@200单层双向钢筋网；④、找平层的铺设：找平层用50厚水泥砂浆找平。（后附剖面图）
施工要点：
⑴ . 施工工期为72小时,养护时间不低于14天；
⑵ . 回填的各个工序前，必须将基层清理干净；
⑶ ．分层铺设：每道工序需用蛙式打夯机分层夯实，夯实遍数不小于三遍，压实系数不得小于0.9。
安全措施：
为确保施工安全，施工前，必须先在施工区域设置施工护栏及警示标志，确保不影响车辆通行。
六、 石材面层铺设
1.施工顺序：石材面层铺设先后顺序为：基层整平压实→铺设石材→勾缝、灌缝、勾缝→路面刷漆划线→养护。
2.施工方法：
⑴.石材面层铺设做法为：基层干净平整，设置分割线示意图；铺设石材面层按分割示意图铺设。铺贴前，必须注意两侧道路面层标高，确保齐平整齐。
⑵. 铺贴石材面层时，应符合下列规定：在铺贴前，应对原保留砖的规格尺寸、外观质量、色泽等进行预选，破损的石材应进行更换；
⑶. 石材面层的表面应洁净、图案清晰，色泽一致，接缝平整，深浅一致，周边顺直。
⑷. 在铺设时应轻轻平放，用橡胶锤锤打稳定，但不得损伤石材的边角。
(5). 面层石材灌缝、勾缝采用高标号的水泥砂浆，灌缝要灌满灌实，用小钢钎层层插实，勾缝做到横平竖直；
(6). 石材与砼路面交接处缝用高标号水泥砂浆灌缝至完成面2cm，然后用硅酮耐候胶掺净砂勾缝，勾缝前将缝隙用水清洗干净待干燥后进行勾缝，勾缝前在石材临边处粘贴胶纸防止勾缝材料污染石材表面；
(7). 勾缝完成后，养护不少于7天；
(8). 平整场地，检验，确保石材面层平整。

七、 新做砼板块路面
为了使石材与水泥面层接缝处相协调，需将原有宽度为3m的沥青砼及砼板块全部凿除，待基层清理干净后安放Φ18@200单层双向钢筋网，必要时设置植筋、传力杆，新旧砼之间设置伸缩缝，沥青灌缝。以上工序全部完成后，浇筑砼按控制线浇筑至指定坡度，养护不少于14天。

上海国际旅游度假区运营管理有限公司
2月20日

附件：现场踏勘照片
