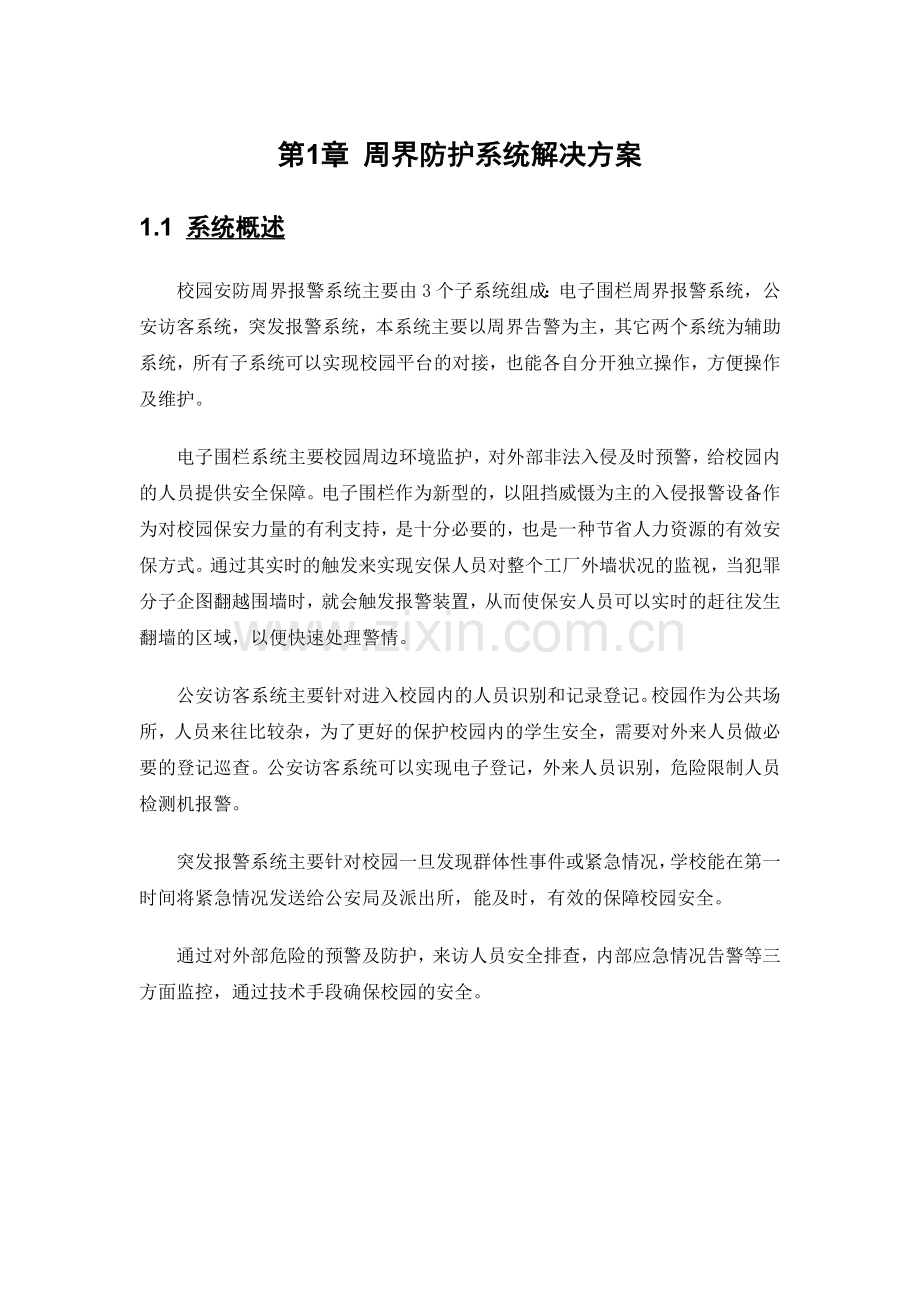

第1章 周界防护系统解决方案1.1 系统概述校园安防周界报警系统主要由3个子系统组成：电子围栏周界报警系统，公安访客系统，突发报警系统，本系统主要以周界告警为主，其它两个系统为辅助系统，所有子系统可以实现校园平台的对接，也能各自分开独立操作，方便操作及维护。电子围栏系统主要校园周边环境监护，对外部非法入侵及时预警，给校园内的人员提供安全保障。电子围栏作为新型的，以阻挡威慑为主的入侵报警设备作为对校园保安力量的有利支持，是十分必要的，也是一种节省人力资源的有效安保方式。通过其实时的触发来实现安保人员对整个工厂外墙状况的监视，当犯罪分子企图翻越围墙时，就会触发报警装置，从而使保安人员可以实时的赶往发生翻墙的区域，以便快速处理警情。公安访客系统主要针对进入校园内的人员识别和记录登记。校园作为公共场所，人员来往比较杂，为了更好的保护校园内的学生安全，需要对外来人员做必要的登记巡查。公安访客系统可以实现电子登记，外来人员识别，危险限制人员检测机报警。突发报警系统主要针对校园一旦发现群体性事件或紧急情况，学校能在第一时间将紧急情况发送给公安局及派出所，能及时，有效的保障校园安全。通过对外部危险的预警及防护，来访人员安全排查，内部应急情况告警等三方面监控，通过技术手段确保校园的安全。1.2 方案设计1.2.1 周界告警系统防区设置：本项周界总长24000米，墙体为实体围墙和铁栅栏，地形不规则，根据现场要求安全等级和当地气候条件及围墙情况，前端使用高强度不锈钢合金线，采用4线制垂直安装或是向外倾斜安装，电子围栏的高度是0.8m,，合金线间距为0.15-0.2m，共设160个防区。采用键盘控制或软件控制，也可两者同时控制，形成集威慑、阻挡、报警为一体的周界安全防范报警系统。电子围栏报警系统控制中心设在总控室，各防区主机通过485总线连接到总控室，可越级管理察看。键盘控制：485总线连接到键盘即可，每个键盘可控制132个防区，单个系统需要一套控制键盘或软件，本项目需要40套控制键盘，进行布撤防，恢复报警；键盘显示防区编号、防区状态、地理位置、已布防数、未布防数；有警情时能清楚显示防区报警情况（报警的防区，报警方式），并带有报警声音，能够及时通知相关安保人员，及时做出快速处理；主机有三种报警方式：断线、短路、防拆；可设置密码保护，防止不必要的人误操作。软件控制：485总线连接到网络转换器，将485信号转成网络信号，接交换机，然后连接到电脑。用电子围栏管理软件直接控制所有防区，超过15个防区则用网络版软件来建立局域网，可同时控制几百个防区。软件控制可实现的功能：统一布、撤防，单独防区布、撤防，报警复位；软件内有一个巡检窗口，实时显示防区编号、防区状态、地理位置、防区总数、已布防数、未布防数；内置电子地图，有警情时自动弹出电子地图，能清楚显示防区报警情况（报警的防区，报警方式，报警时间），并带有报警声音，报警的同时就通知相关安保人员，以便快速处理；主机有四种报警方式：断线、短路、防拆、通信失败；报警软件有保留信息功能，可以进行查询及打印；可设置一般用户和超级用户，防止不必要的人误操作。与灯光联动：电子围栏与现场灯光联动，在每台电子围栏主机内加装一套继电器，当电子围栏发出报警信号时，同时启动灯光照明，实现联动。与安防设备联动：485总线通过网络转换器，将485信号转成网络信号，接交换机，然后连接到电脑。如果需要与其他安防设备联动：则需要在接网络转换器的同时再连接到联动模块，每1个联动模块可以带8个防区的开关量输出，与前端主机一一对应，再连接到相应的硬盘录像机或者电话拨号器等设备的开关量接收端即可实现联动报警地址模块：本项目系统内需要配置红外对射等其它开关量信号控制的安防产品，可直接加地址模块接入电子围栏系统，实现联动整体控制。前端配件：每个防区的围栏前端由电压线、不锈钢合金线、不锈钢终端杆、承力杆、中间杆、紧线器、避雷器、绝缘子等设备组成。在围栏始端、末端、大门及转角或直线每6070米安装一根终端杆；每1620米安装一根承力杆，每4-5米安装一根中间杆，每10米安装一个警示牌，每个防区设避雷器和接地装置。围栏和植物间的最小距离为0.2m,，应从植物摇摆时取最近位置计算。电源：脉冲电子围栏主机安装在现场，外加防雨箱，电源采用集中供电或就近取电的原则，也可以与其他安防设备共用电源，每个脉冲主机配备蓄电池，停电后能持续供电4-6个小时以上。与安防设备联动：485总线通过网络转换器，将485信号转成网络信号，接交换机，然后连接到电脑。如果需要与其他安防设备联动：则需要在接网络转换器的同时再连接到联动模块，每1个联动模块可以带8个防区的开关量输出，与前端主机一一对应，再连接到相应的硬盘录像机或者电话拨号器等设备的开关量接收端即可实现联动报警。1.2.2 公安访客系统1.2.2.1 系统架构系统分布图1.2.2.2 部署方式采用克拉玛依专网业务平台的建设模式，将系统分别部署在公安、电信中心机房，工作人员通过浏览器访问系统即可。这种方式的优点是统一应用版本，避免信息孤岛；版本自动更新升级，部署快捷、数据集中存储，便于主管部门实时管理。1.2.2.3 系统安全设计系统安全体系建设的指导原则应该是统筹考虑、合理使用，各分系统只能管理自己的数据库。各数据库间的访问应当获得授权，部门内部不同业务人员对数据库的操作应当设置不同的权限，另外系统采用内外网分离机制，对数据库进行分离设计，由数据沉淀，系统触发保证用户从外网无法通过系统进行内网的流程访问和数据访问。系统内的任何数据都不能擅自用于商业用途或未经批准提供给其他单位。网络部署图1.3 系统功能及特点1.3.1 周界告警系统整个系统可灵活布撤防，在布防状态下，一旦有人非法翻越围墙、栅栏时，系统立即报警并有效阻挡入侵者非法入侵，如现场和摄像头联动，会立即打开录像机开始录像，同时会将报警信号发送到管理中心（门卫室）；如果采取的是计算机管理软件控制，报警时电子地图上会自动弹出，显示报警的相应防区，提示管理人员进行处理；报警防区、报警类型、报警时间可存储和打印。1.3.1.1 系统特点 有形界墙电子网栏由高强度电子导线、中间杆、承力杆和紧线器等构成，附加在现有的围墙、围栏上或自立式安装，形成完整的有形界墙，使安防区域有明确的分界。 系统采用了先进的“阻挡为主，辅助报警”的周界安防理念，集威慑、阻挡、报警、安全于一身。 先进的差电压输出功能，相邻线之间有压差，使周界电子围栏无懈可击。 实时显示电压：LCD液晶显示屏动态显示每条线的电压。 稳定的信号采集与传输采用先进的通信传输网络，直接将信号传输到保安中心计算机。因此具有传输距离远，系统扩展余地大的优点。 误报率极低先进的报警原理，克服了红外、微波、静电感应等的技术缺陷，周界各种绝缘子均为防水设计，加大爬电距离，保证系统在能报警的同时，不受气候因素的影响。 无盲区、无死角周界电子围栏可随地形的起伏架设，大门口、拐角均可安装。 系统绝对安全及报警感知性本系统和交流电网具有本质的不同，它采用脉冲电压低电压及低能量脉冲体制，每秒发出一个脉冲信号，因而对人不会构成生命危害，同时电子围栏的柔性玻璃纤维中间杆和专用合金线，不支持人体的重量，又能感知入侵者的入侵，并发出报警信号，确保系统的安全可靠。 计算机监控集成采用数字化处理技术，能以电子地图、数据库记录等手段对警情作出迅速反应，并可与其它安防系统联动，达到万无一失的目的。 配备蓄电池或UPS电源，能在停电的情况下继续工作，来电后自动转换成220V供电。 系统安装简单、维护成本低，使用寿命长。1.3.2 公安访客系统公安访客系统由于涉及到部分公安内部核心数据，为了确保数据的绝对安全，通过管理和技术手段来保护数据安全是本系统设计重要指导原则。1.3.2.1 系统特点l 部署方便：系统只需前端部署电脑及读卡设备，接入公安访客系统平台即可使用。l 操作简单：简单操作界面，电子选取，无需纸质输入，电子输入及打印一次完成。l 数据安全：通过电信专用通道实现数据传输，保障数据安全。l 数据共享：校园所有访客信息都可以通过后台集中管理，实现信息管理及共享。1.4 系统的组成校园安防周界报警系统中周界报警系统是系统的核心，公安访客系统是基于平台的网络监控系统，通过网络实现监控，报警系统主要是信号采集，下面主要针对周界报警系统做主要介绍。电子围栏周界防盗报警系统由脉冲主机、围栏前端、传输管理中心三部分组成，以下就这三部分分别进行阐述。1.4.1 周界报警系统1.4.1.1 报警主机 1、LED指示灯状态说明 AC220V或DC12V电源正常输入时绿色“电源”指示灯常亮。 布防时黄色“布防”指示灯亮，撤防时为熄灭状态。 断线报警时红色“断线”指示灯亮， 短路报警时红色“短路”指示灯亮 打开机盖时红色“防拆”指示灯亮注：液晶显示屏主机能实时显示电压值2、主机功能前端接线说明（见下图） 主机由输出和输入两部分组成，正脉冲从输出部分的“一路电压输出端”传到围栏上，然后回到接收部分的“一路电压输入端”；负脉冲从输出部分的“二路电压输出端 ”传到围栏上，然后回到接收部分的“二路电压输入端”，从而在前端围栏上形成正、负两个脉冲回路。 强电接地输出:可与避雷器接地共用接地输出，与弱电接地分开接地。 电压切换开关:用来切换主机工作在高低模式或者是自动工作模式。 控制信号输出:可直接接入键盘或经RS485转RS232转换后接入计算机进行远程控制。每台主机间RS485连接需采用手拉手连接方式，不允许星型连接方式。 开关量输出：输出常开/常闭两组干接点信号，接需要接入其它需联动设备。 警号输出：报警时输出DC12V电压，可接入功率不大于10W DC12V报警设备。 电源开关：控制主机市电的接入与断开。 电源输入：接入AC220V电源。3、技术参数 脉冲输出 输出电压：12V 脉冲低压：12V 脉冲间隔： 1S 脉冲电流峰值：10A 脉冲持续时间 0.1s 单个脉冲最大电量2.5mc 单个脉冲最大能量4J 系统功耗：单防区10W ，双防区15W 外形尺寸和重量：300225133,4.5 KG（不含蓄电池）使用环境 环境温度：-40-+50 相对湿度：95% 供电电源：AC180V-240v 50Hz报警方式：电子围栏的导线断路报警、短路报警、主机故障报警。1.4.1.2 围栏前端 多样化的前端是周界报警系统阻挡报警系统的必不可少的组成部分，是实现主机功能最大化的重要手段。前端围栏多样化不是简单的产品概念，而是一个公司技术和产品成熟与否的表现。专业化公司备有多种零部件和附件，可以根据地形、客户要求和选用设备作多种组合，以满足不同客户的需求。电子围栏是目前国际周界智能报警系统的顶级产品，是融合了世界安防系统尖端的生产技术、应用实践并将之完整和系统化的产品，特别适合有购买能力，安全要求高的高端客户。电子围栏是为中国量身定做的新系列，充分体现了国际先进的阻挡报警技术和中国的制造成本低廉的优势，并且结合中国几年来的应用和实践，作了更适合中国国情的改进。实惠的价位，实在的品质更是广大用户较为理想的选择。前端围栏图片：导线数：按高度分为18线等。 线 距：18-20mm。 线张力：30-80kg。 过线杆间距：一般为4米。终端杆绝缘子：用终端绝缘子固定夹把终端绝缘子挂在终端拉线杆上。需注意的是，固定夹应穿入绝缘子的远端孔内，使导线和固定夹对绝缘子形成压力，而不是拉力合金导线：专业多股镁铝合金导线，抗氧化耐腐蚀不生锈。绝缘电压线：用于主机与电子围栏导线的绝缘部位连接及拐角处的跳线，耐压值20KV，镁铝合金线芯。线线连结器：用于合金线的末端固定及绝缘线的连接固定，铝合金材质。固定夹：不锈钢材质，用于终端杆与绝缘子的固定。规格：72（长）50（宽）mm。警示牌：PVC材质警示牌，在前端围栏上平均按10米左右设置 1块。主机防护箱： 对主机等附属设备起到很好的防护。 警号： 安装于终端杆顶端,报警时发出高分贝声音。万向底座： 万向底座不锈钢材质。避雷器：化学防雷；防静电；易于维护；保护无线通讯信号不受脉冲电压干扰。1.4.1.3 传输管理中心 传输部分系统布线采用RVVP 2*1.0作为总线，因采用集中交流供电的方式，故采用同一PVC管内穿两根线的方式沿工厂围墙埋地敷设，其中一根RVV2*1.0做电源线，另一根RVVP 2*1.0作为RS485信号线，所有电压脉冲主机通过接入总线实现对应防区的最佳工作方式，实现报警信号触发的精确定位。供电电源（采用集中供电方式）因线路距离较长电压衰减，可通过并接多个专用电源来实现。 注：下图分别为一根信号线、一根电源线（普通电缆线）。线缆长度根据实际围墙估算，允许一定幅度的变动。具体接线方式见下图：1.4.2 公安访客系统1.4.2.1 门卫系统保安端子系统访客进入学校后，只需拿出二代身份后，在二代身份证读卡器上读取后，该人员身份证信息就会自动存入系统，保安人员只需简单的做选择和输入少量的文字就可以将该人员的信息录入到系统，操作方便，简单易懂，如下图所示。1.4.2.2 门卫系统电信端子系统通过门卫系统电信端子系统，能够将有效管理本单位的组织架构和各部门人员名单、联系方式，同时领导还能够通过平台掌握了解每天、每周、每月的人员进出情况，人员的进出情况还能够统计分析，方便领导了解访客情况。另外人员进出情况还能够统计生成报表，方便工作人员上报等等。1.4.2.3 电信和公安数据同步系统数据同步子系统部署在电信端服务器，系统主要功能是将电信数据库服务器中的门卫系统数据同步到公安中间数据库服务器，确保两边的网络安全、数据安全。1.5 系统工作原理1.5.1 周界报警系统电子围栏主机输出端产生低压脉冲并传输到前端围栏上，形成回路的前端围栏将脉冲回传到主机的接收端。如果有人穿越（短路）或者剪断(断路)前端围栏，或者破坏主机，主机会产生报警信号并把报警信号同时传给现场的报警器和监控中心。例：某工厂周界600米，实体围墙，地形规则，采取围墙上四线制直立安装。根据安全等级要求，设6个防区，每100米1个防区，需6台单防区主机；拐角和大门处终端杆支撑；主机放置现场，外加防护箱；主机采用统一供电，集中控制，操作键盘或是电脑软件在控制室集中管理。当有人穿越（短路）或者剪断(断路)前端围栏，或者破坏主机，主机就会产生报警信号并把报警信号同时传给现场的报警器和监控中心，安保人员根据显示的防区及报警情况快速做出反映。 1.5.2 公安访客系统公安部门通过访问公安端端子系统，能够随时随地方便的查询和了解管辖范围内各个学校到访流动人员的基本情况，对重点场所的高危人员及时监控，防止意外事件的发生。记录系统中所有访客出入数据，可以按按姓名、性别、地址、证件类型、证件号码、来访日期、来访结束时间、访问单位、访问部门等条件搜索、查看访客出入记录，可导出访客出入记录。系统将从电信端同步过来的数据通过公安数据平台接口子系统与公安数据平台进行比对、分析，将比对出的高危人员信息提取出来，显示在高危人群列表中，并发出报警声提示，当公安工作人员输入高危人员处理措施时，警报声停止。可以按姓名、性别、地址、证件类型、证件号码、来访日期、来访结束时间、访问单位、访问部门、高危人员类型等条件，搜索查询单位来访高危人员信息，可导出数据。以图表和列表方式展示高危记录数据报表。1.6 设备数量的计算部件名称描 述定货基准数量脉冲主机产生低能量脉冲电压，巡检电子围栏/报警由设备特性和客户要求决定，一般由防区数量决定终端杆提供电子线张力在电子围栏始端或末端，在每个转角或直线每70米处，大门上要多加二根，不锈钢材质。承力杆确保电子线收紧时受力柱的位置不变直线每18 -20米处安装1根，玻璃纤维复合绝缘材料中间杆支撑电子线间保持标准间距，避免相邻两线接触根据现场要求每3-5米（标准方案为4米）安装1根，中间杆的数量周界长度/线柱间距终端杆承力杆紧线器用于拉紧和连接电子线（合金线）每两根终端杆之间的每根电子线需1个紧线器线线连接器用于固定/连接电子线每根终端杆的每条电子线需2个，另加跳线和连接电子线时的数量绝缘子用于固定电子线间距根据电子线数量及杆的数量有关合金线组成电子围栏的电子线(周界长度电子线数)(15)总数量电压绝缘线用于连接脉冲主机及电子围栏前端标准方案为防区数量50米总数量避雷器保护脉冲主机1个防区配1对警示牌警示/告知入侵者每10米1块接地桩脉冲主机和避雷器接地每防区2根固定件用于万向底座与杆的固定数量中间杆*2+承力杆*2万向底座固定终端杆、承力杆、中间杆到现有围墙、围栏、水泥地面数量终端杆*2+承力杆+中间杆（直接用混凝土埋入地下或墙面时不需要底座）现场实际勘测数值见下表：克拉玛依校园电子围栏现场线材统计表序号学校名称铁栅栏围墙砖墙看台电源线信号线备注1艺术幼儿园4002004004002贝贝幼儿园3北斗幼儿园2006006006004第十小学6001007007005第十一小学650300100010006康乐幼儿园2001504004007第三小学250700100010008光华幼儿园4002007007009第二小学8001200120010第七小学8001501100110011跳动豆子幼儿园20010040040012中心幼儿园40015080080013路华幼儿园20010030030014实验幼儿园30045045015实验小学800501000100016雅典娜幼儿园45050050017西月潭幼儿园65065065018西月潭小学10001000100019雅典娜小学12001201200120020南林幼儿园60060060021第十二小学50015070070022第十五小学70080080023小太阳幼儿园40040040024启智幼儿园2060100100铁栅栏是活动的25南湖小学10001000100026南湖幼儿园40040040027童星幼儿园30105050铁栅栏是小区的28子平幼儿园20020020029金龙镇幼儿园50010060060030第十四小学8008080080031第一小学800201501000100032前进幼儿园40040040033第五小学5008010060060034胜利幼儿园1002020020035第六小学800801001000100036长征幼儿园20020030030037第九小学800100150900900合计18250340092023050230501.6.1 周界报警系统电子围栏配置周界总长：约24000米 防区数量：160个防区脉冲主机：电子围栏单防区主机160台电子围栏高度：垂直80CM电子线数目：4线电子线间距：20cm1.6.2 公安访客系统公安访客配置身份证读卡器：37台 热敏打印机：37台电脑：用户自备系统软件：37套1.7 校园现场平面图1、艺术幼儿园说明：1、全是铁围墙，中间有楼房隔开，需要走连接线将周界围栏练成一个环。 2、手动报警和周界的信号全部传到大门口的值班室内 3、铁围墙需要定做安装支架，信号线和电源线需要在楼房上穿管布线。2、贝贝幼儿园贝贝幼儿园在养老院里，是独栋的楼房，没有围墙，因此没有周界报警安装必要，只要在值班室安装访客系统和报警就可以了，都在值班室内。3、北斗幼儿园说明：1、除去靠近大门口这段围栏是铁围栏外，其余3面围墙是砖墙，需要定做安装支架。4、第十小学说明：1、周围全是铁围墙，需要定做安装支架 2、因为对面是体育馆且是对外开放的，因此需要在大门口地面破地将围栏全部连接起来。 3、侧面的车库需要在墙上布线。5、第十一小学说明：1、一半时铁围墙，一般是砖墙，需要定做支架，砖墙是4-5米一格，铁栅栏是3-4米一格。 2、右侧门需要跳高铺设周界围栏，需要定做支架6、康乐幼儿园说明：1、需要破地将电子围栏信号及电源引入值班室 2、铁围栏和砖墙上有铁丝网，需要拆除，需要定做支架。7、第三小学说明：1、左侧铁围栏和房子连在一起，需要定做支架，同时部分线缆需要在墙上铺设管材走线到后面的砖墙上。右后方的砖墙在学校里离地很高，大概有5-6米，全部需要定做支架。 2、大门口需要破地走线缆到值班室。8、光华幼儿园说明：1、铁栅栏和砖墙混合，还和建筑物连在一起，需要在建筑物上铺设管材线缆，将整个周界连起来， 2、门口需要破地走线至值班室 3、全部需要定做支架9、第二小学说明：1、门口需要破地走线缆，走两路线将整个周界连起来 2、定做支架 3、10、第七小学说明：1、看台需要定做支架安装周界报警线缆 2、门口需要破地走线缆 3、全部为铁栅栏11、跳动豆子幼儿园说明：1、因为和周围建筑物围城一个区域，因此需要在建筑物上铺设管材走线 2、全部铁栅栏，定做支架 3、门口需要破地走线缆到值班室12、中心幼儿园说明：1、门口需要破地或是走架空将线缆走至值班室 2、因为视频监控在二楼，值班室没有监控，因此线缆汇聚到哪里现在暂时不清楚 3、因为和建筑物连接，需要在建筑物上铺设管材线缆连接周界13、路华幼儿园说明：1、值班室在外面，但是没有人，园区没有开门，暂时不知道内部。 14、实验幼儿园说明：1、 2、 3、15、实验小学说明：1、实验小学和实验中学在一个校区内，设施公用，没有办法做一个独立的监控空间。 2、全是铁栅栏，门口需要破地走线，定做支架 3、16、雅典娜幼儿园说明：1、全部铁栅栏，定做支架 2、侧门需要定做支架通过周界电缆 17、西月潭幼儿园说明：1、因为还在修建，暂时没有大门和值班室，线缆最后汇聚到哪里还不清楚。 2、全是铁栅栏18、西月潭小学说明：1、全部铁栅栏，定做支架 2、门口需要破地走线缆 19、雅典娜小学说明：1、看台没有围墙，需要定做支架安装周界线缆 2、侧门需要定做支架跳高安装周界线缆20、第十二小学说明：1、 21、南林幼儿园说明：1、 22、第十五小学说明：1、 23、小太阳幼儿园说明：1、需要破地或架空走线缆到值班室内 2、建筑物上要铺设线缆走线 3、24、启智幼儿园说明：1、铁栅栏是活动，用铁丝绑着的 2、需要走线缆到二楼值班室 25、南湖小学说明：1、全部铁栅栏，4米一格大概。 2、距离太长需要大门口破地走线至值班室 3、26、南湖幼儿园说明：1、建筑物上走线铺设线缆 27、童星幼儿园说明：1、砖墙大概15米，铁栅栏是对面小区的，大概30米，值班室在门口 2、28、子平幼儿园说明：1、对面是别的单位的葡萄架，没有栅栏，具体如何安装需要和幼儿园领导协商 2、周围是平房，需要在建筑物上铺设线缆走线 29、金龙幼儿园说明：1、需要绕建筑物一圈铺设线缆走线，定做支架 2、侧门及后门需要定做支架挑高安装周界线缆 30、第十四小学说明：1、看台需要定做支架安装周界线缆大概在60米31、第一小学说明：1、需要在正门铺地或架空走线至值班室 2、看台大概150米需要定做支架32、前进幼儿园说明：1、全部铁栅栏需定做支架 2、 3、33、第五小学说明：1、对面看台大概60米，和周围的围墙一样是铁栅栏 2、左侧的扶手124米，将校园和建筑物隔开2米的距离，但是高度只有一米 3、建筑物上需要铺设线缆走线，校门口需要破地走线缆34、胜利幼儿园说明：1、因为是在小区内建筑围成的区域，只有部分铁栅栏，大部分是周围建筑 2、需要在建筑物周围一圈铺设线缆 35、第六小学说明：1、左侧全部是砖墙，且不规则，还和建筑物连成一起，需要定制支架 2、建筑物上铺设线缆 3、左下角是施工地区，里面有建筑物和围墙连成一起，还未完工，具体不好确定。36、长征幼儿园说明：1、后侧建筑物为小区车棚，需要在校园内墙上铺设线缆连接。 37、第九小学说明：1、体育场看台大概150米，需要定做支架安装门口需要破地走线 2、全部铁栅栏 3、和建筑物走一起需要在建筑物上铺设线缆连接周界电缆1.8 施工组织与设计1.8.1 施工组织1.8.1.1 技术准备 消化主管项目的内容和技术要求后，编制作业计划和编制导线的走线表、导线编号。 派专人进驻现场与业主进行施工程序及内容协调并做好协调记录。 根据现场要求，修正原设计中所确定的设备位置,使其布置更合理。1.8.1.2 布线和线路检测 提供系统用线的规格、型号。 工程敷线阶段，指定专人到现场,对所用线的检测和确认。 督促敷线施工人员做好引出线头防氧化工作，将前端、终端引出线头用绝缘带或塑料带封头。1.8.1.3 设备安装、调试 系统线路测试，按走线图编号。 前端设备、中心控制设备安装，前端设备安装按顺序，安装避雷装置及做好接地。 中心控制设备调试，前端设备调试。 系统功能调试。 系统指标调试测试。 系统试运行。1.8.2 管内穿线及线槽布线 严格按设计的施工图纸进行线缆敷设。 在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行，在穿线前管内或线槽内的积水及杂物清除干净。 导线在管内或线槽内，无接头或扭结，导线的接头，在接线盒内融接，但网络通讯电缆不允许有接头。 线槽桥架内敷设的导线按回路绑扎成束，并适当固定。 线缆敷设过程中，校验好的每条线缆两端必须用色码或压印永久性的编号用以识别各监控点位及设备编号。 设备安装 严格按施工图纸及安装大样图的要求安装。 引入电缆或导线，符合下列要求：配线整齐，避免交叉，扎带固定牢靠 电缆线的端部，均标明编号，并依据施工点位表，在接线端子排上压接，不得松动。在相邻的压线端子端部套绝缘保护套，以防短接。 电缆芯线和导线，留有不小于20cm的余量。1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmeg
