一、 1151压力变送器工作原理
被测介质的两种压力通入高、 低两压力室, 作用在δ元件(即敏感元件)的两侧隔离膜片上, 经过隔膜片和δ
1151压力变送器原理图
元件内的填充液传到预张紧的测量腊片两侧, 测量膜片与两侧绝缘体上的电极各组成一个电容器, 在无压力通入或两压力均等时测量膜片处于中间位置, 两侧两电容器的电容量相等, 当两侧压力不一致时, 致使测量膜片产生位移, 其位移量和压力差成正比, 故两侧电容就不等, 经过检测, 放大转换成4-2OmA的二线制电流信号。压力交送器和绝对压力交送器的工作原理和差压变送器相同, 所不同的是低压室压力是大气压或真空元份结构图见右图
二、 电气原理图
1151压力变松电气原理图
三、 主要特点
电容式变送器有下列特点
1.品种齐全、 精度高、 稳定性好, 价格比同类进口仪表便宜
2.采用二线制工作方式
3.敏感元件采用固体化结构, 小型坚固, 抗振能力强
4.主要部件可与1151同类产品进行互换,
5.关键零部件、 电子元件及接插件均采用国际上高质量产品。本系列产品可靠性好, 质量稳定, 故障率少。
6.正迁移可达500%, 负迁移可达600%(最小量程时)
7.阻尼可调

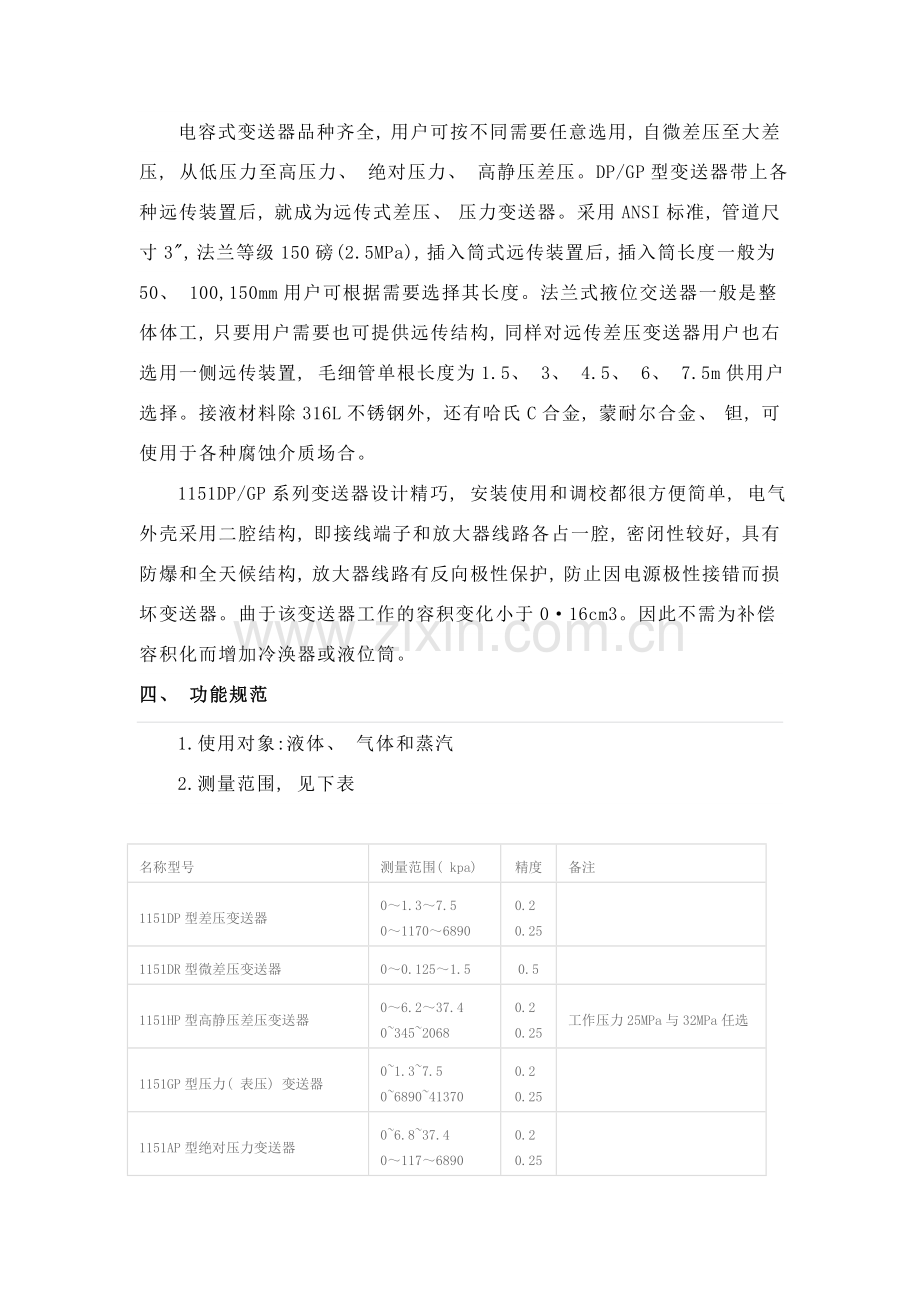

电容式变送器品种齐全, 用户可按不同需要任意选用, 自微差压至大差压, 从低压力至高压力、 绝对压力、 高静压差压。DP/GP型变送器带上各种远传装置后, 就成为远传式差压、 压力变送器。采用ANSI标准, 管道尺寸3", 法兰等级150磅(2.5MPa), 插入筒式远传装置后, 插入筒长度一般为50、 100,150mm用户可根据需要选择其长度。法兰式掖位交送器一般是整体体工, 只要用户需要也可提供远传结构, 同样对远传差压变送器用户也右选用一侧远传装置, 毛细管单根长度为1.5、 3、 4.5、 6、 7.5m供用户选择。接液材料除316L不锈钢外, 还有哈氏C合金, 蒙耐尔合金、 钽, 可使用于各种腐蚀介质场合。
1151DP/GP系列变送器设计精巧, 安装使用和调校都很方便简单, 电气外壳采用二腔结构, 即接线端子和放大器线路各占一腔, 密闭性较好, 具有防爆和全天候结构, 放大器线路有反向极性保护, 防止因电源极性接错而损坏变送器。曲于该变送器工作的容积变化小于0·16cm3。因此不需为补偿容积化而增加冷涣器或液位筒。
四、 功能规范
1.使用对象:液体、 气体和蒸汽
2.测量范围, 见下表
名称型号
测量范围( kpa)
精度
备注
1151DP型差压变送器
0~1.3~7.5
0~1170~6890
0.2
0.25
1151DR型微差压变送器
0~0.125~1.5
0.5
1151HP型高静压差压变送器
0~6.2~37.4
0~345~2068
0.2
0.25
工作压力25MPa与32MPa任选
1151GP型压力( 表压) 变送器
0~1.3~7.5
0~6890~41370
0.2
0.25
1151AP型绝对压力变送器
0~6.8~37.4
0~117~6890
0.2
0.25
1151LT法兰式液位变送器
0~6.8~37.4
0~117~6890
0.2
0.25
平法兰与插入式法兰任选
1151DP/GP带远传差压/压力变送器
0~6.2~37.4
0~117~6890
0.5
远传装置任选
3.输出信号, 4~2OmADC。(特殊可为四线制0~1OmADC输出)
4.供电电源:供电电源为12~45VDC, 带LCD数字显示器为15~45VDC,一般工作电源为24VDC
5.负载:与供电电源有关。在某一电源电压时带负或能力见右图
负载阻抗R与电源电压V关系式为R≤(V-12)Ω
6.量程和冬位:外部连续可调。
7.正负迁移
差压交送器: 最大正迁移量为测量范围上限值(URL以下同)与测量量程之差;最大负迁移为URL;
压力交送器: 最大正迁移量为URL与测量量程之差最大;负迁移量不大于大气压。
绝对压力变送器: 最大正迁移量为URL与测量量程之差; 无负迁移。
8.环境温度范围: 一般变送器-26℃+70℃, 带现场显示器-l5℃+7o℃
9.过载压力, 不超过规定压力的1.5倍, 变送器不会损坏
10.贮藏温度: -lO℃+66℃
11.阻尼时间: 在0.2~1.67秒内连续可调、 微、 低差压和法兰变送器, 阻尼时间较大些
12.容积变化量, 小于0.16cm3
13.指示器: 现场输出指示有电流表, 线性指示0~100%和平方根指示0~100%, 3-1/2位LDC液晶显示器, 字高13mm。输出按百分数显不。
14.启动时间: 2秒, 不需要预热
15.防爆: 本厂生产两种防爆类别变送器, 由国家级仪表防爆安全监督检查站(NEPSI)-上海工业自动化仪表研究所鉴定认:a隔爆型:b本质安全型。
五、 技术参数
(在无迁移, 标准条件下, 冲硅油和隔离膜片是316L不锈钢的情况下)精确度等级, 见表2
1.稳定性: 六个月内不超过变送精度;
2.温度影响: 在最大量程时, 每10℃变化量参见下表
量程代号或名称
精度等级
0.2级
0.25级
0.5级
2
/
/
≤±0.54%
3
/
≤±0.30%
≤±0.45%
4~9
≤±0.20%
≤±0.30%
≤±0.30%
远传、 液位
/
/
≤±0.60%
3.不灵敏区: 无
4.静压影响: 最大量程时见下表
量程代号或名称
精度等级
0.2级
0.25级
0.5级
2
/
/
1%
3
/
≤±0.30%
0.6%
4、 5、 6、 7、 8
≤±0.25%
≤±0.30%
0.6%
高静压4、 5、 6、 7
/
2%
2.5%
5.电源影响: 小于输出范围的±0.005/V
6.负载影响: 电源稳定时几乎无负载影响
7.振动影响: 在任何方向上振动频率200Hz时, 所引起的误差为最大范围的0.05%, 量程代号2( 微差压为±0.25%)
8.结构材料: 压力容室、 接头、 泄放阀、 隔离膜片等与介质接角的零件材料见各种型号”订货型号规格”表; 螺栓为碳钢镀铬, 电气外壳为低铜铝合金, 电气外壳表面涂层为环氧喷塑
9.异压连接件: 压力容器上的连接螺纹孔为1/4-18NPT, 引牙接头上的螺纹孔为1/2-14NPT。其中心距见各种型号的外形尺寸图。放大器电缆连接孔螺纹为M20*1.5
10.安装位置影响: 当工作膜片未垂直安装时。可能产生不大于0.24KPa的零位系统误差, 此误差可经过调整零位来消除。对量程无影响。
11.重量: 约5Kg( 不包括附件, 带法兰变送器外)
六、 引压接头
七、 结构尺寸
结构尺寸
八、 1151变送器典型安装
变送器能够直接安装在测量点处, 能够安装在墙上, 或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管道上。
变送器压力容室上的导压连接孔为1/4-18NPT螺纹孔, 接头上的导压接孔为1/2-14NPT内锥管螺纹(或M2OXl.5-18外螺纹), 根据需要可选择与引压接头1/2-14NPT锥管螺纹的过渡接头。变送器能够轻而易举地从流程1艺管道上拆下, 万法是拧下紧固接头的两个螺栓。转动接头, 能够改变其接孔的中心距离为5lmm,54mm,57mm三种尺寸。
为了确保接头密封, 在固紧时应按下面步骤操作:两只紧固螺栓应交替用板手均匀拧紧, 其最后拧紧力距大约为40N.m(29fs-bs), 切勿一次拧紧某一只螺栓。有时为了安装上的方便, 变送器本体上的压力容室可转动。只要压力容室处于垂直面, 则变送器木体的转动不会产生零位的变化。如果压力容室水平安装时(例如在垂直管道上测量流量时), 则必须消除由于导压管高度不同而引起的液柱压力的影响。即重新调零位。
九、 变送器的型号命名
十、 安装位置
变送器在工艺管道上的安装位置, 与被测介质有关。安装时应注意考虑下面的情况:
1)尽量避免变送器与腐蚀性或过热的被测介质直接接触。
2)要防止渣滓在导压管内沉积。
3)导压管要尽可能短一些。
4)两边导压管内的液柱压力应保持平衡。
5)导压管应安装在温度梯度和温度波动小的地方。
测量液体流量时, 取压口应开在流程管道的侧面, 以避免渣滓的沉淀。同时变送器要安装在取压口的旁边或下面, 以便气泡排入流程管道之内。
测量气体流量时, 取压口应开在流程管道的顶端或侧面。而且变送器应装在流程管道的旁边或上面, 以便积聚的液体容易流入流程管道之中。
使用压力容室装有侧面泄放阀的变送器, 取压口要开在流程管道的侧面。被测介质为液体时, 变送器的泄放阀应安装在上面, 以便排除出渗在被测介质中的气体。被测介质为气体时, 变送器的泄放阀应安装在下面, 以便排放积聚的液体(见右图)。压力容室转动180。, 就可使其上面的泄放阀变到下面。
十一、 现场接线
信号端子设置在电气盒的一个独立舱内。接线时, 可拧下接线侧的表盖。上面的端子是信号端子, 下面的端子是指示表连接端子(见下图)。下面端子上的电流和信号端子上的电流一样, 都是4-2OmADC, 它可用来连接指示表头。电源是经过信号线接到变送器的, 不需要另外的接线。
信号线最好采用屏蔽绞合线。信号线不要与其它电源线一起穿越金属管或放在同一线槽中, 也不要在强电设各附近经过。
变送器电气壳体上的穿线孔, 应当密封或者塞住(用密封胶), 以避免电气壳内潮气积聚。如果穿线孔不密封, 则安装送器时, 应使穿线孔朝下, 以便容易排除液体。
信号线能够浮空或在信号回路中任何一点接地, 变送器外壳能够接地或不接地。电源不一定要稳压, 即使电源电压波动lV, 对输出信号的影响几乎都能够忽略。
因为变送器经过电容藕合接地, 因此检查绝缘电阻时, 不能用高于1OOV的高阻表, 电路检查应采用不大于1OOV的电压。
变送器的最大输出电流不超过3OmADC
