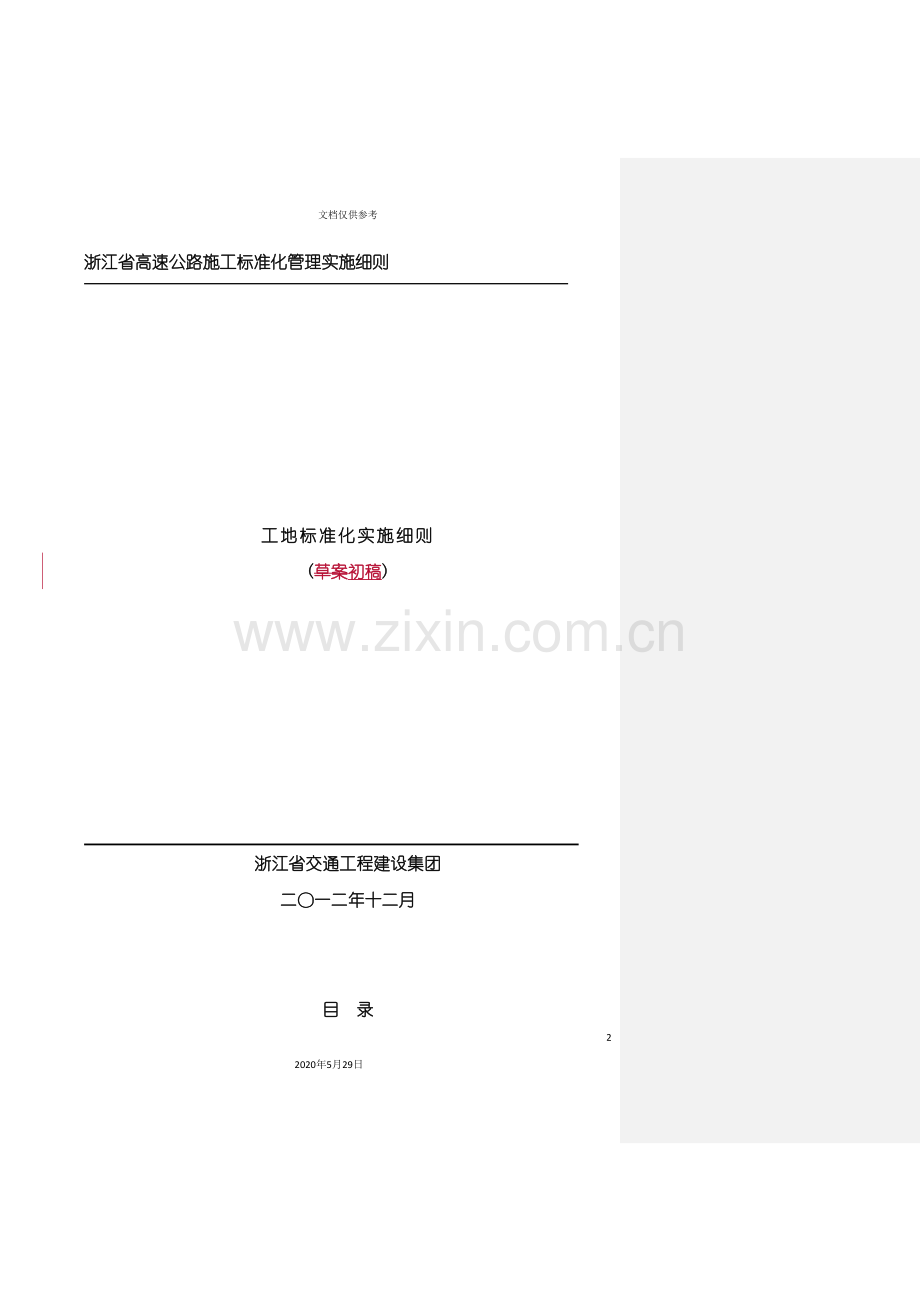

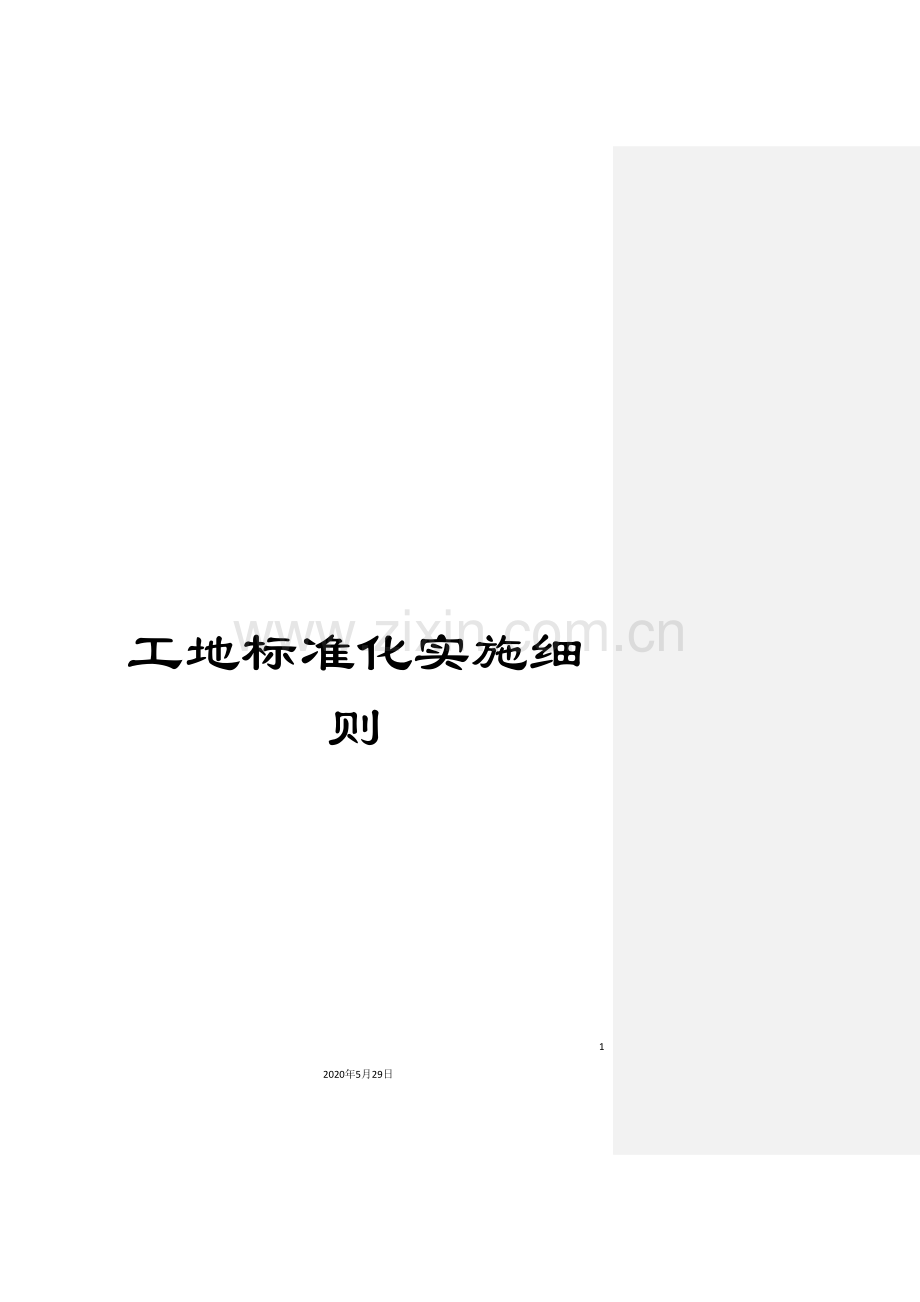

1、工地标准化实施细则622020年5月29日文档仅供参考浙江省高速公路施工标准化管理实施细则工地标准化实施细则(草案初稿)浙江省交通工程建设集团二一二年十二月目 录1 总则12 驻地建设标准化22.1 一般规定22.2 驻地选址22.3 驻地建设22.4 办公和生活用房要求22.4 办公和生活用房要求42.5 其它要求 83 工地试验室建设标准化123.1 一般规定123.2 试验室面积及检测设备配置要求123.3试验仪器、设备安装143.4人员配置153.5办公室布置153.6样品管理153.7其它要求154 施工场地建设标准化164.1一般规定164.2沥青混凝土拌和站184.3水泥混凝土拌
2、和站214.3水泥混凝土拌和站224.4钢筋加工场234.5预制梁场254.6小型构件预制场284.7施工材料存放场285 临时工程建设标准化325.1一般规定325.2临时用电325.3施工便道便桥336 改扩建工程工地标准化356.1一般规定356.2改扩建工程安全设施376.3高速公路安全设施的设置376.3高速公路安全设施的设置387 文明施工397.1一般规定397.2路基工程397.2路基工程407.3路面工程407.4桥涵工程407.4桥涵工程417.5隧道工程417.6附属工程421 总则1.1 为了规范高速公路工地建设管理,改进高速公路参建人员生产、生活环境。充分发挥工厂化、
3、集约化施工的优势,提高工作效率,提升工程质量、安全、环保管理水平和行业文明形象,结合浙江省高速公路工地建设的实际情况,编制本。1.2 本细则主要依据国家、交通运输部、浙江省交通厅等工程建设主管部门发布的与工地建设相关的文件、标准、规范、规程、指南和行业内采取的成熟和先进的施工工艺和管理办法编制。1.3 本适用用于浙江省所有新建、改(扩)建高速公路项目的工地标准化管理,其它等级公路可参照执行。1.4 工地建设应满足安全、环保、实用的要求,统筹规划、合理布局、因地制宜、节约资源。1.5 工地建设应坚持按照选址、规划、制定方案、审批及核备、建设等程序组织实施。工地建设临时用地应按照国家及地方有关规定
4、办理审批手续,工程完工后应按规定进行复垦,并验收合格。1.6 工地建设除应符合本外,还应符合国家现行有关标准和规范规定。1.7 项目建设单位应根据项目工程内容、工程大小以及施工条件等情况开展规划,做到”合理标段、合理标价、合理工期”,确保项目建设严格按照标准化要求实施。1.8 工地标准化主要包括驻地建设标准化、工地试验室建设标准化、施工场地建设标准化、临时工程建设标准化、改扩建工程工地标准化、文明施工六方面内容。主要参照浙江省交通厅 519号文件关于标准化工地建设的要求,(浙交 167号),(浙交 296号),(浙交 110号)等相关文件的要求。2 驻地建设标准化2.1 一般规定2.1.1 驻
5、地建设一般包括建设单位驻地、监理单位驻地、施工单位驻地的建设。 2.1.2 驻地建设应体现以人为本的理念,着力改进项目各参建单位的生产、生活环境。 2.1.3 驻地建设应因地制宜,尽量减少对环境的影响,生产、生活污水及垃圾应集中收集处理。2.2 驻地选址 2.2.1 施工单位应按照投标文件有关承诺,合理确定安全的项目经理部地点,规范用房及场地建设。2.2.2 应满足安全、实用、环保的要求,以工作方便为原则,具备便利的交通条件和通电、通水、通讯条件。在条件允许的情况,应积极创造信息化办公管理条件。 2.2.3 用地合法,周围无塌方、滑坡、落石、泥石流、洪涝等自然灾害隐患,无高频、高压电源及其它污
6、染源。 2.2.4 离集中爆破区500m以外,不得占用规划的取、弃土场。2.3 驻地建设 2.3.1 可自建或租用沿线合适的单位或民用房屋,但应坚固、安全、实用、美观,并满足工作、生活需求。自建房屋最低标准为活动板房,建设宜选用阻燃材料,搭建不超过两层,每组最多不超过10栋,组与组之间的距离不小于8m,栋与栋之间的距离不小于4m,房间净高不低于2.6m。为节约资源,建设单位宜尽早规划、建设后期运营管理中心,并尽可能利用运营管理中心作为项目建设的驻地。 2.3.2 宜为独立式庭院,四周设有围墙,有固定出入口,出入口设置保卫人员。在门墩悬挂项目经理部铭牌。 2.3.3 路基土建、路面工程项目经理部
7、办公、生活用房建筑面积一般不宜少于1000平方米一般应在3000600m2m2,场地占地面积不宜少于800平方米m2;其它附属工程项目经理部用房建筑面积和场地占地面积应满足办公和生活需要。 2.3.4 项目经理部办公区、生活区及车辆、积聚停放区等功能设置科学合理,区内场地及主要道路应作硬化处理,排水设施完善,庭院适当绿化,环境优美整洁。2.3.5 项目部公共场所应设置功能分区平面示意图及指路导向牌。2.3.6 施工告示牌应按以下有关规定制作,告示牌尺寸宽5m、高2m,底板采用铝合金,表面贴反光膜,立柱采用镀锌管,告示牌蓝底白字,字体为黑体,具体内容及编排格式见下图。施工平面示意图尺寸应与告示牌
8、相同。施工告示牌和施工平面示意图均应设立于项目经理部及其它醒目位置,每标段至少各设2块。工程施工承诺制工程合同施工告示牌工程质量保证措施1、2、3、工程名称工程地点建设单位1、2、3、安全生产措施工程等级设计单位施工单位1、2、3、工期保证措施监督单位监理单位工期工程造价1、2、3、廉政建设措施质量目标试验员质检员总工项目经理监督电话:业主( 建设单位): 交通局: 质监局(站):本工程建设期间,欢迎社会各界予以监督注: 2.3.7 在项目经理部驻地及民工驻地应设置民工工资发放公示牌,公示发放人员名单、发放月份及金额、投诉电话等内容,每月如实公示民工工资发放到位情况。2.4 办公和生活用房要求
9、 2.4.1 办公、生活用房应坚固、实用、美观、隔热通风,符合招投标文件及施工管理需要。 2.4.2 办公用房面积和办公家具应尽可能满足办公规范化的要求。各科室门口应设名称牌、姓名牌和工作去向插牌为 文件要求。各单位驻地办公用房应按照管理需要设置,一般设置如下:(1)建设单位一般设总经理(项目办主任、指挥长)办公室、副总经理办公室、总工程师办公室、各职能部门办公室、档案室、会议室等。(2)监理单位一般设总监理工程师(驻地高监)办公室、副总监理工程师办公室、各职能部门办公室、档案室、试验室、会议室等。(3)施工单位项目部一般设项目经理室(书记办公室)、项目总工程师办公室、项目副经理办公室、各职能
10、部门办公室、档案室、试验室、会议室、民工学校等。2.4.3 各单位驻地办公室用房面积应满足办公需要,一般不低于下表规定。各单位驻地办公用房面积标准各室名称配置标准(m2)备注建设单位监理单位施工单位办公室666人均面积会议室1006060具有多媒体功能档案室604020试验室175180各操作室合计面积 2.4.4 驻地办公用房应实用、美观、隔热、通风、防潮,各室功能应满足以下要求:1)办公室(1)通风、照明良好,并设有防暑、降温、取暖设备。(2)满足项目信息化管理要求,配备必要的信息化硬件设施,满足施工信息收集、整理、传送以及工程进度、质量、安全、计量、变更等信息化管理的要求。2)会议室(1
11、)通风、照明良好,并设有防暑、降温、取暖设备。(2)配备必要的会议桌、椅子、写字板、多媒体等常见会议设施。3)档案室(1)通风、照明良好,并设有防潮、防火、防盗等设施。(2)所有档案资料由专人负责管理,宜保存在专用档案柜或档案架,应分门别类,做好标识,归档的档案盒样式统一。4)民工学校(1)应有不小于50m2的固定教学场所,在场所门口有醒目的”民工学校”标牌(规格不得小于60cm45cm)。(2)教室应有通风、照明良好,并设有防暑、降温、取暖设备。(3)民工学校应配备黑板、视频设备等必须的教学设施和不少于30名学员使用的桌椅,教室内统一悬挂民工学校章程、办学机构网络、教学管理制度、师资配备、教
12、学计划、学员守则和奖惩制度等告示牌建立反映教学动态和学员情况的”学习园地”营造良好的学习氛围(4)建立完整的教学管理考核制度,有民工学校章程、教学大纲、课程实施计划、民工学习教材等,教学内容必修课全部完成,自选课有特色,建立规范的教学台帐资料。每月集中授课时间不少于8小时,每门课民工参学率均达到85%以上。民工学习培训成绩考核合格率60%以上。(5)建立相应的组织机构,固定的专兼职师资人员在5人以上。2.4.5 为推行高速公路建设信息化建设管理、建设单位应建立并应用覆盖公路项目建设管理全过程的信息系统,将工程质量、安全、进度、投资以及设计变更和试验检测等管理内容纳入系统;具备条件的项目应对特大
13、桥、特长隧道、高边坡等重点工程应建立远程监控系统,实行动态管理。监理单位及施工单位应积极配合建设单位信息化管理要求,配备相应的信息化办公系统和具备施工信息收集、整理、传送的基本设施。2.4.6 管理图表均应装裱上墙。会议室内的管理图表应包括工程平面图、工程总体目标、项目经理部组织机构框图、质量自检体系框图、安全管理体系框图、工程进度柱状图、工程管理曲线图、开展劳动立功竞赛活动有关图表等图表。各办公室按照职责挂设各项规章制度、各部门职责、工作计划、晴雨表及管理人员考勤表。 2.4.7 驻地生活用房建设应体现以人为本的理念,生活用房建设标准为施工工区生活用房建设及配备最低标准,建设单位、监理单位、
14、施工单位项目部生活用房建设标准应不低于施工工区生活用房的建设标准。各单位生活用房应设宿舍、食堂、浴室、厕所等,具备条件的应设问题活动室、活动场地、医疗室等。生活用房应实用、美观、隔热、通风、防潮,面积宜不低于下表规定。驻地生活用房面积标准各室名称配备标准(m2)备注宿舍3.5项目部人均生活用房一般不应小于6m2,施工工区人均办公用房面积一般不应小于8m2,人均生活用房面积一般不应小于5m2。人均面积食堂(含餐厅)0.8人均面积浴室0.3人均面积,总面积不小于20m2厕所0.2人均面积,总面积不小于20m2 1)宿舍(1)每间宿舍面积原则上不超过30m2,居住人员不宜超过8人,人均使用面积不小于
15、3.5m2。(2)宿舍内门窗(可开启式)设置齐全,门净宽不小于0.8m,室内通风、照明良好,地面应硬化、防潮,有条件的可铺砌瓷砖,室外应设专门的晾衣处。(3)宿舍内严禁使用通铺,保证每人单铺(可上下铺),单铺不得超过2层,床铺应高于地面0.3m,人均床铺面积不小于2m2,床铺间距不小于0.5m。(4)宿舍内应设置生活用品专柜,个人物品摆放整齐,宜统一床单被罩。室内严禁存放易燃、易爆物品,严禁乱拉电线、生火做饭和使用大功率电器设备。(5)设有专人保洁、夏季有消暑、防蚊虫叮咬措施,冬季有保暖措施。2)食堂(1)食堂宜设置在离厕所、垃圾站及有害物质场所不小于20m以外的位置,与办公、生活用房距离不小
16、于10m。(2)食堂净空不小于2.8m,门净宽不小于1.2m,人均使用面积不小于0.8m 2。(3)食堂内设置独立的制作间、储藏间,并配有消毒设备,燃气罐应单独设置存放间(通风良好),地面应做硬化和防滑处理,配备纱门、纱窗、纱罩等。3)浴室(1)浴室地面应作防滑处理,使用防水灯具和开关,并定时保证充分的冷、热水供给,排水、通风良好。(2)浴室人均使用面积不小于0.3m2,总面积不小于20m2,淋浴喷头数量与人员比例不小于0.1,淋浴间与更衣间分离设置,更衣间内应设置长凳、储衣柜或挂衣架。4)厕所(1)厕所应男女分设,且应为通风、采光良好的可冲洗式或移动式厕所,地面应作防滑处理,并配备纱门、纱窗
17、。(2)厕所人均使用面积不小于0.2m2,总面积不小于20m2,蹲位数量与人员比例不小于0.1,大小便池内镶贴瓷砖。(3)厕所应指定专人负责卫生工作,应定时进行清扫、冲刷、消毒,防止蚊蝇孳生,化粪池应及时清掏,要符合卫生要求。5)文体活动、活动场地、医疗室(1)文体活动室面积一般不小于20m2,具备活动、学习条件,通风、照明等设施良好,书籍、报刊、杂志等配备齐全。(2)活动场地包括乒乓球场、篮球场、羽毛球场以及相关的健身、娱乐等活动场所。(3)医疗室可根据现场人员数量和驻地距离医疗机构的方便程度设置,并配备必要的医疗设备、药物等。看条件的可配备相应的医务人员。2.5 其它要求 2.5.1 驻地
18、内消防设施应满足的有关规定,在适当位置设置临时室外消防池和消防砂池,配置相应的消防安全标识和消防安全器材,并经常检查、维护、保养。 2.5.2 驻地内应设置消防通道,并保证消防车道的畅通,禁止在车道上堆物、堆料或挤占消防通道。 2.5.3 驻地内使用的电气设备和临时用电应符合的规定,并按”临时用电”章节相关标准设置。 2.5.4 生活污水排放应进行规划设计,设置多级沉淀池,经过沉淀池过滤达到排放标准。厕所污水应经过集中独立管道进入化粪池,封闭处理。 2.5.5 驻地内应设置一个大型垃圾堆积池,容积不小于321.5m,将各种垃圾集中存放,定期按环保要求处理。 2.5.6 驻地内应设有必要的防雷设
19、施,为加强驻地安全管理工作,维护企业和职工生命财产安全,在条件允许情况下驻地应设置报警装置和监控设施。 2.5.7驻地内标识标牌可参考下表规定执行。建设单位驻地标识标牌标准标识标牌名称尺寸(长宽,cm)颜色、字体要求标识内容及要求设置位置项目名称25035(竖牌)金底黑字建设项目名称及单位名称驻地大门党工委名称牌25035(竖牌)金底红字驻地大门办公室门牌2810金底红字各办公室门墙上宿舍门牌1810金底红字各宿舍门墙上项目管理制度牌(含职责牌)8060白底黑字岗位职责、管理制度,要求在牌底部有单位名称办公室、会议室廉政监督牌200150白底黑字廉政制度、领导小组、监督小组及监督电话会议室或驻
20、地院内工程简介牌200150蓝底白字会议室或驻地院内安全保障体系200150蓝底白字会议室质量保证体系200150蓝底白字会议室消防保卫牌200150蓝底白字底部应标有火警电话119会议室或驻地院内项目平面图400150蓝底白字会议室或驻地院内宣传栏240120(单窗)可设置多窗驻地院内注:本表中各标识标牌的尺寸、字体、颜色、标识内容以及设置位置仅作参考,各项目可作相应调整。监理单位驻地标识标牌标准标识名称尺寸(长宽,cm)颜色、字体要求标识内容及要求设置位置监理机构标识牌25035(竖牌)金底黑字项目名称及监理名称驻地大门党工委名称牌25035(竖牌)金底红字驻地大门办公室门牌2810金底红
21、字各办公室门墙上宿舍门牌1810金底红字各宿舍门墙上监理管理制度牌(含职责牌)8060白底黑字岗位职责、管理制度,要求在牌底部有单位名称办公室、会议室廉政监督牌200150白底黑字廉政制度、领导小组、监督小组及监督电话会议室或驻地院内工程简介牌200150蓝底白字会议室或驻地院内安全保障体系200150蓝底白字会议室质量保证体系200150蓝底白字会议室消防保卫牌200150蓝底白字底部应标有火警电话119会议室或驻地院内施工平面图400150蓝底白字会议室或驻地院内宣传栏240120(单窗)可设置多窗驻地院内注:本表中各标识标牌的尺寸、字体、颜色、标识内容以及设置位置仅作参考,各项目可作相应
22、调整。项目部驻地标识标牌标准标识名称尺寸(长宽,cm)颜色、字体要求标识内容及要求设置位置项目名称牌25035(竖牌)金底黑字项目名称及合同段名称驻地大门党工委名称牌25035(竖牌)金底红字驻地大门办公室门牌2810金底红字各办公室门墙上宿舍门牌1810金底红字各宿舍门墙上项目管理制度牌(含职责牌)8060白底黑字岗位职责、管理制度,要求在牌底部有单位名称办公室、会议室廉政监督牌200150白底黑字廉政制度、领导小组、监督小组及监督电话会议室或驻地院内工程简介牌200150蓝底白字会议室或驻地院内安全保障体系200150蓝底白字会议室质量保证体系200150蓝底白字会议室施工组织体系2001
23、50蓝底白字会议室文明施工牌200150蓝底白字会议室或驻地院内消防保卫牌200150蓝底白字底部应标有火警电话119会议室或驻地院内施工平面图400150蓝底白字会议室或驻地院内工程立体效果图400150白底彩图会议室或驻地院内宣传栏240120(单窗)可设置多窗驻地院内注:本表中各标识标牌的尺寸、字体、颜色、标识内容以及设置位置仅作参考,各项目可作相应调整。试验室标识标牌标准标识名称尺寸(长宽,cm)颜色、字体要求标识内容及要求设置位置办公室门牌2810金底红字各室门墙上宿舍门牌1810金底红字各宿舍门墙上管理制度牌(含职责牌)8060白底黑字岗位职责、管理制度,要求在牌底部有单位名称办公
24、室、会议室试验操作规程牌8060蓝底白字各仪器设备上方消防保卫牌200150蓝底白字底部应标有火警电话119会议室或驻地院内注:本表中各标识标牌的尺寸、字体、颜色、标识内容以及设置位置仅作参考,各项目可作相应调整。3 工地试验室建设标准化3.1 一般规定 3.1.1 工地试验室是指公路工程建设从业单位在工程现场为质量控制和检验工作需要而设立的临时试验室。建设应满足的有关规定,由取得(等级证书)的试验检测机构(母体检测机构)授权设立,且授权的试验检测项目和参数不得超出其等级证书核定的业务范围。母体试验检测机构对工地试验室的试验检测行为及结果承担责任。 3.1.2 施工、监理单位应在工程正式开工前
25、,根据合同承诺,经授权在工程现场设立与工程内容相适应的工地试验室。不具备设立试验室条件的施工、监理单位和有需设立工地试验室的建设单位,可委托取得和的第三方试验检测机构在工程现场设立。 3.1.3 工地试验室应经有权单位组织认定合格,并取得批准后方可正式开展试验检测工作。3.2 试验室面积及检测设备配置应满足的要求 3.2.1 设备配置应满足投标文件承诺要求,并能够适应工程内容及规模相关要求。 3.2.2 设备精度、量程等技术指标应满足试验规程相关要求。 3.2.3 试验室应配备必要的试验辅助器具及工具,且至少配备1辆专用汽车。 3.2.4 ”工地试验室”采用铜制牌匾、黑体字,规格为高40cm,
26、长60cm,牌匾挂在办公室前醒目处,牌底线离地高度约160cm。 3.2.5 工地试验室要根据项目的规模和特点,设置办公室和各功能室,试验室应通风、照明良好,并有防暑、降温、取暖设备。各功能室面积及设施配置应满足试验检测需要,不低于下表规定。工地试验室各功能室面积标准各室名称配备标准(m2)备注监理单位试验室施工单位试验室档案资料室1515土工室2020应配置温度控制设备集料室1515应配置温度控制设备样品市1515应按照样品状态分区水泥室2020应配置温湿度控制设备水泥混凝土室2020应配置温湿度控制设备、完善排水设施力学室2020应配置温度控制设备标养室2020应配置温湿度控制设备、完善排
27、水设施沥青室2020应配置温度控制设备沥青混合料室2525应配置温湿度控制、大功率排风设备,对有沥青混凝土的项目需增加一间不低于10m2的化学室无机结合料室1515应配置温度控制设备检测设备室1010办公室3630根据试验室人数配置,人均不小于6m2,并设置防暑降温、取暖设施。会议室2020满足20人开会的要求注:工地试验室若设置在施工单位项目部或总监办驻地,可不另设会议室。另,若场地允许可考虑增设大功率加热设备专用室,如:烘箱、沸煮箱等。3.3 试验仪器、设备安装 3.3.1 设备应按照设备使用说明书或试验规程相关要求进行安装。 3.3.2 若设备需要安设基座与其固定,应在试验室建设时根据布
28、局设计基座,基座顶面应保持水平,待设备就位调平后采用地脚螺栓进行固定。对基座有隔振要求的应设立不与其它建筑物直接相连的独立混凝土台座,周围存在震源时应在地面与台座间设5mm厚橡胶垫。 3.3.3 压力机、万能材料试验机等力学设备应设置金属防护罩或安全防护网,使用的防护网(罩)应安全、美观、方便操作。 3.3.4 各功能室电源插头宜齐整布设且高出地面1.3m以上,操作台高度宜控制在7090cm之间,台面宽度宜为6080cm,台面宜采用光洁、耐磨、耐腐蚀的材料为混凝土或铺设地砖,表面应平整,操作台下设置带有柜门的储物隔柜。台下隔柜的宽度不小于60cm,柜门采用拉卷式塑料百叶窗遮挡。 3.3.5 各
29、功能室的操作规程等框图要上墙,制作尺寸为高60cm,宽40cm,蓝底白字,黑体。 3.3.6 仪器使用及维修记录用竖放硬面夹挂在相应的仪器后面,离地150cm。 3.3.7 水池上沿同操作台等高。 3.3.8 集料采用隔仓存放,隔墙高为6080cm,仓后墙120cm高处贴材料标识牌。 3.3.9 水泥室里的沸煮箱用外箱罩住,外箱上接一直径大于8cm的塑料管通向室外。 3.3.10 标准养护室配置要求如下: (1)标准养护室门口墙体上悬挂试件入出库记录台帐。 (2)标准养护室配置全自动温湿设备。 (3)室内设置两个温湿度表,悬挂于室内对角墙体上。 (4)地面上要设置环形水槽,便于室内水排向室外,
30、水槽断面尺寸为宽8cm,深5cm。 (5)试件养护架要有一定的刚度(建议采用44mm角钢),每个养护架应用大写英文字母编号。3.4 人员配置3.4.1 工地试验室必须完善组织机构,设立试验负责人岗位,试验检测员岗位,机构框图必须上墙。 3.4.2 每个工地试验室设1名工地试验室主任,且必须由母体机构派出,高速公路项目工地试验室持证人数不得少于4人,一级公路项目工地试验室持证人数不得少于3人。同时根据工程规模配备相应数量的试验辅助工。3.5 办公室布置 3.5.1 职责、机构框图等采用蓝底白字、宽60cm,高90cm的标牌,挂贴离地面(底线)150cm的墙体上。 3.5.2 安全帽应统一悬挂在靠
31、门口的一字形木条上,木条离地面180cm,禁止将安全帽搁置在资料柜上、桌面上或其它物体上。 3.5.3 办公室墙上应张贴晴雨表。 3.5.4 电脑主机不应搁置在桌面上。 3.5.5 办公室和功能室应设置醒目门牌。 3.5.6 办公桌、资料柜等布置摆放要合理。3.6 样品管理 3.6.1 材料和样品标签采用长6cm,宽4cm白底黑字,桶装和瓶装样品 直接正面粘贴,袋装样品直接粘贴在相同尺寸的硬板上,然后用细铁丝绑扎于袋口处。 3.6.2 混凝土试件标识,最后一次抹面后用铁丝或钢钉刻在试件表面,其内容为构造物名称(可用字母代号)、构件部位和制作日期。3.7 其它要求 3.7.1 仪器设备安装完成,
32、需经地方计量认证部门对各类检测设备进行标定。 3.7.2 应建立、健全各项工作制度和管理制度。 3.7.3 对要求在特定环境下储存的样品,应严格控制环境条件。易燃、易潮和有毒的危险样品应隔离存放,做出明显标记。 3.7.4 试验室室内环境应保持整洁卫生,试验废弃原材料回收或存放应符合环保要求,对电磁干扰、灰尘、振动、电源电压等应严格控制,对发生较大噪声的检测项目应采取隔离措施。 3.7.5 应配备发电机组,保证试验检测工作正常、连续。试验室电路应为独立专用线,在总闸及力学室、标准养护室应安装漏电保护器。 3.7.6 应根据项目混凝土工程量建立报废混凝土试块堆放场地,容量应满足存储3个月内所有混
33、凝土试块数量。 3.7.7 试验室办公室要安装防盗设施,避免电脑和资料等失窃造成试验数据遗失。4 施工场地建设标准化4.1 一般规定 4.1.1 施工场地建设一般包括沥青混凝土拌和站、水泥混凝土拌和站、钢筋加工场、预制场、小型构件预制场、施工材料堆放场等建设。 4.1.2 公路建设应推行集约化管理,工厂化生产,实现”三个集中”,即:混凝土集中拌制,钢筋集中加工,混凝土构件集中预制,充分发挥集约化施工的优势。 4.1.3项目招标前,建设单位应充分考虑集约化施工生产的要求,统筹规划,将具备多个合同段集中生产的工程集中招标,对不具备多个合同段集中生产的工程应尽量要求在单个合同段实行集约化施工生产。
34、4.1.5 路基排水工程的水沟盖板、防护工程预制块、隧道工程的边沟盖板及其它设计要求的小型预制构件应集中预制,集中管理,统一工艺。 4.1.6 场站选址应满足用地合法,周围无塌方、滑坡、落石、泥石流、洪涝等地质灾害;无高频、高压电源及其它污染源;离集中爆破区500m以外;不得占用规划的取、弃土场。 4.1.7 施工材料堆放应与拌和站、钢筋加工场、预制场等场地配套建设。施工单位进厂后,应根据实际需要进行施工材料存放的选址与规划,明确其设置规模及位置等。 4.1.8 场站临时用电应符合的有关规定,并按”临时用电”章节相关标准设置。 4.1.9 场站消防设施应满足的有关规定,配置相应的消防安全标识和
35、消防安全器材,并经常检查、维护、保养。 4.1.10 施工机械设备产生的废水、废油及污水应经过处理,不得直接排入河流、湖泊或其它水域中,不得排入饮用水源附近的土地中。 4.1.11 拌和站、钢筋加工场、预制场内标识、标牌设置明确,标识清晰,项目全线宜统一。如下表:拌和站标识标牌标准标识名称尺寸(长宽,cm)颜色、字体要求标识内容及要求设置位置拌和站简介牌200150蓝底白字拌和的数量、供应主要构造物情况及质量、安全保障体系等场地入口处混凝土配合比牌150120蓝底白字拌和楼旁材料标识牌6050蓝底白字材料堆放处操作规程8060蓝底白字各机械设备操作要求机械设备旁消防保卫牌200150蓝底白字底
36、部应标有火警电话119场内安全警告警示牌按国标制作各作业点注:本表中各标识标牌的尺寸、字体、颜色、标识内容以及设置位置仅做参考,各项目可作相应调整。钢筋加工场标识标牌标准标识名称尺寸(长宽,cm)颜色、字体要求标识内容及要求设置位置加工场简介牌200150蓝底白字钢筋加工的数量、供应主要构造物情况及质量、安全保障体系等场地入口处材料标识牌6050蓝底白字材料堆放处操作规程8060蓝底白字各机械设备操作要求机械设备旁钢筋大样图6050蓝底白字所有加工钢筋的尺寸、型号及使用部位等钢筋(半)成品旁消防保卫牌200150蓝底白字底部应标有火警电话119场内安全警告警示牌按国标制作各作业点注:本表中各标
37、识标牌的尺寸、字体、颜色、标识内容以及设置位置仅做参考,各项目可作相应调整。预制场标识标牌标准标识名称尺寸(长宽,cm)颜色、字体要求标识内容及要求设置位置预制场简介牌200150蓝底白字预制梁板的数量、供应主要构造物情况及质量、安全保障体系等场地入口处施工平面布置图8060蓝底白字场内工艺流程图8060蓝底白字预制、张拉、压浆工艺流程相应操作处操作规程8060蓝底白字各机械设备操作要求机械设备旁材料标识牌6050蓝底白字材料堆放处混凝土配合比牌150120蓝底白字拌和楼旁钢筋大样图6050蓝底白字所有加工钢筋的尺寸、型号及使用部位等钢筋(半)成品旁消防保卫牌200150蓝底白字底部应标有火警
38、电话119场内安全警告警示牌按国标制作各作业点注:本表中各标识标牌的尺寸、字体、颜色、标识内容以及设置位置仅做参考,各项目可作相应调整。4.2沥青混凝土拌和站4.2.1 拌和站选址除应符合一般规定外,还应根据本合同段的工程规模、工程特点、运输条件、通电和通水条件等特点综合选址,尽量靠近主体工程施工部位,做到运输便利、经济合理;并远离生活区、居民区,尽量设在生活区、居民区的下风向。4.2.2 场地建设(1)拌和站应根据工程实际情况集中布置,宜采用封闭式管理,四周设置围墙,入口设置彩门和值班室。 (2)拌和站建设应综合考虑施工生产情况,合理划分拌和作业区、材料计量区、材料库、运输车辆停放区、试验区
39、、集料堆放区及生活区,内设洗车池(洗车台)、污水沉淀池和排水系统。生活区应与其它区隔离,生活用房按照”驻地建设”章节 相关标准建设。(3)拌和站场地面积、搅拌机组配置及产能应满足生产、施工需求和工程进度要求,一般不低于以下规定。拌和站类型场地面积(m2)每个拌和站搅拌机组最低配置沥青混凝土拌和站350001台拌和机(每台至少3个沥青罐、2个矿粉罐、冷热集料仓各5个)水稳拌和站150001台拌和机(每台至少3个水泥罐、4个集料仓)注:1、场地面积为拌和站(含备料场)面积; 2、场地面积、搅拌机组配置可结合施工进度要求、备料场大小等情况优化调整。(4)场内路面宜做硬化处理,主要运输道路应采用不小于
40、20cm厚的C20水泥混凝土硬化,基础不好的道路应增设碎石掺石屑垫层。场内排水宜按照中间高四周低的原则预设不小于1.5%排水坡度,四周宜设置砖砌排水沟,并采用M7.5砂浆抹面。(5)场外施工便道要按投标文件承诺和施工组织设计的要求合理布设。施工便道宽度小于4.5m时,应每隔200m设置20m会车道。拌和场外300m及高速公路进口300m范围内的便道要求用沥青混凝土进行罩面处理,并由专人负责养护,以确保路面平整。防止扬尘和积水,使运输车辆的轮胎尽量保持干净,若不干净,应有专人负责冲洗干净。(6)拌和站各罐体宜联接成整体,安装缆风绳和避雷设施,每一个灌体应喷涂成统一颜色,应绘制高速公路项目名称以及
41、施工单位简称,两者竖向平行绘制,颜色(建议采用白底蓝色)、字体醒目。 4.2.3 原材料堆放(1) 凡用于工程的砂石料应按级配要求,不同粒径、不同品种要严格分档、隔离堆放,严禁混堆。分隔墙应采用不小于30cm厚混凝土隔墙等构造物分隔,隔墙高度一般不小于2.5m,2.5m以上部分可采用软隔离;分隔墙顶面高度应高于料堆坡脚至少50cm以上,应确保不串料料,堆形状为梯形。砂石材料对方时应防止离析。每区醒目位置设置材料标识牌。(2) 路面面层储料场应用混凝土进行硬化处理,内应纵向每隔510m,横向每隔1520m设盲沟,坡度不小于0.5%,盲沟应与场地排水明沟相连,在堆料仓前后应设置排水明沟,保持排水通
42、畅,场地内不允许积水。(3)路面基层储料场可用水稳材料进行硬化处理(厚度不小于20cm)。料场底应高于外部地面,修筑成向外顺坡(不小于3%),并在料场门口设置排水沟,防止料场积水。(4)面层堆料场地和场区单路采用水稳结合料加水泥混凝土(厚度不小于8cm)或沥青混凝土(厚度不小于6cm)进行硬化。杜绝产生弹簧、翻浆现象。要求设专人每天对拌和场、场区道路等及时进行洒水清扫,减少灰尘对集料的二次污染。(5)面层储料场应搭设防雨棚,禁止太阳直接照晒或雨淋,防雨棚仓储面积至少大于 m2并满足实际施工需要;宜采用轻型钢结构,高度应满足机械设备操作空间(一般不宜小于7m),并满足受力、防风、防雨、防雪等要求。(6)路面基层储料场应采取切实有效措施防止石料雨淋,4.75mm及以下集料须设雨棚或覆盖防雨油布。袋装水泥应在室内架空堆放。(7)所有拌和机的集料仓应搭设防雨棚,并设置隔板,隔板高度不宜小于50cm,确保不串料。 4.2.4 拌和设备(1)水稳拌和应采用强制式拌和机,设备具备自动计量功能,一般设自动计量补水器加水,生产能力不宜低于400t/h。(2)沥青混合料采用间歇失拌和机,配备计算机及打印设备,生产能力不宜低于240t/h。(3) 拌和站计量设备应经过当地有权部门
