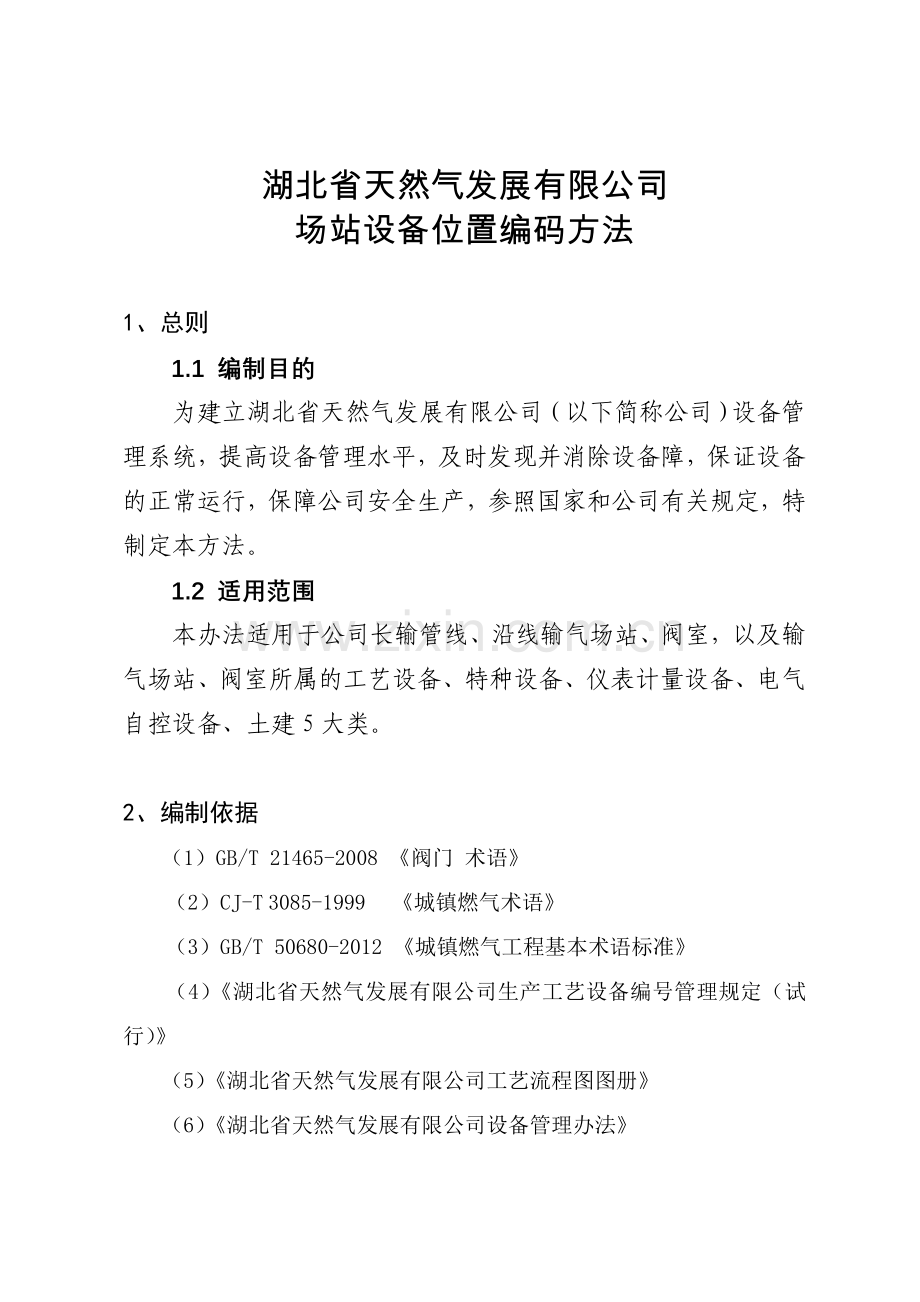

湖北省天然气发展有限公司
场站设备位置编码方法

1、总则
1.1 编制目的
为建立湖北省天然气发展有限公司（以下简称公司）设备管理系统，提高设备管理水平，及时发现并消除设备障，保证设备的正常运行，保障公司安全生产，参照国家和公司有关规定，特制定本方法。
1.2 适用范围
本办法适用于公司长输管线、沿线输气场站、阀室，以及输气场站、阀室所属的工艺设备、特种设备、仪表计量设备、电气自控设备、土建5大类。

2、编制依据
（1）GB/T 21465-2008 《阀门 术语》
（2）CJ-T 3085-1999  《城镇燃气术语》
（3）GB/T 50680-2012 《城镇燃气工程基本术语标准》
（4）《湖北省天然气发展有限公司生产工艺设备编号管理规定（试行）》
（5）《湖北省天然气发展有限公司工艺流程图图册》
（6）《湖北省天然气发展有限公司设备管理办法》
3、线路、场站及阀室位置编码
3.1 线路及其位置编码
线路名称
位置编码
川气东送
CD
西二线
XE
黄大线
HD
黄麻线
HM
武赤线
WC
孝潜线
XQ
荆石线
JS
孝大线
XD
随随线
SS
武宜线
WY
待补充

3.2 场站及其位置编码
场站名称
位置编码
恩施接收站
CD1
宜昌接收站
CD2
枝江接收站
CD3
荆州接收站
CD4
潜江接收站
CD5
仙桃接收站
CD6
武汉接收站
CD7
陈贵接收站
CD8
黄梅接收站
CD9
小箕铺接收站
CDA
仙人渡接收站
XE1
黄冈接收站
HD1
黄州分输站
HD2
鄂州分输站
HD3
金山店分输站
HD4
黄陂接收站
HM1
红安分输站
HM2
麻城分输站
HM3
嘉鱼分输站
WC1
赤壁分输站
WC2
孝昌接收站
XQ1
云梦分输站
XQ2
应城分输站
XQ3
皂市分输站
XQ4
天门分输站
XQ5
江北分输站
JS1
公安分输站
JS2
石首分输站
JS3
随州接收站
SS1
待补充

3.3 阀室及其位置编码
阀室名称
位置编码
燕矶阀室
HDF1
碧石阀室
HDF2
还地桥阀室
HDF3
陈贵阀室
HDF4
黎家田阀室
HMF1
夏家田阀室
HMF2
永佳河清管站
HMF3
余家田阀室
HMF4
邹家岗阀室
HMF5
法泗阀室
WCF1
新街阀室
WCF2
潘湾阀室
WCF3
毕家畈阀室
WCF4
肖港阀室
XQF1
柯邓湾阀室
XQF2
段家场阀室
XQF3
五星阀室
XQF4
毛嘴阀室
XQF5
锣场阀室
JSF1
岑河阀室
JSF2
马家寨阀室
JSF3
五星村阀室
JSF4
杨寨清管站
XD1
孝昌阀室
XDF1
王店阀室
XDF2
江北分输站
JS1
公安分输站
JS2
石首分输站
JS3
随州接收站
SS1
待补充

4、工艺区设备位置编码方法
4.1 工艺区撬装设备的位置编码方法
撬装设备的位置编码方法如下：
设备名称英文缩写+场站位置编码+区域位置编码+输气支路编号+设备位于支路上的顺序编号。各编号的获取方式详见4.1.1～4.1.4。
例如：宜昌接收站汇管CD-GD-201上的阀套式排污阀位置编码为BDVCD201007。其中，
BDV——阀套式排污阀英文名称缩写；
CD2——宜昌接收站位置编码；
01 ——代表该设备位于第1根汇管及第1根汇管至第2根汇管前之间的区域；
0 ——代表该设备位于汇管本体上；
07——代表该设备的顺序编号。
4.1.1 区域的位置编码方法
场站撬装的区域位置划分按照输气流向，从“00”开始编码。
“00”表示从进站到第1根汇管前的区域序号；
“01”表示第1根汇管及第1根汇管至第2根汇管前之间的区域序号；
“02”表示第2根汇管及第2根汇管至第3根汇管前之间的区域序号；
……以此类推。
注意：这里规定，场站撬装的区域编码从“00”开始，直至“19”结束，根据场站的实际情况，对未用的剩余编码做预留处理。例如，宜昌接收站共有6根汇管，则只对区域编码至06为止，07～19做预留处理。
4.1.2 输气支路编号的获取
从“0”开始，用序号“0、1、2、3、4、5、6、7、8、9”分别表示汇管本体、输气第1路（主用路）、输气第2路（备用路）、输气第3路（旁通路/预留路）、……，编号起于0，止于9。其中，第1根汇管前的区域其输气支路从0开始编号。场站根据实际情况，对未用的剩余编号做预留处理。
4.1.3 输气支路上设备顺序编号的获取
对输气支路上的设备进行编号的基本顺序为：从左至右（输气方向）。如遇设备上装有仪表（直接安装在输气支路上的按基本顺序进行编号）、放空系统、排污系统时，则遵循以下编号优先级（“>”表示优先于）：
（1）设备本体>本体上的仪表，如：过滤分离器>差压表；
（2）对于设备上的放空系统，则：闸阀/球阀（与节流截止放空阀同一支路）>节流截止放空阀>闸阀/球阀>安全阀；
（3）对于设备上的排污系统，则：排污球阀>阀套式排污阀；
（4）设备本体>放空系统>排污系统，如：汇管>闸阀/球阀（与节流截止放空阀同一支路）>节流截止放空阀>闸阀/球阀>安全阀>排污球阀>阀套式排污阀。
设备编号从“01”开始，用序号“01、02、03、04、05、06、07、08、09……”表示，编号起于01，止于99。场站根据实际情况，对未用的剩余编号做预留处理。
4.1.4 特殊情况处理
（一）旁路上的球阀、闸阀位置编码。
靠近气体进站处的球阀对应的区域编码为“00”，输气支路编号为“1”，设备顺序编号为“01”。例如宜昌接收站旁路上靠近气体进站出的球阀CD-HOV20003，其位置编码为：HOVCD200101。
靠近气体出站口的球阀、闸阀，其区域编码与其对应的出站支路相同，输气支路编号为“2”，球阀顺序编号为“01”，闸阀顺序编号为“02”。例如：宜昌接收站去科能方向旁路上的闸阀CD-GV20613，其位置编码为：GVCD206202。
（二）其他线路来气的设备位置编码。
其他线路来气的设备，其区域编码以气体进入的汇管编号为准，输气支路编号、设备的顺序编号参照4.1.2～4.1.3所述标准进行。例如：宜昌接收站接武宜线来气电动球阀CD-MOV20133，其位置编码为MOVCD201305。

4.2 工艺区其他设备的位置编码方法
工艺区其他设备如可燃气体探测器、防爆接线箱、电加热器、防爆路灯、阴极保护测试桩、绝缘接头测试桩、摄像头等，其对应的区域编码为“20”，位置编码最后三位数字（见下表*号处）为设备顺序编号，由场站人员自行确认。位置编码方法详见下表。
位置名称
位置编码
工艺区内防爆路灯
ESLCD220***
工艺区内阴极保护测试桩
CPPCD220***
工艺区内绝缘接头测试桩
IJPCD220***
摄像头
CAMCD220***

4.3、综合楼设备位置编码
综合楼位置编码为CD221，其后一位数字，“1”代表站控室，“2”代表机柜间，“3”代表阴保间，“4”代表配电间，场站根据实际情况依次顺延。最后两位数代表设备的顺序。则综合楼内设备位置编码如下：
位置名称
位置编码
站控室操作台视频监控主机
PCCD221101
站控室操作台工程师主机
PCCD221102
站控室操作台操作员主机
PCCD221103
站控室摄像头
CAMCD221101
站控室电话
TELCD221101
……
……
机柜间通信柜
CCCD221201
机柜间PLC柜
PLCCCD221201
机柜间UPS
UPSCD221201
……
……

4.4、发电机房设备位置编码
发电机房位置编码为CD222，则发电机位置编码为GECD222001，后三位数字代表设备序号。
4.5、锅炉房设备位置编码
锅炉房位置编码为CD223，其设备位置编码参照发电机房的编码方法。
4.6、消防泵房设备位置编码
消防泵房房位置编码为CD224，其设备位置编码参照发电机房的编码方法。
4.7、庭院设备位置编码
庭院位置编码为CD225。庭院包含的设备有箱变、路灯、摄像头、红外探测器、围墙等，其设备位置编码参照发电机房的编码方法。
4.8、放空区
放空区位置编码为CD226。放空区放空设备位置编码为VCD226001，放空区围墙为WACD226001。
附件一：工艺流程图设备英文缩写字母名称

序号
设备中文名称
设备英文名称
缩写名称
备注
1
手动操作球阀
Hand Operated Ball Valve
HOV

2
电动操作球阀
Motor Operated Ball Valve
MOV

3
气液联动阀
Gas-liquid Operated Valve
GOV

4
压力调节阀
Pressure Control Valve
PCV

5
安全阀
Pressure Safety Valve
PSV

6
压力流量调节阀
Pressure -flow control Valve
PV

7
汇管
Gas Distributor
GD

8
安全切断阀
Safety Shut-off Valve
SSV

9
闸阀
Gate Valve
GV

10
节流截止阀
Throttle Globe Valve
TGV

11
过滤分离器
Filter Separator
FS

12
旋风分离器
Cyclone Separator
CS

13
超声波流量计
Ultrasonic  Flowmeter
UF

14
涡轮流量计
Turbine  Flowmeter
TF

15
清管器发球筒
Pigs Launcher
PL

16
清管器收球筒
Pigs Receiver
PR

17
腰轮流量计
Roots Flowmeter
RF

18
阻火器
Fire Arrested
FA

19
换热器
Heat Exchanger
HE

20
电加热器
Electric Heater
EH

21
排污阀
Blow Down Valve
BDV

22
燃气锅炉
Gas Fired Boiler
GFB

23
止回阀
Check Valve
CHV

24
蝶阀
Butterfly Valve
BUV

25
循环水泵
Circulating Water Pump
CWP

26
电子除垢过滤器
Electronic Descaling Filter
EDF

27
可燃气体探测器
Combustible Gas Detector
CGD
新增
28
防爆接线箱
Explostion-proof Joint Box
EJB
新增
29
防爆路灯
Explostion-proof Street Lamp
ESL
新增
30
路灯
Street Lamp
SL
新增
31
阴极保护测试桩
Cathodic Protection test Piles
CPP
新增
32
绝缘接头测试桩
The Insulating Joint test Pile
IJP
新增
33
摄像头
Camera
CAM
新增
34
PC机
Personal Computer
PC
新增
35
电话
Telephone
TEL
新增
36
综合机柜
Integrated Cabinet
IC
新增
37
PLC柜
PLC Cabinet
PLCC
新增
38
流调柜
Flow Regulation Cabinet
FRC
新增
39
计量柜
Flow Computer Cabinet
FCC
新增
40
配电柜
Power Distribution Cabinet
PDC
新增
41
交换机
Switch
SW
新增
42
可燃气体报警器
Combustible Gas Alarm
CGA
新增
43
发电机
Generator
GE
新增
44
红外探测器
Infrared Detector
ID
新增
45
围墙
Wall
WA
新增
46
箱变
Box-type Transformer
BT
新增
47
综合楼
Complex Building
CB
新增
48
发电机房
Generator Room
GR
新增
49
锅炉房
Boiler Room
BR
新增
50
庭院
Courtyard
CY
新增
51
罗茨流量计
Roots Flowmeter
RF
新增
52
视频解码器
Video Decoder
VD
新增
53
视频监控系统
Video Monitoring System
VMS
新增
54
传真机
FAX
FAX
新增
55
呼叫器
Calling Device
CD
新增
56
辅助用房
Auxiliary Room
AR
新增
57
消防泵房
Fire Pump Room
FPR
新增
58
对讲机
Walkie-talkie
WT
新增
59
气体检测仪
Gas Detection Instrument
GDI
新增
60
空气呼吸器
Breathing Apparatus
BA
新增
61
万用表
Multimeter
MU
新增
62
灭火器
Fire Extinguisher
FE
新增
63
消火栓
Fire Hydrant
FH
新增
64
消防水泵
Fire Pump
FP
新增
65
水泵控制箱
Water pump Control Box
WCB
新增
66
防爆开关
Explosion proof Switch
ES
新增
67
应急灯
Emergency lamp
EI
新增
68
等电位端子箱
Equipotential Terminal Box
ETB
新增
69
开关
Switch
ST
新增
70
插座
Socket
SO
新增
71
防静电触摸装置
Anti static Touch Device
ATD
新增
72
防爆分线盒
Explosion-proof Distribution Box
EDB
新增
73
伴热带
Electric Heating Cable
EHC
新增
74
变频器
Frequency Converter
FC
新增
75
电线/电缆
Wire
WI
新增
76
水处理装置电控箱
Water treatment device for Electric Control Box
WECB
新增
77
防爆隔离密封器
Explosion-proof Isolation Sealing Device
EISD
新增
78
热镀锌钢管
Steel Pipe
SP
新增
79
镀锌钢
Galvanized Steel
GS
新增
注：若该表格中无场站所需的设备英文缩写，请参照公司《生产工艺设备编号管理规定》、《设备管理办法》及公司各场站最新版工艺流程图等相关资料自行编写。
