LTE-LTE网络优化流程-.pdf

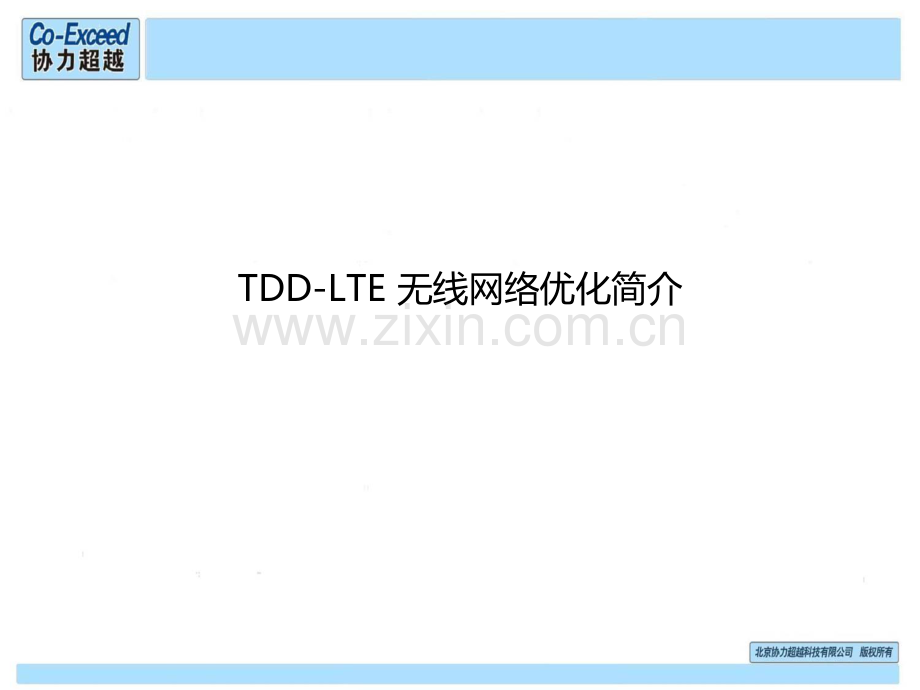

TDD-LTE 无线网络优化简介 课程内容 TDD-LTE无线网络优化概述无线网络优化概述 TDD-LTE网络工程优化和运维优化 TDD-LTE专题优化类型 NES-LTE反向测试系统 TDD-LTE网络的用户感知 无信号或者信号差 网络速率不稳定 终端接入困难 语音质量低 信号强度不稳定 网络 问题 日常生活中，使用移动终端会可能遇到一些问题，这些情况会影响用户对于整个网络质量的评估。无线网络优化的目的 阶段性调整 衡量标准？cell cell cell cell cell cell cell 无线传播环境复杂；网络设计能力与实际运行需求不匹配；设备未正常工作或能力限制 通过对网络工程参数、无线资源参数等调整，保证网络质量能够满足业务需求。网络优化最终目的：提供一个高质量的TDDLTE网络。区域环境改变、站点搬迁或新建站、站点变动等因素，都会影响TD原有网络质量。调整 KPI&PI 网络优化的分类 优化调整对象工程设计参数无线资源参数优化项目周期 天线挂高 天线方向角、下倾角 天线波瓣宽度等覆盖功率类参数移动管理类参数负荷控制类参数工程优化主要是通过路测，结合天线调整，邻区、频率和基本参数优化达到规划要求的网络指标的过程。运维优化主要是通过对话统数据的分析，用户的投诉，并结合路测对网络进行优化。该阶段优化的重点主要是针对性能最差小区的，同时优化是局部的。工程优化运维优化无论在工程优化或是运维优化阶段，都可能对工程参数、无线资源参数进行调整。优化调整原则 最佳系统覆盖 合理切换带 系统干扰小 基站负荷均匀 以有限功率，实现最优覆盖。合理切换带设置，减小掉话、呼叫失败可能性 功率控制、RS功率调整，降低干扰 调整基站覆盖范围，合理进行负荷分担 数据业务为主，较传统语音业务网络的用户感知侧重点不同；小区边缘速率 与2/3G系统共存，需要考虑2/3G协同优化 TDD系统较2/3G网络优化有不同之处 保证网络覆盖是优化的基础 课程内容 TDD-LTE无线网络优化概述 TDD-LTE网络工程优化和运维优化网络工程优化和运维优化 TDD-LTE专题优化类型 NES-LTE反向测试系统 网络优化流程 需求分析需求分析规程裁减规程裁减制定计划制定计划网络评估网络评估无线参数检查无线参数检查单站抽检单站抽检校准测试校准测试优化前网络评优化前网络评估估全网优化及网全网优化及网络评估络评估报告提交&资报告提交&资料归档料归档项目验收项目验收频谱扫描频谱扫描基站簇优化基站簇优化工程优化阶段定义 输入/输出流程部门1.项目策划用服3.网络规划5.工程优化客户网规网优分包商7.运维优化8.网络终验 2.网络预规划4.基站割接6.网络初验技术支撑组市场工程优化在单站验证完成后进行 主要通过路测、定点测试的方式，结合天线参数调整，邻区、频率和基本参数优化提升网络KPI指标的过程 网络规划的准确性决定了工程优化的工作量 站址、站高、方位角、下倾角 系统内系统间邻区、频点、扰码 工程优化一定以网络规划结果进行 单站验证的必要性确保规划结果得到实现 工程优化的质量决定：未来空载网络的质量 未来高负荷网络的质量 运维优化的工作量 工程优化主要任务 主要任务 覆盖调整 良好的覆盖优化的结果能够缓解业务同频网络随容量上升时性能恶化的程度。业务优化 完成各项基本业务指标的提升 2/3G互操作优化以及特殊场景的优化 互操作参数优化，特殊场景参数优化 网络基础信息更新、维护、共享 站点完好情况，工程参数变更更新，网络参数变更更新 异常排除 设备异常排除，干扰排除，网元异常参数设置排除 基本组网参数优化 工程参数，频点，邻区，功率，切换参数等 单站优化阶段 单站优化 簇优化 片区优化 边界优化 全网优化 工作重点验证 规划数据验证 天线高度，方位角，下倾角测试和验证 参数核查，确认小区配置参数与规划结果是否一致，如不一致需要及时进行修改。包括：频率、邻区、PCI、功率、切换/重选参数、PRACH相关参数等 小区功能性验证 各项基本业务测试 扇区间切换测试 单站验证的输入：基站开通清单 单站验证的输出：单站验证表 工程优化由开通工程师负责完成，开通一个，完成单站验证一个 簇内的基站连片后即可重点针对片内的小区进行优化 簇优化阶段 分簇优化的信息输入：工程安装人员提供的开通信息 单站优化信息 故障信息 分簇优化开始的条件：密集城区和一般城区，开通站点连片后即可开始优化 郊区和农村，只要开通的站点连线，即可开始簇优化 分簇优化输出：对重点道路，重点区域有影响的未完好站点，反馈给用服催建，催开，催排障 分簇优化报告 更新后的基站信息表 分簇优化时，簇内的道路尽可能遍历到 单站优化 簇优化 片区优化 边界优化 全网优化 重点：覆盖优化 片区优化阶段 分区优化阶段是在簇优化结束后，重点对簇与簇的边界进行覆盖和业务优化调整 重点解决簇边界的越区覆盖和切换带控制的问题，调整手段可参考分簇优化 片区边界优化要注意片区的信息共享，避免片区天馈参数多次调整，最好是相关片区组成一个团队对边界进行专题优化 单站优化 簇优化 片区优化 边界优化 全网优化 边界优化阶段 厂家边界优化关键点：双方准确的交接处基站信息，频点，扰码信息共享 边界扰码由一方统一规划，另外一方执行 边界区域的频点，扰码调整要事先和对方沟通 双方组成一个工作团队对边界进行覆盖和业务优化调整 重点关注跨不同厂家交界区域的切换问题 单站优化 簇优化 片区优化 边界优化 全网优化 全网优化 针对客户提供的重点道路和重点区域进行覆盖和业务优化。覆盖和业务优化流程和簇优化流程完全相同 重点提升各项业务指标，冲刺验收指标 覆盖查缺补漏，重点区域23G专题优化测试 特殊场景优化 单站优化 簇优化 片区优化 边界优化 全网优化 工程优化风险与规范 风险 无线环境出现外来干扰 天线受到遮挡，天面需要整改 单站测试完全导致信息缺失，影响网优 部分簇内站点开通率较低，达不到簇优化效果 天面调整时，物业协调困难影响网优 厂家边界优化中，双方协调不利 规范化 规范化工作流程 规范化输入输出内容及模板 规范化信息接口 全程技术指导书支持 运维优化思路运维优化思路 运维优化 全面检查 集中资源 短期会战 提升性能 日常网络优化 通过OMC上的工具进行系统统计数据采集 系统告警及事件数据采集 系统性能分析 日常网络优化方案的制定 网络扩容方案的制定 节假日话务保障 运维 优化 系统网络优化 网络性能数据采集 专家优化和方案制定 优化调整实施和验证 专题网络优化 弱覆盖区域解决专题 切换专题 掉话率专题 接入专题 干扰优化专题 2G/3G协同优化 .无线网络评估 DT测试评估 CQT测试评估 OMC数据分析评估 专项网络测试评估 运维优化内容 运维优化手段 利用信令数据，OMC数据,告警数据,用户投诉数据 预测网络变化趋势,及早做好预警 OMC数据 联合分析 优化方案 告警数据 用户投诉数据 DT/CQT测试 信令数据 DT和CQT测试系统 网络优化通常要借助DT测试或CQT测试来进行，测试需要借助工具和软件来记录某点或某区域的信号情况。常规的测试系统UE作为接收端，基站作为发射端；UE可选择的类型多样，根据实际需要选取；进行室内测试时，不需要GPS。路测（DT测试）无线网络路测是对试验站点、现网运行站点和网络进行的测试，主要是沿着设定的路线通过测试手机、仪器对网络的主要性能指标进行测试，获取用以进行网络性能分析的数据，从而达到预定的测试目的；优点：路测同时采集GPS信号，能够确切地定位经纬度，因此可以准确的发现现网存在问题的地点，得到第一手的原始测试数据，这是用信令仪表、后台统计数据所不能做到的；缺点：不能对上行信号和电平进行测试、少量的测试数据具有典型的意义但不具有定点呼叫质量测试（CQT测试）CQT测试是了解局部区域网络质量的最好办法；在放置室内分布系统或直放站的地点测试，了解通话质量；在室内室外覆盖的边缘地带了解通话质量，观察网络参数，分析是否有正确的小区来覆盖；在还未安装室内分布系统的地点测试，了解实际情况，为是否扩容提供真实可靠的依据；DT/CQT测试流程 测试准备工作 连接设备 确认 驱动安装 新建工程 导入 工程参数 开始测试 测试前需要做的事情：DT测试：测试路线规划 CQT测试：测试点选择 重要工参就是站点信息表；不同测试软件的站点信息表 格式可能不兼容；DT测试中还需要导入地图信息 路测设备有不同类型，一些 需要单独安装驱动，否则 不能正常工作 DT/CQT测试是一个数据采集的过程，采集内容包括下行信号电平、下行信号质量、小区切换、小区重选、呼叫过程等，并记录相关的空口信令；测试数据为问题定位提供数据，当并不是唯一、充分的数据来源。测试 数据分析 优化调整 DT测试路线选择 客户测试规范中DT测试路线要在当地TDD网络的实际覆盖区域内，路线规划时需要注意一些事项：尽可能将需要测试的区域内站点都遍历；保证测试路线连续覆盖，若无法避免因为站点没有开通带来的覆盖空洞，则后续分析时需要将异常数据剔除；避免在同样的路线反复测试，尽量避免回头路线；测试过程中停车时（如红灯）不记录数据；应该避开湖滨和河滨道路，避开水域和高架桥等特殊区域做测试；避免波导（街道）效应。CQT测试时间及测试点选择 测试时间选择：主要时段原则上选择非节假日的周一至周五，每日9:0021:00；测试地点选择：选择话务量较大的地点；测试点80应选择在室内，20选择在室外，同时应该考虑地理上均匀分布；对于安装了直放站，或者安装了室内分布系统的地方，需要优先考虑作为测试点；室内测试点必须包括城市中的重要的场所；室外测试点须考虑覆盖边缘小区，网络可能存在问题的区域 运维优化方法 6.数据联合分析 指标是否满足要求?1.日常网络性能监控表1.问题分析报告1.问题处理报告NoYes网络优化工程师1.客户投诉记录2.OMC-R KPI统计报告3.路测数据分析表1.网络操作申请单7.解决方案实施路测验证？YesNo干扰问题？硬件问题？覆盖问题？参数问题？干扰解决方案反馈给厂家覆盖调整方案参数调整方案其它问题技术专家组1.现场问题反馈模板路测确认1.基站工程参数表1.RNC参数修改跟踪表1.运维优化启动会2.用户投诉信息3.告警数据4.日常路测数据5.OMC-R 话统数据无线环境变化、设备工作状态、终端性能等因素都是引起网络指标变动的因素之一。网络优化不是单纯的参数调整，更多的是对网络服务异常问题的分析、排查。高质量的TDD-LTE网络，是多团队合作的结果！问题发现 问题分析 优化方案制定 优化实施 课程内容 TDD-LTE无线网络优化概述 TDD-LTE网络工程优化和运维优化 TDD-LTE专题优化类型专题优化类型 NES-LTE反向测试系统 专题优化类型覆盖优化 无线网络规划结果和实际覆盖效果存在偏差；覆盖区无线环境变化；工程参数和规划参数间的不一致；增加了新的覆盖需求 引起 覆盖问题 覆盖弱场；覆盖空洞；越区覆盖；导频污染 常见覆盖问题 网络规划、环境因素 调整天线方向角 调整天线下倾角 调整天线挂高 RS功率调整 常 规 调 整 方 式 站点搬迁或新增 专题优化类型干扰优化 系统内干扰 系统间干扰 同频干扰 雷达、屏蔽网等干扰 GSM/PHS/W 等系统干扰 RRU故障 避免严重同频干扰，进行频率优化 异系统干扰排查较困难，优化需要多方协调 专题优化类型参数优化 工程参数 无线参数 基站位置 天线挂高 天线方位角 天线下倾角 天线波瓣宽度 邻区、频点、小区重选参数 功率控制参数 移动管理类参数 寻呼类、接入类参数 定时器、计数器参数 覆盖优化 干扰优化 切换优化 掉话优化 接入及寻呼优化 速率优化 参数的调整，会对覆盖、切换、接入、寻呼等多个方面产生影响；由于以上因素的变化，掉话率、切换成功率、接通率等指标也会产生一定的变化。课程内容 TDD-LTE无线网络优化概述 TDD-LTE网络工程优化和运维优化 TDD-LTE专题优化类型 NES-LTE反向测试系统反向测试系统 传统路测系统局限性 单发多收的模式，杜绝了干扰单发多收的模式，杜绝了干扰,使得使得测量数据能够达到最大的范围测量数据能够达到最大的范围,大大大大提升了测试数据的完备性提升了测试数据的完备性.创新的反向覆盖测试系统创新的反向覆盖测试系统 多发单收的模式下，同频测量都存多发单收的模式下，同频测量都存在动态范围和灵敏度受限的问题，测在动态范围和灵敏度受限的问题，测试结果无法精确反映网络中所有小区试结果无法精确反映网络中所有小区信号在每个测试点上的真实覆盖。信号在每个测试点上的真实覆盖。传统的路测仪测试方式传统的路测仪测试方式 eNodeB基站基站 传统路测仪传统路测仪 基站发射信号，路测仪接收基站发射信号，路测仪接收 eNodeB基站基站 移动发射机移动发射机 反向覆盖发射机发射信号，基站接收反向覆盖发射机发射信号，基站接收 系统概述 利用TDD系统特性，在指定的频点和上行时隙、配合自研的移动发射机，实现基站专用反向覆盖测量功能 采用移动发射台以固定功率在指定频点和时隙发射上行调制信号，所有基站对该信号进行测量并获取信号接收电平等测量数据 OMM对所有基站上报的测量数据按小区ID为索引进行汇总和存储 利用数据后处理软件得到全网所有基站的单小区下行RSRP覆盖电平分布图 自动优化软件得出优化建议 eNode B基站 移动发射机 系统概述-系统特点 基于上下行路损互易原理。系统在指定的频点和上行时隙发射和接收调制信号，避免其它干扰。利用基站设备的自身测量功能实现信号接收。单发多收模式，基站只对一个发射源进行信号解调。测试数据以小区ID为索引存储，便于后处理软件进行数据分析。系统原理 TDD-LTE eNodeBTDD-LTE OMM后台处理软件移动发射台测试启动/关闭测量数据上报/存储测量数据导出GPS天线TDD-LTE天线发射天线GPS天线TDD-LTE 上行信号小区测试数据 小区RSRP覆盖 干扰分析 邻区分析 优化方案覆盖分析 自动RF优化方案 外场对比测试情况介绍 测试情况介绍测试情况介绍 某业务区某业务区26个宏站覆盖区域进行测试。个宏站覆盖区域进行测试。采用反向覆盖和采用反向覆盖和SCANNER同路线拉网测试，对测试结果进行对比分析。同路线拉网测试，对测试结果进行对比分析。测试区域测试区域 SCANNER扫频仪扫频仪 反向覆盖移动发射台反向覆盖移动发射台 CNA分析软件分析软件 NES VS.Scanner小区信号覆盖范围分析 小区1-NES覆盖测试图 小区1-SCANNER测试图 NES VS.Scanner小区信号覆盖范围分析 小区2-NES覆盖测试图 小区2-SCANNER测试图 测试数据更加完备,能够完整显示全网小区覆盖图,为准确优化提供强力的数据支持!NES VS.Scanner-导频污染预测对比 CellID 小区名小区名 PCCPCH RSCP（dBm）反向覆盖 Scanner 1080 T嘉辰花园1-77.5-76.4 1290 T乐安里1-78.5-75.6 51320 T魏塘城桥村3-79.5 41080 T嘉辰花园2-81.5 41130 T嘉善城东园区2-83.5-79.3 51130 T嘉善城东园区3-83.5-81.0 NES覆盖分析 Scanner分析 反向覆盖测试系统测试出导频污染由6个小区生产，而SCANNER仅能测试出4个小区.Scanner分析问题小区数目少的原因是由于Scanner接收机由于接收性能所限且下行干扰相比较上行而言较大，所能解调出基站的信号个数有限造成的。与反向覆盖测试系统相比而言，不能更全面地呈现现网中的覆盖问题。NES VS.Scanner-导频污染预测对比 CellID 小区名小区名 PCCPCH RSCP（dBm）反向覆盖反向覆盖 Scanner 51360 T柳洲桥_3-73.5-72.4 41340 T嘉善畅园小区_2-75.5-75.4 51050 T嘉善工行_3-75.5-73.5 51150 T嘉善金悦王朝_3-78.5 41360 T柳洲桥_2-78.5-74.4 1050 T嘉善工行_1-79.5 1340 T柳洲桥_1-79.5 NES覆盖分析 SCANNER分析 NES系统总结 利用基站实现的专用测量功能，对现网设备没有影响。从根本上避免了传统路测工具（多发单收模式）在接收端同频测量动态范围和灵敏度受限的问题，能测试出更加完备、客观的小区覆盖数据，为现网路测数据采集提供了新的思路和方法。对得到的覆盖数据进行进一步深度挖掘和应用，如与自动优化工具结合，可大大提高覆盖优化的效率和准确性。
