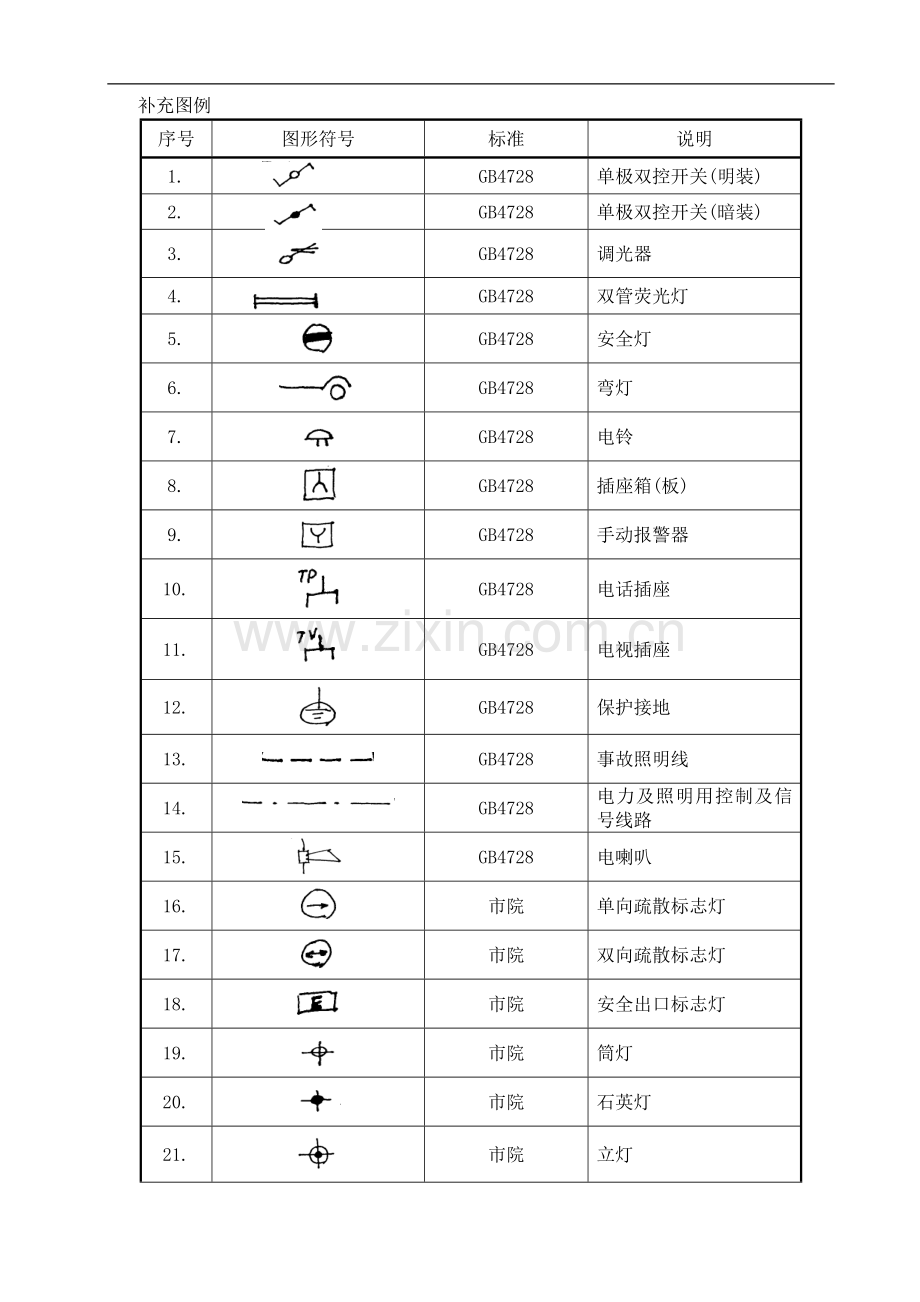

补充图例序号图形符号标准说明 GB4728 单极双控开关(明装) GB4728 单极双控开关(暗装) GB4728 调光器 GB4728 双管荧光灯 GB4728 安全灯 GB4728 弯灯 GB4728 电铃 GB4728 插座箱(板) GB4728 手动报警器 GB4728 电话插座 GB4728 电视插座 GB4728 保护接地 GB4728 事故照明线 GB4728 电力及照明用控制及信号线路 GB4728 电喇叭市院单向疏散标志灯市院双向疏散标志灯市院安全出口标志灯市院筒灯市院石英灯市院立灯市院台灯附表：脱扣器及辅助机构代号表1.1-1 代附件种类脱扣器类别号不带附件分励辅助触头欠电压分励辅助触头分励欠电压二组辅助触头欠电压辅助触头无脱扣器 00 02 06 直脱扣器 10 11 12 13 14 15 16 17 电磁脱扣器 20 21 22 23 24 25 26 27 复合脱扣器 30 31 32 33 34 35 36 37 电力电缆型号中字母和符号的含义：我国电缆产品型号采用汉语拼音字母组成，有外护层时，则在字母后面加上两个数字，前一个数字表示铠装结构，后一个数字表示外护层结构。电缆型号中字母的含义及排列次序：表1.1-3 类别绝缘种类线芯材料内护层其他特征外护层电力电缆——不表示 Z——纸绝缘 T——铜（一般不表示） L——铝 Q——铅包 D——不滴漏 F——分相护套 P——屏蔽 C——重型两个数字见（表1.1-4） K——控制电缆 X——橡皮绝缘 L——铝包 P——信号电缆 V——聚氯乙烯 H——橡套 Y——移动式软电缆 Y——聚乙烯 V——聚氯乙烯套 H——市内电话电缆 YJ——交联聚乙烯 Y——聚乙烯套电缆外护层代号含义：表1.1-4 电缆外护层代号新旧对照表：表1.1-5 第一个数字第二个数字新代号旧代号新代号旧代号代号铠装层类型代号外被层类型 02，03 1，11 （31） 3，13 0 无 0 无 20 20，120 32，33 23，39 1 — 1 纤维绕包（21） 2，12 （40） 50，150 2 双钢带 2 聚氯乙烯套 22，23 22，29 41 5，25 3 细圆钢丝 3 聚乙烯套 30 30，130 （42，43） 59，15 4 粗圆钢丝 4 — 注：表内括号中数字的外护层结构不推荐使用。【例】试描述电缆型号中字母YJV22的含义。【解】查表1.1-3、表1.1-4得知：YJ——交联聚乙烯、V——聚氯乙烯套、第一个“2”—— 双钢带、第二个“2”—— 聚氯乙烯套。表示为“铜芯交联聚乙烯绝缘，聚氯乙烯内套，双钢带，聚氯乙烯外套的电力电缆”。即“铜芯交联聚乙烯绝缘钢带聚氯乙烯护套电力电缆”，简称“铜芯交联铠装电力电缆”。 ⑤ 常用绝缘导线分类及型号含义绝缘导线分类：按绝缘材料分类有：橡皮绝缘导线和聚氯乙烯绝缘导线按线芯材料分类有：铜芯导线和铝芯导线按线芯性能分类有：硬导线和软导线绝缘导线型号：型号名称型号名称 BX（BLX）铜（铝）芯橡皮绝缘导线 BV-105 铜芯耐热105℃聚氯乙烯绝缘导线 BXF（BLXF）铜（铝）芯氯丁橡皮绝缘导线 RV 铜芯聚氯乙烯绝缘软导线 BXR 铜芯橡皮绝缘软导线 RVB 铜芯聚氯乙烯绝缘平型软导线 BV（BLV）铜（铝）芯聚氯乙烯绝缘导线 RVS 铜芯聚氯乙烯绝缘绞型软导线 BVV（BLVV）铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套导线 RV-105 铜芯耐热105℃聚氯乙烯绝缘软导线 BVVB（BLVVB）铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套平型导线 RXS 铜芯橡皮绝缘棉纱编织绞型软导线 BVR 铜芯聚氯乙烯绝缘软导线 RX 铜芯橡皮绝缘棉纱编织圆形软导线绝缘导线型号含义： B——在第一位表示布线用；在第二为表示外护层为玻璃丝编织；在第三为表示外型为扁平型的； X——表示橡皮绝缘； L——表示铝芯（无L的表示为铜芯）； V——表示聚氯乙烯绝缘； VV——第一位表示聚氯乙烯绝缘；第二位表示聚氯乙烯护套； F——表示复合物； R——表示软线； S——表示双绞线。 4、常用导线穿管表 BV线芯截面mm2 焊接钢管（G）（管内导线根数）电线管（G）/PVC管（P）（管内导线根数） 2 3 4 5 6 7 8 2 3 4 5 6 7 8 1.0 15 15 15 15 20 20 20 15 15 20 20 25 25 25 1.5 15 15 20 20 20 25 25 20 20 20 25 25 32 32 2.5 15 15 20 20 20 25 25 20 20 25 25 25 32 32 4.0 15 20 20 20 25 25 25 20 20 25 25 32 32 32 6.0 20 20 20 25 25 25 32 20 25 25 32 32 32 40 10.0 20 25 25 32 32 40 40 25 32 32 32 40 40 — 5、常用导线线槽表 BV线芯截面mm2 1 1.5 2.5 4 6 10 16 25 35 50 （槽内导线根数）线槽规格 25*15 18 10 8 7 5 3 2 — — — 40*18 37 23 18 14 10 7 5 3 2 — 60*22 70 44 34 26 20 13 9 6 5 3 100*27 140 88 68 53 41 26 18 12 9 6 100*40 165 146 103 81 66 32 24 15 12 9 附表：一类地区管理费分摊费率表册序号专业册名称计费基础一类地区费率（%）第一册机械设备安装工程定额人工费 43.56 第二册电气设备安装工程定额人工费 31.41 第三册热力设备安装工程定额人工费 43.63 第四册炉窑砌筑工程定额人工费 28.42 第五册静置设备与工艺金属结构制作安装工程定额人工费 43.56 第六册工业管道工程定额人工费 32.08 第七册消防安装工程定额人工费 30.31 第八册给排水、采暖、燃气工程定额人工费 30.29 第九册通风空调工程定额人工费 30.29 第十册自动化控制仪表安装工程定额人工费 32.16 第十一册刷油、防腐蚀、绝热工程定额人工费 24.20 第十三册建筑智能化系统设备安装工程定额人工费 31.41 二类地区管理费费率：按一类地区管理费费率×0.871 三类地区管理费费率：按一类地区管理费费率×0.762
