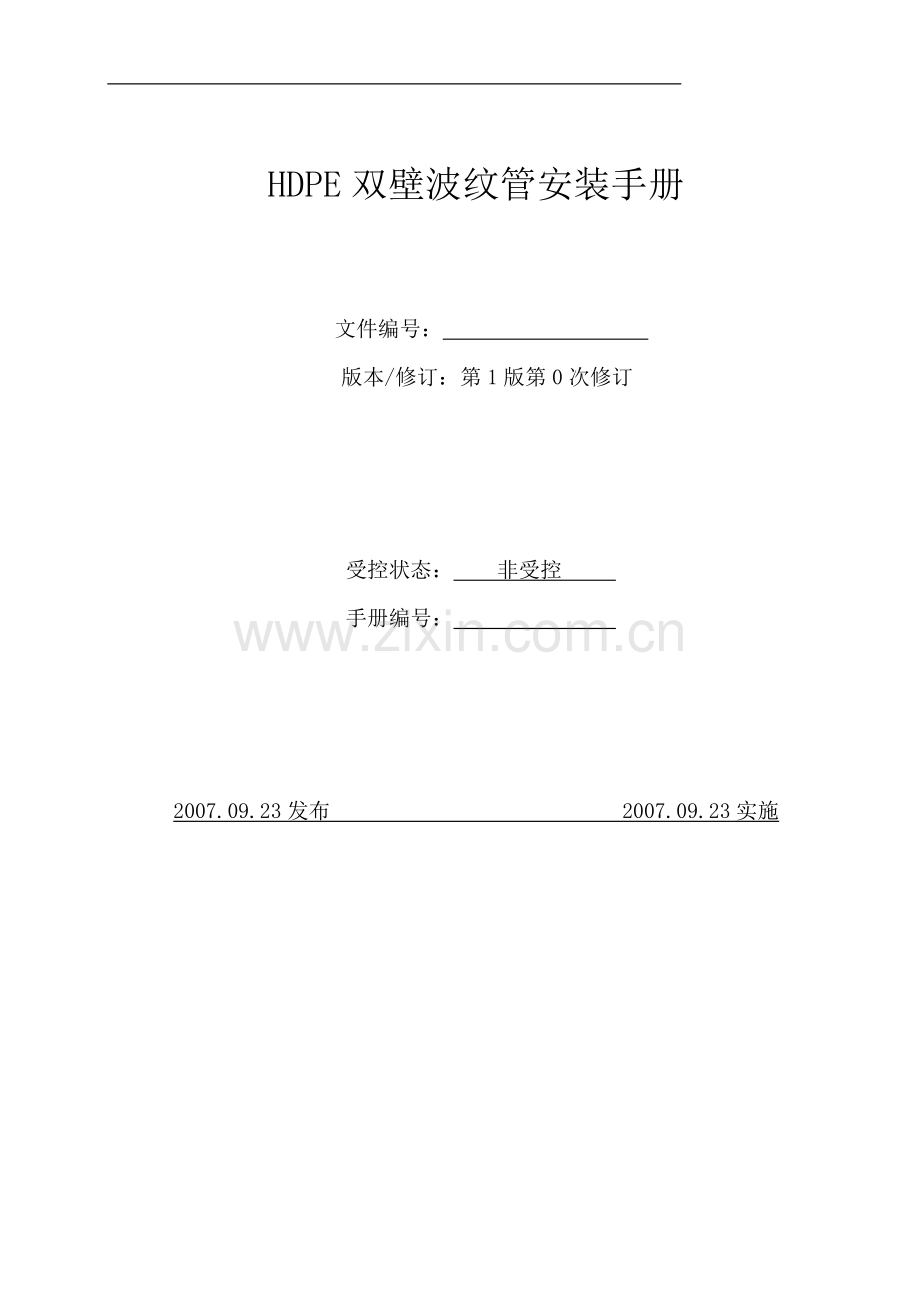

HDPE双壁波纹管安装手册

文件编号：
版本/修订：第1版第0次修订

受控状态： 非受控
手册编号：

2007.09.23发布 2007.09.23实施

1．HDPE双壁波纹管套筒分类：
1．1．双壁波纹管的连接方式
一般分为：套筒连接、承插式连接、热收缩带连接三种。可根据具体实际施工条件，采取不同的连接方式，如沟槽渗水严重的，一般采用套筒连接和承插式连接这两种。
1．2．套筒的分类，一般分为玻璃钢套筒和PE套筒。玻璃钢套筒材料是玻璃纤维及胶衣等加工而成，其内外壁平整，涂有一层漆，硬度比波纹管大。适合所有口径的管材；PE套筒材料为PE，其内外壁光滑，韧性较好，适合于口径在500以内的管材。要求密封性比较严格的管道，如在污水管，一般不推荐使用PE套筒，建议使用玻璃钢套筒；
2．套筒连接
2．1．安装步骤
检查——下管——清洁——安装密封圈——安装套筒——清洁润滑——连接管材——复检
2．2．安装工具
润滑剂（洗洁精加水或2#润滑脂）、直尺（40CM）、撬棍、牵引钢绳4根（4M/根，两头用绳卡制成千斤头），手拉葫芦两只（ID600以下管材用1T、ID600以上管材用2T），木制档板4块（ID600管材以下规格：800*200*15，ID600以上规格：1500*200*20）
2．3．安装过程
2．3．1．检查：安装前必须按产品标准仔细检查管材、套筒、橡胶密封圈的外观是否完好无损；管材套筒密封圈是否配套。不符合产品标准的严禁使用。
2．3．2．下管：根据管径大小，沟槽和施工工具装备情况，确定用人工或机械将管材放入沟槽。下管应平稳，避免碰撞，严禁吊绳穿越管内吊管。
2．3．3．清洁润滑：连接前应将管材连接部位、密封圈及套筒工作面清理干净。然后将润滑剂依次在安装时均匀涂抹在密封圈、套筒的工作部位。
2．3．4．安装密封圈：将密封圈从下向上，用撬棍撬住密封圈，往上套在待连接管材第一个波管内；用直尺测量管材插入套筒深度后标记在管处壁上。
2．3．5．安装套筒：先将套筒用手套在已装密封圈管材口部，用力沿轴线向前推进，直至管材接触到套筒中间环位置即可。然后将两根牵引绳索拴在距管口1.5m左右的地方，管材左右中线位置各放一只手拉葫芦。将木制档板平放在套筒水平中线处，手拉葫芦一端勾往牵引麻绳，一端勾往木制档板，同时收紧，将套筒口部拉至管材标示插入深入处，就可以放松手拉葫芦取下木板，完成安装。
2． 3．6．连接管材：将另两根牵引麻绳同样栓在另一根待连接管材上，用手拉葫芦勾住。保
持管材与套筒处于同一轴线上，左右两边手拉葫芦同时收紧。将管线拉至标示插入
深度位置后，松掉葫芦线，取下牵引麻绳。完成两根管材连接工作。
2． 3．7．直尺从套筒与管材之间插入，检查密封圈就位情况；检查两根用套筒连在一起的管
材管道轴线是否平直；检查管材与地基是否接触良好。
3．套筒连接过程中常见问题及处理方法
故障
原因
改善措施
管材外壁破损
基础有尖锐物
清理尖锐物，修补
拉紧拉力器时用力不匀或牵引绳锁卡住波纹、拉力器挂钩破坏。
保持套筒与两根管材在同一轴线上，将绳挂匀平贴管壁、修补。
套筒出现裂缝
连接时套筒内壁未清理干净，有异物，
清洁套筒及管材待连接部位
无润滑措施，强行将管材拉入套筒
使用润滑剂，确保四周均匀拉入管材
套筒与管材不在同一轴线上，产生较大的阻力
保持套筒与管材在同一轴线上
套筒与管材连接处漏水
管材插入套筒深度不足
用拉力器拉管材就位
密封圈未到位
重新安装，并保证润滑措施到位
套筒受损
更换套筒
已连管材位移
重新较正，保持套筒与管材在同一轴线上
注意事项
1、大口径管材，ID500以上的，建议使用玻璃钢套筒，ID400以下小口径管材，使用PE套筒。
2、HDPE套筒建议只使用在雨水管，污水管必须采用玻璃钢套筒。
回填
严格执行《埋地聚乙烯排水管管道工程技术规程》
