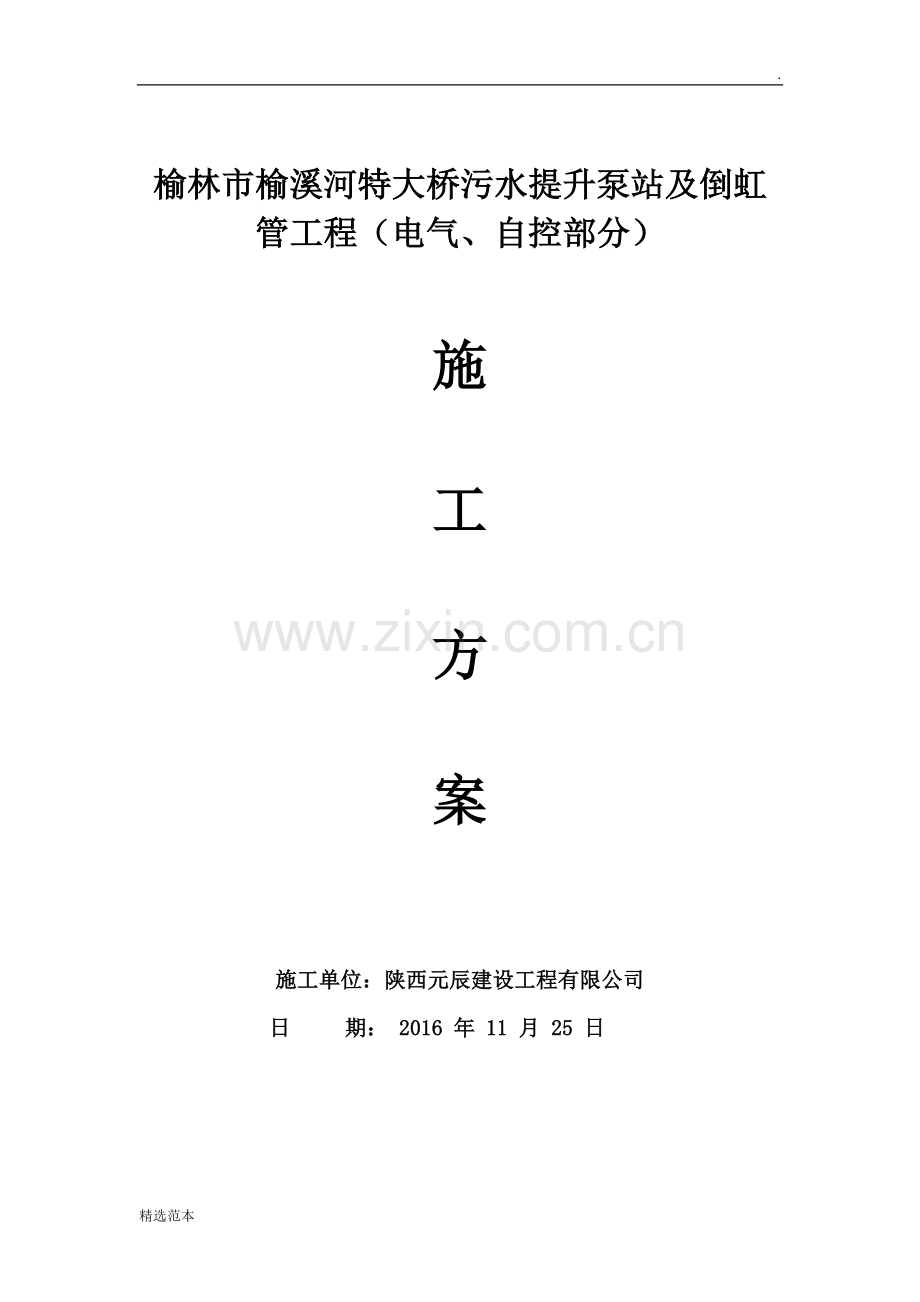

.榆林市榆溪河特大桥污水提升泵站及倒虹管工程（电气、自控部分）施工方案施工单位：陕西元辰建设工程有限公司 日 期： 2016 年 11 月 25 日一、编制依据1、榆林市榆溪河特大桥污水提升泵站及倒虹管工程N2标段设计图纸。2、电气供配电装置安装、电缆施工及验收规范。3、电力建设安全工作规程。4、电力工程电缆设计规范5、通用用电设备配电施工规范二、工程概况本工程为二级负荷，采用双回路供电，一路10kV引自厂区变配电室，另一路引自厂区附近。本次泵站安装工程电气部分包括:泵体及除污系统自控部分、电线电缆桥架架设、照明安装工程、接地系统等安装、调试。具体内容包含桥架，电气配管，配电箱，UPS安装，通讯显示系统，照明、防雷接地等。三、施工前准备3.1、对土建工程的验收 （1）屋顶、楼板施工完毕，不得渗漏。（2） 预埋件及预留孔符合设计要求，预埋件应牢固。（3） 门窗安装完毕。（4） 进行装饰工作时有可能损坏已安装设备或安装后不能再进行施工的装饰工作全部结束。（5） 设备基础型钢安装水平度应1mm/m，全长5mm，不直度1mm/m，全长5mm，可用水平尺、拉线检查。所有基础数据，误差均在允许范围内，复核无误，并做好标记。3.2、设备的签收 设备运到现场后，应做开箱检查验收，验收时应通知甲方人员到场，并做好开箱检查记录，双方签字，主要检查以下内容。（1） 包装及密封良好。（2） 型号、规格符合设计要求，设备无损伤，附件、备件齐全。（3） 产品的技术文件齐全。（4） 外观检查合格。四、电气、自控部分安装本工程主要电气设备包括:泵体及除污系统自控部分、电线电缆桥架架设、照明安装工程、接地系统调试等。4.1高低压配电施工准备基础埋设电缆支架、桥架安装盘柜安装配电箱安装配线电缆敷设验收试验调试设备施工工序4.2施工准备4.2.1安装前准备（1）由项目总工程师组织各专业技术人员和专业工程师，进行详细审核设计图纸，并作好审图、澄清问题以及设计技术交底记录；（2）统计和核对设备和主要材料清单，制定设备订货、到货计划和材料采购计划；（3）组织工作人员熟悉安全规范、安装技术规范、图纸及技术资料，专业工程师作好技术交底工作；（4）制定重要设备安装和关键工序的安装方案和技术措施；（5）注意图纸提出的施工要求，设备部件的特殊安装工艺及对环境的特殊要求。4.2.2编制安装进度表根据机电安装的总体计划，编制电气安装的施工计划，并根据工程的具体进度情况编制年、季度、月计划，在编制时，应全面了解各种电气设备装置的工程量以及土建工程的施工方法和进度等，据此按单项或分部分项工程安排安装进度，配备各工种施工人员，为保证计划的完成。计划编制一般要求：（1） 电气专业的预埋工程，要与土建、装修单位配合施工，避免漏项；（2） 将占直线工期的主导工程项目优先安排作业面，降低安装施工高峰，开工后尽量连续施工，以保证安装质量；（3） 与其他工种交叉施工的，应尽量避免施工干扰和注意施工安全；（4） 调试时间及机组试运行时间在综合进度中应予以考虑；（5） 尽量避开自然条件对施工造成的影响；（6） 施工进度应能保证施工质量与安全；（7） 应充分考虑与土建、装修等相关工程、工种的配合；（8） 核实设备到货和主材到货情况，制定辅助材料计划。4.3高、低压盘柜、控制屏柜、动力箱、控制箱安装高、低压盘柜、控制屏柜一般都安装在型钢制作的基础上，其安装工序分为：基础型钢配料，基础型钢埋设，配电盘的搬运和检查盘的找正和固定等。埋设基础型钢时要考虑到屏盘与建筑的相互位置，单列配电盘时，盘面宜与墙面平行，多列配电盘时，盘面应与建筑物的中心线相平行，使土建施工误差隐蔽在盘后，基础型钢与竣工后地面的相对标高一般为：控制屏，继电屏等基础型钢顶面应高出地面9mm；位于厂房底层的动力盘，配电箱，应考虑防潮湿和积水基础型钢顶面应高出地面5090mm。基础型钢一般待土建混凝土凝固，地面装修前，进行埋设，埋设要求前后两型钢之间应平行，水平误差不超过1mm/m，全长不超过5mm。屏、柜搬运应天气较好时进行，一般使用手动叉车进行装卸和短距离运输，搬运过程要用绳子绑车，保护平稳，以防互相撞击，损伤设备。配电盘开箱应在室内进行，开箱时应按图纸核对盘型号，清点仪表，继电器及其他部件，并检验其合格证件，检查外观和随设备的图纸资料，并作好开箱检查记录。屏、柜最好是在地面装修完成，并清扫干净后进行安装立盘，用人工或手动叉车搬运到安装位置，先精确地调整第一个盘，然后顺序地从左到右，或从右到左调整各个盘，用水平尺、线垂测量水平度和垂直度，用薄钢板垫入盘底与基础型钢之间，一般要求水平误差不应大于长度的1/900且不大于5mm，垂直误差不应大于其高度的1.5/900，调整后盘面一致，排列整齐，盘与盘之间用螺栓拧紧，使之无明显缝隙。与基础型钢间的固定采用点焊，每盘应点焊四点，前后两型钢各两点，每点焊接长度915mm，焊缝应在盘体内侧，并把垫块一并焊在基础钢上。挂墙式控制箱，配电箱可采用膨胀螺栓的方法固定在墙上，落地式控制箱，配电箱应有型钢作基础，在土建施工时应留有控制箱，配电箱的接地扁钢，安装时应接好箱体的外壳接地。4.4电缆敷设施工基本施工方法及要求陈述如下：（1）电缆敷设有机械和人工两种牵引方法，机械牵引只适用于同一平面上且无障碍物的施工场地使用，室内不适宜采用，故使用人工牵引的方法。（2）施工前先由指挥者做好施工交底工作。施工人员布局要合理，并要统一指挥，拉引电缆速度要均匀。电缆敷设行进的领头人，必须对施工现场（电缆走向、顺序、排列、规格、型号、编号等）十分清楚，以防返工。（3）电缆敷设前应先写好标志牌，并按同一方向，同一规格进行分类，确定电缆敷设的层数，以避免电缆敷设时出现交叉、重叠现象，并可充分提高工作效率。（4）对于需穿过管的电缆，特别是穿过长度较长的电缆管，应预先穿好铁线，以节省等待的时间。（5）电缆敷设顺序一般是先动力、后控制，先截面大、后截面小的原则。（6）架上排列顺序从上而下为低压电缆、控制电缆、计算机电缆、通信电缆的顺序，或根据设计图纸排放的顺序排放。4.5防雷、接地4.5.1、电气设备的接地（1）电机外壳接地与接地干线的连接通过镀锌扁钢，在设备侧扁钢钻孔并与接地螺栓把紧，在接地干线侧连接采用焊接，焊接长度为扁钢宽度的2倍（且至少3个棱边焊接）。（2）电器金属外壳接地a交流、在中性点不接地的系统中，电气设备金属外壳应与接地装置作金属连接。电器、照明设备的金属外壳和底座应接地。b. 电力电缆、控制电缆的金属护套、非铠装和金属护套电缆的12根屏蔽芯线、敷设的钢管和电缆支架等均应接地。穿过零序电流互感器的电缆，其电缆头接地线应穿过互感器后接地。（3）多台设备安装在一起电气装置的每个接地部分应以单独的接地线与接地干线相连接。不得在一个接地线上串接几个需要接地部分。4.5.2、电子设备的接地电子设备的逻辑地、功率地、安全地、信号地等的设置除应符合设计规定外，还应符合下述规定：（1）接地母线的固定应与盘、柜体绝缘；（2）大中型计算机应采用铜芯绝缘导线，其截面按设计施工；（3）接地网或接地体的接地电阻值不应大于4。4.5.3、明敷接地线（1）明敷接地线的安装应符合下列要求：a. 应便于检查；b. 敷设位置不应妨碍设备的拆卸与检修。c. 支持件间的距离，在水平直线部分宜为0.51.5m；垂直部分宜为1.53m；转弯部分宜为0.30.5m。d. 接地线应按水平或垂直敷设，亦可与筑物倾斜结构平行敷设；在直线段上。不应有高低起伏及弯曲等情况。e. 接地线沿建筑物墙壁水平敷设时，离地面距离宜为250300mm；接地线与建筑物墙壁间的间隙宜为95mm。f. 在接地线跨越建筑物伸缩缝、沉降缝处时，应设置补偿器。补偿器可用接地线本身弯成弧状代替。（2）明敷接地线的表面应涂以用1590mm宽度相等的绿色和黄色相间的条纹。在每个导体的全部长度上或只在每个区间或每个可接触到的部位上宜作出标志。当使用胶带时，应使用双色胶带。中性线宜涂淡蓝色标志。（3）在接地线引向建筑物内的入口处和在检修用临时接地点处，均应刷白色底漆并涂标以黑色标记。4.5.4防雷措施 防雷部分，属于土建预埋负责，在本工程中，只进行复核。复核内容包括建筑屋面采用接闪带进行防雷保护，避雷装置采用热镀锌刚材，屋面水平敷设采用热镀锌圆钢，屋面接闪带支架埋入100mm，露出150mm，水平敷设支架间距为1米，转弯处为0.5米。4.6系统调试（1）在装置调试前，调试人员应由调试负责人组织对设计图纸、产品说明书、调试方法以及仪器、仪表使用方法等方面的理论与实践相结合的学习和操作。对于同一型号的第一套装置，在泵站调试前应由制造厂及设计单位进行技术交底。（2）泵站电气装置调试应在安装工作基本完成，并通过三检合格后才可进行。在调试全过程中应严格实行三检制度，做好质量管理工作。（3）按规程和标准编制调试大纲和试验措施，列出试验项目，明确试验步骤和方法。确定试验中监视点的位置或检测孔的编号，以及实测的允许偏差。试验中使用的特殊仪器、仪表规格。五、在全部施工完毕，尚应做以下检查1、配电设施的固定及接地是否可靠，漆层完好，清洁整齐。2、配电箱内所有电器配件应齐全完好，安装位置正确，固定牢固。3、所有二次回路接线应准确，连接可靠，标志齐全清晰，绝缘符合要求。4、防火封堵已全部进行。六、安全措施1、盘柜拆箱后，应立即将箱板等物清理干净，以免阻碍交通或朝天钉扎脚。2、撬动盘就位时，应有足够的人力，统一指挥，防止倾倒伤人，狭窄处要防止将人挤伤。3、盘底座加垫时，不可将手伸入盘底，多面盘并列安装时，要防止挤手。4、各种微机保护稳定性较差，应尽量避免震动。5、开剥电缆时应正确施工，避免划伤人或电缆。6、电缆穿入盘内时，上端要有人接引，同时穿孔处应对电缆进行保护。七、环境保护、文明施工措施1、施工现场要遵循工完料尽场地清的原则。2、配合当地部门，做好防火、防汛工作。3、现场活动场所布置合理，整齐洁净；材料、工器具设备放置合理、标识清楚、排放有序；施工临时用电架设安全可靠，布局合理，确保道路畅通。4、加强社会治安管理，进行职工遵纪守法教育，保证职工无违法犯罪行为。目录一、编制依据2二、工程概况2三、施工前准备23.1、对土建工程的验收23.2、设备的签收3四、电气、自控部分安装34.1高低压配电设备施工工序34.2施工准备34.3高、低压盘柜、控制屏柜、动力箱、控制箱安装44.4电缆敷设施工64.5防雷、接地74.6系统调试9五、在全部施工完毕，尚应做以下检查9七、安全措施9八、环境保护、文明施工措施10精选范本
