潜水钻成孔灌注桩施工.doc

.

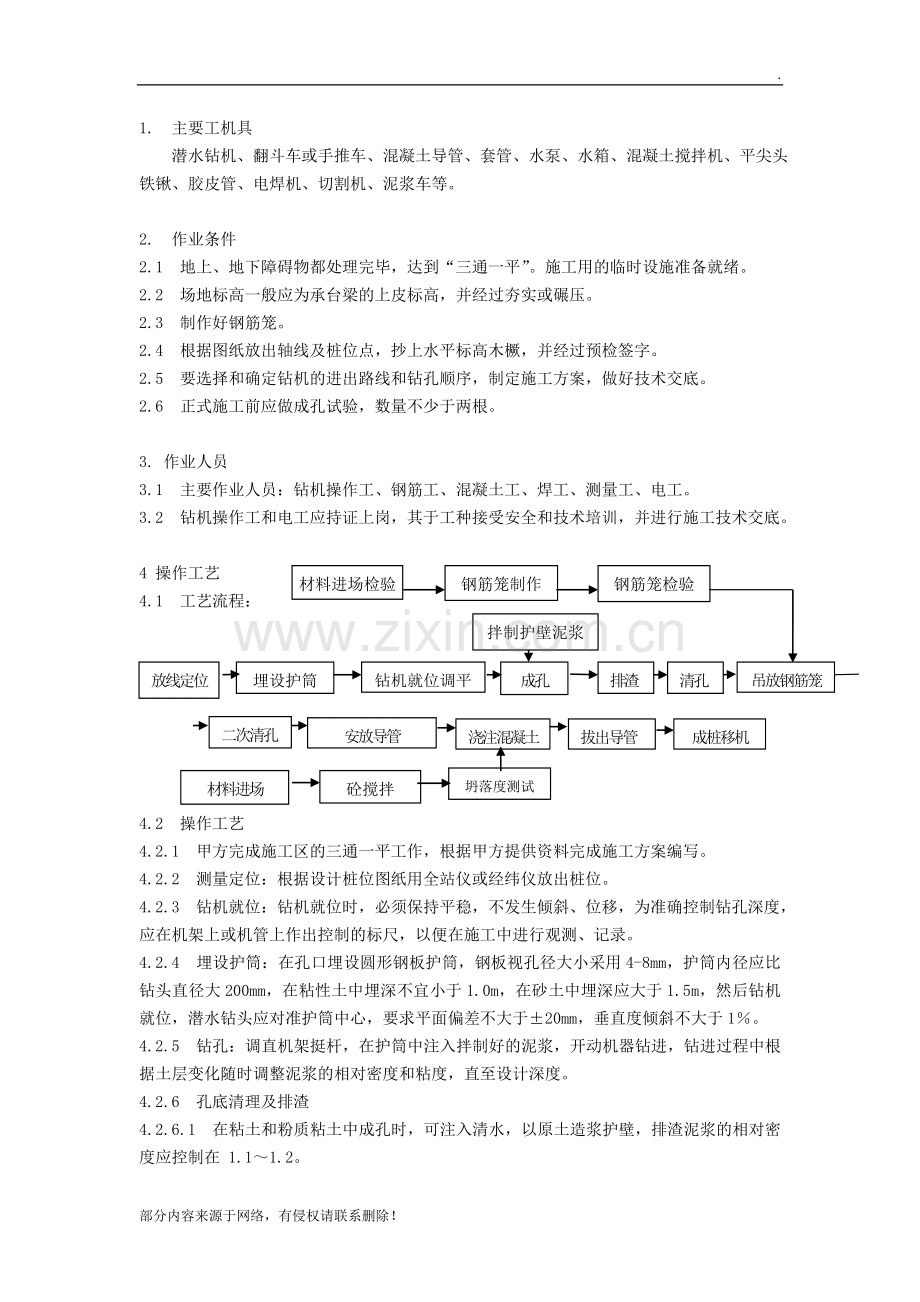

1. 主要工机具
潜水钻机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、混凝土搅拌机、平尖头铁锹、胶皮管、电焊机、切割机、泥浆车等。

2. 作业条件
2.1 地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。
2.2 场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。
2.3 制作好钢筋笼。
2.4 根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签字。
2.5 要选择和确定钻机的进出路线和钻孔顺序，制定施工方案，做好技术交底。
2.6 正式施工前应做成孔试验，数量不少于两根。

3. 作业人员
3.1 主要作业人员：钻机操作工、钢筋工、混凝土工、焊工、测量工、电工。
3.2 钻机操作工和电工应持证上岗，其于工种接受安全和技术培训，并进行施工技术交底。

钢筋笼检验
钢筋笼制作
材料进场检验
4 操作工艺
4.1 工艺流程：
拌制护壁泥浆

放线定位
排渣
成孔
埋设护筒
钻机就位调平
吊放钢筋笼
清孔

拔出导管
成桩移机
浇注混凝土
安放导管
二次清孔

材料进场
砼搅拌
坍落度测试

4.2 操作工艺
4.2.1 甲方完成施工区的三通一平工作，根据甲方提供资料完成施工方案编写。
4.2.2 测量定位：根据设计桩位图纸用全站仪或经纬仪放出桩位。
4.2.3 钻机就位：钻机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
4.2.4 埋设护筒：在孔口埋设圆形钢板护筒，钢板视孔径大小采用4-8mm，护筒内径应比钻头直径大200mm，在粘性土中埋深不宜小于1.0m，在砂土中埋深应大于1.5m，然后钻机就位，潜水钻头应对准护筒中心，要求平面偏差不大于±20mm，垂直度倾斜不大于1％。
4.2.5 钻孔：调直机架挺杆，在护筒中注入拌制好的泥浆，开动机器钻进，钻进过程中根据土层变化随时调整泥浆的相对密度和粘度，直至设计深度。
4.2.6 孔底清理及排渣
4.2.6.1 在粘土和粉质粘土中成孔时，可注入清水，以原土造浆护壁，排渣泥浆的相对密度应控制在 1.1～1.2。

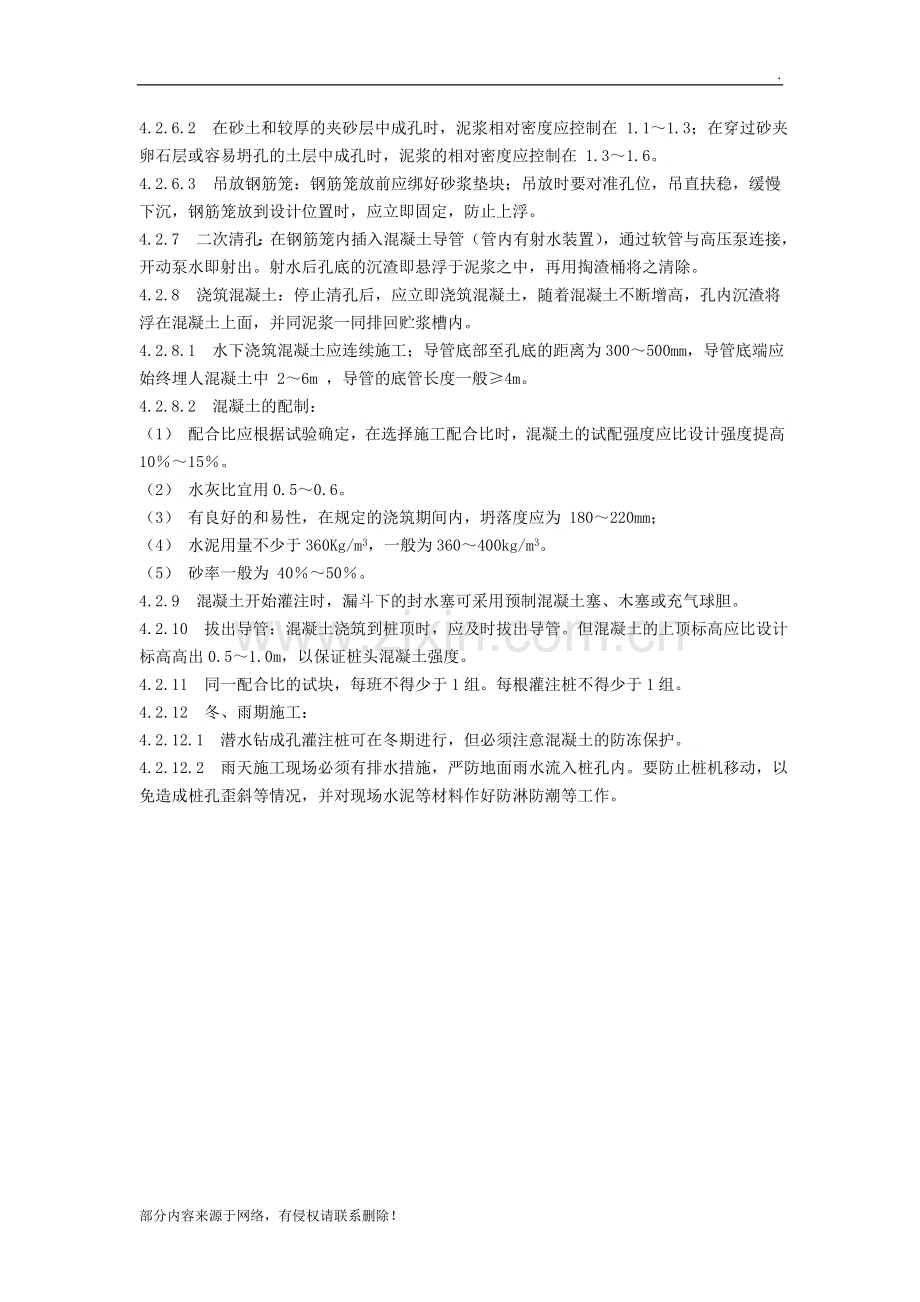

4.2.6.2 在砂土和较厚的夹砂层中成孔时，泥浆相对密度应控制在 1.1～1.3；在穿过砂夹卵石层或容易坍孔的土层中成孔时，泥浆的相对密度应控制在 1.3～1.6。
4.2.6.3 吊放钢筋笼：钢筋笼放前应绑好砂浆垫块；吊放时要对准孔位，吊直扶稳，缓慢下沉，钢筋笼放到设计位置时，应立即固定，防止上浮。
4.2.7 二次清孔：在钢筋笼内插入混凝土导管（管内有射水装置），通过软管与高压泵连接，开动泵水即射出。射水后孔底的沉渣即悬浮于泥浆之中，再用掏渣桶将之清除。
4.2.8 浇筑混凝土：停止清孔后，应立即浇筑混凝土，随着混凝土不断增高，孔内沉渣将浮在混凝土上面，并同泥浆一同排回贮浆槽内。
4.2.8.1 水下浇筑混凝土应连续施工；导管底部至孔底的距离为300～500mm，导管底端应始终埋人混凝土中 2～6m ，导管的底管长度一般≥4m。
4.2.8.2 混凝土的配制：
（1） 配合比应根据试验确定，在选择施工配合比时，混凝土的试配强度应比设计强度提高 10％～15％。
（2） 水灰比宜用0.5～0.6。
（3） 有良好的和易性，在规定的浇筑期间内，坍落度应为 180～220mm；
（4） 水泥用量不少于360Kg/m3，一般为360～400kg/m3。
（5） 砂率一般为 40％～50％。
4.2.9 混凝土开始灌注时，漏斗下的封水塞可采用预制混凝土塞、木塞或充气球胆。
4.2.10 拔出导管：混凝土浇筑到桩顶时，应及时拔出导管。但混凝土的上顶标高应比设计标高高出0.5～1.0m，以保证桩头混凝土强度。
4.2.11 同一配合比的试块，每班不得少于1组。每根灌注桩不得少于1组。
4.2.12 冬、雨期施工：
4.2.12.1 潜水钻成孔灌注桩可在冬期进行，但必须注意混凝土的防冻保护。
4.2.12.2 雨天施工现场必须有排水措施，严防地面雨水流入桩孔内。要防止桩机移动，以免造成桩孔歪斜等情况，并对现场水泥等材料作好防淋防潮等工作。
