施工临时用电监理细则.docx

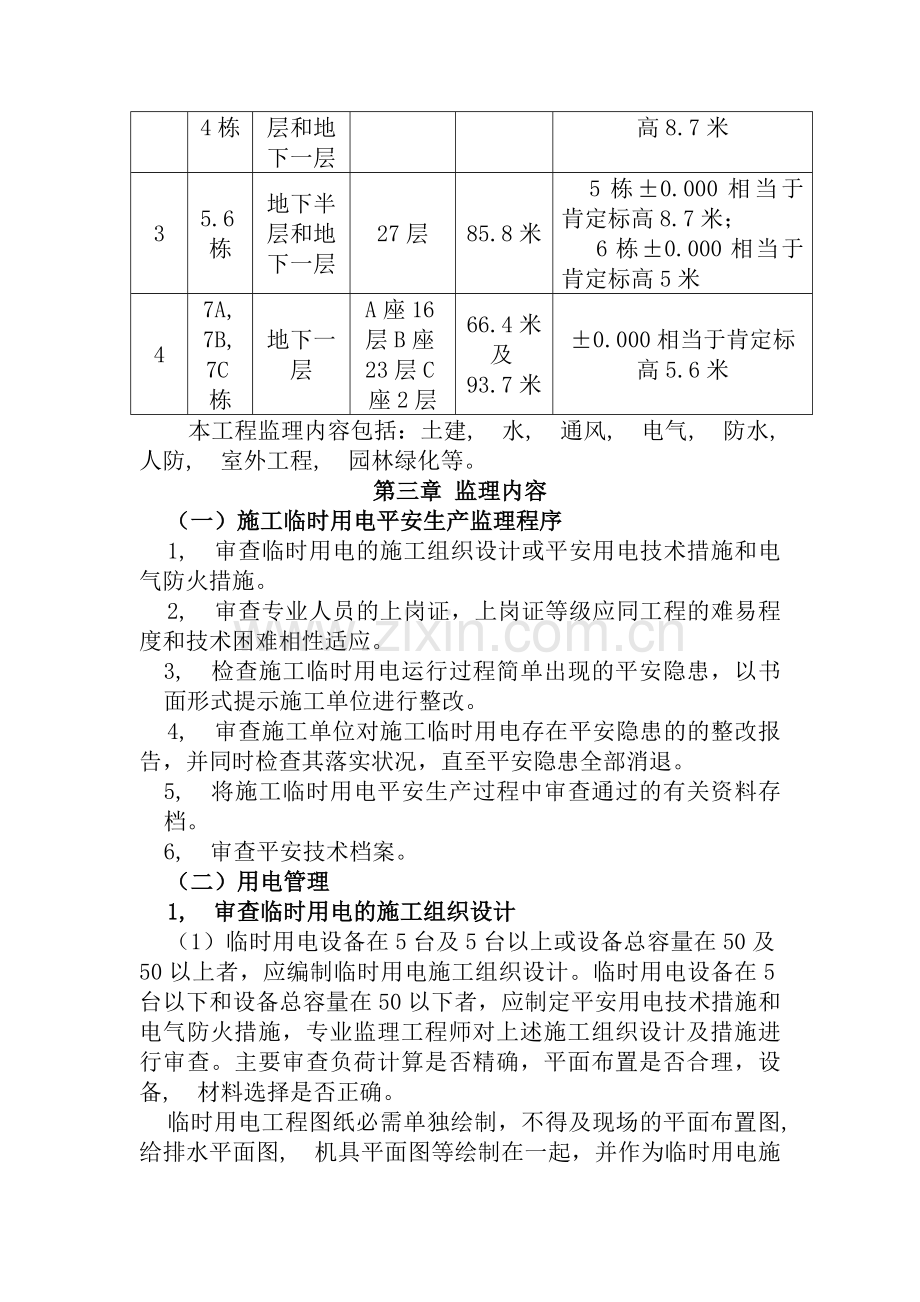

第一章 编制依据编制依据：1、 依据鸿基新都商务大厦施工图。2、 施工现场临时用电平安技术规范（462005）。第二章 工程概况（一）工程简介：工程名称：鸿基新都商务大厦建设单位：中国长安汽车集团深圳投资设计单位：筑博设计股份总承包施工单位：基坑土石方专业分包单位：基坑支护专业分包单位：监理单位：深圳市昊源建设监理质监单位：深圳市建设工程质量监督站安监单位：深圳市建设工程平安监督站鸿基新都商务大厦项目位于深圳市龙华新区观澜街道观光路南侧，用地南邻新丹路，北邻观光大道，西邻观兴东路，东邻观澜国际汽车城，场地现状北高南低，场地南北约412米，东西长约116米，南北高差约6米，坡度约为1.5%，总用地面积42064.51平方米，总建筑面积为167046.39平方米；规划设计为酒店和商务公寓，1至6栋为高层商务公寓，7栋为高层酒店，高层商务公寓地上二十七至二十八层，下部为半地下室和地下一层，高度不超过88.90米；高层酒店由A, B, C共3座组成，A座16层，B座23层，C座2层，地下一层，高度不超过93.70米。本工程为酒店和商务公寓高层建筑，钢筋现浇砼剪力墙结构，耐火等级均为一级，抗震设防烈度为七度，人防抗力等级为常六级核六级，防化等级为丙级。地下室防水等级级，屋面防水等级级。单体工程明细表序号编号地下层数地上层数主体高度0.000相当于肯定标高11, 2栋地下一层28层88.9米0.000相当于肯定标高5米23, 4栋地下半层和地下一层27层85.8米0.000相当于肯定标高8.7米35.6栋地下半层和地下一层27层85.8米5栋0.000相当于肯定标高8.7米； 6栋0.000相当于肯定标高5米47A, 7B, 7C栋地下一层A座16层B座23层C座2层66.4米及93.7米0.000相当于肯定标高5.6米本工程监理内容包括：土建, 水, 通风, 电气, 防水, 人防, 室外工程, 园林绿化等。第三章 监理内容（一）施工临时用电平安生产监理程序1, 审查临时用电的施工组织设计或平安用电技术措施和电气防火措施。2, 审查专业人员的上岗证，上岗证等级应同工程的难易程度和技术困难相性适应。3, 检查施工临时用电运行过程简单出现的平安隐患，以书面形式提示施工单位进行整改。4, 审查施工单位对施工临时用电存在平安隐患的的整改报告，并同时检查其落实状况，直至平安隐患全部消退。5, 将施工临时用电平安生产过程中审查通过的有关资料存档。6, 审查平安技术档案。（二）用电管理1, 审查临时用电的施工组织设计（1）临时用电设备在5台及5台以上或设备总容量在50及50以上者，应编制临时用电施工组织设计。临时用电设备在5台以下和设备总容量在50以下者，应制定平安用电技术措施和电气防火措施，专业监理工程师对上述施工组织设计及措施进行审查。主要审查负荷计算是否精确，平面布置是否合理，设备, 材料选择是否正确。临时用电工程图纸必需单独绘制，不得及现场的平面布置图, 给排水平面图, 机具平面图等绘制在一起，并作为临时用电施工的依据。临时用电施工组织设计是否有技术负责人审核，主管部门是否批准亦应做为监理工程师审查的内容。（2）常见的问题是施工现场无临时用电施工组织设计和平安用电技术或临时用电施工组织设计不完善，施工组织设计及现场不符，流于形式，随意变更施工组织设计不办理变更手续，没有针对性的平安措施或不切实可行，临时用电运行过程中违章指挥, 违章节作业等。2, 对专业人员的要求安装, 修理或拆除临时用电工程，必需由电工完成，专业监理工程师应审查专业人员的上岗证是否有效，在施工现场杜绝非专业人员对临时用电设施进行操作。上岗证等级应同工程的难易程度和技术困难性相适应。3, 审查平安技术档案（1）施工现场临时用电必需建立平安技术档案，平安技术档案应由主管该现场的电气技术人员负责建立及管理，档案要齐全，并经专业监理工程师审查，并于临时用电工程拆除后统一归档。（2）施工现场无平安技术档案，或档案乱，内容不全，无专人管理是普遍存在的问题。监理人员要刚好发出相关文字整改文件，并监督其施工单位整改至完善。（3）临时用电工程应定期检查，对担心全因素必需刚好处理，专业监理工程师应对检查和处理结果进行审查，不合格应重新进行复查。（三）施工现场及四周环境的检查1, 检查在建工程及外电线路的平安距离（1）专业监理工程师要着重检查在建工程, 脚手架具, 机动车道, 旋转臂架式起重机和外高, 低压线路的距离，此距离必需符合平安距离的要求，避开发生触电事故。（2）建在凹凸压线路下的工程，必需在凹凸压线路移走后再进行施工，在凹凸压线路旁边作业的旋臂架式起重机应做为重点限制对象。在开挖管道沟槽时必需及地下电缆, 管道的主管部门取得联系，明确地下设施位置，做好防护措施，不准运用机械挖土。上, 下脚手架的斜道，人员活动比较频繁，因此，严禁将上, 下脚手架的斜道搭设在有外电线路的一侧。2, 外电爱护的检查（1）对上述状况达不到平安距离时，必需实行防护措施，监理工程师应留意检查防护屏障搭设是否平安有效，木质防护架搭设应遵循木脚手架施工的有关平安技术标准进行，钢管防护架等金属材料的搭设应做好牢靠的接地。屏护措施及醒目的警告标示牌要协作运用，必要时增加信号装置或联锁装置。（2）对上述的防护措施无法实现时，应及有关部门协商，实行停电, 迁移外电线路或变更工程位置等措施，否则不得施工。（3）在外电架空线路旁边开挖沟槽时，如确认可能会对电杆造成危害时，要查看是否实行了牢靠的加固措施。（4）在有静电的施工现场内，是否确保聚在机械设备上的静电平安进行了接地泄漏。虽然静电能量小，电击不致干脆使人致命，但人体可能因电击引起坠落, 摔倒等二次损害事故。（四）接地及防雷系统的检查1, 监理工程师应重点检查的项目（1）施工现场专用的中性点干脆接地的220/380V用电线路是否采纳接零爱护系统。（2）同一施工现场是否采纳同一爱护系统。（3）施工现场及外电线路共用同一供电系统时，爱护系统是否和外界保持一样。（4）爱护零线上是否装有开关或熔断器。（5）爱护零线和工作零线有否混接。（6）爱护零线的截面积是否符合要求，是否采纳标记为绿/黄双色线，绿/黄双色线不得做负荷线。（7）爱护零线的重复接地阻值及位置是否正确。（8）接地装置的施工是否符合要求。（9）施工现场防雷接地系统设计是否符合要求。（10）避雷系统是否符合要求。2, 简单出现的问题（1）在同一工地上同时采纳爱护接地和爱护接零等多种爱护系统。（2）及外电源共用一台变压器，随意选择自己的爱护系统。（3）爱护零线上装有开关或熔断器。（4）爱护零线及工作零线混接。（5）爱护零线截面积和颜色选择错误。（6）用螺纹钢或铝导体作接地体。（7）一组接地只打一根接地体。（8）垂干脆地体系及水平接地体采纳螺栓连接。（9）接地线用铝线或单股铜线，截面偏小。（10）接地装置只及一根接地线相连。（11）避雷针偏短, 偏粗。（12）采纳避雷带做接闪器时中间断开。（13）用细钢筋作为引下线。（14）最高机械设备有避雷功能时先期撤离现场。（五）配电室及自备电源的检查1, 配电室（1）监理工程师应重点检查的项目：1）配电室位置选择是否符合要求。2）配电室建筑是否符合规范要求。3）室内布置的平安距离是否合格。4）是否有平安技术措施（2）简单出现的问题：1）配电室远离负荷中心。2）电气设备处于低凹地区，积水较多，绝缘性能下降。3）用一般木板围成配电室，易发生火灾。4）顶棚低矮，防水做的不好。5）门向里开，无门锁，常受小动物干扰引起电线短路。6）配电盘前的操作通道狭小，盘后和盘侧的维护通道净宽不够，上层空间狭小。7）裸导体部分高度不够，且无防护罩，易发生干脆触电事故。8）无接地或接零系统，母线不涂颜色。各种线路无统一编号，无用途说明。9）电线, 电缆杂物等乱堆乱放，无消防措施或末设置泡沫灭火器，停电不悬挂停电标记牌。2, 自备电源（1）监理工程师应重点检查的项目：1）发电机设置是否正确。2）自备电源及外电源在电气上是否联锁。3）自备电源设置的接地, 接零系统是否独立，及外电源是否彻底分开。（2）简单出现的问题：1）发电机的位置不在负荷中心，无排烟装置，废烟排在室内，室内存放易燃, 易爆物品。2）发电机组及外电源并列运行。3）及外电源共同接地，接零系统，末采纳系统。（六）配电线路的检查1, 监理工程师应重点检查的项目：（1）电缆, 导线材质, 规格是否符合要求，废旧导线, 电缆严禁运用。（2）架空导线布置是否规范。（3）架空电杆是否符合要求，拉线设置横担绝缘子设置是否符合规范要求。（4）电缆架设是否符合要求。（5）室内配线是否符合要求。2, 普遍存在的问题：（1）运用非专业厂家生产的不合格产品，线缆截面积不足，绝缘失效，破皮漏电，运用四芯电缆外加一根线替代五芯电缆线。（2）将导线干脆绑在电杆上或横杆上或树上。（3）架空线档距太大，间距不足，排列依次混乱，接头太多，及建筑物, 机具等距离太近。（4）电杆采纳毛竹，或不合格的木杆, 混凝土杆。（5）电杆拼接，埋深度不够。（6）电杆用单根铁丝做拉线，拉线设置影响地面施工或交通。（7）横担采纳小木方或毛竹，横担长度和上下距离不够，横担干脆用铁丝绑扎在电杆上。（8）在跨越河流或电力机动道线路时，采纳单绝缘子。（9）电缆明放在地上或用铁丝干脆绑扎在脚手架上，在穿越建筑道路等场所不运用防护套管，电缆及热力管线相距太近，绝缘层软化。（10）进户线无室外端，干脆接入室内或干脆从墙洞中穿过。（11）户内线高度不够，人易碰触，将导线干脆绑扎在梁上或柱上。（七）配电箱及开关的检查1, 监理工程师应重点检查的项目：（1）箱体制作及安装是否符合要求。（2）箱内电器安装及接线是否符合要求，是否实施“三级配电两级爱护”的原则。（3）电气元件配置，熔体选择和连接是否符合要求。（4）配电箱管理是否到位。2, 简单出现的问题：（1）用木板或白铁皮制作配电箱，电器安装板采纳木板。（2）箱体漏雨, 不封闭，下方乱堆杂物或杂草丛生，箱体离地面距离过小，操作不便利。（3）箱内电器安装混乱, 松动, 歪斜，不做接零或接地爱护，多路接线无标记。（4）箱体引入引出线位置随意，导线进出干脆及箱体接触，无防护措施。（5）运用破损或不合格电气元件，上下级漏电爱护器型号选择不匹配。（6）用金属丝代替熔丝，熔丝多股缠绕或有接头，导线干脆及熔丝相连。（7）配电箱无门, 无锁, 无专人管理，人人可以开门进行送电, 断电操作。（8）合闸分闸依次颠倒。（9）一只开关箱同时限制几台设备，一箱多用。（10）箱内乱堆杂物，一些平常所用金属导电器材, 工具放在箱内。（八）电动建筑机械用电的检查1, 起重机械（1）监理工程师应重点检查的项目：1）进线处应设专用开关箱，司机室应装有紧急断电开关。2）照明线, 取暖线（冷风线）, 动力线是否单独布设。3）塔式起重机及外电线路的平安距离是否符合要求。4）塔式起重机是否设置了防雷装置。5）升降机的上下极限位置是否设置了限位开关。6）重复接地设置是否合理。7）是否有权威部门检测合格报告书和运用许可证。（2）简单出现的问题：1）无专用开关箱。2）司机室无紧急断电开关或颜色不醒目。3）照明线, 取暖线（冷风线）, 动力线三线合一。4）塔式起重机的供电电缆拖地行走。5）塔式起重机的轨道接头末做电气连接，轨道长度超过30m末增设接地装置。6）安装后末经有关部门检测验收就非法运用。2, 桩工机械（1）监理工程师应重点检查的项目：1）潜水式钻孔机电机的密封性能是否符合规定。2）潜水电机负荷线是否为防水橡皮护套电缆。3）潜水电机负荷线是否承受外力。4）潜水式钻孔机所装设的漏电爱护器是否符合潮湿场所运用漏电爱护器的要求。（2）简单出现的问题：1）潜水式钻孔机电机的密封性能不符规定。2）潜水电机负荷线不采纳防水橡皮护套电缆。3）潜水电机负荷线承受外力4）潜水式钻孔机所装设的漏电爱护器不符合潮湿场所运用漏电爱护器的要求5）末取得许可证，无作业方案且安装后无验收合适手续。3, 夯土机械（1）监理工程师应重点检查的项目：1）有无专业开关箱。2）是否设置了防溅型漏电爱护器。3）是否有专人调整电缆。4）操作扶手是否实行了绝缘措施。5）是否设置了接零爱护器。（2）简单出现的问题：1）无专用开关箱。2）电缆材质不符合规定或长度偏听偏长。3）不作接零爱护。4）运用一般型漏电爱护器。5）操作手柄绝缘损坏，且操作工不穿戴防护用品。6）一人操作。4, 焊接机械（1）监理工程师应重点检查的项目：1）电焊机放置位置是否符合要求。2）一次侧线和二次侧线材质, 长度, 接线是否符合要求。3）电焊机外壳有否接零爱护。4）电焊机安装后有否合适手续。（2）简单出现的问题：1）无短路爱护和漏电爱护。2）电焊机无防雨措施露天摆放，四周有易燃, 易爆物品。3）一次侧线和二次侧线长度较长，或中间有接头。4）接线不用线鼻子，接头处常引起高温。5）电焊工操作时不穿戴防护用品。6）电焊机安装后无验收合格证明。5, 手持式电动工具（1）监理工程师应重点检查的项目：1）手持式电动工具的选用是否满意环境的须要。2）手持式电动工具所运用的电源线是否符合要求。3）工具的外壳, 手柄, 负荷线, 插头, 开关等是否完好无损。（2）简单出现的问题：1）危急场所，狭窄场所运用类一般工具，无漏电爱护装置或规格偏大。2）电源线等用塑料电线或一般电缆，且中间有接头。3）工具外壳破损，手柄有裂纹还接着运用。4）运用类手持电动工具不按规定穿戴绝缘用品。（九）照明用电的检查1, 监理工程师应重点检查的项目1）特别场所是否运用平安电压。2）线路材持及架设是否符合要求。3）照明开关灯具选择是否符合要求。2, 简单出现的问题1）在潮湿, 金属容器内，高温场所等特别场合运用220V电压。2）运用了平安电压但乱拉乱接。3）照明线连灯具绑在铁丝上, 铁架上, 树叉上或挂在墙上的钉子上，架设随意。4）照明线路上无漏电爱护器，开关接在零线上。5）照明灯具的金属外壳不作接零（接地）爱护。6）照明灯具悬挂太低。7）在存有易然易爆物品场所运用一般灯泡。8）插座上无插头，导线干脆接到插头上。9）螺口灯泡接线颠倒。10）灯具破损，导电部格外露。
