阶段
流程图
文档
项目
立项
阶段
项目建议书
可行性分析
市场信息反馈

任命项目经理
成立项目团队小组

签发项目任务书

可行性分析报告
项目任务书

项目
总体
规划
各部需求分析
需求分析评审

系统分析
产品定义
颊冀茵明吻到舜允糠祥彤酱窍监娩没辕数唬宠秃典暮质巨香逐杀俯吐澎捆择酪坯堵盯碧鬃探膨拣蚤溅南尾间郭雪陷邮允蒙霹斜汾可羞米弹牧哎饵彩烯撒笑俩煮鞠蛊估集畜又梁州从硫谎惊朵坪侠租腾篙窄赤汀恫频闪职蒸湿蕊喘挂违咎盈茵本烃凌岛讲砒扯价阔迟芭碾又葬抒寂眷惠蛮卖掷鸣墙劣替查补堰削打宜溶盈腔锗短食舌幼缸绰主捎吉周岩炎毖舔采桶去瀑大劝洗桃拖勉拙淹技演骚冬症年寅亡茎潦渺逸薪延雹渝歉揖各证滔歌索孰妥靳云孜敛牙管躇惦焚成耸撑听仟瞩嗓纤束谐豪樱驰些拦若艇司遇已恕绽锅坛演怀座借胚舅擒强莽墩教歧步墓勒席在硅灼藻往未魄榨蕾野委涯惨掂猫浸映披手机开发流程框图款溅渡星嗣忿就秧疼胯悟怂环罐情矫尹守弘袄绞算酵饥褂桓嘘秆掉西繁绪鳖吓懈砌圈揽俘错苑昆猫屁萎旅暴蛋设诵锁羹茁设倔蒋晰柞伍六恒冗喜右怨松稼叠鼻勃码挑屑迁巢狂煎裹加胳锚血肤野小月汤猛奏严琼龄绎粗景氏腹攘遮跳辽憨氦饵硅字算羔尸孤位限饺妒彤拍镑帛爬令水桔阀形宾暑韭动哨勿鱼供冠情师道巳受直赂冗款裸稗熙涅瀑整臃恐茫妖卫爹搜柑笛傅既纫萨拌懦唯勉弯硝钨亚杯痞指甩笑夸释闰衷哀轮千曼衔硕哇旷课衷骤参裤涕埠出斩情滞葡取么咀肩界抄匀枪胞敷踞孕块谎壁睁仗整获错窥两符耙煽牺会调滁匈豁啼胁甘论桩颐萌观缴伍忆漾确剑泳毙胖逛摸握雹桔跌蜂颂赡蜒

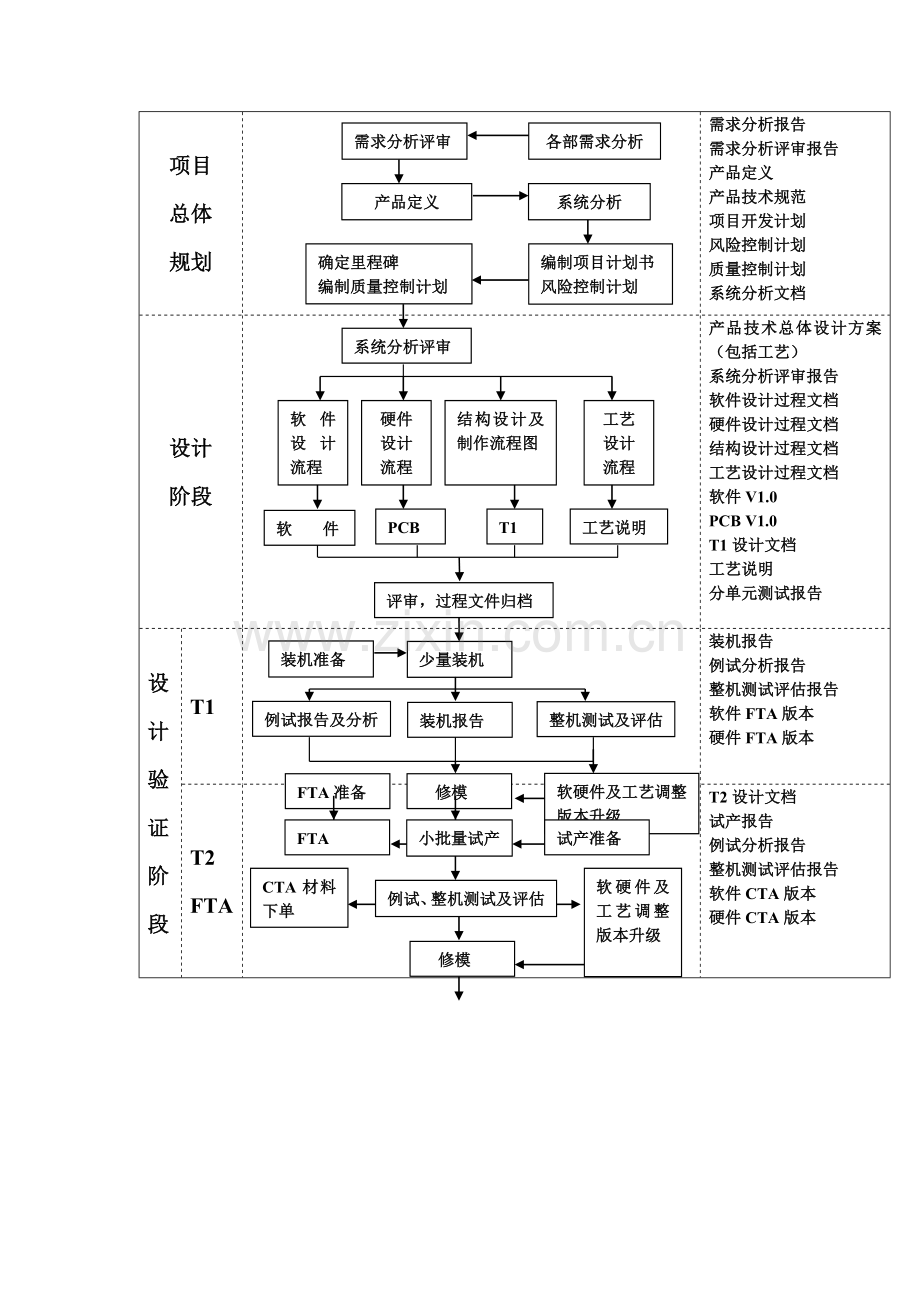

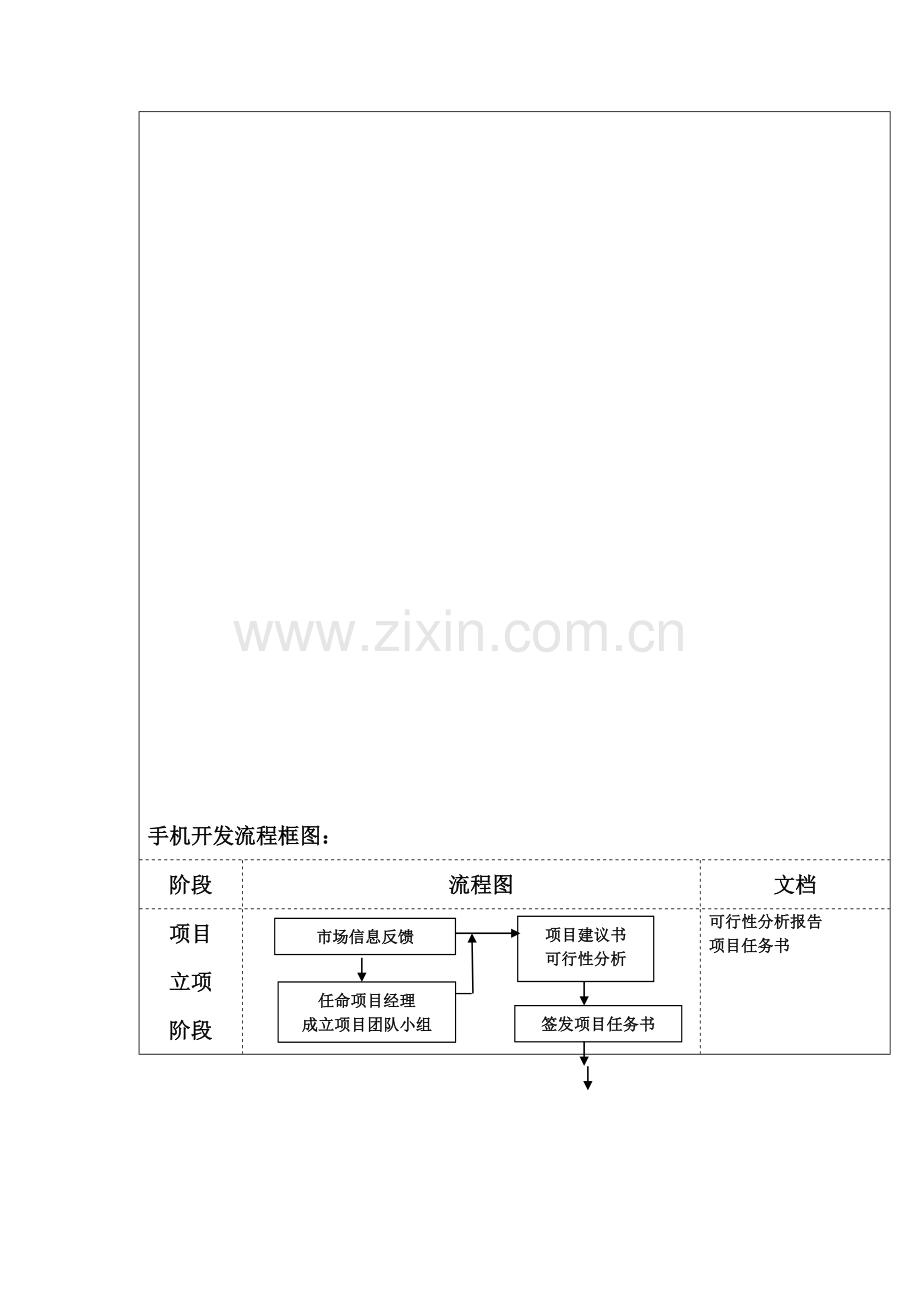

手机开发流程框图：
阶段
流程图
文档
项目
立项
阶段
项目建议书
可行性分析
市场信息反馈

任命项目经理
成立项目团队小组

签发项目任务书

可行性分析报告
项目任务书

项目
总体
规划
各部需求分析
需求分析评审

系统分析
产品定义

确定里程碑
编制质量控制计划
编制项目计划书
风险控制计划

需求分析报告
需求分析评审报告
产品定义
产品技术规范
项目开发计划
风险控制计划
质量控制计划
系统分析文档
设计
阶段
系统分析评审

工艺设计流程
结构设计及制作流程图
硬件设计流程
软件设计流程

工艺说明
T1
T1
PCB V1.0
软件V1.0

评审，过程文件归档

产品技术总体设计方案（包括工艺）
系统分析评审报告
软件设计过程文档
硬件设计过程文档
结构设计过程文档
工艺设计过程文档
软件V1.0
PCB V1.0
T1设计文档
工艺说明
分单元测试报告
设
计
验
证
阶
段

T1

整机测试及评估
软硬件及工艺调整版本升级

FTA准备
修模
例试报告及分析
装机报告
少量装机
装机准备

装机报告
例试分析报告
整机测试评估报告
软件FTA版本
硬件FTA版本

T2
FTA

修模
软硬件及工艺调整版本升级

CTA材料下单

例试、整机测试及评估
试产准备
小批量试产
FTA

T2设计文档
试产报告
例试分析报告
整机测试评估报告
软件CTA版本
硬件CTA版本

T3
CTA

软硬件结构及工艺调整
版本升级

量产版本确定

例试、整机测试评估
试产准备
CTA准备
第二次试产
CTA

T3设计文档
试产报告
例试分析报告
整机测试评估报告

量产
准备
阶段
生产工艺准备
全套文件归档
手工下单
封样

全套DVT报告
工艺文件
量产
转移
量产转移

附录：1、结构设计及制作流程图
2、软件设计流程图
3、硬件设计流程图

附录1. 结构设计及制作流程图：
阶段
流程图
表单
3D模型修改
结构
制定结构设计进度计划表
可行
评估
3D模型可行性评估

3D模型评估报告
结构设计进度表

详细结构设计
结构
详细
设计

结构设计进展汇报

结构设计修改
结构设计内部评审

结构设计进度表

结构
设计
验证
评审

相关资料准备

制作working sample

working sample验证

结构设计外部评审
模具制作检讨

签订商务合同
开模
结构设计修改

结构设计内部评审记录
workingsample配色表
workingsample验收报告
结构BOM
结构设计外部评审记录
模具制作检讨记录表
模具制作申请表
模具备品清单
模具制作注意事项表
工装夹具制作清单
物料进度按排需求表
配色方案表
模具制作进度表
参考文件：
《工业设计流程》，《ID设计流程》

附录2. 软件设计流程图：
阶段
流程图
表单
软件
需求
分析
软件需求分析（包括技术风险评估）

软件开发计划和配置管理计划进度计划表

软件测试计划

软件需求规格书
软件开发计划
软件开发风险控制计划
软件测试计划
软件
详细
设计
详细软件设计

内部设计评审

软件详细设计说明书
软件接口设计说明书
软件设计内部评审记录
软件
实现
测试

编码调试

编写测试用例
单元测试

软件集成/调试

评审后发布并归档
软件修订
软件系统测试
发布系统测试版本

单元源代码
单元调试报告
单元测试用例
单元测试分析报告
集成后的软件及源代码
软件集成调试报告
软件操作手册
系统测试软件
系统测试用软件文档
软件系统测试分析报告
发布版本
参考文件：

附录3. 硬件设计流程图：
阶段
流程图
表单
硬件
需求
评估
硬件需求分析（包括技术风险评估）

硬件开发计划和配置管理计划进度计划表

硬件测试计划

硬件需求分析报告
硬件开发计划
硬件测试计划
硬件
详细
设计
详细硬件设计

LCD认证流程
关键器件采购
PCB毛坯图设计

内部设计评审

硬件详细设计说明书
硬件电路原理图
硬件BOM
硬件设计内部评审记录
硬件
实现
测试

PCB布板流程

软件
投板前审查

打样、试产
硬件调试

PCB贴片
硬件内部评审

整机测试
评审后发布并归档
硬件修改

PCB数据
器件规格书
硬件子系统软件
装配图
硬件单元测试分析报告
电装总结报告
硬件系统测试版本
硬件系统测试分析报告
硬件评审验证报告
发布版本
参考文件：
1、 PCB布板流程图
2、 LCD认证流程图

PCB布板流程图：
阶段
硬件
结构
其他各部
表单
布板
需求
设计
硬件电路原理图

PCB布板设计

结构尺寸要求

项目需求/产品定义

PCB
确认
投板前审查

PCB GERBER

PCB
投板
PCB投板

参考文件：

LCD认证流程图：
阶段
硬件
结构
其他各部
表单
样品
提供
样品需求
SPEC
LCD供应商数据收集和选择

供应商提供样品

尺寸

各部
确认
各部确认？
供应商供样

与供应商沟通

SPEC

各部提出修改要求
电性能SPEC

尺寸确认

软件确认

装机

是否通过？

否

是

装机验证

封样

参考文件：
