机房防雷接地方案简版.doc

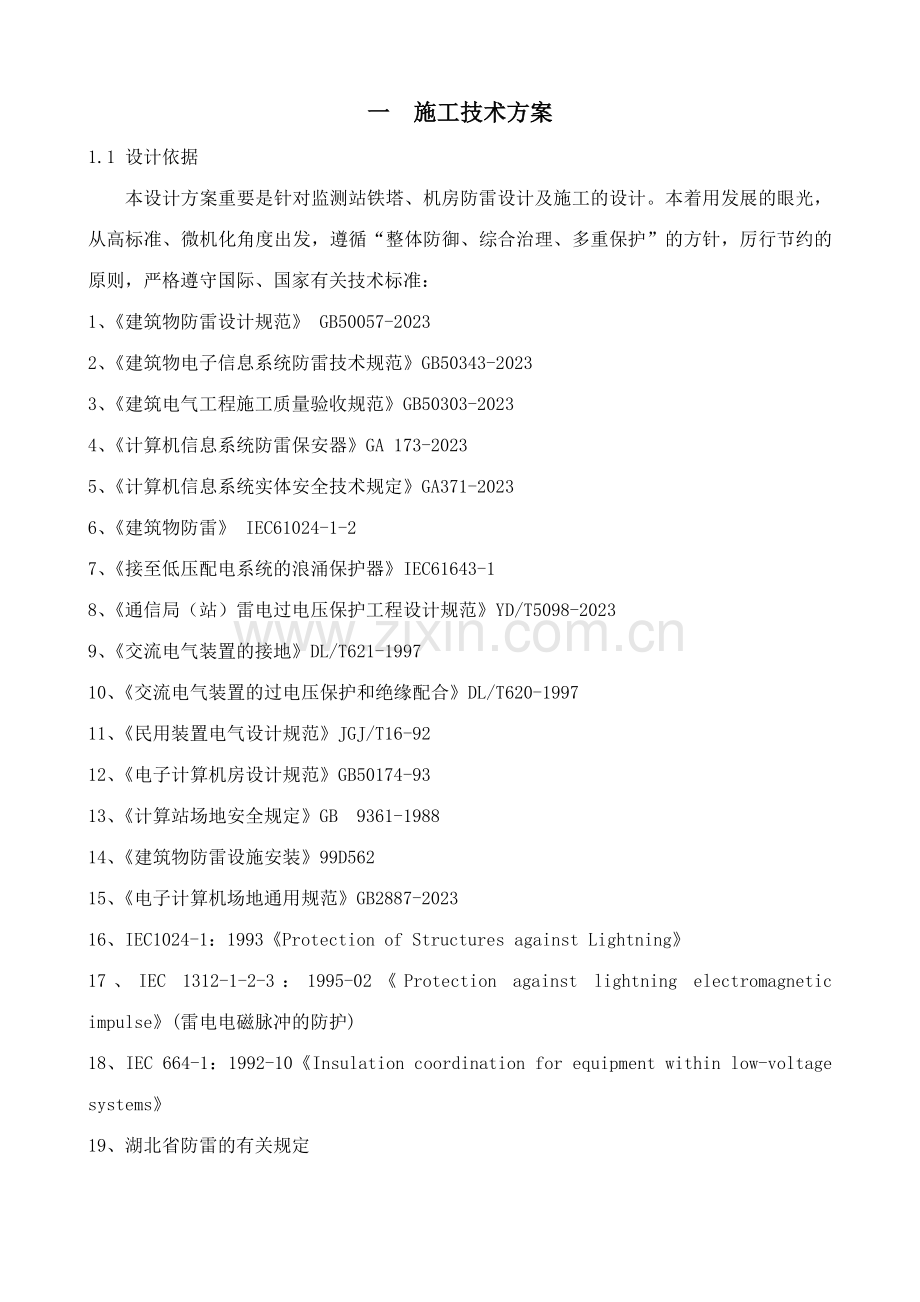

一 施工技术方案1.1 设计依据本设计方案重要是针对监测站铁塔、机房防雷设计及施工的设计。本着用发展的眼光，从高标准、微机化角度出发，遵循“整体防御、综合治理、多重保护”的方针，厉行节约的原则，严格遵守国际、国家有关技术标准：1、建筑物防雷设计规范 GB50057-20232、建筑物电子信息系统防雷技术规范GB50343-20233、建筑电气工程施工质量验收规范GB50303-20234、计算机信息系统防雷保安器GA 173-20235、计算机信息系统实体安全技术规定GA371-20236、建筑物防雷 IEC61024-1-27、接至低压配电系统的浪涌保护器IEC61643-1 8、通信局（站）雷电过电压保护工程设计规范YD/T5098-2023 9、交流电气装置的接地DL/T621-199710、交流电气装置的过电压保护和绝缘配合DL/T620-199711、民用装置电气设计规范JGJ/T16-92 12、电子计算机房设计规范GB50174-93 13、计算站场地安全规定GB 9361-198814、建筑物防雷设施安装99D562 15、电子计算机场地通用规范GB2887-202316、IEC1024-1：1993Protection of Structures against Lightning17、IEC 1312-1-2-3：1995-02Protection against lightning electromagnetic impulse(雷电电磁脉冲的防护) 18、IEC 664-1：1992-10Insulation coordination for equipment within low-voltage systems19、湖北省防雷的有关规定1.2 设计方案作为雷电过电压入侵建筑物内的机率，从现代防雷的理论和实践证明，雷击时导致建筑物内设备损坏，由电源线路引入占70%以上，因此电源系统的雷电防护是内部防雷的重点。根据防雷分区和分级保护的原则，在配电线路上分级加装防浪涌保护器SPD，完备的保护应采用三级SPD，逐级分流和限制感应电压幅值。电源SPD接地线应与被保护设备的保护地相连接。第一级SPD安装设立由LPZ0进入LPZ1区，在LPZ1区内，通常紧贴墙壁的总配电柜。用来克制及泄放雷电流引起的能量，重点是泄放破坏性雷电能量，不同于第二级、第三级、第四级SPD是限制浪涌过电压。浪涌保护器的基本原理：在瞬态冲击过程中，在供电系统的配电线与地电位或等电位联结网络之间建立起一个等电位。在一条线路的不同位置上配置几个特性不同的SPD时，就产生级间配合的问题。当SPD间有足够的线路距离时，运用线路的自身电感的阻滞作用，就可使后级SPD较前级SPD的电流为小，以实现级间通流配合。一般情况下，当SPD1至SPD2的线路长度小于10m时，SPD2与SPD3的线路长度小于5m时，在SPD之间加装退耦装置（据GB503432023 第5.4.1条）。1、电源线路防雷选型根据IEC防护规定，应在电子信息系统的供电线路上逐级保护。380V供电系统共分为几路，不间断向用电设备供电，为保证后端设备的安全，应分别在母线上安装B级电源防雷器。B级电源防雷器应选用品有大通流能量特点，最大限度的泄放雷电流，可以将80%的雷电流泄放入地，达成限流的目地，同时将过电压箝制到一定限度；C级防雷器采用品有较低残压的防雷器，可以将线路中剩余的雷电流泄放入地，达成限压的效果，使过电压减小到设备能耐受的水平。D级防雷器采用品有更低残压的防雷器，对设备进行精保护。（1）B级电源过电压防护方案：防护位置：机房交流配电箱交流输入端选用型号：选用“RP”系列RPM-80/1N+NPG三相模块式防雷器，此防雷器最大通流容量为80KA。安装方式：并联安装。安装位置：机房交流配电箱交流输入端。安装数量：1套。（2）C级电源过电压防护方案：防护位置：重要设备交流电源输入端选用型号：选用“RP”系列RPM-40/3N+NPG电源防雷器，此防雷器最大通流容量为40KA。安装方式：并联安装。安装位置： 重要机柜、精密空调等交流电源输入端。安装数量： 1套（3）D级电源过电压防护方案：防护位置： 机柜设备、互换机等终端设备交流电源输入端选用型号：选用“RP”系列RPM-20/1N+NPG电源防雷器，此防雷器最大通流容量为20KA。安装方式：并联安装。安装位置： 重要机柜、精密空调等交流电源输入端。安装数量： 8套3、综合布线瞬态过电压是一种传导式干扰，即它是沿着线路从源点流向侵害点的；防护装置是在瞬态源和设备之间形成了一个位垒来提供防护的。因此“脏的”入端线路或“脏的”的地线电缆都不能布置得太靠近“洁净的”出端线路是十分重要的；否则，瞬态过电压在防护装置以后的线路上也会形成二次侵入。（图十二显示了一些对的及错误的传统做法）当防护装置为组合方式安装时，应将相邻排的方向转动调整，以保证“洁净的”出端线路远离“脏的”入端线路，（如图十三）按照一般规定，“净线”与“脏线”之间的最小距离应保持在15cm以上。电源线路和信号线路应当分开布线，不可以绑扎在一起，不然会在电源线和数据线之间形成较大的环形面积，从耦合感应的效果来说，它将会获得更多的雷电能量，因此应当尽量避免。为减小环形面积，电源、数据通信、信号或电话等线路应彼此隔离地并排铺设。电缆可分别放置于相邻的管道或内部有金属隔离的同一槽道内。对于屏蔽间式的建筑物，尽管其内部电缆的布线与定位并不十分重要，然而，采用上述解决仍将是一种好的做法。对于采用非屏蔽材料构成的建筑物，为减少设备和数据的损失，上述解决原则是十分必要的。对电缆施行屏蔽是另一种十分有效的做法，它将有助于减少电缆受到电磁辐射或对外产生电磁辐射。电力电缆可由金属管或电缆槽防护，而数据电缆通常采用外层有金属编制带屏蔽层的屏蔽电缆的方式。屏蔽对于电场和磁场起到了类似屏蔽的作用，其效果取决于屏蔽的材料、结构及冲击电磁波的频率。尽管在某些情况下，特别是在仪器仪表系统中，为有助于减小环路的面积，往往会选择单端接地；但就瞬态过电压防护的效果来说，其屏蔽还是应当两端接地。1.3产品特点1.4 防雷器安装技术规定施工质量应按照建筑电气工程施工质量验收规范（GB50303-2023）和建筑物电子信息系统防雷技术规范（GB50343-2023）的规定，重要设备、材料、成品、半成品检查应有记录，拟定符合相关的国家标准，才干在施工中应用1、 SPD安装1）电源SPD第一级在配电柜内并联安装；第二、三级SPD在各单体配电柜（箱）或UPS电源、恒电位仪电源进线侧并联安装，为防止SPD故障短路，在SPD前端串联一断路器作为短路保护，各级SPD与电源系统的相线、地线连接应严格按照建筑物电子信息系统防雷技术规范（GB50343-2023）规定执行。2）信号SPD安装应根据信号类型的不同和安装位置的采用不同的安装方式，机房信号防雷器为串联式安装在各信号线路入设备前端，机架固定或者通过DIN滑轨固定。SPD与信号系统的连接采用网线或者电话线连接，接地线应采用BVR-1*6 mm2的绝缘双色线连接。2、屏蔽与布线 信号及控制电缆与防雷引下线平行净距不小于1米，与水管平行净距不小于150mm，交叉净距不小于20 mm；与天然气管线平行净距不小于300 mm，交叉净距不小于20 mm；与电力电缆平行净距不小于300 mm。1.5 等电位连接1、从新建地网引入接地线至机房内均压环线采用70 mm阻燃铜芯线（或者404mm热镀锌扁钢），根据现场情况，沿大楼竖井或者沿墙穿管敷设至四楼机房。约50米.2、在机房静电地板下采用30mm3mm的铜带沿墙敷设一圈均压环，视机房具体情况在其间做口字形网格；铜带间隔1-2米设立绝缘子固定，与墙面作绝缘解决。机房按22m22m面积计算，在重要用电设备周边设立均压环，形成星形网状混合型接地结构，共计约40米。均压环与新建地网作可靠电气连接，形成联合接地。4、室内电源系统工作地接地线应采用15mm2多股铜芯线就近与均压环可靠电气连接。5、室内保护接地、防雷接地、屏蔽接地、防静电接地采用6mm2多股铜芯线就近与室内均压环做可靠电气连接。严禁接地线之间互相串接或互相压接在一点上。走线架除了一端必须接地，转弯处必须做跨接解决。6、走线架上的电源线、信号线、天馈线、接地线等应按照建筑物电子信息系统防雷技术规范GB50343-2023中5.3屏蔽及布线的规定布线，严禁将不同导线互相绑扎或互相缠绕。1.6 新建接地网1.6.1 接地网设计 1、根据现场的施工地形与环境，在办公大楼征地范围内，选取合适位置敷设接地地网。水平接地极采用40*4铜带，尽量沿绿化带等方便施工的路面，开挖深度距地面0.8m以下，同时视现场情况呈一字、十字或环形布置。共计约100米；2、垂直接地极采用75*5*2023热镀锌角钢以及接地模块，距地面0.8m以下，间距4米以上敷设，水平接地极采用40*4铜带共计100米，热镀锌角钢共计8根，接地模块共计30套；水平接地极与角钢与模块采用放热焊接。3、在热镀锌角钢以及接地模块四周位置加入降阻剂材料，覆盖热镀锌角钢以及接地模块，回填土壤并夯实即可。降阻剂共计10kg；5、从新建地网引出两条40*4热镀锌扁钢至机房均压环。沿墙敷设（沿建筑物四周均匀或对称布置）或电缆竖井敷设。共计约4米6、接地系统焊接规定： 符合GB50057-2023建筑物防雷设计规范表4.1.2的规定。表4.1.2 防雷装置钢材焊接时的搭线长度及焊接方法焊接材料搭接长度焊接方法扁钢与扁钢不应少于扁钢宽度的2倍两个大面不应少于3个棱边焊接圆钢与圆钢不应少于圆钢直径的6倍双面施焊圆钢与扁钢不应少于圆钢直径的6倍双面施焊扁钢与钢管、扁钢与角钢 紧贴角钢外侧两面或紧贴3/4钢管表面，上、下两侧施焊，并应焊以由扁钢弯成的弧形（或直角形）卡子或直接由扁钢自身弯成弧形或直角形与钢管或角钢焊接1.7 放热焊接1、产品介绍放热焊接是一种简朴、高效率、高质量的金属连接方法、放热焊接是通过铝热反映所产生的高温使金属之间完全熔融，以达成高质量的熔接效果。这个反映是在耐高温的石墨模具内进行的，在正常的使用情况下，一个模具可焊接70个点以上。放热反映过程只需要短短的几秒时间即可完毕。2、放热焊接的优点1）、操作安全、无需专业技术知识和特种防护，十分钟内学会。2）、无需外接能源，工具携带方便，五分钟焊一个点。3）、连接器为金属键形式连接，强度大于600N。4）、连接器为纯度较高的金属铜（97%），耐腐蚀性强。5）、连接器的载流能力大于导线的载流能力。6）、应用范围广，可用于铜与铜、铜与钢、铜与镀锌扁钢等金属材料之间的焊接。7）、连接器能经受多次大浪涌电流冲击而不退化。3、放热焊接的注意事项 1）、一方面根据连接件形状尺寸，选择合适的模具，并选择相相应型号的焊粉。 2）、焊接前对连接件进行解决，除油、除污物及氧化层。人工解决，用钢刷。3）、对模具进行充足加热，除去水气。4）、安装好模具，检查后倒入焊粉并点燃反映。5）、对模具进行除渣质，并进行再次焊接。4、放热焊接使用方法1.8 材料清单 二 施工组织方案2.1 施工进度计划开工前七天：公司将本次工程所需防雷器、线缆、接地材料等材料运送至武汉物料中心。开工前五天：对各技术负责人、施工队长、重要施工人员进行技术交底。开工前两天：和建设方项目负责人及监理方沟通协调，做好开工前报审、进场准备工作。开工前一天：对所有施工人员进行安全培训及文明施工培训。为保证防雷接地工程按期完毕，保证其运营，起到防雷建设的效果，我司特考虑将整个工期作如下具体安排：工程时间：25天完毕整个防雷接地施工及验收。工程进度安排：1、施工材料、设备、工具准备。根据建设单位书面告知，工作时间提前或延后。2、完毕接地网施工、防雷器、等电位安装等施工工作。3、施工项目的检查和整改。4、工程内部自检、整改、验收。2.2 施工材料管理保证措施1） 目的材料管理与进度控制、成本控制和质量控制互相制约、相辅相成。为更好地运用资源，节约开支，杜绝浪费，特制定如下规定2） 合用范围本制度合用于施工现场施工材料管理及采购3） 内容 (一)、材料验收与入库制度工地所需的材料经采购员采购回场后，应进行材料的验收。（1）、材料保管员兼作材料验收员，材料验收时应以收到的材料清单所列材料名称、数量进行验收入库，并对入库的材料的质量进行检查。（2）、材料的验收入库应当在材料回场时当场进行，并开具入库单，在材料的入库单上应具体的填写入库材料的名称/数量/规格/型号/品牌/入库时间/经手人等信息。且应在入库单上注明采购单号码，以便甲方、监理复核，如因数量品质、规格有不符之处应采用暂时入库形式，开具材料暂时入库白条，待完全符合或补齐时再行开具材料入库单，同时收回入库白条，不得先开具材料入库单后补货。（3）、所有材料入库，必须严格验收，在保证其质量合格的基础上实测数量，根据不同材料物件的特性，采用点数、丈量、过磅、量方等方法进行量的验收，严禁估约。（4）、对大宗材料、高档材料、特殊材料等要及时索要“三证”(产品合格证、质量保证书、出厂检测报告)，产品质量检查报告须加盖红章。对不合格材料的退货也应在入库单中用红笔进行标注，并具体的填写退货的数目、日期及因素。（5）、入库单应一式三联。一联交于财务，以便于核查材料入库时数量和购买时数量有无异议。一联交于采购人员，并和同材料的发票一起作为材料款的报销凭证。最后一联应有仓库保管人员留挡备查。（6）、因材料数量较大或因包装关系，一时无法将应验收的材料验收的，可以先将包装的个数、重量或数量，包装情形等作预备验收，待后认真清理后再行正式验收，必要时在出库中再行对照后验收。（7）、材料入库后，各级主管领导或部门认为有必要时，可对入库材料进行复验，如发现与入库情况不符的，将追究相关人员责任，导致损失的，由负责人员补偿。(二)、材料使用与出库制度任何材料的使用都必须进行材料的领用手续，材料管理员不得在无领料手续情况下发放材料（特殊情况领取少量材料除外，但过后必须补办相关手续）。（1）、材料的发放应遵循先进先出的原则。（2）、相应工程所需的材料由现场施工员、班组长负责领取。材料领取执行限额领料制度，施工员应按工程进度配合材料管理员做好分部分项工程材料使用记录。分项工程实际使用数量超过预算量应及时向项目经理及总公司报告。（3）、领料人与保管员办理领料手续为：领料人根据当天工程所需要的材料向保管员申请领料，保管员开具相应材料出库单，双方在出库单上签字。（4）、出库单一式三联：存根、财务（大项目应设立项目部财务科）、领料人各一联。（5）、保管员需做好材料台帐，日清月结，做到帐物相符，时刻掌握库存情况；认真核对各项工程之材料用量，并就当前库存情况及时提供各种材料数量的补给信息，以便迅速采购补充，不影响工程进度。如因材料的忽然缺少而影响工程进度的，扣发材料保管员及施工员天天一百元工资。(三)、材料归还与退库制度（1）、在工程竣工70%左右时应严格控制材料的购进与发放，并及时的记录出仓库库存材料的状况以及还须购进材料的名单和数目，上交公司有关人员。以避免过多的剩余材料，进而节约公司资金的投入与浪费。（2）、在公司工程项目结束时应对施工现场的材料进行盘点，并督促施工队伍及时的办理退库手续。避免个别施工人员在施工结束时浑水摸鱼，从而防止材料在工程结束时的流失。（3）、材料在办理退库时应填写材料退库单，具体列出所剩余材料的名称及数目。清点完毕后同材料人员办理材料的交接手续，存入公司仓库。从而使公司仓库的材料作到一目了然，以便于库存材料在工程保修期和下次施工中做到充足合理的运用。（四）、材料保管与盘点（1）、仓库储存材料在统一规则、划线定位、统一分类编号的基础上，必须做到：合理堆码，物资堆码要合理、牢固、定量、整齐、节约和方便。五五摆放，采用五或五的倍数的堆码方法。按照不同形状、体积、重要限度，大的五五成方，矮的五五成堆，小的五五成包（捆），物品带眼的五五成串，堆成各式各样的垛形。达成横当作行，竖当作线，左右对齐，方方定量，过目成数，整齐美观的五五规定。材料保管中，导致丢失的，由材料保管员补偿。（2）、对材料仓库必须及时检查，有否渗漏，特别是易受潮产品，更要及时检查，掌握保质期时间，易燃易爆仓库，必须严禁烟火，保证安全。（3）、做到日清、月结、季盘点，年终清仓。材料盘点规定达成“三清”即质量清、数量清、帐卡清；“三有”即盈亏有因素、事故损失有报告、调整帐卡有根据；“保证四对口”即帐、卡、物、资金对口。4） 重要材料的验收保管1. 专用回填料A. 验收： （1）车到现场时，材料人员须及时（无特殊情况应在10分钟内）到场进行验收。（2）上车清点一遍，并与随车码单核对无误后，允许卸车。 （3）旁站监督卸车入库，码垛整齐后，再逐袋分别清点一遍。（4）对每车包装回填料进行重量抽磅，破袋的要灌袋记数并过磅。（5）以上各环节均点验无误，即由仓管员电脑制单（或填制验收入库单），且验收签字手续须齐全。B. 保管（1）专用回填料一般应入库保管。仓库地坪要高出室外地面20-30，与四周墙面要有防潮措施，并离墙至少10堆放，码垛时一般码放10包，最高不得超过12包。 （2）特殊情况，专用回填料需在露天临时存放时，必须有足够的遮垫措施。做到防水、防潮。 2. 钢材A. 验收 （1）车到现场，材料人员须及时(无特殊情况应在10分钟内)到场进行验收。 （2）检查随车码单、质检报告。（3）质量外观验收：由验收人员，通过眼看、手摸或使用简朴工具，如钢刷等，检查钢材表面是否有缺陷，其具体鉴别方法参见国家标准相关规定。并填写外观检查登记表。（4）数量验收：线材验收须由验收人员随车过重车磅和空车磅。磅差量须在国标允许范围内,以商检磅（或标准计量合格磅站）为准。圆钢、螺纹钢、型钢、管材验收：须有验收人员分别对同一批钢材进行点件（根）检尺理论换算计量。用游标卡尺量出直径，必须符合国家规定或协议规定，超过规范一律拒收；验收人员清点数与随车码单须吻合。（5）所送材料必须是协议所指定的品牌，质保书必须与炉牌号一致，方可签收。（6）以上各环节均点验无误后，即由仓管员填制验收入库单。B. 保管（1）堆放场地应坚实平整、干燥、不积水、清除污物。（2）分清品种、规格、材质，不混淆、标记清楚（分规格堆放）。（3）钢材中优质钢材、小规格钢材，如镀锌板、镀锌管、薄壁电线管等，入库棚保管，若条件不允许，只能露天存放时，应做好苫垫，简易围护。三 图纸文献
