临 时 用 电

专
项
方
案

批准：
审核：
编制：

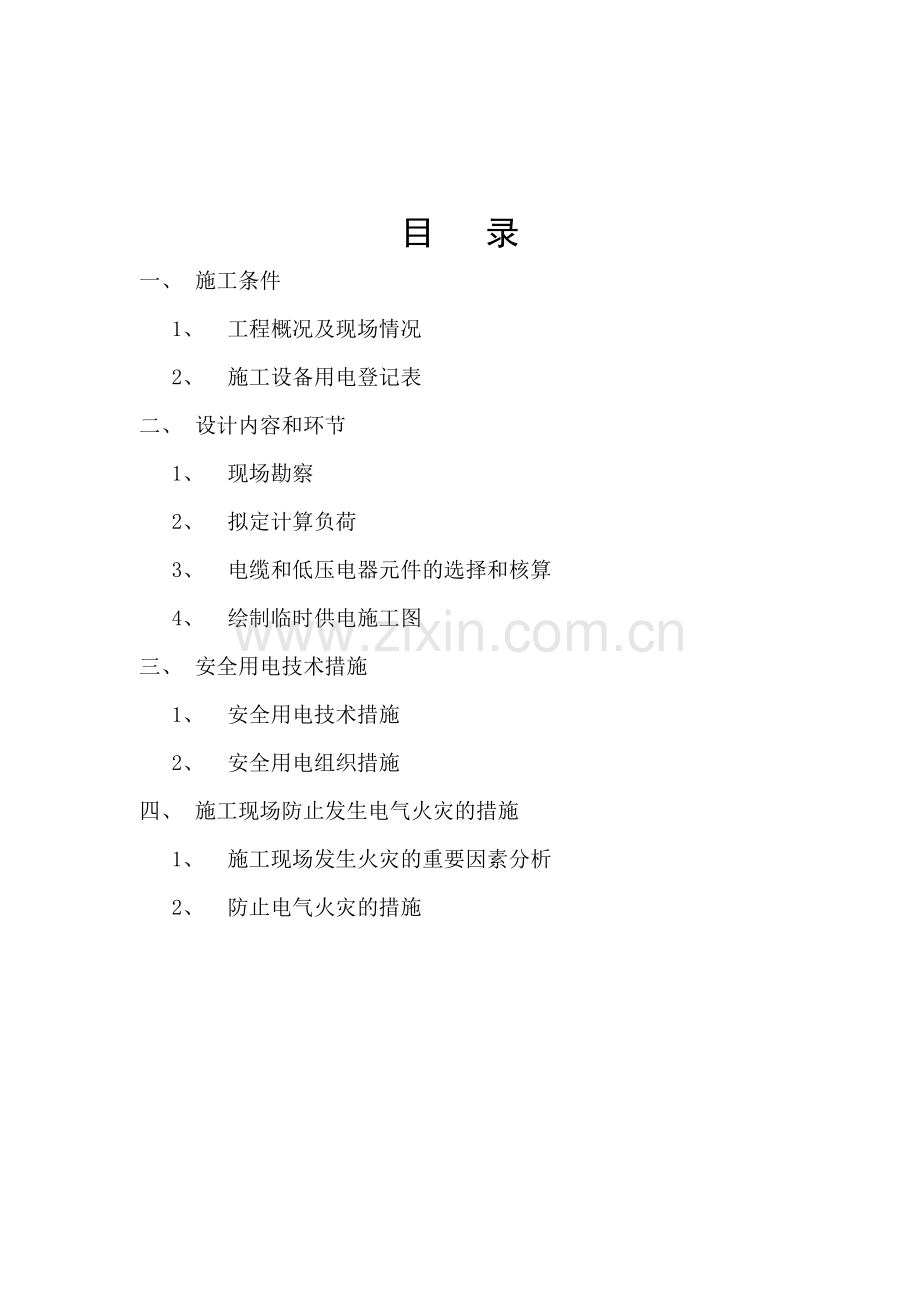

目 录
一、 施工条件
1、 工程概况及现场情况
2、 施工设备用电登记表
二、 设计内容和环节
1、 现场勘察
2、 拟定计算负荷
3、 电缆和低压电器元件的选择和核算
4、 绘制临时供电施工图
三、 安全用电技术措施
1、 安全用电技术措施
2、 安全用电组织措施
四、 施工现场防止发生电气火灾的措施
1、 施工现场发生火灾的重要因素分析
2、 防止电气火灾的措施

一、 施工条件
1、工程概况及现场情况
长安工业公司职工安顿房项目高切坡治理工程位于渝北区空港工业园内，毗邻长安工业集团。场地位于响水滩河北侧，为滩谷地貌。高切坡重要为近几年回填。本工程重要为约800米桩板挡墙，240米重力式挡墙，及边坡回填及边坡坡面防护。
2、临时用电设计范围
考虑到施工战线较长，本临时用电方案仅考虑桩板挡墙1#～153#桩施工现场及位于G～G1段上方的临舍用电。 由于分2个流水段施工，最大用电为6台空压机，在第一流水段开挖完毕后再进行第二流水段的桩的开挖。为避免浪费，故干线截面选择时仅按分段开挖情况计算总功率。
3、施工设备用电登记表
序号
设备名称
规格型号
安装功率（KW）
数 量 （台/套）
合计功率（KW）
备注
1
空压机

18
6
120

2
交流电焊机
BX1-500
21
1
21

3
现场照明

2
6
12

4
弯曲机

4
1
4

5
断钢筋

4
1
4

6
切割机

2.2
1
2.2

7
圆盘锯

5.5
1
5.5

8
钢筋调直机

3
1
3

9
潜水泵

3
10
30

10
卷扬机

1.5
20
30

11
振动棒电机

3
1
3

12
直螺纹加工机

10
2
20

13
临时生活用电

30
1
30

总功率

284.7

二、设计内容和环节
（一）、现场勘察
1、该工程为一在社区工程，甲方已提供临时厢式变压器。
2、根据现场实际情况，以满足临时用电规定和节约开支的原则，设一个回路，将架空敷设电线送至总配电箱，再由此引到各分派电箱。
3、根据JGJ46-2023《施工现场临时用电安全技术规范》和JGJ59-99《建筑施工安全检查》的相关规定，该供电系统采用了TN-S接零保护系统。
（二）、电缆电线和设备电器元件选择及核算
1、 工地用电量记录
工地临时供电涉及施工及照明用电两个方面，计算公式如下：

其中 P ── 计算用电量(kW)，即供电设备总需要容量；
Pc ── 所有施工动力用电设备额定用量之和；
Pa ── 室内照明设备额定用电量之和；
Pb ── 室外照明设备额定用电量之和；
K1 ── 所有施工用电设备同时使用系数；总数10台以内取0.75；10-30台取0.7；30台以上取0.6；
K2 ── 室内照明设备同时使用系数，取0.8；
K3 ── 室外照明设备同时使用系数，取1.0；
综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有:

本方案计算中K1=0.60；
所有施工动力用电设备额定用量见上页施工设备用电登记表。
通过计算得到 P =1.24×K1×∑pc=1.24×0.60×257.90=191.88kW。
二、变压器容量计算:
（1）、根据以上的施工机械用电负荷，进行变压器容量计算：
变压器容量计算公式如下：

其中 P0 ── 变压器容量(kVA)；
1.05 ── 功率损失系数；
cosф ── 用电设备功率因素，一般建筑工地取0.75。
通过计算得到 P0 =1.4×p=1.4×191.88=268.63kVA。
（2）、甲方所提供变压器容量为500KVA>S=268.63KVA，高压亦符合本地高压等级10KV。
2、 拟定干线布局，如线路配电图所示。
3、 配电导线截面计算:
根据以上的施工机械用电负荷及电传输距离（箱变至总配电箱距离150m），进行总导线的截面计算：
（1）按导线的允许电流选择：三相四线制低压线路上的电流可以按照下式计算：(规范规定需要三相四线制配电的电缆线 路必须采用五芯电缆)：

其中 Il ── 线路工作电流值(A)；
Ul ── 线路工作电压值(V),三相四线制低压时取380V。
通过计算得到 Il =2×p0=2×191.88=283.72A
根据上式计算所得结果,查《建筑施工计算手册》P1084表18-24得出以下导线类型及其截面积分可供选择：
LJ型铝裸线 ──120.00mm2
LV型铝芯塑料线 ──120.00mm2
3）、按电压降选导线截面：
实测变电房至总配电箱距离L=150m.按导线的允许电压降校核：
配电导线截面的电压可以按照下式计算：

其中 [e] ── 导线电压降(%)，对工地临时网路取7%；
P ── 各段线路负荷计算功率(kW)，即计算用电量；
L ── 各段线路长度(m)；
C ── 材料内部系数，三相四线铜线取77.0，三相四线铝线取46.3；
S ── 导线截面积(mm2)；
M ── 各段线路负荷矩(kW.m)。
通过计算得到:S=M/(0.07×C)=38685.00/(0.07×46.3)/100=119.361mm2
由导线的允许电流及导线的允许电压降校核，分别计算出的导线截面进行比较，取大值选择导线截面。
4）、干线最后选用阻燃型铝芯聚氯乙烯塑料绝缘电力电缆ZR-BLV-750V-4×120+1×95mm2，架空敷设至总配电箱，其各支线敷设见系统图。
4、 各支线截面、断路器选用
1）、3#箱设备用电登记表
序号
设备名称
规格型号
安装功率（KW）
数 量 （台/套）
合计功率（KW）
备注
1
空压机

18
3
54

2
潜水泵

3.5
3
10.5

3
卷扬机

2
4
8

4
水磨钻机

3
3
9

由公式
其中K1=0.60；
通过计算得到 P =1.24×K1×∑pc=1.24×0.60×84.50=62.87kW。
支线配电导线截面计算:
根据以上的施工机械用电负荷及电传输距离（100m），进行支导线的截面计算：
1.按导线的允许电流选择：
三相四线制低压线路上的电流可以按照下式计算：(规范规定需要三相四线制配电的电缆线
路必须采用五芯电缆)：

其中 Il ── 线路工作电流值(A)；
Ul ── 线路工作电压值(V),三相四线制低压时取380V。
通过计算得到 Il =2×p=2×62.87=125.74A。
根据上式计算所得结果,查《建筑施工计算手册》P1084表18-24得出以下铜芯导线类型及其截面积分可供选择：
TJ型铜裸线 ──25.00mm2
BX型铜芯橡皮线 ──35.00mm2
BV型铜芯塑料线 ──50.00mm2

2.按导线的允许电压降校核：
配电导线截面的电压可以按照下式计算：

其中 [e] ── 导线电压降(%)，对工地临时网路取7%；
P ── 各段线路负荷计算功率(kW)，即计算用电量；
L ── 各段线路长度(m)；
C ── 材料内部系数，三相四线铜线取77.0，三相四线铝线取46.3；
S ── 导线截面积(mm2)；
M ── 各段线路负荷矩(kW.m)。
通过计算得到:S=M/(0.07×C)=2535.00/(0.07×77.0)/100=4.703mm2
由导线的允许电流及导线的允许电压降校核，分别计算出的导线截面进行比较，取大值；最后得出如下结果可供参考选择：
TJ型铜裸线 ──25.00mm2
BX型铜芯橡皮线 ──35.00mm2
BV型铜芯塑料线 ──50.00mm2
根据现有电缆选择HYV-1KV-4×35+1×20mm2铜芯橡套线
同理计算出5#、6#配电箱配电截面，均选择HYV-1KV-4×35+1×20mm2铜芯橡套线。
7、将以上各计算结果标注在施工临时用电总平面面图上。如图所示。
三、安全用电技术措施
（一）、安全用电技术措施
（1）、保护接零
根据JGJ46-2023规定，施工现场必须采用专用保护PE线。分别在施工现场总配电箱中零线做反复接地后引出一根专用PE线。各用电设备的N线和PE线严格分开。反复接地装置是在各配电箱附近运用主体接地装置作反复接地。
（2）、设立漏电保护器
A、 施工现场的配电箱和开关箱均设立两级漏电保护器。
B、 施工现场的照明、插座、电动工具均设立漏电保护器。其选择和装设均符合GB6829-86《漏电电流动作保护器（剩余电流动作保护器）》的规定。
(3)电气设备的设立
A． 整个配电系统设立总配电屏和现场总配电箱、分派电箱、开关箱，实行分级配电。
B． 动力照明合为一箱，但动力照明线路分路设立。
C． 开关箱由末级配电箱配电，实行“一机一闸一箱一漏。
D． 现场各配电箱装设在用设备或负荷相对集中的区域。配电箱与开关箱的距离小于30m，开关箱与其控制的固定式用电设备的水平距离小于3m。
E． 配电箱、开关箱装设在干燥、通风场合。各配电箱下垫干木板，其周边不得堆放任何有碍操作维修的物品，有足够两人同时工作的空间。开关箱中心距地1.4m。
F． 和各配电箱、开关箱采用下部孔洞出线，布线整齐美观。
(4)、电气设备的安装
A． 由于运用成品配电箱，其中的电气设备安装不再叙述。
B． 开关箱内的各种电器按规定的位置坚固在安装板上，无歪斜和松动，且电器设备之间、设备与板四周距离符合有关工艺标准的规定。
C． 形状箱内的工作零线通过接线端子板连接，并与保护零线端子板分设。
D． 开关箱内的连接采用绝缘线，其型号及截面严格执行临时用电图纸的标示截面，导线接头压接牢固，无外露电部分。
E． 各箱体的金属外壳及箱内的电器的正常不带电的金属外壳、底座等均作保护接零，并通过接线端子板连接。
F． 箱后的排线排列整齐，绑扎成束，用卡钉固定，盘后引入导线留有适当长度以便检修。
G． 导线剥削外未过长伤线芯，压头牢固可靠，多股导线压接加装压线端子（有压线孔者除外）。穿孔用顶丝压接时，多股线搪锡后压接，且不少导线股数。
（5）、电气设备操作与维修人员
①． 施工现场内临时用电的施工和维修由通过培训后取得上岗证书的专业电工完毕。
②． 对用电人员的规定:
A． 掌握安全用电基本知识和所用设备的性能。
B． 使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。严禁设备带“病“运转。
C． 停用的设备必须拉闸断电，锁好开关箱。
D． 负责保护所用设备的负荷线、保护零线和开关箱。发现问题，及时报告解决。
E． 搬迁或移动用电设备，必须经电工切断电源并作妥善解决后进行。
(6)电气设备的使用和维护
A． 规定施工现场的所有配电箱、开关箱每月进行一次检查和维修。检查、维修人员必须是专业电工。工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。
B． 检查、维修配电箱、开关箱时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
C． 配电箱内盘面上标明各回路的名称、用途，同时要作出分路标记。
D． 总、分派电箱门配锁，配电箱和开关箱指定专人负责。施工现场停止作业1小时以上时，应将动力开关箱上锁。
E． 各种电气箱内不允许放置任何杂物，并保持清洁。箱内不得接其它临时用电设备。
F． 熔断器的熔体更换时，严禁用不符合原规格的熔体代替。
(7)、施工现场的配电线路
A． 现场中所有架空线路的导线均采用绝缘铜线。导线架设在专用电线杆或瓷上。
B． 架空线路的相序的排列
该TN－S系统供电时，和保护零线在同一横担架设时的相序排列：面向负荷从左至右为L1、N、L2、L3、PE。
C． 施工现场内导线最大弧垂与地面距离不小于4m，跨越机动车道时为6m。
(8)、施工现场的电览线路
A． 电览线路采用沿墙、电杆架空敷设或沿地面加保护钢管敷设。
B． 橡皮电缆沿墙或电杆敷设时采用绝缘子固定，使用塑料线绑扎。固定点间的距离保证橡皮电缆能承受自重所带的荷重。橡皮电缆的最大弧垂距地不小于2.5米。
C． 电缆的接头牢固可靠，绝缘包扎后的接头不减少本来的绝缘强度，并不承受张力。
(二)、安全用电组织措施
1、 建立临时用电技术档案资料。
2、建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全技术措施的总体意图、技术内容和注意事项，并在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。
3、建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，重要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。
4、建立电气维修制度。加强平常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、解决结果、维修人员、验收人员等。
5、建立工程拆除制度。工程竣工后，临时用电工程的拆除有统一的组织和指挥，并规定拆除时间、人员、程序、方法、注意事项和防护措施等。
6、 建立安全检查和评估制度。按照JGJ59-99《建筑施工安全检查》定期对现场用电安全情况进行检查评估。
7、 建立安全用电责任制。对临时用电工程各部位的操作、监护、维修分片、分块、分机贯彻到人，并辅以必要的奖惩。
8、 建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。
四、施工现场防止发生电气火灾的措施
(一)、施工现场发生火灾的重要因素分析
1． 电气线路过负荷引起火灾。线路上的电气设备长时间超负荷使用，使用电流超过了导线的安全载流量。这时假如保护装置选择不合理，时间长了，线芯过热使绝缘层损坏燃烧，导致火灾。
2． 线路短路引起火灾，因导线安全间距不够，绝缘等级不够，年久老化、破损等或人为操作不慎等因素导致线路短路，强大的短路电流不久转换成热能，使导线严重发热，温度急剧升高，导致导线熔化，绝缘层燃烧，引起火灾。
3． 接触电阻过大引起火灾。导线接头连接不好，接线柱压接不实，开关触点接触电阻增大，随着时间增长引起局部氧化，氧化后增大了接触电阻。电流流过电阻时，全消耗电能产生热量，导致过热引起火灾。
4． 加工设备运营故障引起火灾。电热设备表面温度很高，如使用不妥会引火灾；大功率照明灯具等与易燃物距离过近引起火灾。
5． 电弧、电火花等引起火灾。电焊机、点焊机使用时电气弧光、火花等会引燃周边物体，引起火灾。
(二)、防止电气火灾的措施
1． 根据电气设备的用电量对的选择导线截面，从理论上杜绝线路过负荷使用，对的选择保护装置，当线路上出现长期过负荷时，能在规定期间内动作保护线路。
2． 导线架空敷设时其安全距必须满足规范规定。当配电线采用熔断器作短路保护时，熔体额定电流一定要小于电缆或穿管绝缘导线允许载流量的2.5倍，或明敷绝缘导线允许载流量的1.5倍。经常教育用电人员对的执行安全操作规程，避免作业不妥导致火灾。
3、电气操作人员要认真执行规范规定。对的连接导线，接线柱要压牢、压实。铜铝连接时要用过渡端子，多股导线要用端子或涮锡后再与设备安装，以防加大电阻引起火灾。
4、 配电室的耐火等级要大于三级，室内配置绝缘灭火器。现场中的电动机严禁超载使用，电机周边无易燃物，以现问题及时解决，保证设备正常运转。
5． 施工现场内严禁使用电炉。使用碘钨灯时，灯与易燃物间距要大于50cm，室内不准使用功率超过100w的灯泡，严禁使用床头灯。
6． 使用焊机时要执行用火证制度，并有人监护，施焊周边不能存在易燃物体，并备齐防火设备。电焊机要放在通风良好的地方。
7． 施工现场的高大设备和有也许产生静电的电气设备做好防雷接地和静电接地，以防雷电及静电火花引起火灾。
8． 存放易燃气体和易燃物仓库内的照明装置采用防爆型设备，导线敷设、灯具安装、导线与设备连接均满足有关规范规定。
9． 配电箱、开关箱内严禁存放杂物及易燃物体，并派专人负责清扫。
10． 施工现场建立防火检查制度，强化电气防火领导体制，建立电气防火队伍。
11． 施工现场一旦发生电气火灾时，扑灭电气火灾应注意以政事项：
（1）、迅速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄的工具，当火场离开较远需剪断电源时，火线和零线应分开错位剪断，以免在钳口处导致短路，并防止电源线掉在地上导致短路使人员触电。
（2）、当电源因其他因素不能及时切断时，一方面派人去供电端拉闸，另一方面灭时，人体的各部位与带电体应保持一定的距离，必需穿戴绝缘用品。
（3）、扑灭电气火灾时要用绝缘性能好的灭火剂，如：干粉灭火机、二氧化碳灭火器、1211灭火器或干燥砂子。严禁使用导电灭火剂进行扑救。
