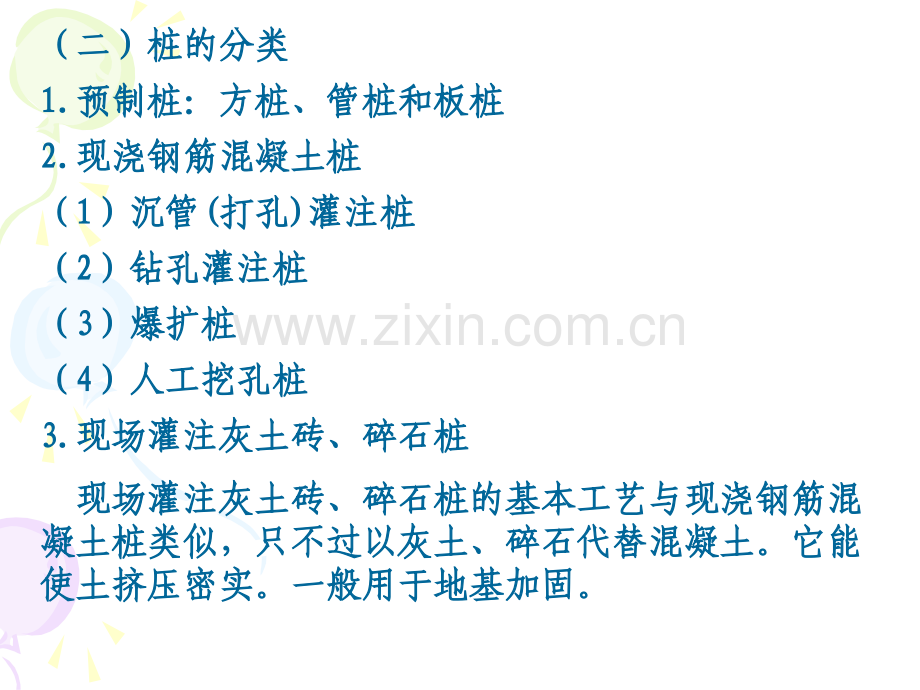

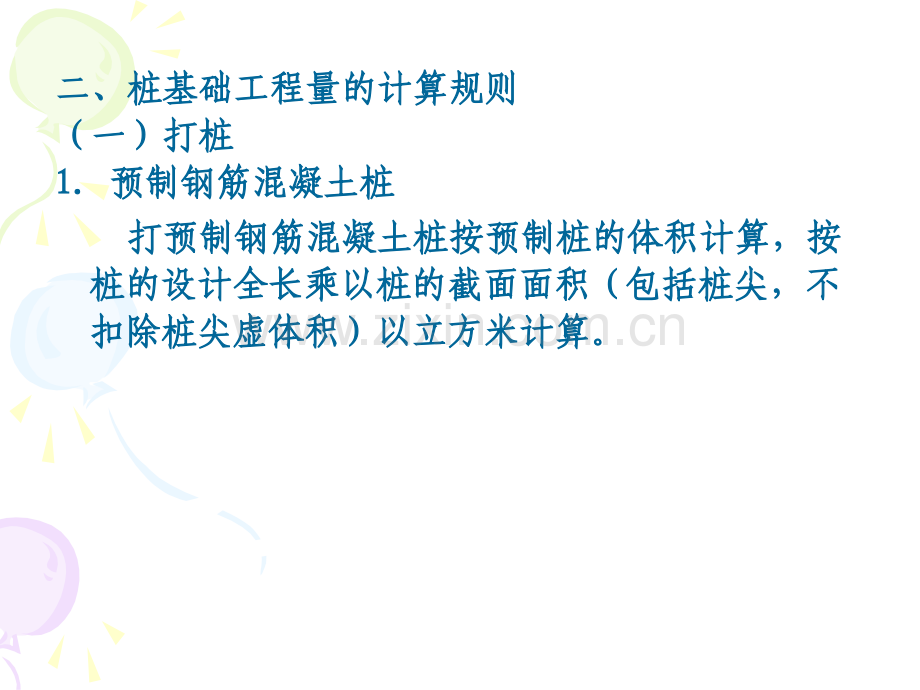

（二）桩的分类（二）桩的分类1.1.预制桩：方桩、管桩和板桩预制桩：方桩、管桩和板桩2.2.现浇钢筋混凝土桩现浇钢筋混凝土桩（1 1）沉管）沉管(打孔打孔)灌注桩灌注桩（2 2）钻孔灌注桩）钻孔灌注桩（3 3）爆扩桩）爆扩桩（4 4）人工挖孔桩）人工挖孔桩3.3.现场灌注灰土砖、碎石桩现场灌注灰土砖、碎石桩 现场灌注灰土砖、碎石桩的基本工艺与现浇钢筋混现场灌注灰土砖、碎石桩的基本工艺与现浇钢筋混凝土桩类似，只不过以灰土、碎石代替混凝土。它能凝土桩类似，只不过以灰土、碎石代替混凝土。它能使土挤压密实。一般用于地基加固。使土挤压密实。一般用于地基加固。二、桩基础工程量的计算规则二、桩基础工程量的计算规则（一）打桩（一）打桩1.1.预制钢筋混凝土桩预制钢筋混凝土桩 打预制钢筋混凝土桩按预制桩的体积计算，按打预制钢筋混凝土桩按预制桩的体积计算，按桩的设计全长乘以桩的截面面积（包括桩尖，不桩的设计全长乘以桩的截面面积（包括桩尖，不扣除桩尖虚体积）以立方米计算。扣除桩尖虚体积）以立方米计算。如图所示，打预制桩工程量计算，已知共有如图所示，打预制桩工程量计算，已知共有10根桩根桩 如图所示，已知该管桩共如图所示，已知该管桩共20根，土质为二级，求履带根，土质为二级，求履带式柴油打桩机打预制混凝土管桩工程量及直接工程费。式柴油打桩机打预制混凝土管桩工程量及直接工程费。查辽宁省建筑工程消耗量定额参考价目表可知：履查辽宁省建筑工程消耗量定额参考价目表可知：履带式柴油打桩机打预制管桩桩长在带式柴油打桩机打预制管桩桩长在24m以内每以内每10m3基价基价为为2038.85元，其中人工费元，其中人工费309.9元，材料费元，材料费117.08元，机元，机械费械费1611.87元。元。2.2.打孔灌注桩：打孔灌注桩：（1 1）现场灌注桩：按设计桩顶面标高至桩尖）现场灌注桩：按设计桩顶面标高至桩尖长度乘以设计截面面积，以长度乘以设计截面面积，以m m3 3计算，不扣除桩计算，不扣除桩尖虚体积。尖虚体积。式中式中 V V灌注桩体积（灌注桩体积（m m3 3）;L L桩长（桩长（m m）S S灌注桩设计截面面积（灌注桩设计截面面积（m m2 2）n n灌注桩根数。灌注桩根数。（2 2）扩大桩：按单柱体积乘以复打次数，以）扩大桩：按单柱体积乘以复打次数，以m m3 3计算。计算。（3 3）灌注桩和桩尖体积）灌注桩和桩尖体积 打孔后先埋入预制混凝土桩尖，再灌混凝土打孔后先埋入预制混凝土桩尖，再灌混凝土时，其工程量按桩尖和灌注桩分别计算。时，其工程量按桩尖和灌注桩分别计算。灌注桩体积：灌注桩体积：桩尖体积：桩尖体积：桩尖芯的半径及高度桩尖芯的半径及高度 桩尖的半径及高度桩尖的半径及高度 桩尖数桩尖数3.3.钻孔灌注桩的体积，按设计桩顶面标高至钻孔灌注桩的体积，按设计桩顶面标高至桩尖增加桩尖增加0.25m0.25m长度乘以设计截面面积，以长度乘以设计截面面积，以m m3 3计算，不扣除桩尖虚体积。计算，不扣除桩尖虚体积。式中式中 V V灌注桩体积（灌注桩体积（m m3 3）;L L桩长（桩长（m m）S S灌注桩设计截面面积（灌注桩设计截面面积（m m2 2）n n灌注桩根数。灌注桩根数。4.4.泥浆运输：按钻孔体积以泥浆运输：按钻孔体积以m m3 3计算。计算。（二）送桩（二）送桩 送桩工程量送桩工程量 =桩截面面积桩截面面积 送桩的长度送桩的长度 送桩长度送桩长度 =打桩架底至桩顶面高度打桩架底至桩顶面高度 =自桩顶面至自然地坪另加自桩顶面至自然地坪另加50cm50cmb bb b500500（三）接桩（三）接桩 （1 1）焊接桩：按接桩工程量按接头个数计算）焊接桩：按接桩工程量按接头个数计算 （2 2）硫磺胶泥（浆锚法）硫磺胶泥（浆锚法）按桩断面以按桩断面以m m2 2计算。也有省份定额按设计接计算。也有省份定额按设计接头个数计算。头个数计算。例：某工程需进行钢筋混凝土例：某工程需进行钢筋混凝土方桩的打桩、送桩、接桩工作。桩方桩的打桩、送桩、接桩工作。桩断面为断面为400mm400mm400mm，每根桩长，每根桩长3m3m，设计桩全长，设计桩全长12.00m12.00m。桩底标高。桩底标高-13.20m-13.20m，桩顶标高，桩顶标高-1.20m-1.20m。该工。该工程共需用程共需用8080根桩，试计算打桩、送根桩，试计算打桩、送桩和硫磺胶泥接桩工程量。桩和硫磺胶泥接桩工程量。若改为电焊接桩，试计算其工若改为电焊接桩，试计算其工程量。程量。上题中，查辽宁省建筑工程消耗量定额参考价目上题中，查辽宁省建筑工程消耗量定额参考价目表可知：表可知：定额号定额号 项目名称项目名称 单位单位 基价基价 2-1 2-1 轨道式柴油打桩机打预制轨道式柴油打桩机打预制 10m10m3 3 1579.48 1579.48元元 方桩桩长在方桩桩长在12m12m以内以内2-19 2-19 电焊接桩包角钢电焊接桩包角钢 1010个个 3748.443748.44元元2-20 2-20 电焊接桩包钢板电焊接桩包钢板 1010个个 6035.106035.10元元2-21 2-21 硫磺胶泥接桩硫磺胶泥接桩 m m2 2 1674.56 1674.56元元 计算该桩基础工程的直接工程费计算该桩基础工程的直接工程费 计算复打一次，扩大桩计算复打一次，扩大桩30根的工程量，已知桩为根的工程量，已知桩为圆型断面，直径圆型断面，直径500mm，桩长，桩长9m。若改为螺旋钻孔灌注砼桩，选用若改为螺旋钻孔灌注砼桩，选用600的螺旋钻的螺旋钻孔机，计算该桩基础工程的直接工程费。孔机，计算该桩基础工程的直接工程费。上题中，查辽宁省建筑工程消耗量定额参考价上题中，查辽宁省建筑工程消耗量定额参考价目表可知：目表可知：定额号定额号 项目名称项目名称 单位单位 基价基价 2-47 2-47 长螺旋钻孔机钻孔长螺旋钻孔机钻孔 10m10m3 3 2243.78 2243.78元元 2-49 2-49 泥浆运输运距在泥浆运输运距在5km5km以内以内 10m10m3 3 882.33 882.33元元 2-50 2-50 泥浆运输每增加泥浆运输每增加1km 10m1km 10m3 3 49.83 49.83元元 若该工程泥浆运输距离为若该工程泥浆运输距离为10km10km，则直接工程费，则直接工程费为多少？为多少？
