河道治理试点项目初步设计报告.doc

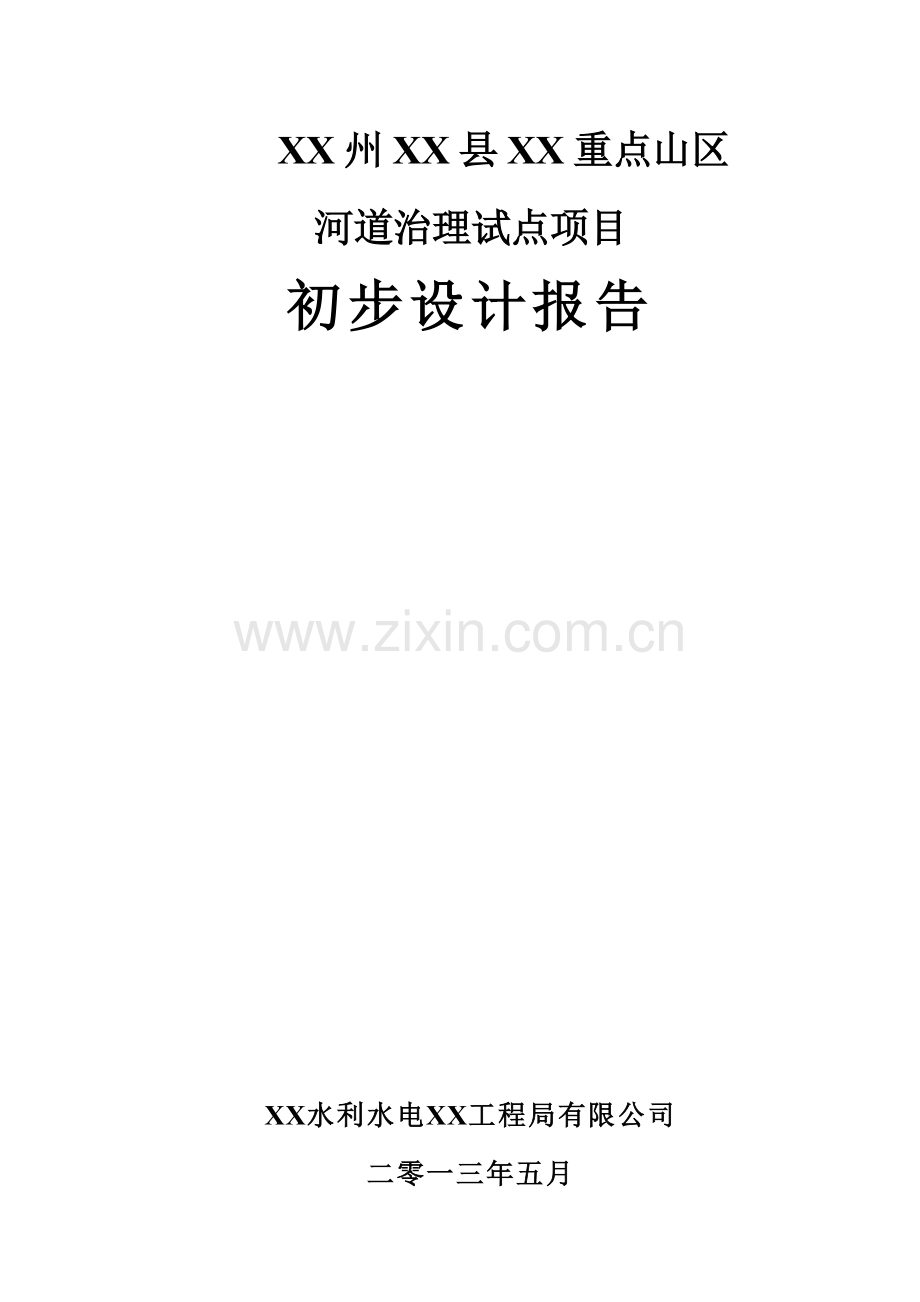

XX州XX县XX重点山区
河道治理试点项目
初步设计报告

XX水利水电XX工程局有限公司
二零一三年五月

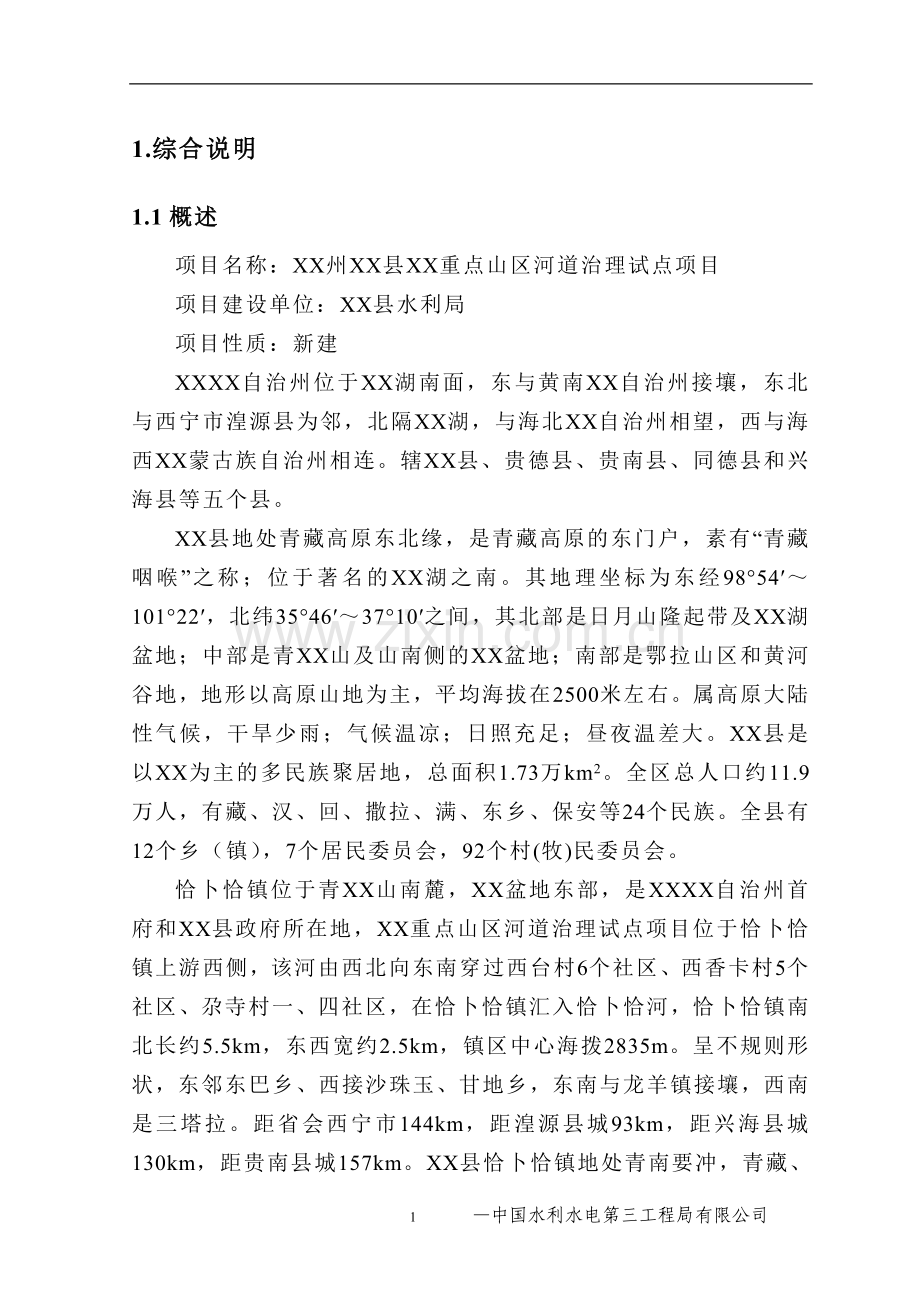

1.综合说明
1.1概述
项目名称：XX州XX县XX重点山区河道治理试点项目
项目建设单位：XX县水利局
项目性质：新建
XXXX自治州位于XX湖南面，东与黄南XX自治州接壤，东北与西宁市湟源县为邻，北隔XX湖，与海北XX自治州相望，西与海西XX蒙古族自治州相连。辖XX县、贵德县、贵南县、同德县和兴海县等五个县。
XX县地处青藏高原东北缘，是青藏高原的东门户，素有“青藏咽喉”之称；位于著名的XX湖之南。其地理坐标为东经98°54′～ 101°22′，北纬35°46′～37°10′之间，其北部是日月山隆起带及XX湖盆地；中部是青XX山及山南侧的XX盆地；南部是鄂拉山区和黄河谷地，地形以高原山地为主，平均海拔在2500米左右。属高原大陆性气候，干旱少雨；气候温凉；日照充足；昼夜温差大。XX县是以XX为主的多民族聚居地，总面积1.73万km2。全区总人口约11.9万人，有藏、汉、回、撒拉、满、东乡、保安等24个民族。全县有12个乡（镇），7个居民委员会，92个村(牧)民委员会。
恰卜恰镇位于青XX山南麓，XX盆地东部，是XXXX自治州首府和XX县政府所在地，XX重点山区河道治理试点项目位于恰卜恰镇上游西侧，该河由西北向东南穿过西台村6个社区、西香卡村5个社区、尕寺村一、四社区，在恰卜恰镇汇入恰卜恰河，恰卜恰镇南北长约5.5km，东西宽约2.5km，镇区中心海拨2835m。呈不规则形状，东邻东巴乡、西接沙珠玉、甘地乡，东南与龙羊镇接壤，西南是三塔拉。距省会西宁市144km，距湟源县城93km，距兴海县城130km，距贵南县城157km。XX县恰卜恰镇地处青南要冲，青藏、青唐两条公路分别从镇区北部、南部穿越，通往海西蒙古族XX自治州和果洛、玉树两个XX自治州。
据统计，恰卜恰镇2008年末总人口4.37万人，其中非农业人口3.12万人，农业人口0.45万人，流动人口0.8万人。全镇有驻州及州、县行政机关、企事业单位近500家。现有州属企业12家，2007年工业产值9079.5万元，县属企业11家，乡镇企业18个，村及村以下企业36个，全县国民生产总值达到21155万元，工农业总产值达到12420.09万元。
XX穿西台村6个社区、西香卡村5个社区、尕寺村一、四社区而过，有487农户2366人，耕地9349亩，牲畜13279只（头）。其中西台村6个社区有214农户1090人，耕地4402亩，牲畜3474只（头）；西香卡村5个社区有220农户1036人，耕地4097亩，牲畜7915只（头）；尕寺村一、四社区有53农户240人，耕地850亩，牲畜1890只（头）。XX因常年受洪水侵蚀，河床逐年下切，两岸坍塌十分严重。每年汛期，洪水直冲而下，经常造成路涵漫水，道路被淹。洪水沿街漫流进入居民区、学校、企事业单位院内，造成交通阻塞、围墙倒塌，给国家和人民群众生命财产安全带来极大威胁。严重制约着当地的经济建设的发展。该镇每年的洪水损失都在几十万元至数百万元之间，洪灾已成为恰卜恰镇及西台村6个社区、西香卡村5个社区、尕寺村一、四社区的主要自然灾害之一。
为了提高XX县XX山洪灾害防治能力，保护两岸人民群众的生命财产安全,为了给XX县地区发展创造良好的生活、生产条件，2009年XX河海水利水电设计有限公司编制完成《 XX省XX州XX县恰卜恰河防洪工程》，其中XX（在县东风路处与恰卜恰河交汇）防护长1025m（修建堤防2050m），防洪堤结构采用M7.5浆砌石重力式挡墙型式，已有XX省水利厅审查通过，并已修建。
同时，根据XX省水利厅关于抓紧开展《XX省重点山区河道治理试点项目建设指导意见》的有关文件精神及相关的规划，已将XX县XX重点山区河道治理试点项目列入治理的28条沟道以内。于是受XX县水利局委托，XX水利水电XX工程局有限公司于2013年3月对XX县恰卜恰镇的地形、地质、洪水及水利工程现状等情况进行实际调查和勘测，在分析了该工程建设条件、建设规模和效益等情况后，编制完成了《XX省XX州XX县XX重点山区河道治理试点项目初步设计报告》。
1.2 水文气象
1.2.1 流域概况
XX为恰卜恰河一级支流，恰卜恰河为黄河一级支流，发源于青XX山北麓的达西尔岗，源头为夏拉曲河，流过加央沟(加央沟以后称沟后沟)，至加拉村以下始称恰卜恰河，加拉村至上塔买村一段，河水基本潜入地下，仅在丰水期才有少量地表水，上塔买村以下陆续以泉水形式出露，汇集成河，在曲沟农场处注入黄河，恰卜恰河总长71km，总流域面积1007km2，河床平均比降16.5‰，河水补给源为山区大气降水和泉水。恰卜恰河尚属幼年期，以垂直发育为主，河谷发育，呈“U”型，谷底宽一般为55～100m，其中河床与河漫滩宽20～80m。恰卜恰河从北向南穿过恰卜恰镇，穿镇段河长6.0km，河宽50～80m，镇以上流域面积385km2。
XX位于恰卜恰河右岸，沟宽13～50m，流域面积25.2 km2，平均比降18.6‰左右。XX在县东风路处与恰卜恰河交汇。
1.2.2 气象
西台村、西香卡村、尕寺村均属恰卜恰镇。镇位于XX盆地，具有显著的高原大陆性气候特征。地势高，气温多变，昼夜及地形温差较大，无霜期短，年日照时间长，大部分地区寒冷而干燥，冬季严寒夏季凉爽，属高原大陆性气候区。
据XX州气象局资料统计：全年日照时数3290～2794.8h，全年平均气温3.4℃，极端最低气温-31.8℃，极端最高气温31.1℃，全年平均降水量311.8mm，年总蒸发量1171.8mm，无霜期99d，最大冻土深1.33～1.8m，平均风速2～3.6m/s，大风日数平均30～85d，≥0℃期间的日照时数为1288～1994h，农作物生长季的日照时数为1025～1542h，在各种农作物的生长季节里，各月日照时数均在220h以上，每天平均日照6.2～9.4h，可满足各种农作物对阳光的需要。年平均总太阳辐射量165.5kJ/cm2，农作物生长期间辐射量年92～102kJ/cm2，夏、秋两季为最高。
1.2.3 洪水
流域洪水主要由暴雨形成，暴雨的特点是历时短、强度大、面积小，较大暴雨大部分是傍晚或夜间发生。
恰卜恰镇区降雨主要集中在每年6～9月，并多雷暴雨，其次是雪和冰雹。洪水主要发生在6～9月，尤其是7～8月，而且常在午后或夜晚发生。由于暴雨历时短，河道坡降陡，故产流迅速，汇流时间短。据统计，恰卜恰镇地区20年一遇最大24h降水量50mm。年最大8h降雨量约占年最大24h降水量的70%左右。
由于本地区属无资料地区，设计洪水的分析计算主要采用《XX省水文手册》和《XX省东部地区暴雨洪水图集》中推荐的计算方法。
根据国家《防洪标准》确定XX重点山区河道治理试点项目防洪标准采用10年一遇设计洪水标准设防，设计洪水流量为15.1m3/s。
本次设计对XX县XX山洪灾害进行防治，设计洪水流量按最不利的洪水发生情况考虑下同时发生。
1.2.4 泥沙
由《XX省水文手册》多年平均侵蚀模数等值线图，查得流域多年平均侵蚀模数比为300t/km2。XX多年平均输沙量为0.96万t，主要输沙量集中在7～8月份，占全年输沙量的80%。
XX沟道泥砂主要来自沟道镇区（村）上游侧的山坡、沟床内，由于沟道上游地段坡降较陡，沟道中的碎石土随雨水冲刷，冲向下游，洪水期泥沙含量较大，主要为悬移质泥砂，少量推移质泥砂粒径在20～100mm之间，颗粒磨圆度较差。
1.3 工程地质
1.3.1区域地质概况
（1）地形地貌
项目区位于XX南北两岸Ⅰ、Ⅱ、Ⅲ级阶地上，南北呈带状，地貌为山地河谷川地地貌，地面高程在2750～2900m之间。地貌单元上属构造剥蚀中低山。河谷与两岸山顶相对高差达100～300m。该河沟发育尚不成熟，以垂直侵蚀为主，河谷呈“U”字型，谷底宽40～100m，其中河床与河漫滩宽15～110m，河床发育有多级阶地，一级阶地阶面宽50～300m，阶面高出河床1～4m左右，河谷两岸冲沟均属发育阶段，有数条小型冲沟。恰卜恰镇周边植被覆盖度较差，山体坡面冲沟发育。
⑵ 地层岩性
区域内地层由老到新主要有前震旦系、石炭系、二迭系、三迭系、XX系、侵入岩及新生代陆相沉积地层。第四系冲积砂卵砾石层广泛分布于区域内。
⑶ 地质构造
工程区地质构运动以海西造山运动和印支晚期的岩浆活动为主，在大地构造上属于西北海西皱褶带南山复背斜的边缘地区，为单一构造。
⑷ 地震
根据中华人民XX国国家质量技术监督局2002年2月颁布的《XX地震动峰值加速度区划图》，该工程地震加速度为0.10g，由《XX地震动反应谱特征周期区划图》，该地区地震动反应谱特征周期为0.45s，地震基本烈度为Ⅶ度。因此，工程各类建筑物按Ⅶ度地震设防。
⑸ 物理地质现象
区内主要的物理地质现象有冻土、崩塌及泥石流等。除以上几类外，区内还存在风化等物理地质现象。
⑹ 水文地质条件
气象水文、地层构造、地貌形态是地下水形成的主要控制因素。区内地形西高东低，地下水自山区至盆地平原构成了明显的补给～径流～排泄的水文地质规律。
区内气候受海拨高度的控制，具随地势的增高降水量增加、蒸发量减少、气温变低的规律。中高山区降水相对充沛，降水一部分汇集成地表水归入沟溪、河流，部分消耗于蒸发，部分沿基岩裂隙渗入地下转化为地下水，经过径流，受地貌及地层构造的控制排泄于深切谷地或沟谷两侧，以地表水形式注入河流或注入山前洪积扇中。山前洪积扇为地下水的径流区，受基岩裂隙水及大气降水补给，经径流后最终排泄于河流。
区内地下水按其形成与赋存条件可分为中～高山基岩裂隙水，河谷第四系松散岩类孔隙潜水。
1.3.2工程地质条件
XX防洪治理段，河床表层有2～3m厚的坡积粉质壤土，结构松散，中部有4～5m厚的坡积碎石土，以碎石为主，砂土填充，结构松散，下部为冲积砂砾石，属二级基座阶地，厚8～17m，由砂卵石层（砂卵砾石成份为花岗岩、片岩、板岩、大理岩，磨圆度好，分选一般）、泥质卵石层、粉土透镜体，由多起洪水堆积
92 —中国水利水电第三工程局有限公司

人类活动的影响，导致山洪灾害发生频繁，是XX县山洪常发地之一。山洪地质灾害不仅对镇区、沿岸村社的基础设施造成毁灭性破坏，而且对人民群众的生命安全构成极大的损害和威胁。近几年，XX县因突发局部强降雨引发的山洪地质灾害导致的人员、财产损失事件时有发生，灾害事件比例呈上升趋势，群死群伤事件时有发生。上世纪90年代，因强降雨导致区内上游水库溃坝，疯狂的洪水淹沟后倾斜而下，至区内的洪峰高达4m，洪水冲毁房屋桥梁，冲走牛羊等牲畜，淹没农田、街道，造成重大人员伤亡和财产损失。山洪地质灾害严重制约着河道沿岸农牧民及恰卜恰地区经济发展、人民群众脱贫致富、构建和建设社会主义和谐新农村目标的实现，是当前XX县防洪减灾工作中亟待解决的突出问题。
XX因常年受洪水侵蚀，河床逐年下切，两岸坍塌十分严重，而且沟道内当地乱挖乱填现象非常严重，致使沟道局部地段已成深坑。项目区现有深坑5座，均是当地老百姓乱挖砂石所致。1#深坑位于桩号2+100处，深约6.2m左右，面积约16.20m2；2#深坑位于桩号2+323处，深约3.4m左右，面积约16.34m2；3#深坑位于桩号2+399处，深约7.32m左右，面积约15.68m2；4#深坑位于桩号2+549处，深约3.62m左右，面积约38.08m2；5#深坑位于桩号2+850处，深约2.84m左右，面积约84.86m2）。2009年XX河海水利水电设计有限公司编制完成《 XX省XX州XX县恰卜恰河防洪工程》，其中XX（在县东风路处与恰卜恰河交汇）防护长1025m（修建堤防2050m），防洪堤结构采用M7.5浆砌石重力式挡墙型式，已有XX省水利厅审查通过，并已修建。本次按资金计划接已建堤防向上游修建3.99km，本次规划上游位置离山沟口距2km左右。近年来虽已先后修建些防洪堤，但沟道缺乏统一规划，合理布局，堤防护岸不顺直，堤岸受洪水冲刷，塌陷、淘空段甚多，由于处于镇区，沟道内除汛期外有少量生活污水排放，许多生活垃圾，加之区内基本无固定排洪渠，因此排洪不畅，每年汛期，洪水直冲而下，经常造成路涵漫水，道路被淹。洪水沿街漫流进入居民区、学校、企事业单位院内，造成交通阻塞、围墙倒塌，给国家和人民群众生命财产安全带来极大威胁，严重制约着当地经济建设的发展。该镇每年的洪水损失都在几十万元至数百万元，洪灾已成为恰卜恰镇的主要自然灾害之一。
1.4.2工程建设的必要性
XX是恰卜恰河的一级支流，恰卜恰河在恰卜恰镇起重要作用。恰卜恰镇是XX州政府所在地，是全州政治、经济、文化、交通的中心，是XX州经济发展的龙头。
2007～2013年XX县水利部门逐步完成了恰卜恰镇西河道、阿乙亥河道、东沟及次汗素沟的防灾减灾治理工程建设，这些工程的建设在今年的山洪灾害防御工作中发挥了十分显著的防灾减灾效果。通过对山洪灾害防治规划和试点，以探索出一整套符合XX县县情的经验和做法，在技术标准、建设管理、运行维护等方面都积累了较好的经验。
近年来全球气候变暖造成极端天气事件明显增加，影响进一步增大，规划的山洪灾害发生的范围和区域发生部分变化。XX县沟道众多，点多面广，加之山洪灾害毁灭性极强，直接影响全县人民群众的生产、生活及社会稳定。党中央、国务院高度重视民生问题，明确要求加快实施重点山区河道治理试点项目，提高山洪灾害防御能力。为此，需进一步做好防洪减灾工作，把洪水造成的危害降到最低限度，确保河道两侧城镇居民的生命财产安全，确保区域内经济持续、稳定、健康发展，保持社会稳定，在现有的实施的同时，对已实施的进行补充完善，加强对XX重点山区的河道治理是十分必要和迫切的。
1.4.3工程任务与规模
本项目主要任务是：对河道狭窄不顺畅地段进行疏浚整治，村庄及田地附近采用修建防洪堤进行护岸。提高河道防洪标准，保证设计洪水安全泄洪。
按照防洪标准，结合XX县制定的总体规划，遵循“全面规划，统筹兼顾、预防为主，综合治理、确保重点，兼顾一般”的原则，进行防治工程的总体布置。本着标准适中、确保安全、投资合理的原则，本工程的建设目标是：治理XX沟道长3990m。修建防洪堤长8300m（其中左岸修建堤防长4195.5m，右岸修建堤防长4104.5m），防洪堤结构推荐采用护坡式现浇砼面板挡墙型式。并在桩号0+450与2+232处分别修建过水路面一座。
该工程完成后可保护西台村6个社区、西香卡村5个社区、尕寺村一、四社区。保护487农户2366人，牲畜13279只（头）的生命财产及9349亩农田免受洪灾的侵害，同时可推动当地的经济建设和改革开放，保障实现经济社会经济发展的总目标，并带动地区生态环境综合治理建设，改善地区生态环境。
1.5工程布置及主要建筑物
1.5.1 工程等级及防洪标准
本防洪标准按一般城镇的重要性来确定防洪标准。
本工程主要任务为防洪。根据《水利水电工程等级划分及洪水标准》SL252-2000、国标《防洪标准》（GB50201-94）和《堤防工程设计规范》（GB50286-98）中的有关规定，确定XX重点山区河道治理试点项目防洪标准采用10年一遇，工程等级为Ⅳ等小⑴型工程，主要建筑物级别按4级设计、次要建筑物级别按5级设计；相应设计洪水流量15.1m3/s；设计地震烈度为7度（基本烈度为7度）。
1.5.2 工程总体布置
根据实地踏勘和河流分布并征求当地水行政主管部门的意见，按照“统一规划，合理布局，因地制宜，综合治理，配套建设”的原则，结合本工程的特点布置。
规划XX修建防洪堤总长8300m，其中左岸修建堤防长4195.5m，右岸修建堤防长4104.5m m。新建防洪堤接已建防洪堤向上游修建3990m，本次规划上游修建位置（K0+000）离山沟口距2km左右。并在桩号0+450与2+232处分别修建过水路面1座。工程完成后主要保护西台村、西香卡村、尕寺村及耕地、林地等。保护487农户2366人，牲畜13279只（头）的生命财产及9349亩农田免受洪灾的侵害，同时可推动当地的经济建设和改革开放，保障实现经济社会经济发展的总目标，并带动地区生态环境综合治理建设，改善地区生态环境。
布置堤防线从河道安全泄洪和美化乡镇景观角度出发，基本沿现有河道走向布置，尽量减少弯道，必须为弯道的地方，弯道半径按规范要求进行（为5～10倍河宽，该部分断面可适当放大，留有安全裕量）。有条件的截弯取直，保持河道顺畅，尽量少占耕地和林地，减少房屋拆迁。
1.5.3 主要建筑物设计
（1）、防洪堤堤型选择
堤型选择按照因地制宜、就地取材的原则，根据防洪堤所处位置、堤基地质、建筑材料（项目区石料很少，无法满足工程所需）、施工条件、工程造价等因素综合比较确定。
根据河道沿岸的地形、地貌、地质状况、天然河道的流向，并根据县领导的意见。从安全合理、经济实用、坚固耐久等方面进一步的优化比选，经稳定计算和技术比较，推荐堤型采用护坡式现浇砼面板结构，既可降低工程总造价，又能满足防洪要求，易于衔接。
防洪堤在布置型式上推荐采用护坡式现浇砼板结构。根据防洪堤所处位置、工程造价等因素，具体确定为：XX山洪沟采用护坡式现浇砼面板结构。
（2）、设计堤距
堤距原则上根据稳定河宽的要求，按上下游，左右岸统筹兼顾，保证行洪断面，使建堤前后水位一致的原则分河段确定堤距。由于XX流域大部分河宽在13m～50m，经实际地形勘测，确定XX设计河道行洪宽度按现有河宽布置（13～48m），河道最窄处行洪宽度为13m，最宽处行洪宽度为48m。经计算，最窄处行洪宽度符合XX河道行洪的要求，其他均能满足行洪需要。
（3）、防洪堤设计
防洪堤采用护坡式现浇砼板结构，根据冲刷深度计算，确定防洪堤基础深度为1.7m。防洪堤临水面坡度为1：2，背水面为1：2，堤高为1.3m，面板厚0.15m，堤顶带齿墙，厚0.20m，宽0.25m，基础宽0.5m，深1.7m，面板、基础、砂砾石路面、齿墙混凝土均采用C20标号。防洪堤每5m设一道沥青砂板伸缩缝。防洪堤两岸均设1.5m宽的马道，马道采用25cm厚砂砾石铺面。防洪堤背后填土为无粘性土，但淤泥或自然含水率高且粘粒含量过多的粘土、粉细纱、冻土块、水稳定性差的膨胀土、分散性土等不宜作堤身填筑料。无粘性土的填筑标准应按相对密度不应小于0.60。
（4）、过水路面设计
在桩号0+450与2+232处分别修建过水路面1座。过水路面采用C20素混凝土浇筑，路面宽3.5m，在沟道内长45m与123m，两边按1：12.5的坡走，长15m，到原路面可加长3.0m。路两旁采用M7.5浆砌石砌筑，路面每10m设伸缩缝一道，采用沥青衫板填缝。详见过水路面结构图。
（5）、河道疏浚
河道疏浚的目的是为实现设计行洪宽度和河床纵坡而进行的。XX疏浚为维护性疏浚，主要针对洪积河心洲、河滩、乱挖砂石料的深坑进行，使河道形成较为规整的行洪断面。工程量采作平均断面积法进行计算。
1.6 施工组织
1.6.1交通条件
工程区交通便利，XX县恰卜恰镇距省会西宁市144km，有省级道路相连。从城区到XX施工区有城区环城路相通，约5km左右，交通较为便利，沟道个别地段需要开辟临时施工便道，与就近的城区路相连。施工区到施工便道由施工单位根据现场条件确定。
1.6.2建筑材料
工程上所用天然建筑材料主要是块石料和砼粗、细骨料。
砼骨料料场：位于恰卜恰河镇西南的次汗素沟料场中购买，有简易公路直通坝址，交通较为方便。料场地形平坦、开阔。料场岩性为冲积砂砾卵石层。料场地下位埋深在0.8～1.1m左右，埋深较浅，料场面积为250m×150m计，按水下开采深度2.0m，以平均厚度法计算其总储量为7.5万 m3，之前XX县已在此开采。建议在枯水季节进行开采，经过筛选即可为本工程所用。从砂砾石颗粒分析成果看，作为砼粗细骨料，河床中砂砾石层的各项物理力学性质均能满足规范要求，平均运距15.0km。
块石料：本工程所需少量的块石料需从恰卜恰河上游25km左右的沟后沟段开采，岩性以花岗岩、板岩为主，质地坚硬，储量一般，力学指标满足要求。其他材料均从西宁采购。
1.6.3施工用水电条件
工程区内有高低压输电线路贯穿，供电普遍，河道两岸电网分布，施工用电可就近接入。
工程施工时,用水可直接由河内取用，河水经化验，除汛期水需进行澄清外，其他时期均满足施工要求，可用于施工。生活用水可以从附近的居民点取用。
1.6.4施工导流方式
本工程河道宽度在13～50m之间，施工时水流影响较大，需做上、下围堰及纵向围堰，基础为强透水性砂卵层，故须做排水处理，设抽水泵排除积水。
1.6.5施工方法
工程建设过程应严格按照设计标准和施工规范进行施工。
土方开挖：土方开挖以机械工为主，人工为辅。清基时要做好基础面平整及夯实工作，采用1～2m3液压反铲挖掘机挖装，5～8吨自卸车出渣。
土方回填：利用开挖的土石料，推土机分层平仓碾压。
浆砌石：块石料由料场开采，5～8吨自卸车运输至作业面，搅拌机搅拌砂浆，人工砌筑。
砼浇筑：砼骨料可就近在施工现场筛分获取，并运至施工点，采用0.4m3砼搅拌机拌和，用人力斗车及小型运输车运输。
砌石及砼作业期应尽量避开主要行洪时间。
其他施工采用常规施工工艺进行。
1.6.6施工总布置和施工总进度
根据河段防护工程规划，本着“统一规划、分期实施，尽快见效”的原则，按主管部门要求，从紧安排工期，初步拟定工程计划工期为一年。安排投资990.75万元，修建防洪堤8.30km，过水路面2座。
1.6.7施工管理
施工管理实施“四制”，即项目法人责任制、招标投标制、建设监理制、合同管理制。保证工程顺利完成，并充分发挥工程的效益，是项目建设的重要保证。
1.7工程管理
管理体制：由于XX州恰卜恰镇XX无防洪工程管理单位，管理体制不健全，工程实施后，实行按水系统一管理和行政区划分分级管理相结合的管理体制。
管理机构：由XX省河道治理工程管理局和XX县水利局管理。
为保证工程安全和正常运行，根据工程管理需要，结合工程实际，确定管理保护范围，通过行政和法律程序划定边界，并向有关部门申办确权和发证。建议护堤范围：工程管理范围为从堤脚线起向外延伸5m。保护范围：临水侧属河道管理范围的河滩地，背水侧为20m。
1.8环境影响评价
工程兴建的主要有利影响：可保护XX两岸的居民住宅和农民赖以生计的农田和草场，避免日益严重的洪灾损失；改善土地质量，保证农业的稳产、高产；修建防洪堤所需砂卵石料主要从堤边河滩地上就地取材，可使河道得以清淤、清障，有利于洪水宣泄；由于防洪堤工程兴建，使局部过水断面减小，洪水位有所抬升，但抬升不大，故对行洪无不利影响。因此，修建防洪堤，对河道水文情势的改变是有利的。
工程对环境的不利影响主要是施工期的“三废”排放和噪声污染以及临时占地，对当地景观的破坏。这些不利因素采取相应的工程措施、水保措施和环境措施，并通过建立健全相应的规章制度，强化奖惩，进行科学管理后可降低其影响程度。施工结束后，大部分影响即可消除。
1.9水土保持
根据“谁开发谁保护，谁造成水土流失谁负责治理”的原则，凡在工程建设过程中造成水土流失的区域，确定为水土流失防治责任范围，并采取措施进行治理。本工程水土保持责任范围分为项目建设区和直接影响区。其中项目建设区主要包括工程永久占地、施工临时设施占地、料场、弃渣场、施工场区内外道路占地等；直接影响区主要是施工道路两旁5m范围、开挖扰动地面周围10～20m及堆渣场占压面积周围5～10m。在工程建设中，施工产生的弃土、弃渣等应做好拦挡措施，避免汛期弃土、弃渣向河道流失。因此，从水土保持的角度出发，该工程的修建是可行的。
1.10 投资概算
项目总投资为990.75万元。
主要工程量：土石方6.78万m3、砌石1068.6m3、砼与钢筋砼1.59万m3；耗用材料：水泥4588.9t、木材207.2m3；耗用地材：砂子8521.5m3、块石1260.9m3、砾石13224.8m3；耗用劳力：7.26万工日；施工工期：12个月。
1.11 经济评价
本阶段对国民经济进行了评价，经分析计算：项目的经济内部收益率EIRR=11.79%；经济净现值ENPN=207.56万元；经济效益费用比EBCR=1.11，投资回收期为8年；评价指标均满足规范要求。
河道综合治理工程建成后，具有较好的防洪效益、社会效益和生态效益，且建设条件良好，经济上合理，技术上可行。
1.12 结论和建议
该工程完成后可保护西台村、西香卡村、尕寺村及耕地、林地等。保护487农户2366人，牲畜13279只（头）的生命财产及9349亩农田免受洪灾的侵害。同时可推动当地的经济建设和改革开放，保障实现经济社会经济发展的总目标，并带动地区生态环境综合治理建设，改善地区生态环境。
项目无大的工程地质、环境问题，项目的实施有利于该地区水土保持和环境卫生的改观，有利于环湖地区生态环境的建设与保护，有利于该地区经济持续、稳定、健康发展，有利于保障该少数民族地区的社会稳定。工程建筑物结构简单，无大的技术问题，项目区建设条件良好，具备近期实施的有利条件。
项目区经济较为落后，工农业生产总值较小，地方政府投入资金十分有限，资金缺口大，申请国家资金给予支持。

工程特性表
序号及名程
单位
数量
备注
一、XX堤防工程

（1）水文

工程区流域面积
km2
15.2

设计洪峰流量
m3/s
15.1
10年一遇
（2）防洪堤长度
m
8300

左岸防洪堤长度
m
4195.5

右岸防洪堤长度
m
4104.5

（3）主要建筑物

型式

护坡式现浇砼防洪堤
基础埋深
m
1.7
冲刷深度0.75m
堤高（平均值）
m
1.3

临水面坡度

1：2

背水面坡度

1：2

二、XX过水路面
座
2

路宽
m
3.5

沟道宽
m
13～48

三、工程量

（1）主要工程量

土石方
万m3
6.78

混凝土与钢筋砼
万m3
1.59

砌石
m3
1068.60

(2)主要建筑材料

水泥
t
4588.90

砂子
m3
8521.50

砾石
m3
13224.80

块石
m3
1260.90

木材
m3
207.20

（3）共需劳力
万工日
7.26

（4）施工期限
个月
12

七、工程总投资
万元
990.75

2.水文气象
2.1 流域概况
恰卜恰镇是XXXX自治州首府和XX县政府所在地，位于青XX山南麓，XX盆地东部，地理位置为东经100°31′，北纬36°16′，辖区XX经恰卜恰河汇入黄河，XX为恰卜恰河一级支流，恰卜恰河为黄河一级支流，发源于青XX山北麓的达西尔岗，源头为夏拉曲河，流过加央沟(加央沟以后称沟后沟)，至加拉村以下始称恰卜恰河，加拉村至上塔买村一段，河水基本潜入地下，仅在丰水期才有少量地表水，上塔买村以下陆续以泉水形式出露，汇集成河，在曲沟农场处注入黄河，恰卜恰河总长71km，总流域面积1007km2，河床平均比降16.5‰，河水补给源为山区大气降水和泉水。恰卜恰河尚属幼年期，以垂直发育为主，河谷发育，呈“U”型，谷底宽一般为55～100m，其中河床与河漫滩宽20～80m。
XX位于恰卜恰河右侧，沟宽13～50m，沟道长5.26km，根据1:10万地形图量算，流域面积为25.2 km2，平均比降18.6‰左右，因靠近镇区，沟道内有许多建筑、生活垃圾。XX在县东风路处与恰卜恰河交汇。沟道属砂砾石河床，颗粒较细，根据对沟道的实地踏勘，沟道基本无径流。
2.2 气象
西台村、西香卡村、尕寺村均属恰卜恰镇。镇位于XX盆地，具有显著的高原大陆性气候特征。地势高，气温多变，昼夜及地形温差较大，无霜期短，年日照时间长，大部分地区寒冷而干燥，冬季严寒夏季凉爽，属高原大陆性气候区。
据XX州气象局资料统计：全年日照时数3290～2794.8h，全年平均气温3.4℃，极端最低气温-31.8℃，极端最高气温31.1℃，全年平均降水量311.8mm，年总蒸发量1171.8mm，无霜期99d，最大冻土深1.33～1.8m，平均风速2～3.6m/s，大风日数平均30～85d，≥0℃期间的日照时数为1288～1994h，农作物生长季的日照时数为1025～1542h，在各种农作物的生长季节里，各月日照时数均在220h以上，每天平均日照6.2～9.4h，可满足各种农作物对阳光的需要。年平均总太阳辐射量165.5kJ/cm2，农作物生长期间辐射量年92～102kJ/cm2，夏、秋两季为最高。
降水水气主要是来自印度洋孟加拉湾上空的西南暖湿气流，其次是来自太平洋副热带高压和东南沿海台风输送暖湿气流，降雨主要集中在每年6～9月，并多雷暴雨，其次是雪和冰雹。暴雨主要发生在6～9月，尤其是7～8月，并且常在午后或夜晚降落。由于暴雨历时短，河道坡降陡，故产流迅速，汇流时间短。
区内30年一遇最大24h降水量60mm，20年一遇最大24h降水量50mm。年最大8h降雨量约占年最大24h降水量的70%左右。春季（3～5月），主要气候特征是春温骤升，风大沙多，雨水稀少，干旱严重。3、4月份，月积升温达5.8℃～7.4℃，大风肆虐，大风日数平均16～30d，占全年大风日数的35～50%，最大风速40m/s。季平均降水量23～75mm，占全年降水量的10～20%，第一次降雨一般在5月中、下旬，约10mm。
夏季（6～8月），主要气候特征是雨水集中，空气湿润，气候凉爽。月平均气温8℃至18℃。7月是全年的最热月，季平均降雨量110～240mm，占全年降水量的50～73%，多雷阵雨，伴有阵风和冰雹，常有山洪。
秋季（9～11月），主要气候特征是气温速降，雨水骤减，昼夜温差大，普遍降霜。10～11月，月积降温达6.5℃～8.5℃。全季平均降水量35～80mm，环湖地区100mm左右，占全年降水量的15～32%。10月，各地先后由雨转晴，11月土壤开始结冻，并有大风侵袭，寒潮来临。
冬季（12～2月），主要气候特征是气候寒冷，睛朗少云，降水稀少，干燥多风。绝大部分地区气温降至-10℃以下，全季降水1.2～3.2mm之间，约占全年降水量的1～2%，土壤全部结冻，大风逐渐增多，季大风日数5～28d。
表2-1 恰卜恰镇主要气象要素表
名 称
单 位
数 量
备 注
年平均气温
℃
3.4

无霜期
d
99

年平均降水量
mm
311.8

极端最低气温
℃
-31.8

极端最高气温
℃
31.1

平均风速
m/s
2～3.6

年最大日照时数
h
3290

年最短日照时数
h
2794.8

年平均蒸发量
mm
1171.8

大风日数
d
30～85

最大冻深
m
1.33～1.8

2.3 设计洪水
XX洪水主要由暴雨形成，暴雨的特点是历时短、强度大、面积小，较大暴雨大部分是傍晚或夜间发生。
恰卜恰镇地区降雨主要集中在每年6～9月，并多雷暴雨，其次是雪和冰雹。洪水主要发生在6～9月，尤其是7～8月而且常在午后或夜晚发生。由于暴雨历时短，河道坡降陡，故产流迅速，汇流时间短。据统计恰卜恰镇地区20年一遇最大24h降水量50mm。年最大8h降雨量约占年最大24h降水量的70%左右。
2.3.1设计洪水计算
由于XX没有实测洪水资料和暴雨资料。根据《水利水电设计洪水计算规范》（SL44-2006）中第1.0.10规定“对于资料短缺地区的设计洪水计算，应采用多种方法，对计算成果，应进行综合分析，合理选定”。以此要求，本次设计洪水的计算主要采用地区经验公式法、洪峰流量模数法、推理公式法等。根据计算区域的暴雨洪水特性，通过合理性分析后确定符合当地实际的设计洪水成果。各沟道采用的主要特征值见表2-2。
表2-2 XX沟道特征值表
河道
平均比降(‰)
河道长度(km)
流域面积(km2)
XX
18.6
5.26
25.2
⑴ 地区经验公式法
根据《XX省水文手册》中年最大流量～流域面积经验公式，选择与XX最近的XX湖流域的公式，计算沟道不同频率的设计洪峰流量。采用公式及其计算结果见表2-3。
表2-3 XX设计洪峰流量成果表（经验公式法）
（单位：m3/s）
河道
F(km2)
重现期（年）
0.50%
1%
2%
5%
10%
计算公式
Q=25×F0.4
Q=19.8×F0.42
Q=15.2×F0.43
Q=11.4×F0.45
Q=8.20×F0.46
XX
25.2
90.9
76.8
60.9
48.7
36.2
⑵ 洪峰流量模数法
根据《XX省水文手册》中的洪峰流量模数等值线图，查得流域中心年最大洪峰流量模数，可以计算出沟道的洪峰流量。
计算公式为：Qm= M×F2/3
其中：M——洪峰流量模数（m3/s·km2）;
F——流域面积（km2）。
根据不同的洪峰流量模数，计算的设计洪峰流量见表2-4。
表2-4 XX沟道设计洪峰流量成果表（洪峰模数法）
（单位：m3/s）
频率P
0.5%
1%
2%
5%
10%
洪峰模数
0.98
0.90
0.87
0.82
0.76
XX
8.42
7.74
7.48
7.05
6.53
⑶ 设计暴雨推求设计洪水法（推理公式法）
暴雨是形成洪水的主要因素，由设计暴雨推求设计洪水，是当前中小流域设计洪水的重要途径。推理公式法是洪水的成因分析，是由设计暴雨间接推求设计洪水的方法，因此，计算设计暴雨，是设计洪水至关重要的一个环节。XX没有实测水文资料，推求设计洪水，首先需计算设计暴雨成果。
①、设计雨量
根据《XX省东部地区暴雨洪水图集》和《XX省水文手册》查得恰卜恰流域中心的暴雨特征参数，取Cs/Cv=3.5。计算出不同频率不同时段的点设计雨量。借用《XX省东部地区暴雨洪水图集》中与XX流域较相似的东部脑山区的点面折算系数，计算流域中心的设计面雨量，计算结果见表2-5和表2-6。
表2-5 设计雨量成果表
P
Cv24
kp
H24
H24p
Cv6
kp
H6
H6p
Cv1
kp
H1
H1p
n2
2 ^(n2-1)
H3p
0.20%
0.45
3.14
27
84.8
0.5
3.48
22
76.6
0.55
3.83
13
49.8
0.67
0.796
60.9
0.50%
0.45
2.78
27
75.1
0.5
3.06
22
67.3
0.55
3.34
13
43.4
53.6
1.00%
0.45
2.52
27
68.0
0.5
2.74
22
60.3
0.55
2.96
13
38.5
48.0
2.00%
0.45
2.25
27
60.8
0.5
2.42
22
53.2
0.55
2.58
13
33.5
42.4
5.00%
0.45
1.88
27
50.8
0.5
1.99
22
43.8
0.55
2.10
13
27.3
34.8
10.0%
0.45
1.60
27
43.
