基于51系列单片机仓库温湿度的实时监测系统设计毕业设计说明书.doc

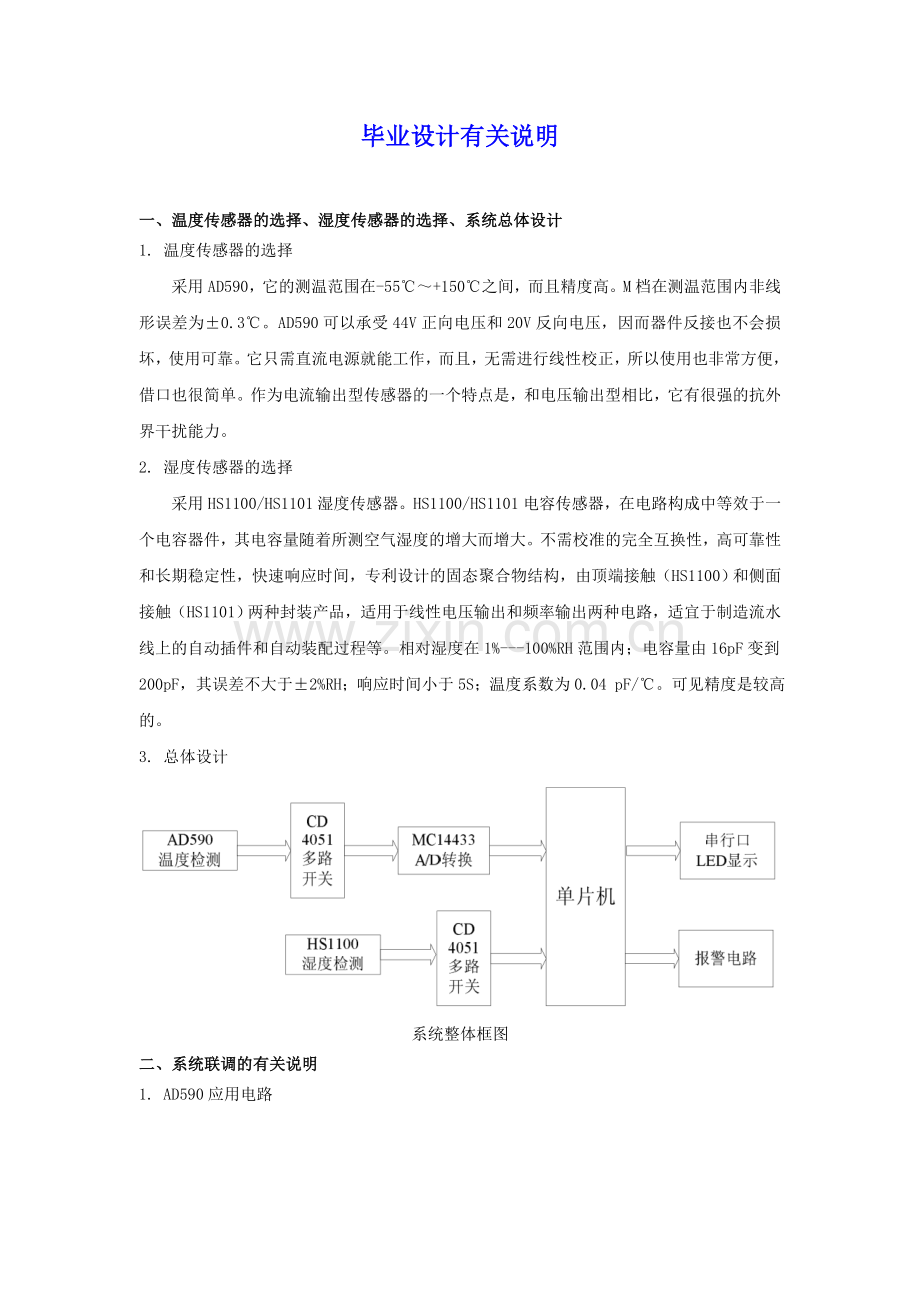

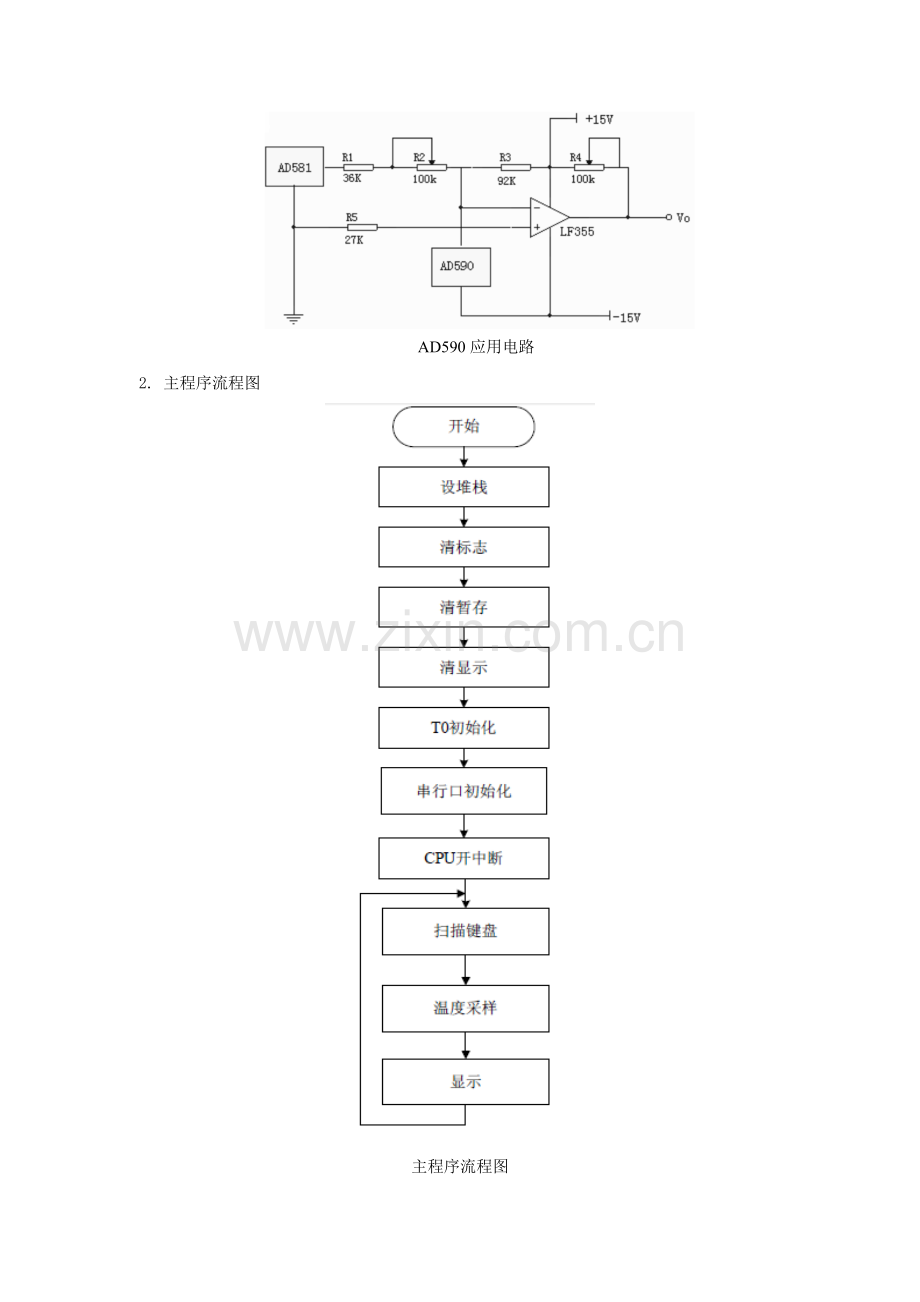

毕业设计有关说明一、温度传感器的选择、湿度传感器的选择、系统总体设计1. 温度传感器的选择采用AD590，它的测温范围在-55+150之间，而且精度高。M档在测温范围内非线形误差为0.3。AD590可以承受44V正向电压和20V反向电压，因而器件反接也不会损坏，使用可靠。它只需直流电源就能工作，而且，无需进行线性校正，所以使用也非常方便，借口也很简单。作为电流输出型传感器的一个特点是，和电压输出型相比，它有很强的抗外界干扰能力。2. 湿度传感器的选择采用HS1100/HS1101湿度传感器。HS1100/HS1101电容传感器，在电路构成中等效于一个电容器件，其电容量随着所测空气湿度的增大而增大。不需校准的完全互换性，高可靠性和长期稳定性，快速响应时间，专利设计的固态聚合物结构，由顶端接触（HS1100）和侧面接触（HS1101）两种封装产品，适用于线性电压输出和频率输出两种电路，适宜于制造流水线上的自动插件和自动装配过程等。相对湿度在1%-100%RH范围内；电容量由16pF变到200pF，其误差不大于2%RH；响应时间小于5S；温度系数为0.04 pF/。可见精度是较高的。3. 总体设计系统整体框图二、系统联调的有关说明1. AD590应用电路AD590应用电路2. 主程序流程图主程序流程图 致 谢这次毕业设计得到了很多老师、同学和同事的帮助，其中我的导师对我的关心和支持尤为重要，每次遇到难题，我最先做的就是向老师寻求帮助，而老师不管忙或闲，总会抽空来找我面谈，然后一起商量解决的办法。另外，感谢校方给予我这样一次机会，能够独立地完成一个课题，并在这个过程当中，给予我们各种方便，使我们在即将离校的最后一段时间里，能够更多学习一些实践应用知识，增强了我们实践操作和动手应用能力，提高了独立思考的能力。再一次对我的母校表示感谢。感谢在整个毕业设计期间和我密切合作的同学，和曾经在各个方面给予过我帮助的伙伴们，在大学生活即将结束的最后的日子里，我们再一次演绎了团结合作的童话，把一个庞大的，从来没有上手的课题，圆满地完成了。正是因为有了你们的帮助，才让我不仅学到了本次课题所涉及的新知识，更让我感觉到了知识以外的东西，那就是团结的力量。最后，感谢所有在这次毕业设计中给予过我帮助的人。对上述朋友，再一次真诚地表示感谢!原理图与程序流程图一、主要部件原理图AD590应用电路MC14433与单片机的硬件接口程序存储器的扩展键盘及显示与主机的硬件接口三极管驱动的峰鸣音报警电路二、子程序流程图.T0中断流程图
