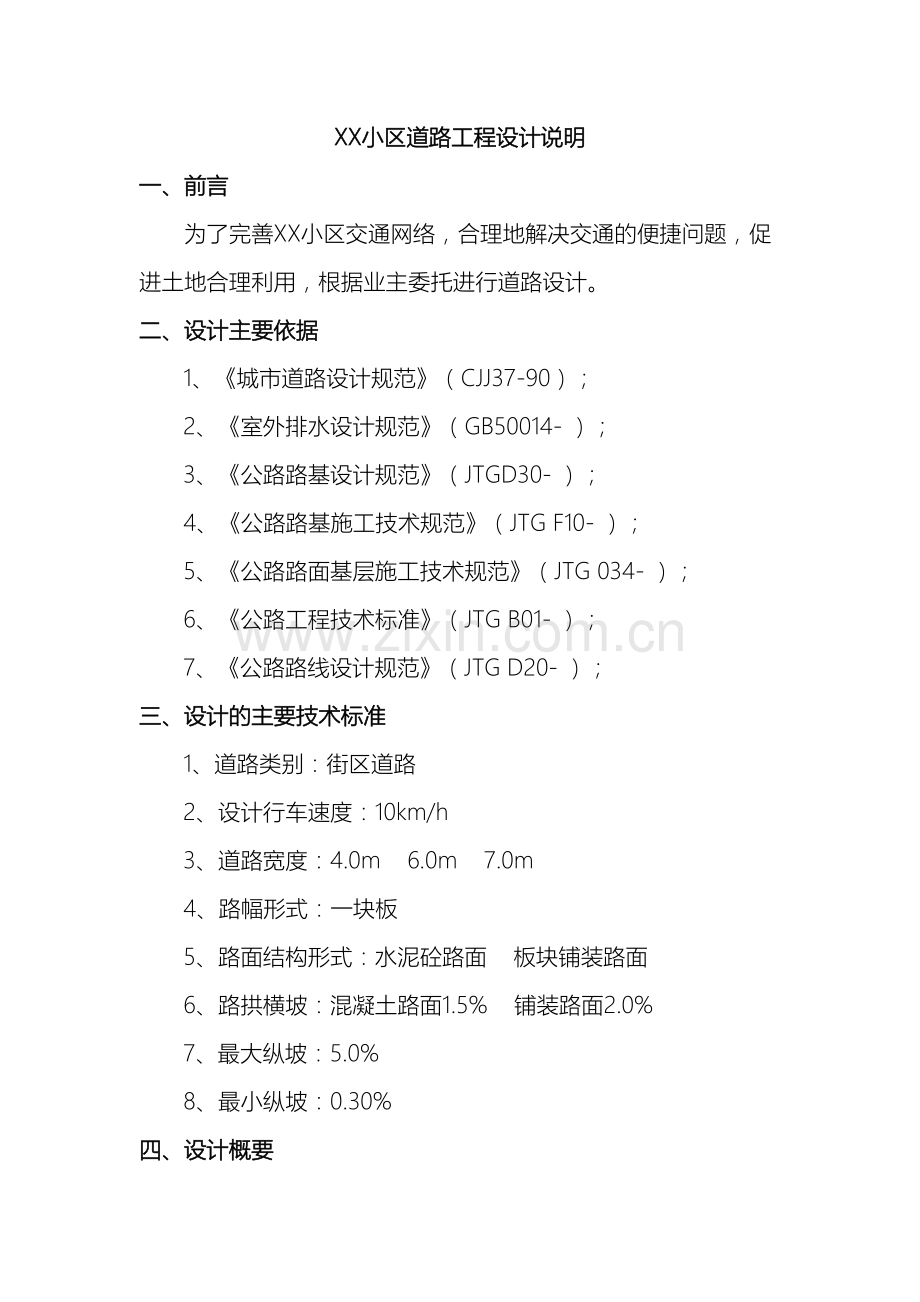

XX小区道路工程设计说明
一、前言
为了完善XX小区交通网络，合理地解决交通的便捷问题，促进土地合理利用，根据业主委托进行道路设计。
二、设计主要依据
1、《城市道路设计规范》（CJJ37-90）；
2、《室外排水设计规范》（GB50014- ）；
3、《公路路基设计规范》（JTGD30- ）；
4、《公路路基施工技术规范》（JTG F10- ）；
5、《公路路面基层施工技术规范》（JTG 034- ）；
6、《公路工程技术标准》（JTG B01- ）；
7、《公路路线设计规范》（JTG D20- ）；
三、设计的主要技术标准
1、道路类别：街区道路
2、设计行车速度：10km/h
3、道路宽度：4.0m 6.0m 7.0m
4、路幅形式：一块板
5、路面结构形式：水泥砼路面 板块铺装路面
6、路拱横坡：混凝土路面1.5% 铺装路面2.0%
7、最大纵坡：5.0%
8、最小纵坡：0.30%
四、设计概要
1、平面设计
道路平面线形参照《XX小区总平面》布设。道路系统为环形放射式道路网布局。线形组合设计以满足小区内的小汽车基本通行为主—线形组合设计为直线+同向曲线+反向曲线+复曲线，线形组合复杂，技术指标较低，设计行车速度：10km/h。
小区内道路总长为1120.661米，路幅宽分别有4.0米、5.6米、6.0米、7.0米，根据道路纵横布置的特点，将道路分为A、B、C、D、E、F、G等7段道路进行命名，其中：
A线道路长53.57米，宽为7米和6米；
B线道路长459.558米，宽为4米和6米；
C线道路长378.027米，宽为4米和6米；
D线道路长35.866米，宽为4米；
E线为步行道路长117.826米，宽为7米；
F线为步行道路长40.638米，宽为5.6米；
G线为步行道路长35.176米，宽为5.6米；
2、纵断面设计
拟建道路地形已平场，道路纵坡以与相临市政道路交点高程和区间房屋建筑地坪标高为控制点进行拉坡设计，设计拉坡线与现状地面线起伏不大，纵坡满足道路等级规范和排水要求。
3、横断面设计
路面分幅根据房屋布局和道路性质、特点以及有利于雨水的排除进行分幅。车行道和步行道分幅均采用一块板，车行道混凝土路面横坡1.5%，路边沿设置立沿石和平沿石。立沿石起分隔和保护路面边缘的作用；平沿石做成凹槽形状，紧靠立沿石设置，起排水边沟的作用，便于收集地面雨水。雨蓖子宽度与平沿石对应。
4、路基设计
（1）、路堤设计
本路一般利于路基挖方作为路基填料填筑路堤，淤泥、有机质土等不得直接用于填筑路基。路基压实标准按重型压实标准执行，路基填筑前应视情况清除建筑垃圾，填方应分层铺筑，均匀压实，路基压实度、填料最小强度和填料最大粒径应符合下表要求：
项目分类
路面底面以下深度（厘米）
路基压实度（%）
填料最小强度CBR（%）
填料最大粒径（厘米）
填 方路 基
上路床
0~30
≥95
8
10
下路床
30~80
≥95
5
10
上路堤
80~150
≥94
4
15
下路堤
150以下
≥92
3
15
零填及路堑路床
0~30
≥95
8
10
30~80
≥95
5
10
（2）、路堑设计
根据沿线地层构造、岩土性质、裂隙发育程度，结合当地已建成道路边坡稳定情况，综合拟定挖方边坡坡度如下表：
岩土类别
分级高度（m）
边坡坡度
平台宽度（m）
低液限粘土、素土
6~10
1:1~1:2
≥3.0
泥岩
6~10
1:0.75~1:1.5
≥3.0
砂泥岩互层
6~10
1:0.75~1:1.5
≥3.0
砂岩
6~10
1:0.5~1:1
≥3.0
（3）、零填路堤设计
当道路填方高度≤1.5米时，视为零填路堤，对路床范围（即路面底面以下0~80厘米）地基土层必须认真处理。当土层最小强度（CBR）满足《规范》要求且含水量适度时，可采取翻挖后压实处理；施工期间当土层含水量较大时，可采取开沟排水、翻挖晾晒或换填砂岩碎屑或掺入生石灰粉拌合均匀后压实处理。当土层最小强度（CBR）不能满足《规范》要求时，也可采取换填或掺灰进行处理，掺灰处理时，生石灰粉掺入量不小于5%，处理后上、下路床压实度均不得小于95%；地下水位较高时，考虑设置盲沟，并引至最低处排出。
（4）、土质路堑设计
拟建道路大多为土质挖方工程，当挖方路基路床为强度不够的土层或路床含水量过大难以压实时，也必须对路面结构层以下地基进行处理，处理方式及压实度、填料最小强度要求同零填路堤。
（5）、排水设计
路基施工期间，开挖临时排水边沟，以利于排除路基范围内积水。道路路面形成后，雨水经过路面雨水口收集进入地下水管，最好进入主排水管。
5、车行道路面设计
（1）、各结构层材料设计参数（见表2）
设计参数取值表 表2
结构层
200C抗压回弹模量（Mpa）
150C抗压回弹模量（Mpa）
弯拉强度（Mpa）
弯拉弹性模量（Mpa）
水泥混凝土

4.5
28000
水泥稳定碎石基层
1300
1300
0
0
填隙碎石底基层
250
250

土基
30

（2）、结构厚度计算结果及各层设计弯沉检验值：采用多层弹性体系理论编制的专业设计程序，进行结构厚度计算（见表3）
结构厚度计算结果及结构层顶面设计弯沉检验值表 表3
结构层
水泥砼路面
顶面弯沉（0.01mm）
面层
18cm水泥砼

基层
15cm水泥稳定碎石
80
底基层
12cm填隙碎石底基层
220
路基

310
（3）、面层材料要求：
①、水泥：采用道路硅酸盐水泥、普通硅酸盐水泥或硅酸盐水泥。水泥的各项化学成分、物理性能指标均应满足表4要求。
水泥的化学成分及物理指标要求 表4
水泥性能
要求
铝酸三钙
不宜＞7.0%
铁铝酸四三钙
不宜＜15.0%
游离氧化钙
不得＞1.0%
氧化镁
不得＞5.0%
三氧化硫
不得＞3.5%
碱含量
Na20+0.658K20≤0.6
混合材料类
不得掺窑灰、煤矸石、火山灰和粘土
烧失量
不得＞3.0%
细度（80um）
筛余量不得＞10%
初凝时间
不早于1.5h
终初凝时间
不迟于10h
安定性
雷氏夹法或蒸煮法检验必须合格
28天干缩率
不得＞0.09%
耐磨性
不得＞3.6Kg/㎡
水泥抗压强度（MPa）
≥52.5Mpa
水泥抗折强度（MPa）
≥7.0 Mpa
②、砂：采用中砂，质地应坚硬、耐磨、洁净无污染，含泥量不大于2%，硫化物及硫酸盐含量（折算为S03）不大于0.5%。
③、粗集料：应质地坚硬、耐磨、洁净，符合规定的级配，最大公称粒径不应超过26.5mm，空隙率小于47%。压碎值不大于15%，坚固性（按质量损失计）不大于8%，针片状含量不大于15%，硫化物及硫酸盐含量（折算为S03）不大于1%，小于0.075mm的含量不大于1%。粗集料应按表5控制级配。
粗集料级配的范围 表5
粒径（mm）
经过下列方孔筛（mm）的质量百分率（%）
31.5
26.5
19
16
9.5
4.75
2.36
4.75~26.5
100
95~100
60~75
30~50
10~30
0~10
0~5
④、水：采用人畜饮用水或自来水。
⑤、混合料：最大水灰比为0.44，最小单位水泥用量为300kg/m3，水泥混凝土面板设计抗弯拉强度为4.5Mpa,抗压强度不低于30MPa。
⑥、水泥混凝土路面构造设计纵向按5.0米划分板块，在接头和交叉口缘石半径起终点设置横向胀缝。
（4）、基层材料要求
①、水泥：选用初凝时间3h以上的终凝时间6h以上水泥，宜用标号425，其技术指标详相关标准。
②、碎石：选用岩石碎石或破碎砾石，其压碎值≤30%。对选用的碎石或砾石，应预先筛分成3～4个不同粒级，然后配合，其颗粒组成符合下列级配范围。
水泥稳定碎石的颗粒组成范围
筛孔尺寸
经过质量百分率（%）
37.5
100
31.5
90～100
26.5

19
67～90
9.5
45～68
4.75
29～50
2.36
18～38
0.6
8～22
0.075
0～7
③、混合料设计
水泥稳定碎石7d浸水抗压强度应满足下表规定
压实度（%）
97%
抗压强度（Mpa）
≥2
参考配合比，水泥4.5%，碎石:石屑:砂=43:43:14施工时应根据具体材料和试验确定施工配合比。
④、底基层材料要求
填隙碎石采用具有一定强度的岩石轧制，材料中的扁平，长条和软弱颗粒的含量不应超过15%，压碎值≤30%。
填隙碎石、粗碎石颗粒组成应符合下表的规定
编
号
经过质量百分率（%）
标准尺寸（mm）
筛孔尺寸（mm）
63
53
37.5
31.5
26.5
19
16
9.5
1
30～60
100
25~60

0~15

0~5

2
25～50

100

25~30
0~15

0~5

3
20～40

100
35~70

0~15

0~5
填隙料宜具有下表的颗粒组成
筛孔尺寸（mm）
9.5
4.75
2.36
0.6
0.075
塑性指数
经过质量百分率（%）
100
85~100
50~70
30~50
0~10
＜5
7、人行步行道路面设计
人行步道采用块料铺装，其铺装格式详环境设计部分。
人行步道路基层材料要求与车行道基层材料同。
五、施工要求及注意事项
1、路基必须密实、均匀、稳定，其填料密实度控制指标及要求详见路基设计图及其说明，并按规范要求做好检测工作；
2、砼路面采用压纹处理，其表面构造深度在0.70~1.1mm之间，纵横锯缝的切割必须待其强度达到50%~60%后方可进行；
3、工程实施过程中其材料、机具等不可乱堆乱放，尽量减少工程对环境污染等各方面造成过大的负面影响；
4、工程按《市政道路工程质量检验综合标准》（CJJ1-90）进行施工检测验收；
5、未尽事宜工程必须严格按现行的《路基施工技术规范》、《公路路面基层施工技术规范》及现行其它相关施工技术规范要求实施。
六、道路排水管线部分详述请查阅管线设计图。
