格力LH系列螺杆式水冷冷水机组(r22).doc

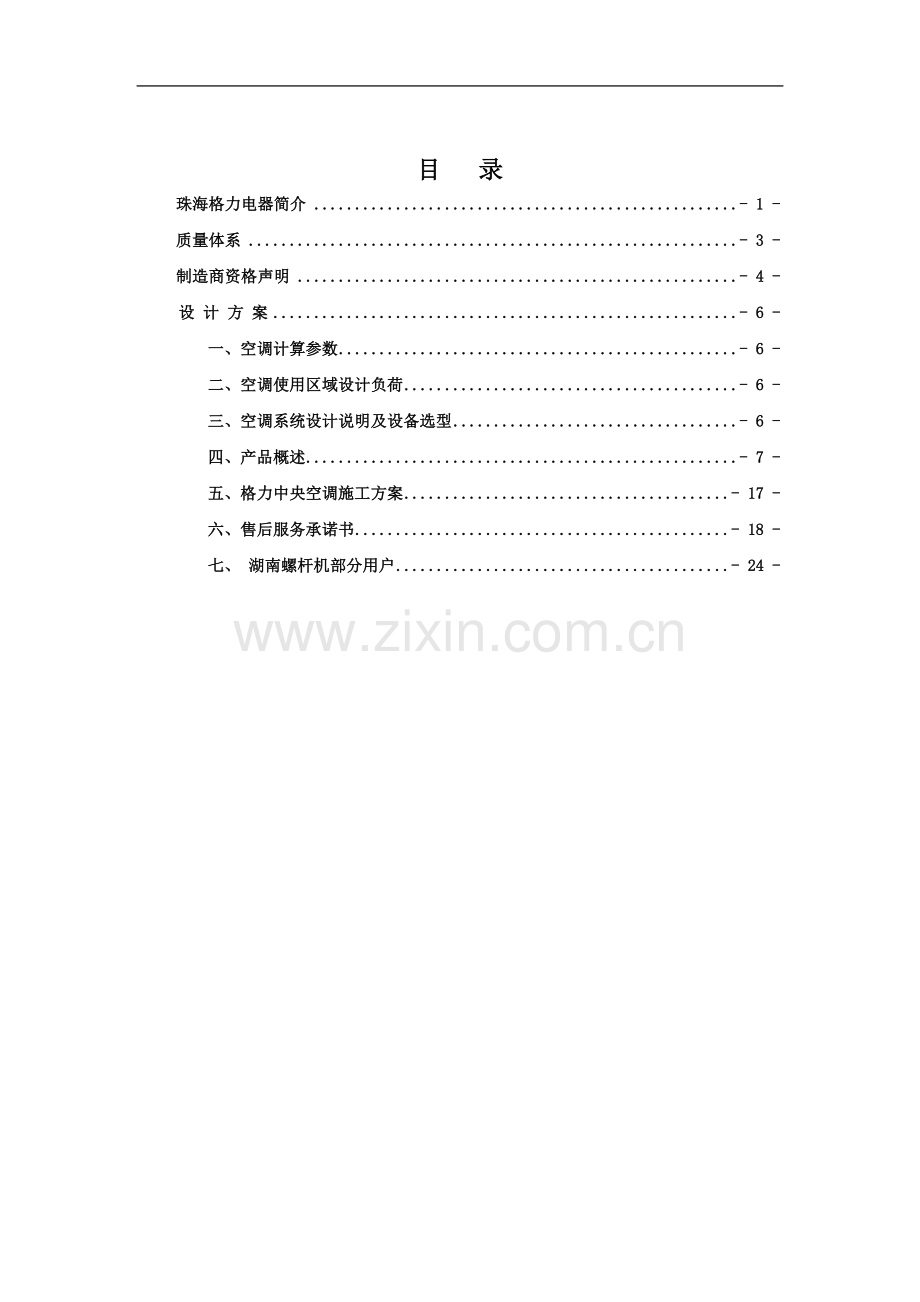

目 录珠海格力电器简介- 1 -质量体系- 3 -制造商资格声明- 4 -设 计 方 案- 6 -一、空调计算参数- 6 -二、空调使用区域设计负荷- 6 -三、空调系统设计说明及设备选型- 6 -四、产品概述- 7 -五、格力中央空调施工方案- 17 -六、售后服务承诺书- 18 -七、 湖南螺杆机部分用户- 24 -珠海格力电器简介珠海格力电器股份有限公司是目前全球最大的集研发、生产、销售、服务于一体的专业化空调企业，“格力”空调是中国空调行业唯一的“世界名牌”。公司成立于1991年，现拥有珠海、重庆、合肥、郑州、武汉、巴西、巴基斯坦、越南8个空调生产基地和珠海斗门1个配套生产基地。员工超过6万人，家用空调年产能 4000万台（套）（不含建设中的郑州、武汉基地），商用空调年产能 550万台（套）。2001年以来，格力连续8年入选美国财富杂志“中国上市公司100强”；连续8年入选国家税务总局评选的“中国上市公司纳税百强”，并连续8年位居家电行业纳税首位。2001年以来，格力连续上榜财富、福布斯、环球企业家等全球知名杂志顶尖排行榜，荣膺“中国上市公司百强”、“中国顶尖企业百强”“亚洲企业50强”、“最具全球竞争力中国公司”等殊荣，获得国际知名媒体机构的推崇。格力紧紧抓住核心技术不断创新，实现了由“技术追随”向“技术领先”的转变。公司成立了制冷技术研究院、机电技术研究院和家电技术研究院3个基础性研究机构，专门跟踪研究空调业的中长期发展技术和尖端技术，投资1.6个亿成立的“国家节能环保制冷设备工程技术研究中心”，该研究中心是国内制冷行业唯一一个也是最具权威性的一个科研机构，建成超过300个的国家级实验室，对研发的新产品进行各种工况下的实验。相继攻克了变频多联、超低温数码多联、空调热回收技术、离心式冷水机组等一系列高端技术，填补了国内空白，取得了技术上的主动权和主导权。并率先掌握超低温数码多联、高效离心机、G10低频转矩控制技术以及高效定速压缩机四大代表格力核心科技的国际领先水平技术，至今已独立研发出完全拥有自主知识产权的，包括家用空调、家庭中央空调和商用中央空调在内的20大类、400多个系列、7000多个品种规格的产品。拥有国内外专利近3500多项专利（其中发明专利560多项）。2003年12月8日，格力电器投入巨资建成的世界一流的中央空调生产基地正式投入使用，该生产基地占地面积达8万平方米，建筑面积超过15万平方米，是格力电器四期工程最大的建设项目，规模在国内空调行业乃至全球空调界均居于领先地位。该生产基地共拥有近10条中央空调生产线，可以大规模生产各类大中小型家用和商用中央空调产品。经过几十年的发展，中央空调已经发成长为国内拥有最多中央空调核心技术，产品线最为齐全的民族中央空调品牌，并凭借先进的技术、灵活的设计和可靠的性能陆续进入并服务于国内外各行各业及重要领域，特别是近几年，格力屡屡中标具有典型代表意义的项目。公司坚持“先有市场，后建工厂”战略，积极稳健地实施国际化战略，在国际市场上着力打造“格力”品牌，成为中国企业“走出去”的杰出代表。在全球200多个国家和地区建立了销售和服务网络，并将“格格力”成功打入英国、法国、巴西、俄罗斯、澳大利亚、菲律宾、沙特、印度等100多个国家和地区。目前，格力中央空调已开发出具有完全自主知识产权的十大系列、1000多个品种规格的中央空调产品，包括多联机组、离心式水冷冷水机组、超低温数码多联机组、模块式风冷冷（热）水机组、户式中央空调、单元式水（风）冷柜机、螺杆式水（风）冷冷水机组、风管机、中央空调末端设备以及船用空调、集装箱空调、工业冷冻冷藏机等常规中央空调及特种空调，产品性能优良，能效比高，质量稳定，广泛适用于住宅别墅、办公楼宇、宾馆酒店、商场超市、餐饮娱乐、工业冷藏冷冻、游艇船舶、集装箱、列车地铁等各个场所，成为世界品种规格最齐全的少数中央空调品牌之一。 “一个没有创新的企业，是一个没有灵魂的企业；一个没有核心技术的企业是没有脊梁的企业，一个没有脊梁的人永远站不起来。”格力人决心依靠自主技术创新，以“打造百年企业，创立世界品牌”为己任，为中国创造赢得世界的尊重，为实现中华民族的伟大复兴贡献力量。质量体系 格力电器引进国际先进发展思路，结合公司实际，坚持卓越绩效模式，追求科学和系统的方法不断秉承“追求完美质量，创立国际品牌，打造百年企业”的质量方针，完善体系管理。格力自1995年开始推行ISO9000质量管理体系，1996年通过了SGS国际认证服务公司，中国兴轻质量体系认证中心，中国轻工质量认证中心的认证审核，获得ISO9001质量管理体系认证证书、ISOOHSAS18001安全管理体系认证证书,2004年获得 ISO14001质量管理体系认证证书。企业管理方面，先后获得0HSAS18001职业健康安全管理体系认证证书，QC080000限制物质管理体系认证证书。产品方面，2010年部分螺杆机组和离心机组通过美国AHRI认证，压力容器的设计和制造通过了美国ASME认证，这些权威认证都是格力产品完美品质的保证。公司实行六西格玛管理体制、6S管理标准、颁布总裁十大禁令等一系列措施以用来维护质量体系的管理，严格组织科研开发生产，一丝不苟、精益求精，以品质优良、可靠性高、节能省电、安装维护简易的特点深受广大用户的青睐。公司获得“安全质量标准化一级企业”的称号，不仅代表了我们在安全管理上的一流水平水准，更体现了格力电器以人为本的管理理念，此外公司还成立了：筛选分厂建立业内独一无二的筛选分厂，严格对外协外购的零部件“精挑细选”，决不让一件不合格的物料进入流水线。筛选分厂还汇聚了元器件质量分析及研究方面的专业人才，拥有国家级实验室，先进的实验设备与手段，从元器件的可靠性方面来保障空调整机的可靠性与高质量水平。质量控制部专职的产品质量检验机构，包括对产品质量的管理、对过程质量和员工工作质量的管理，并强调以过程质量和工作质量来保证产品质量。在线全检为了保证销售者的利益，格力秉承“绝不拿消费者做实验”的承诺，对每台空调均实行在线实机运行检验，下线静置后全检等一系列检测流程，确保每一台格力空调的质量。格力完善的质量控制与质量保证系统保证了每个供应商都经得起严格考验，每个零部件都经过了精挑细选、每一道工序都经历了千锤百炼、每一个产品都力求做到“零缺陷” ！制造商资格声明一、名称及概况：1制造厂名称： 珠海格力电器股份有限公司 2地址及邮编： 珠海市前山金鸡西路，5190703成立和/或注册日期： 一九八九年十二月十三日 4主管部门： 珠海市国资委 5企业性质： 股份制上市公司 6法人代表： 朱江洪 7职员人数： 24300人 一般工人： 15380人 技术人员： 2000人 8近期资产负债表(到2010年12月31日止) （1） 固定资产： 原值： 4,582,488,581.54 元 净值： 3,055,380,985.76 元 （2）流动资金： 44,539,091,076.16 元 （3）短期负债： 42,034,975,527.30 元 （4）资金来源： 股东投入，经营过程中产生，银行借款 自有资金： 2,817,888,750.00 元 银行贷款： 1,776,646,863.16 元 （5）资金类型： 生产资金： 44,539,091,076.16元 非生产资金： 8,133,244,697.95元 二、关于制造投标货物的设施及其它情况：生产基地地址生产的项目年生产能力（台）备注珠海空调3000万台/套24300人重庆空调450万台/套4600人合肥空调300万台/套3750人 三、近三年的年营业额 单价（元）年度国内出口总额2007年度29190711639.677464236924.0136654948563.682008年度33176591933.027709222456.3940885814389.412009年度36668891939.894956696168.2941625588108.182010年度50007906066.249150002545.8159157908612.05四、易损件供应商的名称和地址 部件名称 供应商 _无_ _无_五、有关开户银行的名称和地址中国农业银行珠海市分行营业部 地址：珠海市六、其他情况兹证明以述声明是真实、正确的，并已提供了全部现有资料和数据，我方同意根据贵方要求出示文件予以证实。制造商名称：（加盖公章）珠海格力电器股份有限公司 电话号： [phone] 传真号： [phone] 日期： 2011年3月09日 设 计 方 案一、空调计算参数（一）长沙室外空调计算参数 夏季冬季空调干球温度35.8-3空调日平均干球温度31.9-空调湿球温度27.7-室外风速2.6m/s2.8m/s通风干球温度335最热/冷月平均湿度75%81%（二）室内空调设计参数 夏季冬季温度262202相对湿度50%60%50%二、空调使用区域设计负荷 项目用途：医药品储物仓库 实际空调面积：9000 设计冷负荷： 300/三、空调系统设计说明及设备选型根据以上设计参数，按照 设计要求，冷量设置适宜。本项目空调使用面积为，设计总冷负荷为kW。因考虑到室内部份末端一不会同时使用。主机采用格力满液式螺杆机组总制冷量为： 1800 kw。各个使用区域单独设计格力风机盘管，具体配置详见下表,外机位置根据现场实际情况而定，放置于地下室。系统所有安装工程与装修密切配合隐藏，机器之间互不干涉，独立工作,可根据负荷大小开启不同数量机器，充分节约用电。可保证整个工程高档、气派、美观,且制冷制热效果俱佳，节能效果佳。表3-1 末端设备配置表3-2 空调工程设备清单及工程概算 （单位：人民币万元）序 号项 目 名 称价 格1冷水机组设备及冷却塔总价2风柜设备总价3安装及人工设备总投标价注：本报价范围为：空调设备、风管、氟系统的安装、保温、空调设备调试；空调主机设备配电要求业主将电源引至主机处，若需由我方进行配电，费用另计；若甲方要求变更设计图纸或所提供图纸标示不明等原因而造成的工程量增加，所增加部分需按乙方预算书标准经甲方核准另行计价，并按实付予乙方由此产生的返工费用。四、产品概述1、产品概述1.1 产品特点在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，在提高性能方面持续改进，制冷运行的同时，可以选择附加热回收功能，免费提供生活热水，不附加消耗能源。在名义工况下的制冷量范围为：1902200KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。1.1.1 高效节能获取中国首批冷水机组节能认证证书 采用满液式蒸发方式A、 蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。 B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。D、热回收时利用制冷产生的余热制取热水，能源利用效率更高，减少了能源消耗和对环境的热污染。E、热回收器内采用高效换热铜管，抗腐蚀性能强，保证生活热水的清洁卫生。 新型节流A、 自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。B、 电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。C、 机组的部分负荷效率始终保持最高，运行范围更宽。 多机并联、部分负荷效率更高A、 由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。 满液式蒸发效果图 B、 格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立运行，部分负荷运行时效率更高。 容量调节与机组负荷匹配 A、 可根据用户需求进行有级或无级容量调节。 B、 压缩机在最小负荷位置启动，可对制冷量进行无级调节。C、 无级滑阀调节强制输气，与实际负荷完全匹配。1.1.2 高可靠性 严格实验流程A、 螺杆机组在线检测时，通过具有业内最先进的在线检测系统（合肥机械研究所研制的，具有条形码管理系统以及采用电脑全自动检测及判定的超大型在线检测系统）。B、 严格按照国标GB/T10870、GB/T18430等的要求执行。 测试图 可靠的回油系统 A、 专门针对满液式冷水机组系统，设置低油位保护控制，完全杜绝了压缩机少油损坏的可能性。B、 机械分离和吸附分离相结合的一次及二次油分，保证了油的高效分离。 1.1.3 彩色图象显示控制中心 彩色显示中心（用户选配项）A、 大屏幕的全中文液晶显示（具有模式、时间、温度、状态、曲线、调试参数、故障信息等显示、设置、查询功能）。 B、 机组电源、运行、故障显示。C、 冷冻水、冷却水进、出水温度显示。彩色显示界面D、 压缩机、蒸发器、冷凝器运行状态显示界面。 功能控制中心A、 低卸载启动功能、压缩机无级容量调节功能。B、 最短运转时间限制功能、定时开关机功能、压缩机油加热器控制功能。C、 记忆功能、自动控制冷冻水泵、冷却水泵、热回收水泵、冷却塔风机运行功能。 1.1.4 远程控制（用户选配项） 远程控制中心 A、图形动态方式显示运行数据，界面友好、直观。B、多机远程控制，可同时控制8台螺杆式冷水机组主机。C、可通过MODBUS将螺杆机主机嵌入楼宇智能大厦BAS系统。D、可接入楼宇自动化管理系统。1.2 产品命名规则LSBLG430HR123456序号代号描述可选项1机组代号LS-冷水机组2压缩机形式B-半封闭式压缩机3压缩机类型LG-双螺杆式压缩机 4名义制冷量名义制冷量，单位：kW5产品系列H满液式系列机组6附件功能R表示带热回收功能，普通系列不表示型号示例：LSBLG430HR表示名义制冷量为430kW的满液式半封闭双螺杆带热回收功能水冷冷水机组。2、产品性能与规格2.1 产品外形图(触摸屏需单独定购)LSBLG190H LSBLG260H LSBLG290H LSBLG325H LSBLG370H LSBLG430H LSBLG480H LSBLG550H LSBLG650H LSBLG780H LSBLG850HLSBLG960H LSBLG1160H LSBLG1360H LSBLG1560H LSBLG1700H LSBLG1900H LSBLG2200H LSBLG190HR LSBLG290HR LSBLG325HR LSBLG370HR LSBLG430HR LSBLG480HR LSBLG550HR LSBLG650HR LSBLG780HR LSBLG850HRLSBLG960HR LSBLG1160HR LSBLG1360HR LSBLG1560HR LSBLG1700HR 2.2 产品参数表及测试工况2.2.1螺杆式水冷冷水机组型号LSBLG H190260290325370430480550650780制冷量调节%无级调节制冷量kW190265298325365430482550650780kcal/hx103163228256279.5314370414.4473559670.7输入功率kW3851.55964688394104120142能效等级1111111222噪声dBA75.47676.676.977.580.181.283.383.984.1电源380V 3N 50Hz操作系统中文液晶彩色触摸屏安全保护装置高低压保护、过载保护、逆（缺）相保护、排气温感器、防冻结温感器、安全阀或易融塞油加热器、低流量保护、水流开关保护、低油位保护压缩机型式半封闭双螺杆压缩机启动方式Y&分线圈数量1111111111转速rpm2950制冷剂名称R22流量控制孔板+电子膨胀阀蒸发器型式满液式蒸发器水流量m3/h3346515663748395112134水压降kPa42454553555760626667接管尺寸mmDN100DN100DN100DN100DN125DN125DN125DN125DN150DN150冷凝器型式卧式壳管式冷凝器水流量m3/h415764707892104118140168水压降kPa51565657596163666768接管尺寸mmDN100DN100DN100DN100DN125DN125DN125DN125DN200DN200外型尺寸宽mm3160316031603160316031603160316031603160深mm1150115011501150140014001400140015201520高mm1587158715871587168016801680168019202130机组净重kg1650175018001900235024502700290031003850机组毛重kg1700180018501950240025002750295031603910运行重量kg1733 18401890 1995 2468 2573 2835 3045 3255 4043 型号LSBLG H850960116013601560170019002200制冷量调节%无级调节制冷量kW850964116013601560170419002250kcal/hx103731829997.611701341146516341935输入功率kW156182218248288312340440能效等级22233333噪声dBA84.38585.285.385.886.586.887.5电源380V 3N 50Hz操作系统中文液晶彩色触摸屏安全保护装置高低压保护、过载保护、逆（缺）相保护、排气温感器、防冻结温感器、安全阀或易融塞油加热器、低流量保护、水流开关保护、低油位保护压缩机型式半封闭双螺杆压缩机启动方式Y&分线圈数量12222222转速rpm2950制冷剂名称R22流量控制孔板+电子膨胀阀蒸发器型式满液式蒸发器水流量m3/h146166200234268293327387水压降kPa6872747880828692接管尺寸mmDN150DN200DN200DN200DN200DN200DN200DN250冷凝器型式卧式壳管式冷凝器水流量m3/h183207249292335366409484水压降kPa7075778082848894接管尺寸mmDN200DN200DN200DN250DN250DN250DN250DN300外型尺寸宽mm31603400340039003900390039004500深mm15201700170019001900190019002200高mm21302030203021802230223022302500机组净重kg46005100545062006500700073008500机组毛重kg46605200555063506650715074508700运行重量kg4830 5355 5723 6510 6825 7350 7665 8925 说明： 1、机组按GB/T18430.1-2007标准设计、制造、检验。2、标准机组水侧承压1.0MPa，可供选项1.6MPa。3、具体的机组参数以产品铭牌为准。4、如有特殊要求，请另行联系。5、本公司保留变更产品设计恕不预先通知的权利。型号LSBLG HR190290325370430480550650制冷量调节%无级调节制冷量kW190298325365430482550650kcal/hx103163256279.5314370414.4473559热回收量kW57 89.497.5109.5129144.6165195kcal/hx10349 76.9 83.8 94.2 110.9 124.3 141.9 167.7 产热水量T/h1.95 3.07 3.34 3.75 4.42 4.96 5.66 6.69 输入功率kW385964688394104120噪声dBA75.476.676.977.580.181.283.383.9电源380V 3N 50Hz操作系统中文液晶彩色触摸屏安全保护装置高低压保护、过载保护、逆（缺）相保护、排气温感器、防冻结温感器、安全阀或易融塞、油加热器、低流量保护、水流开关保护、低油位保护压缩机型式半封闭双螺杆压缩机启动方式Y&分线圈数量11111111转速rpm2950制冷剂名称R22流量控制孔板+电子膨胀阀蒸发器型式满液式蒸发器水流量m3/h33515663748395112水压降kPa4245535557606266接管尺寸mmDN100DN100DN100DN125DN125DN125DN125DN150冷凝器型式卧式壳管式冷凝器水流量m3/h34535865778698116水压降kPa4652525252525263接管尺寸mmDN100DN100DN100DN125DN125DN125DN125DN200热回收水流量m3/h5.07.78.49.411.112.514.216.8水压降kPa10111399.51010.411.2接管尺寸mmDN32DN32DN32DN50DN50DN50DN50DN50外型尺寸宽mm31603160316031603160316031603160深mm14001400140015201520152015201680高mm15871587158717801780178017802020机组净重kg18001950206025002600295030503260机组毛重kg18602010212025602660301031103330运行重量kg1890 2048 2163 2625 2730 3098 3203 3423 型号LSBLG HR780850制冷量调节%制冷量kW780850kcal/hx103670.7731热回收量kW234255kcal/hx103201.2219.3产热水量T/h8.028.74输入功率kW142156噪声dBA84.184.3电源380V 3N 50Hz操作系统中文液晶彩色触摸屏安全保护装置高低压保护、过载保护、逆（缺）相保护、排气温感器、防冻结温感器、安全阀或易融塞、油加热器、低流量保护、水流开关保护、低油位保护压缩机型式半封闭双螺杆压缩机启动方式Y&分线圈数量11转速rpm2950制冷剂名称R22流量控制孔板+电子膨胀阀蒸发器型式满液式蒸发器水流量m3/h134146水压降kPa6768接管尺寸mmDN150DN150冷凝器型式卧式壳管式冷凝器水流量m3/h139152水压降kPa6466接管尺寸mmDN200DN200热回收水流量m3/h20.122水压降kPa11.612接管尺寸mmDN50 DN50 外型宽mm31603160尺寸深mm16801680高mm22302230机组净重kg40104760机组毛重kg40804820运行重量kg42114998说明：1、机组按GB/T18430.1-2007标准设计、制造、检验，以上选型适用于热水温度45。2、标准机组水侧承压1.0MPa，可供选项1.6MPa。3、具体的机组参数以产品铭牌为准。4、如有特殊要求，请另行联系。5、本公司保留变更产品设计恕不预先通知的权利。2.3 产品运行范围名义制冷工况冷冻水冷却水水流量m3/(hkW)出水温度()进水温度()水流量m3/(hkW)0.1727300.215工作范围冷冻水冷却水出水温度()进出水温差()进水温度()进出水温差()5152.5818353.582.4产品性能参数表机组型号冷冻水出水温度冷却水进水温度2528303235制冷量kW输入功率kW制冷量kW输入功率kW制冷量kW输入功率kW制冷量kW输入功率kW制冷量kW输入功率kWLSBLG190H(R)5187.7 34.1 181.2 36.1 176.9 37.5 172.6 38.8 166.1 40.9 6195.9 34.3 188.4 36.4 183.4 37.7 178.4 39.1 170.9 41.1 7204.1 34.6 195.7 36.6 190.0 38.0 184.3 39.4 175.9 41.4 8212.5 34.9 203.0 36.9 196.7 38.3 190.4 39.7 180.9 41.7 9221.0 35.2 210.5 37.3 203.5 38.6 196.5 40.0 186.0 42.0 LSBLG260H5261.8 46.1 252.7 48.9 246.7 50.8 240.7 52.6 231.7 55.4 6273.2 46.5 262.8 49.3 255.8 51.1 248.8 53.0 238.4 55.8 7284.7 46.9 272.9 49.6 265.0 51.5 257.1 53.4 245.3 56.1 8296.4 47.3 283.1 50.1 274.3 51.9 265.5 53.8 252.3 56.5 9308.2 47.7 293.5 50.5 283.8 52.4 274.0 54.2 259.4 57.0 LSBLG290H(R)5294.4 52.9 284.2 56.1 277.4 58.2 270.7 60.3 260.5 63.5 6307.2 53.3 295.5 56.4 287.7 58.6 279.8 60.7 268.1 63.9 7320.2 53.7 306.9 56.9 298.0 59.0 289.1 61.1 275.8 64.3 8333.3 54.2 318.4 57.3 308.5 59.5 298.6 61.6 283.7 64.8 9346.5 54.7 330.1 57.8 319.1 60.0 308.1 62.1 291.7 65.3 LSBLG325H(R)5321.0 58.2 310.0 60.8 302.6 63.1 295.2 65.4 284.1 68.9 6335.0 58.7 322.2 61.2 313.7 63.5 305.2 65.8 292.4 69.3 7349.2 59.2 334.7 61.7 325.0 64.0 315.3 66.3 300.8 69.8 8363.5 59.7 347.3 62.2 336.4 64.5 325.6 66.8 309.4 70.3 9377.9 60.2 360.0 62.8 348.0 65.1
