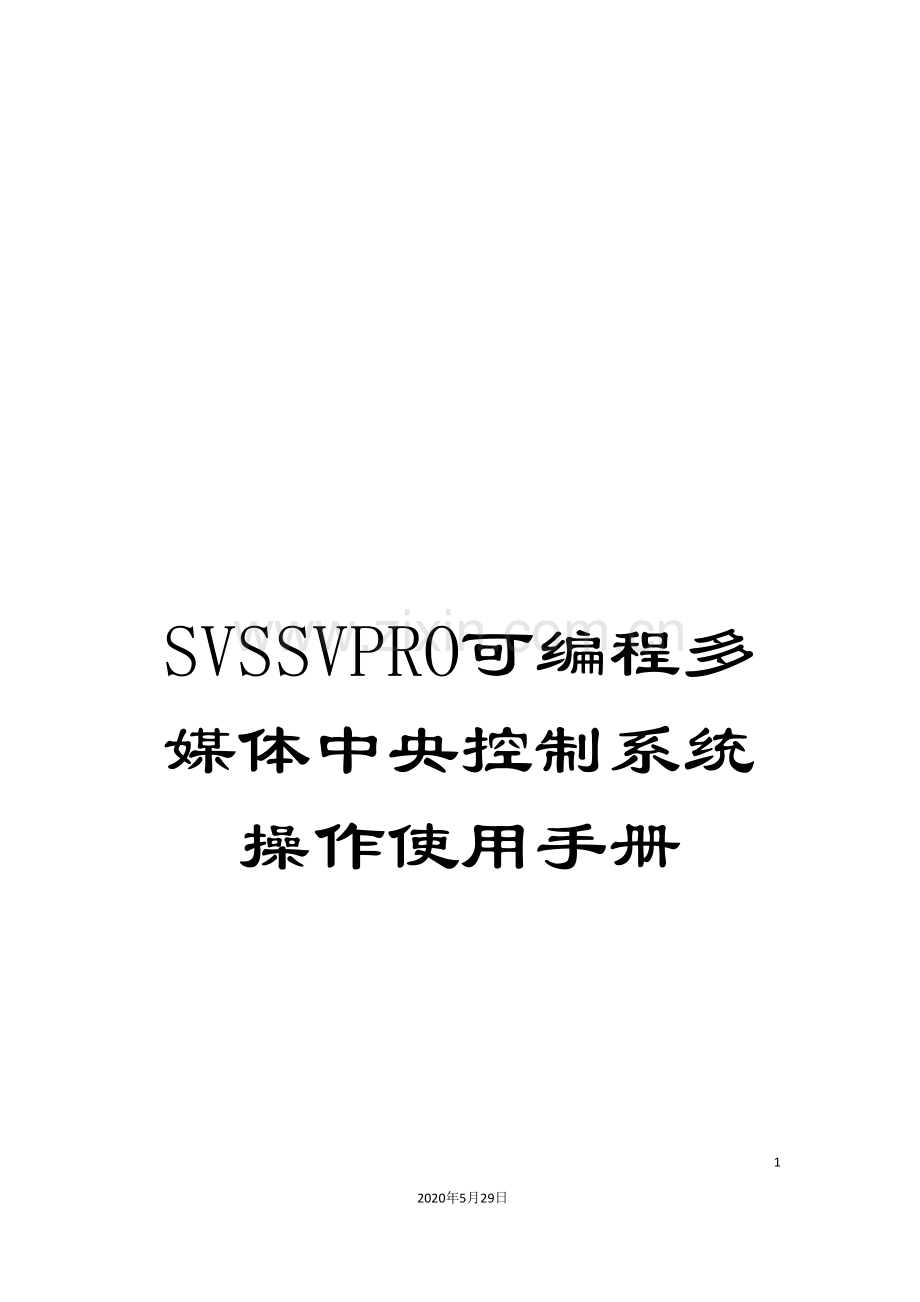

SVSSVPRO可编程多媒体中央控制系统操作使用手册.doc

SVSSVPRO可编程多媒体中央控制系统操作使用手册

48
2020年5月29日
文档仅供参考

SVS(迅控)

——SV-PRO可编程多媒体中央控制系统——

安
装
使
用
手
册

SV-PRO可编程多媒体中央控制系统安装使用手册 [09]
第一章 、注意事项: 4
第二章 、产品简介 4
概述 4
第三章 、设备包装说明 5
第四章 、中控前面板图 6
第五章 、系统主机、电脑的连接 6
第六章 、应用设备连接示意图 7
第七章 、红外发射棒的连接 8
第八章 、投影机控制线连接: 8
第九章 、触摸屏、接收器使用说明 8
1.1 外观 8
1) 显示区域 8
2) 电源接口 8
3) 串行接口 9
4) 红外发送接收接口 9
5) 复位键 9
6) 升级键 9
7) 电池充电孔 9
1.2 面板尺寸 9
1.3 技术参数 10
第十章 、 可编程软件的使用说明 10
2.1 功能简述 10
2.2 界面设计的基本元素 11
2.3 操作画面 12
2.4 属性说明 12
2.5 菜单说明 15
2.6 创立一个工程的步骤 16
2.7 下载工程到控制器的步骤 16
2.8 使用技巧 17
第十一章 、编程举例 17
3.1 新建工程页面的示例 17
3.2 新建工程图标的示例 19
3.3 新建工程按键的示例 19
3.4 新建工程时钟的示例 21
第十二章 、RFGW无线收发器及编程软件 23
1、接收器安装 23
1) 接收器外观 23
2) 电源接口 23
3) 通讯口 23
4) 复位按键 24
5) 下载按键 24
6) 信号灯 24
7) 电源灯 24
8) 天线 24
1.2接收器面板尺寸 24
1.3接收器技术参数 24
2、接收器可编程软件的使用说明 25
2.1功能简述 25
2.2界面设计的基本元素 25
2.3操作画面 26
2.4工程按键 26
2.5代码表区域 27
2.6宏定义区域 29
2.7菜单说明 29
第十三章 、主控机系统各项参数 29
1. 注意事项 30
第十四章 、本手册说明 30

概 述

感谢您购买和使用本公司的产品,在使用本机前请细阅这本用户手册以便能正确使用而且请妥善保存这本手册万一有不了解或故障时这本手册会带给您很大的帮助 。
SV-PRO可编程多媒体中央控制系统是最新开发的智能化产品,是经过无线触摸屏控制及计算机软件控制的会议室产品。
该系统的所具有的特点:
SV-PRO系列控制主机是会议室产品的经典之作,稳定的控制结构、全双向控制方式、美观的触摸屏造型,同时支持有线无线屏控制,触摸屏界面一目了然。它集成了6路串行通讯口、6路红外发射接口,8路I/O触发控制接口,可连接安防及门禁系统,能够集中远程遥控控制及网络远程管理、可配置多路VGA切换器进行VGA(电脑)信号切换、多路AV切换器进行音视频信号切换、音量控制模块进行全数码声音控制、电源控制器进行强电灯光,设备电源,窗帘,屏幕等的集中控制。其强大的红外学习功能对所有红外码都能有效学习,遥控灵敏;其灵活的开关机编程功能使得使用非常灵活方便。
   它有极强的接入兼容性,可经过面板,软件,触摸屏等多方位进行控制,还能够连接AMX、快思聪等设备。
第一章 、注意事项:
为确保设备可靠使用及人员的安全,请在安装、使用和维护时,请遵守以下事项:
1、 为确保操作安全,应确保电源线接地良好,务必将随机提供的三相插头插入地线有效的标准三脚电源插座,确保设备的输入电源为220V50HZ的交流电;
2、 为防止火灾或漏电,不要将系统设备置于过冷或过热的地方,请勿将本机受雨或受潮,阴雨潮湿天气或长时间不使用时,应关闭设备电源总闸;
3、 控制系统设备的电源在工作时会发热,因此要保持工作环境的良好通风,以免温度过高而损坏机器;
4、 非专业人士未经许可,请不要试图拆开设备机箱,不要私自维修,以免发生意外事故或加重设备的损坏程度;
5、 控制大功率的设备请选配用强电控制器,以免中控超载运行;
6、 安装和接线之前应关闭中控电源。
第二章 、产品简介
概述
SV-PRO系列可编程多媒体中央控制系统充分为用户着想,确保系统具有良好的稳定性和兼容性,会聚了市面上中控的优点,而且解决了国内中控系统兼容性差而无法控制某些品牌设备的难题。外加产品外形美观大方,接线施工便利,科学的优化操作界面,实现便利的投影机、电动幕、DVD、录像机、卡座、实物投影、有线电视、计算机全面控制,大大提高操作人员的控制效果,现已广泛应用于电教室、会议室、多功能厅等场合。
SV-PRO中央控制器和ST-6000/8000/9000配套使用它可自动控制投影仪电视机VCD/DVD机、录音机、录像机、电脑、音响、电动屏幕、电动窗帘、灯光等设备使室内的多种电器实现智能一体化控制可广泛应用于会议厅演示厅电教室家居自动化控制及其它控制。
注意:在使用本系统的时候,严禁在开机时对各个部件进行插拔(特别是通讯口)

功能特点:
· 采用最新摩托罗拉32位内嵌式处理器,处理速度可达275MHZ;
· 强大的网络功能,完善的周边设备,稳定可靠的机器性能;
· 采用可编程逻辑阵列电路,运行速度更快,系统更稳定;
· 主机内置16MB内存及8MB的大容量FLASH存储器;
· 8路独立可编程红外发射接口;
· 6路独立可编程RS-232/422/485控制接口;
· 8路数字I/0输入输出控制口,带保护电路;
· 8路弱电继电器控制接口;
· 支持2路RS-485控制总线,可任意扩展控制模块,如多台调光器、多台射频无线接收器、多台电源控制器等,最大可支持256个网络设备;
· 提供2条可扩展多功能插槽,可选配其它多功能控制卡;
· 全面支持第三方设备及控制协议,客户可自行设置多种控制协议和代码;
· 后面板具有系统软件传输接口
· 支持多代码的控制,即一键发多种代码(IR红外、RS-485代码、RS-232代码)
· 采用国际流行全贴片式(SMT)生产工艺;
· 国际通用电源(110V-240V),适合任何地区;
· 高品质、大批量生产,有较高的兼容性和稳定性,有较高的性价比;
配置选择:
· SV-PRO可编程控制主机
· ST-6000/8000/9000无线、有线彩色触摸屏,用户自定义图形界面
· RFGW无线接收器
· 外接多台SV-P8电源控制器
· 外接多台SV-220-4A调光器
· 任意外接各类矩阵设备
· 外接音量控制盒SV-VOL
· 外接电脑控制软件
· 能够扩充各种多功能卡
第三章 、设备包装说明
本系统标准包装清单如下:

项目名称
单位
数量
备注
主控机
台
1
SV-PRO系统控制主机
控制设备
个
1
ST-9000触摸屏
无线接收器
个
1
RFGW(与ST-9000配套使用)
电源线
条
1
主控机电源线
9 芯控制连接线
条
1
连接主控机与电脑 下载程序
红外线发射棒
条
6
连接主控机与受控设备
多媒体控制软件光盘
套
1
配套电脑控制软件
<设备用户手册>
本
1
<SV-PRO可编程多媒体中央控制系统安装使用手册>
设备保修卡及合格证
份
1

第四章 、中控前面板图

第五章 、系统主机、电脑的连接
将主控机的”电脑串口”接口与电脑串行口连接(配有原装连接线)。
第六章 、应用设备连接示意图

第七章 、红外发射棒的连接
将红外线发射棒的插头(双声到3.5音频头)插进主控机的”红外发射接口”插座,将发射头贴在红外设备的红外接收口处,用胶带粘牢固,并使其方向正确。
(注:红外线发射棒有正负之分(黑白线为正、黑线为负),
第八章 、投影机控制线连接:
SV-PRO系列主机投影机控制端口方式:
1、 标准的9针RS232接口!”第三脚”是发射,对应接投影机的接收脚”RXD”; ”第五脚”接地,对应接投影机的”GND”接地。
控制代码若没有,请向供货商联系索取;(详见后面软件使用说明)
第九章 、触摸屏、接收器使用说明
1.1 外观

1) 显示区域
此区域内是LCD/触摸屏模块所有显示和点触的操作都在这个区域中执行
在控制器自动关闭后只须轻触此显示区域即可开机
2) 电源接口

电源接口如图所示

输入极性里正外负 输入电压12V 输入电流1.0A
3) 串行接口

为方便扩展ST-6000/8000/9000控制器采用RJ45 接头插座可用于RS-232 RS-485 及电源接
口
其中各个引脚的定义如下 :
引脚
名称
说明
备注
1
TXD
RS-232 TXD
*靠近电源接口的是第1 号引脚
2
GND
地

3
RXD
RS-232 RXD

4
Vcc
电源 +5V

5
485A
RS485A

6
Vcc
电源 +5V

7
485B
RS485B

8
GND
地
靠近调节旋钮的是第8 号引脚

本触摸屏系统随机配置一条与电脑主机联接的串行电缆一端为9 芯串行端联接
电脑主机一端为RJ45 端联接触摸屏端一旦此电缆丢失请按下列方式接线

9 芯串行端

RJ45端
2

1
3
3
5
2

4) 红外发送接收接口
发射红外线信号以达到遥控器的目的红外学习时用来接受红外线信号红外载波频
率范围20KHz – 50KHz
5) 复位键
按一下能够复位ST-6000/8000/9000/B、ST-37A/B 控制器
6) 升级键
按住这个按键不放再按一下复位按键然后松开此键即可进入升级状态
7) 电池充电孔
与外接充电附件相联接可对ST-6000/8000/9000/B、ST-37A/B 进行充电
1.2 面板尺寸

1.3 技术参数
项目
内容
型号
ST-6000/8000/9000
屏幕
支持的屏幕尺寸
5.7 英寸
支持的屏幕色阶
彩色256色 /单色
解析度
320 XRGBX240
背光
高亮度CCFL 背光 32 级数控
RS232 接口
有串行接口
RS485 接口
有
电压伏特
12V
工作电流mA
<1A
待机电流uA
<200uA
充电电池
标准可使用8 小时以上
内置充电模块
标准
红外学习发射模块
标准
RF 无线发射
标准可达80 米

第十章 、 可编程软件的使用说明
2.1 功能简述
FormBuilder(简称FB),是一个界面设计工具专用于触摸屏控制系统的界面设计经过
FB 用户能够方便地创立一个界面工程并能够把它保存在电脑上经过FB 的下载功能用户
能够即时地把设计好的工程下载到触摸屏控制器上
FB 使用的文件类型
1 工程文件 *.MFP 用户能够使用FB 打开编辑保存工程文件
2 下载文件 *.XJP 此文件由工程文件生成用于下载到触摸屏控制器
3 工程页面文件 *.XPG 此文件由工程文件的某个生成能够在其它工程中打开
2.2 界面设计的基本元素
FB 把一个界面工程按层次分列如下

其中各个术语的意思分别是
1.工程所有界面的集合还包括了设置信息和快捷按键的设置用户能够经过工程文件对
工程操作
2 设置页面主要进行串口设置和8 个快捷按键的功能设置
3 页面一个页面对应的是控制器的显示页它包括按钮和标签
4 按键显示在页面上响应用户的点击动作并发出用户预先设计好的控制代码和执行
页面切换的动作
5 标签显示图片线条及文字信息
6 时钟显示系统当前的时间
6 快捷按键位于面板下方的8 个按键
2.3 操作画面

操作画面由以下部分组成
1 标题栏此应用程序的标题
2 菜单栏所有可用的功能选项
3 工具栏和快捷键快捷功能键
4 编辑区域这里能够看到界面中所有的元素,并能够经过拖动操作调整大小和形状
5 工程树以树形结构列出工程的所有组成部分
6 属性编辑区在这里编辑工程页面按钮和标签的各个属性
7 效果预览区域预览页面下载到控制器上的页面
2.4 属性说明

1. 工程的属性
1 开机页 设定控制器上电复位后显示的第一个页面
2 工程文件名显示工程文件的名字
3 用户版本号用户定义的版本
4 名称 工程名称
5 标题内容 工程的标题
6 屏幕宽度 屏幕的宽度以像素计
7 屏幕高度 屏幕的高度以像素计
8 彩色数目 同一个画面中能够同时使用的颜色数
9 配色表 配色表能够显示的颜色数目
10 子对象数量工程中有多少个页面包括设置页面
11 锁定属性 预留

2. 设置页面属性

1 名称 用户定义的设置页面的名称
2 标题内容 标题的名称
3 设备地址 此设备的地址号
4 校验模式 用于设置串口校验的格式
5 停止位长度 设置串口停止位长度
6 数据位长度 设置串口数据位长度
7 波特率 设置串口波特率
8 子对象数量 按键总数
9 锁定属性 当此项设定为是用户不能修改设置页面属性

3. 快捷按键属性
1 名称 按键名称
2 页切换 当按钮按下后切换到哪个页面
3 标题内容 预留
4 弹起代码 即按下的按键被放开时要发送的代码
5 按下代码 按下按键时发送的代码
6 重复代码 当按键处于按下状态超过设定的时间
时所要发送的代码
7 延迟代码 当按键释放后经过设定的时间后所
发送的代码
8 重复频率 用来设定重发代码的频率
9 延迟时间 定义发送延时代码的时间
10 锁定属性 当此项设定为是用户不能修改按键属性

4. 页面属性
1 名称 页面的名称
2 标题内容 标题的名称
3 网格横向间隔 定义横向拖动按钮或标签的步
长有效值为1—32
4 网格纵向间隔 定义纵向拖动按钮或标签的步
长有效值为1—32
5 背景颜色 当前页面的背景的颜色
6 宽度 页面的宽度
7 高度 页面的高度
8 子对象数量 页面内按钮和标签的总数
9 锁定属性 当此项设定为是用户不能修改页面属性
5. 标签属性
1 名称 标签的名称
2 标题内容 标签上显示的内容
3 标题对齐方式 确定标题在标签上显示的位置
4 标题字体 标题显示的字体
5 标题字体颜色 标题显示的颜色
6 图标 标签上显示的图标
7 图标对齐方式 图标显示的位置
8 过滤图标底色 是否保留图标底色
9 顶坐标 标签左上角的Y 轴坐标
10 左坐标 标签左上角的X 轴坐标
11 高度 标签的高度
12 宽度 标签的宽度
13 边框外型 选择边框外型
14 背景颜色 标签背景的颜色
15 锁定属性 预留

6. 按钮属性
1 按下状态 切换编辑的状态是按下状态的
按钮还是弹起状态的按钮
2 名称 按钮的名称
3 页切换 当按钮被按下后切换到哪个页面
4 标题内容 按钮上显示的内容
5 标题对齐方式 确定标题在按键上显示的位置
6 标题字体 标题显示的字体
7 标题字体颜色 标题显示的颜色
8 图标 按钮上显示的图标
9 图标对齐方式 图标显示的位置
10 过滤图标底色 是否保留图标底色
11 顶坐标 按钮左上角的Y 轴坐标
12 左坐标 按钮左上角的X 轴坐标
13 高度 按钮的高度
14 宽度 按钮的宽度
15 按键风格 选择按钮是否带阴影
16 边框外型 选择边框外型
17 边框宽度 设定边框的宽度
18 边框颜色 设定边框的颜色
19 背景颜色 设定按钮的背景颜色
20 阴影颜色 设定按钮阴影的颜色
21 按键ID 当一组按键具有相同的组ID 号时只能有一个键处于按下状态
22 分组号 分组的编号
23 使用自锁功能 选中后此按键将保持按下状态再按一下才会弹起
24 重复频率 用来设定重发代码的频率
25 延迟时间 定义发送延时代码的时间
26 锁定属性否
当双击任意一个代码编辑栏会弹出如下窗口

界面的上部是输入代码的区域直接输入数字即可
界面的下半部分能够输入组码即将代码分组每组代码之间都有一个延时Delay 栏中的
数字代表将延时多少个1/32 秒例如这里输入数字64 即代表延时2 秒后发送代码
提示
输入完毕后请按下回车键确认修改如果在编辑的过程中点击其它栏目刚才的修改将无效
每组代码可有255 个字节
一共能够输入255 组代码
2.5 菜单说明
1.文件菜单
(1)新建工程新建一个工程
(2)打开工程打开一个工程
(3)保存工程保存正在编辑的工程
(4)另存工程把当前打开的工程另外存成一个文件
(5)关闭工程关闭当前打开的工程
(6)退出退出FormBuilder.
2 工程菜单
(1)添加新窗体在当前的工程中添加一个新的页面
(2)添加新按键在当前的页面中添加一个新的按钮
(3)添加新图标在当前的页面中添加一个新的标签
3 连接菜单
特别注意
在生成下载文件前务必先确认显示属性设置颜色真彩色24 位或真
彩色32 位否则生成的下载文件在触摸屏中无法显示
(1)生成下载文件把当前打开的工程做成一个能够下载的文件
(2)下载数据下载指定的数据

4 帮助菜单
(1)目录帮助目录
(2)声明查看FormBuilder 的版权声明
(3)版本查看FormBuilder 的版本号
2.6 创立一个工程的步骤
1 运行formbuilder.exe
2 选择菜单 新建工程或快捷键,FB 自动生成一个新的工程并含有设置页面
3 选择菜单 添加新窗体 或快捷键, FB 生成一个新的页面
4 选择菜单 添加新按键或快捷键, FB 生成一个新的按钮
5 选择菜单 添加新图标或快捷键, FB 生成一个新的标签
6 重复步骤3 4 5 完成界面设计
7 选择菜单 保存工程或快捷键, FB 询问工程的名称输入用户起
的名字完成保存的功能
2.7 下载工程到控制器的步骤
1 检查电缆电源是否连接好
2 运行formbuilder.exe
3 选择菜单 打开工程,打开想要下载的工程
4 选择菜单 编译工程 FB 生成一个下载文件
5 选择菜单 下载工程进入下载数据画面
6 在控制器上进入系统设置 画面按住左边
第一个键4 秒种后放手点触下载工程键键进
入下载工程画面画面点触开始键触摸屏上显示正在下载…….
7 在电脑上按下打开串口按钮画面回应打开串口OK
8 选择下载数据按钮选择要下载的文件
9 等待下载完成
10 选择关闭串口按钮
11 关闭下载对话框
2.8 使用技巧
1 如何删除一个页面按键和标签
用鼠标点击工程树中要删除的对象然后按下DEL 键即可
2. 如何修改属性
用鼠标双击要修改的属性如果该属性需要输入字符串在输入字符串后请按下Enter 键
使输入有效
3. 如何加入水平线条
有两种方法分别是
先在当前页面添加一个标签把标题内容置为空选择一种背景颜色把高度置为4 就
会得到一个水平的颜色为选择的背景色的线条
先在当前页面添加一个标签把标题内容置为空选择一个图标此图标是一个线条的图案
把高度置为4 就会得到一个水平的线条
第十一章 、编程举例
3.1 新建工程页面的示例
第一步 运行formbuilder.exe
第二步 选择菜单 新建工程或快捷键,FB 自动生成一个新的工程并含有设置页面如
下图所示

第三步 选择菜单添加新窗体 或快捷键, FB 生成一个新的页面缺省的页面名称为
Form0001 ,标题内容也为Form0001 如下图所示

第四步 用鼠标双击名称后面的Form0001 将此改为Welcome 双击背景颜色
选择蓝色产生如下效果:

第五步 用鼠标点击工程树区域的第一行Project1-[00000001],窗口将变成如下图形

第六步 用鼠标点击属性编辑区域中的开机页后面栏中的Default 选择为Welcome”,
这将Welcome 页面作为开机显示的第一个页面
3.2 新建工程图标的示例
第一步 继续上一节的操作选择菜单添加新图标 或快捷键, FB 生成一个新的标签

第二步 修改属性编辑区域中的以下几项
1 标题内容改为LCD Touch Panel Control System
2 标题字体颜色改为1
3 顶坐标为8 左坐标为28 高度32 宽度251
4 边框外形直角矩形
5 背景颜色255
第三步 若将背景颜色先为218 标题字体颜色改为255
总之能够修改属性编辑区域中的各个可选属性找到自己喜欢的界面
3.3 新建工程按键的示例
第一步 选择菜单添加新按键 或快捷键, FB 生成一个新的按钮

第二步 将属性编辑区域中的各个可选属性改为如下设置
1 标题内容系统开
2 标题对齐方式向左
3 标题字体颜色为255
4 其它各项设置参见下图中

第三步 在按键中能够添加图标让按键能够更直观方法如下
双击属性的图标将弹
出一个对话框输入图标的文件
名选择确定新的图标将显示
在按键上选择图标对齐方式
为向右如下图所示
第四步 双击分组号或是否使用自锁功能将弹出如下代码输入的对话框在相
应的代码栏中输入中央控制器的控制代码按保存键

第五步 重复以上4 步能够在同一页面中添加多个按键
这样就形成了按键并实现了控制
3.4 新建工程时钟的示例
第一步 选择菜单 添加新时钟 或快捷键FB 生成一个新的时钟

第二步 将属性编辑区域中的各个可选属性改为如图所示的设置显示的时钟如下

下载程序到触摸屏
先在连接编译中生成一个文件,比如:WELCOM的文件名
将触摸屏至于下载数据状态:点触触摸屏的触摸设置---------程序下载------------开始
然后连接程序传输线到电脑和触摸屏!打开串口,选取下载数据,打开编译好的文件,确定即可!

第十二章 、RFGW无线收发器及编程软件
1、接收器安装
1) 接收器外观

2) 电源接口
电源接口如图所示:

输入极性:里正外负 输入直流电压:5V 输入电流:<200mA
3) 通讯口
为方便扩展RFGW收发器采用RJ45插座,可用于RS-232 、RS-485及电源接口。
其中各个引脚的定义如下:
引脚
名称
说明
备注
1
TXD
RS-232 TXD
*靠近电源接口的是第1号引脚
2
GND
地

3
RXD
RS-232 RXD

4
Vcc
电源 +5V

5
485A
RS485A

6
Vcc
电源 +5V

7
485B
RS485B

8
GND
地

本系统随机配置一条与电脑主机联接的串行电缆,一端为9芯串行端,联接电脑主机,一端为RJ45端,联接无线收发器端,一旦此电缆丢失,请按下列方式接线:

9芯串行端(联电脑)

RJ45端(联无线收发器)
2

1
3

3
5

2

4) 复位按键
按一下能够复位收发器。
5) 下载按键
(1) 先按住复位键,然后按住下载按键
(2) 放开复位键,下载按键仍要按住
(3) 过大约两秒钟后,放开下载键
(4) 此时信号灯在闪烁表明已进入下载状态
(5) 此时将电脑主机的CODEBUILDER形成的数据下载
(6) 下载完成后,按一下复位键,便将此无线收发器恢复到正常工作状态。

6) 信号灯
当收发器在接收或发送无线信号时,此指示灯会亮。在下载状态下会闪烁。
7) 电源灯
当插上电源时,此指示灯会亮。
8) 天线
1.2接收器面板尺寸
1.3接收器技术参数
项　　　　目
内　　　　容
型号
RFGW
电压(伏特)
5-7V
工作电流:(mA)
<200mA
RF无线发射
双向,418MHz
适用距离
对视距离80米
尺寸
装上天线:76(长)X198(宽)X26(高)
没有天线:76(长)X119(宽)X26(高)
重量
0.5Kg
安装要求
应离地面高度大于一米 天线朝外 避免放在金属(如电脑机箱)上面
2、接收器可编程软件的使用说明
2.1功能简述
CodeBuilder(简称CB),是一个专用工具软件,它用于形成双向无线收发器的控制数据表,经过下载功能,用户能够即时地把设计好的数据表下载到双向无线收发器上,与带无线功能的触摸屏一起,实现对多个设备的无线实时控制。
CB使用的文件类型:
1．工程文件 *.DSC 用户能够使用CB打开、编辑、保存工程文件。
2．下载文件 *.PDC 此文件由工程文件生成,用于下载到无线收发器。
2.2界面设计的基本元素
CB把一个界面工程按层次分列如下:
工程

代码表
宏定义
工程树

删除
删除
添
加
编辑
添
加
添
加
弹起代码　
重复代码
删

除

延时
代码

其中各个术语的意思分别是:
1．工程:所有界面的集合,还包括了工程树、宏定义和代码表。
2．工程树:所有工程的集合,可添加最多至999个工程。
3．宏定义:工程和代码的组合。
4．代码表:与某一工程相对应的代码的集合,有重复代码、弹起代码、代码和延时。
2.3操作画面

操作画面由以下部分组成:
1．标题栏:此应用程序的标题。
2．菜单栏:所有可用的功能选项。
3．工具栏:快捷功能键和工具键。
4．工程树:以树形结构列出工程按键的所有组成部分。
5．宏定义区域:在这里进行宏定义的创立、修改和删除。
6．代码表区域:在这里进行代码和延时的添加、删除、重复代码和弹起代码的输入。
2.4工程按键

1、 新建工程按键
有两种方法能够新建工程按键:
方法一:
1、 点击菜单栏上的编辑－＞添加,将会弹出以上对话框。
2、 修改”键名”,例如将”新按键001”改为”系统开”,并选择”ID”(使用默认的ID也能够)
3、 按”确认”键,结果如下:

方法二:
按工具栏上的,实现方法一相同的功能。

2、 删除工程按键
有两种方法能够删除工程按键:
方法一:点击菜单栏上的编辑－＞删除,将会弹出以下对话框,选择”确定”将删除所选的工程。

方法二:
按工具栏上的,实现方法一相同的功能。

3、 修改工程名称
当需修改已确定的工程按键名称,只需双击此工程按键名称,此时此工程按键名称的底色变白,表示进入允许修改状态,此时能够输入新的工程按键名称,按回车键确认。
2.5代码表区域
1、常见术语
术　语
描　　　　述
字节数
弹起代码
按下的按钮被放开时要发送的代码(数据00－FF)
256
重复代码
当按钮处于按下状态,超过设定的时间时所要发送的代码
256
代码
按下按钮时发送的代码
256
延迟
定义发送延时代码的时间,数据范围为十六进制的00－FF
1

2、代码的输入方法
代码允许输入的有效数据有两种,一种为缺省的十六进制格式,即0－9,A－F,例如:FE,57,8A等,用空格、逗号分隔,连续数据超过2个数字的为非法代码,会提示你重新输入,另一种为字符格式,用””括起来,如”ABCD123”,此时系统会自动转换成十六进制格式。

3、代码的输入步骤
(1)当鼠标点击工程树的一个工程按键时,代码表区域自动显示此按键的所有代码和ID号,如下图所示:

(2)鼠标移到代码表区域,点出工具栏上的,或点击鼠标右键,选择输入代码;点出工具栏上的,或点击鼠标右键,选择输入延时,如下图所示:

(3)代码的输入方法和”弹起代码”及”重复代码”的输入方法相同。系统允许添加多组代码。
(4)输入延时,双击延时输入栏,出现一组选择框,如下图所示:

能够选择框中的选项,也能够输入十六进制的00－FF的中任一数据,每单位数据表示20ms。当输入数据大于FF时,只取前两位作为有效值。当前的延时不能满足需要,能够输入多组延时,此时延时时间将累加处理。
4、 代码和延时的删除
点击要删除的代码所在行,再点击右键,在弹出对话框中选择”删除”或点出工具栏上的,将删除所选的代码或延时。
注意:弹起代码和重复代码不行被删除。
2.6宏定义区域
1、常见术语
宏定义是将某些常见的工程名称及代码,以列表形式存放在此区域,当新建的工程使用这些工程时,能够直接导入或拖入代码,避免重复工作。

2.7菜单说明
1.文件菜单
(1)新建:新建一个工程文件。
(2)打开:打开一个工程文件。
(3)保存:保存正在编辑的工程。
(4)另存为:把当前打开的工程另外存成一个文件。
(5)退出: 退出CB软件。

2．宏定义菜单
(1)导入:将当前的宏定义区域所有宏定义输出到指定文件中。
(2)导出:将文件中的宏定义输入到当前的宏定义区域。

3．编辑菜单
(1) 添加:添加一个新的工程按键。
(2) 删除:删除一个工程按键。

4．查看菜单
(1)工具栏:选择显示或关闭工具栏。
(2)状态栏:选择显示或关闭状态栏。
(3)分隔:划分宏定主义区域及数据表区域的大小

5．编译工程
(1)编译:把当前打开的工程做成一个能够下载的文件。
(2)反编译:将能够下载的文件载入当前的文件中。
(3)下载: 下载当前文件的数据到无线收发器中。

6．帮助
帮助及版本信息。

第十三章 、主控机系统各项参数
机箱外型: 110H×80W×90D (mm)
重量: 2kg
输入电源: AC 220V 50Hz
工作环境温度: -10 oC ~ 60 oC
通讯参数
接口: RS232 DB9接口
波特率: 9600
校验: 无
数据位: 8
停止位: 1
1. 注意事项
a) SV-PRO系列多媒体中央控制系统软件,是为SV-PRO系列多媒体中央控制系统系列中央控制系统配套软件,
b) 其所有功能都是按多媒体中央控制系统系列主控机的功能及协议来设定。
c) 本系统中部分开关按键,其状态需要系统主控机返回实时信息才能生效,因此使用本系统前必须确认控制电脑与主控机的连接入通讯正确。
d) 系统中的红外代码控制键,一般上是依照多媒体中央控制系统操作面板上的按键排来设定,受主控机存贮器的限制,某些代码可能无效,这时可更换其它动作代码,重新学习。
e) 用户自行选择红外动作代码,其位置可能会与多媒体中央控制系统操作面板上的按键排列不同,会造成电脑系统的按键与操作面板上的按键不能相应,请留意。
f) 在使用特殊代码时,请参考其它设备的控制代码表。
g) 本系统功能较多,但如果系统预设的按键功能够满足用户要求,用户能够不用修改任何参数或按键设置,直接使用。
第十四章 、本手册说明
本<SV-PROS可编程多媒体中央控制系统安装使用手册>只作为中央控制系统主机的使用说明,不作为系统原理及维护参考之用。
本手册为用户使用手册,只详细阐述了系统的组成和操作使用方法。若您是最终用户,请详细阅读本手册,将帮助您更好的了解和使用该系统。
如果您最近才对智能多媒体控制系统产生兴趣或仅仅是一位初次使用者,您应该阅读全文。如果您在第一次阅读后有不懂的地方,请不必担心,将这本手册放在设备旁边,边用边学。
如果您是一位高级用户或专业安装工程师,需要详细了解系统的安装和设置,能够向经销商索取详细资料,更详细地介绍系统的安装和功能设置,为您安装和调试系统提供全面的技术指导。

<SV-PRO可编程多媒体中央控制系统安装使用手册>只作为用户操作指导,因主机或软件版本不断更新,主控机或软件的实际使用可能会与本手册内容有所出入,将根据实际情况另作书面说明。此手册仅供参考。
