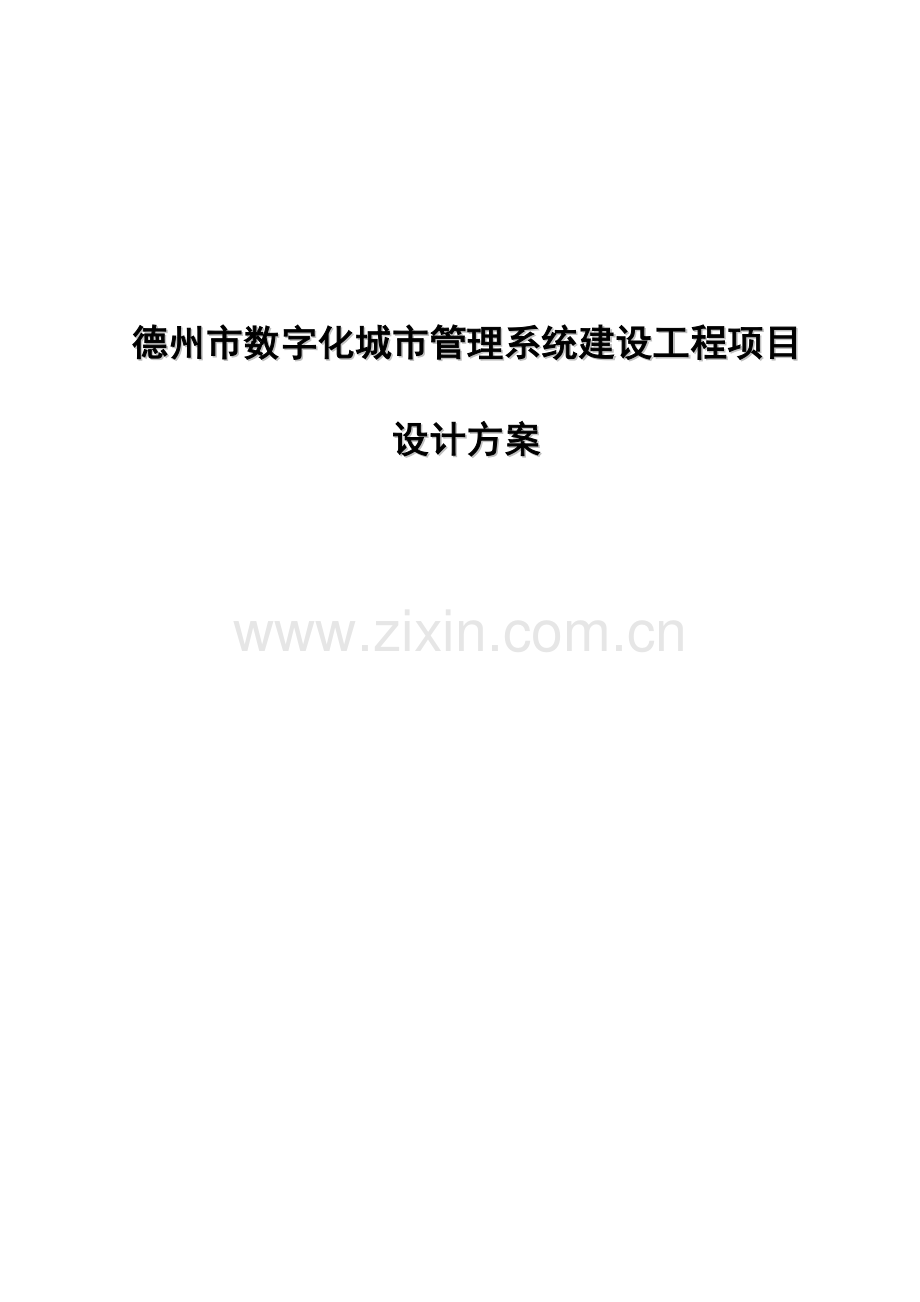

德州市数字化城市管理系统建设工程项目

设计方案

方案总目录
1 系统总体设计 7
2 视频监控系统设计方案 22
3 GPS监控系统设计方案 28
4 公用广播系统设计方案 29
5 建筑工地监控系统设计方案 32
6 路灯及景观照明监控系统设计方案 34
7 监督指挥中心平台建设方案 44
DLP大屏幕显示系统结构图 79
8 数字化城市管理应用软件设计方案 109
9 区级指挥中心及其他相关部门建设建议 162
10 城市市政设施普查建档方案 167
11 项目建设预算 169

详细目录
1 系统总体设计 7
1.1 设计模式 7
1.2 业务流程设计 7
1.3 系统技术路线 9
1.4 系统整体框架设计 10
1.4.1 系统支撑层 12
1.4.2 数据层 12
1.4.3 服务层 13
1.4.4 软件应用层 14
1.4.5 用户认证层 14
1.4.6 用户层 14
1.4.7 标准规范体系 14
1.4.8 安全保障体系 15
1.4.9 运行维护体系 15
1.5 系统网络总体设计(对比) 15
1.5.1 网络功能设计 15
1.5.2 传输带宽设计 18
1.5.3 网络拓扑结构设计 19
1.6 应用软件平台总体设计 19
1.6.1 软件结构 19
2 视频监控系统设计方案 22
2.1 系统总体结构 22
2.2 固定视频监控系统 22
2.3 与其他监控部门的对接（对比） 23
2.4 无线移动视频系统 24
2.4.1 系统组成 24
2.5 车载视频监控系统 25
2.6 移动式摄像取证设备 25
2.7 单兵作战系统 25
2.8 磁带库存储以及容量计算 26
2.9 设备配置清单 26
3 GPS监控系统设计方案 28
3.1 系统传输线路设计 28
3.2 主要功能描述 28
4 公用广播系统设计方案 29
4.1 应用系统组成 29
4.2 系统配置清单（点数不清，没详细的配置） 30
5 建筑工地监控系统设计方案 32
5.1 噪音系统组成 32
5.2 设备清单（以80个点计算） 33
6 路灯及景观照明监控系统设计方案 34
6.1 系统功能 34
6.1.1 告警处理功能 34
6.1.2 电能采集处理功能 34
6.1.3 查询统计 35
6.1.4 多样化开关灯方案及预案 35
6.1.5 智能光敏探头接口 36
6.1.6 远程实时查询 36
6.1.7 与城管系统接口 36
6.2 终端基本功能 36
6.2.1 测量和计量功能 37
6.2.2 状态输入监视功能 37
6.2.3 控制输出功能 37
6.2.4 自动控制功能 38
6.2.5 综合应用功能 38
6.2.6 通信功能 39
6.3 系统构成 40
6.4 系统配置清单（按156个点做预算） 42
7 监督指挥中心平台建设方案 44
7.1 概述 44
7.2 系统设计建设内容 44
7.3 网络通讯系统设计 46
7.3.1 网络方案设计 46
7.3.2 设备配置清单 55
7.4 服务器系统设计 56
7.4.1 数据库服务器 56
7.4.2 其它服务器 58
7.4.3 服务器操作系统和数据库 59
7.4.4 服务器系统配置清单 59
7.5 存储备份系统 61
7.5.1 环境及需求 61
7.5.2 存储备份系统（对比） 61
7.5.3 设备配置清单（两套） 68
7.6 信息安全系统设计 72
7.6.1 防火墙与防入侵检测系统 72
7.6.2 防病毒系统 72
7.6.3 其它安全系统 72
7.6.4 设备配置清单 73
7.7 呼叫中心系统 73
7.7.1 概述 73
7.7.2 坐席设计（对比） 74
7.8 地理信息系统 74
7.8.1 GIS地理信息平台技术指标 75
7.8.2 设备配置清单 77
7.9 大屏显示系统 77
7.9.1 DLP大屏幕系统建设(对比) 77
7.9.2 指挥中心大屏显示系统 78
DLP大屏幕显示系统结构图 79
7.10 LED显示系统 90
7.10.1 系统组成 90
7.10.2 LED技术指标 90
7.10.3 设备配置清单 91
7.11 中央控制系统 92
7.11.1 系统设计内容 92
7.11.2 系统功能描述 93
7.11.3 设备配置清单 94
7.12 音响系统 95
7.12.1 系统组成 95
7.12.2 设备配置清单及参数 98
7.13 综合布线 100
7.13.1 强电设计 100
7.13.2 弱电设计 102
7.14 其他 104
7.14.1 机房机柜 105
7.14.2 核心交换机（对比） 105
7.14.3 VPN与专线(对比) 107
8 数字化城市管理应用软件设计方案 109
8.1 系统支撑服务系统 109
8.1.1 显示服务 109
8.1.2 无线移动办公服务 109
8.1.3 视频资源管理服务 110
8.1.4 GPS管理服务 110
8.1.5 呼叫服务 111
8.1.6 短信服务 112
8.1.7 多媒体文档管理服务 112
8.1.8 地理编码服务 113
8.1.9 GIS管理服务 113
8.1.10 工作流服务 114
8.1.11 数据挖掘服务 114
8.1.12 数据交换服务 115
8.1.13 通信管理服务 116
8.2 城市管理业务系统 117
8.2.1 城市市政综合监管信息系统 117
8.2.2 扩展系统 136
8.2.3 对接系统 148
8.3 指挥调度系统 148
8.3.1 可视化监控指挥调度系统 148
8.3.2 预（报）警处理系统 156
8.3.3 预案管理系统 157
8.3.4 应急指挥系统 158
8.4 便民服务系统 160
8.4.1 门户网站 160
8.5 基础系统软件平台设计 161
9 区级指挥中心及其他相关部门建设建议 162
9.1 区级及其他相关部门数字化城市管理系统运行模式 162
9.2 系统建设思路 163
9.3 人员队伍建设 163
9.4 办公场所建设 164
9.4.1 显示系统建设 164
9.4.2 综合布线及机房建设 164
9.4.3 基本设备配置内容 165
9.5 保障措施 165
10 城市市政设施普查建档方案 167
10.1 城市部件普查和数据库建设 167
10.1.1 数据范围 167
10.1.2 城市部件分类 167
10.1.3 建立部件属性库 167
11 项目建设预算 169
11.1 总预算 169

1 系统总体设计
1.1 设计模式
德州市数字化城市管理系统涉及的内容很多，功能复杂，显然将系统划分为多个功能相对独立的子系统来建设，就容易得多，而且可以将可能的软件故障控制在一个较小的范围。各子系统均可以实现一组相对独立而完整的用户需求，其业务依赖程度小，符合高内聚和低耦合的原则，这样构建起来的系统的健壮性和可维护性较好。同时，采用何种结构模型将这些功能相对独立的子系统组合起来、最终实现系统，是首先要考虑的重要问题。基于以上考虑，决定采用层次结构来构建系统。
1.2 业务流程设计
根据定义的城市事件发现方式和分派方式，设计德州市城市管理业务流程如下，此流程图为通用流程总图，按照事件的紧急程度不同，部分流程会有不同，如领导交办案件和突发事件，具体流程将在实施过程中根据德州市的管理特点调整完善。

1.2.1 信息收集
通过PDA主动巡查发现、流动及固定监控发现、领导交办、其它单位系统发现、突发事件、12319投诉发现、媒体发现、信访、互联网发现、其它方式等10种不同方式，采集城市管理事件，传递到市城市管理监督指挥中心。
1.2.2 案卷建立
由市城市管理监督指挥中心对城市管理事件信息进行判别是否符合立案条件，未确认的事件由监督员现场确认，并用PDA手机上传确认结果。符合立案条件的事件，由城市管理监督指挥中心立案。
1.2.3 任务派遣
城市管理事件立案后，根据其案件分类、紧急程度、处置归属单位，确定分派方式，分派至相关的单位处理。相关单位接到市监督指挥中心分派的案件后，对不属于本单位管辖范围的或错派案件可以回退。
1.2.4 任务处理
相关单位接到市监督指挥中心分派的案件后，在规定的时限内进行处理。
1.2.5 处理反馈
处理的案件，逐级回复至市监督指挥中心。
1.2.6 核实结案
市监督指挥中心对案件的处理反馈结果，派监督员到现场核查，合格的案件结案归档，不合格的案件打回重办。
1.2.7 综合评价
市监督指挥中心对所有相关单位按照评价体系和评价规则进行综合考评，各相关单位也可以自评。
1.2.8 监督控制
市监督指挥中心对案件的处理过程进行全程监督，对每一处理环节都可抽查、督查、催办，并对案件的处理过程附加监督意见，作为考评依据。
1.3 系统技术路线
结合需求调研及德州实际情况，建立全新的数字化城市管理系统，同时，跟局属单位和其他部门已建系统进行数据共享、无缝连接，提高德州市数字化城市管理的效率。
系统采用SOA架构，利用基于企业服务总线的数据交换平台，实现系统内部和与外部系统的数据交互和共享。
在业务系统开发中，采用工作流引擎技术，实现工作流可视化管理。
数据库利用sqlserver2008数据库；
为了实现企业级webGIS的GIS功能，GIS引擎采用ArcGISServer10企业版，地图访问以瓦片切割技术为基础，提高地图访问速度。
开发工具采用基于.Net的工作流引擎，WebGIS展示采用Flex技术。
利用嵌入式软件技术，在PDA等移动设备上开发，满足不同层级人员的业务需求。
1.4 系统整体框架设计
考虑到德州市数字化城市管理系统的建设需要涉及的软硬件环境、现有信息系统的应用情况、用户的功能需求、今后的系统维护升级、以及和外部系统的接口等因素，系统的总框架主要分为：系统支撑层、数据层、服务层、软件应用层、用户认证层与用户层等6层。各层以下层提供的服务为基础，并同时对标准规范体系、信息安全体系、运行维护体系进行通盘考虑设计。

图 系统总体架构

1.4.1 系统支撑层
系统支撑层是系统运行的软硬件基础。主要包括监控指挥场所、移动应急系统、基础支撑系统和安全保障系统。
监控场所：包括指挥厅、大屏幕、音响、机房设备等。
移动应急系统：包括移动指挥车、手持PDA、公共广播、移动视频等。
基础支撑系统：包括通信系统、计算机网络系统、多源异构视频监控平台、主机存储系统、服务器系统、GPS数据采集系统、呼叫平台、地理信息系统平台、工作流管理系统等。
1.4.2 数据层
数据层是系统数据存储和管理的中心，由基础信息数据库、空间信息数据库、事件信息数据库、数据仓库、预案库、专家资料库和知识库等组成。
空间数据库：包括基础地理空间数据库、城市部件数据库、单元网络数据库、城市事件数据库、地理编码数据库、三维地理数据库等子数据库。
基础信息数据库和事件信息数据库可以归纳为业务数据库：包括工作流管理数据库、案件管理库、多媒体文档库、综合评价库、系统查询库等子数据库。
数据仓库：是从业务数据库通过数据抽取(ETL)保存的相对固定文档的历史数据库，为领导提供数据挖掘，决策分析功能的数据源。
预案库：是德州城市管理新政执法局在业务处理过程中出现突发、紧急或者非常规处理的案件，需遵循一定的处理流程的步骤章程，形成预案库。
知识库：是执法局日常业务处理法律法规和一些日常工作辅助知识数据库。
1.4.3 服务层
服务层主要提供数据交换平台、中间件、工作流引擎、第三方支撑软件等，为系统的开发、部署、运行提供应用支撑。
基于企业服务总线(ESB)的数据交换平台：是为异构系统提供数据和服务整合的一个平台，为应用软件层提供统一的数据和服务的访问接口。
基于ESB的数据交换平台是当前政府政务中出现异构系统之间数据交互最好的解决方案，既能保留已建系统，又能在新建系统中共享旧系统的数据，而且旧系统也能通过数据交换平台跟新系统交互。
数据交换平台包含了很多异构系统对接的适配器，适合不同数据库、不同操作系统和不同消息格式在服务总线上都归为统一的通讯模式和数据格式传递。
中间件支持应用层相关的系统快速、灵活构建和部署。
工作流引擎为数字化城市管理业务系统提供业务流程角色、分工和条件的信息支撑，是定义、创建、执行业务流程的基础。
1.4.4 软件应用层
软件应用层在服务层层的基础上，构建数字化城市管理系统所需的各个系统，主要分为：城市管理业务系统、指挥调度系统、便民服务系统、平台门户系统，实现城市管理的高效化管理。
1.4.5 用户认证层
用户认证层提供用户的登陆和身份验证服务，有效区分合法用户和非法用户。
统一单点登录：采用口令技术对用户的登陆名和密码进行验证，正确后才可进入系统。
数字身份验证：包括主机操作系统验证、网络验证、数据库验证等。
系统管理员可对不同的用户设置权限，以保证系统和数据的安全。
1.4.6 用户层
用户主要包括市监督指挥指挥中心、市直部门、区指挥中心、区级专业局、街道办事处、其他相关部门等。系统为用户提供直观、简洁、友好的人机交互界面。
1.4.7 标准规范体系
依据和参考系统设计过程中涉及到的各种国家技术规范和行业标准，建立德州市数字化城市管理系统的标准规范体系，实现数据标准化和管理标准化。
数据标准化：空间数据、业务数据及各单位之间交换数据的标准化。
管理标准化：制定城市管理中各个相关责任单位的工作规范、考核评价标准等管理标准。
1.4.8 安全保障体系
充分考虑各层次的安全措施和安全技术手段，通过机房管理、内外网隔离、身份认证、数据加密、数据备份、权限控制等安全机制和手段保证系统安全稳定运行。
1.4.9 运行维护体系
建立德州市数字化城市管理的运行维护体系，以确保系统的安全、稳定运行，尽量减少运行故障。在系统故障无法避免及突发故障的情况下，可以保证系统能够得到最快的响应和最及时的恢复。适时对网络、硬件、软件、数据库等系统进行必要的修改和升级，使系统能更好满足业务应用需要。
1.5 系统网络总体设计(对比)
1.5.1 网络功能设计
网络系统主要满足信息共享和交换的需求。但在本项目里，主要存在如下的信息交换和共享、数字和视频传输方面的需求：
l 城市管理指挥中心内部信息共享和交换；
l 城市管理指挥中心与各级单位的信息交换；
l 主要监测、监控点视频及数据信息传输；
l 车辆或人员与城市管理指挥中心的信息交换。
为了实现市中心信息的共享和交换，需要在城市管理指挥中心内部建立高速的局域网；要实现城市管理指挥中心与外部单位、三级联动单位的信息交换，需要将城市管理指挥中心接入VPN虚拟专网，建立德州市指挥中心和各业务单位之间的高速数据通信网络。
德州市数字化城市管理网络总体拓扑图如下(专线方案)：

各街道办直接通过ADSL Interent网络，登陆中心VPN服务器，访问业务系统。
如果跟区县是采用VPN方案，则要在中心和各个区县节点增加VPN加速器，才能保证点与点之间的网络稳定性。用VPN加速器代替专线方案，网络拓扑图如下图(VPN方案)：

用加速VPN代替专线，第一次投入的资金会比较高，但专线租用是每年一条100M带宽的专线一年就得3万多；而现有各个区或者直属单位公网接入带宽都有100M，使得加速VPN效果跟专线无其他区别，但是前提是各个节点的公网接入都必须是同一个运营商，这样不跨运营商会比较流畅稳定。
与下属非专线互联分支实现加速VPN互联网，提升互联网接入和传输的效率，这样即使在Internet的环境下，也能达到专线的传输的高速性，并且数据传输进行了加密，加强了数据的安全性。启用加速VPN设备的流量管理模块，保障重要业务系统发布，重要的业务应用系统，优先得到带宽保障，防止内网非重要应用滥用带宽。
加速VPN代替专线需要一次性采购的设备：中心一套高端的VPN加速器WOC-4050，其余各个节点部署一套WOC-2050即可。这套方案，初期看费用比较高，但长期看，大大降低运营费用。
名称
品牌型号
数量
市局中心端加速VPN
深信服
WOC-4050
1
区、直属单位分支端加速VPN
深信服
WOC-2050
1
两个方案对比，全部用专线当然是最好；如果考虑长期运营费用较大，可以考虑加速VPN来代替专线的方案，这个已经是很成熟的技术，效果跟专线差不多。
1.5.2 传输带宽设计
计算机网络系统的带宽，由七个部分组成：
l 正常的办公需求，带来的对计算机网络的带宽，实现10/100M/1000M交换到桌面。
l 视频监控系统的综合化传输，计算机网络的带宽，实现100M光纤传输。
l 指挥座席的网络实现10/100/1000M交换到桌面。
l 无线数据传输的网络，市级中心提供10M的光纤传输。
l GPS数据传输，市级中心提供10M的光纤传输。
l 中心与各区、直属单位实现100M的专线传输。如果县级实现地图、视频共享，那么县级也许要100M带宽；如果不是，县级可以通过ADSL 10M以上跟中心同个运营商的网络登录中心VPN服务器进行业务处理。
l 各街道办2M以上的ADSL网络带宽，只是业务处理，不含地图数据和视频浏览功能。
新建的计算机网络，应充分考虑上述七个内容对网络传输的高峰需求，所设计的网络应充分的、合理地建设网络带宽，并在建设方案中考虑未来一段时间的网络带宽的扩展需求。
1.5.3 网络拓扑结构设计
根据需求的规模及特点，建议采用2层架构设计，即核心层和接入层，同时为便于设计的描述，在网络设计时细化成如下几个部份：
1、核心层网络；
2、接入层网络；
3、服务器区网络；
4、Internet接入；
5、DMZ区；
6、系统安全监控。
1.6 应用软件平台总体设计
1.6.1 软件结构
德州市数字化城市管理系统是一个综合的监督指挥及调度平台，软件应用平台建筑在SOA模型之上，共分为数据层、服务层和应用层，如下图所示：
图 德州市数字化城市管理软件结构图
数据层：分为基础信息数据库、地理信息数据库、事件信息数据库、文档库、业务数据库、数据仓库、预案库、专家资料库、知识库，为服务层提供数据源访问服务。
服务层：分为显示服务、无线移动办公服务、视频资源管理服务、GPS（全球定位系统）服务、呼叫服务、短信服务、多媒体文档管理服务、地理编码服务、GIS管理服务、工作流服务、数据挖掘服务、数据交换服务、通信管理服务，为应用层提供各种业务应用服务访问。
应用层：分为城市管理业务系统、指挥调度系统、便民服务系统等3大系统。
（1）城市管理业务系统包含城市市政综合监管信息系统、扩展系统、对接系统。
1） 城市市政综合监管信息系统是包含了建设部的九大标准子系统和扩展的六个子系统。
2） 扩展系统是包含了结合德州实际情况扩展的子系统。
3） 对接系统是与审批系统对接，与审批系统联动。
（2）指挥调度系统是贯穿整个城管业务系统运转过程中的调度应用系统，分为日常业务管理的调度和应急指挥调度。
（3）便民服务系统是为民提供参与城市管理和方便日常生活信息查询管理的系统；是市民与城市管理部门交流的信息窗口。
2 视频监控系统设计方案
2.1 系统总体结构
德州市数字化城市管理建设工程的远程监控、监测系统包括视频监控、GPS车辆调度系统、报警联动和第三方系统对接，是基于Internet、支持实时流式传输、播放和交互的流媒体应用系统，固定视频监控点包括防汛视频、桥梁视频、环卫视频、景区、广场、公园及三区、工地视频监控。总体结构如下图:

2.2 固定视频监控系统
名称
方案一（IP Camera或网络视频服务器）
方案二（无线网络）
备注
连接方式
架设专线（通常为联通、移动铺设的光缆）进行视频信号的传输。前端设备采用高清数字网络摄像机（可选配云台）或模拟摄像枪加网络视频服务器、光线收发器
使用3G无线视频服务器来传输视频信号，前端设备使用标清网络摄像机、3G无线视频服务器

摄像机选型
300万像素Exmor CMOS高清网络摄像机+云台
标清网络快球

优点
图像传输质量较高，视频流畅度不受任何环境条件的影响以及限制
节省成本，对于点位偏远分散的位置较适合

缺点
造价费用较高，适用于点位较于密集的地区
视频传输受到3G网络信号强度的影响，会造成视频图像的卡顿

2.3 与其他监控部门的对接（对比）
名称
公安交警部门视频监控
公安交警视频系统视频信号模式
数字信号
模拟信号
解决方案
视频信号直接通过专线网络接入到指挥中心视频监控平台系统即可
通过视频分配器加视频编码器通过专线网络到指挥中心视频监控平台系统中即可
2.4 无线移动视频系统
2.4.1 系统组成
3G无线移动视频系统由网络视频编码器、目录访问服务器和客户端三大节点部分组成。
2.4.1.1 3G无线移动视频系统服务器
3G无线移动视频系统服务器主要由目录访问服务器和磁带库组成，目录访问服务器负责整个系统的连接和运行，磁带库于集中存储视频数据文件。
2.4.1.2 视频监控服务器
视频监控服务器是3G无线移动视频系统的核心，负责连接前端视频编码器，代理转发服务器进行视频数据和控制命令转发，同时连接和管理存储磁带库中的视频数据，以及管理系统中的各种设备和资源，包括视频流管理、录像管理和用户管理等。它可以单独组成独立的系统使用，能够支持数千路视频编码器和客户监控器的连接，也可以多个服务器联合组成大系统使用。
2.4.1.3 3G无线移动视频系统客户端
3G无线移动视频系统客户端由监控器和播放器组成，监控器用于实时浏览、管理视频，播放器用于播放存储的视频文件。
2.4.1.4 3G无线移动视频系统网络视频编码器
3G无线移动视频系统网络视频编码器基于高性能DSP平台，采用嵌入式系统设计，集成功能强大的网络协议栈，支持多种网络协议，支持动态域名配置，可以通过无线或有线方式轻松接入网络，在局域网、广域网、国际互联网和无线公众数据网上方便地实现视频传输。编码器采用高效的H264视频压缩技术、灵活的信道动态调整技术、可靠的网络传输纠错技术，在有限带宽下保障视频数据的流畅传输。
2.5 车载视频监控系统
采用3G无线车载硬盘录像机与车载摄像机，通过3G无线网络进行视频信号的传输。
3G无线车载硬盘录像机可实现音视频同录的功能并且进行本地保存，方便以后的取证。也可以通过无线网络把声音以及图像上传到存储服务器上进行保存保证以后取证调用以及查询调取。
2.6 移动式摄像取证设备
移动式摄像取证设备主要是给工地使用，前端设备主要包括摄像机支架一个（需要根据实际情况专门定制）、标清网络快球、3G无线视频服务器一个（也可以使用3G无线硬盘录像机，可对录像进行本地保存）。
2.7 单兵作战系统
3G单兵记录仪一款集IPCAM,3G技术，GPS定位功能于一体的便携式视频监控终端，单兵取证摄录仪除了满足传统IPCAM视频监视、有线网络传输以外，还支持3G网络传输、语音双向对讲、WiFi传输、前端存储、网络存储、报警上报等功能，实现功能高度集中化。能满足城管执法、调度等综合性较高的需求。
2.8 磁带库存储以及容量计算
采用D1格式存储进行视频存储，一般每小时 200M,
一个月存储容量：500M*24*30*200=108T（24小时不间断）。
根据使用的容量计算，采取ipsan存储模式来对视频资料进行存储，能解决以后视频监控扩展后的视频录像对容量的需求增加的问题。
2.9 设备配置清单
序号
产品名称
技术描述
数量
备注
一、系统服务器和管理平台
1
总控管理服务器
200点监控，用户管理、即时通信、远程监控、指挥调度
1

2
代理转发服务器
100路 D1，用户管理、即时通信、远程监控、指挥调度
2

3
目录访问服务器

1

4
录像存储服务器
代理转发和存储管理
2

二.监控设备配置
1
S2系列网络红外高速球
1/4"SONY CCD，480TV Lines，0.1转 0.01Lux ，128 个预置位，12 倍 数码变焦 18倍 光学变焦，360 º连续水平转动 0 ～ 90 º垂直转动，PLECO 、 Panasonic 、三星、 KALATEL 、 AMX 中控等多种协议
50

2
S3系列300万像素高清网络红外一体机（30米红外3.3-12mm手动变焦）
1/2.8 Inch Exmor CMOS（30米红外3.3-12mm手动变焦）
62

室外顶载云台(内置解码器)

1

室外中型防护罩（风冷、加热）

1

三.移动点
1
无线车载硬盘录像机

57

2
车载红外云台摄像机

57

四、单兵作战系统
1
单兵取证摄录仪

11

3 GPS监控系统设计方案
3.1 系统传输线路设计
1. 市监督指挥中心与执法局对接采用100M专线对接。
2. 与园林局、环卫局等采用10M专线对接。
3. 监督指挥中心与执法车辆之间将定位信息同视频一起采用3G传输,与其他各个监控车辆采用GPRS无线传输。
对环卫作业车、各类巡查车、执法车、渣土管理车辆、有关工作人员进行GPS实时监控，可以随时查询具体某辆车或人员的实时状态和历史运行情况。
3.2 主要功能描述
1) 作业车辆、工作人员工作时间
对作业车辆赶到现场的时间、作业车辆作业时间实时传输到指挥中心。
对工作人员工作时间、上班情况实时传输到指挥中心。
2) 作业车辆及工作人员信息存储
对作业车辆及工作人员的GPS定位、行驶轨迹进行储存、建档。
3) 作业车辆及工作人员报警
对于作业车辆不按规定作业轨迹运行、工作不正常状态进行报警，记录时间、车号，并同时传送到市指挥中心。
4) 作业车辆及工作人员调度指挥
作业车辆及工作人员接收指挥中心的调度指令。
4 公用广播系统设计方案
4.1 应用系统组成
1、服务器控制中心软件
系统服务器软件是EVA网络音频广播系统的核心，完成终端管理、课件管理、权限管理等管理功能，为各采播工作站及领导工作站、教师工作站提供数据接口服务，为各数字网络音频终端设备提供定时播放和实时点播媒体服务，响应各播控键盘的播放请求。音频课件以及节目菜单经过整理编排后，可以通过网络上传至系统服务器，管理员和授课教师可以通过系统管理软件登录进行修改。
2、采播工作站软件
采播工作站，作为音源工作站，完成网络电台转播、课件资源转换、音频实时采播三大主要功能。
3、领导工作站软件
领导工作站，完成领导在网上对工地直播的功能，各级领导可以在办公室的电脑或者出差携带的笔记本上直接对工地讲话，也可单独对部分区域讲话，只需在网上选择和屏蔽播放区域即可，操作简便，无需广播中心人工干预。
4、客户端工作站软件
客户端工作站，完成工地定时播放编排功能。
5、数字网络语音终端设备
数字网络音频终端设备，完成网络音频流的同步接收及音频解压。
6、外部音源管理系统（可选）
采用内置工业级高速处理芯片设计6路电源，受广播主机/服务器控制，能够自动打开/关闭某路或多路电源、打开或关闭某个外部音源，实现完全自动播放。
4.2 系统配置清单（点数不清，没详细的配置）

序号
名称
型号
数量
单位
品牌
备注
一、主控室
1
IP数字网络广播控制中心
EVA-9000
1
台

2
主服务器广播软件（含服务、分控、采编、直播等）
EVA-V5.41
1
套
EVA

3
鹅颈播音话筒
EVA-SM88
1
台
EVA

4
调音台
MG124CX
1
台
YAMAHA

5
双卡座
SCR398
1
台
SCR

6
监听音箱
EVA-D920
1
套
EVA

7
网络电源管理器
EVA-9006
1
台
EVA
选配
8
消防报警矩阵
EVA-900X
1
台
EVA
选配
9
电话广播主机
EVA-900T
1
台
EVA
选配
10
机柜
　27U
1
台
EVA

二、领导分控（采用电脑+分控软件或网络话筒，可任选一种）可以根据需要选择，不需要可以不选择
1
办公电脑

2
台
甲方供

2
客户端分控软件
EVA-V5.41
2
套
EVA

3
鹅颈式播音话筒
EVA-SM88
2
台
EVA

4
数字网络话筒
EVA-900M
2
台
EVA

三、公园管理楼（作为一个区域独立控制）
1
数字网络广播控制器
EVA-D903B
1
台
EVA

2
360W功率放大器
EVA-PA1360
1
台
EVA

3
壁挂音箱
EVA-410
20
只
EVA

4
小机柜

1
台
EVA

四、建筑工地（作为一个区域独立控制）
1
数字网络广播控制器
EVA-D903B
1
台
EVA

2
1000W纯后级功率放大器
EVA-PA1000C
1
只
EVA

3
300米距离无线话筒
EVA-8842
1
套
EVA

4
60W室外防水音柱
EVA-560
12
只
EVA

5
音柱立杆
3米高不锈钢
12
只

6
小机柜

1
台
EVA

五、公园绿化（作为一个区域独立控制）
1
数字网络广播控制器
EVA-D903B
1
台
EVA

2
1000W纯后级功率放大器
EVA-PA1000C
1
只
EVA

3
仿真草坪音响
EVA-704/705
30
只
EVA

4
安装固定水泥墩
现场浇灌
30
套

5
小机柜

1
台
EVA

六、网络(利用TCP/IP网络)
1
16口交换机
TP-Link TL-SF1016D

台

2
单模双向光纤收发器
Net-link HTB-3100A/B

对

3
尾纤、法兰等

自备
4
光纤熔接

5
网线

箱

6
专业音箱线
RVV2*2.5

米

7
专业音箱线
RVV2*1.5

米

8
PVC管
φ20

米

9
五金杂件及等辅料
接头、水晶头、线卡等

批

10
安装施工集成费用
土方工程及其他

套

合计

5 建筑工地监控系统设计方案
建筑工地监控包括视频监控、噪音监控两大块；视频监控详见“音视频监控系统设计方案”。
建筑工地视频监控如果想车牌识别，那么就得增加地感线圈或者门禁的方式进行对进出的车辆进行抓拍实现车牌识别。这个投入规模比较大，建议在后续建设中实现。
5.1 噪音系统组成
噪声在线监测系统主要由三部分组成：现场噪声数据采集，通信设备及通信平台、调度中心。

1、现场噪声采集点
  现场噪声采集点，通过BR-ZS噪声模块，实时将噪声数据采集到智能监控终端，同时根据现场情况实现采集点现场自动报警，防止污染恶化，
2、无线传输设备
  鉴于各噪声数据采集点布设的环境复杂，网点分散，用有限布线必定大大浪费人力物力，所以我们选择无线传输方式，well-8081基础模块是基于WCDMA/GSM的无线传输设备，它体积下、功耗低、配置使用简单、即插即用，通过内插一张SIM数据卡自动拨号后为数据传输通道，并实现24小时永远在线、实时监控的目的。
3、调度中心系统
  调度中心系统实现噪声数据的接收、存储、显示、处理、统计等信息管理，对噪声排放单位的管理工作和进行特殊情况的监控中心预警，使得用户可以方便通过访问实时和历史数据，完成噪声的监督管理工作。
5.2 设备清单（以80个点计算）
序号
名称
型号
数量
单位
品牌
备注
1
中心数据采集服务软件

1
套

2
噪音采集传感器

80
个

3
数据采集远程网关

80
个

6 路灯及景观照明监控系统设计方案
6.1 系统功能
完全基于分布式、开放式设计理念，从模块化、标准化的后台系统软件，到模块化、标准化的监控终端，都支持标准的通讯接口、标准的通讯协议，支持接入到第三方厂家的系统，支持第三方厂家设备接入系统。
6.1.1 告警处理功能
l 开灯、亮灯、暗灯、关灯告警
l 盗线告警
l 电流越限
l 电压越限
l 三相不平衡电流越限报警
l 通信中断
l 路灯和景观灯监控终端和节能控制器故障报警
l 所有报警信息都可以根据设定，发送到指定号码的手机上。
6.1.2 电能采集处理功能
l 按每5分钟、15分钟、1小时时段对电能进行累计
l 对电能任5分钟时段的电能进行检索，修正
l 对电能的存档数据可曲线、棒图等显示
l 电能日、月报，显示、打印
l 按用户具体要求，提供电能分时计费处理
l 电能数据库可与PowerNet电能综合处理系统互联
6.1.3 查询统计
l 对各监控终端任意时间的数据按照年、月、日进行查询、统计；
l 定时将各监控终端的电压、电流、亮灯率等运行情况进行查询、统计；
l 任意一天的实际开关灯时间等记录进行查询、统计；
l 历史故障进行查询和打印。
6.1.4 多样化开关灯方案及预案
l 系统采用时控和光控相结合的路灯和景观灯开/关控制方式。基于模糊控制理念，以标准开关操作时间为基础，再根据实际光照度决定开或关。
l 根据路灯和景观灯运行的实际要求，可以对路灯和景观灯进行任意分组，各分组可采取不同的控制方式，如时控、光控或二者相结合的方式。
l 在特殊情况下，系统也通过强制开灯方式可实现白天亮灯。
l 系统通过控制中心监控系统软件的设置程序，可任意设置一年中的路灯和景观灯开关时间和每周固定的开关时间；通过群控的方式，还可将路灯和景观灯进行分组，不同组采用不同的控制方案；也可通过选控方式，将相应的路灯和景观灯逐点控制，更增强了系统的灵活性。
6.1.5 智能光敏探头接口
具备智能光敏探头接口，通过串口通讯方式与不同灵敏度的智能光敏探头通信采集室外光照度信息，以实现系统时控、光控及时控和光控相结合的灯光控制方式。
6.1.6 远程实时查询
支持得到授权的远方实时查询，包括移动笔记本、PDA等智能系统在安装应用软件并得到授权后都可以在任意地方通过GPRS网络或Iternent通过专用网
